На первый взгляд кажется, что сравнение силового кабеля с проводами просто невозможно, в силу их очевидного различия, тем более предполагать их взаимозаменяемость. Но все не так однозначно в отечественной кабельной индустрии. И начать следует с того, что четкого определения и классификации кабеля и провода не было ни в Советском Союзе, не существует и до сих пор. И даже самые знаменитые справочники по электротехнике дают весьма расплывчатые и общие формулировки. Определение же кабелям и проводам дается в зависимости от их производства по ГОСТ или ТУ. А поскольку бывают случаи, когда провод от кабеля отличается только геометрией сечения, очень даже имеет смысл рассматривать случаи на их взаимозаменяемость.

Несмотря на общее медное исполнение токопроводящих жил и поливинилхлоридное изоляционное покрытие, основное различие между силовым кабелем ВВГ и проводами ПВС и ШВВП заключается в их разном классе гибкости, что в первую очередь влияет на их область применения. Провода обладают большей эластичностью и относятся к 5 классу гибкости. Силовой кабель ВВГ менее гибкий, 1 и 2 класса. От класса гибкости зависит диаметр проволоки в токопроводящей жиле и её общее количество.

Например, в кабеле ВВГ 1 класса гибкости сечением 2,5 мм2 будет всего одна проволока диаметром 1,78 мм, в то время как в проводах ПВС и ШВВП того же сечения будет 50 проволочек, каждая диаметром 0,25 мм.

Также существует различие для кабеля и проводов в толщине изоляции и внешней оболочки.

К примеру, для кабеля ВВГ 3х2,5 толщина изоляционного слоя будет составлять 0,8 мм, оболочки — 1,5 мм.

Для провода ПВС 3х2,5 изоляционный слой будет толщиной 0,8 мм, внешней оболочки – 1,1 мм.

Для провода ШВВП 3х2,5 – слой изоляции всего 0,5 мм, внешней оболочки 0,6 мм.

Еще одно отличие – геометрия сечения. Кабель ВВГ и провод ПВС – круглого сечения, ШВВП – плоский.

Провода имеют меньший срок службы – до 10 лет, а вот ВВГ подлежит более длительной эксплуатации – до 30 лет.

К проводам менее жесткие требования, и они проходят тестирование испытательным напряжением 2 кВ, в то время как ВВГ проверяют напряжением в диапазоне от 3 до 3,5 кВ.

Также следует добавить несколько слов о качестве поливинилхлорида пластиката, который используется для кабеля, и для проводов в качестве изоляции, и о медной проволоке. Оказывается, для проводов ПВС и ШВВП не нормируются требования к выбору материала для изготовления, а именно для ПВХ и медной катанки, из которой получают проволоку. В то время, как кабель ВВГ изготавливается в соответствии с ТУ и ГОСТ. Соответственно, и качество этих проводов у недобросовестных производителей может быть очень даже сомнительным. Технологии производства отражаются и на стоимости продукции.

Сильно отличаются и диапазоны номинального рабочего напряжения, а, следовательно, и область применения данных кабеля и проводов.

ПВС и ШВВП, имеющие более тонкую изоляцию, применяются в условиях сравнительно небольшого номинального напряжения – до 380 В, поэтому их используют исключительно в бытовых целях для подключения самого разного оборудования и электроприборов, радиоаппаратуры либо в качестве удлинительных шнуров. И, в отличие от ВВГ, который используется для стационарной прокладки, они используются в малоподвижных соединениях с запасом большей гибкости.

ВВГ же, как силовой кабель, применяется для создания стационарных линий электропередач с рабочим напряжением до 1 кВ.

Понятно, что учитывая все перечисленное выше, ни о какой взаимозаменяемости кабеля и проводов не может быть и речи, уж слишком отличные эти виды кабельно-проводниковой продукции.

Компания ООО «ИнвестКабель» — наш партнёр по поставке кабельно-проводниковой продукции. Компания занимается оптовыми поставками кабеля и провода, в том числе, кабель ВВГ, кабель КВВГ, кабель АСБл, ААБл и многие другие силовые, контрольные кабели и повода. Каталог кабельной продукции компании можно посмотреть на их сайте.

Продукция

• Российский кабель
• Европейский кабель
• Китайский кабель
• Кабельные муфты
• Складские остатки
• Цены на кабель

ПВС или ШВВП?

28.03.2017 70745 просмотров Чем отличаются столь схожие провода и какой выбрать?

Какое отличие ШВВП от ПВС?

ШВВП – это гибкий шнур, в котором многопроволочные медные жили находятся параллельно и изолированы один от другого поливинилхлоридом. Используется для электромонтажа и присоединения электроприборов к источнику питания. Сфера применения как производство, так и быт . У данного кабеля есть разновидности, которые отличаются между собой сечением жил. Этот провод не используют для работы, где есть высокие нагрузки, поскольку его мощности для этого не хватает. Есть еще очень похожий кабель ВВП. Но основное отличие провода ШВВП от ВВП это количество жил и гибкость, если ШВВП многожильный и достаточно гибкий, то ВВП может быть одножильный и менее гибкий. ПВС- это силовой гибкий провод, состоящий из многопроволочных изолированных поливинихлоридом медных жил, скрученных между собою. Он влагозащищеный, и имеет более прочную механическую изоляцию.Этим кабелем соединяют электроприборы и электрооборудование для подключения к электрическим сетям. Также используют в производстве и быту. Более частое его применение для организации работы бытовых приборов и освещения. С данного кабеля получаются отличные удлинители. Для наглядности посмотрите отличие ШВВП и ПВСна рисунке Кабель ПВС Кабель ШВВП

Чем отличается ПВС от ШВВП, давайте разберем.

Если смотреть визуально то основное отличее это форма- плоский и круклый. Но копнув глубже и изучив технические характеристики видно, что все же между ними есть отличия. Основный отличия приведены в сравнительной таблице(смотрите ниже). Но что же делать если по характеристикам подходит и один и второй кабель? Возможно решающим фактором станет ценовая политика. Если взять ПВС или ШВВПв которых будет количество жилодинаковое и одинаковое сечение, основное отличие между ними будет цена. Первый провод дороже потому, что его жилы скручены и происходит укрутка жил и расход меди увеличивается на 3%, а также расход оболочки у него больше, поскольку толщина изоляции больше чем у второго, от этого и рабочее напряжение составляет 600 вольт. Если при монтаже у Вас будет большое количество изгибов то, лучше работать с проводом ПВС. Цена на один и второй провод зависит так-же не только от количества жил и сечения, а еще и от того кто производитель. А теперь разберем чем ШВВП отличается от ПВС по ТЕХНИЧЕСКИМ характеристикам

Технические характеристики	ШВВП	ПВС
Рабочая температура	от –40°С до +40°С	от –25°С до +40°С
Номинальная частота	50Гц	50Гц
Допустимая температура нагрева жил проводов при длительном использовании	+70С	+70С
Температура прокладки ПВС ШВВП без подогрева	-15С	-15С
Климатическое исполнение	ГОСТ 15150 У	ГОСТ 15150 У
Пиковое напряжение	2000 В	2000 В
Рабочее напряжение	400 вольт	600 вольт
При частоте 50Гц номинальное напряжение	до 380 В	до 380 В
ПВС ПВС отличие от ШВВП в скрутке и количестве жил	от 2 до 3, жилы расположены параллельно	от 2 до 5, жилы скручиваются
Безотказная наработка	не менее 5000 часов	не менее 5000 часов
При монтаже минимальный радиус изгиба	до 1,5 мм 2 –60 мм	до 1 мм 2 –40 мм
Сечение токопроводящей жилы	от 0,5 мм 2 до 4 мм 2	от 0,75 мм 2 до 16 мм 2
Гарантийный срок эксплуатации	3 года	2 года
Срок службы для кабелей	6 лет	6 лет

Более подробную консультацию и для заказа переходите по ссылке ШВВП или ПВС или звоните прямо сейчас (044) 303 91 47, мы поможем Вам определится между ШВВП или ПВС.

Популярные статьи

Силовой кабель и провод от 5м

Различие между кабелем ВВГ, проводами ПВС и ШВВП

На первый взгляд кажется, что сравнение силового кабеля ВВГнгд с проводами ПВС и ШВВП просто невозможно, ввиду их очевидной разницы, тем более предполагать их взаимозаменяемость. Но все не так однозначно и мы сейчас рассмотрим этот и многие другие моменты использования кабеля ВВГнг и проводов ШВВП и ПВС. Определение кабелей и проводов дается в зависимости от их производства согласно ГОСТ или ТУ. А поскольку бывают случаи, когда провод от кабеля отличается лишь геометрией сечения, очень даже имеет смысл рассматривать случаи их взаимозаменяемости.

Несмотря на общее медное исполнение токопроводящих жил и поливинилхлоридное изоляционное покрытие, основное отличие между силовым кабелем ВВГнгд и проводами ПВС и ШВВП заключается в их разном классе гибкости, что в первую очередь влияет на их область применения.

Провода обладают большей эластичностью и относятся к 5 классу гибкости. Силовой кабель ВВГнгд менее гибок, 1 и 2 класса. От класса гибкости зависит диаметр проволоки в токопроводящей жилке и ее общее количество.

Например, в кабеле ВВГ 1 класса гибкости сечением 2,5 мм2 будет всего одна проволока диаметром 1,78 мм, в то время как в проводах ПВС и ШВВП того же сечения будет 50 волокиты, каждая диаметром 0,25 мм.

Также существует отличие кабеля силового и проводов в толщине изоляции и внешней оболочки.

К примеру, для кабеля ВВГнг 3х2,5 толщина изоляционного слоя составит 0,8 мм, оболочки – 1,5 мм.

Для проволоки ПВС 3х2,5 изоляционный слой будет толщиной 0,8 мм, наружной оболочки – 1,1 мм.

Для проведения ШВВП 3х2,5 слой изоляции всего 0,5 мм, наружной оболочки – 0,6 мм.

Провод имеет меньший срок службы – до 10 лет, а вот ВВГНГ подлежит более длительной эксплуатации до 30 лет.

К проводам менее жесткие требования, и они проходят тестирование испытательным напряжением 2 кВ, в то время как кабель ВВГнг проверяют напряжением в диапазоне от 3 до 3,5 кВ.

Также следует добавить несколько слов о качестве поливинилхлорида пластиката, используемого для производства кабеля ВВГ, и для проводов как изоляции, и медной проволоки.

Для проводов ПВС и ШВВП не нормируются требования к выбору материала для изготовления, а именно ПВХ и медной катанки, из которой получают проволоку. В то время как кабель ВВГ производится в соответствии с ТУ и ГОСТом. Соответственно, и качество этих проводов у недобросовестных производителей может быть очень сомнительным. Технологии производства отражаются и на стоимости продукции.

Сильно отличаются и диапазоны номинального рабочего напряжения, а значит, и область применения данного кабеля и проводов.

Провода ПВС и ШВВП, имеющие более тонкую изоляцию, применяются в условиях сравнительно небольшого номинального напряжения до 380 В, поэтому их используют исключительно в бытовых целях для подключения различного оборудования и электроприборов, радиоаппаратуры или в качестве удлинительных шнуров. И, в отличие от ВВГ, используемого для стационарной прокладки, они используются в малоподвижных соединениях с запасом большей гибкости.

Кабель ВВГнг в качестве силового кабеля применяется для создания стационарных линий электропередач с рабочим напряжением до 1 кВ.

Понятно, что учитывая все вышеперечисленное, ни о какой взаимозаменяемости кабеля и проводов не может быть и речи, уж слишком велико различие между этими видами кабельно – проводниковой продукции.

Пвс и шввп в чем разница

26 июня 2020

ШВВП – это плоский гибкий шнур/провод, предназначенный для подключения бытовой техники. При этом питающее напряжение не должно превышать 380В.

Не менее важные факторы, влияющие на рабочие характеристики питающего шнура – количество жил (проводников) и их сечение. Такие изделия выдерживают номинальную токовую нагрузку равную 6А, что оптимально для использования с домашней бытовой техникой.

ПВС – гибкий электрический провод широкого спектра применения: прокладка проводов внутри помещения, подключение техники, как с низкой потребляемой мощностью, так и профессионального электрооборудования с номинальным напряжением до 660В.

Провода ПВС в нескольких вариантах от 0,75 -6,0 мм. Таким образом пользователь может подобрать модель изделия подходящую под конкретные нужды или выбрать универсальный вариант.

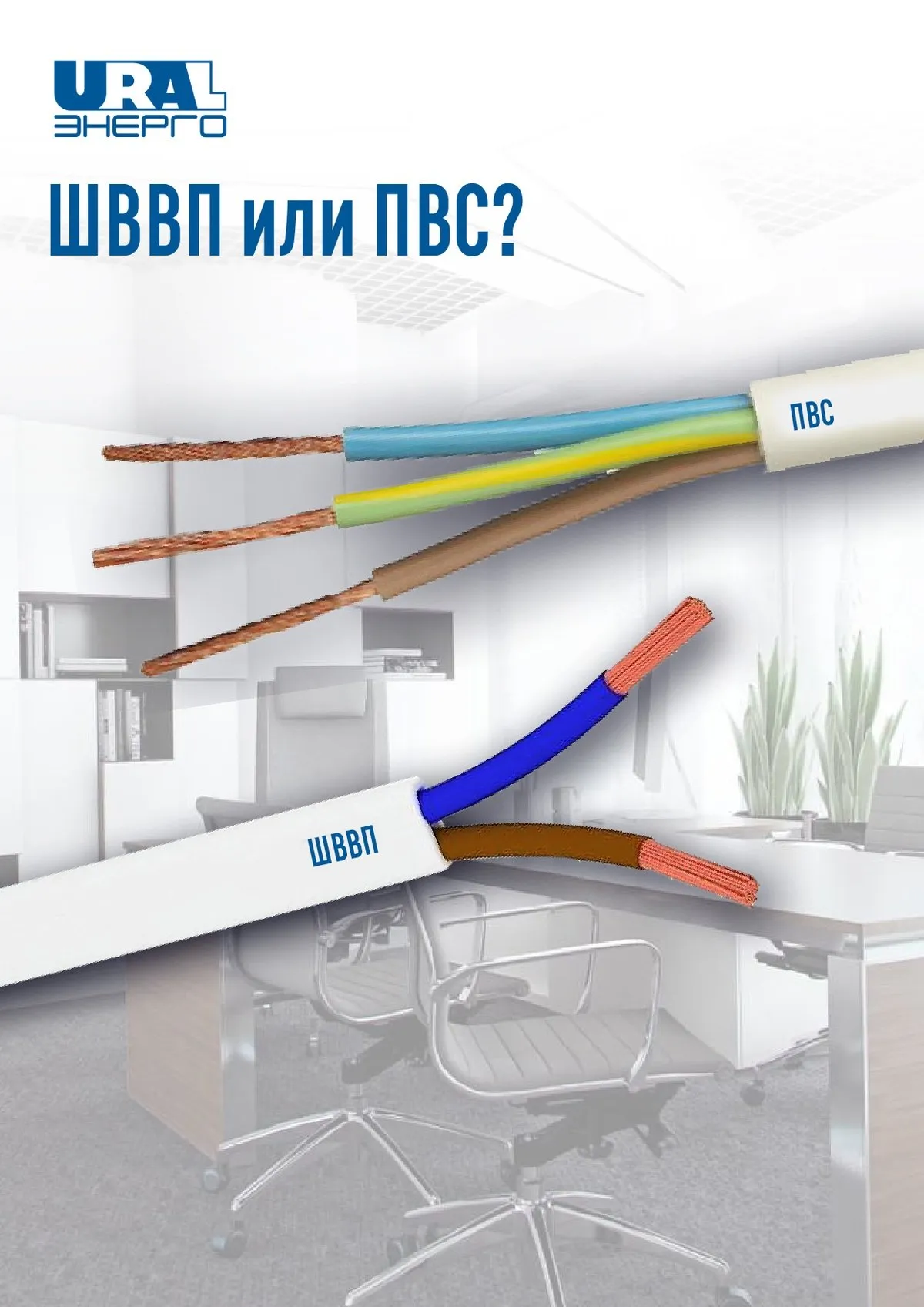

Отличия ПВС от ШВВП

На первый взгляд может показаться, что данные виды проводов не имеют существенных отличий. Однако конструкция каждого шнура выполнена с учетом его эксплуатационных данных.

Шнур ШВВП предназначен для менее мощной техники, чем ПВС. Обусловлено это тем, что жилы в ПВС проводе скручены и покрыты более толстым слоем изоляционного материала, а это обеспечивает более высокие показатели надежности. Проводники в ШВВП кабеле расположены параллельно друг другу. Такая конструкция более экономична с точки зрения расходных материалов, но менее устойчива к внешним воздействиям.

Для бытовой и небольшой офисной техники подойдут удлинители с проводом ШВВП.

Для более мощного или профессионального оборудования – выбирайте устройства с проводом ПВС.

В Уралэнерго цена на ШВВП от 7,40 руб.

В Уралэнерго цена ПВС от 12,84 руб.
