Как разобрать колонку jbl extreme

Как разобрать колонку JBL и отремонтировать своими силами

Как разобрать колонку JBL? Подготовьте отвертку с насадками, медиатор и тонкий пинцет, откройте корпус с учетом модели и выполните ремонт при наличии опыта / запасных запчастей. Ниже рассмотрим правила разборки разных оригинальных и китайских устройств, разберем особенности выполнения ремонтных работе и актуальность такого шага в целом.

Что потребуется для разборки

Как тем как открыть колонку JBL, важно подготовить необходимый для работы инструмент. Для решения задачи вам потребуется:

Отвертка с насадками.
Медицинский шпатель / медиатор.
Пинцет.
Паяльник (может пригодиться для ремонта).

Учтите, что разбирать обычную круглую колонку или модель с ручкой необходимо осторожно. В случае неправильных действий высок риск повреждения аккумулятора, нарушения крепления проводов, поломки боковых пассивных динамиков или оставление устройства без влаго- и пылезащищенности. Во избежание таких последствий необходимо действовать осторожно.

Как разобрать колонку

Для проведения осмотра необходимо знать, как вскрыть колонку JBL разных моделей. При этом подходы к выполнению работы могут отличаться в зависимости от того, оригинальным является устройство или подделкой. Рассмотрим каждый из вариантов подробнее.

Оригинал

Разобрать Блютуз колонку JBL нельзя назвать простой задачей. Особенно, если за работу берется не профессионал. Производитель хорошо спрятал элементы крепления, чтобы покупатели не пытались самостоятельно делать ремонт, а несли устройства в сервисный центр. С другой стороны, колонка JBL разбирается по определенному алгоритму, а сами материалы более качественные. Это означает, что сломать что-либо труднее. Рассмотрим пошаговые инструкции для разных моделей.

Charge 2+

Чтобы разобрать JBL этой модели, сделайте следующее:

Берите медиатор / шпатель, поддевайте решетку и снимите ее с защелок.

Выкрутите с каждой из сторон по четыре винта, удерживающие круглые боковые части кожуха, и снимите эти детали.

Открутите по четыре винта, которые удерживают пассивные динамики, и демонтируйте их.

Снимите восемь винтов, удерживающих основные динамики внутри, а после подденьте их, достаньте и отбросьте клеммы.
Выкрутите восемь винтов, удерживающих крышку АКБ, и демонтируйте ее.

Отбросьте батарею, которая отключается прищепками.

Charge 3

Теперь разберемся, как разобрать динамик JBL модели Charge 3, ведь он пользуется большим спросом у меломанов. Сделайте следующее:

Подденьте острым подручным инструментом стык на решетке и отогните ее.

Открутите два винта, которые фиксируют решетку, и снимите ее.
Выкрутите пару винтов, удерживающих центральную часть, и также уберите ее.
Снимите панель, закрывающую USB-порт, предварительно выкрутив четыре винта.

Снимите пассивные динамики, установленные на защелках, немного прокрутите их и демонтируйте.
Отбросьте крышку источника питания, закрепленную с помощью восьми шурупов. Один из них спрятан под резиновой накладкой.

Снимите источник питания.

XERTMT (Xtreme) Portable BT Speaker

Отвечая на вопрос, можно ли разобрать колонку JBL этой модели самому, ответ положительный. Для решения задачи сделайте следующее:

Отбросьте защитную решетку от кожуха по принципу, который рассмотрен в предыдущей инструкции. Поддевайте ее и открутите пару винтов.

Выкрутите три шурупа сзади, расположенные под молнией, и демонтируйте заднюю панель.

Снимите крышку АКБ, которая фиксируется с помощью восьми саморезов. Выкрутите их. При этом учтите, что индикатор заряда отдельно фиксируется на паре шурупов.

Демонтируйте правый динамик, закрепленный на четырех шурупах.
Подденьте его медиатором и отбросьте клеммы питающих проводов.
Выключите разъем АКБ и достаньте аккумулятор из кожуха.

Clip 3

Чтобы разобрать JBL этой модели, пройдите такие шаги:

Берите шпатель и с его помощью демонтируйте сетку с защелок.

Открутите шесть шурупов, закрывших половинки кожуха.

Поднимите верхнюю часть корпуса и отбросьте все разъемы.

Откройте колонку.

Учтите, что все Блютуз-колонки (маленькие квадратные, большие и т. д) имеют похожую конструкцию, поэтому разобрать их можно по практически идентичной схеме. Отличия могут быть в нахождении шурупов и небольших элементов. При наличии ручки ее нужно демонтировать в первую очередь.

Китайскую

В Сети часто задается вопрос, как разобрать китайскую колонку JBL, ведь в целях экономии многие покупают именно этот вариант. Внешне они имеют много общего с оригинальными устройствами, но некоторые конструктивные решения индивидуальны. Также нужно учесть, что такие девайсы более хрупкие.

Но даже при таких особенностях разобрать портативную колонку JBL из Китая не составляет труда. Здесь потребуется тот же набор инструментов. Главная разница в том, что источник питания и динамики подпаиваются, а не садятся на клеммы.

Рассмотрим, как разобрать музыкальную колонку JBL (не оригинал) на примере Charge 2+. Сделайте следующие шаги:

Подготовьте инструменты, которые рассмотрены выше.
Отклейте резиновые накладки, которые легко снимаются.
Подденьте декоративную решетку и найдите винты сзади.
Демонтируйте решетку.
Выкрутите шесть винтов с помощью тонкой отвертки, скрепляющей половинки корпуса.
Разберите колонку пополам и выполните ремонт.

После выполнения работы остается собрать устройство в обратном порядке.

Как отремонтировать колонку

В целях экономии денег и времени многие владельцы портативных динамиков спрашивают, как отремонтировать колонку JBL. Наиболее распространенная проблема — поломка USB-порта из-за некачественных кабелей или неосторожного применения. Повреждение можно распознать по следующим симптомам:

Колонка не заряжается.
Проваливание разъема внутрь кожуха.
Проблемы с подключением из-за перекоса или иных проблем.

Как только вам удалось разобрать колонку JBL, достаньте плату и разъем USB, после чего припаяйте новый. Действуйте осторожно и старайтесь не перегревать плату.

Не менее распространенная поломка — повреждение аккумулятора, который со временем может выйти из строя или износиться по естественным причинам. Проблемы с источником питания можно заметить по следующим признакам:

Уменьшение времени работы без заряда.
Быстрое отключение после включения.
Вздутие аккумулятора.

В рассмотренных выше случаях нужно сразу починить колонку JBL, ведь ситуация может привести к негативным последствиям в будущем.

Стоит ли делать ремонт самому

Зная, как разобрать колонку JBL, можно попробовать отремонтировать ее самостоятельно. Наиболее простые шаги — ремонт разъема или замена аккумулятора. Что касается более серьезных неисправностей, с ними лучше обращаться в сервисный центр. Кроме того, если устройство находится на гарантии, необходимо сразу идти к специалистам и делать ремонт бесплатно.

В комментариях расскажите, приходилось ли вам разбирать колонку JBL, и с какими трудностями вы сталкивались.

Как разобрать колонку JBL : 2 комментария

Andrey11.06.2022 в 05:39 А как разобрать колонку jb in 11

Как почистить колонку JBL, чтобы не пришлось звать Мойдодыра

Как почистить колонку JBL от грязи? Промойте устройство под водой, если оно водонепроницаемо, или удалите загрязнения после разборки корпуса. Ниже рассмотрим основные способы, как вычистить оборудование, в чем особенности этой работы, и для чего ее необходимо делать.

Как почистить колонку от грязи

Существует два способа, как почисть колонку JBL от грязи — сделать это без разборки девайса или все-таки демонтировать корпус, а уже потом выполнять работы. Ниже рассмотрим каждый из методов подробнее.

Как почистить от грязи с разборкой

Для начала разберемся, как почистить колонку JBL с разборкой, ведь такой шаг позволяет добиться лучшего результата. Перед выполнением работы убедитесь, что это действительно необходимо. К примеру, звук мог ухудшиться из-за неправильных настроек или регулировки громкости. Попробуйте нажать на «+» или «-», установите настройке эквалайзера на передающем устройстве. Возможно, получится устранить проблему без вмешательства.

Перед тем как очистить колонку JBL, сделайте предварительные шаги:

Прочтите инструкцию, которая идет в наборе с устройством. В ней могут быть даны рекомендации по разборке и выполнении иных шагов. По возможности посмотрите видео уроки в Интернете.
Подготовьте рабочее место. Это может быть обычный стол, очищенный от лишнего мусора с хорошим освещением.
Найдите необходимый инструмент. Это может быть шпатель / плоская отвертка, отвертки с разными типами наконечников, зубная щетка, мыльный / спиртовой раствор и пинцет. Наличие медицинского шпателя необходимо для защиты от повреждений чехла.

Для примера разберемся, как помыть колонку JBL Extreme с влагозащищенным корпусом путем снятия корпуса. Сделайте следующее:

Берите шпатель и подденьте защелки, а после отделите защиту от основания.

Крестообразной отверткой выкрутите пару винтов с корпуса.
Демонтируйте защиту.
Выкрутите три шурупа под молнией внизу.
Подденьте шпателем и откройте нижнюю крышку.
Выкрутите восемь шурупов, которые удерживают подставку.
Демонтируйте подставку. Будьте внимательным, чтобы не задеть систему индикации.
Выкрутите пару винтов и демонтируйте систему вентиляции.
Открутите четыре шурупа справа и демонтируйте правый динамик.

Выкрутите четыре шурупа слева и снимите левый динамик.
Отбросьте клеммы от источников звука.
Снимите диффузоры по бокам шпателем и отключите клемму АКБ.
Достаньте аккумулятор.

После этого можно почистить устройство от грязи с помощью спиртового / мыльного раствора и чистой ветоши или щетки. Как вариант, можно использовать зубочистки для удаления устоявшихся загрязнений.

По-иному обстоит вопрос, как промыть колонку JBL Charge 4, которая имеет более простое исполнение. Здесь алгоритм действий имеет следующий вид:

Отклейте резинки снизу и сверху.
Отделите шпателем декоративную решетку по периметру и демонтируйте ее.
Выкрутите шесть винтов и откройте корпус.
Отбросьте клеммы и достаньте динамики.
Отсоедините плату от АКБ.

После этого можно почистить колонку JBL Charge 4 или другой модели из этой серии. Если накладки не снимаются, их предварительно нужно прогреть горячим воздухом. Для этих целей подойдет обычный электрический фен. После нагрева в течение 5-10 минут все лишнее быстро снимается.

Следующий вопрос — как почистить колонку JBL Flip 4, если в этом возникает необходимость. Сделайте следующие шаги:

Снимите сетку, которая держится на защелках.
Выкрутите по два винта слева и справа, чтобы снять основную часть.
Отщелкните обруч, который держится на нескольких защелках.
Почистите сетку на динамиках и внешнюю часть, если она забита.

После того, как вам удалось почистить колонку JBL от грязи, можно переходить к обратной сборке изделия. При этом следуйте обратной инструкции и будьте внимательны, чтобы все элементы стали на свое место.

Как почистить JBL от грязи без разборки

Многие тратят время на разборку и часто выводят девайс из строя из-за допущенных ошибок. Но можно упростить задачу, если знать, как отмыть колонку JBL от грязи без снятия корпуса. Девайс можно почистить от грязи под проточном водой или даже в ванной. Алгоритм действий такой:

Осмотрите устройство на факт явных дефектов и повреждений, из-за которых внутрь может попасть вода.
Подготовьте необходимый инструмент. Чаще всего достаточно щетки и мыла.
Намочите колонку JBL в тазике с водой или под напором из крана.
Обработайте колонку с помощью щетки и мыла.
Смойте с изделия всю лишнюю пену и протрите насухо.

Учтите, что лучше использовать щетку средней жесткости. В этом случае можно избежать появления царапин на поверхности и тем самым сохранить эффективность очистки. Как вариант, можно почистить не только сетку, но и всю колонку JBL от грязи. При этом можно обойтись без мыла, а просто потереть все рукой, а после смыть лишнее.

Для чего это делать

Зная, как почистить ткань на колонках JBL, вы сможете самостоятельно удалить грязь и обойтись без обращения в сервисный центр. Эта работа может потребоваться для решения следующих задач:

Предпродажная подготовка, когда вы хотите почисть девайс от грязи и добавить 30% к цене.
Повышение качества звука. Не секрет, что из-за забитой сетки качество звучания может ухудшиться.
Повышение общего срока службы. Если знать, как чистить колонку JBL от грязи, это желательно делать раз в полгода. В таком случае можно продлить ресурс изделия.

Как видно, почистить колонку JBL от грязи не составляет труда. Это можно сделать путем полной разборки или под струей воды, если устройство водонепроницаемо. При этом не торопитесь действовать и сначала убедитесь, что проблема действительно в загрязнении.

В комментариях расскажите, какой способ используете вы, и какие еще варианты очистки можно использовать.

Как разобрать колонку JBL (charge 3, charge 2+, Xtreme)

Колонки американского производителя «JBL» — высококачественная акустика, продающаяся по всему миру. Россияне активно пользуются продукцией «JBL», наслаждаясь отличными звуковыми характеристиками девайсов данного производителя. Средний цена оригинала — примерно 200$, китайские подделки под JBL стоят в 5-10 раз дешевле. Поскольку колонка имеет мобильный формат и часто берётся с собой в дорогу, то часто выходит из строя по различным причинам. Для выявления причины поломки (чаще всего механической), колонку необходимо разобрать. Ниже мы рассмотрим, как разобрать колонку JBL (charge 3, charge 2+, Xtreme), представим соответствующие видео и пошаговый формат разбора указанных колонок.

Как разобрать колонку JBL charge 2+
Как разбирать колоноки JBL charge 3
Учимся разбирать JBL Xtreme
Заключение

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ состоит в следующем:

С помощью острого предмета снимите решётки с обеих сторон;
С одной стороны будут располагаться два центральных динамика, с другой – аккумулятор;
Снимите по 4 боковых шурупа с каждой стороны, держащих круглую боковую насадку;
Снимите саму насадку;
Теперь открутите 4 шурупа, держащих боковые пассивные радиаторы (диафрагмы). Это не динамики, они лишь имеют вибрационную функцию, и за счёт неё дают низкие частоты;
Аккуратно снимите пассивные радиаторы;
Открутите шурупы динамиков;
Снимите динамики, с которых так же аккуратно снимите по две клеммы контактов каждого динамика;

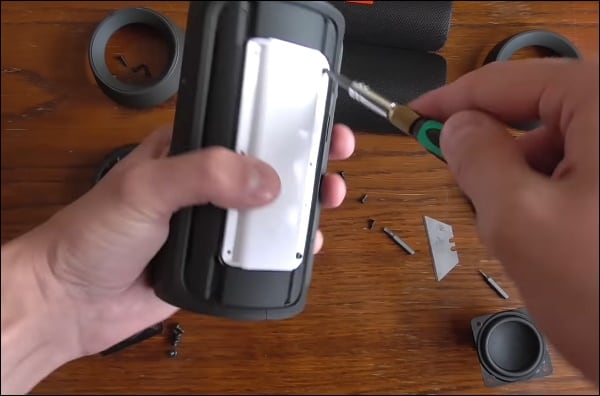

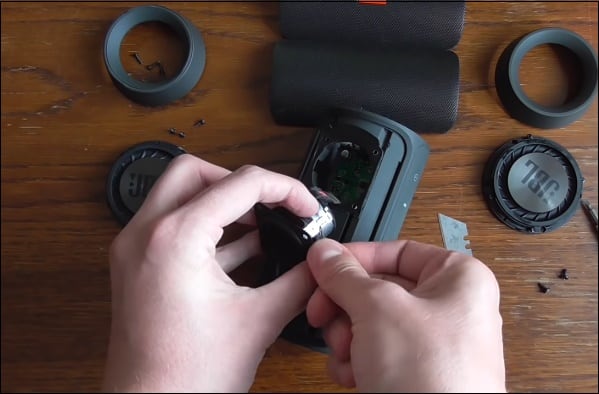

Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, под которой расположен аккумулятор;
Теперь мы можем отключить клемму от аккумулятора. Обычно она выполнена в виде прищепки;
Отключаем и вынимаем аккумулятор.

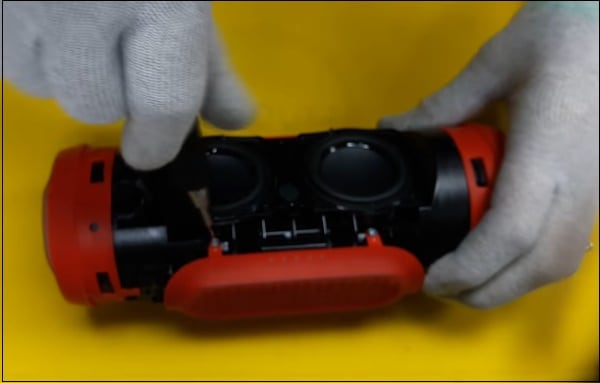

Как разбирать колоноки JBL charge 3

Алгоритм разбора колонки JBL charge 3 состоит в следующем

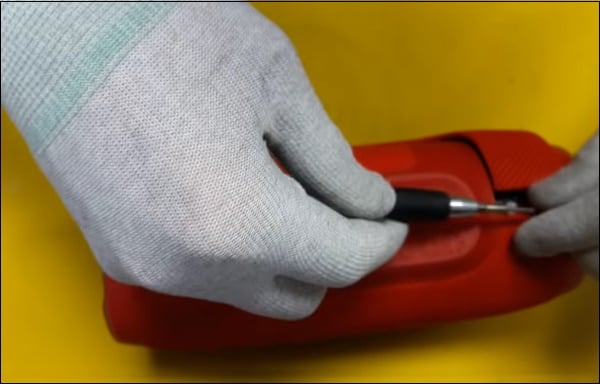

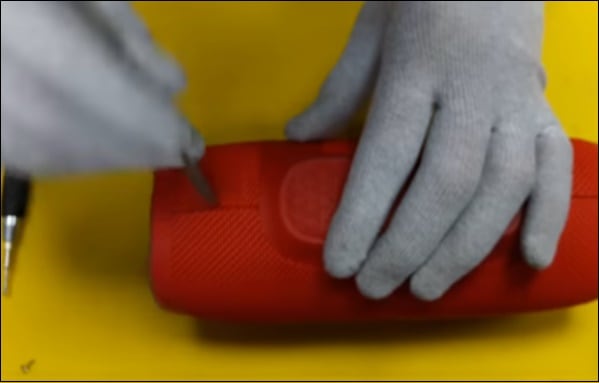

Шпателем поддеваем центральные защёлки и отделяем декоративную защиту от основания;
Откручиваем два шурупа от корпуса;
Снимаем защиту с корпуса;

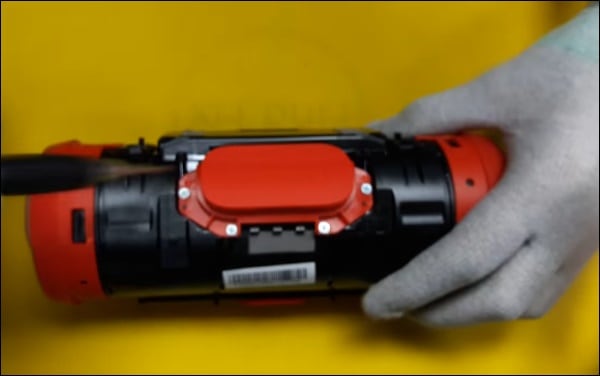

Откручиваем два шурупа, держащих крышечку в центре;
Снимаем насадку;
Откручиваем 4 шурупа, держащих другую крышечку;

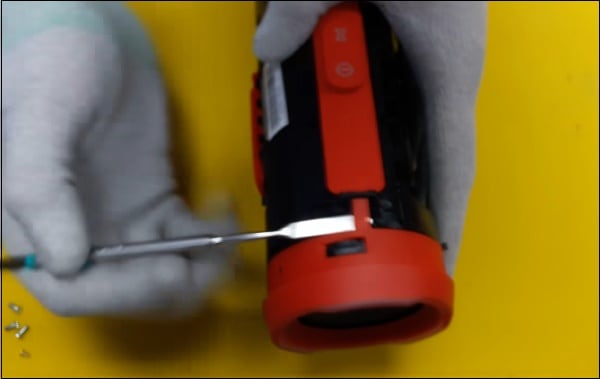

Снимаем боковые элементы, поддев соответствующие защёлки;
Снимаем 8 шурупов в центре, держащих крышечку, под которой скрывается аккумулятор;
Снимаем аккумулятор.

Также мы ранее разобрали, как подключить колонку JBL по Bluetooth к ноутбуку и телефону.

Учимся разбирать JBL Xtreme

Специфика разбора колонки JBL Xtreme состоит в следующем:

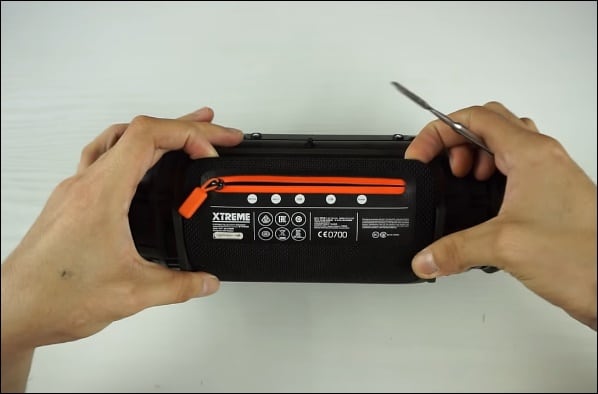

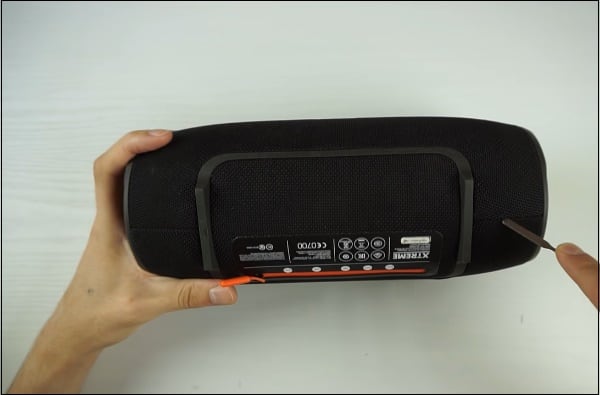

Шпателем (или любым удобным острым предметом) поддеваем центральные защёлки и отделяем декоративную защиту от основания;

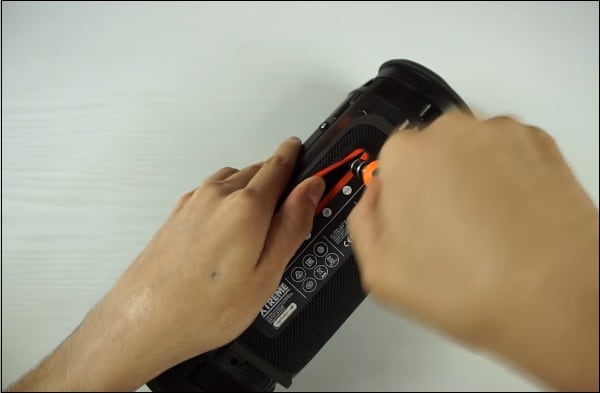

Откручиваем два шурупа от корпуса;
Снимаем защиту с корпуса;
Для снятия нижней части нужно открутить три шурупа, которые находятся под молнией;

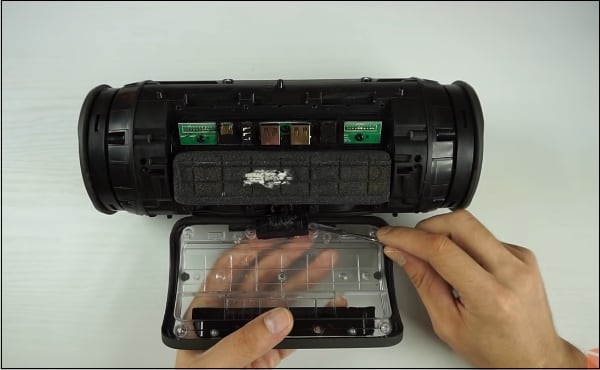

Также шпателем поддеваем, и отщёлкиваем крышку от основания;
Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку;
Снимаем подставку. Будьте аккуратны – к ней прикручена индикация заряда, к которой идёт шлейф, не порвите его;
Откручиваем два винта;
Поддеваем шпателем, и полностью снимаем подставку;

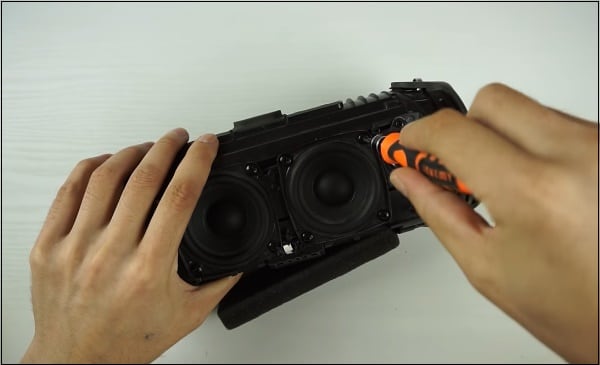

Для того, чтобы отключить аккумулятор, нужно снять правый динамик. Откручиваем 4 шурупа правого динамика;
Отключаем клеммы от динамика;
Теперь мы можем отключить клемму от аккумулятора. Она выполнена в виде прищепки;
Отключаем и вынимаем аккумулятор;

Заключение

Выше мы описали методику, демонстрирующую каким образом разобрать колонку JBL моделей Charge 3, charge 2+ и Xtreme. Для наглядного представления используйте приведённые в нашем материале видео, отображающие пошаговый алгоритм разбора каждой из перечисленных колонок. Выполняйте все операции аккуратно, не прилагайте излишнюю физическую силу, так как можете легко повредить ваш девайс. Если же вы не уверены в своей квалификации, рекомендуем обратиться за помощью в сервисный центр.

Как разобрать колонку JBL?

Иногда возникает необходимость разобрать колонку JBL. После ознакомления с нашей статьей разбор оригинальной и китайской портативной Bluetooth-колонки не доставит вам больших трудностей. Мы расскажем, как открыть колонку, и дадим несколько полезных советов.

Особенности разборки

Для начала убедитесь, что разборка действительно необходима. Например, колонку нужно почистить или заменить аккумулятор. В этом случае вам понадобятся:

отвертка с набором насадок;
медицинский шпатель или медиатор;
тонкий пинцет;
возможно, паяльник.

Внимательно разбирайте портативную колонку. Делайте все аккуратно, не давите сильно на детали. Все работы вы выполняете на свой страх и риск. Мы расскажем же об основных моментах разборки.

Оригинальных моделей

Надо сказать, что разборка оригинальных музыкальных колонок может быть затруднительной для непрофессионалов. Это сделано для того, чтобы пользователи не лезли в конструкцию сами, а несли колонки на ремонт в сервисные центры. Но можно посмотреть на это с другой стороны: материалы изготовления более качественные, и меньше вероятность что-то сломать.

JBL charge 2+ разбирается в таком порядке:

медиатором или шпателем подденьте защитные решетки и снимите их (они крепятся на защелках);
с каждой стороны открутите по 4 винта, крепящие круглые боковины корпуса, демонтируйте эти элементы;
открутите по 4 шурупа, держащие боковые пассивные динамики – эти детали ничем не подключены к плате, затем снимите их;
выкрутите 8 винтов, которые крепят активные динамики, затем подденьте шпателем динамики и вытащите их, после этого отсоедините клеммы;
открутите 8 винтов, держащих крышку аккумулятора, и снимите крышку;
отсоедините батарею – она подключается с помощью прищепок.

JBL charge 3 разбирается следующим образом:

шпателем подденьте стык на декоративной решетке и отогните одну ее сторону;
выкрутите 2 шурупа, фиксирующие решетку, а затем уберите ее;
выкрутите 2 винта, держащие центральную крышку, затем снимите эту деталь;
снимите панель, которая закрывает порт USB, она крепится 4-мя винтами;
демонтируйте пассивные динамики, они держатся на защелках, немного проверните их и снимите;
отсоедините крышку аккумулятора, она закреплена 8-ми шурупами, один из которых скрывается под резиновой накладкой;
демонтируйте батарею.

JBL XERTMT (Xtreme) Portable BT Speaker разбирается по такому алгоритму:

отсоедините декоративную решетку от корпуса (процесс аналогичен JBL charge 3), подденьте ее медиатором и выкрутите 2 шурупа;
для снятия задней крышке выкрутите 3 винта, которые расположены под молнией, снимите заднюю панель;
демонтируйте крышку аккумулятора, она крепится при помощи 8-ми саморезов, которые необходимо выкрутить (обратите внимание, что на эту панель крепится индикатор заряда батареи – аккуратно выкрутите 2 винта, которые его фиксируют);
снимите правый динамик, который закреплен на 4 шурупах, подденьте его медиатором и отсоедините клеммы питающих проводов;
отключите разъем аккумулятора и извлеките батарею из корпуса.

JBL Clip 3 разбирается в таком порядке:

шпателем снимите верхнюю защитную сетку, она крепится на защелках;
выкрутите 6 шурупов, которые фиксируют половинки корпуса;
приподнимите верхнюю половину корпуса и отсоедините все разъемы;
раскройте колонку.

Все модели Bluetooth-колонок имеют сходную конструкцию, и принципиально их разборка ничем не отличается. Различия могут быть в расположении винтов и мелких элементов. Если колонка оснащена ручкой для переноски, в первую очередь снимать нужно ее.

Рассчитывайте свои силы. Например, разборка колонки JBL Playlist весьма сложная, и выполнить ее самостоятельно проблематично. Если работать внимательно, ремонт обойдется без неприятностей.

Китайских колонок

Внешне они очень похожи на оригинальные. Отличаться они могут общими конструктивными решениями и материалами изготовления. Поэтому работайте очень осторожно, поскольку эти устройства весьма хрупкие.

А вообще, колонок из Поднебесной очень много, и их конструкции сильно различаются, так что проводить какие-либо методики бессмысленно. В общем, разбор китайской переносной колонки мало отличается от разбора оригинальной модели. Ознакомьтесь, как разобрать прототип, и действуйте по аналогичной методике.

Открыть подделку из Китая обычно проще. Единственный момент – динамики и аккумулятор обычно подсоединяются не клеммами, а пайкой.

Чтобы обратно собрать такое устройство, понадобится клей. Он нужен для фиксации резиновых кнопок.

В любом случае ремонт оригинальных и поддельных колонок очень похож.

Тонкости ремонта

Наиболее частая неисправность Bluetooth-колонок – выход из строя порта USB. Привести к поломке могут некачественные USB-кабели и неаккуратное пользование. Повреждения можно заметить визуально или по характерным признакам:

колонка не заряжается;
кабель нормально не подключается, не входит совсем или входит с перекосом;
разъем провалился внутрь корпуса.

В этом случае после разборки нужно извлечь плату, снять старый USB-разъем и припаять новый. Для этого нужен паяльник с тонким жалом или паяльная станция.

При работе действуйте аккуратно и не перегревайте плату. Паяйте по возможности быстро.

Другая неисправность – вышел из строя аккумулятор. Не секрет, что со временем он теряет свою емкость. Неисправная батарея подлежит замене.

Определить поломку можно по таким признакам:

значительное снижение времени автономной работы;
колонка играет несколько секунд, а затем выключается;
аккумулятор вздулся.

Если что-то из перечисленного вы заметили, колонку нужно сразу ремонтировать. Иначе вздувшаяся батарея может взорваться под давлением скопившихся газов.

Сбои в работе портативной колонки может вызвать падение. Батарея может вывалиться из своего гнезда и ударить по случайному месту платы. От удара внутри могут отвалиться компоненты, и колонка больше не сможет играть.

Для ремонта нужно внимательно осмотреть плату. Желательно над бумагой, так как с нее может оторваться компонент. При обнаружении неисправностей меняем нерабочие или сгоревшие компоненты.

Полезные советы

Как видите, разобрать колонку JBL под силу каждому. Для облегчения этой задачи приведем несколько рекомендаций.

Проводите работу на большом куске бумаги или ткани. Это позволит вам не потерять мелкие детали.
Желательно снимать процесс разборки на камеру смартфона.
Обеспечьте достаточное количество света. Можете пользоваться ярким налобным фонариком.
Для проверки динамиков нужно воспользоваться омметром. Сопротивление должно быть около 2-х Ом.

О том, как разобрать колонку, смотрите далее.
