Как пользоваться шиной для циркулярной пилы

Направляющая для циркулярной пилы

Добиться высокого качества обработки деталей часто получается благодаря использованию дополнительных приспособлений и устройств. Одним из таких устройств является направляющая для циркулярной пилы, приспособление, позволяющее делать ровный рез нужной длины. Благодаря этому устройству получается намного проще и удобнее делать раскрой больших листов фанеры, дсп и других материалов, где необходима и высокая точность, и высокое качество.

Функции направляющих шин

При использовании высокопроизводительного ручного электроинструмента всегда актуально стоит вопрос качества выполняемых работ. Высокое качество во многом зависит от профессионализма работающего с инструментом мастера. Поэтому кроме базовой комплектации большинства электрических циркулярных пил рекомендуется использовать дополнительные аксессуары. Эти приспособления облегчают работу и обеспечивают высокое качество работы, даже когда с ней работают новички.

Направляющая для циркулярной пилы обладает многими функциями, которые существенно облегчают работу с инструментом. В числе таких важных функций стоит отметить:

• обеспечение высокой точности при распиле материала большого размера;
• направляющая позволяет обеспечить правильный раскрой с высокой точностью;
• при работе с устройством можно выполнять не только распил по прямой линии, но и выполнение работ по выполнению криволинейного реза;
• заготовка при использовании направляющей легко и аккуратно режется как в продольном, так и поперечном направлении;
• с этим приспособлением легко обрабатывать заготовки под один стандарт;
• устройство дает возможность делать обработку нескольких заготовок по одному шаблону;
• работа с направляющей шиной обеспечивает высокую степень безопасности в работе.

Виды направляющих

Весь арсенал этого вида приспособлений можно классифицировать по нескольким признакам, обеспечивающих выполнение задач при обработке заготовок. Чаще всего деление на подвиды проводится в зависимости от той конструкции, что имеет направляющая шина. В зависимости от конструкции они бывают:

• двусторонние;
• односторонние;
• симметричные и асимметричные.

Кроме своей конструкции они могут разделяться по таким признакам:

• В зависимости от конструкции циркулярной пилы, ее режущего органа, дополнительных функций инструмента – рельсового типа, плоские шины, с уголковыми упорами, с роликовой кареткой.
• По размерам – короткие 0,8-1,1 метра, средней длины до 1,4-1,8 метра, длинные свыше 1,8 метров.
• Наличие дополнительных устройств и функций, расширяющих возможности работы — линейка для ручной циркулярной пилы, устройство для криволинейного реза, ограничитель.
• Материал изготовления – алюминий, пластик, металл, дерево.
• Наличие съемных дополнительных устройств – транспортира, ограничителей, сменных шин, направляющих, фиксаторов.

Направляющие шины, как правило, изготовители разрабатывают под свою линейку циркулярных пил, поэтому, вполне возможно, что приобрести приспособление для конкретной модели циркулярки в обычном магазине и не получиться. Что касается универсальных направляющих, то при их использовании количество операций обычно сводится к минимуму – раскрой материала и обработка торцов. Для того чтобы работать с криволинейными линиями или делать пропил строго определенной длины придется использовать специальные фирменные направляющие или попытаться изготовить их самостоятельно.

Особенности

Конструкция направляющей для циркулярной пилы учитывает особенности основных элементов инструмента. Это, прежде всего, конструкция подошвы станины, наличия пазов и направляющих на ней, специфику крепления двигателя на станине, дополнительные устройства. К числу последних относится линейка, ограничители, фиксаторы и устройство для распила радиусных и криволинейных деталей. Кроме того, к особенностям относятся и устройства, позволяющие работать не только на горизонтальной плоскости, но и на вертикальной.

Как выбрать

Когда речь идет о покупке фирменного устройства, прежде всего, нужно оценить, насколько необходима направляющая в домашнем арсенале. Если речь идет о постоянном использовании, то здесь рекомендуется присмотреться к направляющей с самой богатой комплектацией со всеми болтиками, струбцинами, транспортиром и линейкой. Для эпизодического использования можно приобрести базовую комплектацию с минимальным набором функций.

При выборе необходимо оценить также и характеристики самой циркулярной пилы – диаметр пильного диска, мощность двигателя, размеры платформы и ее функциональность. С практической точки зрения, нужно оценить возможность работы циркуляркой с разными материалами – древесными плитами, досками, мебельным щитом. Здесь важно правильно подобрать длину и ширину направляющей, чтобы она была больше обрабатываемой детали на 2 длины подошвы.

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним. Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Как правильно отрегулировать

Важным моментом в пользовании этим приспособлением выступает правильная регулировка перед началом работ. В зависимости от типа работ и обрабатываемого материала выбирается расположение установки шины и точки ее фиксации. Правило прикладывается к линии реза так, чтобы край подошвы ложился на нее с минимальным перекосом. После этого регулируется положение пильного диска. Диск пилы открывается от защитного кожуха и по краю диска делается замер относительно линии разметки сначала, с одной стороны, а потом, с другой стороны заготовки. После того как сделана регулировка шина фиксируется прижимами. Если есть необходимость делать распил под углом, то при помощи станины делается регулировка положения диска. Для того чтобы пилить под углом 45 градусов достаточно изменить угол при помощи регулировки циркулярки, чтобы получить больший угол необходимо изменить угол наклона самой шины относительно плоскости заготовки. В таком случае под упор подкладывается небольшие пластины из пластика или клинья из дерева.

Как видно, собрать направляющую шину для циркулярной пилы своими руками достаточно просто. Необязательно покупать фирменную профессиональную шину, для самой простой достаточно взять дощечку ламината и отрезок алюминиевого профиля, а вместо дорогих быстрозажимных струбцин использовать обычные болты и гайки-барашки. Такая самоделка обеспечит существенную экономию времени и средств, а ровный качественный рез будет не хуже чем у профессиональной шины.

Направляющая шина для циркулярной пилы…

Много букаф, мало фоток… Сорян… )))
Не Много предыстории…
Года четыре назад нужно было распилить много фанеры и я задумался о шине для циркулярки… Была у меня паркетка от Интерскола ДП-165… На ее подошве нет паза для шины и я сделал шину из фанеры и алюминиевого уголка… После двух резов я понял что это фиаско и фанерка ушла на полку с обрезками… Фото не сохранил, ибо разочарованию не было предела… )))
Было принято решение прикупить пилу под шину вместе с шиной под нее… Погуглив и поняв что цены не очень-то гуманные, а некоторые очень даже заоблачные пришел к решению… Так-как фанеру (а в дальнейшем как оказалось и ОСП) пилить нужно было не для столярки, а для стройки, где точность реза в 1-2 миллиметра не очень и критично, то и не зачем нам эти Тритоны, Боши и Макиты…
Была куплена самая дешевая на тот момент дисковая пила под шину, ей оказалась Интерскол ДП-235…
Посмотрев ролики на ютубе понял что нужна тяжелая (именно ТЯЖЕЛАЯ) шина, чтобы не использовать струбцины… Ну и антисколы мне тоже без надобности под мои нужды…
Из фанеры 21 мм, стального квадрата на 16 мм и остатков старого ламината была создана вторая версия «самодельной шины для дисковой пилы для раскроя листовых материалов» так подобное и гуглиться… )))
Обычная фанера была использована по тому что, не смог в нашем маленьком городке найти ламинированную, почему и ламинат к ней прикрутил… Чтобы пила скользила легче… И сама направляйка из стали, а не из алюминия по той же банальной причине… Так что, как говаривал мистер Филеас Фогг «Используй то что под рукою и не ищи себе другое»… )))

Изготовление было не слишком замороченное… Фрезой на 16 мм был выбран паз в фанере, в него посажен квадрат, прикручен ламинат в стык к квадрату и по итогу пила сама себе отрезала кромку, по которой потом и резалась другая фанера… Чтобы шина не скользила, на обратную часть была приклеена матерчатая изолента…
По факту шина оказалась очень даже удачной и за лето с помощью ее было перепилено маленькая горка фанерки и ОСП… Дешево и сердито… )))
Итак, в этом году карантин вроде-бы не намечается (тьфу-тьфу-тьфу) и в планах перепилить еще одну горку ОСП, только вдоль… Что данной шиной в 1,5 метра делать не очень то и удобно (имеется опыт)… Мотаясь по мебельным базам зимой, когда делал себе кухню, наткнулся на 18 миллиметровую ламинированную фанеру размерами 1440х1220… Вот оно! Воскликнул я и прикупил себе лист на пробу… Из него и будут сделаны две шины для реза вдоль и поперек… Ламинат теперь не нужен, а квадрат еще остался с тех пор… Пришлось брать хлыст на 6 метров, меньше не продавали…

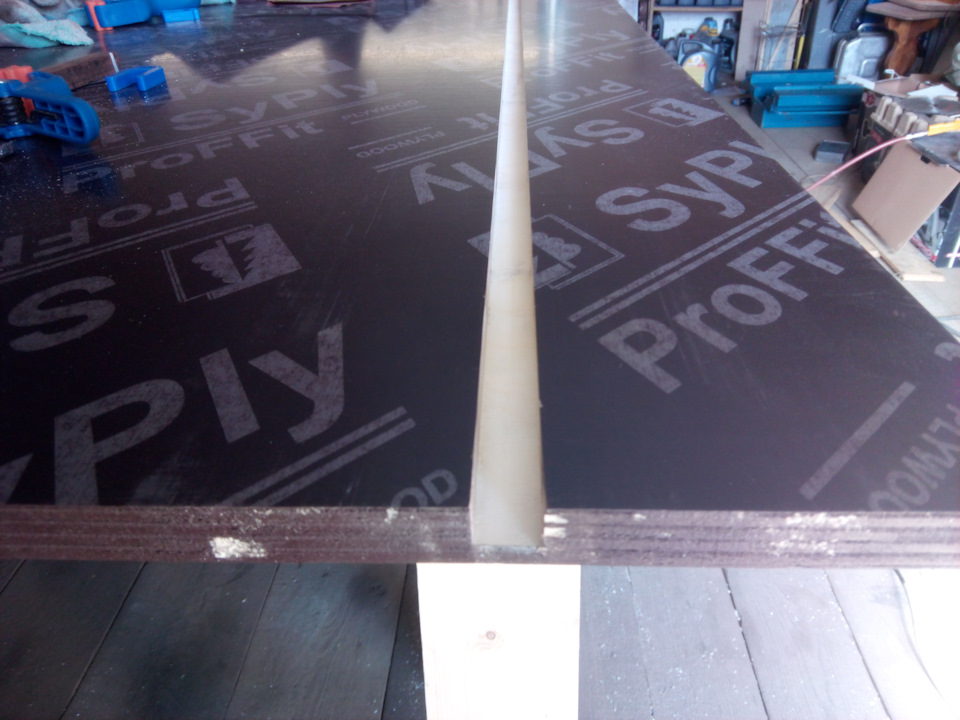

На расстоянии примерно в 13 см, 16 мм пазовой фрезой сделал паз глубиной в 11 мм…

В квадрате сделаны отверстия 3 мм с шагом в 10 см…

Квадрат вставлен в паз и просверлены отверстия для крепления в фанере, используя отверстия в квадрате как кондуктор…
Потом отверстия в квадрате рассверлены до 6 мм и раззенкованы до 12 мм под величину самореза… Квадрат прикреплен и шина отрезана в размер…

Хвостики саморезов удалены болгаркой самым варварским способом…

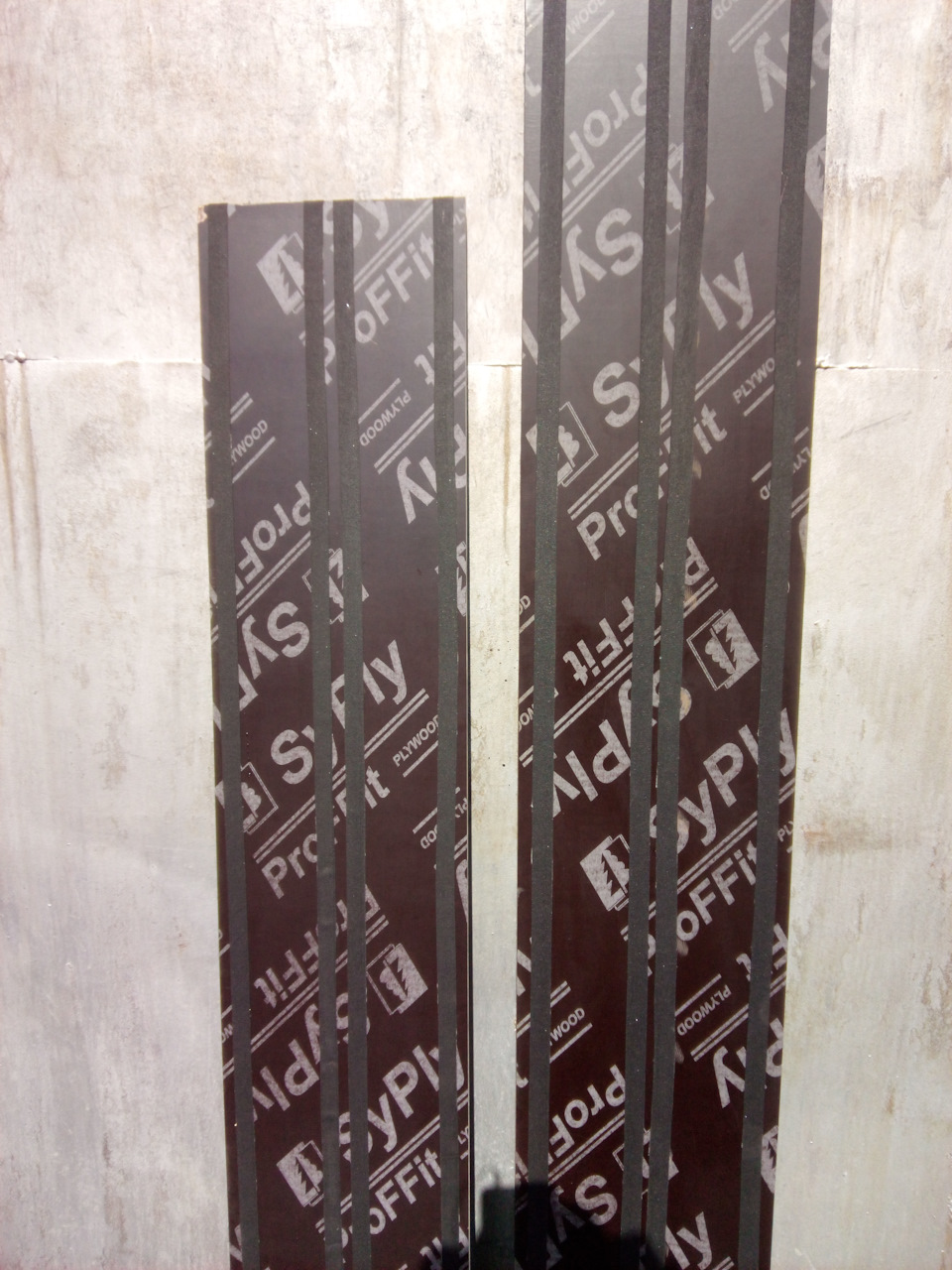

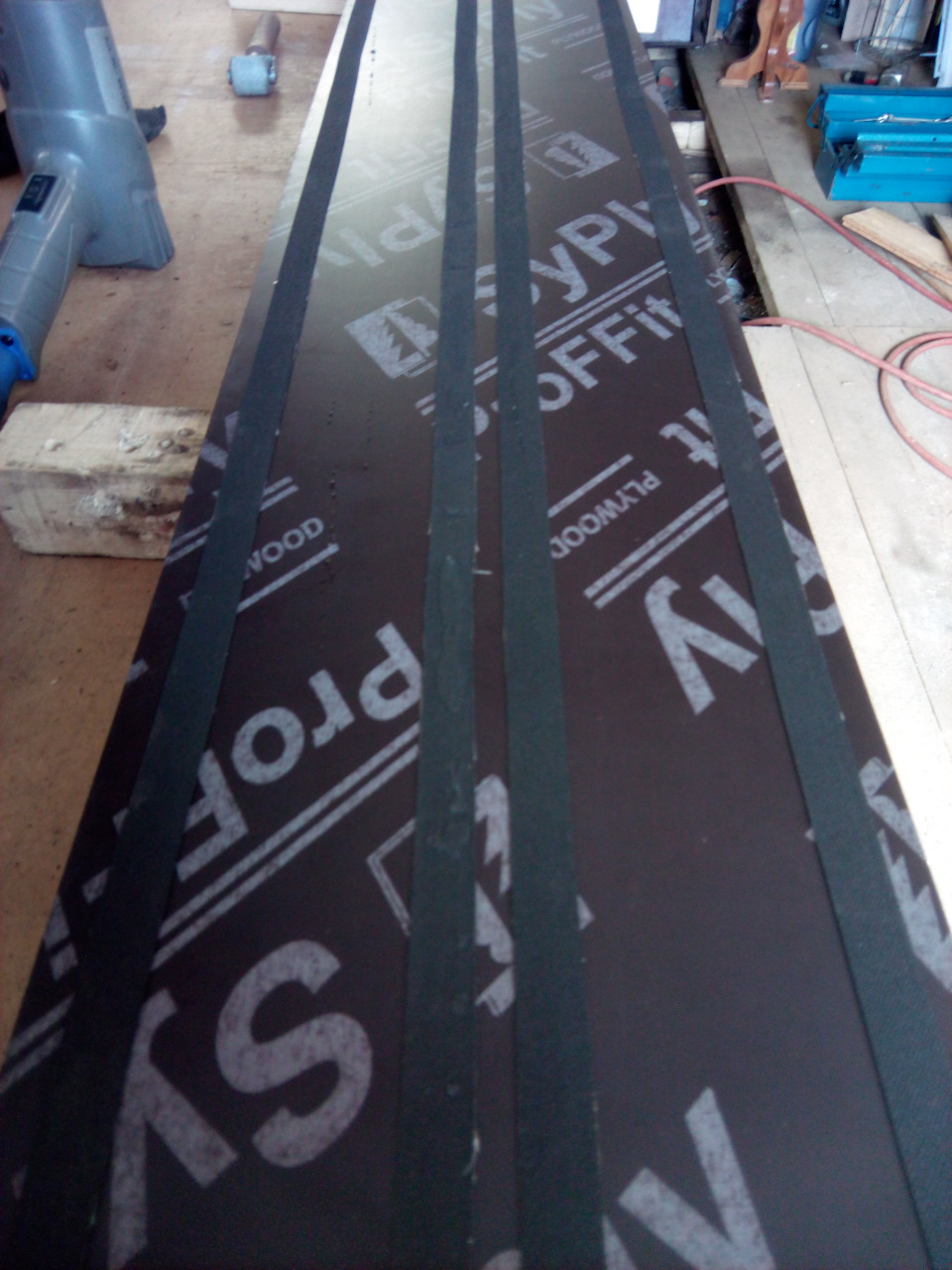

Так как на улице температура около +10 то приклеена антискользящая изолента с помощью фена и ролика для приклейки шумки на авто…

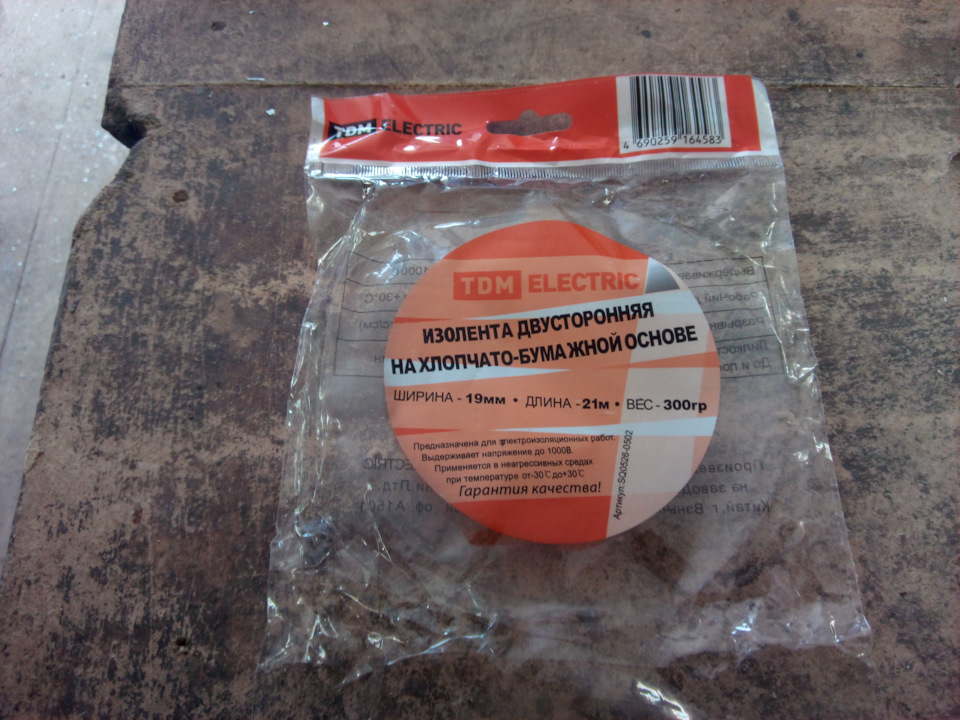

Первый раз попалась матерчатая изолента которая нормально разматывалась и клеилась…

Осталось изоленту к торцам прибить степлером для надежности и можно будет пользоваться…

Как пользоваться ручной циркулярной пилой — секреты и техники правильной и безопасной работы с опасным инструментом

Ручная циркулярная пила, как и любой другой автоматический ручной инструмент, является устройством, применение которого связано с определенными рисками и опасностями. Прежде всего возникает реальная возможность повреждения тела острым пильным диском, кроме того, сама заготовка для распила может повести себя неадекватно и нанести травму.

Чтобы избежать возможного травмирования, мы представим в статье все правила и методы безопасной работы с ручной циркулярной пилой.

Техника безопасности при работе ручной дисковой пилой с деревом

Техника безопасности при работе с ручным инструментом включает в себя целый комплекс мероприятий, который состоит из проверки оборудования, его подготовки, пробного пуска, а также обеспечения себя безопасным рабочим местом.

Подготовка инструмента

Подготовка ручной циркулярной пилы включает в себя следующие мероприятия, кстати, данные действия актуальны и для стационарной циркулярки:

1. Диск надежно крепится к посадочному шпинделю и затягивается плоской гайкой. Для этого используется специальный ключ, который поставляется в комплекте к устройству. Как правило, резьба гайки имеет противоположное направление к вращению диска включенной циркулярки. Таким образом гайка идет «в затяг» при работе.
2. На диск одевается специальный кожух, который закрывает его верхнюю – нерабочую или «мертвую» часть и оставляет открытой низ диска.
3. Теперь можно включить циркулярку, надежно удерживая ее в руках. Дается пробное вращение. Циркулярка не должна вибрировать и издавать посторонние звуки.

Если все-таки при пробном пуске возникает вибрация и посторонние шумы, то циркулярка останавливается, проверяется затяжка диска. Если после повторной протяжки признаки неудовлетворительной работы повторились, значит проблема в механизме циркулярной пилы. Работать таким инструментом категорически запрещается.

Важно! Запрещается работать пилой без остановок – это дает чрезмерную нагрузку на двигатель, что приводит к перегреву и раннему выходу из строя.

Подготовка рабочего места

Прежде всего рабочее место не должно быть захламлено. Распилы производятся на удобном и устойчивом верстаке или столе. Заготовка должна равномерно лежать на поверхности стола.

Толщина стола должна позволять закрепление дерева под распил с помощью струбцин или тисков. Запрещается самостоятельно или при помощи посторонних лиц удерживать заготовку руками. Исключение составляет только метод работы на стационарной циркулярке, когда заготовка вручную подается к диску.

Кроме того, рабочее место должно быть достаточно освещено, проветриваться и позволять свободное перемещение мастера вокруг верстака.

Заготовки, какие должны быть, что можно пилить, а что категорически нельзя?

Ручная циркулярная пила предназначена для распила листового дерева, фанеры, бруса и отдельных досок, но при этом существует ряд ограничений.

• Сборные панели, типа сколоченной вагонки. Так как в месте смыкания при распиле заготовка будет подхвачена и выброшена диском пилы.
• Деревянные листы с металлическими штифтами.

Что касается металла, то используя специальное оснащение – диски с мелкими зубцами, можно распиливать алюминиевый профиль. Но категорически запрещается распиливать сталь, чугун и другие прочные металлы.

Допускается распил металлической проволоки «катанки», тонкого арматурного прутка и керамической плитки. Но при этом сменный диск быстро придет в негодность. Лучше всего использовать для резки металла болгарку с отрезным диском или электросварку .

Как правильно держать?

Есть конкретный регламент при работе с ручным пильным инструментом, он полностью отражает методику работы.

Для работы с ручной циркулярной пилой существует ряд обязательных правил:

• Инструмент крепко и надежно удерживается. При этом есть один важный нюанс – ручная циркулярка имеет всего одну рукоять для правой руки, левая рука ладонью ложится на верх защитного кожуха. Правой рукой инструмент подается по направлению реза, а левой центруется и прижимается к заготовке. Держать циркулярку одной рукой запрещается. Более крупные модели циркулярок оснащены боковой направляющей рукоятью.
• Стоять нужно сбоку от пропила. Категорически запрещается вести циркулярную пилу на себя. Все движения делаются вперед от себя, а сам мастер стоит сбоку от заготовки.

Те же самые приемы применяются для стационарных циркулярных пил и ручных УШМ (болгарок).

Пошаговый алгоритм для начинающих: от подготовки до запуска и остановки пилы

Следующие советы и рекомендации пригодятся как новичкам, так и более продвинутым пользователям циркулярных пил.

Допустим, вам необходимо распилить листовую фанеру. Что для этого нужно?

• Фанерный лист закрепляется на верстаке с помощью струбцины, таким образом, чтобы часть фанеры находилась над столом.
• Проверяется устойчивость стола и заготовки.
• Под фанерой не должно быть никаких посторонних предметов и загрязнений.

Далее работа с циркуляркой, которая разделена на два этапа:

Настройка циркулярно й пилы – это выставление необходимого зазора между направляющим шпицем (он же расклинивающий нож) циркулярной пилы и диском. При этом расстояние между гранью шпица и зубьями диск а не должно превышать 0,25 мм. В противном случае диск начнет вибрировать.

Большинство циркулярок продаются с зафиксированным шпицем, но после нескольких лет эксплуатации пилы, он начнет изнашиваться, появится люфт. Если циркулярка новая, то следует просто осуществить контрольную проверку.

Полная проверка циркулярной пилы осуществляется следующим образом:

• Устройство берется в руки диском от себя. Разумеется, что перед мастером не должно быть никого.
• Нажимается кнопка вращения диска. Ее следует нажимать «поддавая» ускорение диска, приотпускать и снова нажимать. Звук от вращения равномерный, без посторонних шумов, а циркулярка легко удерживается в руках.

Теперь можно приступить к работе.

Виды производимых работ

С помощью циркулярных пил можно производить следующие работы:

• Если две заготовки уложить в одной плоскости, то их можно торцевать взаимно друг к другу. То же самое можно делать с широкой доской, если к ней приложить специальный упор.
• Деревянные доски можно подравнивать, если требуется их укладка встык друг к другу, например при укладке полов.
• С торца доски можно снять фаску или угол.
• Можно сделать продольный и поперечный распил под углом.
• Из бруса или доски можно выбрать четверть или сделать паз.
• Листовой материал может быть раскроен в любом направлении с помощью специальной направляющей.
• Циркулярка может разрезать пластик или любой твердый полимер.
• Ручная циркулярка может быть смонтирована на каретку или стол для стационарного использования.

Какие приспособления использовать в работе?

Для повышения качества распилов и увеличения производительности при работе ручной циркуляркой рекомендуется использовать различные приспособления. Их можно купить, дополнив комплектацию ручной циркулярки, или изготовить самостоятельно.

Советуем почитать полезную и интересную статью о техниках ровного распиливания дисковой пилой с использованием приспособлений и без них.

Как пользоваться направляющей шиной?

Направляющая шина представляет собой ровную перекладину. Некоторые шины оснащаются встроенным п узырьковым уровнем, который позволяет вымерять прямолинейность направления реза.

Шина прикладывается к заготовке и становится направляющей для диска циркулярки. Крепиться к заготовке зажимами или струбцинами.

Следует отметить, что сам диск находится посередине направляющей скобы, именно к грани скобы прикладывается направляющая шина . Поэтому при разметке следует учитывать расстояние от диска до края скобы.

Рекомендуем почитать интересную статью — пошаговое руководство, о том, как сделать направляющую шину своими руками.

Как пользоваться параллельным упором?

Есть 2 варианта параллельного упора: заводского исполнения и самодельного. Первый тип идет в комплекте с пилой и представляет собой планку, которая закрепляется пиле на нужном расстоянии и позволяет выполнить ровное отпиливание заготовки.

Самодельный параллельный упор представляет собой конструкцию из вытянутой прямоугольной планки, на конце которой закреплен упор, перпендикулярный планке.

Он служит для того, чтобы перпендикулярным ограничителем закрепить планку к ровной поверхности верстака или стола, а саму планку использовать в качестве направляющей. Ведя циркулярку по планке, можно получить ровный отрез, а сдвинув перпендикулярный упор относительно края стола, можно выполнить второй рез с такой же прямизной.

Как пользоваться кареткой?

Каретка представляет собой отдельную подвижную конструкцию, которая монтируется над заготовкой. Ее используют для ускорения и некоторой автоматизации процесса распила длинных досок и листовых материалов.

Каретка состоит из двух направляющих, самой каретки на подшипниковых опорах, которые позволяют ее движение по направляющим, а также крепежных элементов, фиксирующих циркулярную пилу.

Циркулярка включается и подается кареткой относительно заготовки. Также это позволяет обезопасить процесс работы, главное, чтобы циркулярка была надежно закреплена в каретке.

Как работать без верстака и можно ли?

Работать без верстака циркулярной пилой категорически запрещается и попросту невозможно. Даже если сама циркулярка закрепляется диском наверх, то она крепится именно к верстаку.

Допускается работа без стола, когда необходимо выпилить проход в деревянной стене или распилить закрепленный алюминиевый профиль и никак иначе. Данный вариант работы подразумевает стационарное расположение заготовки.

Удерживать заготовки навесу запрещается.

В статье были представлены способы работы с ручной циркулярной пилой, а также методы и правила, которые гарантируют безопасное и правильное применение. В заключение напомним о том, что чтение руководства по эксплуатации перед началом работы является лучшим подспорьем в обеспечении личной безопасности при работе с ручными электрическим инструментом.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Как сделать направляющую для дисковой пилы своими руками

Каждый человек, который хотя бы один раз пользовался циркуляркой, знает, насколько сложно делать ровный рез. Чтобы хоть как-то упростить эту задачу, некоторые пользуются специальной направляющей. Эта конструкция поможет делать идеально ровные разрезы. Создается направляющая для циркулярной пилы своими руками.

Направляющая шина — что это

Прежде чем самостоятельно создать такую конструкцию, необходимо ознакомиться с ее основными особенностями.

Направляющей шиной называют специальную рельсу, которая отвечает за скольжение пилы вперед и назад. При этом она ограничивает движение инструмента и поэтому его нельзя будет направить влево или вправо.

Используется данное устройство не только для обеспечения ровного реза. Также оно помогает уменьшить число сколов в местах, где соприкасалась пила с распиливаемой древесиной.

Дополнительная информация! Иногда направляющие входят в комплектацию циркулярных пил от Бош и Интерскол.

Функции направляющих шин

Есть несколько основных функций, которые выполняют эти конструкции:

• повышение точности при распиливании больших материалов;
• улучшение качества при создании криволинейного реза;
• упрощение создания деталей в соответствии с определенным стандартом;
• возможность изготовления нескольких деталей по одному шаблону;
• повышение безопасности при использовании циркулярных пил.

Также при помощи направляющих удастся делать раскрои с высокой точностью.

Достоинства самодельной направляющей шины

Многие считают, что шины самоделки не имеют преимуществ. Однако на самом деле они обладают целым рядом достоинств:

• простота использования;
• многократное применение;
• долговечность;
• универсальность.

Есть у самодельных конструкций и свои недостатки. Главный минус заключается в том, что сделать их непросто. Поэтому чтобы не возникало проблем, необходимо заранее разобраться, как сделать направляющие для циркулярки своими руками.

Требуемые материалы и инструменты

Прежде чем приступить к изготовлению конструкции, необходимо ознакомиться с перечнем необходимых инструментов и материалов:

• деревянные заготовки: плиты, фанера, ламинат;
• бруски из дерева толщиной от 10 см;
• саморезы, шурупы, болты или гайки;
• дрель со сверлами;
• отвертки или шуруповерт.

Дополнительная информация! Вышеперечисленные инструменты необходимо подготовить заранее, чтобы они были под рукой во время создания направляющей.

Подробная инструкция для изготовления

Чтобы сделать шину для циркулярки самому, необходимо заранее ознакомиться с основными правилами ее изготовления.

Из фанеры

Конструкция из фанеры изготавливается в несколько последовательных шагов:

1. Отключить дисковую пилу от источника электроэнергии.
2. Измерить расстояние от диска пилы до паза, который находится на опорной платформе.
3. Обрезать фанерную полоску таким образом, чтобы ее ширина была на миллиметр меньше расстояния, полученного в прошлом пункте.
4. Закрепить полосу к широкому фанерному отрезку.
5. Вторую полосу прикрепить параллельно к основанию инструмента.

Важно! Прежде чем самостоятельно делать направляющую, необходимо создать чертеж с точными расчетами.

Шина из алюминиевого профиля

Некоторым людям хочется сделать более прочную и качественную конструкцию. Для этого они используют алюминиевый профиль. Единственное серьезное отличие таких изделий от фанерных заключается в том, что в направляющий зазор устанавливается П-образный профиль из алюминия. С его помощью удается в разы повысить жесткость всей конструкции. Благодаря этому увеличивается и точность среза.

При создании алюминиевых шин в качестве ограничителей часто используется толстая фанера. Однако вместо нее лучше установить несколько пластин из фторопласта. Этот материал более эффективен, так как у него низкий коэффициент трения.

Другие разновидности

Сделать направляющую шину для дисковой пилы своими руками можно из рельсового стусла. Чаще всего это приспособление используется при поперечном срезе материалов. Оно состоит из двух уголков, которые параллельно соединены друг с другом. Их концы должны быть прикреплены к железному или фанерному основанию.

Если рельсовое стусло будет использоваться в циркулярной пиле, прикреплять его надо при помощи металлических шпилек или болтов. Устанавливать конструкцию надо повыше, чтобы она не соприкасалась с рабочей поверхностью.

Дополнительная информация! Некоторые в качестве направляющей шины используют линейку из строительного правила. Однако такая конструкция не очень удобна, так как ее надо настраивать перед каждым использованием.

Дополнительные функции направляющей шины

Подобные конструкции имеют ряд дополнительных функций, с которыми надо ознакомиться перед использованием самодельной шины для ручной циркулярной пилы:

• защищает распиливаемый материал от повреждений;
• позволяет отрегулировать точную длину разреза;
• в разы ускоряет процесс распиливания древесины;
• надежно фиксирует древесину на рабочей поверхности.

Дополнительная информация! Вышеперечисленными дополнительными функциями могут похвастаться как фирменные направляющие, так и самодельные конструкции.

Как правильно отрегулировать

Прежде чем начать работать, необходимо правильно отрегулировать конструкцию. Придется самостоятельно выбирать оптимальное место расположения и точку для дальнейшей фиксации.

Необходимо располагать устройство таким образом, чтобы его край ложился к линии разреза ровно и без перекосов. После этого надо отрегулировать размещение пильного диска. Его необходимо оторвать от кожуха и перпендикулярно выровнять относительно режущей линии.

Когда диск и направляющие будут отрегулированы, конструкция фиксируется прижимками. Это делается, чтобы минимизировать колебания, которые могут появиться во время работы пилы.

Важно! Чтобы распиливать древесину под углом 45 градусов, понадобится отрегулировать циркулярку или же настроить угол наклона на самой шине. Делать это надо очень внимательно, чтобы не допустить ошибок во время регулировки наклона.

Полезные советы

Есть несколько полезных рекомендаций, которые помогут новичкам пользоваться циркуляркой с направляющей:

• Необходимо использовать специальные шаблоны-заготовки. С их помощью удастся быстро делать одинаковые детали.
• Перед началом работы надо заранее все отрегулировать и настроить. Только на правильно настроенном инструменте удастся качественно резать древесину.
• Не стоит работать за циркулярной пилой слишком долго. Инструмент надо периодически отключать, чтобы он не перегревался.
• Нужно надежно прикрепить шину. Нельзя, чтобы она скользила по рабочей поверхности. В качестве креплений можно использовать болты или шурупы.
• Если во время распиливания циркулярка начала резко сбрасывать обороты, ее надо отключить. Такое часто случается, когда инструмент долгое время беспрерывно работает и начинает перегреваться.

Важно! Если понадобилось выпиливать ровный срез, надо обязательно использовать направляющию. Без нее сделать это довольно сложно.

Циркулярная пила — незаменимый инструмент, который позволяет быстро нарезать изделия из дерева. Люди, которые хотят выполнять работу качественно, должны пользоваться специальными направляющими. Такие конструкции можно приобрести или сделать самостоятельно.
