Цвет провода фазы, заземления, ноля. Цветовое обозначение и маркировка проводов в электропроводке
Цвет провода фазы, заземления, ноля. Цветовое обозначение и маркировка проводов в электропроводке. Как распознать кабель фазы и ноль по цвету.
4 comments
Для систематизации и упрощения проведения электромонтажных работ используются различные приёмы.
Так, провода изготавливаются со специальной цветовой маркировкой, что необходимо для быстрого, а главное правильного определения электриками ноля, заземления и фазы, не используя при этом дополнительного оборудования. Неправильное подсоединение токопроводящих жил может привести к поражению током, замыканию или же возгоранию. Поэтому в соответствии с ПУЭ каждая жила должна иметь свой определённый окрас.

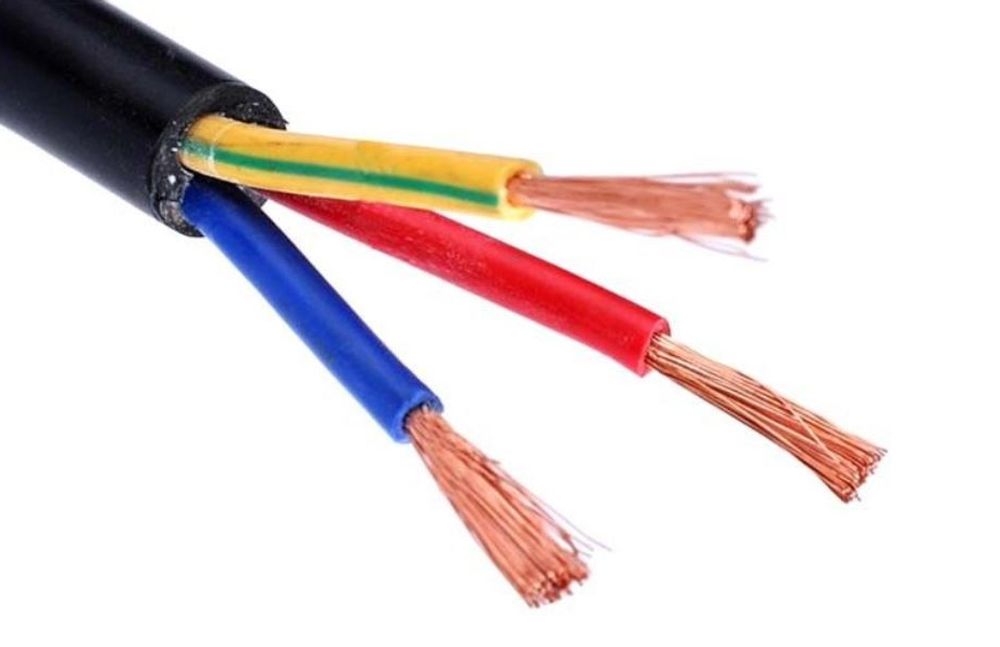

Итак, по имеющимся стандартам, цвет изоляции «земли» окрашивают в жёлто-зелёный цвет. Возможны также вариации в чисто зелёном или жёлтом цвете. На электросхемах «землю» маркируют как «PE».
Нейтраль окрашивают в синий или же голубой цвет, а на схемах обозначается как «N».
Варианты обозначения провода фазы – белый, бирюзовый, чёрный, коричневый, оранжевый, фиолетовый, красный, при этом в большинстве случаев применяют чёрный и коричневый цвет.
В целом при знании элементарных правил маркировки каких-либо неясностей быть не должно. Однако периодически возникают вопросы при проведении работ на электролинии. Так, к примеру, нужно знать, что существует обозначение «PEN» на электросхемах. Таким образом обозначают устаревшее систему заземления TN-C с совместным заземлением и нейтралью. При использовании такой системы провод имеет жёлто- зелёный окрас с синими окончаниями.
Как следует поступать, если все провода имеют один цвет?
В подобной ситуации необходимо использовать специальную индикаторную отвёртку, которая позволяет быстро и безошибочно определять «фазу». В случае с однофазной системой, отключают питание, разъединяют провода, далее подключаются к сети и подносят отвёртку-индикатор к каждому из проводов. Загоревшаяся лампочка на отвёртке означает «Фазу».
При трёхфазной системе электроснабжения необходимо использование мультиметра с измерительными щупами. Контакт данного измерителя и нуля выдает напряжение 220 В, заземляющая жила будет выдавать значения немного ниже. Если же нет измерительных приборов, то принадлежность провода определяют по изоляции, использую в т.ч. интуитивные методы определения.
Если до проведения монтажных работ отсутствовали какие-либо отличительные обозначения проводников, то необходимо нанести соответствующие данные самостоятельно. Согласно ГОСТу, маркировка жил производится на их концах, в местах контакта с шиной. Нанесение маркировки упростят последующее проведение работ на электролинии.
Цветовая маркировка жил позволяет производить работы быстро и правильно, не допуская ошибки при подключениях и соединениях. Качественный силовой кабель всегда имеет грамотную и понятную цветную маркировку, что исключает возможность ошибки.
- Технологии, Блог, Силовой кабель, Монтаж
- Кабель, Оптика, Монтаж, Инструкции
Цветовая маркировка электрических проводов
Цветовая маркировка электрических проводов позволяет безопасно и быстро разобраться в схеме электропроводки. В первую очередь надо уточнить какая у нас проводка одно- или трехфазная, так как маркировка проводов у них разная. Во вторую очередь уточняется схема заземления.
- если в проводе две жилы, то это однофазная электропроводка
- если в проводе три жилы, то это однофазная проводка с заземлением
- если в проводе четыре жилы, то это трехфазная проводка без заземления
- если в проводе пять жил, то это трехфазная проводка с заземлением
Маркировка жил при однофазной проводке
Согласно ПУЭ-7 при однофазной проводке жилы маркируются: синий-ноль, белый (красный, коричневый) — фаза, желтый с зеленой продольной полосой — заземление. Однако некоторые производители до сих пор изготавливают провода с жилами — синий, черный, коричневый. Для таких проводов синий-ноль, коричневый — фаза, черный — заземление.
Маркировка жил при трехфазной проводке
При четырех жилах в проводе: синий, белый и коричневый — фазы, желтый с зеленой полосой — ноль. При пяти жилах: желтый с зеленой полосой — защитное заземление, голубой-ноль, остальные — фазы.
Контакты
- Тел: +7 921 565 47 44
- Эл. почта: spb-era@mail.ru
2 провода белый и синий. какой из них плюс, а какой минус. (хочу присоединить переговорную трубку для домофона)
планирую подключить переговорную трубку для домофона, от домофона идут два провода белый и синий, в трубке есть + и _. я так понял белый это +, синий минус?
Лучший ответ
А это определяйте тестером. По цветам в России определять полярность это может плохо кончиться.
А вообще присоедините — если не работает провода местами поменяйте.
А про фазу ноль не слушайте — человек не в курсе, что в домофонных сетях пользуются постоянным током.
Остальные ответы
Нет не плюса не минуса. Есть фаза, ноль и земля
Желтозелёный -земля
Синий- ноль
Фаза -коричневый, черный или белый
Это только в голливудских фильмах в бомбе нужно резать именно красный провод. В жизни нужно знать что к чему. От чего вообще эти провода и куда их планируется подключать?
методом тыка
Если ты хочешь «присоединить переговорную трубку » на ее законное место, то установщики домофонов не придерживаются какого то «глобального» правила по цветам.. .
У нас в городе встречал и красный минус, и красный плюс и т. д. .
Действуй, и впрямь, методом «тыка» — труба просто не будет работать, пока не угадаешь с вариантом (а их всего два) , сгореть или сломать — ни чего не сгорит и не сломается.
Цвета проводов: значение и маркировка
Маркировка проводов важна для грамотного и оперативного монтажа электрических устройств, комфортного ремонта и недопущения неточностей. Расцветка регламентируется нормативными документами.
Необходимость разделения по цвету проводов
Монтаж и обслуживание электрического оборудование предполагает обеспечение не просто надежности, но и безопасности. Нужно полностью исключить ошибки. С этой целью есть система обозначения цветом изоляции жил.
В Правилах устройства электрических установок предусмотрены следующие цвета:
- белый;
- красный;
- синий;
- оранжевый;
- желто-зеленый;
- коричневый;
- фиолетовый;
- черный;
- бирюзовый;
- серый;
- розовый;
- желтый.
В переделах одного оборудования цвета должны быть едиными в каждой цепи. Ответвления выполняются одинаково выкрашенными проводами. Применение изоляции без различий в цвете облегчает монтаж, ремонт и обслуживание.
Фаза
Она влечет самый большой риск для работающих с проводкой. Если будет случайный контакт с оголенной фазой, то человек получит удар током, в том числе и смертельный. Обозначаются такие провода яркими оттенками. По ним легко узнать, какой провод самый опасный. Это упрощает условия работы.
Обычно фазы имеют красный либо черный цвет, но иногда они оранжевые, белые, розовые, коричневые и так далее. Когда эти цвета взяты как основные, то работать становится легко, ведь земля и нуль имеют фиксированные цвета.
В схеме электропроводок фаза обозначается буквой L. Когда их много, то к букве добавляют цифры 1, 2, 3 и так далее. При наличии 3-фазной сети, фазы обозначают как А, В, С.
Нуль
Нейтраль обозначают голубым либо синим цветом, изредка – синим с белоснежной полосой. Он будет таким в 3-жильном, 5-жильном кабеле либо с множеством проводов. На схемах обычно рисуют нуль синим и подписывают буквой N. Как правило, его считаются рабочей нейтралью. Если сравнивать с землей, он участвует в создании цепи электрического питания. Его зачастую определяют, как «-», а вот фазу как «+».
Заземление
Земля обозначается желто-зеленым цветом. Изредка бывает просто зеленым, либо просто желтым. Есть и буквенное обозначение – «РЕ», а если она с нулем, то «PEN» и имеет зеленовато-желтый цвет.
Главное при монтаже и установке электрических приборов – делать все внимательно, соединяя между собой проводники одного оттенка. Даже малая ошибка может спровоцировать к короткому замыканию и нанести вред человеку.
