Монтаж СИП кабеля от столба к дому
Самый простой способ подключить дом к магистральной линии — это проложить кабель воздушным способом. Для этих целей идеально подходит самонесущий изолированный провод (СИП). Монтаж СИП кабеля от столба к дому можно выполнить и своими руками, но даже если Вы не собираетесь этого делать, то все равно, прочитав эту статью будете иметь хоть какое-то понятие о монтаже СИП кабеля.
Организационные мероприятия
Первым, что нужно сделать — это получить все разрешительные документы на подключение в органах энергонадзора. Если Вы решили сделать монтаж СИП кабеля от столба к дому своими силами, то обязательно согласуйте свои действия с энергонадзором. Непосредственное подключение кабеля к магистральной линии должны производить только работники энергонадзора. Самостоятельное подключение к электросети незаконно и чревато последствиями.
Выбор кабеля
Наиболее походящий и распространенный кабель для воздушного подключения СИП-4. Этот кабель стал такой популярный благодаря своей дешевизне и простоте в монтаже. Можно также использовать кабель AsXSn, или СИП-5нг он немного дороже за счет того, что изоляция у него выполнена из полимерной композиции, не распространяющей горение.
С маркой кабеля определились, теперь нужно разобраться с количеством токопроводящих жил, и их сечением. Тут все просто: если в дом заводится одна фаза, то монтаж СИП кабеля от столба к дому делаем двухжильным кабелем, если три фазы, то берем четырех жильный кабель. Для подключения дома, как правило, используют кабель с сечение 16 кв.мм. — кабель с меньшим сечением использовать запрещено, а большего, как правило, и ненужно, так как алюминиевый провод сечением 16 кв.мм. способен выдерживать нагрузку 60 А, для частного дома это более, чем предостаточно.
Из всего вышеизложенного приходим к выводу, что для монтажа СИП кабеля от столба к дому при однофазном подключении, берем марку СИП-4 2х16, или AsXSn 2х16, при трехфазном подключении СИП-4 4х16, или AsXSn 4х16.
Подбор арматуры СИП
На этом этапе многие, как правило, начинают путаться, и подбор арматуры СИП превращается в настоящий кошмар. Все потому, что мало наглядной информации, к тому же различные непонятные названия, маркировка, коды (которые у каждого производителя свои) еще больше запутывают. Но тут тоже все просто, попробуем разобраться.

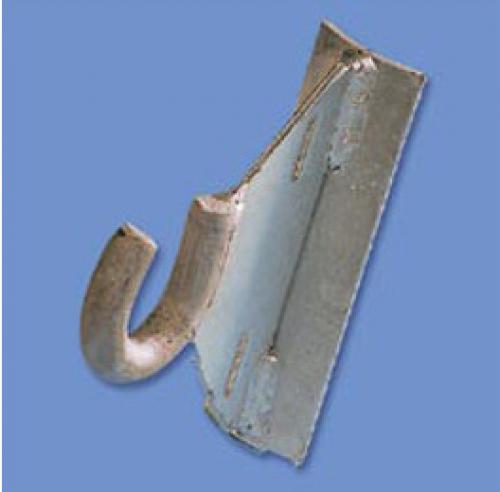

Для монтажа СИП кабеля от столба к дому используем крюки, на них будет висеть кабель. К стене дома крюк крепится с помощью анкеров, а к столбу с помощью бандажной ленты. Значит у крюка, который крепится к стене должны быть отверстия под анкер, а у крюка, который на столбе паз под бандажную ленту. Есть также крюк 2 в 1, который имеет и отверстия и паз, подходит и для стены, и для столба. Для стены здания берем крюк GHP12тд, для столба GHSO12тд. Для монтажа крюка на столбе потребуется бандажная лента, а также фиксирующая скрепа, которая фиксирует натянутую ленту.

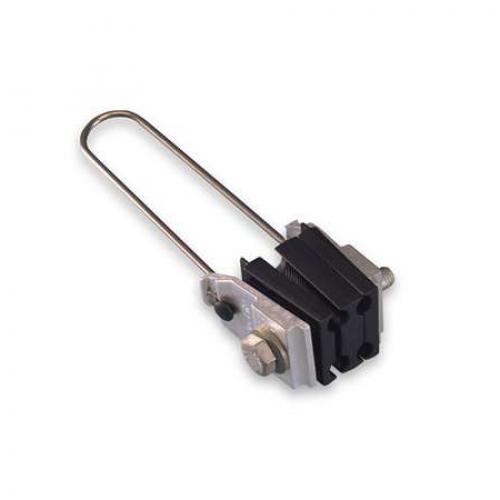

Для того, чтоб закрепить кабель на крюке потребуется клиновый натяжной зажим — 2 штуки, один со стороны столба, второй со стороны дома. Для монтажа двухжильного кабеля СИП-4 2х16 для однофазной сети используется натяжной зажим ЗА2.1, для четырех жильного кабеля СИП-4 4х16 для трехфазной сети, зажим ЗА2.2.
Для монтажа СИП кабеля от столба к дому потребуются также герметичный ответвительный зажим TTD 151, если подключение производится к изолированной линии, и зажим NTD 151, если магистраль неизолирована. Соответственно потребуется по одному зажиму на каждую жилу кабеля, то есть если речь идет об однофазном подключении, то 2 зажима, если подключение трехфазное, то зажимов нужно 4.
Чаще всего кабель крепится к крюку на стене дома, и от крюка его еще нужно довести по фасаду до вводного щита. Для того, чтоб крепить кабель СИП к фасаду используется фасадное крепление SC 93-6PC. Количество креплений подбирается в расчете 1 крепление на 70 см кабеля.
Монтаж СИП кабеля
Монтаж СИП кабеля от столба к дому начинается с установки крюков на столбе при помощи бандажной ленты, и на стене дома с помощью анкеров. Стоит заметить, что кабель на стене дома должен крепиться на высоте не ниже 2,75 м. Далее один конец кабеля зажимается в натяжном зажиме. Откручиваем гайку зажима, и отводим клин в крайнее положение, после чего заводим в зажим кабель и зажимаем гайку зажима. Зажим подвешивается на крюке дома. Другой конец кабеля натягивается, зажимается в зажиме и вешается на крюке столба.

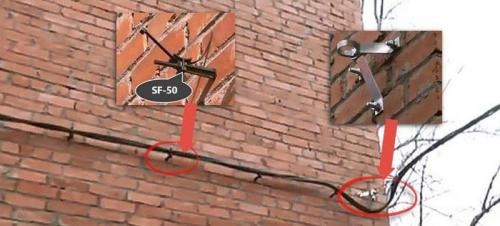

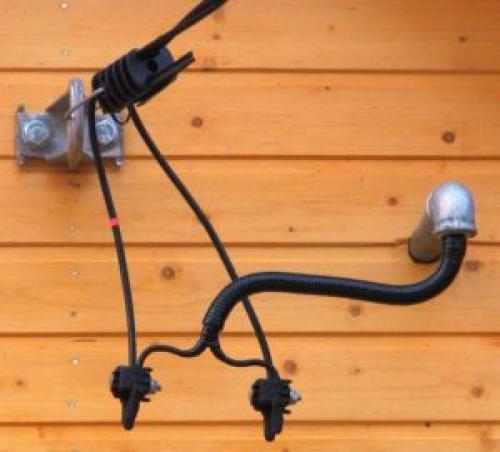

Со стороны дома кабель СИП крепится к стене с помощью фасадного крепления SC 93-6PC до нужного места (места ввода), и подключается. С помощью герметичных ответвительных зажимов кабель подключается к магистральной линии, эту операцию должен проводить только работник энергонадзора. В ответвительный зажим вставляется кабель магистральной линии, и кабель ответвления, и затягивается накидным ключом до срыва головки зажима. Также не стоит забывать, что нельзя подключать кабель к магистральной линии под нагрузкой — нужно отключить вводной автомат, а монтаж СИП нужно проводить при температуре не ниже -10°С.
Ну и конечно, как говорят: лучше один раз увидеть, чем сто раз услышать. Вот для наглядности простое и доходчивое видео о монтаже СИП кабеля от столба к дому, смотрим.
Теперь Вы знаете как сделать монтаж СИП кабеля от столба к дому, а если у вас возникли какие-то вопросы по поводу подбора арматуры СИП, или кабеля, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок , и наш консультант ответит на все Ваши вопросы.
Монтаж СИП кабеля от столба к дому

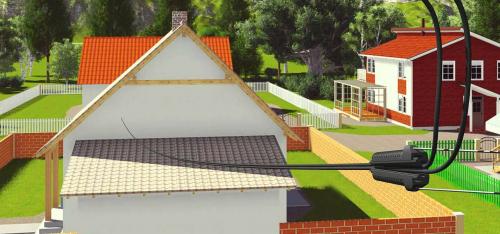

Для подведения напряжения к потребителям нужно проложить СИП от столба к дому. Самонесущий изолированный провод (СИП) — это современное решение, лишённое множества недостатков ранее использованного варианта. До появления СИП подвод выполняли при помощи оголённых проводов, зафиксированных на изоляторах.
Такой способ монтажа создаёт условия для схлёстывания и обрыва проводников при сильном ветре, окисления проводов в местах соединений, появления различных проблем, связанных с разрушением изоляторов, ослаблением крепления крюков. При использовании оголённых проводов всегда присутствует опасность возникновения короткого замыкания, способного вывести из строя бытовую технику или оставить без электричества множество домов.
Преимущества СИП
- Проводники изолированы при помощи сшитого полиэтилена, устойчивого к атмосферным воздействиям.
- Высокие изоляционные свойства провода исключают случайные поражения электрическим током при монтаже, ремонте, эксплуатации, исключают короткие замыкания из-за касания проводников или обрыва.
- Низкие расходы на монтаж благодаря возможности вести провода по фасадам подключаемых объектов, использовать короткие опоры, организовывать совместную подвеску, а также отсутствию необходимости применять изоляторы и траверсы.
- Снижение электропотерь из-за уменьшения реактивного сопротивления, возникающего в изолированных проводниках.
Материалы
Для монтажа СИП от столба к дому потребуются специальные крепёжные элементы. Составим перечень требуемых материалов без указания производителя и спецификации изделий, так как они могут отличаться. Укажем только названия крепёжных элементов.
Перечень материалов для крепления СИП:
-
-
- Кабель СИП-4 2х16 для однофазного электроснабжения или СИП-4 4х16 для трёхфазного электроснабжения.

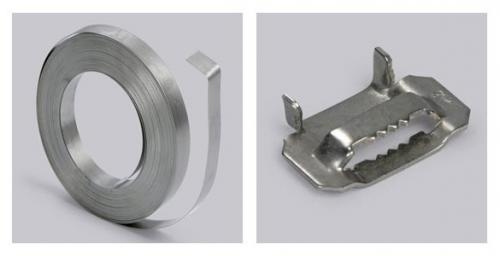

- Металлическая бандажная лента для фиксации крюка на столбе.
- Бандажный и настенный крюк с анкерными болтами.
- Две металлические скрепы для фиксации СИП и бандажной ленты.
- Два анкерных зажима.

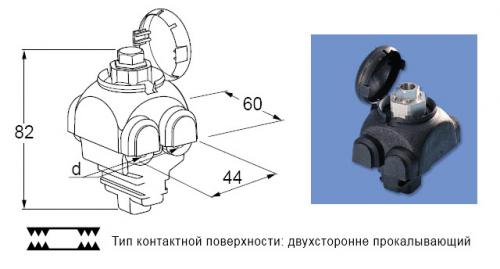

- Восемь прокалывающих зажимов для подключения трехфазного напряжения или четыре – для ввода двухфазного.
-
Монтаж кабеля от столба к дому
Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.
Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.
Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.
Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

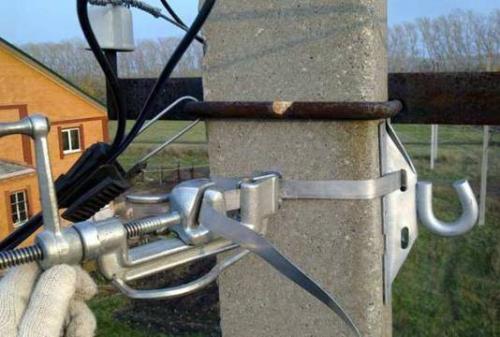

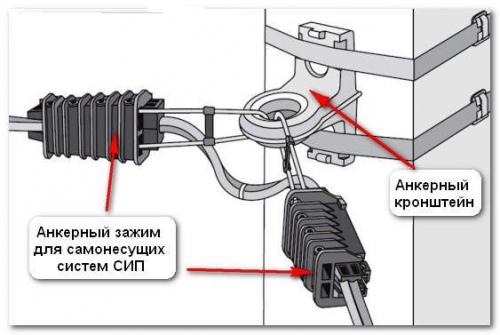

На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.
Как ввести сип в дом
Ввод провода в дом проводят по-разному. Многие предпочитают сократить до минимума количество соединений, выполняя ввод через стену без использования проводов других типов и характеристик. Некоторые считают наличие дополнительных соединений необходимым условием обеспечения высокого уровня безопасности.
Обычный провод СИП поддерживает горение, поэтому ввод СИП в деревянный дом многие предпочитают не выполнять, заменяя его на кабель ВВГнг. Для повышения уровня безопасности и желания исключить дополнительные соединения рекомендуется покупать СИП марки Н. Ввод в дом выполняют в пластиковой или металлической трубе, способной защитить конструкцию от грызунов.
Основные моменты ввода СИП в дом
-
-
- Если кабель потребуется вести к точке входа в помещение по стене, то для его фиксации потребуется приобрести дистанционные зажимы. Они позволяют закрепить провод на кирпичной стене или других поверхностях на расстоянии минимум 6 см от них.
- После ввода СИП-4 в дом убедитесь, что снаружи он изгибается вниз по фасаду. Если он будет висеть под углом к дому, то по поверхности изоляции будет стекать влага, попадая в защитную трубу и в помещение. Уплотнительные материалы помогут избежать проникновения воды внутрь, но лучше исключить возможность намокания места ввода.
- Выполняйте ввод СИП в дом по ПУЭ, а также обязательно согласуйте работы с энергоснабжающей компанией. Кроме основных правил, они могут предъявлять свои требования к монтажу СИП.
Подземный способ ввода
Прокладывать СИП под землёй запрещено, так как провод дополнительно не защищён от механических нагрузок, агрессивного воздействия грунтовых вод и химических веществ. Он предназначен только для воздушной прокладки линии электропередачи.
Если возникла необходимость подвести такой провод к гаражу или другому потребителю под землёй, то делают это путём подготовки траншеи и укладки провода, предварительно помещённого в металлическую или пластиковую трубу. Ввод в дом выполняют через отверстие в фундаменте, под ним или через стену, поднимая провод по фасаду до точки входа.
Применение и монтаж СИП кабеля
Основная сфера использования самонесущего провода — передача и распределение электричества в силовых и осветительных воздушных линиях электропередач.
Он активно применяется в строительстве магистральных ЛЭП и их ответвлений для ввода в различные жилые и хозяйственные здания и сооружения.
Преимущества СИП
В сравнении с обычными голыми проводами этот обладает целым рядом преимуществ, с чем и связано его широкое применение:
- Используемый для изоляции полиэтилен сводит на нет большинство негативных факторов внешней среды. К примеру, СИП практически не обрастает мокрым снегом и льдом, исправно работает в широком диапазоне температур.
- Проводящие ток жилы практически не несут никакой механической нагрузки, т.к. большую часть воспринимает прочная несущая жила. Соответственно, риск обрыва проводов минимален;
- Невозможно хищение электроэнергии путем наброса проводов, что помимо экономии также снижает число электротравм населения;
- Имеет крайне низкую пожароопасность;
- При случайном соприкосновении проводов между собой, ветками деревьев, грузоподъемной техникой и т.д. не происходит замыкания, а значит, перебоев с подачей электричества;
- Еще одно важное достоинство провода – монтаж, отличающийся простотой и быстротой.
СИП обходятся лишь немногим дороже обычных проводов, применяемых в электроснабжении, но эти затраты быстро окупаются.
Технические характеристики, монтаж
Перед монтажом проводов должны быть выполнены следующие шаги:
- Подготовка воздушной линии электропередач, включая расчистку от различных мешающих объектов вроде деревьев, сборку и установку опор;
- Устройство защитных конструкций, если ЛЭП пересекает какие-либо инженерные сооружения;
- При вводе проводов в здания установлена крепежная арматура;
- Доставлены барабаны с проводом и устройства для его раскрутки.
Монтаж от столба к столбу
Данный провод можно крепить как на уже имеющиеся опоры, так и на новые. Во втором случае для крепежных кронштейнов монтаж удобней выполнить заранее, до того, как опора установлена в вертикальном положении.
Размотка кабеля
Провод поставляется накрученным на барабан, соответственно, в процессе монтажа СИП от столба к столбу его необходимо раскатать. Для небольших участков (до 100 м) при пролетах до 50 м допускается раскатывание вручную, при больших объемах работы выполняются раскаточными механизмами.
С одной стороны располагается барабан, установленный на раскаточной тележке, на противоположном конце участка – лебедка с тросом. На опорах крепятся раскаточные ролики, а в них продевается этот вспомогательный трос. Конец троса соединяется с проводом, далее провод протягивается через все ролики. Как только провод оказывается натянут и закреплен между концевыми опорами, использовавшиеся для раскатки ролики заменяются промежуточными зажимами. На этом моменте для провода сип монтаж завершен, далее выполняются мероприятия по защите ЛЭП от перенапряжения, коротких замыканий, ее заземление.
Крепление и соединение, а также ответвления от них выполняется с использованием соответствующей арматуры:
- Сцепной (крюки, кронштейны), предназначенной прикрепления зажимов к опорам, стенам зданий и сооружений;
- Поддерживающей и натяжной, с помощью которой нулевая жила крепится к опорам и постройкам;
- Соединительной (зажимы для нулевых и фазных жил);
- Контактной (ответвительные зажимы).
Герметичные зажимы арматуры защищают провода от попадания влаги под изоляцию, обеспечивают плотность контактов и надежную эксплуатацию проводов.
Рекомендуемый состав бригады для работ по монтажу провода на опорах:
- Электролинейщики 5 разряда – 1 чел;
- 4 разряда – 1 чел;
- 3 разряда – 2 чел;
- Шофер 5 разряда – 1 чел.
На всем протяжении работ по монтажу провода температура не должна опускаться ниже -20 С.
Подвод электричества в дом
Монтаж кабеля от столба к дому обычно выполняется с использованием провода СИП-4 сечения 16 мм с 2 или 4 жилами в зависимости от того, однофазный или трехфазный ввод производится.

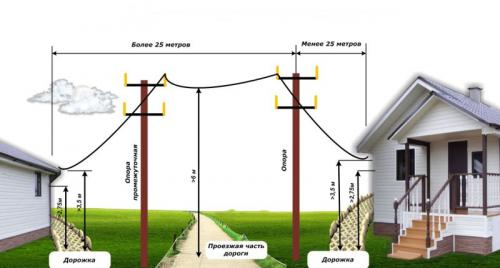

- Если до ВЛ более 25 метров, то необходима установка дополнительной промежуточной опоры. На наружной стене постройки провод крепится обычно анкерным зажимом на кронштейне.
- Если дом построен из негорючих материалов, то допускается открытый монтаж — прокладка непосредственно по стене, но желательно все же спрятать его внутрь пластикового короба или гофрированной трубы.
На практике СИП можно как заводить непосредственно в дом до распределительного щитка, так и обрывать его, делая ввод другими видами кабеля. То отверстие, через которое провод входит в дом, армируется заземленной стальной либо пластиковой трубой. Использовать резину для этих целей не рекомендуется, т.к. со временем она рассыхается, становится хрупкой и теряет свои диэлектрические свойства, т.е. становится токопроводящей.
Хотите купить кабель?
Вы можете узнать наличие и цены у нас! Оставьте заявку на обратный звонок
или звоните по телефонам +7 (495) 369-34-38, либо напишите нам на почту sale@1sip-kabel.ru
C понедельника по пятницу с 10:00 по 18:00.Заполняя формы и отправляя данные Вы соглашаетесь с пользовательским соглашением и передачей пользовательских данных.
Нужен кабель?
Виталий Подвицкий Отдел продаж
Звоните:
+7 (495) 369-34-38
Пишите:
sale@1sip-kabel.ru
Прямые поставки с завода. Работаем по всей России. Крупный и мелкий опт. Доступные цены!Виды кабеля
Калькуляторы
- Расчет сечения кабеля
- Расчет длины кабеля
Монтаж СИП. Технологии монтажа кабеля СИП
) с каждым годом приобретает все более широкое применение при строительстве силовых и осветительных воздушных электрических линий. С появлением этого материала пришла совершенно новая технология строительства, ремонта и эксплуатации электрических сетей. Воздушные линии электропередачи, выполненные проводом СИП, принято обозначать аббревиатурой «ВЛИ».
Собственно процессу монтажа, осуществляемому при строительстве ВЛИ, предшествует этап проектирования. Проект ВЛИ включает в себя полную информацию о расположении трассы будущей линии, марке применяемого провода, количестве и типе опор, особенностях выполнения строительно-монтажных работ.
Для того, чтобы выполнять монтаж провода СИП на опорах, фасадах зданий, выполнения ответвлений, соединений и других операций, сконструирован необходимый набор специальной арматуры, и инструмента. В спецификации проекта должен содержаться исчерпывающий перечень материалов, в котором перечислена вся необходимая арматура для монтажа СИП.
Раскатка провода
К монтажуприступают после установки опор ВЛИ с закрепленными на них зажимами.
На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.
Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:
- На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
- За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
- С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
- Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
- После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.
Как натянуть СИП между столбами. Раскатка СИП вручную
На какие этапы делится ручная раскатка СИП?
- Устанавливается барабан с проводом.
- Производится соединение СИП с канат-лидером.
- Раскатка сдвоенного материала по роликам.
- Осуществляется крепление провода и его натяжка.
- Крепление в зажимах.
А теперь некоторые основные моменты ручного монтажа. Барабан устанавливается от первой опоры на расстоянии не меньше высоты самого столба, обычно оно больше. Канал-лидер к проводу крепится верлюгой и монтажным чулком. На сам столб устанавливается ролик, поддерживаемый ремнем. На остальные промежуточные столбы ролики устанавливаются при помощи крюков.
Теперь сам монтаж. Оно должен проводиться параллельно установке роликов на опорах. То есть, установили ролик, хорошо его закрепили, после чего через него протаскивается канат-лидер, далее пучок самого провода. Все это делается наверху, так что один человек должен там находится. Остальные работники помогают раскатывать барабан и подавать ролики и инструменты.
Внимание! Раскатка барабана, а, значит, и самого кабеля должна проводиться со скоростью не больше 5 км/ч. Как уже было сказано выше, при этом сам провод не должен касаться металлических, бетонных поверхностей, а также грунта.

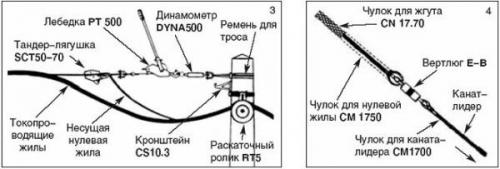

Теперь можно проводить натяжку электрической трассы. Для этого на первом столбе прикрепляется лебедка, на которой установлен динамометр, и лягушка (это тендер). С помощью лебедки производится натяжка, при этом состояние качества провеса определяется по специальным таблицам. Перед натяжкой противоположный конец провода необходимо закрепить на последнем столбе анкерным зажимом. При этом оставляется не очень длинный свободный конец, который в дальнейшем используется для последующего подключения или соединения с другим участком. Если натяжка закончена, то надо дать некоторое время, чтобы провод еще провис под собственным весом. Если размер провиса после этого не изменился, то можно переходить к следующему этапу. Если провис увеличился, то придется подтянуть СИП лебедкой.
Теперь на обоих столбах надо закрепить провод анкерными зажимами наглухо. Сам жгут стягивается стельными хомутами. После чего можно снять лебедку и подрезать концы кабеля под необходимый размер. На промежуточных опорах СИП провод с роликов укладывается в поддерживающие зажимы.
Так как по опорным столбам будет прокладываться и нулевая жила, и фазные, то между ними обязательно устанавливаются так называемые отделительные клинья. Нулевая жила укладывается в зажим, а фазные жилы устанавливаются на расстоянии 15 см от зажима и крепятся стяжными хомутами по разные стороны от него. Третья фаза закрепляется на среднем стяжном хомуте. Он, в свою очередь, вставляется в специальное отверстие, расположенное в самом зажиме.
Все, можно считать, что один участок провода СИП закончен.
Монтаж СИП кабеля своими руками. Подключение СИП провода к дому

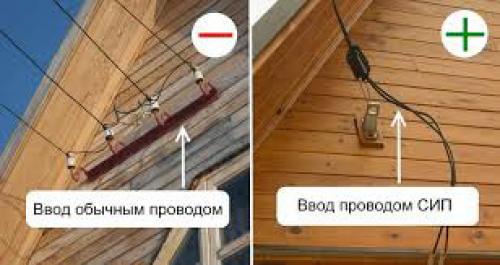

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.
Такой способ сопровождался массой недостатков:
- ⚡ схлесты проводов при ветре
- ⚡ возможный обрыв провода
- ⚡ окисление в местах соединений
- ⚡ проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
- ⚡ большая занимаемая площадь на фасаде
- ⚡ возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице
Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!
Материал
- ⚡ СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
- ⚡ Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
- ⚡ Скрепа SOT36 – 2шт (фиксация ленты)
- ⚡ Бандажный крюк SOT39 или SOT29 – 1шт

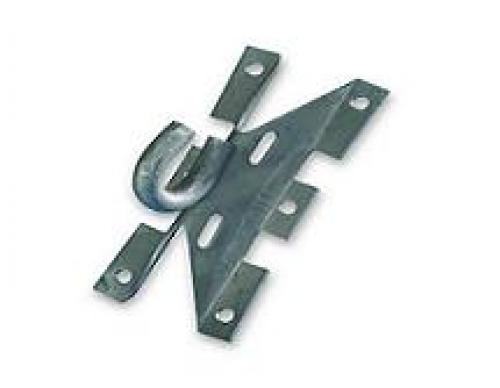

- ⚡ Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
- ⚡ Анкерный зажим SO80 или SO158 – 2шт
- ⚡ Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)
Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.
Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.
СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.
Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.
Важно сделать одно замечание.
Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.
зажим для подключения к голым проводам
На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.
Монтаж ввода внутрь дома
Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.
Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.
Как СИП поддерживает горение можно увидеть в этом ролике:
Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.
На что еще стоит обратить внимание при данном монтаже СИП:
- ⚡ если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
- ⚡ перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.
Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.
-
