Какой высоты должна быть труба дымохода над крышей

Высота дымохода. Какой высоты должен быть дымоход?

Высота дымохода, как и его диаметр – важнейшие параметры. Они влияют на тягу, а, следовательно, и на качество отопления. И все-таки, какой высоты должен быть дымоход? Ответ на этот вопрос находится в СНиП.

Оптимальный размер

Какой высоты должна быть труба дымохода, описано в строительных нормах и правилах. Это – необходимая мера, так как от высоты трубы зависит не только качество отопления, но и безопасность.

Минимально установленная требованиями высота трубы – 5 метров. Именно такая высота делает тягу устойчивой и обеспечивает ровное, независящее от порывов ветра, горение. Какая высота дымохода над крышей считается правильной?

Ответ на этот вопрос так же расположен в СНиП. К этому параметру строительные нормы и правила предъявляют следующие требования:

• На плоских крышах высота дымохода должна составлять не меньше 500 миллиметров от поверхности крыши.
• На крышах с коньком, где дымовая труба располагается на расстоянии до 1.5 метра от него, высота дымохода – 500 миллиметров над коньком крыши.
• Если дымоход расположен от конька на расстоянии от 1.5 до 3 метров, то высота трубы должна быть не ниже этого конька.
• Если труба располагается на расстоянии больше 3 метров от конька, то длина рассчитывается по следующему алгоритму. От конька крыши, необходимо провести условную линию в 10 градусов, по отношению к горизонту. Дымоход должен располагаться не ниже этой линии.

Если крыша нестандартная, можно воспользоваться специальной таблицей, которая поможет определить, какая высота должна быть у дымохода.

Самый простой способ сделать тягу стабильной и надежной – пользоваться указаниями СНиП и возводить дымоход не меньше 5 метров высотой. Те, кто пренебрегают этим правилом рано или поздно оказываются перед выбором: увеличить высоту дымовой трубы, или сложные технические дополнения, например, дымосос.

Заинтересовались?

Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует!

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Какая высота дымовой трубы нужна над крышей – нормы и правила

Безусловно, на долговечность и качество работы дымохода влияет множество факторов. Однако одним из наиболее значимых считается высота дымовой трубы. О том, каким должен быть этот показатель, а также как провести необходимые расчеты, поговорим в настоящем материале.

Принципы проектирования дымохода

Важно понимать, что при условии грамотной установки дымохода с учетом оптимальной высоты, сечения и конфигурации, можно добиться таких результатов, как:

• повышенная эффективность использования топлива – оно сгорает и выделяет тепло в большей степени;
• тяга становится очень хорошей в любую погоду;
• стены печи и строения прогреваются заметно быстрее;
• точка росы преодолевается заметно быстрее, следовательно, конденсата образуется намного меньше.

Немаловажным условием устройства дымохода будет обеспечение свободного доступа к ней для прочистки от сажи, чтобы продлить срок его полезного использования.

Где разместить дымовую трубу

Обратите внимание, что дымоход является составной частью отопительной системы здания, так что все тонкости его расположения разрабатываются на этапе проектирования всего здания в целом.

Расположение труб на крыше и внутри дома будет определяться по большей части особенностями строения, а не только предпочтениями хозяев. При этом очень важно учесть размещение элементов перекрытия, чтобы при прохождении дымовой трубы через крышу не пришлось делать откосы от стропил.

Оптимальными для жилого дома вариантами комнат, по которым может проходить дымоход, будет кухня, подсобка или коридор. В спальне и гостиной наличие дымовой трубы может привести к излишнему шуму, что нежелательно.

Назначение дымохода

В целом, дымоход выполняет огромное количество функций и влияет на работу отопительных приборов. Однако более предметно мы остановимся на таких показателях, как эффективность работы печи и количество требуемого топлива. Отметим, что в случае неправильной установки дымохода, до 40% вырабатываемого печью тепла может безвозвратно теряться.

Следовательно, при обустройстве дымовой трубы стоит тщательно выбирать ее диаметр и материал, а также рассчитать высоту трубы над крышей и отрезка, проходящего по дому. Немаловажно при этом учитывать тип отопительного прибора – камин, печь или котел.

Высота дымовой трубы

Определение конкретной высоты дымохода является одним из основных аспектов процесса установки трубы.

На первый взгляд может показаться, что чем больше высота трубы относительно конька крыши, тем тяга будет лучше. Но это не совсем так. В слишком длинном дымоходе аэродинамическое сопротивление оттоку угарных газов из котла увеличивается, что приводит к снижению скорости движения дыма и нагреву стенок дымовой трубы.

Как следствие, угарные газы становятся тяжелее, скапливаются в трубе, тем самым снижая качество тяги. Так что длинный дымоход не может гарантировать постоянное наличие тяги.

Расположение трубы также играет определенную роль. Если установлена труба ниже конька, в нее при определенном направлении будет задувать ветер, что приведет к периодической потере тяги.

В связи с этим были разработаны требования СНиП 2.04.05-91, определяющие высоту дымовой трубы:

• от колосника до устья высота трубы должна составлять не менее 5 м, а оптимально – от 6 м и выше;
• показатель высоты трубы относительно конька, если крыша практически плоская, составляет от 0,5 метров;
• значение, насколько труба должна быть выше конька, если она расположена в 1,5-3 метрах от него, составляет 50 см;
• устье трубы дымохода, расположенной в 1,5-3 метрах от парапета или конька, должно находиться на одном уровне с ними;
• если расстояние от трубы до конька превышает 3 метра, устье дымохода может находиться не ниже черты, проведенной в 10º вниз от него.

Отдельно стоит отметить, что в случае проходящей рядом с дымоходом вентиляционной трубы, их высота должна быть одинаковой.

Установка трубы на крыше – ответственный этап работ, к которому нужно отнестись серьёзно.

От того, какой материал будет использован для трубы дымохода, будет зависеть метод его монтажа. Тем не менее основной норматив установки дымовой трубы предполагает использование дополнительных растяжек в случае, если высота трубы от устья до подножия превышает 1,2 метра. Растяжки монтируются к трубе на специальном хомуте, надетом на нее, после чего фиксируются на крыше.

Расчет высоты дымохода над крышей

Для того чтобы правильно выполнить расчет оптимальной высоты дымохода в каждом конкретном случае, учитывают ряд показателей:

• количество труб для дымохода;
• масса угарных газов, которая выделяется в единицу времени;
• коэффициент оседания угарных газов и продуктов горения;
• коэффициент рассеивания сгораемых газов в атмосфере.

Полученные данные можно подставить в соответствующие формулы, чтобы выяснить, какая высота будет оптимальной для необходимого уровня тяги. Тем не менее подобные расчеты под силу не каждому, ввиду их сложности и трудоемкости.

Хотя любые расчеты должны производиться только специалистами, все же в интернете можно найти специализированные программы-калькуляторы, позволяющие вычислить нужную высоту дымохода. Такой вариант можно считать альтернативным, так что с его помощью можно хотя бы примерно определиться с высотой трубы.

Разновидностей такого программного обеспечения существует огромное множество, так что в любой из них можно подставить свои данные и быстро получить результаты.

Таким образом, мы выяснили, что верно вычислить высоту дымохода всегда очень важно, ведь она влияет на долговечность, безопасность и эффективность эксплуатации отопительного оборудования. Поэтому не поленитесь тщательно изучить этот момент, а наши советы обеспечат вас дополнительной информацией.

Оптимальная высота дымохода относительно конька крыши – правила расчета расстояния

Правильно построенный дом, у которого все составляющие работают как единое целое, можно сравнить с живым организмом. Несоблюдение строительных норм в процессе возведения стропильной системы, так или иначе, повлечет за собой последующие затруднения в эксплуатации дома, а иногда и повреждения кровли. Чтобы не допустить в будущем таких последствий, нужно разобраться в правильности расчетов высоты дымохода над крышей, а также в том, как их осуществлять – об этом, собственно, и пойдет речь в этой статье.

Правильное расстояние от конька крыши до дымохода

Недочеты в определении высоты дымохода относительно конька крыши могут стать причиной возникновения больших проблем. Некорректные просчеты влекут за собой снижение силы тяги, а также задымление помещения, что становится сильной угрозой для жизни человека.

Если не следовать требованиям высоты трубы над коньком крыши, коньковое ребро, скорее всего, станет преградой для нормального циркулирования воздушных потоков, поэтому полноценный отвод отработанных газов не будет осуществляться должным образом.

Технологические требования высоты трубы относительно конька

Все нормы для оптимального определения высоты дымохода относительно конька прописаны в сборнике СНиП 2.04.05-91 в подразделе, касаемом печного отопления.

В соответствии с техническими нормами:

• Общая длина дымоотводящего канала должна составлять более 5 м. В домах, в которых отсутствует чердачное помещение, высота трубы дымохода может быть менее 5 м, но это при условии стабильной тяги.
• Высота отрезка дымоотводящего канала, выходящего за пределы кровельной конструкции, должна превышать 50 см.
• Над коньком дымоотвод должен возвышаться на 50 см и больше, если промежуток между ним и коньковым ребром в горизонтальной плоскости не выходит за пределы 150 см.
• Устье дымовой трубы должно равняться высоте конькового ребра или слегка ее превышать, если отрезок горизонтальной плоскости от трубы до линии конька находится в пределах от 150 до 300 см.
• Верхний край дымохода должен находиться выше линии, идущей от конька к карнизному свесу под углом 10 градусов к горизонту.

Если отрезок от конькового ребра до трубы составляет менее 150 см, то узнать высоту можно методом создания модели дома.

Для этого потребуется:

• На схеме параллельно плоскости земли начертить прямую линию.
• От этой линии, там, где кровля пересекается с дымоотводящим каналом, верх отсчитывают в таком же масштабе 50 см.
• В образованной точке чертим новую горизонтальную плоскость. Ей будет соответствовать минимальная высота, на которой может находиться устье дымохода.

По такому же принципу определяем предел высоты дымохода, если пространство между коньковым ребром и трубой по горизонтали превышает 150 см, но не достигает 300 см. От верхней части кровли откладываем горизонтальную плоскость, которая будет свидетельствовать о наименьшей высоте внешнего отрезка дымохода.

Стоит отметить, что завышать отрезок высоты трубы над кровлей, выходящий за пределы нормативов, настрого запрещено. Чрезмерный ветровой поток может попросту опрокинуть такой дымоход.

Графический и математический способ определения высоты дымохода

Данный метод определения расстояния дымохода от конька считается самым сложным, используется, когда дымоход удален от конькового хребта на 300 см и больше.

Довольно часто печь устанавливают почти в центре сложной постройки, в которой дымоход пересекает крышу в месте пристройки или очень близко к краю главного ската. Если отрезок от уровня колосника до спроектированного выходного отверстия дымохода равняется 500 или более сантиметрам, то произвести ее монтаж нет возможности. В этом случае потребуется определить высоту части дымоотводящего канала по отношению к коньку крыши.

Для определения наименьшего предела расстояния дымохода от конька крыши используют такие два метода: графический и математический.

Графические построения имеют некую схожесть с вышеуказанными методами определения максимальной величины высоты дымохода. В подходящем масштабе чертится схема дома с указанными размерами с учетом пропорций.

В верхней части кровли чертят горизонтальную линию, а от нее вниз с использованием транспортира отмеряют и отмечают угол в 10º. Место, где предполагаемая ось симметрии дымоотвода пересекается с отчерченной под углом линией, будет указывать на определяемую величину. Полученный отрезок замеряют, а результаты в масштабе переводят в настоящие значения.

Если потребуется, проект можно немного изменить, двигая дымоход в горизонтальной плоскости. Таким образом, можно найти оптимальное его расположение. Помните, что расстояние между кровельным материалом и короткой частью дымоотводящего канала должно составлять, как минимум, 50 см. Это необходимо для обустройства выдры и возможности защиты крыши кровельным покрытием из металла.

Какая должна быть высота дымохода на кровле

В случае использования математического метода определения высоты трубы над крышей дома, понадобится воспользоваться тригонометрическими формулами.

Порядок вычисления в данном случае будет таковым:

• Сначала при помощи лазерного нивелира определяют ширину дома, его высоту в коньке, не забывая о высоте стен и кровли. Если такового приспособления нет, можно воспользоваться простой рулеткой. Таким же образом определяют высоту стены и фронтона, величины которых впоследствии потребуется сложить.
• Теперь замеряем промежуток от центра дома до центра проектируемого дымохода.
• Чертим схему нашего строения с той стороны, на которой располагается фронтон, в приемлемом для нас масштабе – как правило, берется 1:100. Таким образом, в будущем можно будет обезопасить себя от совершения ошибок во время перевода величин.
• Указываем на чертеже центр дымоотводящего канала.
• Далее через конек прочерчиваем дополнительную линию в горизонтальной плоскости. Она должна пересечься с центром дымохода.
• Используя транспортир, отмечаем вниз 10º в точке, отвечающей за коньковое ребро. Имея направление, чертим линию до пересечения с осью дымоотводящего канала.
• Теперь у нас есть прямоугольный треугольник, катет которого можно вычислить по формуле a = b × tgα.

По этой формуле: а – величина, по которой труба должна располагаться ниже конькового хребта; b – отрезок от центра дома до центральной части дымаря; α = 80º (90º — 10º, первая цифра – прямой угол, а вторая – угол, который указан в строительных нормах, начинающий свой отсчет от линии горизонта).

В итоге мы имеем величину, которую нужно вычесть из всей высоты дома (до самого конька). Стоит помнить о том, что полная высота дымохода должна равняться 500 см, а наименьшее расстояние от кровельного материала до устья – как минимум, 50 см.

Если полученные размеры соответствуют строительным нормам, можно считать, что такой метод расчета оказался верным, и можно переходить к установке дымохода в определенное место.

Какие нюансы стоит учитывать при планировке дымохода

Для разработки идеального проекта невозможно обойтись одними лишь вычислениями и построениями. Дымоход пересекается с внутренними элементами помещения, а это значит, что он наверняка повлияет на планировку. Даже если вы очень сильно хотите произвести его монтаж максимально ближе к коньку, при достижении этой цели вы можете столкнуться с рядом трудностей. И, как правило, в итоге дымоход приходится размещать на большом расстоянии.

То, какая должна быть высота дымохода над крышей, будет зависеть от таких нюансов:

• интерьер помещения;
• разновидность дымохода;
• количество этажей;
• удобство установки дымаря;
• возможности доступа для профилактических работ;
• тип материала, применяемого во время постройки стен и системы стропил;
• число подключаемых элементов к одному дымоотводу.

Стоит отметить, что согласно правилам обустройства отопительных систем в частных домах, к одной дымовой трубе возможно подсоединять лишь один агрегат. И лишь в особых случаях разрешается осуществлять отвод отработанных газов по одной трубе от двух печей. При этом для корректного функционирования системы, внутри нужно устанавливать рассечку.

Печи в двух- и трехэтажных домах устанавливают одну поверх другой, а их дымоходы располагаются таким образом, чтобы они могли выходить по одной шахте.

Исходя из конструкции, дымоходы бывают таких разновидностей:

• Стенные. Считаются максимально экономичным вариантом, их просто устанавливать и легко обслуживать. Монтируют такие дымоходы в кирпичные и каменные сооружения, в тех местах, где представляется возможным проложить канал в несущей стене.
• Коренные. Такие дымоходы возводят отдельно от печи. Такая конструкция является более дорогой, но в некоторых случаях есть возможность установить лишь ее. Их возводят при отсутствии технических возможностей для обустройства стенового канала. Выстраивают коренные дымоходы, как правило, в случае необходимости установки дымоходов в стопы, из бруса или бревна.
• Насадные. Устанавливают такой дымоход прямо на железобетонном перекрытии печки при обустройстве небольших построек, нуждающихся в грамотном распределении свободного пространства.

Большинство проектировщиков отдают предпочтение применению стояков, то есть дымовых каналов, которые возводятся в процессе постройки стен – они дают возможность в значительной степени сэкономить на строительных материалах. Однако если коробка не имеет капитальной стены, заложить стояки не представляется возможным. Тем не менее если вы все же решились устанавливать дымовые каналы, то лучше, если они будут расположены предельно близко к коньковому прогону.

Возведение стенового дымохода осуществляется с использованием шаблона-буйка, который со всех сторон обкладывают кирпичом. Он представляет собой особый ящик из дерева, диаметр которого равняется диаметру дымоотвода. Достигнув верхней части шаблона, его перемещают выше, после чего опять обкладывают. Действия продолжают до тех пор, пока не будет завершено возведение несущей стены.

Зачастую, трубы из кирпича размещают с внутренней стороны капитальных стен. Таким образом, достигается более эффективный обогрев дома, удается уменьшить затраты на отопление. Иногда стояки устанавливают во внешних стенах, но такой подход является более затратным и потребует больших усилий при последующей эксплуатации. В случае закладки дымовой трубы во внешней стене, толщина стенки трубы будет большей.

В любом случае делая трубу во внешней стене, обязательно потребуется определить высоту печной трубы над крышей одним из представленных выше методов. Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.

Стоит знать, что стояки в стенах из пеноблоков или силикатного кирпича, должны возводиться лишь из простого красного кирпича без пустот. Об этом сказано в требованиях по пожарной безопасности. Там же указываются и промежутки от дымоходов до возгораемых элементов.

Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.

Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.

Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.

Как правильно рассчитать высоту дымовой трубы?

Печь, дающая тепло, почиталась нашими предками как живое существо со своими причудами и настроением. Треск и гул в трубах, внезапно вспыхнувшие угли, погасший в печи огонь – все это трактовалось как мистические знаки и послания. Сейчас, конечно, более популярны газовые котлы и прочее современное оборудование, но иногда необычные проблемы, возникающие в отопительных системах, возвращают нас к мысли о воздействии нечистой силы. Но, конечно же, решение этих проблем лежит в плоскости физики и математики, а не эзотерики. Если печь очень сложно разжечь по утрам, если дым часто выходит обратно в помещение – дело, возможно, в неправильно рассчитанных параметрах трубы.

Зачем вообще нужна дымовая труба?

Горячий воздух, равно как и любой другой газ, имеет меньшую плотность, чем холодный, а значит, давление в трубе и за ее пределами будет отличаться. Разность давлений приводит к активному движению газов, возникает тяга. Она обеспечивает приток холодного воздуха к печи и быстрое удаление продуктов горения из дымохода. Сила тяги зависит от перепада высот – от точки входа воздуха в печь до точки выхода дыма. Таким образом, назначение дымовой трубы – увеличение естественной тяги и улучшение теплоотдачи печи.

Рассмотрим еще один важный фактор – аэродинамику. Лучший друг естественной тяги – это ветер. Столкнувшись со стенкой трубы, горизонтальный поток воздуха поворачивает наверх, формируя под стенкой зону разрежения воздуха, которая всасывает в себя дым подобно пылесосу. Тяга, в результате, становится интенсивнее и ровнее. Так что, если трубу защищает от ветра какое-либо препятствие – конек крыши, стена более высокого дома, старое дерево – проблемы с печью или котлом неизбежны.

Ищем правильное место для трубы

Во время проектирования дома необходимо позаботиться о том, чтобы расположить дымоход с наветренной стороны дома. Для этого нужно проанализировать направление господствующих ветров. Если же особенности ландшафта или внутренней планировки не позволяют этого сделать, то следует расположить дымоход с подветренной стороны, но как можно ближе к коньку.

Рассчитываем ее высоту

Общая высота

Согласно СП 60.13330.2012, который пришел на смену устаревшему СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» высота дымовых труб, считая от колосниковой решетки до устья, должна составлять не менее 5 м.

Отметим, что под высотой трубы подразумевается перепад высот между выходом из отопительного прибора до верхней кромки трубы (не считая дымника или зонта). Это важно для дымоходов, имеющих наклонные и горизонтальные участки. Общая длина трубы при этом мало влияет на силу тяги.

Высота над поверхностью кровли

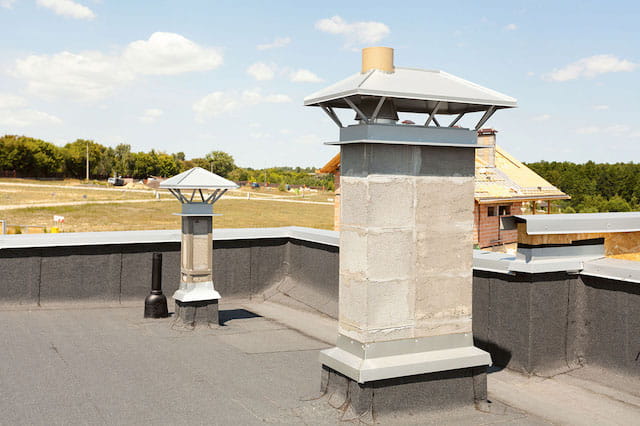

Плоские кровли

Вышеупомянутый нормативный документ говорит о том, что дымовая труба должна выступать как минимум на 500 мм над поверхностью плоской кровли. Что касается оптимального значения этого параметра, то здесь следует учесть, например, среднюю высоту снежного покрова в регионе строительства. Труба не должна заноситься снегом ни при каких обстоятельствах, а значит, ее высота должна превышать средний уровень снежного покрова как минимум на 500 мм. Это справочная величина, ее можно легко отыскать. Если же плоская крыша относится к классу эксплуатируемых, то зона выброса продуктов сгорания должна располагаться выше человеческого роста.

Если периметр крыши защищен парапетом, то труба должна возвышаться над ним на 1,0 метр. Если на крыше имеется вентиляционная труба, то дымоход должен быть выше нее на 500 мм или более. При этом между ними должно быть как минимум 5 метров.

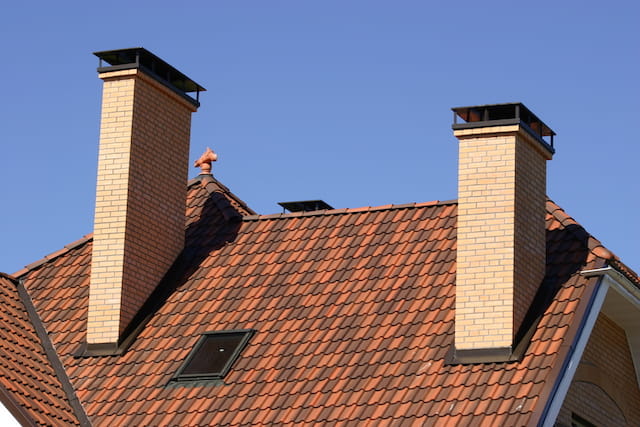

Скатные кровли

• Дымовая труба должна выступать не менее чем на 500 мм над коньком скатной кровли, при условии, что она расположена от него на расстоянии менее 1,5 метров.
• Если труба расположена на расстоянии от 1,5 до 3,0 метров до конька, то она не должна быть ниже его.
• Если труба расположена на расстоянии более 3,0 метров от конька, то ее край должен быть не ниже линии, проведенной от конька под углом 10° к горизонту.

Рассмотрим на конкретных примерах

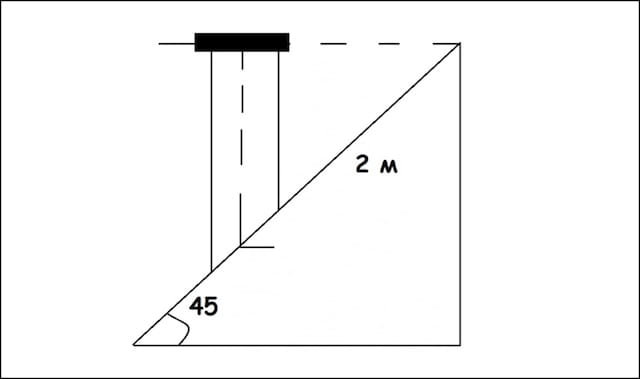

Пример №1. Пусть имеется крыша, угол наклона которой составляет 45°. От конька до оси дымохода – ровно 2 м, а значит, верх трубы должен располагаться вровень с коньком или быть чуть выше. По теореме Пифагора квадрат гипотенузы равен сумме квадратов катетов. Гипотенузой в этом случае является участок ската от конька до дымохода.

Искомая высота трубы при этом составит:

2h 2 = 2 2
h = √2
h ≈ 1,41 м.

Пример №2. Усложним ситуацию. Пусть расстояние от конька до оси дымохода составит 5 м. Значит, при расчете высоты следует учесть линию, проведенную от уровня конька под углом 10° к горизонту. Однако, тут все оказывается намного проще. Есть специальная формула, учитывающая эту поправку.

Высота трубы = высота конька – 0,17 • расстояние от конька до оси дымохода

Коэффициент 0,17 в этой формуле – тангенс угла 10°

Умножаем 5 м на 0,17 и получаем 0,85 м. Значит, наша труба должна быть на 85 см ниже конька. Зная высоту конька, найти численное значение очень легко.

Важно: расстояние от устья трубы до поверхности кровельного покрытия должно быть не менее 500 мм!

Зоны ветрового подпора

В зону ветрового подпора входит пространство, защищенное от ветра какой-либо преградой (деревом или соседним зданием). Чтобы определить ее границы необходимо провести от наивысшей точки преграды в сторону дымохода линию под углом 45°. В этой зоне горизонтальные потоки воздуха меняют свое направление, замедляются, завихряются, что негативно влияет на качество тяги. Верх дымохода должен быть выше получившейся условной линии не менее чем на 500 мм.

Важно: если высота трубы превышает 1,5 метра, то необходимо дополнительно закрепить ее на кровле с помощью растяжек.

Для того чтобы найти численное значение высоты трубы, нужно воспользоваться следующей формулой:

T = B/P + 0,5

Где:
T – искомая высота трубы;
B – высота препятствия;
P – расстояние от дымохода до препятствия.

Например, если на расстоянии 7 м от оси дымохода расположено дерево высотой 15 м, то минимальная высота трубы будет равна:

15/7 + 0,5 = 2,64 метра

Прикладная арифметика – веселое и полезное занятие, но не тогда, когда от результатов вычислений зависит жизнь и здоровье людей. Перепроверьте расчеты у специалистов, убедитесь, что монтировать дымоход будут квалифицированные мастера, и тогда вид дымка над трубой будет вызывать лишь радостные ожидания – горячего ужина и теплого вечера!
