Как подключить выключатель света?
Установка розеток и выключателей обычно происходит на завершающей стадии ремонта. Провести работы можно даже без помощи мастера. Но для этого необходимо иметь под рукой необходимый набор инструментов и заранее подобрать подходящий по типу выключатель.
Прежде чем его подключить, нужно установить уровень, на котором он будет располагаться. Жестких нормативов для частного строительства не существует. Для большего удобства стоит ориентироваться на рост членов семьи — обычно вполне достаточно 1,5 метров от уровня пола, чтобы выключателем было удобно пользоваться всем.
Выключателей света на рынке представлено множество:
- Классические одноклавишные и двухклавишные.
- Современные сенсорные и импульсные.
- Кнопочные и веревочные.
- Проходные (оснащены клавишами, но без фиксированных положений включения/выключения).
В подключении своими руками наиболее прост одноклавишный выключатель. Но даже при его монтаже следует помнить обо всех правилах и следовать схеме подключения выключателя к лампочке.
Другие исполнители на Юду
Рейтинг: 4,9
Схема подключения выключателя и самостоятельный монтаж
Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения. Она достаточно проста и выглядит следующим образом:

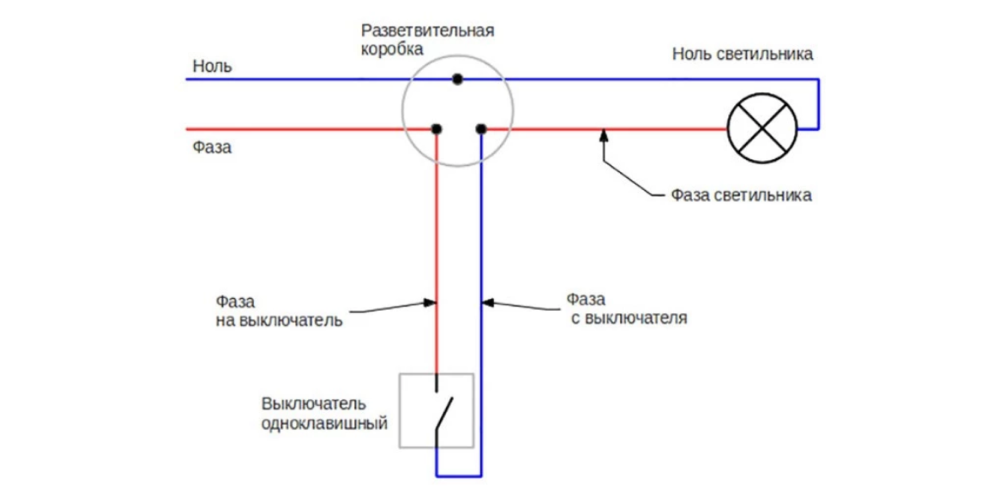

Схема подключения выключателя с одной клавишей
Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода — ноль и фаза. Хотя здесь тоже нет никаких жёстких стандартов: разводка проводов может выполняться в стенах, по полу или по потолку.
От выключателя в коробку обязательно подсоединяют фазу, которую выключатель будет разрывать и соединять. Ноль сразу напрямую соединяют с любым из контактов питания лампы, а второй провод, идущий от лампочки, подключают к выходу выключателя. Все коммутации производятся внутри распределительной коробки.
Получается такая принципиальная схема: ноль перенаправляется сразу на лампу, а фаза обязательно проходит через выключатель, который гальванически отсоединяет фазу или обратно подключает её к потребителю.
Если с помощью выключателя вместо фазы разрывать нулевой провод, то при замене лампочки патрон всегда будет под напряжением (один из его контактов, к которому подведена фаза), что чревато поражением током. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора.
После определения проводов и выполнения коммутации в распределительной коробке необходимо правильно подключить выключатель в подрозетнике. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Старые и новые подрозетники имеют разную диагональ — у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае могут понадобиться дополнительные монтажные и демонтажные работы для переоборудования посадочного места выключателя.
Для подключения лампочки к выключателю понадобятся сам выключатель, электропровод, распределительные коробки и подрозетник. Из инструментов пригодятся электроиндикаторная отвертка, кусачки и плоскогубцы, перфоратор, крепежный элемент. Также стоит запастись изолентой.
Схема подключения выключателя внутри своей посадочной коробки максимально проста: один провод подводит фазу к выключателю (вход), второй — пропускает фазу к лампочке (выход). Схема входов и выходов обычно изображается на задней части корпуса выключателя или приводится в документации к нему. Наиболее частое исполнение — «вход снизу».
Итак, сначала нужно подготовить места установки и коммутации. Если сеть уже давно эксплуатируется, то монтаж распределительной коробки может не потребоваться, достаточно будет только озаботиться оборудованием установочной коробки для выключателя.
При внутренней проводке для оборудования посадочных мест используются перфораторы и специальные насадки — коронки по бетону с диаметром, соответствующим диаметру установочной коробки.
Если выключатель наружный, то тип крепления будет зависеть от основания. Например, для деревянных поверхностей достаточно будет использования простых шурупов по дереву, для бетона и кирпича нужны классические дюбели, для гипсокартона — дюбели-молли, дли газосиликата — специальные винтовые дюбели и т.п.
Этап прокладки кабелей тоже может быть сопряжён с обилием пыли и грязи. При внутреннем монтаже можно использовать гофру или специальный тип кабеля с усиленной изоляцией (ВВГнг). Наружная прокладка, особенно, если основание деревянное, выполняется с подъёмом на декоративные опоры или с задействованием кабель-канала.
Когда кабели и распределительные коробки установлены и закреплены, можно переходить непосредственно к этапу подключения (сборки). Для этого выключатель разбирается. Снимаются клавиши и декоративные накладки, раскручиваются крепёжные винты, убираются этикетки и другие лишние элементы.
При необходимости укорачиваются провода, оголяются жилы (с помощью ножа или специального инструмента для зачистки). Провода заводятся в посадочные места сердцевины (основного блока) выключателя и фиксируются с помощью специальных затяжных винтов.
На этом этапе, пока выключатель ещё не собран окончательно, можно провести тестирование работоспособности устройства. Включите питание в сети и проверьте работу нажатием клавиш выключателя, убедитесь, что всё работает как надо. Снова выключите питание в сети и проведите окончательную сборку.
Для этого блок выключателя вставляется в установочную коробку и крепится с помощью шурупов к корпусу монтажной коробки. Пока шурупы не нужно затягивать до конца. Сначала правильно спозиционируйте блок выключателя, например, с использованием уровня.
Когда всё готово, затяните (раскройте) распорки внутри монтажной коробки. Для этого нужно закрутить специальные винты в корпусе выключателя. Распорки обеспечат максимальную фиксацию и устойчивость конструкции к механическим нагрузкам. Теперь можно до конца затянуть шурупы монтажной коробки, установить декоративные накладки и клавиши.
Обратите внимание, выключатели для наружного монтажа не имеют распорок, поэтому этот шаг можно пропустить. Корпус просто прикручивается к основанию и всё. В последующем достаточно защёлкнуть или прикрутить декоративный кожух и установить на место клавиши.
Внутри распределительных коробок можно выполнять скрутку проводов, но в этом случае обязательно нужно изолировать места скруток с помощью изоленты или термоусадочных трубок.
Наиболее простой и практичный вариант для новичков — использование клеммных колодок. Для этого:
- Жилы очищаются на небольшом участке, строго соответствующем для монтажа в колодку.
- Вставляются в колодку и зажимаются (с помощью специального рычага или автоматических пружин).
Классическая лампа подключается один к одному — два контакта, две жилы кабеля. Полярность значения не имеет. Более сложные конфигурации могут быть у люстр. В этому случае лучше всего обратиться к их сопроводительной документации и схемам монтажа/подключения.
Всё это относилось к одноклавишным выключателям.
Как подключить двух- и более клавишные выключатели
Порядок работы с двух- и более клавишными выключателями будет немного отличаться. Схема подключения лампочки к двухклавишному выключателю:
Схема подключения двухклавишного выключателя
Здесь нужно обратить внимание на то, что в распределительную коробку по-прежнему входит два основных провода — фаза и ноль. Но на выходе нужно запитать гораздо больше самостоятельных потребителей (лампочек) — по количеству клавиш. Итак, ноль точно также, как и в случае с одноклавишным выключателем в распределительной коробке напрямую соединяется с одним из контактов лампочек. Если ламп две, то к нулю должно быть подключено два контакта, если три — то три, и т.д., чтобы ноль шёл на каждую. Фаза опять же пускается на выключатель, но на этот раз в распределительную коробку возвращается не один провод, а два и более (по количеству клавиш), каждый из которых — это фаза для своей лампы/линии. Выходы выключателя нужно соединить со вторыми контактами ламп, каждую со своим.
Очень часто после монтажа двухклавишного выключателя можно столкнуться с ситуацией, когда свет загорается последовательно, после нажатия клавиш по порядку — от первой ко второй или наоборот, но если нарушить порядок, например, начать с нажатия второй, то свет не горит. Это проблема правильной коммутации контактов выключателя в своей монтажной коробке. Она легко исправляется.
Для этого нужно отключить питание в сети, снять выключатель, найти отвёртку с индикатором фазы, включить питание в сети обратно, поочерёдно касаясь индикатором найти входящую фазу (только при касании её индикатор будет гореть, руками браться за провода нельзя ни в коем случае, они под напряжением), затем выключить питание в сети и смонтировать выключатель по схеме, включить обратно питание сети и проверить работу выключателя.
Правильное подключение — это когда на вход выключателя подаётся фаза, а к его выходам подключаются лампы. Обычно на схеме, которая изображена на задней части выключателя, общий контакт — это вход (IN), а одиночные — это выходы (OUT). Если подключение выполнено по схеме, то каждая лампа будет гореть при нажатии своего выключателя/клавиши, без соблюдения какой-либо последовательности.
Общим для всех работ будет оставаться необходимость соблюдения техники безопасности. Обязательно используется средства индивидуальной защиты (резиновые перчатки, индикаторы тока, плоскогубцы и отвёртки с диэлектрическими ручками и т.п.). Все работы с оголёнными проводами нужно производить только при отключённом питании. Поражение электрическим током может стать смертельным.
Все работы по ремонту или замене электропроводки нужно проводить, обесточив помещение и следуя схемам подключения. А еще надежнее и безопаснее будет доверить процесс профессионалам. Это убережет от возможных травм и поможет избежать ошибок, которые могут привести к пожару.
Схема подключения выключателя к лампочке: практика монтажных работ
Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.
Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.
Как подключить лампочку через выключатель: разъясняем схему
Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.
Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.
Схема подключения одноклавишного выключателя
Что понадобится для реализации схемы?
Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:
- выключатель. Этот прибор может быть одноклавишным и двухклавишным, однако ко второму виду оборудования требуется несколько иная схема;
- электрический кабель. Он должен быть выбран в соответствии с параметрами предполагаемой электрической сети. Здесь важно учесть сечение, количество жил, материал и маркировку;
- распределительные коробки. Для домашних условий используются пластиковые приспособления, отвечающие повышенной степени пожаробезопасности, не проводящие электрический ток. Для соединения проводов с целью подключить лампочку через выключатель, подойдут компактные варианты;
- индикаторная отвертка или тестер. Эти приспособления помогут определить наличие напряжения до проведения работ и после них, например, при выключенном состоянии выключателя;
- плоскогубцы, пассатижи, кусачки. Такие инструменты используются для укрепления соединений проводов;
- изолента и соединительные клеммы. Их наличие требуют нормы ПУЭ, так как все концы даже самых прочных контактов должны быть заизолированы;
- крепежные детали, стакан. При помощи этих запчастей, вы сможете надежно зафиксировать все оборудования, включая распределительный короб с важными соединениями кабелей;
- перфоратор или ударная дрель. Приборы используются в случае, если на практике предусматривается устройство скрытой проводки под штукатуркой, например, в панельных домах.
Монтаж выключателей в стену
Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.
Ошибки и неисправности в вопросе, как подключить выключатель к лампочке
Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.
Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.
Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.
Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.
Как подключить светильник к двухклавишному выключателю?
Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.
- Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
- Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
- От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
- Затем к распределителю подводим два провода, которые пойдут на освещение.
- Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
- Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
- Жилы заземления можно не соединять между собой.
- Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
- После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.
Схема подключения двухклавишного выключателя
Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.
Вас могут заинтересовать:
Розетка с заземлением для дома: тип устройства и п… Розетка с заземлением в любых условиях играет не только роль источника электроэнергии, но еще и отвечает за безопасность человека. Похожее устройство …
Установка подрозетников в разный материал: назначе… Основной задачей подрозетника считается защита проводов и их соединений от случайного механического воздействия. Кроме того, установка подрозетников с…
Подрозетники для гипсокартона: условия выбора и те… Забота о безопасности в жилищных условиях начинается именно с прокладки электричества. На сегодняшний день хозяева делают ремонт в современном стиле, …
Розетка электрическая наружная: предназначение, ви… Каждый электроприбор имеет свои конкретные функции, за счет чего в своем доме ощущаем абсолютное удобство и комфорт. Таким образом, розетка электричес…
Подключение одноклавишного выключателя: правильно, просто, быстро
Во время проведения ремонтных и монтажных домашних работ, замена или же установка выключателя возникнет неизбежно. Подключение одноклавишного выключателя процесс несложный и, если знать основные моменты, с задачей справится даже не профессионал.
Типы выключателей
Выключатели в квартиру бывают нескольких видов, от типа выбранного устройство меняет и схема коммутации. Типы выключателей одноклавишных по монтажу:
- накладной — как правило используется для подключения к наружной проводке;
- выключатель встраиваемый — такой тип обычно устанавливается непосредственно на провода светильников или бра;
- для скрытой проводки — используется для проводов, которые уходят в стену;
- проходной выключатель — устанавливается для того, чтобы можно было управлять светом из разных мест.
По защищенности выключатель одноклавишный делится на устройства:
- пригодные для монтажа во влажных комнатах;
- для наружного монтажа, то есть на улице;
- в закрытых комнатах.
По количеству контактов выключатель освещения бывает:
- проходной;
- двухполюсный;
- однополюсный.
Как подключить одноклавишный выключатель
Одноклавишный выключатель света самый ходовой в эксплуатации, так как прост в установке и обращении.
Внутренняя конструкция устройства включает:
- рабочий узел;
- динамическую деталь (клавишу);
- крепление;
- декоративное оформление (корпус).
Говоря о корпусе, при выборе устройства можно подобрать материал, из которого он будет изготовлен (пластик, керамика), а также его цвет.
Схема подключения выключателя достаточна простая, поэтому в ней сможет разобраться даже новичок.
От электрощита к распределительной коробке подводят два провода: фаза, которая обозначается как L и ноль как N соответственно. Уже от выключателя фазный провод проходит в коробку распределительную и соединяется с фазой от щитка. Провод L коммутируется с фазой лампочки. Ноль же скручивается с нейтральным проводником от электрощита.
Примечание: если фаза выключателя не соединяется на разрыве, прибор работать не будет.
Как установить выключатель наружный
Подключение выключателя света происходит по следующим этапам:
- отключить электроэнергию в комнате;
- разобрать корпус, оставив только заднюю часть;
- приложить корпус к стене, проверить расположение при помощи уровня;
- сделать отметки для крепежа;
- шурупами прикрутить пластиковый корпус;
- проверить уровнем;
- просунуть две жилы от кабеля в специальное отверстие;
- собрать корпус до схемы с контактами;
- соединить провода: ноль к нулю, фаза к фазе;
- собрать оставшиеся детали, установить кнопку, проверить работает или нет.
Блок выключателей в такой схеме подключить можно за 15-20 минут.
Как подключить выключатель новый
Установка одноклавишного выключателя нового вместо старого имеет схожую систему, однако не совсем. Так, например, заменяя устройство выключателя советского типа на современный образец, нужно учитывать некоторые нюансы, а именно:
- отключить электричество в комнате, где будет проводиться монтаж выключателя;
- чтобы достать старый выключатель, нужно выкрутить все болты, вытащить механизм, а затем освободить контакты;
- взять новый выключатель в корпусе, достать блок;
- выполнить последовательное соединение контактов с соответствующими клемами выключателя таким образом, чтобы жилы не перекрутились (ничего не переворачивать, подключать так, как есть);
- разместить механизм устройства в подрозетнике;
- закрепить винтом;
- прикрепить крышку, проверить работоспособность.
Если выполнять все пункты инструкции, то получится правильно подключить выключатель клавишный или кнопочный.
Выбирайте выключатели для вашего дома в разделе: «Розетки, выключатели и комплектующие»
Как подключить выключатель
Сталкиваться с подключением выключателя приходилось многим домовладельцам — при ремонте их нужно или менять, или устанавливать. Первым делом при проведении таких работ нужно отключить электричество — выключить вводной автомат и сделать все для того, чтобы случайно его никто не включил.
- сами выключатели;
- распределительная коробка;
- соединительные провода;
- изолента.
Подключаем выключатель в распределительной коробке
При подключении важно учитывать один факт: подключать фазный провод к светильнику можно только через выключатель, то есть фаза всегда подключается на разрыв — благодаря этому выключатель будет разрывать фазу, а не ноль, что позволь сделать эксплуатацию приборов безопасной и удобной. Фазный провод определяется с помощью индикаторной отвертки, обычно он красного цвета.
- сам одноклавишный выключатель;
- источник питания;
- распределительную коробку;
- одну или несколько параллельно включенных лампочек.
Для фазы и для ноля для более удобной работы лучше приобрести провода разных цветов, чаще всего это красный и синий.
С распределительного щита к коробке обычно подходит кабель от светильника, выключателя, а также двухпроводной кабель — если он двухцветный, работа значительно упрощается. Фазный провод часто красный, нулевой — синий. Фазный красный провод от щита подключается к красному проводу, который идет к выключателю. Второй провод от выключателя (синий) необходимо подключить к красному проводу, который подключен к светильнику или другой нагрузке. В итоге у нас есть фаза, идущая на лампу и соединенная между собой. Нулевой провод от щита нужно подключить к нулевому проводу, идущему к светильнику. Таким образом, получилось, что нулевой провод от распределительной коробки соединяется прямо с лампочкой, а фазные провода подключены к светильнику через выключатель.
Подключаем двойной выключатель
Выключатель позволяет управлять двумя группами светильников и используется для включения/выключения из одного места двух светильников. Как и в случае с одноклавишным выключателем, первым делом снимаем напряжение на щите и убеждаемся, что все электричество отключено, и работы проводятся в безопасных условиях.
От распределительного щита в коробку приходят два провода: фазный (красный) и нулевой (синий). Нулевые провода от распределительного щита, а также светильника номер один и светильника номер два соединяются между собой. Провод, который идет к общему контакту выключателя, подключаем к фазному проводу от распределительного щита. Допустим, что провод, идущий на общий контакт — зеленого цвета, провода с выходов — синего и желтого. Эти провода в распределительной коробке подключаются к соответствующим группам светильников. Они образуют собой коммутируемые фазы двух групп светильников. Далее нулевой провод (синий) от распределительного щита подключается к нулевому от распределительной коробке, который идет на светильники. Выключатель соединяет только фазы двух групп приборов.
Проходной выключатель: схема управления из трех мест
Иногда двойного выключателя бывает недостаточно. В таком случае используются проходные выключатели, а также перекрестные, которые имеют не три, а четыре контакта, за счет чего получается две пары параллельно переключаемых контактов.
Количество управляющих пунктов не названо четко, главная проблема — сложность коммутации в распределительной коробке, поскольку слишком много проводов к ней подводится. В данном случае важная грамотная маркировка, без которой очень легко запутаться.
Подключение выключателя проводится так: выходная пара контактов из первого проходного выключателя подключается к проводам, которые веду к входной паре следующего перекрестного выключателя — повторять до последнего проходного выключателя, у которого нужно соединить общий контакт с кабелем, который идет к прибору. Провод фазы соединяется с входным контактом первого выключателя, второй провод от светильника — с нулевым распределительной коробки.
