Если следовать букве нормативных документов, то раздел должен называться
ПЛАКАТЫ И ЗНАКИ ЭлектроБЕЗОПАСНОСТИ, я с этим не согласен и ниже напишу почему.
Человечество использует электрические приборы во всех сферах своей деятельности от бытовых приборов до промышленных энергоустановок, от космических кораблей до наручных часов.
Электричество представляет опасность не только как электрический ток напряжением свыше 100 вольт поражающий при определённых условиях ткани человеческого организма, но и электромагнитное излучение, которое также может быть опасным для человека.
При коротких замыканиях электрических цепей или некачественном соединении проводников может выделятся тепловая энергия способная вызвать пожар.
Кроме этого надо учитывать что не санкционированное включение или отключение электричества
может так же привести к неприятным последствиям.
В виду этого МИНИСТЕРСТВО ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
попыталось хоть как то систематизировать народное творчество в вопросе знаков электробезопасности и создало документ под названием ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ СО 153-34.03.603-2003.
Чтобы ответить людям на вопросы типа в какую сторону должен быть нарисован знак молния, какого цвета и размера ? Надо ли на знаке не влезай убьет изображать череп с костями ?
Нас из этого документа интересуют только раздел 2.18 и Приложение 9.
Похоже что сочинитель сего документа из Минэнерго не насиловал мозг учёбой, а купил диплом в подземном переходе. Читаем и стараемся понять.
2.18.2. Плакаты и знаки безопасности должны изготавливаться в соответствии с требованиями государственного стандарта.
Сопоставляю со списком литературы в конце СО 153-34.03.603-2003 и прихожу к выводу что Минэнерго имеет в виду ГОСТ Р 12.4.026-2001, но в этом ГОСТ понятие плакат отсутствует.
2.18.3. По характеру применения плакаты могут быть постоянными и переносными, а знаки — постоянными.
Сопоставляю эту мысль с Приложением 9 и получается что всего 2 знака (№5 и №6) – остальное
плакаты по электробезопасности.
Радует то, что 99% заказчиков адекватно заказывает знаки безопасности, а не плакаты похожие на знаки.
Дальше читаем Приложение 9.
Плакат №1 , Для запрещения подачи напряжения на рабочее место
НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ , Красные буквы на белом фоне.
Кант белый шириной 1,25 мм. Кайма красная шириной 10 и 5 мм.
200×100 и 100×50, Плакат переносный.
1,25 мм – ширина белого канта + знак (плакат) переносной, то есть из жёсткого листового диэлектрика, например поливинилхлорида 2 мм.
Мы имеем производство знаков электробезопасности с 2006 года и теоретически представляем как выполнить данное условие, но пока никто из клиентов не был готов платить за лазерный раскрой подложек. Было бы очень любопытно дать в руки чудакам которые это придумывали и подписывали штангенциркуль и микромерт пусть сделают на слабо такой кант.
Скажу честно, мы делаем кант 7 мм и допуск реза +- 2 мм.
Нет проблемы напечатать кант 1,25 мм.
Есть проблема порезать это на диэлектрике толщиной 2-4 мм с допуском +-0,01 мм за приемлемые для клиента деньги.
Ещё один интересный факт по поводу этого плаката (ЗНАКА) НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ
В основном у нас его заказывают на самоклеющейся плёнке. То есть по нормативке — это переносной плакат и должен временно вешаться, скорее всего на диэлектрическом шнурке непосредственно на то что не надо включать, но заказывают всё равно наклейку.
Проблема канта 1,25 мм на всех плакатах по Приложению 9.
Следующая проблема приложения 9 – это размер плакатов по электробезопасности.
Обычно клиенты заказывают этот знак размером 150х300 мм, но иногда удивляют меня размером типа 130х240 мм.
А какие надписи нам приходится делать, чтобы клиенты были счастливы…
«Высокое напряжение опасно для жизни», «Кабель под напряжением»,
«Не выключать! Работают люди», «Стой высокое напряжение»,
«Щит силовой 380/220» и другой фольклор…
Нельзя не отметить что 01.10.2016 ПАО «Россети» ввело стандарт организации ПАО «Россети» СТО 34.01-30.1-001-2016
К сожалению и размеры знаков, кант 1,25 мм и понятие плакат бездумно переехали в эту новеллу.
Причём этот стандарт, не отменяет СО 153-34.03.603-2003 , а только заменяет часть его положений и только внутри компании ПАО «Россети».
Интересующее нас приложение №9 в этом документе называется приложение №11, никто и не подумал рисовать в приложении кант 1,25 мм взгляните сами http://www.rosseti.ru/investment/standart/corp_atandart/34.01-30.1-001-2016.pdf на глаз там 5-7 мм, что на мой взгляд разумно.
Кроме этого ввели новый комбинированный знак с ссылкой на не существующий гост ГОСТ Р 12.4.026
Грустно всё это. ПАО «Россети» вроде не нищеброды какие нибудь. Досталось им большая доля наследия от СССР.
Ну понятно на людей поумнее денег заплатить жаба давит, но общественное обсуждение практически на халяву специально для такого случая уже изобрели.
Кроме этого от 04.10.2016 ПАО «Россети» ввели ещё один интересный документ СТО 34.01-24-001-2015
«ЕДИНЫЙ КОНТЕНТ И СТИЛЬ ИНФОРМАЦИОННОГО СОПРОВОЖДЕНИЯ ПРОФИЛАКТИКИ ЭЛЕКТРОТРАВМАТИЗМА В ЭЛЕКТРОСЕТЕВОМ КОМПЛЕКСЕ»
там всё в лучших традициях и череп и молнии.
Там тоже не всё безоблачно, рецензию на этот документ напишу позже…
Плакаты и знаки электробезопасности используемые в электроустановках
Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.
Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.
По своему назначению плакаты и знаки безопасности делятся на:
- — запрещающие;
- — предупреждающие;
- — предписывающие;
- — указывающие.
По характеру применения плакаты и знаки электробезопасности выполняются переносными и стационарными (постоянными).
Друзья ввиду того что в комментариях постоянно ведутся споры и разногласия решил немного и изменить структуру и наполнение данной статьи.
Наименование и принадлежность плакатов и знаков электробезопасности к тому или иному классу, взяты с источника СО 153-34.03.603-2003 — «ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ», которая была утверждена в 2003 году.
Запрещающие плакаты
Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.
- « РАБОТА ПОД НАПРЯЖЕНИЕМ повторно не включать! » — этот знак запрещает повторное ручное включение выключателей ВЛ без согласования с руководителем работ после того, как они были автоматически отключены. Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.
Размеры плаката – 100х500 мм, ширина красной каймы – 5 мм. Надпись выполнена буквами красного цвета на белом фоне.
- « НЕ ВКЛЮЧАТЬ! Работают люди » — плакат переносной, запрещающий подачу на линию напряжения. Должен вывешиваться на ключи, кнопки и привода управления коммутационных аппаратов, при включении которых напряжение может быть подано на линию. Применяется для электроустановок как до 1000 В, так и выше.
Плакат выполняется размерами 200х100 или 100Х50 мм, ширина красной каймы составляет соответственно 10 и 5 мм. Надпись выполняется буквами красного цвета на белом фоне.
- « НЕ ВКЛЮЧАТЬ! Работа на линии » — плакат переносной, запрещающий подачу на линию напряжения. Вывешивается на ключах и приводах управления коммутационных аппаратов, включение которых может подать на линию напряжение.
Размеры плаката – 200х100 или 100х50 мм. Надпись выполняется белыми буквами на красном фоне.
- « НЕ ОТКРЫВАТЬ! Работают люди » — запрещающий плакат, который необходимо вывешивать на задвижках и вентилях перекрывающих подачу воздуха к пневматическим коммутационным аппаратам (выключатели, разъединители), ошибочное открытие которых может привести ко включению аппарата на котором работают люди.
Также плакат «НЕ ОТКРЫВАТЬ! Работают люди» вывешивается на газовых баллонах или трубопроводах (водородных, кислородных и т.п.) открытие которых может привести к травмам работающих людей.
Данный запрещающий плакат относится к переносным. Размеры плаката 200х100, ширина красной каймы 5 мм.
Предупреждающие плакаты
Предупреждающие плакаты предупреждают о приближении на опасное расстояние к находящимся под напряжением токоведущим частям.
- « СТОЙ! Напряжение » — предупреждает об опасности приближения к токоведущим частям электроустановок, находящихся под напряжением. Плакат применяется в электроустановках с напряжением до 1000 В и выше (относится к переносным).
Размеры плаката – 300Х150 мм. Стрела красная выполнена по ГОСТ 12.4.026. Ширина красной каймы – 15 мм. Надпись выполнена буквами черного цвета на белом фоне.
- « НЕ ВЛЕЗАЙ! Убьет » — этот плакат предупреждает о возможном приближении к токоведущим частям, находящимся под напряжением, при подъеме по конструкции.
Размеры знака – 300х150 мм. Стрела красного цвета. Ширина красной каймы – 15 мм. Надпись выполнена буквами черного цвета на белом фоне.
- « ИСПЫТАНИЕ! Опасно для жизни » — плакат предупреждает об опасности поражения действием электрического тока при проведении высоковольтных испытаний. Такие знаки вывешиваются на ограждениях рабочих мест во время проведения высоковольтных испытаний.
Размеры знака – 300х150 мм. Стрела красного цвета. Ширина красной каймы – 21 мм. Надпись выполнена буквами черного цвета на белом фоне.
- « ОПАСНОЕ ЭЛЕКТРИЕСКОЕ ПОЛЕ без средств защиты проход запрещен » – плакат, предупреждающий о возможности опасного воздействия электрического поля на обслуживающий персонал, а также запрещает передвижение людей без применения средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 150 — 200 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.
Размеры плаката – 200Х100 мм. Ширина красной каймы – 10 мм. Надпись выполнена буквами красного цвета на белом фоне.
- « ОСТОРОЖНО электрическое напряжение » — знак электробезопасности, предупреждающий об опасности поражения действием электрического тока. Вывешивается в электроустановках любого класса и подкласса подстанций и электростанций.
Знак выполняется в виде равностороннего треугольника со стороной 300 мм — для размещения на дверях помещений. Если для размещения на оборудовании, машинах, механизмах и таре может быть со сторонами: 25, 40, 50, 80, 100, 150 мм . Стрела и кайма черного цвета, фон – желтого.
Также знак «осторожно электрическое напряжение» может наносится черной краской на бетонных поверхностях (плиты, заборы, ограждения ОРУ, ж/б опоры и т.д.) с помощью трафарета.
Предписывающие плакаты
Предписывающие плакаты используются для указания рабочих мест (мест проведения работ) в электроустановках, а также безопасных подходов к ним.
- « РАБОТАТЬ ЗДЕСЬ » — указывает рабочее место.
Размеры предписывающего плаката – 100Х100 или 250Х250 мм. Выполнен в виде белого квадрата со сторонами соответственно 80 или 200 мм на синем фоне. Надпись выполнена черными буквами внутри квадрата. Плакат переносной.
- « ВЛЕЗАТЬ ЗДЕСЬ » — также является предписывающим плакатом и применяется при расположении рабочего места на высоте, указывает безопасный путь подъема на рабочее место.
Размеры плаката – 100Х100 или 250Х250 мм. Также как и плакат «работать здесь» выполнен в виде белого квадрата со сторонами 80 или 200 мм на синем фоне. Надпись выполнена черными буквами внутри квадрата.
Указательный плакат
- « ЗАЗЕМЛЕНО » — указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на него напряжения. Вывешивается на приводах коммутационных аппаратов. В случае применения указательного и запрещающего плакатов одновременно, указательный плакат вывешивается поверх запрещающих.
Размеры плаката – 200×100мм или 100×50 мм с шириной белой каймы 13 мм и 5 мм соответственно. Надпись выполнена белыми буквами на синем фоне.
Плакаты и знаки электробезопасности используемые в электроустановках
В ранее опубликованной на нашем сайте статье, посвященной электрозащитным средствам, упоминалось, что к данной категории также относятся знаки и плакаты по электробезопасности (далее по тексту ЭБ). Сегодня мы расскажем о них более подробно. Из материалов статьи Вы узнаете о различных видах плакатов и знаков, их назначении, а также характере применения.
Различие между знаками и плакатами
Основное различие между ними в назначении. Если говорить кратко, то функция знаков заключается в информировании о постоянных факторах, например, предупреждать обслуживающий и ремонтный персонал о возможности случайного касания с токоведущими элементами конструкции. Соответственно, для расположения этих электрозащитных средств предусмотрены стационарные места.
Знаки ЭБ могут изготавливаться из металлических или диэлектрических материалов, допускается рисовать их краской или наносить пленку с рисунком. В первом случае, когда используется металлическая основа, установка производится на безопасном удалении от токоведущих элементов.
Данные средства безопасности вывешиваются в соответствии с назначением. В отличие от знаков они могут располагаться стационарно или быть переносными.
Виды плакатов по назначению
Данные средства классифицируются в зависимости от функционального назначения на следующие виды:
- Запрещающего действия, данная группа накладывает запрет на использование коммутационного оборудования, чтобы не допустить его включение при проведении ремонтных и регламентных работ в зоне ответственности.
- Предупреждающего действия, предписывается устанавливать в местах, где имеется опасность случайного прикосновения к токоведущим частям электроустановки, либо об опасности приближения к таковым. Помимо этого в данную категорию входит средство, информирующее о запрете вхождения в зону электрополя без соответствующих защитных спецсредств.
- Предписывающего характера. Назначение данных средств — указать обслуживающему или ремонтному персоналу на специально подготовленное место, отвечающее нормам безопасности.
- Указывающего назначения. На текущий момент ГОСТом предусмотрен всего одно средство для данной группы, информирующее о наложении переносного заземления.
Давайте рассмотрим, какие средства входят в ту или иную группу, условия их применения, принятый формат, а также допустимую цветовую раскраску. Очередность будем соблюдать такую же, как принята в ГОСТ 12.4.026 2015 (приложение 9).
Запрещающие
Данная категория включает в себя четыре вида:
- Запрещающий включение коммутационных аппаратов, обеспечивающих питание электроустановок.
Исполнение выполнено в двух форматах 100,0 х 50,0 мм и 200,0 х 100,0 мм. Надпись производится красными литерами по белому фону. Обрамляется надпись рамкой того же цвета, что и литеры. Окантовка имеет ширину 1,25 мм, выполнена в белом цвете.
Правилами электробезопасности допускается использовать данные средства безопасности в независимости от класса напряжения электроустройств. Установка предписывается в местах, где осуществляется управление коммутационными аппаратами, обеспечивающих отключение подачи питания. Если схема сети электроустройства не предполагает наличия таких коммутаторов, плакат устанавливается на снятые предохранители.
- Запрет на включение ЛЭП.
Размеры остаются стандартными (200,0х100,0 и 50,0х100,0). Что касается надписи, то она исполняется инверсно предыдущему варианту, то есть, белыми литерами. Соответственно, меняются цвета окантовки и рамки, но их размеры остаются прежними.
Назначение такое же, как и предыдущего плаката, с поправкой на кабельные и воздушные линии.
- Запрет на подачу рабочей среды в трубопровод, открытие баллонов и т.д.
Форм фактор и цветовое исполнение соответствует приведенному выше средству электробезопасности из пункта 1. Данное электрозащитное средство устанавливается на запорную арматуру в следующих случаях:
- Когда необходимо запретить использование запорной арматуры пневматических приводов коммутационных аппаратов. В качестве примера таких устройств можно привести высоковольтные выключатели.
- Если требуется не допустить подачу рабочей среды в трубопроводы, чтобы исключить возникновение аварийной ситуации и обеспечить безопасность ремонтной бригады.
- Запрет на проведение повторной активации режима включения ЛЭП, после того, как она была отключена. Данный вопрос необходимо предварительно согласовывать с лицом, отвечающим за безопасность.
Размеры данного вида – 100,0 х 50,0 мм. Используются красные литеры. Установка производится на ключи управления, отвечающих за подачу питания на ремонтируемые ЛЭП. При этом не требуется обесточивание последних.
Предупреждающие
Рассмотрим средства безопасности данной категории, нумерация продолжается в соответствии приложения 9, указанного выше ГОСТа:
- Предупреждающий знак, о возможной опасности поражения электротоком.
Знак имеет форму равностороннего треугольника, имеющего черное окаймление с желтым фоном. Внутри треугольника изображен стилизованный разряд молнии. Размеры могут варьироваться в следующих пределах:
У знака, устанавливаемого на дверях, стороны треугольника имеют длину 300,0 мм.
Для различных электроустановок допустима следующая длина сторон: 25,0; 40,0; 50,0; 80,0; 100,0; 150,0 мм.
Если установка производится на электроопорах высоковольтных ЛЭП, то от земли до знака должно быть около 2,5-3,0 метров. Допускается пометка опор через одну, если длина пролета не превышает 100,0 м. В противном случае установка выполняется на каждую опору.
- Знак аналогичный предыдущему, основное отличие заключается в способе нанесения. Для этой цели используют несмывающуюся краску (как правило, черную), которую наносят на ЖБТ опоры, ограждения или плиты.
Таким образом, мы получаем монохромный рисунок, фоном которому будет поверхность бетонного покрытия. Размеры и сфера применения, такие же, как у знака из пункта 5.
- Предупреждающий плакат, информирующий об опасности приближения к участку электроустановки, на которой размещается данное средство защиты.
Все средства данной группы, за исключением последнего, имеют стандартный размер 300х150 мм. Надпись на них выполнена черными литерами. Изображение молнии – в красном цвете, как и кайма, ширина которой 5,0 мм. Что касается окантовки, то она сделана белым цветом.
Возможные применения:
- Установка на временные ограждения.
- Перекрытие проходов, к которым нет допуска.
- Монтаж на постоянные ограждения, в случаях, если они соседствуют с подготовленным местом.
- В других местах, где проход запрещен в связи с опасностью поражения электротоком.
- Предупреждение для обеспечения безопасности при проведениях испытаний электрических установок при помощи высокого напряжения.
Как уже упоминалось выше, форм-фактор и дизайн электрозащитных средств данного вида однообразен. Установка производится участки подвергающиеся испытаниям.
- Предупреждение для персонала о возникновении угрозы для жизни, когда осуществляется подъем к высотному месту. Например, опасность исходит от соседней конструкции, находящейся под действием электричества.
Дизайн и форм-фактор остаются стандартными, в соответствии с требованиями ГОСТа. Плакат должен вывешиваться, если при подъеме исходит угроза от соседних конструкций, мимо которых электроперсонал перемещается на указанное место.
- Плакаты для ограждения участков с повышенным фоном ЭМИ, то есть мест, где наблюдается высокая интенсивность электрического поля.
Исполнение:
- Надпись печатается красными литерами.
- Рамка стандартная красная — 10,0 мм.
- Окантовка белая.
- Типовые размеры 200,0х100,0 мм.
Правила безопасности требуют установки данных средств в местах с повышенным ЭП. Как правило, это электроустановки с классом напряжения от 330,0 кВ.
Предписывающие
Продолжим описание средств электробезопасности, согласно указанной в ГОСТе нумерации. К данной группе относится всего два плаката:
- В каком месте должны работать люди (см. а на рис. 11).
- Обозначение безопасного пути к рабочему месту (b на рис 11).
Исполнение:
- Оба плаката идентичны по форм-фактору, могут быть выполнены в размерах 100,0х100,0 или 200,0х200,0 мм.
- Надпись набирается черными литерами.
- Фон — белый.
- Рамка – синяя.
Что касается назначения, то их краткие описания приведены выше.
Указывающие
В данную группу входит всего один плакат, назначение которого указывать на место заземления, что не позволяет подать питание случайным образом.
Исполнение:
- Фон – синий.
- Литеры текста – белые.
- Рамка – отсутствует.
- Окантовка – белая (1,25 мм).
- Типовые размеры: 50,0х100,0 или 100,0х200,0 мм.
Меры безопасности предписывают устанавливать данный указательный плакат в местах управления коммутационных систем, обеспечивающих подачу напряжения на участки, где наложено защитное заземление.
По характеру применения
Данная классификация для плакатов и знаков электробезопасности позволяет определить будет установлено средство на постоянной основе или оно является переносным. К первым, в большинстве своем, относятся знаки, например, указатели напряжения, представляющие собой треугольную информационную табличку, со стилизованным изображением молнии.
Стационарные
Из перечисленных выше видов к таковым относятся знаки, приведенные в пунктах 5 и 6, а также предупреждающий плакат из пункта 10
Переносные
Все остальные плакаты, о которых шла речь, относятся к переносным, то есть тем, что устанавливаются на новых местах.
Формировать комплекты переносных плакатов имеет смысл только в том случае, когда выполняются типовые действия обслуживанию или ремонту узлов электросети или запитанного от нее оборудования. В таких случаях можно заранее взять определенное количество предписывающих, запрещающих или других плакатов и знаков безопасности, включая таблички «опасно для жизни».
Основные знаки электробезопасности
Для предупреждения несчастных случаев на предприятии нужно использовать плакаты и знаки электробезопасности. Их отсутствие — прямое нарушение требований охраны труда. В статье вы найдете информацию об основных знаках электробезопасности и сможете скачать плакат, на котором они изображены.
Содержание статьи
- Знаки электробезопасности. Виды
- Запрещающие знаки электробезопасности
- Предупреждающие знаки электробезопасности
- Предписывающие знаки электробезопасности
- Указывающие знаки электробезопасности
Знаки безопасности являются одной из разновидностей средств коллективной защиты работников и предназначены для профилактики воздействия опасных производственных факторов и возникновения аварий. Основной целью применения знаков безопасности на предприятии является информирование работников о порядке эксплуатации оборудования и разрешенном поведении в промышленных помещениях.
Основные знаки электробезопасности на предприятии скачать бесплатно
Знаки электробезопасности в виде информационных табличек, плакатов, наклеек необходимы прежде всего для того, чтобы исключить вероятность подачи напряжения на электрооборудование во время его осмотра или ремонта. Однако это не единственное их предназначение.
В зависимости от мобильности и способа размещения различают переносные или стационарные знаки безопасности. Как постоянные, так и переносные знаки безопасности должны изготавливаться из электроизоляционных материалов (например, стеклопластика, полистирола, гетинакса, текстолита и т.п.).
Плакаты и знаки безопасности на бетонные и на металлические поверхности опор воздушных линий электропередачи, дверей камер и т.д. рекомендуется наносить красками с помощью трафаретов, а также использовать плакаты и знаки безопасности на самоклеющейся пленке. Допускается изготавливать постоянные, переносные плакаты и знаки безопасности из металла — только для установок, которые удалены от токоведущих частей.
Знаки электробезопасности. Виды
Существуют такие виды знаков электробезопасности:
- запрещающие;
- предупреждающие (предупреждающие плакаты);
- предписывающие;
- указывающие.
Подробнее о каждом из этих видов читайте дальше. А также ознакомьтесь с графическим изображением знаков по электробезопасности.
Запрещающие знаки электробезопасности
Запрещающие плакаты и знаки по электробезопасности направлены на предупреждение несанкционированной работы с аппаратами коммутации для того, чтобы в процессе работы электрооборудования на него никто ошибочно не подал напряжение.
- «Работа под напряжением. Повторно не включать» — этот знак используется для запрета повторного ручного включения выключателей ВЛ после автоматического отключения их без согласования с исполнителем работ. Такой знак закрепляется на ключах управления ремонтируемых выключателей ВЛ, при выполнении ремонтных работ под напряжением. Размеры — 80х50 мм, ширина красной каймы — 5 мм. Надпись оформляется красными буквами на белом фоне.
- «Опасное электрическое поле! Без средств защиты проход запрещен» — знак, информирующий об опасном действии электрического поля в зоне размещения оборудования, а также запрещающий передвижение людей в случае отсутствия у них средств индивидуальной защиты. Устанавливается в ОРУ напряжением 330 кВ и более на высоте 180 см от уровня планирования на ограждениях участков, на которых уровень напряженности электрического поля более 5 кВ/м, а именно: на маршрутах обхода ОРУ и вне маршрутов обхода ОРУ, но в местах, где возможно пребывания работников, выполняющих другие работы (например, под низко провисшей ошиновкой оборудования или системы шин). Размеры — 240х130 мм. Ширина красной каймы — 13 мм. Надпись оформляется красными буквами на белом фоне.
- «Не включать. Работают люди» — переносной плакат, который используется в электроустановках всех классов напряжений. Вывешивается на проводах разъединителей, отделителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место. Размеры — 80х50 или 240х130 мм, ширина красной каймы составляет 5 и 13 мм соответственно. Надпись оформляется красными буквами на белом фоне.
- «Не включать. Работа на линии» — передвижной знак, запрещающий подачу напряжения на линию, где работают люди. Вывешивается на приводах, кнопках и ключах управления тех коммутационных аппаратов, при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, где выполняют работу работники. Размеры — 80х50 или 240х130 мм. Ширина красной каймы 5 и 13 мм соответственно. Надпись оформляется белыми буквами на красном фоне.
- «Не открывать. Работают люди». Плакат используется для запрета подачи сжатого воздуха, газа. Он вывешивается на защелках воздуховодов к воздухозаборникам и к пневматическим приводам выключателей и разъединителей, при ошибочном открытии которых может подаваться сжатый воздух на работников или может быть приведен в действие выключатель или разъединитель, где выполняют работу работники, а также на защелках водородных, углекислотных и прочих трубопроводов, при ошибочном открытии которых может возникнуть опасность для работников.
МИХАИЛ ЧЕМЕРИС эксперт по вопросам доврачебной помощи, директор лицея № 208 г.. Киева, учитель медико-санитарной подготовки

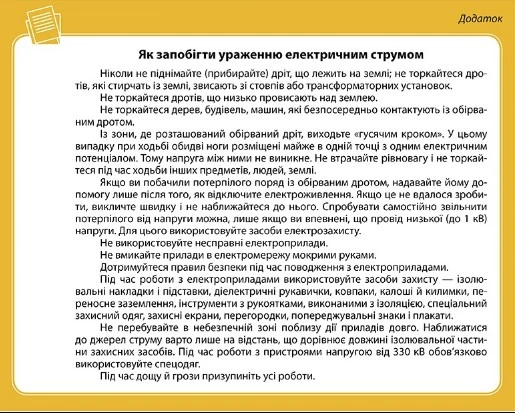

Как спасти жизнь пострадавшему и не подвергнуться опасности самому? Воспользуйтесь советами эксперта
Предупреждающие знаки электробезопасности
Предупреждают работников о приближении на опасное расстояние к объектам под напряжением и о риске поражения электрическим током.
«Стой! Напряжение» — предупреждает об опасности поражения электрическим током. В ЗРУ вывешиваются на защитные временные ограждения токоведущих частей, находящихся под рабочим напряжением (когда снято постоянное ограждение); на временных ограждениях, устанавливаемых в проходах, куда не следует заходить; на постоянных ограждениях камер, находящихся рядом с рабочим местом. В ОРУ плакат вывешивается при выполнении работ с земли, на канатах и шнурах, ограждающих рабочее место; на конструкциях возле рабочего места на пути к ближайшим токоведущим частям, находящимся под напряжением. Размеры — 280х210 мм. Стрела — красная. Ширина красной каймы — 21 мм. Надпись оформляется черными буквами на белом фоне.
«Не влезай! Убьет» — предупреждает об опасности подъема по конструкциям, где возможно приближение к токоведущим частям, находящимся под напряжением. Размеры знака — 280х210 мм. Стрела красного цвета. Ширина красной каймы — 21 мм. Надпись оформляется черными буквами на белом фоне.
«Испытание! Опасно для жизни» — предупреждает о возможном поражении электрическим током при проведении испытаний повышенным напряжением. Такие знаки являются передвижными и вывешиваются надписью наружу на оборудовании, ограждениях токоведущих частей при подготовке рабочего места к проведению испытания повышенным напряжением. Размеры — 280х210 мм. Стрела красного цвета. Ширина красной каймы — 21 мм. Надпись оформляется черными буквами на белом фоне.
«Осторожно! Электрическое напряжение» — предупреждает об опасности поражения электрическим током. Крепится на обратной стороне входных дверей, за исключением дверей КРУ и КТП, расположенных в этих устройствах; на наружных дверях камер выключателей и трансформаторов, ограждений токоведущих частей, расположенных в производственных помещениях; на дверях щитов и сборок напряжением до 1000 В. Знак оформляется в форме равностороннего треугольника со стороной 80, 100, 160, 360 мм — для дверей помещений, 25, 40, 50 мм — для тары и оборудования. Стрела и кайма — черного цвета, фон — желтый.
Топ-3 консультации для вас:
- Как присвоить работнику группу по электробезопасности
- Как организовать безопасную эксплуатацию электроустановок
- Как разработать Положение об энергетической службе предприятия
Предписывающие знаки электробезопасности
Предписывающие плакаты используются для определения безопасных маршрутов работников к их рабочих местам.
- «Работать здесь» — указывает место непосредственного выполнения работ. В ВРУ при наличии защитных ограждений рабочего места вывешивают в месте прохода за ограждение. Размеры — 100х100 или 250х250 мм. Оформляется в форме белого круга диаметром соответственно 68 или 168 мм на зеленом фоне. Надпись наносят черными буквами. Белая кайма может быть шириной 2 или 5 мм соответственно.
- «Вылезать здесь» — применяется при расположении рабочего места на высоте, указывает безопасный путь подъема на рабочее место. Размеры — 100х100 или 250х250 мм. Оформляется в форме белого круга диаметром 68 или 168 мм на зеленом фоне. Надпись делают черными буквами. Белая кайма может быть шириной 2 или 5 мм соответственно.
Указательные знаки электробезопасности
- «Заземлено» — плакат используют для запрета подачи напряжения на заземленные части электроустановки. Вывешивается на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленную часть электроустановки, а также на ключах и кнопках дистанционного управления. Размеры — 240х130 мм или 80х50 мм с шириной белой каймы 13 мм и 5 мм соответственно. Надпись оформляется белыми буквами на синем фоне.
