Насосная станция Sterwins BP50L-4, 4200 л/час
Насос-автомат 1100 BP50L-4 STERWINS, предназначен для подачи чистой воды из колодцев, скважин, открытых водоемов, резервуаров или для повышения давления в магистральных трубопроводах.
Создаёт комфортные условия использования водоснабжения при пониженном давлении в трубопроводе.
- Благодаря реле давления, насос работает в автоматическом режиме, управляется по давлению воды.
- Гидроаккумулятор – смягчает гидроудар в момент пуска насоса и увеличивает ресурс насоса.
- Легкий первый запуск. Благодаря удобным заливным и сливным отверстиям насос легко ввести в эксплуатацию и подготовить к консервации.
- Глубина всасывания до 8 м обеспечивается встроенным эжектором.
- Непрерывная работа насоса обеспечивается принудительным охлаждением двигателя.
- Объём бака 50 литров обеспечивает запас воды при отключении электроэнергии.
СКАЧАТЬ ИНСТРУКЦИЮ
СКАЧАТЬ ПРЗЕНТАЦИЮ
Насосная станция Sterwins BP50L-4, 4200 л/час — предназначена для подачи чистой воды из колодцев, скважин, открытых водоемах, резервуаров или повышения давления в магистральных трубопроводах.
Нажмите на изображение для увеличения
Нажмите на изображение для увеличения
- Вал из корозионностойкой стали, надежное торцевое уплотнение вывода вала электродвигателя.
- Гидравлическая часть с трубкой Вентури обеспечивает подъем воды с 9 метров, максимально бесшумная в своем классе.
- Крепление корпуса насосной части к кронштейну электродвигателя на 8 соединительных точках, герметичное соединение.
- Корпус из стеклонаполненного полипропилена — корозионностойкий и ударостойкий.
- Закладная втулка из никелированной латуни — надежное и прочное соединение.
- Пластиковый фланец — прочный и корозионностойкий.
- Сделано в России.
Характеристики
| Максимальная мощность (Вт) | 1100 |
| Максимальный расход (л/ч) | 4200 |
| Максимальное давление (бар) | 5 |
| Гарантия производителя (лет) | 3 |
| Высота подъема (м) | 50 |
| Максимальная глубина всасывания (м) | 9 |
| Объем бака (л) | 50 |
| Резьба на выходе (мм) | С внутренней резьбой G1 (33 x 33) |
| Вес, кг | 20 |
| Страна производства | Россия |
| Модель продукта | BP50L |
| Ширина (см) | 60.5 |
| Высота (см) | 67 |
| Аксессуары в комплекте | Нет |
| Максимальный напор (м) | 50 |
| Длина (см) | 36.5 |
| Длина сетевого кабеля (м) | 1.5 |
| Уровень звукового давления (дБ) | 86 |
| Материал ротора | Пластик |
| Материал корпуса насоса | Композитный |
| Марка | STERWINS |
| Размер пропускаемых частиц (мм) | 0 |
| Резьба на входе (мм) | С внутренней резьбой G1 (33 x 33) |
| Тип воды | Чистая вода |
| Тип упаковки | Коробка |
| Тип продукта | Насосная станция |
| Тип жидкости | Чистая вода |
| Цветовая палитра | Красный, Черный |
| Самовсасывающий | Да |
| Соединительный патрубок в комплекте | Нет |
| Всасывающий набор в комплекте | Нет |
| Предохранительный выключатель при низком уровне воды | Нет |
| Напряжение питания (В) | 230 |
| Встроенный обратный клапан | Нет |
| Тип двигателя | Электрический |
| Конструкция насоса | Одноступенчатый |
| Максимальная температура воды (°С) | 35 |
| Защита от сухого хода | Нет |
| Расход (м? / ч) | 4.2 |
| Интегрированный фильтр грубой очистки | Нет |
| Размер насоса (в x ш x д) (см) | 65х59х35 |
| Рекомендуемый диаметр шланга (мм) | 32 |
| Применение продукта | Для полива и водоснабжения |
Полезные статьи
Как правильно выбрать пластиковые окна
Как утеплить пол: советы для комфортной и энергоэффективной жизни
Фундамент для дома: виды и особенности
Шумоизоляция помещения, квартиры
Сервисная карта Леруа Мерлен
Профессиональная карта Леруа Мерлен
Черепица для крыши: виды, особенности, размеры, производители и цена
Камин из гипсокартона своими руками
Ремонт насосных станций Sterwins
При выходе техники из строя, ее владелец, у которого по тем или иным причинам нет времени для доставки сломанного агрегата в сервисный центр, самостоятельно определяет причину поломки, звонит знакомому мастеру-одиночке, сообщает о неисправности и просит приехать, чтобы произвести ремонт или заменить деталь. Возможно, такой ремонт и сможет восстановить работоспособность техники, но надолго ли? Вполне вероятно, что через некоторое время агрегат снова выйдет из строя, и уже по причине другой поломки. В чем же дело? В отсутствии комплексной диагностики, позволяющей не только определить конкретную причину неисправности, но и оценить общее состояние техники. И если владелец вовремя не осознает важность проведения диагностики, то так и будет тратить деньги «на ветер», ругая производителей техники за некачественное ее изготовление и жалея себя.
При возникновении поломок или проблем в работе Вашей техники, обратитесь в Нашу компанию — мы проведем качественную диагностику техники, установим причину неисправности, выявим слабые места и выполним профессиональный ремонт. Такой комплексный подход позволит Вам:
- при выполнении последующего ремонта в нашей компании — выполнить диагностику своей техники совершенно бесплатно;
- получить детальную информацию о состоянии агрегата, предупредить возникновение серьезных поломок;
- сэкономить свое личное время;
- потратить гораздо меньше денег на восстановление техники;
- обеспечить длительный срок эффективной эксплуатации агрегатов и сохранить их производительность.
Не хотите платить за необоснованный ремонт? Обращайтесь к нам!

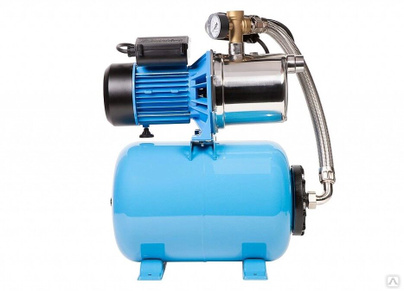

Насосная станция Джилекс ДЖАМБО 70/50 Н-50, расход 4,2м³/ч,напор 50м, мощность 1100Вт,бак 50л.
насосная станция «ДЖАМБО» 70/50 Н-50 создана для автоматизированной подачи чистой воды из разных источников, также может быть использована для повышения давления при использовании в качестве источника магистрального водопровода.
Область применения
Насосную станцию можно использовать как часть системы автоматического водоснабжения в частном доме. Забор воды может осуществляться из:
- открытых водоемов;
- колодцев и скважин;
- централизованного водопровода.
Характеристики модели «ДЖАМБО» 70/50 Н-50
- «ДЖАМБО» — название серии;
- 70 — максимальный расход воды при свободном изливе в л/мин;
- 50 — максимальный напор в метрах водяного столба;
- Н — материал, из которого изготовлен корпус (нержавеющая сталь);
- 50 — объем гидроаккумулятора в литрах.
Преимущества модели «ДЖАМБО» 70/50 Н-50
- Наличие заливного отверстия с резьбовой пробкой позволяет быстро заполнить водой насосную часть и всю всасывающую магистраль перед первым пуском.
- Наличие гидроаккумулятора позволяет защитить насос от частых пусков, тем самым увеличивая его срок службы. Он же позволяет поддерживать давление в системе, что обеспечивает бесперебойное водоснабжение потребителей в тот момент, когда насос отключается. Кроме поддержания давления в системе водоснабжения гидроаккумулятор позволяет предотвратить гидроудар.
- Встроенная тепловая защита. Функцию защиты от перегрева выполняет термопротектор, находящийся в обмотках статора. Как только температура обмоток повышается — электродвигатель отключается.
Эксплуатационные ограничения для насосных станций «ДЖАМБО»
- Заужения внутреннего диаметра всасывающей магистрали.
- Превышение максимальных значений, зафиксированных в инструкции по эксплуатации.
- Использование для подъема воды с глубины более 9 м.
- Работа насоса-автомата без расхода воды.
- Попадание воздуха во всасывающую магистраль.
- Установка в помещениях, в которых существует риск затопления.
- Эксплуатация при температуре окружающей среды ниже 0°С.
- Перекачивание воды, температура которой ниже +1°С и выше +35°С.
- Заполнить водой корпус насоса и всасывающую магистраль до обратного клапана при первом запуске.
- Установить стабилизатор напряжения при нестабильном напряжении в сети.
- В случаях, когда забор воды осуществляется из колодцев и скважин, ставить обратный клапан в самой низкой точке трубопровода.
- В случаях, когда насос подключается к централизованному водопроводу, ставить обратный клапан перед входным штуцером насоса на всасывающей магистрали.
- В качестве всасывающей магистрали рекомендуется использовать современные полиэтиленовые и полипропиленовые трубы. А также комплекты для всасывания на основе шланга с армирующей спиралью.
Эксплуатационные ограничения для насосных станций «ДЖАМБО»
- Заужения внутреннего диаметра всасывающей магистрали.
- Превышение максимальных значений, зафиксированных в инструкции по эксплуатации.
- Использование для подъема воды с глубины более 8 м.
- Работа насоса-автомата без расхода воды.
- Попадание воздуха во всасывающую магистраль.
- Установка в помещениях, в которых существует риск затопления.
- Эксплуатация при температуре окружающей среды ниже 0°С.
- Перекачивание воды, температура которой ниже +1°С и выше +35°С.
- Заполнить водой корпус насоса и всасывающую магистраль до обратного клапана при первом запуске.
- Установить стабилизатор напряжения при нестабильном напряжении в сети.
- В случаях, когда забор воды осуществляется из колодцев и скважин, ставить обратный клапан в самой низкой точке трубопровода.
- В случаях, когда насос подключается к централизованному водопроводу, ставить обратный клапан перед входным штуцером насоса на всасывающей магистрали.
- В качестве всасывающей магистрали рекомендуется использовать современные полиэтиленовые и полипропиленовые трубы. А также комплекты для всасывания на основе шланга с армирующей спиралью.
Преимущества приобретения насосной станции в компании ООО «ДЖИЛЕКС»
- Собственное производство. Компания гарантирует надежность своих изделий, так как выполняет их разработку, изготовление и испытание, используя в производстве только качественные материалы и комплектующие.
- Обширный каталог продукции. Компания производит насосное оборудование под любые задачи и условия эксплуатации. Все изделия из каталога всегда в наличии на нашем складе.
- Конкурентные цены.
Неисправности насосных станций и их устранение
Постоянное давление в системе водоснабжения частного дома создается обычно при помощи насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.
Состав насосной станции и назначение частей
Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:
- Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
- На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
- Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
- Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).
Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.
Принцип работы насосной станции
Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.
Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.
Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.
Проблемы и неисправности насосных станций и их исправление
Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.
Не отключается насосная станция (не набирает давление)
Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:
- В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
- Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
- Чтобы устранить влияние магистрали, опустите всасывающий патрубок в бочку рядом с насосом. Если давление поднимается нормально, виновата трасса и ее вам надо либо герметизировать на стыках, либо прокладывать более толстые трубы или спрямлять существующую (меньше колен и соединений).
- Чтобы проверить герметичность всасывающей магистрали, после отключения станции некоторое время понаблюдайте за манометром. Если при закрытых кранах давление падает — утечка в системе. Если нет — система герметична.
- Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
- Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:
- Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления(снизить предел отключения).
- Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
- Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.
Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.
Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.
Ремонт насосной станции: часто включается
Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:
- Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
- Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому:
- Проверяем давление в гидроаккумуляторе. Для этого снимаем пластиковую крышку, под ней ниппель (типа велосипедного). Подключаем манометр, проверяем давление. Оно обычно в пределах 1-1,5 атм. Стравливаем или накачиваем (велосипедным или автомобильным насосом, прикрученным к тому же ниппелю) чтобы оно было в норме.
- Регулируем реле давления. Подобрав параметры, должны получить нормально работающую систему.
- Засорение обратного клапана. Если клапан не перекрывает воду, она из системы уходит, давление падает, насос включается. Периодичность включения — порядка 10-20 минут. Выход — проверить и прочистить обратный клапан, при необходимости заменить.
- Также причиной может быть повреждение мембраны гидроаккумулятора. При этом кроме частого включения насоса еще и вода подается рывками: при работающей станции с большим напором, при отключении напор сразу падает. В этом случае есть два варианта — прохудилась сама мембрана или фальц, который ее крепит к корпусу. И в том, и в другом случае придется отсоединять гидроаккумулятор и менять неисправную деталь.
- Ее одна причина частого срабатывания насоса и подачи воды скачками — поломанный золотник в верхней части гидроакуумулятора. Чтобы его заменить, придется снять гидроаккумулятор, вынуть мембрану и заменить ниппель.
Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.
Воздух в воде
Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:
- Зеркало воды опустилось и насос тянет воду пополам с воздухом. Решение в этом случае простое — опустить патрубок или сам насос ниже.
- Трубопровод стал негерметичным и воздух поступает через одно или несколько соединений. Устранение — проверка соединений и восстановление герметичности.
Насосная станция не включается
Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.
Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.
Мотор гудит, но не качает воду (крыльчатка не вращается)
Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.
Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.
Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.
Некоторые виды ремонтных работ
Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.
Замена «груши» гидроаккумулятора
Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.
Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.
Далее порядок действий такой:
- Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
- Откручиваем все болты, снимаем фланец.
- Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
- Вынимаем мембрану через отверстие в нижней части емкости.
- Бак промываем — в нем обычно много осадка ржавого цвета.
- Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
- Устанавливаем мембрану в бак гидроаккумулятора.
- Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
- Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
- Подключаем в систему и проверяем работу.
Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.
