Какое применение имеют электромагниты в технике

§ 177. Применение электромагнитов.

Большинство технических применений магнитов основывается на их способности притягивать и удерживать железные предметы. И в этих применениях электромагниты имеют огромные преимущества перед постоянными магнитами, ибо изменение силы тока в обмотке электромагнита позволяет быстро изменять его подъемную силу. Сила, с которой магнит притягивает железо, резко убывает по мере увеличения расстояния между магнитом и железом. Поэтому для определенности подъемной силой магнита условились называть силу, с которой магнит удерживает железо, расположенное в непосредственной близости к нему; другими словами, подъемная сила магнита равна той силе, которая необходима, чтобы оторвать от магнита притянутый к нему кусок чистого мягкого железа.

Чтобы получить электромагнит с возможно большей подъемной силой, нужно увеличить площадь соприкосновения полюсов магнита с притягиваемым железным предметом (который носит название якоря) и добиться того, чтобы линии магнитного поля проходили только в железе, т. е. устранить всякие воздушные зазоры или щели между якорем и полюсами магнита; для этого необходимо хорошо пришлифовать друг к другу их поверхности. Этим требованиям хорошо удовлетворяет конструкция так называемого горшкообразного магнита, изображенного на рис. 368. Такой электромагнит, питаемый аккумулятором или батареей от карманного фонаря, удерживает груз массы 80-100 кг.

Рис. 368. Горшкообразный электромагнит в разобранном виде (а) и в разрезе (б): 1 – тело электромагнита, на выступ которого надевается обмотка 2, 3 – зажимы обмотки, 4 – якорь

Электромагниты с большой подъемной силой применяются в технике для весьма различных целей. Например, электромагнитный подъемный кран применяется на металлургических и металлообрабатывающих заводах для переноски железного лома и готовых изделий. На металлообрабатывающих заводах часто применяют также станки с так называемыми магнитными столами, на которых обрабатываемое железное или стальное изделие закрепляется притяжением сильных электромагнитов. Достаточно включить ток, чтобы надежно закрепить изделие в любом положении на столе; достаточно выключить ток, чтобы освободить его. При отделении магнитных материалов от немагнитных, например при отделении кусков железной руды от пустой породы (обогащение руды), применяют магнитные сепараторы, в которых очищаемый материал проходит через сильное магнитное поле электромагнитов, вытягивающее из него все магнитные частицы.

В последние годы мощные электромагниты с огромной площадью полюсов получили новые важные применения при конструировании ускорителей, т. е. специальных устройств, в которых электрически заряженные частицы – электроны и протоны – разгоняются до огромных скоростей, соответствующих энергии, равной сотням миллионов и миллиардам электронвольт. Пучки таких частиц, летящих с огромной скоростью, являются основным средством исследования атомного ядра (см. том III). Электромагниты, применяющиеся в таких устройствах, представляют собой грандиозные сооружения.

Когда нужно получить очень сильное магнитное поле, хотя бы и в небольшом пространстве, применяют электромагниты с полюсными наконечниками в виде усеченных конусов; тогда в небольшом пространстве между ними можно легко получать поле с магнитной индукцией до 5 Тл. Такие электромагниты применяются преимущественно в физических лабораториях для опытов с сильными магнитными полями.

Для специальных целей строят электромагниты и других типов. Врачи, например, применяют электромагниты для удаления из глаза случайно попавших в него железных опилок.

177.1. Как построить электромагнит, подъемную силу которого можно было бы регулировать?

177.2. Укажите, каковы особенности конструкции сильного электромагнита.

177.3. Как построить сильный электромагнит, если конструктору поставлено условие, чтобы ток в электромагните был сравнительно малым?

177.4. Какой из электромагнитов, изображенных на рис. 369, имеет большую подъемную силу, если они сделаны из одинакового железа и имеют одинаковое число ампер-витков?

Рис. 369. К упражнению 177.4

Электромагниты и их применение

Электромагнит создает магнитное поле с помощью обмотки, обтекаемой электрическим током. Для того чтобы усилить это поле и направить магнитный поток по определенному пути, в большинстве электромагнитов имеется магнитопровод, выполняемый из магнитномягкой стали.

Электромагниты получили настолько широкое распространение, что трудно назвать область техники, где бы они не применялись в том или ином виде. Они содержатся во многих бытовых приборах — электробритвах, магнитофонах, телевизорах и т.п. Устройства техники связи — телефония, телеграфия и радио немыслимы без их применения.

Электромагниты являются неотъемлемой частью электрических машин, многих устройств промышленной автоматики, аппаратуры регулирования и защиты разнообразных электротехнических установок. Развивающейся областью применения электромагнитов является медицинская аппаратура. Наконец, гигантские электромагниты для ускорения элементарных частиц применяются в синхрофазотронах.

Вес электромагнитов колеблется от долей грамма до сотен тонн, а потребляемая при их работе электрическая мощность — от милливатт до десятков тысяч киловатт.

Особой областью применения электромагнитов являются электромагнитные механизмы. В них электромагниты используются в качестве привода для осуществления необходимого поступательного перемещения рабочего органа или поворота его в пределах ограниченного угла, или для создания удерживающей силы.

Примером подобных электромагнитов являются тяговые электромагниты, предназначенные для совершения определенной работы при перемещении тех или иных рабочих органов; электромагнитные замки; электромагнитные муфты сцепления и торможения и тормозные электромагниты; электромагниты, приводящие в действие контактные устройства в реле, контакторах, пускателях, автоматических выключателях; подъемные электромагниты, электромагниты вибраторов и т. п.

В ряде устройств наряду с электромагнитами или взамен их используются постоянные магниты (например, магнитные плиты металлорежущих станков, тормозные устройства, магнитные замки и т. п.).

Электромагниты весьма разнообразны по конструктивным выполнениям, которые различаются по своим характеристикам и параметрам, поэтому классификация облегчает изучение процессов, происходящих при их работе.

В зависимости от способа создания магнитного потока и характера действующей намагничивающей силы электромагниты подразделяются на три группы: электромагниты постоянного тока нейтральные, электромагниты постоянного тока поляризованные и электромагниты переменного тока.

В нейтральных электромагнитах постоянного тока рабочий магнитный поток создается с помощью обмотки постоянного тока. Действие электромагнита зависит только от величины этого потока и не зависит от его направления, а следовательно, от направления тока в обмотке электромагнита. При отсутствии тока магнитный поток и сила притяжения, действующая на якорь, практически равны нулю.

Поляризованные электромагниты постоянного тока характеризуются наличием двух независимых магнитных потоков:(поляризующего и рабочего. Поляризующий магнитный поток в большинстве случаев создается с помощью постоянных магнитов. Иногда для этой цели используют электромагниты. Рабочий поток возникает под действием намагничивающей силы рабочей или управляющей обмотки. Если ток в них отсутствует, на якорь действует сила притяжения, создаваемая поляризующим магнитным потоком. Действие поляризованного электромагнита зависит как от величины, так и от направления рабочего потока, т. е. от направления тока в рабочей обмотке.

Электромагниты переменного тока

В электромагнитах переменного тока питание обмотки осуществляется от источника переменного тока. Магнитный поток, создаваемый обмоткой, по которой проходит переменный ток, периодически изменяется по величине и направлению (переменный магнитный поток), в результате чего сила электромагнитного притяжения пульсирует от нуля до максимума с удвоенной частотой по отношению к частоте питающего тока.

Однако для тяговых электромагнитов снижение электромагнитной силы ниже определенного уровня недопустимо, так как это приводит к вибрации якоря, а в отдельных случаях к прямому нарушению нормальной работы. Поэтому в тяговых электромагнитах, работающих при переменном магнитном потоке, приходится прибегать к мерам для уменьшения глубины пульсации силы (например, применять экранирующий виток, охватывающий часть полюса электромагнита).

Кроме перечисленных разновидностей, в настоящее время большое распространение получили электромагниты с выпрямлением тока, которые по питанию могут быть отнесены к электромагнитам переменного тока, а по своим характеристикам приближаются к электромагнитам постоянного тока. Поскольку все же имеются некоторые специфические особенности их работы.

В зависимости от способа включения обмотки различают электромагниты с последовательными и параллельными обмотками.

Обмотки последовательного включения , работающие при заданном токе, выполняются с малым числом витков большого сечения. Ток, проходящий по такой обмотке, практически не зависит от ее параметров, а определяется характеристиками потребителей, включенных .последовательно с обмоткой.

Обмотки параллельного включения , работающие при заданном напряжении, имеют, как правило, весьма большое число витков и выполняются из провода малого сечения.

По характеру работы обмотки электромагниты разделяются на работающие в длительном, прерывистом и кратковременном режимах.

По скорости действия электромагниты могут быть с нормальной скоростью действия, быстродействующие и замедленно действующие. Это разделение является несколько условным и свидетельствует главным образом о том, приняты ли специальные меры для получения необходимой скорости действия.

Все перечисленные выше признаки накладывают свой отпечаток на особенности конструктивных выполнений электромагнитов.

Грузоподъемные электромагниты

Вместе с тем при всем разнообразии встречающихся на практике электромагнитов они состоят из основных частей одинакового назначения. К ним относятся катушка с расположенной на ней намагничивающей обмоткой (может быть несколько катушек и несколько обмоток), неподвижная часть магнитопровода, выполняемого из ферромагнитного материала (ярмо и сердечник) и подвижная часть магнитопровода (якорь). В некоторых случаях неподвижная часть магнитопровода состоит из нескольких деталей (основания, корпуса, фланцев и т. д.). а)

Якорь отделяется от остальных частей магнитопровода воздушными промежутками и представляет собой часть электромагнита, которая, воспринимая электромагнитное усилие, передает его соответствующим деталям приводимого в действие механизма.

Количество и форма воздушных промежутков, отделяющих подвижную часть магнитопровода от неподвижной, зависят от конструкции электромагнита. Воздушные промежутки, в которых возникает полезная сила, называются рабочими; воздушные промежутки, в которых не возникает усилия в направлении возможного перемещения якоря, являются-паразитными.

Поверхности подвижной или неподвижной части магнитопровода, ограничивающие рабочий воздушный промежуток, называют полюсами.

В зависимости от расположения якоря относительно остальных частей электромагнита различают электромагниты с внешним притягивающимся якорем, электромагниты со втягивающимся якорем и электромагниты с внешним поперечно движущимся якорем.

Характерной особенностью электромагнитов с внешним притягивающимся якорем является внешнее расположение якоря относительно обмотки. На него действует главным образом рабочий поток, проходящий от якоря к торцу шляпки сердечника. Характер перемещения якоря может быть вращательным (например, клапанный электромагнит) или поступательным. Потоки рассеяния (замыкающиеся помимо рабочего зазора) у таких электромагнитов практически не создают тягового усилия, и поэтому их стремятся уменьшить. Электромагниты этой группы способны развивать достаточно большое усилие, но обычно применяются при сравнительно небольших рабочих ходах якоря.

Особенностью электромагнитов со втягивающимся якорем являются частичное расположение якоря в своем начальном положении внутри катушки и дальнейшее перемещение его в катушку в процессе работы. Потоки рассеяния у таких электромагнитов, особенно при больших воздушных зазорах, создают определенное тяговое усилие, в результате чего они являются полезными, особенно при сравнительно больших ходах якоря. Такие электромагниты могут выполняться со стопом или без него, причем форма поверхностей, образующих рабочий зазор, может быть различной в зависимости от того, какую тяговую характеристику нужно получить.

Наибольшее распространение получили электромагниты с плоскими и усеченно коническими полюсами, а также электромагниты без стопа. В качестве направляющей для якоря чаще всего применяется трубка из немагнитного материала, создающая паразитный зазор между якорем и верхней, неподвижной, частью магнитопровода.

Электромагниты со втягивающимся якорем могут развивать усилия и иметь ход якоря, изменяющиеся в очень большом диапазоне, что обусловливает их широкое распространение.

В электромагнитах с внешним поперечно движущимся якорем якорь перемещается поперек магнитных силовых линий, поворачиваясь на некоторый ограниченный угол. Такие электромагниты обычно развивают сравнительно небольшие усилия, но они позволяют путем соответствующего согласования форм полюсов и якоря получать изменения тяговой характеристики и высокий коэффициент возврата.

В каждой из трех перечисленных групп электромагнитов в свою очередь имеется ряд конструктивных разновидностей, связанных как с характером протекающего по обмотке тока, так и с необходимостью обеспечения заданных характеристик и параметров электромагнитов.

Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика

§ 39. Электромагниты и их применение

Каждый из вас, конечно, встречался с явлением магнетизма. Почему же магнит — кусок железной руды — притягивает гвозди, булавки и другие стальные предметы? Из физики вы знаете, что это происходит потому, что в пространстве вокруг магнита имеется особое силовое поле, называемое магнитным.

Магнитное поле существует не только вокруг природных магнитов. Его можно создать и при помощи электрического тока. Так, если по проводнику пропускать электрический ток, вокруг него тоже возникает магнитное поле. Если электрический ток выключить, то магнитное поле сразу же исчезнет.

Магнитное поле, возникающее в проводе при прохождении по нему тока, очень слабое. Чтобы значительно усилить его, провод наматывают на полый каркас в виде катушки из диэлектрика и получают электромагнит. Электромагниты различных размеров и форм применяют в электродвигателях, подъёмных кранах, в телеграфном и телефонном аппаратах, для изготовления реле, автоматических устройств, электрических звонков и др.

Электромагнит на практике представляет собой катушку изолированной медной проволоки, по которой протекает электрический ток, сообщая катушке свойства магнита. Для ещё большего усиления магнитных свойств в катушку вставляется стальной сердечник (рис. 74).

Рис. 74. Электромагнит: а — катушка с сердечником, б — схематическое изображение

На рисунке 75 показано условное обозначение электромагнита на электрических схемах и схема включения электромагнита в электрическую цепь.

Рис. 75. Условное обозначение (а) и схема включения (б) электромагнита в электрическую цепь

Для изготовления катушек, или обмоток, электромагнитов применяют специальное приспособление — намоточный станок (рис. 76). Каркас 1 закрепляют на валу 3 резиновыми кольцами 2, а катушку 5, с которой сматывают провод, — на металлическом вертикальном стержне 4. Конец провода пропускают в отверстие щеки 6 каркаса и закрепляют. Наматывают провод слоями, плотно укладывая витки и одновременно направляя их рукой.

Рис. 76. Намотка провода электромагнита: 1 — каркас обмотки, 2 — резиновые кольца, 3 — вал, 4 — стержень, 5 — катушка, 6 — отверстие для закрепления провода

После того как намотано нужное количество витков, провод отрезают, конец пропускают через отверстие в щеке каркаса и закрепляют. Поверхность обмотки изолируют несколькими слоями бумаги, на катушке указывают количество витков в обмотке и сечение провода, которым она выполнена.

В обмотках электромагнитов, которые используются для лабораторно-практических работ, выводы (концы) изготовляют из монтажного (гибкого) провода. Монтажный провод к обмоточному присоединяют пайкой, а место пайки изолируют и закрепляют.

Многочисленные опыты показали, что для усиления магнитного поля электромагнита нужно либо увеличить число витков при одном и том же сердечнике, либо усилить ток в катушке, либо увеличить размер сердечника.

Электромагнит, как и постоянный магнит, имеет два магнитных полюса. Но в отличие от постоянного магнита электромагнитом можно управлять. Электромагнит притягивает к себе материалы только тогда, когда ток проходит по его обмотке. Если же ток выключен, электромагнит теряет магнитные свойства.

В электромагнитах, применяемых в различных приборах, обмотка изготовляется из изолированной медной проволоки. В зависимости от назначения она имеет различное сечение и число витков. Обмотка наматывается на каркас, который может быть изготовлен из картона, текстолита, пластмассы и других изоляционных материалов. Он удерживает обмотку и изолирует её от сердечника.

Рис. 77. Электромагнит с дугообразным сердечником и притяжным якорем

Сердечники, или магнитопроводы, электромагнита могут быть разной конструкции. Широко применяются электромагниты с протяжным (рис. 77) и втяжным сердечником — якорем (рис. 78).

Рис. 78. Электромагнит с втяжным якорем

Если к полюсам электромагнита притягивается специальная железная пластинка (якорь), — это притяжная конструкция. Она используется в технике для выполнения какого-либо действия, например для замыкания или размыкания электрических контактов. После выключения электрического тока в катушке сердечник и якорь практически полностью размагничиваются, т. е. притяжение якоря к полюсам электромагнита прекращается.

Электромагниты с втяжным якорем, или тяговые электромагниты, используются в электротехнике в качестве привода. С помощью такого электромагнита можно привести в движение, например, стрелку электроизмерительного устройства. Втяжной якорь находится в состоянии устойчивого равновесия, если его концы одинаково удалены от середины катушки. Если же сердечник выведен из этого положения, то сила F, действующая на него со стороны магнитного поля катушки, стремится направить его обратно (см. рис. 78).

Рассмотрим применение электромагнитов на примере электромагнитного реле и электрического звонка.

Электромагнитное реле (рис. 79) — это прибор, с помощью которого управляют какими-либо другими электроприборами на расстоянии.

Рис. 79. Электромагнитное реле: а — устройство: 1,2 — контактные пластины, 3 — верхнее плечо якоря, 4 — обмотка, 5 — нижнее плечо якоря; б — условные обозначения

Под действием магнитного поля, создаваемого обмоткой катушки 4, верхнее плечо якоря 3 притягивается к сердечнику. Нижнее плечо якоря 5 отклоняет контактную пластину 2, пока она не соприкоснется с контактной пластиной 1. Соприкоснувшиеся контакты замыкают электрическую цепь, в которую включён какой-либо потребитель. При отключении тока якорь с контактной пластиной 2 отходит от сердечника, и электрические контакты 1, 2 расходятся, размыкая цепь.

В электромагнитных реле могут быть установлены контакты: замыкающие, размыкающие и переключающие. Условные обозначения обмотки и контактов реле на принципиальных электрических схемах показаны на рисунке 79, б.

Электрический звонок (рис. 80) применяют для звуковой сигнализации, в устройствах автоматического контроля, защиты в быту и на производстве.

Рис. 80. Электрический звонок: 1,2 — контакты, 3 — обмотка электромагнита, 4 — якорь с молоточком, 5 — чашечка звонка

Основной частью электрического звонка является электромагнит. При нажатии на кнопку (в устройствах защиты и контроля это контакты реле или выключателей) электрическая цепь замыкается. Ток, проходя по обмотке электромагнита 3, намагничивает сердечник, который притягивает к себе якорь с молоточком 4 и контактом 2, при этом молоточек ударяет по чашечке звонка 5, контакты 2 и 1 размыкаются, и электрическая цепь разрывается. В результате сердечник размагничивается и отпускает якорь, контакт 2 вследствие упругости снова соединяется с контактом 1, и всё повторяется сначала.

В зависимости от конструкции электрические звонки могут работать как от батарейки, так и от электрической сети.

Новые слова и понятия

Магнит, магнитное поле, электромагнит, сердечник, реле, обмотка, намоточный станок, якорь.

Проверяем свои знания

1. Что такое электромагнит?
2. Каково назначение сердечника в электромагните?
3. Как усилить магнитное поле электромагнита?
4. Какое применение имеют электромагниты в технике?
5. От чего зависит сила притяжения электромагнита?
6. Как выполняют монтаж обмоток электромагнита?
7. Назовите основные части электромагнитного реле, электрозвонка.
8. Где применяются электромагнитные реле? электрозвонки?

1. Электрический ток, протекающий через тело человека, опасен для жизни. Нельзя собирать электрические схемы, устранять возникшие неисправности и прикасаться к оголённым проводам и токопроводящим деталям при включённом источнике тока!
2. При сборке электрической цепи следите за тем, чтобы изоляция проводов была исправна, а соединения надёжно изолированы.
3. Собранную схему можно подключать к источнику тока с напряжением не более 4 В.
4. Собранную цепь подключайте к источнику питания только после проверки и с разрешения учителя.
5. По окончании работы отключите источник электропитания и разберите цепь.

Практическая работа № 32

Инструменты и материалы: катушка электромагнита, прямой и дугообразный сердечники, «пробник», выключатель, источник постоянного тока с напряжением 4 В.

1. Для записи результатов опытов подготовьте таблицу:

1. Изучите электрическую схему подключения катушки электромагнита к источнику питания (рис. 81).

1. Подключите катушку электромагнита через выключатель к источнику питания в соответствии со схемой на рисунке 81.
2. После проверки правильности сборки электрической схемы учителем замкните электрическую цепь.

1. С помощью специального «пробника» измерьте величину притяжения полюса катушки. Измерение проведите три раза и результаты занесите в таблицу.
2. Соберите простейший электромагнит, вставив в отверстие катушки прямой сердечник.
3. С помощью «пробника» измерьте величину притяжения полюсов электромагнита с прямым сердечником. Измерение проведите три раза и результаты занесите в таблицу.
4. С помощью «пробника» измерьте величину притяжения полюсов электромагнита с дугообразным сердечником. Измерение проведите три раза и данные занесите в таблицу.
5. По результатам опытов сделайте выводы и запишите их.
6. Отключите источник электропитания.
7. Разберите схему.

1. Для записи результатов опытов подготовьте таблицу:

1. Изучите схему подключения обмоток электромагнита к источнику питания, приведённую на рисунке 81.
2. К источнику питания напряжением 4 В через переключатель подключите обмотку № 1.
3. С помощью «пробника» измерьте величину притяжения полюсов электромагнита. Измерение проведите три раза и результаты занесите в таблицу.
4. К источнику питания напряжением 4 В через переключатель к секции № 1 обмотки подключите секцию № 2. «Пробником» трижды измерьте силу притяжения полюсов магнита и данные занесите в таблицу.
5. К источнику питания напряжением 4 В через переключатель к секциям № 1 и 2 подключите секцию № 3. Измерьте силу притяжения полюсов (3 раза) и результаты занесите в таблицу.
6. Отключите источник питания.
7. Разберите схему.
8. По результатам опытов сделайте вывод и запишите в отчёт.
9. Приведите в порядок рабочее место.

Практическая работа № 33

Инструменты и материалы: каркас катушки электромагнита; сердечник из отожжённой стали; 1 м обмоточного медного провода в эмалевой изоляции (ПЭЛ); кусок тонкого многожильного провода в полихлорвиниловой изоляции; электромонтажные инструменты; электрический паяльник; оловянный припой; флюс (канифоль); изоляционная лента; источник переменного тока с напряжением 42 В для питания электропаяльника; монтажный нож.

Задание 1. Познакомиться с разными конструкциями электромагнитов по учебнику и представленным образцам. Выявить их особенности и области применения.

1. Выберите заготовки — каркас катушки и сердечник — так, чтобы сердечник был выше катушки на 2—3 мм (каркасом катушки может служить деревянная катушка из-под ниток). Подготовьте конец обмоточного провода длиной 1 м, два куска тонкого многожильного провода в полихлор-виниловой изоляции длиной 100—120 мм.
2. В одном из бортиков каркаса катушки ручной дрелью просверлите два отверстия диаметром 0,5 мм для выводов обмотки.
3. К концу обмоточного провода припаяйте 80—100 мм тонкого многожильного провода в полихлорвиниловой изоляции. Это необходимо сделать, чтобы избежать обрывов при последующем использовании катушки электромагнита в изделиях. При этом соблюдайте технологию пайки. Выполняемые операции описаны в инструкционной карте № 2.
4. Намотайте на каркас катушки вручную несколько витков, чтобы 60—80 мм изолированного мягкого провода было выведено наружу.
5. Намотайте на каркас катушки 150—160 витков обмоточного провода диаметром 0,3—0,35 мм — вручную или с использованием моталки (инструкционная карта № 7). При намотке вручную равномерно перемещайте провод вдоль каркаса катушки, стараясь плотно укладывать виток к витку в несколько рядов.

Инструкционная карта № 7.
Намотка катушки

1. Соберите электромагнит, поместив в отверстие катушки железный сердечник.
2. Испытайте электромагнит, подключив его к источнику постоянного тока напряжением 4 В (см. практическую работу № 32) и измерив силу притяжения полюсов «пробником».
3. Оцените качество изготовленного электромагнита. Выводы о проделанной работе запишите.
4. Приведите в порядок рабочее место.

1 При намотке катушки любым способом следите, чтобы не было резких изгибов и скручивания обмоточного провода, так как при этом нарушается его изоляция.

Электромагниты и их применение

На этом уроке мы узнаем, что электромагнит представляет собой катушку изолированной медной проволоки, по которой протекает электрический ток, сообщающий катушке свойства магнита. Вспомним, как обозначается электромагнит в электрической цепи. Узнаем, как изготавливают или обматывают катушку на намоточном станке. Выясним также, что для усиления магнитного поля электромагнита необходимо либо увеличить число витков при одном и том же сердечнике, либо усилить ток в катушке, либо увеличить размер сердечника. Узнаем, что в отличие от постоянного магнита, электромагнитом можно управлять. Если выключить ток, то электромагнит потеряет свои свойства. Поговорим о видах конструкции сердечника электромагнита: c притяжным или втяжным якорем. Рассмотрим принцип работы электромагнитного реле и электрического звонка.

В данный момент вы не можете посмотреть или раздать видеоурок ученикам

Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет.

Получите невероятные возможности

1. Откройте доступ ко всем видеоурокам комплекта.

2. Раздавайте видеоуроки в личные кабинеты ученикам.

3. Смотрите статистику просмотра видеоуроков учениками.
Получить доступ

Конспект урока «Электромагниты и их применение»

Я думаю, что любой из вас не единожды сталкивался с явлением магнетизма. На вопрос, почему кусок железной руды притягивает гвозди, булавки и так далее, ответ даётся в физике. Это происходит потому, что в пространстве вокруг магнита имеется особое силовое поле, которое называют магнитным.

Но это поле существует не только вокруг природных магнитов. Его можно создать и при помощи электрического тока. Например, если по проводнику пропускать электрический ток, то вокруг него тоже возникает магнитное поле. Если электрический ток выключить, то магнитное поле сразу же исчезнет.

Но при прохождении тока по проводу возникает очень слабое магнитное поле.

Чтобы его усилить, провод надо намотать на полый каркас в виде катушки из диэлектрика. Таким образом получают электромагнит.

Такие магниты широко используются в электродвигателях, подъёмных кранах, для изготовления реле, автоматических устройств, электрических звонков и так далее.

Как же выглядит электромагнит? Он представляет собой катушку медной изолированной проволоки. По ней, сообщая свойства магнита, протекает электрический ток. Чтобы ещё больше усилить магнитные свойства катушки, в неё вставляют стальной сердечник.

На электрических схемах электромагнит обозначают так:

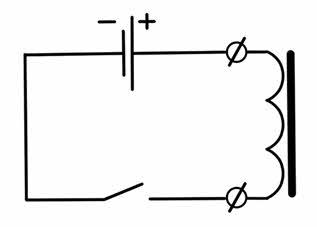

Схема включения электромагнита в электрическую цепь выглядит так:

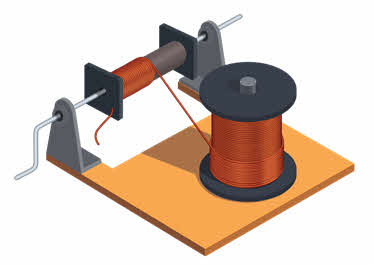

Для изготовления катушек или обмоток используют специальное приспособление, которое называется намоточный станок.
