Электропривод промышленной швейной машины
Швейный электропривод любой промышленной машины имеет не только другую конструкцию регулировки скорости (фрикцион), но и иную электрическую схему, принцип работы электродвигателя.
Бытовые модели электрических приводов имеют небольшую мощность от 40 до 110 ватт, невысокую скорость вращения и асинхронный тип работы двигателя. Иными словами бытовой электродвигатель не выдерживает большие и длительные нагрузки и требует периодической «передышки». Швейный двигатель промышленной машинки может работать сутками без перерыва, не перегреваясь и не теряя скорости.
Если вам нужна машинка для массового пошива, то сразу подумайте о хорошем подходящем приводе. По объявлениям можно купить недорого б/у столы с двигателями советского выпуска. Это надежные и работоспособные электроприводы и возможно именно такие вам и следует использовать. Но учтите, что все они работают очень шумно, и никакой регулировкой этот шум не устранишь. Поэтому мы рекомендуем приобретать сразу хорошие привода, например стол и привод идущие в комплекте к швейной машине фирмы Typical. И именно такой швейный электропривод мы подробно и рассмотрим в этой статье.
Швейный электропривод фирмы Typical
Швейный электропривод фирмы Typical можно купить отдельно и установить на любой промышленный стол, но лучше приобретать его в комплекте со столом, тем более что сам стол стоит дешевле мотора.
Кстати удобный швейный стол можно купить и для бытовой швейной машины. Удобный просторный стол, а заодно и раскройный швейный стол сделают вашу работу более комфортной, что обязательно скажется на настроении и соответственно на качестве работы. Если есть возможность и вам приходится много шить, не пренебрегайте никогда такими «мелочами».
Даже такая незначительная деталь как выключатель электропривода создают комфорт в работе и влияют на настроение.
Мощность электромотора и напряжение сети
На лицевой стороне мотора находится бирка, где указано напряжение сети и мощность мотора.
Если вы собираетесь устанавливать машинку дома или в небольшом ателье, где нет розетки на 380 вольт, выбирайте электродвигатель на работу от сети 220 вольт.
А мощность двигателя в данном примере не имеет особо значения, поскольку скорость работы машинки зависит от других факторов. Об этом мы поговорим чуть ниже.
Регулировка и ремонт фрикционного электропривода
Что такое фрикционный привод? Если вы водите сами автомобиль, то вы должны знать что такое сцепление. Так вот фрикцион швейного электропривода устроен аналогично.
Мотор вращается постоянно с одной и той же скоростью. При нажатии на педаль диск фрикционного устройства (ферадо) с текстолитовыми накладками подходит к маховику мотора и взаимодействует с ним. Чем крепче вы прижимаете диск фрикциона к маховику электродвигателя, тем лучше их сцепление и выше скорость. Поэтому иногда от длительной работы на медленной скорости и появляется запах жженого текстолита.
Степень свободного хода (без усилия) педали привода регулируется этим барашковым винтом.
А вот этими винтом, точнее двумя винтами (с обратной стороны еще один) регулируются тормоза. Да, именно тормоза, почти как у автомобиля.
Если работать на высокой скорости, то после остановки швейной машинки по инерции она будет продолжать вращение. Поэтому нужен тормоз, который тут же остановит уже ненужное вращение. Вот этим винтом с контргайкой и регулируется степень «резкости» тормоза.
Мы не стали выкладывать фото устройства фрикциона двигателя, ремонт двигателя должен выполнять электрик, но вот регулировать его работу нужно уметь своими руками.
Высоту подъема или угол наклона педали лучше регулировать здесь.
От чего зависит скорость работы промышленной швейной машины
Скорость работы промышленной швейной машины зависит в первую очередь от числа оборотов электродвигателя. Этот параметр можно найти на бирке или в паспорте привода. Но такие детали интересуют только специалистов фабричного пошива. Для мелких производителей этот параметр работы двигателя второстепенный, поскольку предусмотрен иной способ регулировки скорости работы швейной промышленной машины.
А именно с помощью смены шкива двигателя. Чем больше диаметр шкива, тем выше предельная скорость работы швейной машины.
Сменить шкив совсем несложно, для этого нужен ключ на 19 и сам шкив, который обычно прилагается к двигателю. Но учтите, что придется регулировать длину приводного ремня, и во многих случаях у него должен быть другой диаметр.
Бытовой электропривод для промышленной швейной машины
Какой ни был хорош промышленный привод, даже такой современный, почти бесшумный и красивый как у фирмы Typical, но он не всегда нужен. Это относится к швеям-надомницам. Они часто работают дома на промышленных швейных машинах, таких как 1022 класс, 97 класс. По разным причинам, но в первую очередь повышенный шум работы, они не могут их использовать.
Чтобы просто и недорого решить эту проблему купите электропривод TUR-2 и установите его непосредственно на корпус промышленной машинки. Как установить мы не будет объяснять, в каждом случае приходится использовать свое решение. Но можем посоветовать, при необходимости, вместо штекера припаять провода как показано на фото.
Кроме того, если у такого двигателя перепаять местами положение обмоток, то двигатель будет вращаться в другую сторону. Этот совет вам пригодится при подключении к такому приводу оверлока.
Но эти все советы предназначены только для электрика, любителям крайне не рекомендуем самостоятельно разбирать двигатель, и, тем более что-либо там менять, паять. Существует не только прямая опасность поражения током, но и скрытая. Она проявляется спустя длительное время. От перегрева обмоток двигателя даже в нерабочем состоянии швейной машинки, но подключенной в сеть может произойти воспламенение обмоток.
Другие марки электродвигателей также можно устанавливать на промышленные машинки, но мы рекомендуем только то, что проверено нами, а именно электропривод TUR-2.
И не забывайте, что скорость работы машинки заметно снижается и шить на ней можно недолго, делая большие перерывы (паузы).
Как разобрать машинку и заменить электропривод
Иногда возникает необходимость разобрать швейную машину, точнее снять пластиковый корпус машинки, чтобы получить доступ к некоторым узлам. Такая необходимость возникает очень редко и возникает она только тогда, когда необходимо заменить электродвигатель швейной машины или приводной ремень. Впрочем, для замены электропривода достаточно иногда снять лишь нижнюю и боковую крышку. А вот чтобы устранить «заклинивание» придется разобрать машинку полностью.
Электропривод современной швейной бытовой машины
В этой статье вы узнаете, как найти причину неисправности электропривода, а также как самостоятельно заменить электродвигатель.
Как устроена швейная педаль
Обычно проблемы швейного электропривода начинаются с педали, а не с электродвигателя. Однако самостоятельно разбирать педаль не рекомендуем. Обращайтесь с педалью осторожней, не перекручивайте провода, не «становитесь» на них ножкой стула и вообще помните, что по этим проводам проходит электрический ток, напряжением 220 вольт.
Швейная ручная машинка — устройство и ремонт привода
Швейная ручная машинка просто незаменима при пошиве толстых тканей и даже кожи. Но вот ручной привод настолько неудобен, что использовать ее нет желания. Однако, эту ситуацию легко исправить, если купить швейный электропривод вместе с педалью и приводным ремнем в комплекте. У каждого электродвигателя имеется штатное крепление, что позволяет его установить даже на ручную швейную машинку.
Привод ножной швейной машины
Ножной привод швейной машины в наше время это скорее музейный экспонат. Гремит, стучит, да и ноги устают. К тому же, часто машинка начинает крутиться не в ту сторону. Как отказаться от его использования, если машинка Чайка или Подольская вас вполне устраивает? Нужно просто установить швейный электропривод. Крепление для него есть у каждой Чайки. Сам электропривод стоит всего лишь в два раза дороже нового ремня ножного привода.
Приставка зигзаг для швейной машины
Приставка зигзаг для швейной машины это хитроумное устройство имитирующее выполнение строчки зигзаг обычной прямострочной машинкой типа Подольск.
Почему петляет машинка с горизонтальным челноком
В этой статье вы узнаете, почему петляет машинка с горизонтальным челноком и как этот дефект швейной строчки устранить своими руками.
Почему швейная машинка не шьет?
Швейная машина не будет шить, если неправильно установлена фрикционная шайба маховика или во время длительного хранения заржавели втулки и др.
Назначение швейных лапок фирмы Janome
У каждой модели бытовой швейной машинки имеется свой набор лапок. Подробное описание использования лапок для бытовых швейных машинок фирмы Janome.
Инструмент для работы с кожей
Для работы с натуральной кожей нужны специальные инструменты, приспособления для установки фурнитуры, клеевые и другие прикладные материалы.
- Устройство швейной машины
- Швейная машина 1022 класса
- Оверлок 51 класса
- Ремонт, настройка оверлоков
- Неполадки швейных машин
- Как устроен швейный челнок
- Почему строчка петляет
- Смазка швейных машин
- Как правильно смазать оверлок
- Настройка продвижения ткани
- Зингер антиквариат
- Швейная машина Бразер
- Распошивальная швейная машина
- Вышивальная машина
- Швейные машины Janome
- Подольская 2М ПМЗ
- Скорняжная машина 10-Б
- Промышленная швейная машина 97 класса
- Швейная машина 22 класса
- Фирмы производители швейных машин
- Основы техники вязания полотна
- Ремонт вязальной машины
- Вязальная машина Северянка
- Двухфонтурная вязальная машина
- Вязальная машина Нева-5
- Toyota KS-858
- Как вязать на машине первый ряд
- Вяжем на машине — первые шаги
- Пряжа для машинного вязания
- Как выбрать швейную машину
- Какой купить коверлок
- Портновские манекены
- Какой купить оверлок
- Что можно сшить из старого
- Как выбрать утюг
- Утюг бытовой с парогенератором
- Что сделать из старой шубы
- Как сшить чехлы на стулья
- Шьем сами чехол на диван
- Замена молнии в куртке
- Как подшить джинсы
- Как сшить покрывало
- Шьем постельное белье
- Выкройка и пошив юбки по косой
- Как сшить меховые варежки
- Простынь на резинке
- Как сделать шорты из джинсов
All rights reserved © / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project
У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена.
Авторские права защищаются законом.
Интересный двигатель
Приветствую уважаемых сообщников!)

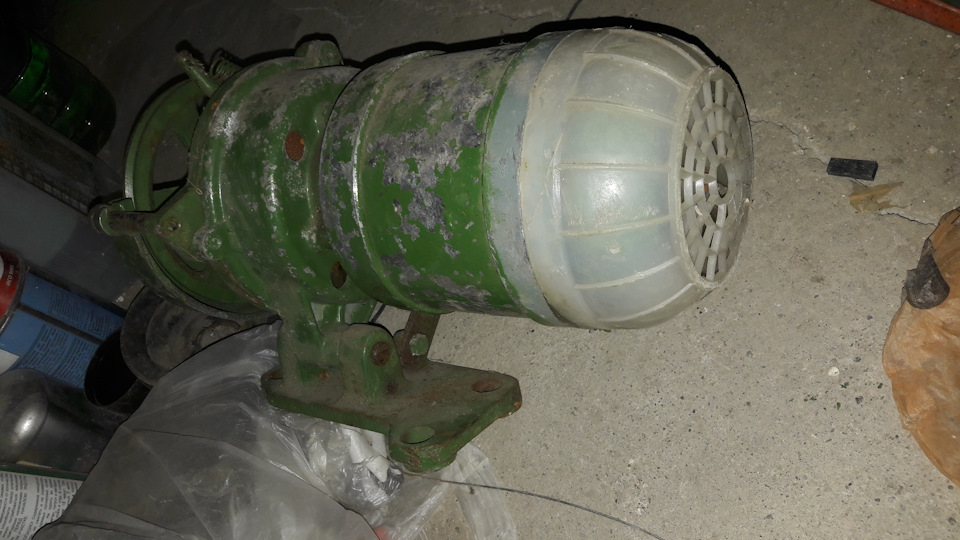

Достался мне вот такой интересный электромотор
Вроде как из швейного цеха, еще советский, новый
Сначала я думал, что между мотором и шкивом редуктор
Но разобрав, там оказалось сцепление!��
По типу автомобильного
Подскажите, что за агрегат такой и как использовать его?

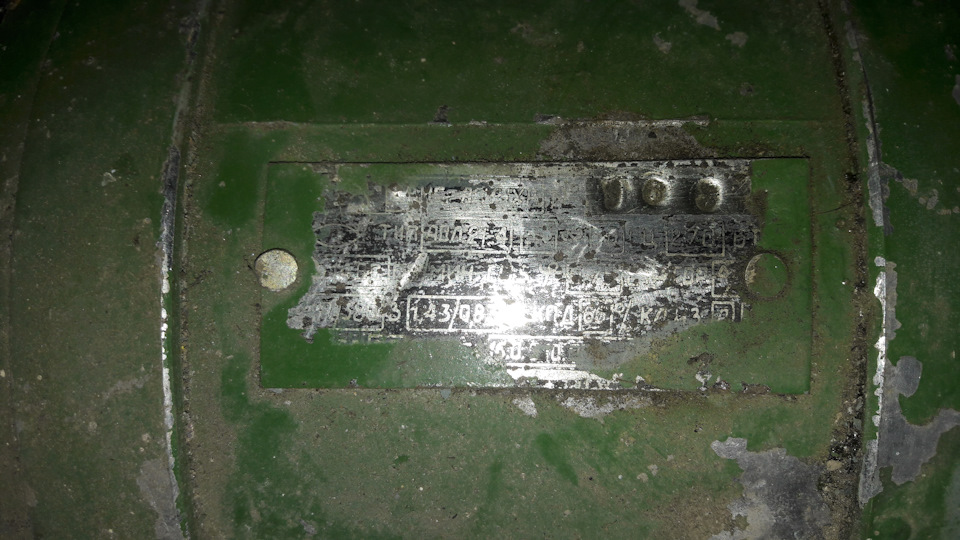

На шильдике особо не разобрать ничего…
7 сентября 2019
Поделиться:
Комментарии 51
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
Класс швейной машинки 1022 1430 об 037 киловатта сцепление для плавного пуска и регулировать обороты для оверлога были на 2750 оборотов — это оборудование для промышленных машин
Отличное начало для сборки гриндера, а сцепление чтоб швейную машинку подключать, там тяга к педали.
Это от оверлока, крепиться на столе сверху а в низ цепок, жамкаеш на педаль и сцепа крутит шкив, мотор ват 300
Правильно. Это двигатель от промышленной швейной машины, позволяет плавно увеличивать и снижать скорость её работы. Знаю, потому что в застойные времена подрабатывал электриком в нескольких швейных ателье.
На швейной машине такой стоял! 270 Вт, 1400 оборотов. У меня сделан нождак в гараж.
Поставь на стену, подключи и можешь просто играться сцеплением как игрушкой))
Такие двигателя ставили на запиловочные станки на отделениях почты для посылок . Я с него наждак сделал, вроде 600 ватт мощность.
От швейной машины, на нем не только сцепление но и тормоз. Скорее это не сцепление а фрикцион. Управление одной педалью. Вперёд крутится, назад тормозит. При включении машинки мотор крутится в холостую. У меня есть такой буду делать из него лобзик.
Вперёд крутится, назад тормозит?Там же пружина стоит, педаль отпускаешь и он сам тормозится.Просто тебя поправил.
От швейной машины, на нем не только сцепление но и тормоз. Скорее это не сцепление а фрикцион. Управление одной педалью. Вперёд крутится, назад тормозит. При включении машинки мотор крутится в холостую. У меня есть такой буду делать из него лобзик.
именно сцепление, при плавном нажати оно пробуксовывает, давая возможность регулировать скорость. Слесарь перекрестился когда их повыкидывали и поставили с частотным приводом, регулировать 60 приводов каждую неделю было нелегко.
Типы двигателей в швейных машинках — переменного и постоянного тока
С изобретением электродвигателя в швейной промышленности произошла революция. Развитие вычислительной техники подстегнуло развитие еще больше, и сегодня каждому доступна возможность иметь дома швейную машину, способную создавать очень сложные изделия без особых усилий. В этой статье обсудим, какие двигатели в них используются, и как двигатели помогли определить функционал современных бытовых швейных машин.
Двигатель с переменным током
Наиболее распространенный вид электродвигателей, устанавливаемый практически на все бюджетные бытовые швейные машинки. В основном на электромеханические.
Такие двигатели неприхотливы, весьма долговечны при правильной эксплуатации и относительно легко обслуживаются. Также стоит отметить их невысокую себестоимость.
Сила прокола на машинах с таким двигателем определяется скоростью. Чем больше усилие на педаль и чем выше скорость пошива, тем более толстый слой материала сможет пробить игла. Другими словами, пробивная способность определяется крутящим моментом, который не очень высокий при низких оборотах и увеличивается с повышением скорости.
Но при большей скорости ухудшается контроль над пошивом. Поэтому машины с такими двигателями больше подходят для работы с не очень толстыми материалами.
Промышленные машины
Двигатели переменного тока используются и на промышленных швейных машинах. Но есть нюанс: на бытовых используются синхронные коллекторные двигатели, а на промышленных асинхронные бесколлекторные. Последние — конструктивно более простые. Они могут работать сутками без передышки, в то время как коллекторным, в том числе постоянного тока, требуется более щадящий режим работы.
Еще одно отличие промышленных двигателей переменного тока — они фрикционные. Это значит, что у включенной машины двигатель работает всегда. Но пошив начинается при нажатии на педаль. В этот момент фрикционный диск, соединенный через вал с игловодителем, подходит к вращающемуся маховику двигателя. Так происходит передача. И чем сильней нажатие, тем плотней будет прижат диск и тем выше будет скорость.
Двигатель с постоянным током
Основное отличие таких двигателей в возможности плавного подконтрольного изменения скорости вращения, которая зависит от подаваемого напряжения. Эти двигатели работают стабильно в разных диапазонах вращения и при разных нагрузках.
Также эти двигатели имеют относительно небольшую инерцию ротора. Это влияет на скорость реакции двигателя, за счет чего происходит быстрое изменение скорости, старт и стоп работы.
Двигатель постоянного тока обеспечивает высокий пусковой момент, благодаря чему даже при малых скоростях сохраняется высокая сила прокола. Машинки с такими двигателями лучше подходят для работы с нестандартными и плотными материалами.
Вышеописанные характеристики обеспечивают высокий и точный контроль над двигателями постоянного тока. Это в свою очередь открывает новые перспективы для улучшения швейной индустрии.
Компьютеризированные швейные машины
Гибкость и точность работы двигателей постоянного тока позволяет использовать их там, где требуется высокая динамика и быстрый отклик. В частности это позволяет использовать их в автоматизированных машинах, где можно запрограммировать большое количество сложных, требующих высокой точности и скорости команд и режимов. Такие машины называются компьютеризированными.
Компьютеризированные машины — наиболее технологичный вариант бытовых швейных машин. С их помощью можно создавать сотни, а то и тысячи различных строчек и петель самой разной сложности. Например, с легкостью можно вышить глазковую петлю, с чем были бы проблемы на механических машинках.
Такое разнообразие, точность и высокая скорость возможны благодаря особенностям работы двигателя постоянного тока. В компьютеризированных машинах вместо механических программаторов используются микросхемы и шаговые двигатели (тоже постоянного тока).
Важной особенностью двигателей постоянного тока является их высокий пусковой момент. Благодаря этому машины, оснащенные таким двигателем, позволяют работать с более плотными материалами даже на низких оборотах.
В дорогих компьютеризированных машинах с помощью этой особенности реализуется функция регулирования силы прокола. Идея в том, что скорость прокола будет замедляться, если работать с более плотными материалами. Компьютер распознает этот момент и увеличивает подаваемое напряжение на двигатель, выравнивая скорость. Таким образом обеспечивается стабильная работа на всем диапазоне скоростей.
Можно заметить закономерность, что чем выше класс бытовой машины, тем больше вероятность, что в ней используется двигатель постоянного тока. С его помощью реализуются сложные технологические функции. Но более высокая цена не позволяет вытеснить с рынка двигатели переменного тока. К тому же его характеристик вполне достаточно для большинства функций бытовых механических машин.
Двигатели для швейных машин
Двигатель (минимотор) Jegon VM60-6 Мощность – 60 Вт Подходит для швейных машин: Leader VS 318, VS 320 Juki HZL-12, 27, 29 Общая длина — 12,4 см Диаметр — 6,9/5 см Шкив D — 9 мм x 6 зубьев Вылет шпинделя — 2,4 см . Читать далее
От 1-го дня (уточняйте срок у менеджера) На заказ
Артикул: 64753468
Доставка по Москве На складе в Москве
Артикул: 64753471
От 1-го дня (уточняйте срок у менеджера) На заказ
Мотор для швейной машины в «Белошвейке»
На швейный двигатель зачастую не обращается должного внимания. Швеи замечают его только когда что-то идет не так – появляется специфический запах от проводов, замедляется скорость работы, машина трещит и искрит. Все это – явные признаки того, что электродвигатель перегружен.
Чаще всего швейные моторы – как на промышленных устройствах, так и на бытовых – не ремонтируются, а заменяются. Купить и быстрее, и значительно проще.
Характеристики:
- напряжение;
- мощность;
- частота;
- скорость вращения;
- производительность;
- цена.
Мы подскажем, какой швейный электродвигатель оптимален для конкретно вашей модели устройства и что нужно учесть, чтобы машина работа бесперебойно. В числе отличительных особенностей предлагаемых «Белошвейкой» моторов:
- бесшумная работа;
- безопасность;
- экономия электроэнергии;
- долгое время эксплуатации;
- невысокие цены.
Главное – бытовая модель просто не в состоянии работать несколько часов подряд, ей обязательно нужен отдых, особенно в жаркое время года.
