Калькулятор расчета листов ондулина для крыши
Кровельное покрытие французской компании «Onduline» привлекает многих владельцев дач и загородных жилых домов. Решающими доводами часто становятся доступная цена и совершено несложная технология укладки, которую освоить сможет, наверное, каждый. Материал вполне оправдывает свое предназначения, и, хоть и не входит в число «элитных» кровельных покрытий, делает облик дома намного более привлекательным.
Чтобы самостоятельно застелить кровлю из ондулина , необходимо приобрести требуемое количество листов. Причем это количество зависит не только от площади кровли, но еще и от угла крутизны ее скатов. Чтобы не ошибиться в этом вопросе, можно применить калькулятор расчета листов ондулина для крыши, размещенный в этой публикации.
Цены ондулин
Ниже будет дано несколько необходимых пояснений.
Калькулятор расчета листов ондулина для крыши
Пояснения по проведению расчетов
Прежде всего необходимо сделать важное уточнение – речь идет именно об оригинальной продукции «Onduline» , в том числе и произведенной на российском предприятии. Обновленный ассортимент в настоящее время включает две основных модели листов — « ОНДУЛИН SMART» и « ОНДУЛИН DIY». Совершенно идентичные по строению, они различаются лишь размерами – у кровельных листов «DIY» — восемь волн против десяти у «SMART» . Все остальные целлюлозно- битумные кровельные листы, не входящие в линейку компании и зачастую являющиеся явной подделкой под оригинал, в расчет не принимаются.
- В первую очередь необходимо определиться с площадью кровли. Хорошо, если она двух — или односкатная со скатами прямоугольной формы – в калькуляторе достаточно будет указать размеры по линии карниза и от карниза до конька.
Цены на гибкую черепицу
гибкая черепица
Если кровля имеет более сложную форму, площадь придется определить отдельно. Возможно, в этом вам помогут размещенные на нашем портале калькуляторы расчета площадей для вальмовой и шатровой крыши и для трехщипцовой крыши . Для более сложных случаев придется делить кровлю на участки более простых геометрических форм и рассчитывать площадь для каждого из них по отдельности – в этом поможет еще одна специальная статья.
- Далее, необходимо выбрать конкретный тип листов ондулина , так как они отличаются размерами.
- Но линейные размеры – это еще не все. В расчет должна приниматься только так называемая полезная площадь листа, то есть без учета бокового наложения волн и без торцевого нахлеста по вертикали. А эти параметры напрямую зависят еще и от угла крутизны скатов кровли.
Цены на металлосайдинг
металлосайдинг
— при углах от 5 до 10 градусов боковой нахлест идет на две волны, а торцевой – на 300 мм:
— угол ската от 11 до 15 градусов – боковой на одну волну, торцевой на 200 мм;
— крутизна свыше 15 градусов – боковой на одну волну, торцевой – 120 мм.
Все эти параметры уже заложены в программу калькулятора – надо лишь указать угол ската кроли.
- При расчете к полученному количеству листов будет добавлено 10% запаса – на раскрой и на возможный брак в работе.
- Сразу подсчитывается и количество фирменных гвоздей для крепления листов к обрешётке. Исходят из того, что на каждый расчётный лист (без 10% резерва) потребуется 20 гвоздей для « ОНДУЛИН SMART» или 15 – для « ОНДУЛИН DIY». Так как в ходе работы гвоздь можно согнуть или банально обронить с крыши и не найти потом, есть смысл добавить к полученному количеству еще пару десятков. Это также учтено алгоритмом калькулятора.
Понравилась статья?
Сохраните, чтобы не потерять!
Расчет ондулина на крышу
Ондулин — это кровельный материал, в состав которого входят битум, резина, целлюлозные волокна, минеральные вещества (наполнитель), минеральные пигменты. Изобретен он был во Франции в 1944 году. В нашей же стране ондулин появился лишь в середине 90-х годов.
В настоящее время данный кровельный материал продолжает набирать популярность. И это не удивительно, ведь ондулин является хорошей альтернативой таким эстетичным и распространенным материалам, как гибкая черепица и металлочерепица. Происходит это за счет того, что ондулин, обладая практически такой же эстетичностью и водонепроницаемостью, стоит в 2-2,5 раза дешевле.
Если Вам интересен этот кровельный материал и Вы рассматриваете его в качестве одного из претендентов на звание «Моя кровля», то Вам может пригодится онлайн-калькулятор, который расположен ниже. С его помощью можно затратив совсем немного времени определить требуемое количество листов ондулина для покрытия той или иной крыши, а также рассчитать требуемое количество кровельных гвоздей. Кроме этого, Вы можете узнать многие параметры своей крыши (кровли). Например, Вы можете легко рассчитать угол наклона крыши (под каким углом будет лежать кровля) или общую длину конька. Здесь под коньком подразумевается общая длина мест, где производится сопряжение скатов, т.е. мест, в которых происходит перелом крыши.
В расчете участвуют следующие типы крыш:
- Тип 1 — односкатная крыша, как с равной, так и с переменной шириной.
- Тип 2 — двухскатная крыша с равными скатами.
- Тип 3 — двухскатная крыша с разными скатами.
- Тип 4 — мансардная крыша.
- Тип 5 — шатровая крыша (четырехскатная с одинаковыми скатами).
- Тип 6 — вальмовая крыша.
- Тип 7 — трехскатная крыша.
- Тип 8 — многоскатная крыша.
Расчет кровельных материалов – металлочерепица / профнастил / ондулин
Расчет кровельного материала на онлайн-калькуляторе по вашим размерам: количество и стоимость металлочерепицы, профнастила, ондулина, шифера и др.
Все калькуляторы
Также можно рассчитать
- Конфигурация
- Расчёт
- Сохранить
- Справка
- Материалы
- Виджет на сайт
- Комментарии
Калькулятор загружается.
Выберите способ сохранения
Скачать PDF
Скачать расчёт с выбранными параметрами в формате PDF — чертежи + данные.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Сканировать QR-код
Получить ссылку на расчет с параметрами через сканирование QR-кода
Разместите калькулятор у себя на сайте БЕСПЛАТНО
Калькулятор кровельных материалов позволяет выполнить приблизительный расчет количества профнастила, металлочерепицы, шифера, ондулина и других покрытий для крыши установленных размеров. Расчет стоимости кровли производится без учета вспомогательных элементов. Для выполнения комплексного расчета крыши, воспользуйтесь соответствующими инструментами.
Порядок расчета

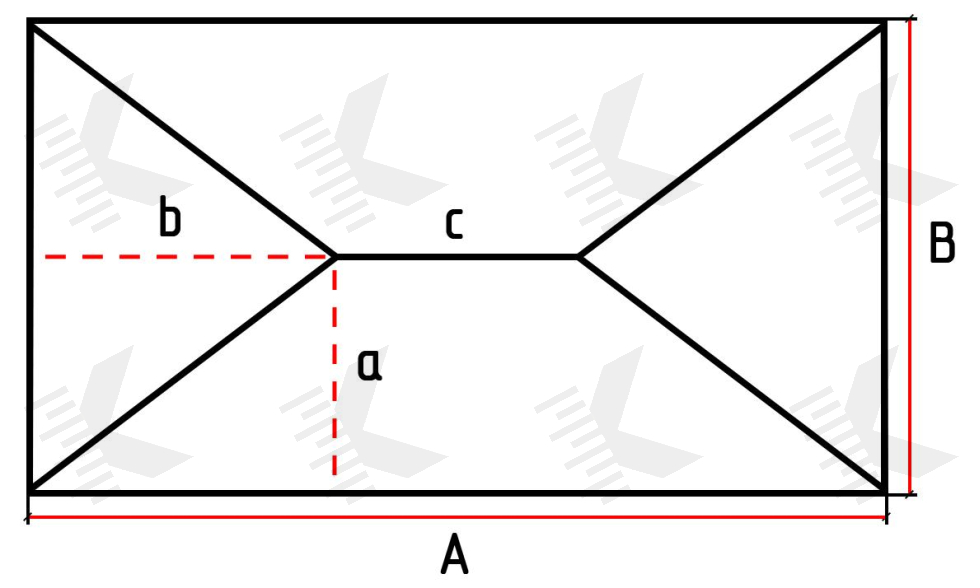

- выберите тип крыши: односкатная, двускатная, вальмовая, мансардная, шатровая и заполните параметры скатов в метрах (более подробно на изображении ниже);
- ширина ската – расстояние вдоль нижней кромки ската;
- длина ската – перпендикуляр от конька до нижней кромки ската;
- ширина конька – отрезок вдоль верхней кромки ската;
Калькулятор кровли из металлочерепицы
Металлочерепица является наиболее популярным материалом для создания кровли, поскольку значительно превосходит конкурентов по многим качественным характеристикам, среди которых: эстетичность, продолжительность эксплуатации, небольшой вес, устойчивость к механическим повреждениям, окислению и выгоранию. Тем не менее, часть домовладельцев отказывается от этого материала в пользу других из-за низких показателей тепло и звукоизоляции, из-за чего приходится дополнительно утяжелять кровельный пирог.
Производитель Полная длина, мм Нахлест по длине, мм Полезная длина, мм Полная ширина, мм Нахлест по ширине, мм Полезная ширина, мм Металлпрофиль 3650; 2250; 1200; 500 150 3500; 2100; 1050; 350 1190 90 1100 Grand Line 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 80 1100 Stynergy 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 80 1100 Finish Profiles 3600; 2200; 1150; 450 100 3500; 2100; 1050; 350 1185 85 1100 Poimukate 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 80 1100 Интерпрофиль 3620; 2220; 1170; 470 120 3500; 2100; 1050; 350 1160 60 1100 Mera System Anna 3620; 2220; 1170; 4 7 0 120 3500; 2100; 1050; 350 1140 90 1050 Mera System Eva 3620; 2220; 1170; 490 120 3500; 2100; 1050; 300 1160 80 1080 Pelti ja Rauta 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 80 1100 Weckman 3630; 2230; 1180; 480; 130 3500; 2100; 1050; 350 1190 90 1100 Ruukki Adamante 3650; 2250; 850; 150 3500; 2100; 700 1153 28 1125 Ruukki Finnera 705 45 660 1190 5 1140 Расчет профлиста – онлайн-калькулятор
Еще одно распространенное металлическое кровельное покрытие – профнастил или иначе профлист, лист профилированный. Если не принимать во внимание форму изделий, современный профлист очень похож на металлочерепицу и соответственно, обладает схожими преимуществами и недостатками, однако отличается менее эффективной антикоррозионной защитой и более простым внешним видом, что влияет на итоговую стоимость в меньшую сторону.
Марка профлиста Полная ширина, мм Нахлест по ширине, мм Полезная ширина, мм ПКС20 Орион 1200 60 1140 С8 1200 40 1160 С10 1180 30 1150 С20 1150 40 1110 С21 1051 51 1000 НС35 1060 60 1000 Н60 902 57 845 Н75 800 50 750 Нахлест по длине:
- угол ската < 15° – 20 см;
- угол ската 15-30° – 15-20 см;
- угол ската > 30° – 10-15 см.
Расчет ондулина на крышу
Крыши многих частных домовладений покрыты недорогим волнообразным красочным материалом – ондулином (еврошифером), который пришел на замену традиционному асбестоцементному шиферу. В отличие от предшественника, кровельные листы изготавливаются из более экологичных материалов – прессованного целлюлозного волокна, пропитанного минеральными смесями и красителями. Ондулин обладает высокой шумоизоляцией, долговечностью, влагостойкостью и на нем никогда не появится коррозия. Основными недостатками материала является горючесть и скорое выцветание декоративных красителей.
Производитель Полная длина, мм Полная ширина, мм Общая площадь листа, м 2 Полезная площадь листа, м 2 Ондулин 2000 950 1.9 1.6 Гутта 2000 1060; 950; 870; 2.12; 1.9; 1.74 1.82; 1.58; 1.5 Аквалайн 2000 920 1.84 1.54 Нулайн 2000 1220 2.44 2.11 Нахлесты (по длине / по ширине):
- угол ската 5-10° – 300 мм / 2 волны;
- угол ската 10-15° – 200 мм / 1 волна;
- угол ската > 15° – 170 мм / 1 волна.
Расход шифера
Наиболее экономичный вариант кровельного покрытия – классические волнообразные листы шифера. Этот жесткий материал изготавливается из смеси портландцемента, асбеста и воды, что обуславливает его высокую устойчивость к механическим воздействиям и статическим нагрузкам (лист может выдержать вес взрослого человека). Также материал обладает низкими показателями теплопроводности, не горит и хорошо поглощает внешний шум. Однако из-за высокой токсичности асбеста, шифер практически не применяется в современном строительстве, а ему на смену приходят хризотилцементных листы со схожими характеристиками.
Тип листа Полная длина, мм Полная ширина, мм Нахлест по ширине, мм Полезная ширина, мм ВО 1200 686 111 575 ВУ 2800 1000 165 835 ВК 3300 1220 170 1050 НВ-30/130 1250 1000 90 910 40/150 2500; 1750 980; 1130 80 900; 1050 51/177 2500; 1750 1150 88 1062 54/200-6 1750 1125 125 1000 54/200-7.5 1750 1125 125 1000 Нахлест по длине:
- угол ската 5-10° – 300 мм;
- угол ската 10-15° – 200 мм;
- угол ската > 15° – 170 мм.
Ондулин – особенности и преимущества
Прежде чем приступить к расчету количества ондулина, следует понять, какими свойствами он обладает. Ондулин представляет собой мягкое покрытие для крыши, произведенное на основе целлюлозы. Бумага спрессована. Для защиты от влаги ее пропитывают битумом. Окраску придают при помощи смол и минеральных красителей.
Для ондулина характерна низкая цена, легкий и простой монтаж, а также высокие технические свойства.
Можно выделить такие преимущества ондулина, как:
- надежность. За счет пропитки битумом данный кровельный материал является гидроизолирующим, т.е. не поглощает воду;
- широкий диапазон температур. Выдерживая температуры от – 40 до +80 градусов, ондулин подходит для использования в любой стране;
- прочность. Материал выдерживает ураганный ветер и снеговые нагрузки;
- практичный материал. За счет своей гибкости ондулин легко используется и в простых и в сложных кровельных конструкциях;
- шумоизоляция. Состав ондулина направлен на поглощение шумов.
Как рассчитать ондлин?
Прежде чем приступить к расчету ондулина, необходимо знать, какие у него параметры. Размеры одного листа данного кровельного материала 95х200 см. Таким образом, площадь одного листа составляет 19000 см кв.
Еще одним важным показателем при расчете ондулина является площадь кровли. Если крыша только проектируется, то расчет кровельного материала производится по проекту. Для этого нужно поверхность кровли разбить на геометрические фигуры (треугольники, прямоугольники, трапеции). Затем нужно воспользоваться формулами из математики для расчета площади каждой фигуры. Не стоит забывать о том, что крыша устанавливается под определенным углом по отношению к земле. Теперь нужно суммировать все полученные площади. Это и будет общая площадь кровли. Однако этот способ расчета считается трудоемким.
Если кровля состоит из прямоугольников, и наклон кровли к земле составляет 30 градусов, то можно площадь прямоугольных деталей умножить на косинус 30 градусов. Если площадь кровли рассчитана, то довольно легко можно определиться с количеством необходимого ондулина. А для этого площадь всей кровли делится на площадь одного листа строительного материала.
Как рассчитать ондулин для обычной кровли?
Рассчитывая количество ондулина, необходимого для покрытия крыши, нужно учитывать следующее:
- размеры кровельного материала. Так, ширина листа равна 95 см, а длина – 200 см. Для стандартного листа характерно наличие десяти волн;
- напуски. Каждый угол наклона крыши требует своего напуска ондулина. Чаще всего делается напуск около 150 мм. Если же угол наклона кровли по отношению к земле не превышает 10 градусов, то напуск делается не менее 300 мм. Не стоит забывать о том, что до покрытия кровли при помощи ондулина обрешетка должна быть сплошной. Если же угол наклона крыши увеличивается до 150 мм, то, соответственно, и напуск увеличивается до 150 — 200 мм;
- боковые нахлесты. Аналогично напуску на нахлест оказывает влияние наклон кровли. Так, например, при наклоне в 10 градусов нахлест должен быть в количестве двух волн, а от 15 градусов – одной волны.
При расчете количества ондулина важно помнить тот момент, что нахлест уменьшает полезную площадь листа кровли. Поэтому прежде чем покупать ондулин, нужно учесть и этот фактор.
Так, площадь одного листа кровельного покрытия составляет 19200 кв.см. Если крыша плоская, то нахлест будет составлять 30 см с каждой из сторон. Поэтому полезная ширина листа составит 86 см, а длина – 185 см. В связи с этим площадь листа составит 16000 кв. см. Это становится прямой причиной увеличения количества листов при покупке ондулина.
Расчет необходимого количества ондулина на покрытие кровли можно производить с использованием множества специализированных программ. Наиболее часто таковыми пользуются строители-профессионалы.
Специалисты рекомендуют перед покупкой ондулина сделать правильный расчет. Поэтому очень важно помнить, что при более простом варианте кровли потребуется 10 — 15 процентов материала купить в запас. А если же кровля имеет достаточное количество углов и переходов, усложнена различными формами, то про запас нужно брать не менее 20 процентов.
Правильно и точно рассчитанное количество ондулина позволит сохранить семейный бюджет. Если же самостоятельно не получается определить объем кровельного материала, то лучше обратиться к специалисту-кровельщику. Иногда лучше обратиться в специализированную фирму, нежели к соседу, который накрыл свою крышу самостоятельно.
