Как сделать картинг своими руками в домашних условиях

Картинг ( Своими Руками )

Самодельный карт: чертежи и 62 фото сборки автомобиля
Автор построил простой карт с двигателем от квадроцикла. Просмотрев эту фото подборку, Вы также сможете сделать карт своими руками в домашних условиях.

Материалы:
— Двигатель от квадроцикла 107 см3, вариатор.
— Ступицы и тормозной диск от VW Гольф 2.
— Звезда и цепь от скутера Альфа.
— Колёса от СМЗ и скутера.
— Трубы квадратного сечения 20 х 20, 25 х 25, 30 х 30 мм.
— Трубы круглого сечения.
— Топливный бак от бензопилы Дружба.
— Задняя ось сечением — 25 мм.
— Опорные подшипники — 25 мм.
— Листовой металл — 1 мм.
— Крепёжные элементы, болты, гайки и пр.
Для изготовления рамы карта, использовались трубы с квадратным сечением.

Далее на фото показан процесс постройки самодельного картинга.

Ось выточили из лома, диаметр задней оси составил 25 мм.

Очумелые ручки: собираем картинг своими руками

Картинг представляет собой механизированное транспортное средство, которое способно развивать высокие скорости за сравнительно небольшой промежуток времени. Существуют профессиональные картинги, которые используются для гоночных целей. Однако примитивный вариант можно сделать, не выходя из дома.

Как собрать картинг своими руками в домашних условиях?

Простейший картинг состоит из следующих элементов: двигатель, усиленная рама, надежная тормозная система. Для изготовления рамы необходимо приобрести среднелегированную сталь. Этот материал обладает высокой прочностью, низким весом и хорошо поддается обработке. Подобную сталь используют для изготовления велосипедов, поручней в общественно транспорте.

Картинг может очень быстро развить высокую скорость

Диаметр не должен превышать 35 мм, а толщина стенок — не более 2 мм. Такие ограничения обусловлены тем, что двигатель картинга будет иметь небольшую мощность. Поэтому максимальное облегчение конструкции пойдет на пользу будущему транспортному средству. Сгибаются трубы без предварительной обработки при помощи обычного трубогиба.

Важно также иметь в виду, что при планировании конструкции картинга особое внимание следует уделить стыкам: местам, где «ведомые» трубы соединяются с «ведущими». В этом случае концы «ведомых» труб должны быть обточены по радиусу направляющих элементов рамы. Помимо среднелегированной стали можно использовать дюралюминиевые профили. Они стоят на порядок дороже, однако их применение позволит повысить уровень устойчивости картинга при столкновении с ограждением.

Как сделать самодельный глушитель из хлама: чертежи и схема подключения

Длина глушителя зависит от мощности двигателя. При использовании мотора от бензопилы или моторной лодки подойдет выхлопная труба, выполненная в форме эллипса. Перед изготовлением каракаса необходимо сделать картонную форму будущего глушителя. Отталкиваясь от данной формы, при помощи листов нержавеющей стали можно сварить выхлопную трубу.

Видеообзор картинга, сделанного своими руками

После этого следует просверлить равномерно расположенные отверстия. Они необходимы для выхода отработанных газов в атмосферу. В зависимости от мощности двигателя варьируется и количество таких отверстий. При использовании стали лучше выбирать модели, толщина которых не превышает 1 мм. Готовую конструкцию крепят к выходу камеры внутреннего сгорания при помощи двух болтов. Отверстие для них необходимо подготовить заранее.

Как пристроить мини-сцепление к двигателю из бензопилы?

Чтобы картинг работал с запущенным двигателем на холостых оборотах, к нему должно быть подведено сцепление. Кроме того, сцепление позволит завести картинг с места, а не с «толкача». Педаль располагается на стальной раме слева от рулевого колеса. Конструкцию педали можно смастерить самостоятельно или взять готовую в старом отечественном автомобиле.

Крепление осуществляется при помощи небольшого троса. Включение и отключение сцепления производится аналогично автомобильному. Трос должен быть натянут так, чтобы не произошло его случайного разрыва. В противном случае при движении или таране педаль выйдет из строя. При такой конструкции выйти из автомобиля, не заглушив двигателя, невозможно.

Изготовление тормоза для картинга

Готовые барабанные тормоза от авто придут на помощь тем, кто не может конструировать тормозную систему

С учетом небольшой мощности двигателя, тормоза можно сделать из подручных материалов. Если нет опыта конструирования тормозной системы, то лучше взять готовые барабанные тормоза отечественных автомобилей. К колесной базе картинга сначала крепится тормозной диск. С двигателем данная система связывается передаточными ремнями. При обычном движении (без тормоза) ремни должны просто скользить от двигателя к колесной базе.

Расположение тормозов зависит от привода картинга. При использовании передних ведущих колес тормозная система должна блокировать свободный ход картинга. Чтобы водитель не вылетел из кресла, вместе с тормозами рекомендуется установить металлические тяги и направляющие кулаки. Они способствуют более мягкому и плавному торможению в критических ситуациях.

Электроруль и колеса для картинга: руководство по установке

Самое простое — установка рулевого колеса. Достаточно снять со старого отечественного автомобиля (например, Жигули) готовый механизм. С данного авто необходимо забрать и готовые шестеренки, чтобы не пришлось конструировать их самостоятельно. Крепится они в самом конце рулевого колеса с использованием втулок и болтов. При вращении шестеренки приходит в движение зубчатая рейка, которая и распределяет усилие между ведущими колесами.

Руль от старенького Жигули можно использовать для картинга

Что касается изготовления электрического рулевого управления, то в конструкции картинга необходимо оставить место для небольшого аккумулятора. К нему присоединяются электрические моторчики, которые устанавливаются на стыках между рулевой балкой и мостом ведущих колес. В этом случае не придется оказывать большого усилия при движении и резких поворотах.

Особенности изготовления сидения для картинга

Особую роль играют сидения. При особых условиях эксплуатации картинга (двигатель располагается снаружи, сидение крепится примитивными болтами к легкой раме) важно подобрать такое сидение, которые бы отвечало всем требованиям безопасности. С этой целью можно изготовить сидение самостоятельно. Для этого потребуется фанера (толщиной до 6 мм), мебельный поролон, дерматин. К заранее размеченной и разрезанной фанере крепится поролон или полиуретан (в зависимости от бюджета). Вся конструкция обтягивается дерматином, а сверху оборачивается специальной сеткой (капроновой, как привило).

Чтобы в движущиеся элементы картинга не попадали частицы сетки или дерматина, по возможности их следует обтянуть защитными кожухами. В первую очередь это касается приводной цепи. В целях повышения комфортабельности картинга рекомендуется оборудовать его стояночным тормозом. Это позволит повысить безопасность вождения самодельного картинга при вхождении в крутые повороты.

Заключительный этап — покраска всех видимых частей механизмов. Предварительно их необходимо обработать от коррозии. При нанесении лакокрасочного покрытия рекомендуется использовать пульверизатор.

• Новости
• Практикум

Как отдохнуть недорого: скоро появится интересная альтернатива

По словам руководителя Ростуризма Олега Сафонова, на автомобильные поездки по России есть высокий спрос как у россиян, так и у иностранцев. Однако удовлетворить этот спрос мешает отсутствие комфортной инфраструктуры, говорится в официальном сообщении ведомства. Одновременно в ходе пресс-конференции Сафонов заявил, что пилотный проектом в данном направлении станет развитие туристической инфраструктуры .

Читать далее.

Бензин начал дорожать вслед за нефтью

Только за неделю с 30 мая по 5 июня 2016 года цены на автомобильное топливо выросли на 0,1%. Об этом свидетельствуют официальные данные Федеральной службы государственной статистики (Росстат). За прошедшую неделю рост цен на бензин был зафиксирован в 38 центрах субъектов Российской Федерации. Более всего он подорожал в Уфе — на 1,2%. В среднем по России .

Читать далее.

Volkswagen выпустит конкурента Tesla Model 3

Одно из важнейших мест в новой продуктовой линейке Volkswagen должны сыграть электромобили. Причем, как удалось выяснить изданию Auto Bild, немцы готовят сразу несколько новых электрокаров — от конкурента BMW i3 до возрожденной модели Phaeton, которая получит электрическую силовую установку. Еще одной по-настоящему интересной .

Читать далее.

АвтоВАЗ ищет новые способы cокращений

Концерн намерен в условиях кризиса решать вопрос излишней численности сотрудников, однако методы в условиях моногорода будут мягкими. Об этом со ссылкой на представителя АвтоВАЗа сообщают «Ведомости». В частности в конце сентября 2016 года АвтоВАЗ предложил своим сотрудникам предпенсионного возраста доплату в течение пяти лет в случае добровольного увольнения. Размер .

Читать далее.

Автомобили Alfa Romeo оснастят автопилотом

Планируется, что автомобиль оснастят функцией автопилота наподобие представленной на Tesla Model S. Об этом рассказал глава компаний Alfa Romeo и Maserati Харальд Вестер, сообщает издание Autocar. Как пояснил топ-менеджер, функция автопилота разгрузит дороги и позволит водителям получать больше удовольствия от повседневной езды. Вестер также рассказал, что первой моделью, .

Читать далее.

Власти Москвы посоветовали не ездить на дачу в пятницу

Оптимальное время для выезда за город — до 12 часов дня или после окончания вечернего часа пик в пятницу (22 часа), либо в первый выходной день до 8:30 утра или после 12 часов дня. Об этом говорится в официальном сообщении ЦОДД. Как поясняют в ЦОДД, с наступлением теплого времени года .

Читать далее.

В России могут запретить эксплуатацию автомобилей, подпавших под отзыв

В настоящее время Росстандарт, совместно с МВД и страховщиками, прорабатывает технологию обмена информацией об автомобилях, подпавших под отзыв. Не секрет, что МВД и страховщики получают данные о сотнях тысяч машин, которым необходимо посетить сервис, а одной из распространенных причин сервисных кампаний являются неисправности томрозной и рулевой систем. Как сообщает «Коммерсант», .

Читать далее.

Составлен рейтинг самых популярных б/у-кроссоверов Москвы

Согласно итогам полугодия, в столице самым продаваемым подержанным автомобилем из сегмента SUV является кроссовер BMW X5, которых продано 1666 единиц, что на 1% больше, чем за аналогичный период 2015 года. Второе место, как отмечает «Автостат», уверенно занимает Toyota Land Cruiser, на котором свой выбор остановили 1439 .

Читать далее.

За стритрейсерами и байкерами проследит новая служба

Как рассказал глава столичного департамента природопользования и охраны окружающей среды Антон Кульбачевский, для контроля за ними, возможно, будет создана специальная шумовая служба, передает ТАСС. Глава департамента также отметил, что подобную шумовую службу можно было бы создать при ГИБДД или при Московской административной дорожной инспекции (МАДИ). Сейчас за превышением .

Читать далее.

В России выросли продажи очень дорогих автомобилей

Всего за минувший месяц в России было продано 136 автомобилей премиум-класса, что на 35% выше показателя годичной давности, свидетельствуют данные аналитического агентства «Автостат». Примечательно, что рынок очень дорогих автомобилей вырос не только в годичном выражении, но и по сравнению с апрелем 2016 года, когда было продано 122 новых автомобиля сегмента Luxury. .

Читать далее.

Самых дорогостоящие машины в мире

Безусловно, любой человек хотя бы один раз задавался вопросом, какая же самая дорогая машина в мире. И даже не получив ответа, мог только вообразить себе, что же представляет собой самый дорогой автомобиль в мире. Возможно, некоторые думают, что это мощный, .

0 Читать далее.

Какие машины угоняют в Москве чаще всего?

За последний 2023-2024 год самые угоняемые машины в Москве – это Toyota Camry, Mitsubishi Lancer, Toyota Land Cruiser 200 и Lexus RX350. Абсолютный лидер среди угнанных машин – это седан Camry. Он занимает «высокое» положение даже, невзирая на то, что .

0 Читать далее.

Обзор пикапов – три «бизона»: Форд Рейнджер, Фольксваген Амарок и Ниссан Навара

Что только люди не придумают, чтобы ощутить незабываемую минуту азарта от езды на своём автомобиле. Сегодня мы познакомим вас с тест-драйв пикапов не простым способом, а соединив его с воздухоплаванием. Нашей целью было обследовать характеристики таких моделей, как Ford Ranger, .

0 Читать далее.

Какой хэтчбэк Гольф-класса выбрать: Astra, i30, Civik или всё-таки Golf

Центральные фигуры Местные гаишники не показывают никакой реакции на новый «Гольф». По наблюдениям, им куда больше нравится броская «Хонда» (по всей видимости, редкая на Украине). К тому же традиционные пропорции «Фольксвагена» настолько удачно прячут обновленную кузовную платформу, что обывателю трудно .

0 Читать далее.

Обзор самых популярных кроссоверов и их сравнение

Сегодня мы будем рассматривать шесть кроссоверов: Toyota RAV4, Honda CR-V, Mazda CX-5, Mitsubishi Outlander, Suzuki Grand Vitara и Ford Kuga. К двум очень свежим новинкам мы решили добавить ещё и дебюты 2015 года, чтобы тест-драйв кроссоверов 2017 года был более .

0 Читать далее.

КАК обменять свои автомобиль на новый, как обменять машину.

Совет 1: Как обменять свои автомобиль на новый Мечта многих автолюбителей — приехать в салон на старом автомобиле, а уехать на новом! Мечты становятся явью. Все больше оборотов набирает услуга обмена старого автомобиля на новый — trade in. Вам не .

0 Читать далее.

На чем ездили звезды в 20 веке и сегодня?

Уже давно всем понимают, что автомобиль — это не просто средство для передвижения, а показатель статуса в обществе. По машине можно запросто определить к какому классу относится ее владелец. Это относится, как к простому человеку, так и к эстрадным звездам. .

0 Читать далее.

Выбор доступного седана: Zaz Change, Lada Granta и Renault Logan

Еще каких-то 2-3 год назад считалось априори, что у доступного автомобиля должна быть механическая коробка передач. Их уделом считалась пятиступенчатая механика. Однако в настоящее время все резко изменилось. Сначала установили автомат на «Логан», немного позднее – на украинский «Шанс», а .

0 Читать далее.

Устройство и конструкция стойки автомобиля

Какой бы не был дорогой и современный автомобиль удобство и комфорт передвижения в первую очередь зависят от работы подвески на нем. Особенно остро это ощущается на отечественных дорогах. Не секрет, что самой важной частью подвески отвечающей за комфорт является амортизатор. .

0 Читать далее.

Шикарные автомобили звёзд

Машины знаменитостей должны соответствовать их звездному статусу. Приехать на чем-то скромном и общедоступном им попросту нельзя. Их средство передвижения должно соответствовать их популярности. Чем популярнее человек, тем изысканнее должен быть автомобиль. Звезды, популярные в мировом масштабе Начнем этот обзор со .

Самодельный багги с двигателем Лифан 13 л.с

Самодельный багги с двигателем Лифан, далее несколько фото и описание конструкции самоделки.

Самоделка из бензопилы (фото + описание)

Самодельный тарабайк с двигателем от бензопилы, сделанный умельцем Гайнетдином Булатовым. Далее фото и описание конструкции самодельного транспортного средства.

Самодельный мини авто по типу картинга с двигателем от мотоблока

Приветствую! Думаю каждый знаком с таким мини авто, как картинг. Но умельцы пошли дальше и собрали нечто среднее между картом и квадроциклом, в итоге получилась очень интересная техника для резвой езды.

Сделал самодельный багги-карт: фото и описание самоделки

Решил сделать багги-карт с движком от мопеда.

Сделал багги из бензопилы: 47 фото

Пошаговый фотоотчёт изготовления багги своими руками из двигателя бензопилы «Урал» в домашних условиях, а также видео испытаний самодельного багги от автора самоделки.

Багги своими руками: 15 фото и описание сборки

Самодельный детский багги, сделанный своими руками для внука.

Багги из деталей ВАЗ 2106: фото изготовления самоделки

Самодельный багги на базе ВАЗ 2016: последовательность сборки багги своими руками, фото, видео.

Самодельный багги с двигателем ВАЗ 2109 (фото + описание изготовления)

Сборка багги из ВАЗ 2109: пошаговый фотоотчёт по изготовлению багги своими руками, размеры, видео испытаний багги.

Самодельный багги для сына (27 фото изготовления)

Самодельный багги с двигателем от мотоблока: подробные фото и описание изготовления багги.

Самодельный багги с двигателем «Лифан» 15 л.с

Багги самоделка: фото и описание.

Багги своими руками

Самодельный 2 местный багги сделанный своими руками в домашних условиях, подробные фото изготовления багги с описанием, также видео испытаний.

Делаем картинг своими руками: чертежи, фото

Чертежи картинга для сборки своими руками в домашних условиях. Карт – одноместный спортивный автомобиль без кузова и подвески, оснащается двигателем воздушного охлаждения с одним цилиндром. Для постройки картингов используются двигатели от мотоциклов,

Рубрики

• Авто классика
• Авто самоделки
• Альтернативные источники энергии
• Антенны
• Багги и картинг
• Беседки
• Вездеходы
• Велосипеды и самокаты
• Газонокосилки
• Квадроциклы
• Компрессоры
• Кондиционеры
• Коптильни
• Мангалы
• Мотоциклы
• Обогреватели
• Печи
• Полезные самоделки
• Самоделки в гаражах
• Самоделки для дачи
• Самоделки для рыбалки
• Самодельные плоты и лодки
• Снегоходы
• Станки
• Строительство
• Трактора и мотоблоки
• Трициклы
• Электрогенераторы
• Электроника

Электрический картинг своими руками

Электрокартинг своими руками (электрическая версия)
Начнём, с того, какие есть преимущества у электрического картинга:

1. Не дымит, не коптит, нет запаха дыма, тихий,
2. Не требует покупки бензина,
3. Розетка 220В всегда под рукой для зарядки батареи,
4. У маленьких детей нет страха перед грохочущей машиной, в которую страшно сесть, особенно малышам,
5. В отличие от бензиновых картов, возможна эксплуатация в крытых, замкнутых помещениях, с низким потолком (даже в подвальных помещениях),
6. Не требуется специальных мер для удаления выхлопных газов, получать разрешения СЭС.

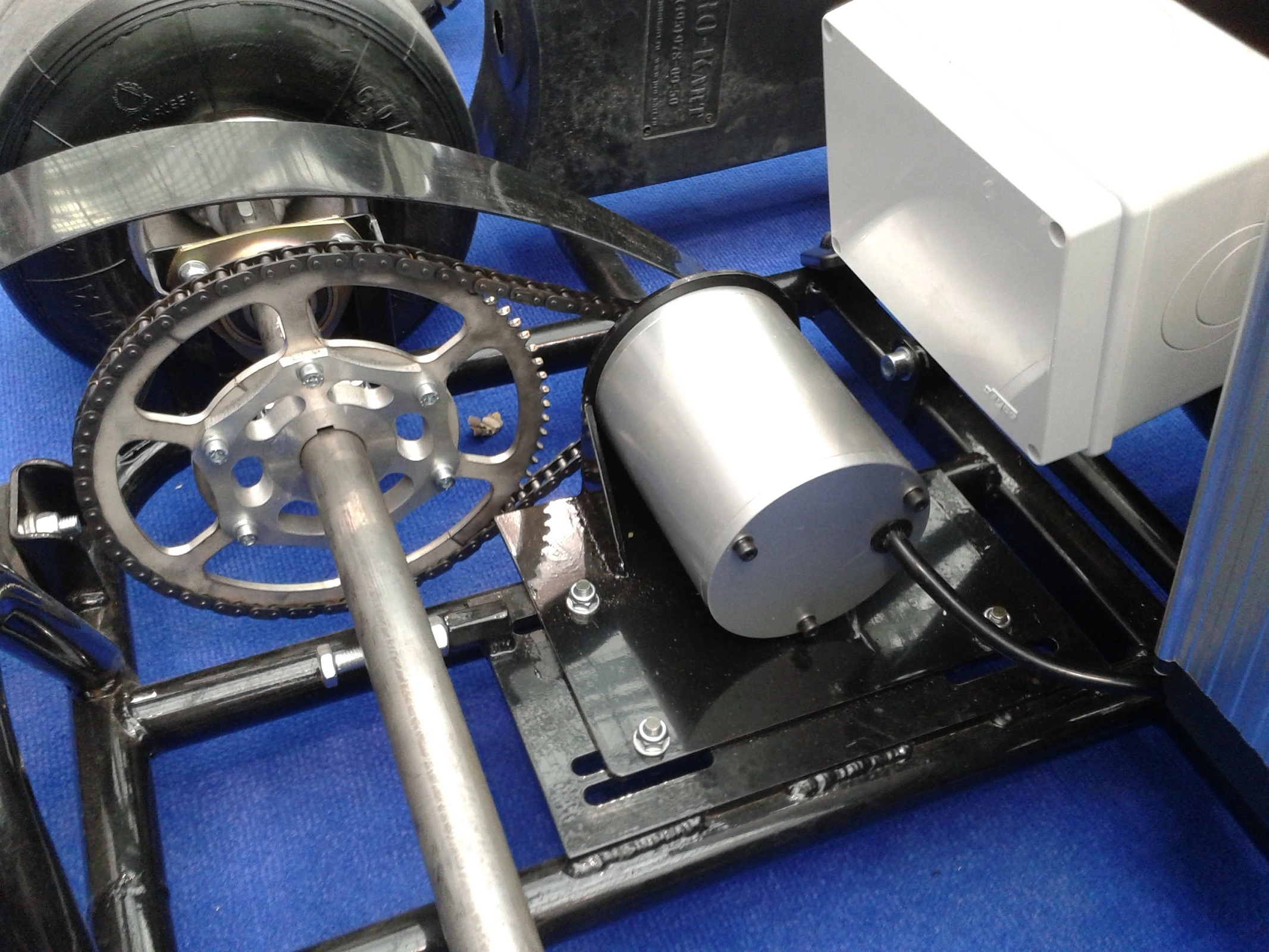

1. Бесщёточный электродвигатель постоянного тока ( ссылка на двигатели ),
2. Контроллер к двигателю, соответствующей мощности и кабель программирования,
3. Аккумуляторная батарея,
4. Управление (курок газа вместо дроссельной заслонки бензинового двигателя, с кнопкой заднего хода).
5. Цепь, для передачи крутящего момента,
6. Ведущая и ведомые звёздочки,
7. Кронштейн для крепления двигателя.

Если у вас есть бензиновый карт , то чтобы превратить его в электрический, необходимо:

1. Снять ДВС и всю систему. Оставляете ДВС как запасные части либо продаёте через Авито,
2. Купить комплект электрификации (детский либо взрослый)

3. Подготовить\изготовить переходной кронштейн для крепления электродвигателя (зависит от конфигурации донора-рамы) и ведущую и ведомую звезды. Мы сами их изготавливаем, эти типоразмеры подходят в большинстве случаев для серийных картингов.

4. Устанавливаем на донор электрокомплект:

5. Привариваем к раме поддон для крепления батареи, либо прикручиваем салазки к раме.

6. Устанавливаем управление: педаль газа (либо ручку газа) и кнопку обратного хода.

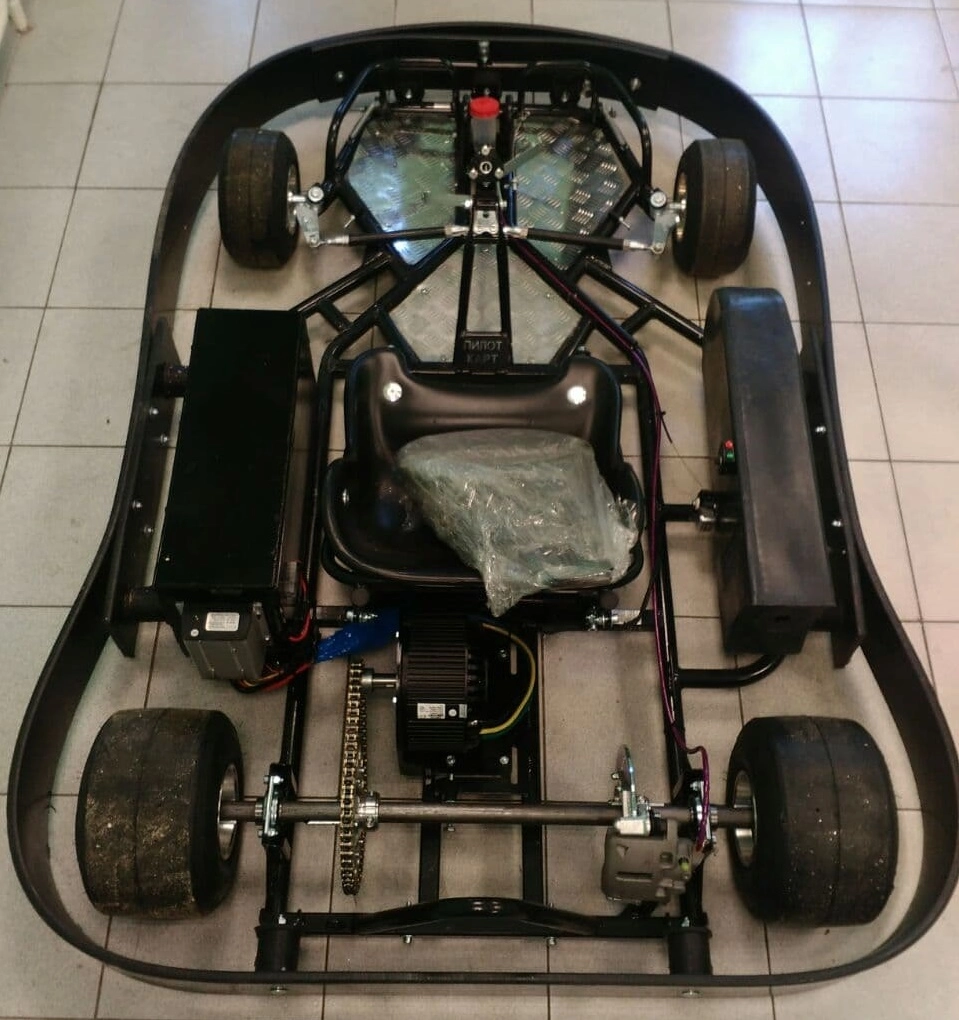

В итоге получаем электрический картинг:

Если вы не хотите заниматься самостоятельной переделкой с ДВС и хотите купить готовый, то переходите в каталог по ссылке .

Мы сами изготавливаем электрические картинги, под заказ, в зависимости от мощности и требуемой ёмкости батареи (времени эксплуатации).

Ниже представлены видео, как выглядят и эксплуатируются наши электрические картинги:
