Какой швеллер нужен для откатных ворот

Швеллер под откатные ворота

Швеллер – изделие из металла, широко использующееся в строительстве. Имеет «П»-образную форму и состоит из одной стенки и двух полок. Актуален в машиностроении и строительстве различных конструкций из-за того, что выдерживает высокие нагрузки и обеспечивает плотное прилегание деталей. Разберём разновидности, области применения данного изделия и как использовать швеллер под откатные ворота.

Разновидности

Швеллер классифицируется, исходя из следующих критериев:

• Метод изготовления – горячекатаный и гнутый равнополочный. Первый обладает более высокими параметрами прочности.
• Форма – наклонные и параллельные грани. Изделия маркируются «У» и «П» соответственно.
• Материал – высоколегированная (чаще изготавливается по спецзаказу), углеродистая и низколегированная сталь. Наиболее распространённый материал для изготовления – углеродистая сталь, она же применяется при производстве швеллера под откатные ворота.

Выбирать разновидность изделия стоит, исходя из цели применения, ведь именно данный параметр задает критерии для изготовления.

Где применяется

Швеллер широко применяется в следующих областях:

• Строительство. Вид металлопроката в этом случае служит нишей для различных коммуникаций, используется для армировки деталей конструкции, выполняет функцию опорной части.
• Машиностроение. Благодаря своей форме и свойства стали швеллер отлично подходит для выполнения фиксирующих и опорных функций.

Часто можно встретить применение швеллера под откатные ворота, где он используется для создания фундамента. Ниже разберем, какое изделие выбрать для данной задачи.

Швеллер под откатные ворота с доставкой по Москве и области

Откатные ворота давно обрели популярность благодаря удобству и практичности. Их можно заказать или установить своими руками. Для изготовления откатных ворот понадобятся следующие детали:

• Электроды;
• Сварочный аппарат;
• Молоток;
• Болгарка;
• Саморез;
• Трубы;
• Шуруповёрт;
• Фурнитура;
• Швеллер под откатные ворота;
• Грунтовка;
• Арматура;
• Краска;
• Герметик;
• Растворитель;
• Защита от коррозии.

Швеллер под откатные ворота следует выбрать горячекатаный с толщиной 4 мм. Ширина зависит от ваших пожеланий и разработанный конструкции, но зачастую используется 16-20. Помните, что площадь опоры для роликов не должна быть больше выбранного ширины металлического изделия.

Как сделать и установить откатные ворота

Откатные ворота изготавливаются в несколько этапов:

• Подготавливаются опорные столбы;
• Производится фундамент;
• Проводится проводка, чтобы сделать открытие и закрытие автоматическим;
• Изготавливаются сами ворота;
• Делается монтаж ворот;
• Подключается и настраивается автоматический привод.

Откатные ворота бывают разными: консольными, на колесиках или подвесными. От типа выбранной конструкции зависит чертеж и остальные работы по изготовлению и монтажу. Для колесиков применяется металлическая конструкция, поэтому для установки ворот необходимо купить швеллер 5п.

Самая популярная разновидность откатных ворот – консольная. Она позволяет осуществлять проезд транспорта любого размера, так как механическая конструкция выносится за предела выездного пространства. Дополнительным преимуществом является то, что за такими воротами не требуются особый уход.

Установка ворот происходит по следующей схеме:

• Швеллер под откатные ворота помещается в фундамент, на него выставляется ролики. Они разводятся на максимальное расстояние.
• На данную конструкцию выставляются ворота. Проверяется положение рамы, чтобы не было отклонений и наклона. Если все в порядке, начинаются сварочные работы. При обнаружении неполадок все начинается сначала: регулировка, выставление, накатывание, проверка.
• Производится приварка верхних роликов, осуществляющих роль опоры.
• Затем привариваются верхние и нижние уловители.

Изготовление и установка откатных ворот своими руками – задача энергозатратная, однако вполне выполнимая. Главное, следовать инструкции и приобрести необходимые запчасти. Особенно важно соразмерить все детали, чтобы купить швеллер под откатные ворота нужных размеров. Если взять слишком широкое изделие, установка будет болтаться.

Заключение

Швеллер актуален в строительстве и машиностроении за счет высокой прочности и формы, которая дает возможность устанавливать детали плотно друг к другу. Изготавливается из стали и бывает нескольких разновидностей, в зависимости от материала, формы и способа изготовления.

Швеллер под откатные ворота – обязательная часть конструкции, ведь именно на него устанавливаются колесики. Данный вид ворот можно заказать или изготовить своими руками, следуя простой инструкции. Важно выбирать соразмерные запчасти, чтобы не возникло проблем в установке.

НОВИНКА. Швеллер для установки роликовых опор на консольные откатные ворота

Часть силовой рамы (швеллер) — необходим для установки (крепления) роликовых опор консольной системы откатных ворот.

— Роликовые опоры консольной системы (балка 71-ая) крепятся на заранее приготовленный фундамент непосредственно к швеллеру, который является одной из основных частей силовой рамы откатных ворот.
— Непосредственно к швеллеру снизу привязываются отрезки арматуры.(Фундамент (силовая рама) приготавливается из качественного бетона, в качестве обрешетки используется композитная или стальная арматура.)
— Силовая рама (закладная конструкция) опускается в заранее приготовленный котлован, устанавливается по уровню и заливается бетонной смесью.
Внимание! Швеллер укладывается вплотную к столбу!
— После заливки фундамента необходимо дать бетону схватиться и устояться не менее 6-7 суток, после чего можно производить монтаж ворот с консольной системой.
— Консольная система подбирается исходя из фактического веса ворот. Наличие в нашей компании широкого ассортимента консольных систем позволит Вам сделать правильный выбор.

Параметры швеллера (длина и ширина) — уточняйте по указанному телефону у менеджера по продажам.

Характеристики

Артикул	Швеллер
Страна производитель	Россия
Тип товара	Комплектующие консольной системы
Параметры товара	Запасные части
Тип открывания ворот	Откатные
Назначение ворот	Уличные
Область применения ворот	Бытовые

Подбираем направляющую для откатных ворот

16.01.2018

Как подобрать направляющую балку для откатных ворот?

Для ворот откатного типа — это направляющая балка, которая приваривается к полотну створки ворот. Профиль перемещается по роликовым опорам любых из линиек комплектующих для откатных ворот: МИКРО, ЭКО, ЕВРО и МАКС, находящимся внутри него. В сечении данный элемент конструктива представляет собой швеллер с загнутыми краями различного сечения (от 60*55 мм до 130*135 мм). Конструкция направляющей балки не позволяет полотну ворот соскочить с роликовых опор. Направляющая балка изготавливается из качественной высокопрочной стали с минимальным показателем гибкости, что обеспечивается при прокатном производстве на современном оборудовании ОАО «Северсталь». Она должна обеспечивать целостность всей системы при весе створки ворот от 350 кг и более, с возможностью таких нагрузок, как 2 тн. Обычно направляющая балка и жесткая воротная рама объединены между собой в единую конструкцию или направляющая балка приваривается к готовому полотну откатных ворот.

Направляющая балка играет важную роль в бесперебойной работе любых ворот. От нее зависит плавность и бесшумность хода полотна откатных ворот. От качества функционирования направляющей зависит и общая износостойкость конструкции, а, следовательно, и срок службы. Поэтому при выборе надо обратить внимание на следующие характеристики:

• равномерность сечения по длине направляющей, что исключает сбой в движении роликовых опор. Кроме этого нижняя и верхняя части должны быть параллельны;
• грани, которые не должны иметь сколов, заусенцев и неровностей;
• весовой запас, который для идеальной работы должен быть в 1,5 раза больше, чем фактический вес конструкции;
• материал, из которого выполнена балка. Лучший выбор – конструкционная сталь большой прочности;
• толщину профиля, поскольку тонкий вариант не сможет обеспечить долговечность.

Например, достойный выбор для конструкции:

1. до 350 кг направляющая 60*55 мм с толщиной стенки 3 мм;
   1.1. Для ширины проема ворот до 3,0 м – длина направляющей 4,5 м.
   1.2. Для ширины проема ворот до 3,5 м – длина направляющей 5,3 м.
   1.3. Для ширины проема ворот до 4 м – длина направляющей 6,0 м.
2. до 500 кг направляющая 60х70 мм с толщиной стенки 3,5 мм;
   2.1. Для ширины проема ворот до 3,5 м – длина направляющей 5,0 м.
   2.2. Для ширины проема ворот до 4,0 м – длина направляющей 6,0 м.
   2.3. Для ширины проема ворот до 5,0 м – длина направляющей 7,0 м.
3. до 800 кг направляющая 89х74 мм с толщиной стенки 4,5 мм;
   3.1. Для ширины проема ворот до 4,0 м – длина направляющей 6,0 м;
   3.2. Для ширины проема ворот до 5,0 м – длина направляющей 7,0 м;
   3.3. Для ширины проема ворот до 6,0 м – длина направляющей 8,0 м;
   3.4. Для ширины проема ворот до 7,0 м – длина направляющей 9,0 м;
4. более 800 кг направляющая 130*135 мм с толщиной стенки 5,0 мм с дополнительным усилением профиля.
   4.1. Для ширины проема до 8,0 м – длина направляющей 12,0 м;
   4.2. Для ширины проема до 12,0 м – длина направляющей 18,0 м.

Своими руками направляющую балку для откатных ворот изготовить очень сложно, а обычный швеллер использовать нельзя. Поэтому направляющая приобретается уже готовая. Лучше всего покупать готовые комплекты оборудования, которые выбираются в зависимости от типа откатных ворот, ширины проема и веса створки.

Ищете, где купить отличного качества комплектующие для распашных, откатных и подвесных ворот в Санкт-Петербурге? Предлагаем услуги группы компаний «АНТА». Мы реализуем данную продукцию по доступным ценам с 1995 года, а на сайте регулярно обновляем информацию об актуальных выгодных предложениях. Покупая у нас, Вы не оплачиваете необоснованные наценки, а наоборот – экономите Ваши денежные средства. Оплату можно произвести наличным при получении продукции или безналичным расчетом, таким образом — наиболее удобным для Вас способом.

Чтобы приобрести комплектующие для откатных ворот от группы компаний «АНТА» – свяжитесь с нами одним при помощи одного из ниже представленных способов:

• позвоните по указанным номерам;
• пишите на нашу электронную почту — antaspb95@mail.ru;
• оставляйте заявку на нашем сайте.

Швеллер для откатных ворот

Откатные ворота своими руками вполне по силам изготовить каждому. Одним из материалов производства данного элемента ограждения является швеллер. Фасонная продукция металлопроката представляет собой равнополочное изделие. Состоит из основания (перемычки небольшой толщины(, с двух сторон которого имеются полки, направленные параллельно друг к другу. Как правильно установить швеллер под откатные ворота разберемся в статье.

Работы по монтажу откатных ворот из швеллера производиться в несколько этапов. К таким относятся:

Проведение расчетов и замеров при изготовлении откатных ворот

Этап проведения замеров при изготовлении откатных ворот является одним из наиболее важных. От правильности проведения расчетов, зависит точность выбора материалов и из количества, возможность получения конструкции с необходимыми размерами.

При проектировании будущей конструкции необходимо выполнить следующие замеры:

Ширина проема ворот – участок от края правого и левого опорных столбов, между которыми предполагается монтаж.

По результату расчета следует выполнить чертеж. Исходя из него приобретается нужное количество швеллера для откатных ворот и прочие расходные материалы: профнастил, арматура, крепеж, роликовый и приводной механизм.

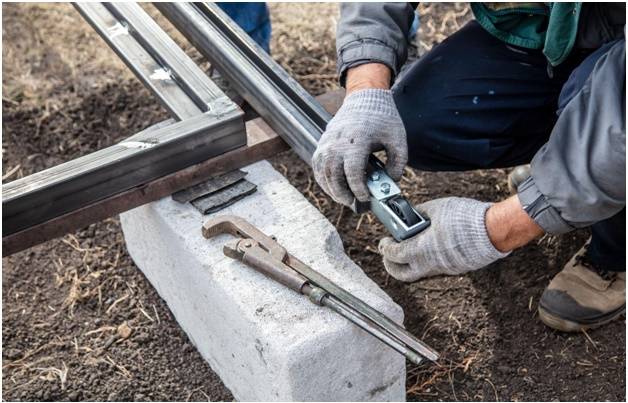

Изготовление фундамента для откатных ворот

Швеллер является направляющим элементом, по которому осуществляется движение роликов откатных ворот. При простом вкапывании его в землю есть риск просадки материала или его вырывания, вследствие воздействия сил морозной пучинистости. Для исключения негативных последствий и приданию направляющей стабильного расположения в почве следует обустроить фундамент.

Хороший вариант – сделать ленточный фундамент. Его особенность в более высокой надежности, стойкости к прогибу и повышенной несущей способности. Принципиально, технологию монтажа фундамента для откатных ворот можно описать следующим образом.

Делается разметка места под траншею. Она наносится, начиная от внешнего края противоположной опоры, к которой крепиться привод. Ширина траншеи должна быть такой, чтобы обеспечить полное вхождение в нее швеллера. Длина – заходить за столб с редуктором на расстояние, равное длине проема.

Монтаж и эксплуатацию откатных ворот на швеллере следует осуществлять после твердения фундамента. При выполнении работ нужно обеспечить точное расположение верхней направляющей в горизонтальной плоскости. При неправильном монтаже и не соблюдении паузы на твердение бетона могут быть неприятности с перекосом конструкции.

Если обустраивается въезд в гараж, склад и другое помещение, то дополнительно производится крепление перемычки над откатными воротами из швеллера. Она нужна для укрепления конструкции здания.

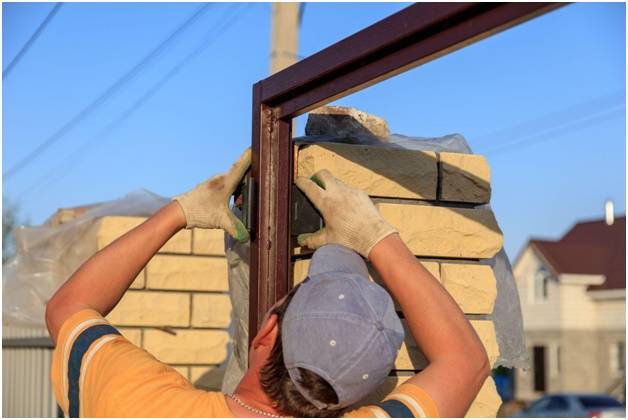

Изготовление откатных ворот со швеллером

Данный этап включает производство каркаса. Для этого может использоваться профильная квадратная труба небольшого сечения. Работы выполняют по исходному чертежу. Трубу размечают и режут при помощи болгарки с отрезным кругом на нужные отрезки. Сначала формируется рама (вертикальные и горизонтальные стенки). Затем осуществляется приваривание диагональных и горизонтальных укрепляющих элементов внутри каркаса ворот.

Перед тем, как крепить ролики откатных ворот к швеллеру, следует произвести также установку заполнителя секции. В качестве полотен ворот можно использовать профнастил стеновой или универсальный с высотой волны до 20 мм. Такая конструкция:

имеет эстетичный вид;

К опорным элементам рамы профнастил крепить при помощи болтов, кровельных саморезов или устанавливают на заклепки. После этого в крайних нижних положениях с небольшим отступом устанавливает концевые ролики и роликовые тележки. Они выбираются с учетом веса откатных ворот на швеллерах.

Монтаж приводного механизма

Завершающий этап – установка механизма привода и монтаж секции откатных ворот на швеллер. Автоматика состоит из приводного механизма, при приведении в действии передает движение шестерни. На внутренней стороне полотна должна быть прикреплена рейка с зубчиками под шестеренку. Сцепление колес позволяет перемещать рейку (и соответственно, откатные ворота на швеллере) влево или вправо.

Материал изготовления рейки может быть разным. Стальные элементы надежные, но более шумные в работе. Также есть в продаже стальные зубчатые рейки с покрытием из полимера. Они дороже, но обеспечивают тихий ход открывания и закрывания откатных ворот на швеллере.
