Шпиндель станка: что это такое и для чего он нужен

1. Устройство и характеристики
2. Принцип работы шпинделя и из чего он состоит
3. Применение шпинделя: для чего он нужен
4. Классификация шпинделей по типу, размеру и диаметру
5. Выбор типа шпинделя
6. Выбор вида охлаждения
7. Выбор скорости и мощности
8. Как изготовить своими руками шпиндель по картинке
9. Обслуживание

Давно занимаетесь металлообработкой или только начинаете изучать теорию? Мы поможем разобраться с базовыми навыками. В статье расскажем о шпинделе станка: что это такое, покажем фото держателя инструмента и поговорим о том, как с ним работать.

Устройство и характеристики

Обработка металла на станках получила широкую распространенность. Это и не удивительно, с появлением машинизированного оборудования значительно, в разы увеличилась производительность труда, а сам процесс изготовления металлических изделий стал намного проще – рабочие тратят меньше времени на один производственный цикл.

Создание станочного оборудования также обеспечило:

• Более высокое качество деталей, хороший класс точности.
• Снижение итоговой стоимости всех работ.
• Увеличение скорости производства.

Практически ни один станок не обходится без фиксации шпинделя – что это расскажем на примере токарного аппарата. Это элемент, который отвечает за крепкую и надежную установку на одном месте заготовки. Если брать в качестве образца токаря, то он крепит металлический брусок или вал между двумя бабками, с одной из сторон которой установлен такой держатель. Вторая очень простая иллюстрация – это дрель. Здесь для того, чтобы удержать сверло или другой инструмент, тоже нужно монтировать его внутрь шпинделя.

Само слово имеет немецкое происхождение. Spindel – это веретено, то есть то, что имеет возможность вращаться в разные стороны. Конструктивно это вал. Сам термин в основном применяется в таких направлениях как станкостроение, металлообработка и деревообработка, соответственно. Это крайне важный элемент, без него не может быть представлена работа ни единого устройства. Задача детали – передавать усилие, которое генерирует электродвигатель, к обрабатываемой заготовке из металла или дерева, пластмасса. На вал крепится приспособление для центрирования и зажима данного бруска.

Объясним еще раз на простом примере, чтобы понять, что есть две основные цели – вращаться и держать заготовку. В токарном станке есть шпиндель. С одной стороны прикреплено зубчатое колесо, посредством него происходит передача усилия. Со второго края вала расположен подшипник. На него прикрепляется патрон для зажима.

Но, казалось бы, зачем еще он нужен, если можно присоединять металлический или деревянный образец непосредственно к коробке передач, редуктору? Дело в том, что эти части станка не приспособлены к повышенным вибрациям и высоким нагрузкам, они просто сломаются от них. А вот вал может стать посредником, который и принимает на себя все механические (и термические) воздействия. К тому же, на одной его стороне есть патрон, который имеет элементы крепления – резьбу, шлицы, пазы, то есть универсально подходят под конкретную цель крепежа.

Какие можно назвать особенности устройства шпинделя:

• Крепление осуществляется с помощью подшипника качения. Это прочный узел, стандартный, но он тоже имеет различные исполнения. Например, одни могут иметь устойчивость к вибрации, другие – более дешевую стоимость. Намного лучше работают станки, оснащенные системой подачи охлаждающей и смазывающей жидкости, потому что в таком случае подшипники меньше испытывают напряжение и трение, тем самым значительно увеличивая срок годности.
• Основное вращательное движение вал получает от асинхронного двигателя. Он устанавливается в корпусе оборудования – обычно в правой бабке. Сперва электродвигатели питались только от трехфазных источников и устанавливались непосредственно на производствах. Считалось, что они обладали более высокой мощностью. Но сейчас производят аппаратуру, которая питается от 220 В, поэтому может быть размещена и в обычных условиях – часто токарные или фрезеровочные установки стоят в гаражах и иных «домашних» постройках для личного пользования.
• Шпиндель может получать вращательное движение напрямую от электродвигателя, но чаще – через дополнительный узел, например, ремень. Ременная передача удобна – эта деталь недорого стоит, легко крепится, а также проста в использовании, но на очень высоких оборотах она может проскальзывать. В таких случаях, когда нужна большая скорость, устанавливают зубчатые колеса, шестерни.
• Основное крепление, которое находится с края вала, – это цанговый патрон. Это позволяет осуществить надежное крепление хвостовика любого диаметра. Практически все инструменты для резки по металлу, для сверления оснащены таким наконечником (хвостом), а если нет, то крепить приходится по внешнему краю, что намного менее надежно и допускает значительные расхождения и вибрации.
• Очень важно при промышленном производстве – наличие системы охлаждения на токарных или фрезерных станках. Она играет большое значение – продлевает максимальный период эксплуатации, а также время беспрерывной металлообработки.
• Самые сложные шпиндели – у аппаратуры с ЧПУ. Дело в том, что наличие пульта числового управления делает возможным изготовление деталей с максимальной точностью. Это, в свою очередь, требует минимальных вибраций. Такую качественную аппаратуру можно заказать через интернет на сайте компании https://stanokcnc.ru/. Здесь представлены качественные станки для обработки металлических заготовок.
• Степень фиксации вала напрямую зависит от скорости вращения. Чем она выше, тем более надежно должно происходить крепление.

Принцип работы шпинделя и из чего он состоит

Практически все оборудование с данным элементом заключается в применении режущей кромки по подготовленному материалу. Конструктивная особенность вала в том, что можно производить надежную фиксацию инструмента в одном из режимов работы станка – в силовом или скоростном. Во втором случае основная задача аппарата заключается в том, чтобы в максимально короткие сроки срезать верхний слой с поверхности обрабатываемой заготовки. У скоростного принципа работы есть свои особенные черты:

• Увеличивается производительность. Перед тем как просто выбрать высокую частоту вращения, необходимо провести измерения и занести все параметры в технологическую карту.
• Максимальное распространение данный вариант получил в случае финишного точения или при тонкой фрезерной обработки, поскольку нужно снимать только крайне тонкий слой на высокой скорости.
• Наиболее частый тип исполнения – это асинхронный двигатель с ременной или зубчатой передачей.
• Но иногда элемента-посредника попросту нет. Но из-за этого нельзя давать на аппарат слишком большое усилие, это грозит перегрузкой мотора. Но это еще и существенно уменьшает минимальные размеры всей установки, поэтому технология прямого подключения применяется в различных ручных электроинструментах.

Вторая категория – силовые аппараты – имеют следующие характерные черты изготовления и эксплуатации:

• Между резцом (сверлом) и самим крепежным устройством электрошпинделя необходимо вставлять втулки – это прокладки конической формы, которые существенно увеличивают положительные качества изделия и снижают вибрации, хорошо влияют на прочность. Их необходимо выбирать в зависимости от хвостовика – диаметра и типа.
• Не рекомендуется подключение напрямую к мотору, так как переменная нагрузка выводит его из строя. Основной способ передач – клиноременная или с помощью шестерен.

Применение шпинделя: для чего он нужен

Для начала отметим, что сфера использования настолько широка, насколько много различного оборудования для металлообработки и обработки дерева, пластика. Если основное назначение детали заключается в том, чтобы держать оснастку, то и, соответственно, применение исходит из особенностей инструментария:

• Каждый электроинструмент, имеющий насадку, не обходится без электрошпинделя в качестве держателя.
• Необходим узел для фрезерных и токарных станков – они, в свою очередь, имеют очень широкое распространение, так как с их помощью можно создать многочисленные изделия.
• Фиксация проката для его обработки – это еще одно назначение.

Но самой главной функцией остается фиксация оснастки. Причем надежность крепления такая высокая, что она позволяет достигать максимальных вращений и предельной осевой нагрузки на вал.

Классификация шпинделей по типу, размеру и диаметру

Есть различные основания для классифицирования. Первая, она же, пожалуй, основная, – это то, для какого оборудования предназначен узел. Безусловно, для разных станков и электрооборудования необходимы различные приборы.

Второй принцип различения – это типоразмер. Аппараты бывают разных размеров, предназначены для промышленного использования и частного применения. В связи с этим и расходные детали нужны самые разные – покрупнее помельче. Если вы хотите заменить шпиндель на собственном станке, то обязательно при покупке необходимо указать номер своего оборудования, название и год выпуска (могут быть разные модификации).

Ну и последняя, но не по назначению, классификация – по виду. Валы могут быть:

• Коллекторные. Это устройство, включающее цанговый валец высокоскоростного типа. Основные сферы использования – фрезерные станки, а также операции по нанесению гравировки.
• Специализированные на высоких оборотах. Они позволяют достигать значительной скорости металлообработки, поэтому повышается производительность. Но так как хорошее качество может быть достигнуто только при большой точности, то применяются высокоскоростные модели в основном только на оборудовании с ЧПУ. Купить такие станки можно на сайте https://stanokcnc.ru/.
• Конструкция со встроенным охлаждением. Охлаждающая система может подавать через деталь или жидкость, или холодный воздух. Это повышает скорость резания и степень шероховатости поверхности, а трение становится меньше, поэтому и износ тоже приходит позже.

Есть и еще одна классификация – по производителю. Конечно, европейское изготовление более предпочтительно, чем китайское. В Европе часто используют фарфоровые подшипники, которые дают очень положительные качества работы.

Выбор типа шпинделя

Теперь представим конкретные разновидности, отметим их достоинства и характерные черты. Их следует учитывать при подборе детали.

Со встроенным электромотором (электрошпиндели)

• Способствуют развитию очень высоких скоростей. При стандартных 18 000 – 24 000 оборотов в минуту, некоторые модели могут поддерживать и рабочие 120 тысяч об/мин.
• Очень хорошо режут на больших скоростных режимах.
• Имеют ограничения в нагрузках – оно продиктовано использованием небольших шариковых подшипников.
• Не приспособлены для обратного хода. Отсутствие такой функции сильно затрудняет создание некоторых элементов, например, нарезку резьбы.
• В качестве фиксаторов наиболее часто применяются конусы или цанговые зажимы.

Механические с внешним приводом

• Имеют дело с намного меньшими скоростями. Стандартном можно считать от 300 до 8 000 оборотов в минуту. Это обусловлено тем, что довольно трудно привести в движение все подшипники, шестерни и прочие передающие движение элементы
• Жесткость и нагрузочная способность больше. Почему? потому что можно использовать не только шарикоподшипники, но и более устойчивые – роликовые. Так что такое оборудование может быть использовано даже для силовой фрезеровки титана или других прочных металлов.
• Есть обратная связь – при условии установки мотора с энкодером.
• Применяются инструментальные конусы вместо цанг – последние не отвечают требованиям по жесткости фиксации.

Выбор вида охлаждения

Охлаждать зону вращения требуется, чтобы увеличить срок эксплуатации. Есть два типа.

Водяное (жидкостное)

• Они очень тихие – жидкость поступает почти бесшумно. Но при этом есть еще один громкий звук от движения крыльчатки.
• Наличие контура, которые включает систему трубок, емкость, помпу. Нужно постоянно контролировать подачу влаги и ее температуру.
• Может работать на низких оборотах.

Воздушное

• Сильный и не самый приятный звук.
• Может происходить разлет стружек под воздействием струи воздуха.
• Необходимо с одинаковыми промежутками заниматься прочисткой рубашки, где забиваются частички металла.
• Требуется очень тщательно следить за температурой, идеально – установить датчик с сигналом, потому что весь аппарат очень чувствителен к перегреву.

В результате рекомендуем применять воздушный вариант при работе с мягкими материалами, но когда заготовка из прочного металла, лучше применять жидкостное охлаждение.

Выбор скорости и мощности

Параметры напрямую зависят от того – как и что нужно резать. Алгоритм определения режима приблизительно такой:

• Оценивается твердость материала и поставленная задача (сверление, пазы, разрезание и пр.).
• Выбирается фреза.
• Под инструмент и процедуру подстраивается диапазон скоростей.
• Отсюда – максимальное и минимальное вращение.

Как изготовить своими руками шпиндель по картинке

Если вы не боитесь самостоятельно создать изделие по готовым образцам из интернета. Для этого обычно требуются точные расчеты и наличие токарного оборудования. Приведем пример чертежа с размерами:

Обслуживание

Основные требования к эксплуатации:

• Своевременная очистка от стружки или система стружкоотведения.
• Оснащение охлаждением зоны резания.
• Подбор и фиксация хвостовика по размерам.
• Нельзя вставлять сломанный инструмент.
• Устраняем излишнюю вибрацию.

Мы рассказали об одной из наиболее важных частей станка. Будьте внимательны при выборе и использовании.

Шпиндель токарного станка

Шпиндель — основная часть токарного станка, играющая важнейшую роль в процессе обработки заготовок. Он предназначен для фиксации обрабатываемой заготовки и передачи на нее вращающего момента от электродвигателя с заданной скоростью и крутящим моментом.

Конструкция и вал шпинделя

Конструкция шпинделя токарного станка как правило состоит из корпуса, который располагается в шпиндельной бабке, вала, установленного в высокоточных подшипниках качения, системы фиксации заготовки и вспомогательных устройств: тормоза, системы контроля зажатия кулачков

Вал шпинделя представляет собой полую трубу, вращающуюся в подшипниках. Последние разделены на две опоры: переднюю, в конструкции которой имеются как радиальные подшипники, так и упорные, и заднюю, в которой применяются только радиальные. Передняя опора, находясь максимально близко к зоне обработки, несет максимальную нагрузку. На переднем торце вала имеется стандартизованное место для установки приспособления — патрона.

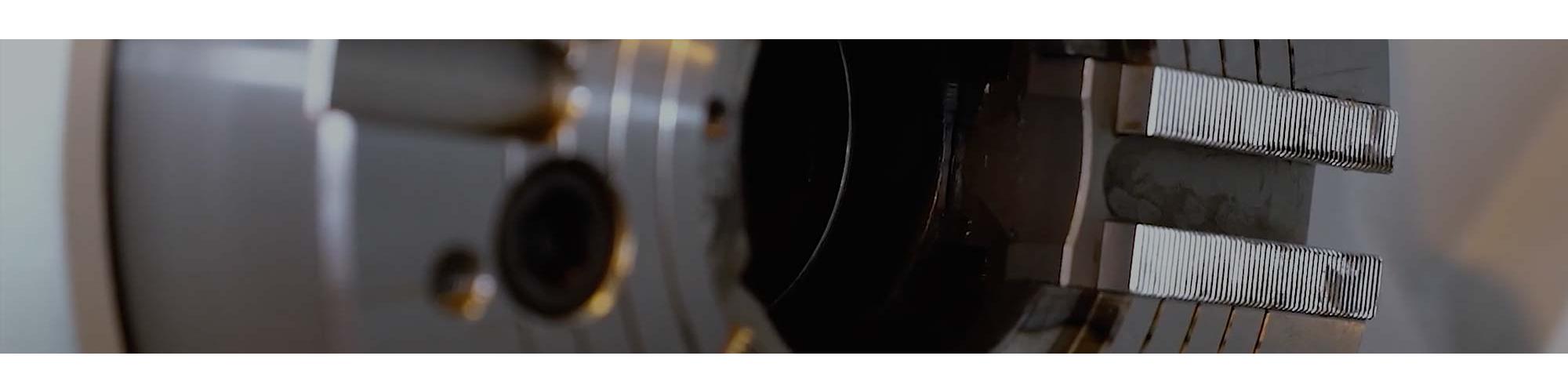

Патрон для токарного станка

Патрон может быть ручным или механизированным. заготовки происходит по команде от ЧПУ и осуществляется при помощи гидравлического цилиндра, который соединяется с патроном при помощи тяговой трубы. В зависимости от типа заготовки и материала ее изготовления можно изменять усилие зажатия кулачков, тем самым с одной стороны, предотвратить повреждение тонкостенных деталей, с другой — обеспечить максимальную жесткость при обработке полнотелых заготовок.

Вращение шпинделя

Шпиндель приводится во вращение при помощи электромотора. Привод может быть прямым, ременным или через коробку скоростей. Частота вращения шпинделя может быть задана на любое значение от 0 и до максимальных оборотов, тем самым могут быть обеспечены оптимальные режимы резания.

Опциональное оснащение

В зависимости от комплектации на шпиндель устанавливаются дополнительные устройства. Например: датчики кулачков патрона служат для контроля корректного зажатия заготовок и позволяют обезопасить оператора и станок от последствий вылета незакрепленной заготовки при включении оборотов шпинделя. Гидравлический тормоз служит для жесткой фиксации шпинделя от проворота в определенном угловом положении при работе приводными инструментами.

Если у вас возникли вопросы по теме или вам нужна дополнительная информация, вы всегда можете обратиться в наш онлайн-чат. Наши специалисты будут рады помочь вам, ответить на ваши вопросы и предоставить консультацию по интересующим вас вопросам, связанным со шпинделями токарных станков и другими аспектами обработки заготовок.

Что такое шпиндель?

В основном, понятие «шпиндель» применяется в станкостроении, металлообработке и деревообработке. Шпиндель — одна из основных частей станка, будь он фрезерный, токарный, плоскошлифовальный или еще какой либо.

Шпиндель — это вал, который служит для передачи усилия от двигателя к обрабатываемой заготовке, на которое крепится устройство для центрирования и зажима заготовки. Если вам так понять тяжело, тогда расскажу подробнее на примере токарного станка: на шпинделе находится два подшипника (обычно в начале и в конце), и на одной стороне шпинделя крепиться патрон для зажима заготовки под токарный работы, а с другой стороны зубчатое колесо или другая передача от двигателя через редуктор, которые передают усилие (крутящий момент).

Ниже приведу пример шпинделя токарно-винторезного станка:

И не только в станкостроении есть понятие шпинделя. Передаточный вал тоже может называться шпинделем, а также у каждого с нас есть шпиндель в компьютере — вал, на котором находится система крепления диска в дисководе.

модератор выбрал этот ответ лучшим
комментировать
в избранное ссылка отблагодарить
домов­ ой [50.3K]
7 лет назад

Шпиндель это деталь какого то механизма, обычно станка по метало или дерево обработки, на который крепятся устройства крепления заготовок или напрямую заготовка для ей обработки.

Простыми словами это вал выходящий из редуктора (коробки передач) имеющий крепёжный элемент для навески патрона или устройства крепления заготовки.

Применяется как я уже написал шпиндель во основном в станках дерево и метало обработке.

Чтоб понять для чего он нужен, нужно понять, что при обработке заготовок (деталей) они испытывают разного рода нагрузку, а соответственно передают ей и тому элементу на который она закреплена. Поэтому электродвигатель приводящий станок или коробка передач не рассчитаны на перегрузку или значительную вибрацию, его корпус попросту не выдержит и расколется. Для этого используют промежуточную деталь шпиндель, он установлен в отдельном корпусе, на мощных способных противостоять перегрузке и вибрации промышленных подшипниках, а так же имеет элементы крепления (резьбу, шлицы, паз под шпонку и дт), надеюсь понятно объяснил.

Понимание шпинделя с ЧПУ

Специализируюсь на Фрезерование с ЧПУ, Токарная обработка с ЧПУ, 3D-печать, Уретановое литье, и Изготовление листового металла Услуги.

станки с ЧПУ, такие как токарные станки, мельницы, и маршрутизаторы, состоят из нескольких отдельных частей. Среди них шпиндель является важнейшим компонентом, который существенно влияет на производительность станка, обеспечивая точность изготовления деталей. Поэтому, прежде чем принять решение о том, какой тип шпинделя использовать, важно понять, как он работает.

В этой статье объясняется, что такое шпиндель с ЧПУ, как он работает со станками, его функции и различные типы доступных шпинделей.

Что такое шпиндель с ЧПУ и как он работает?

Шпиндель с ЧПУ, также известный как шпиндельные приводы, представляет собой центральный вал оси вращения станков, но он также может относиться ко всему вращающемуся узлу с его подшипниками и приспособлениями. Он получает входные данные от контроллера ЧПУ для вращения вокруг своей оси, что делает его важной частью обрабатывающий центр с ЧПУ. Тип шпинделя определяет скорость резания и сила, а станок может иметь несколько шпинделей, самый большой из которых называется главным шпинделем. Существуют различные конфигурации и опции шпинделей для удовлетворения различных потребностей, такие как токарные, фрезерные, шлифовальные, электрические, низко- и высокоскоростные шпиндели.

Шпиндель обычно состоит из двигателя, вала, удерживающего инструмент, и конуса для управления инструментом. Вращаясь вокруг своей оси, шпиндель режет, нарезает и очищает материалы по командам компьютера.

Компоненты шпинделя с ЧПУ

Несмотря на то, что шпиндели состоят из множества деталей, типичный узел состоит из вращающегося вала, поддерживаемого системой подшипников и приводимого в движение внутренним или внешним двигателем. Ниже кратко описаны различные компоненты и подсистемы.

Шпиндельный двигатель

Система привода каждого шпинделя определяется на основе требований применения к скорости, мощности и жесткости, независимо от того, является ли она ременной, зубчатой или имеет встроенный двигатель.

Шпиндели с ременным и зубчатым приводом обычно используются при более высоких крутящий момент необходимы и приводятся в действие внешним двигателем и системой шкивов, в то время как интегральные конструкции двигателей используются на более высоких скоростях и генерируют крутящий момент и мощность через систему, в которой статор и ротор расположены внутри корпуса шпинделя.

Корпус шпинделя

Корпус шпинделя может иметь различную конструкцию, например, встроенную часть станка, блочный тип или картридж с фланцевым креплением. Его основной целью является точная поддержка подшипникового узла на валу и снижение уровня вибрации в процессе обработки. Он обеспечивает шпиндель несколькими вспомогательными системами, такими как каналы для смазки подшипников, воздушные каналы для внутреннего давления и рубашки охлаждения для минимизации нагрева.

Вал

Основная функция вала – передача вращательного усилия от системы привода. Он закреплен набором подшипников, которые обеспечивают его вращение вдоль осевой линии шпинделя. Валы шпинделей обычно полые и имеют конический конец для размещения дышла или механизма фиксации инструмента.

Подшипники

Срок службы шпинделя во многом зависит от типа используемого подшипника, который следует выбирать с учетом требуемой скорости, крутящего момента и нагрузки. Радиально-упорные шарикоподшипники обычно используются для высокоскоростных агрегатов, тогда как роликовые подшипники больше подходят для более высокой жесткости и грузоподъемности. Методы смазки, уровни точности и величина предварительного натяга регулируются в соответствии с конкретными потребностями и обстоятельствами применения. Общая конфигурация также считается отвечающей требованиям требуемых условий.

Морские котики

Отказ шпинделя, вызванный внешним загрязнением, можно предотвратить, используя уплотнения, предотвращающие попадание в подшипники таких загрязнений, как стружка. Двумя основными типами уплотнений являются контактные и бесконтактные уплотнения.

• Контактные уплотнения простые, с кромкой, которая сидит на валу, но со временем изнашиваются из-за вращательных сил.
• Бесконтактные уплотнения состоят из неподвижных и вращающихся компонентов, образующих лабиринт для предотвращения загрязнения. Они также обеспечивают адекватную защиту от загрязнений, сохраняя при этом низкую температуру и износ благодаря нулевому контакту между поверхностями. При выборе типа уплотнения для конструкции шпинделя критерии применения, сложность шпинделя и пространство корпуса определяют, какой тип уплотнения использовать.

Колле или Чак

Цанга или патрон в шпинделе с ЧПУ используется для надежного удержания режущего инструмента на месте во время операций обработки. Это механическое устройство, которое захватывает хвостовик инструмента с высокой силой и точностью, обеспечивая точные и повторяемые резы.

Дышло

Зажимной механизм инструмента называется дышлом, который состоит из стержня с набором пружин, которые прикладывают необходимое усилие для захвата и освобождения инструмента. Усилие исходит от расположенного сзади исполнительного цилиндра, который работает либо с помощью гидравлики, либо с помощью пневматики. В передней части дышла имеется захват, который удерживает инструмент на месте, когда он находится под нагрузкой.

Типы шпинделей с ЧПУ

Для шпинделей с ЧПУ доступны различные формы и размеры. В этой части они будут классифицированы по различным параметрам для облегчения идентификации.

В зависимости от ориентации шпинделя

1. Вертикальные шпиндели. В шпинделях этого типа режущий инструмент расположен вертикально, ось вращения перпендикулярна рабочему столу. Вертикальные шпиндели обычно используются во фрезерных и сверлильных станках. Они также широко используются в промышленности, например, в обрабатывающих центрах, где заготовка удерживается неподвижно, а режущий инструмент перемещается по различным осям.
2. Горизонтальные шпиндели. В шпинделях этого типа режущий инструмент расположен горизонтально, с осью вращения, параллельной рабочему столу. Горизонтальные шпиндели обычно используются в токарных, расточных и шлифовальных станках. Они также используются в некоторых фрезерных станках и обрабатывающих центрах. Горизонтальные шпиндели известны своей способностью достигать высоких скоростей и точности резания.

На основе механизма крепления инструмента

1. Цанговые шпиндели. В этих шпинделях используется цанга для удержания инструмента на месте. Цанга затягивается с помощью специального инструмента или гаечного ключа, обеспечивающего прочный захват инструмента. Цанговые шпиндели обычно используются во фрезерных и фрезерных станках.

2. Гидравлические патроны. Гидравлические патроны используют гидравлическое давление для фиксации инструмента на месте. Эти шпиндели обладают высокой точностью и идеально подходят для высокоскоростной обработки. Обычно они используются в токарных центрах и шлифовальных станках.

3. Держатели инструментов с термозажимом. Эти шпиндели используют тепло для расширения специального типа цанги, которая плотно удерживает инструмент. Затем цанга сжимается по мере остывания, тем самым удерживая инструмент на месте. Держатели инструментов с термозажимом отличаются высокой точностью и превосходной жесткостью. Эти шпиндели обычно используются в обрабатывающих центрах.

4. Держатели инструментов Weldon. Держатели инструментов Weldon имеют прямой хвостовик, который удерживается на месте набором инструментов. винт. Они обычно используются во фрезерных станках и отлично подходят для быстрого удаления материала.

5. Держатели инструментов HSK. Держатели инструментов HSK (с полым конусом) используют конический интерфейс для удержания инструмента на месте, они очень точны и жестки. Шпиндели HSK обычно используются при высокоскоростной обработке и идеально подходят для применений, требующих высокой точности.

На основе силового привода

1. Шпиндели с ременным приводом. Шпиндель с ременным приводом используется для передачи мощности от двигателя к шпинделю. Эта система относительно проста и доступна, что делает ее популярным выбором для станков с ЧПУ. Ремень можно легко заменить, если он со временем изнашивается или если для применения требуется ремень другого типа. Однако шпиндели с ременным приводом ограничены по мощности, которую они могут обеспечить, что ограничивает их возможности при более тяжелых нагрузках при фрезеровании и резке.
2. Шпиндели с прямым приводом. В шпинделе с прямым приводом двигатель напрямую соединяется с валом шпинделя, обеспечивая большую мощность и крутящий момент, чем в шпинделях с ременным приводом. Эта установка обеспечивает лучшую точность, позиционирование и стабильность, что делает ее популярным выбором для обеспечения точности. обработка с ЧПУ операции. Шпиндели с прямым приводом требуют минимального обслуживания и долговечны при длительном использовании.
3. Шпиндели воздушной турбины. Шпиндель воздушной турбины использует для привода двигателя сжатый воздух вместо электричества. Этот тип шпинделя известен своей высокой скоростью, точностью и низким уровнем вибрации. Он обеспечивает точные и стабильные результаты, особенно во время высокоскоростных производственных процессов, и может эффективно обрабатывать небольшие фрезы. Однако они дороги и могут потребовать тщательного обслуживания, включая регулярную смазку маслом.
4. Гибридные шпиндели. Гибридный шпиндель сочетает в себе два или более типа моторных систем, обычно шпиндель с ременным или прямым приводом и шпиндель воздушной турбины. Эта конфигурация предлагает преимущества всех типов шпинделей, что приводит к более высокой скорости, мощности и крутящему моменту, что делает их пригодными для широкого спектра применений. Гибридная конструкция шпинделя также допускает настройку, позволяя станкам с ЧПУ использовать комбинацию шпиндельных систем, которая наилучшим образом соответствует потребностям пользователя.
5. Шпиндели с зубчатым приводом. Шпиндель с зубчатым приводом — это тип шпинделя, в котором используются шестерни для передачи мощности от двигателя к вращающейся части машины или инструмента. Шестерни устроены таким образом, что двигатель, вращая входную шестерню, приводит в движение выходную шестерню, установленную на валу шпинделя. Затем вал шпинделя вращается с той же скоростью, что и выходная шестерня, что позволяет инструменту резать материал или придавать ему форму. Шпиндели с зубчатым приводом обеспечивают высокий выходной крутящий момент, что важно для резки твердых материалов, таких как металл. Однако он может потребовать большего обслуживания, чем другие типы шпинделей, из-за сложности их конструкции.

Функции шпинделей с ЧПУ

Станки со шпинделем — это универсальные инструменты, которые можно использовать для металлообработки, деревообработка, а также создание и производство деталей с ЧПУ различной формы. В таблице ниже приведены функции, выполняемые шпинделями в процессе обработки с ЧПУ:

Функция	Описание	Приложение
Фрезерование	Доступен для различных задач фрезерования, включая контурную обработку, обработку карманов, прорезей и торцовку. Они обеспечивают высокую точность и повторяемость и могут обрабатывать широкий спектр материалов: от металлов до пластиков и композитов.	Детали для аэрокосмической отрасли, автомобильные компоненты и медицинские имплантаты.
Бурение	Идеально подходят для задач сверления, поскольку обеспечивают высокую скорость вращения шпинделя и крутящий момент для быстрого и точного сверления отверстий различного диаметра и глубины. Они могут сверлить самые разные материалы: от мягкой древесины до твердых металлов.	Прецизионное сверление при производстве печатных плат, металлообработке и других отраслях.
Маршрутизация	Используется для задач маршрутизации, таких как резка сложных форм и рисунков в древесина, пластик и композитные материалы. Они могут создавать гладкую поверхность и острые углы, а также справляться со сложными задачами. 3D формы с легкостью.	Производство корпусной мебели, вывесок и вывесок.
Шлифование	Шлифование поверхностей, кромок и контуров различных материалов. Они обеспечивают высокую точность и повторяемость и могут использоваться как для черновой и финишный шлифовальные операции.	Изготовление инструментов и штампов, изготовление пресс-форм и производство аэрокосмических деталей.
Гравировка	Создание замысловатых рисунков и текстов на самых разных материалах: от металла до стекла и камня. Они могут давать высококачественные результаты с высокой точностью и аккуратностью и могут выполнять как мелкую, так и глубокую гравировку.	Изготовление ювелирных изделий, подарочных изделий и архитектурных вывесок.

Преимущества использования шпинделей с ЧПУ

Шпиндели с ЧПУ обладают рядом преимуществ по сравнению с традиционными методами обработки, в том числе:

• Точность: Шпиндели с ЧПУ отличаются высокой точностью и точностью, способны резать и формовать материалы с чрезвычайно жесткими допусками.
• Скорость: Высокоскоростные шпиндели станков могут работать на высоких скоростях, что позволяет сократить время обработки и повысить эффективность производства.
• Последовательность: Шпиндели с ЧПУ могут многократно выполнять одну и ту же задачу без каких-либо изменений, обеспечивая стабильное качество продукции.
• Универсальность: Шпиндели с ЧПУ можно использовать для обработки широкого спектра материалов, от пластика до металлов, и выполнять различные операции резки и формовки при высокой температуре.
• Автоматизация: Шпиндели с ЧПУ могут быть полностью автоматизированы, что снижает необходимость вмешательства оператора и повышает производительность.
• Экономически эффективным: Шпиндели с ЧПУ могут сэкономить деньги в долгосрочной перспективе за счет сокращения потерь, минимизации ошибок и повышения эффективности производства.
• Гибкость: Шпиндели с ЧПУ можно конфигурировать различными способами, включая многоосную обработку и устройства смены инструмента, что обеспечивает большую гибкость производственных процессов.

Как выбрать правильный шпиндель для производства

При выборе шпинделя для вашего станка с ЧПУ доступно множество вариантов. Чтобы получить точные результаты в ваших проектах обработки, вам необходимо тщательно учитывать соответствующие факторы. Здесь мы суммируем основные соображения для вашего удобства.

Мощность и скорость

Мощность и скорость шпинделя определяют, насколько быстро и точно он сможет резать материалы.

• Менее 1500 кВт: больше подходит для небольших проектов, особенно для таких материалов, как дерево и пластик.
• 1500–3000 кВт: резка и гравировка дерева и пластика, алюминий можно резать с помощью шпинделей мощностью 2200 кВт и выше. Эти шпиндели в основном используются в автономных станках с ЧПУ.
• 3000 кВт и выше: требуется для работы с твердыми металлами и камнем, обработка мягкой стали возможна при мощности около 3000 кВт, а обработка нержавеющей стали требует 7000 кВт или более.

Материалы заготовки

Крайне важно тщательно оценить материал заготовки и требования к обработке, чтобы выбрать подходящий шпиндель для оптимальной производительности станков с ЧПУ.

• Совместимость: для обработки таких материалов, как дерево, пластик и мягкие металлы, требуется шпиндель с меньшей мощностью, а для более твердых металлов — более мощный шпиндель.
• Твердость: если вы работаете с абразивными материалами, такими как металлы, выбирайте шпиндель с высокой твердостью и износостойкостью. В противном случае шпиндель меньшей твердости позволяет избежать повреждения заготовки.
• Плотность: для эффективной резки и придания формы материалам с высокой плотностью требуется шпиндель с более высокой выходной мощностью.
• Толщина: если материал тонкий, может подойти шпиндель с меньшей мощностью, тогда как для более толстых материалов для достижения эффективных результатов требуется шпиндель с более высокой выходной мощностью.

Точность

Точность шпинделя означает, насколько точно он может поддерживать положение инструмента во время резки. Более высокая точность необходима при работе с более деликатными материалами или выполнении сложных разрезов.

Метод охлаждения

Шпиндели с ЧПУ могут иметь воздушное или водяное охлаждение. Шпиндели с воздушным охлаждением обычно дешевле и проще в настройке, но они могут быть не столь эффективными в рассеивании тепла в течение длительного периода использования. С другой стороны, шпиндели с водяным охлаждением, как правило, более эффективно рассеивают тепло, но могут быть более дорогими и требовать специальной сантехники.

Совместимость

Совместимость шпинделя с вашим станком имеет важное значение. Проверьте конкретные требования вашего станка с ЧПУ по сравнению со шпинделем, который вы собираетесь приобрести.

Переменный и постоянный ток

Шпиндели с ЧПУ предназначены для работы как с переменным, так и с постоянным током. Переменный ток обычно используется в устройствах большой мощности, например в промышленных машинах. Постоянный ток больше подходит для небольших проектов.

Размер

Чтобы выбрать правильный размер шпинделя для вашего станка с ЧПУ, вам необходимо учитывать несколько ключевых факторов:

• Мощность машины: для тяжелых машин требуется шпиндель с более высокой мощностью, тогда как более легкие машины, такие как настольные машины, могут хорошо работать с меньшим и более компактным шпинделем.
• Тип резки: если вы режете тяжелые материалы, такие как дерево, металл или пластик, вам понадобится шпиндель большего размера для обработки материала.
• Масштаб проекта. Масштаб вашего проекта требует наличия шпинделей как малой, так и большой мощности.
• Размер цанги: выберите размер шпинделя, соответствующий размеру цанги вашего станка, чтобы обеспечить его правильную посадку.

Заключение

Шпиндель является важнейшим компонентом станка с ЧПУ для автоматизации и контроля резки. бурениеи процессы маршрутизации. Это позволяет операторам создавать сложные конструкции и обрабатывать детали с большей легкостью и скоростью. Поэтому понимание важности шпинделя имеет решающее значение для достижения оптимальных результатов и повышения эффективности процесса обработки с ЧПУ.

Работайте с Runsom — универсальным поставщиком услуг по обработке с ЧПУ

Простого понимания шпинделя с ЧПУ недостаточно для идеального завершения ваших проектов, поскольку необходимо преодолеть множество других проблем и трудностей. Вместо этого, почему бы не обратиться к Runsom, универсальному поставщику услуг с обширным опытом работы в сфере обработка с ЧПУ? Наши опытные специалисты хорошо разбираются в различных станках и процессах обработки и будут тесно сотрудничать с вами, чтобы найти наиболее экономически эффективное решение. Требуйте мгновенного расчета сегодня!

Другие статьи, которые могут вас заинтересовать:
