Освещённость в сумерки. Время изменения интенсивности освещенности
LUX (Lx) — это люксы, т.е. единицы освещённости. Люксами измеряют освещённость поверхности, на которую попадает свет.
Для определения освещенности применяют приборы, называемые люксметрами. Наиболее благоприятная освещённость для помещения составляет 200 люкс.
Освещенность в Санкт-Петербурге.
Наружную рекламу, коммерческое освещение 150-100 люкс
Придомовое освещение 70-30 люкс.
Магистральное освещение 40-10 люкс.
Освешщение на набережных 10-5 люкс.
Чтение газеты затруднительно ниже освещённости 5 люкс.
Время изменения интенсивности освещенности от 300 люкс (ещё светло) до 2 люкс (темно) не превышает 50 мин.
Пример изменения освещенности в ясный день 13 марта 2012 года.
19:56 — Заход солнца
19:45 — 300 ЛК
19:58 — 100 ЛК
20:00 — 70 ЛК
20:03 — 50 ЛК
20:10 — 22 ЛК
20:20 — 7 ЛК
20:32 — 1.5 ЛК (темно)
20:42 — 0.15 ЛК
21:00 — 0,05 ЛК
28 октября 2012 года
18:10 — Заход солнца
18:00 — 310 ЛК
18:13 — 105 ЛК
18:26 — 30 ЛК
18:39 — 6 ЛК
18:52 — 1,4 ЛК
• Яркое солнце 50.000-100.000 LUX
• Солнечный день в тени 7000-5000
• Пасмурный день 1000-500 LUX
• Заход солнца 130-100 LUX
• Сумерки
• Белая ночь 5 LUX
• Окончание сумерек 1-0,5 LUX
• Лунная ночь 0,3 LUX
• Звездная ночь 0.00005 LUX
• Тьма 0,0. 1 LUX
Часть суток после захода Солнца называется вечерними сумерками, а перед его восходом — утренними. Сумерки — постепенное ослабление дневного света после захода Солнца или уменьшение ночной темноты перед восходом Солнца.
В сумерки свет изменяется непрерывно. Сумерки длятся тем дольше, чем севернее вы находитесь в Северном полушарии и чем южнее в Южном. За Северным и Южным Полярным кругом в некоторые времена года сумерки длятся всю ночь, на экваторе же их продолжительность исчисляется минутами.
Все подсчеты по освещённости близки к реальным. Плюс минус от открытых пространств до глухих дворов.
Следует учесть, что в зимнее время снежный покров влияет на освещенность.
Освещённость прямо пропорциональна силе света и обратно пропорциональна квадрату расстояния от источника света до освещаемой поверхности. Люкс равен освещенности поверхности площадью один метр квадратный при световом потоке падающего на нее излучения, равном один люмен.
Исходя из большого опыта по работе с клиентами, и изучив принцип настройки светореле, мы пришли к выводу, что 90 % покупателей устанавливают чувствительность (порог срабатывания) в среднее положение (либо вообще ничего не крутят). Для экономии электроэнергии, как это делают городские власти, небольшая доля покупателей устанавливает порог срабатывания минимальный. А те, кто желает что бы свет начинал светить раньше других, устанавливает максимальный порог срабатывания.
Мы запустили в серию светореле с несколькими самыми эффективными порогами срабатывания.
Пример разницы по длительности (27 февраля) сумеречного времени Москва — 38 минут, Питер — 42 минуты, Сочи — 29 минут, Владивосток — 28 минут, Архангельск — 49 минут. Ссылка по городам по заходу солнца и протяжённости сумеречного времени.
В продаже фотореле с компенсацией собственного света!
300 лк, что это. Типовая освещённость, примеры
Расшифровка единицы освещенности 1 лк выглядит так: 1 люкс (обозначение этой величины в системе СИ) соответствует порядку освещённости 1 м2 поверхности падающим световым потоком величиной 1 люмен (Лм).
Когда речь идёт о яркости света, то здесь можно рассматривать две позиции:
- сила света, излучаемого каким-либо источником;
- количество падающего на поверхность света.
Вторая позиция есть освещённость, о которой идёт речь.
Примеры типовых значений освещенности, в соответствии с внешним восприятием
| Значение освещённости, лк | Внешнее восприятие |
|---|---|
| 0,0001 | безлунное звёздное небо |
| 0,01 | четверть луны |
| 0,27 | полнолуние при ясном небосводе |
| 1 | возможность различать очертания предметов, свободная ориентация в пространстве, короткое время для адаптации зрения при переходе из ярко освещённого пространства |
| 5 | лёгкое визуальное восприятия часового циферблата, возможность прочесть заголовки в газете |
| 10 | освещённость пространства рядом со свечкой |
| 15-20 | свет от сигареты на расстоянии 300 мм |
| 20-35 | свет в кинотеатре при антракте |
| 50 | можно прочитать текст в газете, освещение жилой комнаты |
| 100 | допускает длительное чтение газеты, но утомительно для глаз |
| 300 | комфортные условия для чтения печатной продукции |
| 400-500 | типовое освещение библиотек и офисов |
| 1000 | ясный день за час до заката солнца |
| ясное утро через час после восхода солнца | |
| 25000 | летний облачный день в 10 часов утра |
| 65000 | ясный летний день в 10 часов утра |
| 100000 | полдень ясного летнего дня |
Внимание! Визуальным восприятием определение освещённости объектов не ограничивается. Для этой цели применяют аппарат, который называется «люксметр». Это простой прибор, в основу которого входит фотоэлемент, преобразующий энергию света в электрическую энергию и отображающий показания на дисплее. Он позволяет измерить освещённость.
200 люкс это сколько. Освещённость в сумерки. Время изменения интенсивности освещенности
LUX (Lx) — это люксы, т.е. единицы освещённости. Люксами измеряют освещённость поверхности, на которую попадает свет.
Для определения освещенности применяют приборы, называемые люксметрами. Наиболее благоприятная освещённость для помещения составляет 200 люкс.
Освещенность в Санкт-Петербурге.
Наружную рекламу, коммерческое освещение 150-100 люкс
Придомовое освещение 70-30 люкс.
Магистральное освещение 40-10 люкс.
Освешщение на набережных 10-5 люкс.
Чтение газеты затруднительно ниже освещённости 5 люкс.
Время изменения интенсивности освещенности от 300 люкс (ещё светло) до 2 люкс (темно) не превышает 50 мин.
Пример изменения освещенности в ясный день 13 марта 2012 года.
19:56 — Заход солнца
19:45 — 300 ЛК
19:58 — 100 ЛК
20:00 — 70 ЛК
20:03 — 50 ЛК
20:10 — 22 ЛК
20:20 — 7 ЛК
20:32 — 1.5 ЛК (темно)
20:42 — 0.15 ЛК
21:00 — 0,05 ЛК
18:10 — Заход солнца
18:00 — 310 ЛК
18:13 — 105 ЛК
18:26 — 30 ЛК
18:39 — 6 ЛК
18:52 — 1,4 ЛК
• Яркое солнце 50.000-100.000 LUX
• Солнечный день в тени 7000-5000
• Пасмурный день 1000-500 LUX
• Заход солнца 130-100 LUX
• Сумерки
• Белая ночь 5 LUX
• Окончание сумерек 1-0,5 LUX
• Лунная ночь 0,3 LUX
• Звездная ночь 0.00005 LUX
• Тьма 0,0………..1 LUX
Часть суток после захода Солнца называется вечерними сумерками, а перед его восходом — утренними. Сумерки — постепенное ослабление дневного света после захода Солнца или уменьшение ночной темноты перед восходом Солнца.
В сумерки свет изменяется непрерывно. Сумерки длятся тем дольше, чем севернее вы находитесь в Северном полушарии и чем южнее в Южном. За Северным и Южным Полярным кругом в некоторые времена года сумерки длятся всю ночь, на экваторе же их продолжительность исчисляется минутами.
Все подсчеты по освещённости близки к реальным. Плюс минус от открытых пространств до глухих дворов.
Следует учесть, что в зимнее время снежный покров влияет на освещенность.
Освещённость прямо пропорциональна силе света и обратно пропорциональна квадрату расстояния от источника света до освещаемой поверхности. Люкс равен освещенности поверхности площадью один метр квадратный при световом потоке падающего на нее излучения, равном один люмен.
Исходя из большого опыта по работе с клиентами, и изучив принцип настройки светореле, мы пришли к выводу, что 90 % покупателей устанавливают чувствительность (порог срабатывания) в среднее положение (либо вообще ничего не крутят). Для экономии электроэнергии, как это делают городские власти, небольшая доля покупателей устанавливает порог срабатывания минимальный. А те, кто желает что бы свет начинал светить раньше других, устанавливает максимальный порог срабатывания.
Мы запустили в серию светореле с несколькими самыми эффективными порогами срабатывания.
Пример разницы по длительности (27 февраля) сумеречного времени Москва — 38 минут, Питер — 42 минуты, Сочи — 29 минут, Владивосток — 28 минут, Архангельск — 49 минут. Ссылка по городам по заходу солнца и протяжённости сумеречного времени.
В продаже фотореле с компенсацией собственного света!
1 люкс это сколько ватт. Световой поток и энергоэффективность
Основным и наиболее значимым параметром любого осветительного прибора является количество света, которое он вырабатывает в единицу времени. Эта величина называется световым потоком источника света, а единицей измерения для него в международной системе СИ официально принят Люмен (Lumen, Лм). Величина светового потока зависит от электрической мощности источника света, но не определяется только мощностью. Особенно это актуально для светодиодных ламп.
В ЛОН количество света, которое она вырабатывает, зависит от материала нити накаливания и ее температуры. Но эти параметры в разных лампах отличаются мало, поэтому и светят ЛОН одной мощности примерно одинаково. В LED-лампах свет вырабатывают светодиоды. Световой поток светодиода, как и лампы накаливания, также зависит от материалов и режима работы полупроводникового кристалла, но, в отличии от ЛОН, эти свойства у разных светодиодов сильно отличаются, и более качественные и современные светодиоды при одной и той же электрической мощности вырабатывают больше света.
Связь между электрической мощностью источника света и его световым потоком характеризуется энергоэффективностью и определяется как отношение величины светового потока к мощности. Энергоэффективность показывает, сколько света вырабатывает источник на 1 ватт затраченной мощности, иными словами это – световой КПД, и чем он больше, тем более экономичным является источник света.
Величину светового потока и мощность выбранной LED-лампы узнать достаточно просто, нужно всего лишь посмотреть на ее упаковку – в соответствии с требованиями стандартов производители светодиодных ламп обязаны указывать значение этих характеристик на упаковке продукции. Энергоэффективность лампы на упаковке приводить не обязательно, поэтому, если этот параметр не указан, покупатель легко может рассчитать его самостоятельно, разделив значение светового потока на мощность.
Рассмотрим конкретный пример:
Примерная величина светового потока бытовой лампы накаливания мощностью в 60 ватт составляет 700 люменов, а 100-ваттной – около 1200 люменов. Таким образом, разделив 700 на 60, получаем энергоэффективность 11,7 лм/Вт – у 60-ваттной лампочки и 12 лм/Вт – у 100-ваттной.
Если со стандартными ЛОН все достаточно просто, то, проведя анализ представленных на украинском рынке светодиодных ламп мощностью, к примеру, 6 Вт, мы увидим, что величина их светового потока находится в диапазоне от 450 до 700 люменов. То есть, их энергоэффективность колеблется от 75 до 117 лм/Вт, и может отличаться даже в рамках одной и той же серии у конкретного производителя. Эффективность LED-ламп зависит, прежде всего, от типа, качества и характеристик использованных при их создании светодиодов, а также технических решений, применяемых изготовителем. Наиболее качественные образцы продаваемых на украинском рынке светодиодных ламп традиционного типа имеют энергоэффективность до 120 Лм/Вт, а лампы на основе филаментной нити – до 150 Лм/Вт.
Освещенность люкс таблица. Цены на светодиодные лампы
Принятая практика – показывать для светодиодных и люминесцентных ламп примерное соотношение с лампами накаливания. Но уже в самой формулировке на упаковке – заложена терминологическая ошибка.
Обратите внимание на слово «примерное», сказанное в предыдущем предложении. Оно упомянуто неслучайно , так как однозначной доступной системы «перевода одних ваттов в другие ватты» все же не существует. А почему? Повторимся – да не измеряется освещенность помещения или излучаемый источником световой поток в ваттах!
Кстати, на показанном выше примере на самой упаковке уже допущена серьезная ошибка. В частности – пишется «Светоотдача 60 Вт», что может сбить с толку незнающего человека, и он еще больше утвердится во мнении, что именно так и есть на самом деле. Наверное, было бы корректнее написать так: «Светоотдача примерно соответствует лампе накаливания в 60 ватт».
А в каких же единицах тогда будет правильно оценивать источник света? Обратите внимание: в таблице выше крайний правый столбец дает значение в люменах ( лм ) – вот это и есть единицы измерения светового потока, принятые в системе СИ . Если продолжить показанный выше пример, то, заглянув в паспорт продемонстрированной лампы, можно найти эту характеристику – 550 лм.
С люменами ( лм ) тесно взаимосвязаны другие единицы – люксы ( лк ), которыми в системе СИ как раз и измеряется освещенность . Взаимосвязь между ними такая: световой поток в 1 люмен создает на площади в 1 квадратный метр освещенность , равную 1 люкс.
Один люкс – это освещенность, которую создает на площади один квадратный метр источник со световым потоком в один люмен
В дальнейшем будем отталкиваться именно от этих единиц – люксов и люмен.
Люмен это. Что такое люмен
Понятие люмен было установлено международной системой измерений в середине ХХ века.
В люменах измеряют количество всего света, излучаемого источником. Параметр напрямую связан с понятием люкс, но существует между ними и разница.
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
Важно понимать! Люмен (lumen) – полное количество света, которое способен излучать источник во всех направлениях. Люкс призван обозначать, сколько света попадает на квадратный метр поверхности.
Следовательно, если лампа, излучающая 100 Лм, освещает 1 м2 поверхности, то на нее будет падать поток равный 100 Лк. Если та же лампочка светит в помещении 10 м2, то его освещенность будет значительно ниже. Важно знать, что при расчетах следует учитывать весь световой поток, во всех направлениях.
В понимании этого скрывается одно из преимуществ светодиодных приборов перед лампами накаливания и люминесцентными устройствами, светящиеся во всех направлениях. У диодных светильников угол освещения приближается к 120 или 180 градусам. С помощью встроенных или наружных линз получают лучи любой ширины.
Светодиодная лампочка изнутри
Вывод: световой поток направляется и используется в нужном направлении, увеличивая свою концентрацию.
Эту особенность производители активно применяют при разработке светодиодных ламп, устанавливаемых вместо галогеновых и ксеноновых, d2s lamp, приборов в автомобильные фары. Они дешевле ксенона, меньше нагружают электрику машин, чем галогеновые, не уступая по уровню освещенности.
Современные диоды используются для изготовления и замены ламп 20 Вт в габаритных фонарях и 55 W в фарах авто.
Нормы освещенности. 4 Требования к освещению рабочих мест
4.1 При проектировании ОУ для правильного объемного восприятия объектов различения используют моделирующее освещение.
4.2 Рекомендуемая шкала нормируемых значений средней освещенности: 20-30-40-50-75-100-150-200-300-400-500-600-750-1000-1250-1500-2000-2500-3000-3500-4000-4500-5000 лк.
Средняя освещенность на рабочих местах с постоянным пребыванием людей должна быть не менее 200 лк.
4.3 Расчет освещенности проводят с использованием сетки для определения числа и расположения точек расчета.
Пример определения числа точек в сетке для расчета освещенности приведен в приложении А.
4.4 Равномерность освещенности должна быть не менее 0,40 для зоны непосредственного окружения; 0,10 — для зоны периферии.
При равномерности освещенности 0,10 освещенность поверхностей должна быть не менее 50 лк на стенах, 30 лк — на потолке.
4.5 Значение освещенности в зоне периферии должно быть не более 1/3 освещенности зоны непосредственного окружения. Значения освещенности в зоне непосредственного окружения в зависимости от освещенности в зоне зрительной работы приведены в таблице 1.
Таблица 1
4.6 В помещениях, где необходим обзор окружающего пространства (например, концертные, зрительные залы, фойе театров, рекреации), а также в помещениях, к которым предъявляют специальные архитектурно-художественные требования (например, торговые залы магазинов, выставочные залы), нормируют цилиндрическую освещенность.
Значения цилиндрической освещенностив зависимости от уровня требований к насыщенности помещения светом приведены в таблице 2.
Таблица 2
4.7 При проектировании ОУ для исключения или снижения уровня отраженной блескости необходимо обеспечивать правильное взаимное расположение светильников и рабочей поверхности, ограничение яркости и/или увеличение светящей части поверхности светильников, учитывать коэффициенты отражения материалов отделки потолка и стен.
Значения защитных углов отражателей и экранирующих решеток ОП в зависимости от яркости ИС приведены в таблице 3.
Таблица 3
4.8 Коэффициент пульсации освещенностив помещениях, где возможно возникновение стробоскопического эффекта и есть опасность прикосновения к вращающимся или вибрирующим объектам, — не более 10%.
Примечание — Коэффициент пульсации не нормируют в помещениях с временным пребыванием людей при отсутствии условий для возникновения стробоскопического эффекта.
4.9 Значения коэффициента эксплуатациив зависимости от вида помещений по содержанию загрязняющих веществ в воздушной среде, степени защиты светильников IP по пыли и числачисток светильников в год приведены в таблице 4.
Таблица 4
Виды помещений по содержанию загрязняющих веществ в воздушной среде
Коэффициент эксплуатации и число чисток светильников для степени защиты IP по пыли
Нормы освещённости в помещении
Освещение каждого участка вашего дома или офиса должно быть оптимальным. Любое отклонение чревато опасными последствиями: слишком яркий свет вызывает стресс и раздражение, тусклый вредит зрению и угнетает психику.
Освещение каждого участка вашего дома или офиса должно быть оптимальным. Любое отклонение чревато опасными последствиями: слишком яркий свет вызывает стресс и раздражение, тусклый вредит зрению и угнетает психику.
Какие существуют нормы, как и чем измеряется освещенность, как создать качественный свет в помещении — на эти и другие вопросы мы ответим в нашем материале.
Разбираемся в теории освещённости
Любой источник света испускает определённый поток световой энергии, попадающий на поверхность. Интересующая нас освещённость измеряется в люксах (лк). Единица измерения светового потока — люмен (лм). Один люкс — это освещённость, при которой на поверхность площадью один квадратный метр падает световой поток равный одному люмену.
Освещённость бывает горизонтальная, вертикальная, цилиндрическая и др.
Чаще всего в оценках применяется горизонтальная освещённость, а цилиндрическая в большей мере относится к качественным показателям системы освещения. Цилиндрическая освещённость характеризует качество отображения объёмных предметов сложной формы и фактурной поверхности. Горизонтальная же является основным количественным показателем осветительной установки, который можно рассчитать на стадии проектирования и произвести замер освещённости в существующем помещении с помощью приборов.
Нормы и правила освещённости
Существуют строительные нормы и правила, регламентирующие минимальный уровень освещённости в помещении. Количество необходимого света определяется по роду выполняемых работ и функционального назначения помещения. В светотехническом проектировании комбинируется общее и местное освещение, рассеянное и акцентированное, также учитывается естественный свет.
| Вид помещения | Освещённость, лк | Максимальное значение коэффициента пульсации, % |
| Медицинские кабинеты | 500 | 10 |
| Группы детского сада | 300 | 10 |
| Жилые комнаты | 300 | 20 |
| Помещения для приготовления пищи | 300 | 25 |
| Ванные | 200 | — |
| Туалеты | 200 | — |
| Вестибюли | 200 | — |
| Лестницы | 100 | — |
| Торговые залы | 300 | 15 |
| Школьные классы | 400 | 15 |
Необходимо знать, что при освещённости от 50 лк до 500 лк предпочтительнее использовать «тёплые» источники света (цветовая температура (Тцв): 2700К — 3500 К); свыше 500 лк — «нейтральные» и «холодные» (Тцв: 3500 К — 4200 К). Типы источников света выбирают в соответствии с дизайном интерьера, назначением помещений и субъективными предпочтениями.

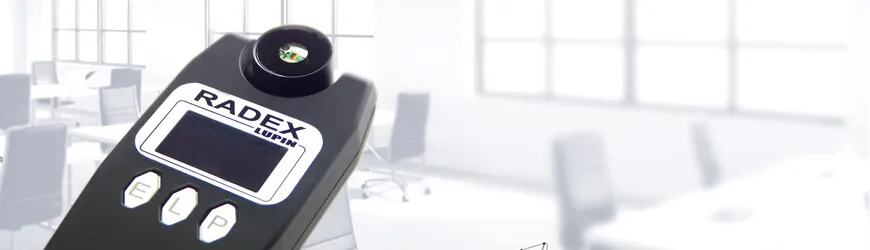

Приборы-помощники
Измеряют освещённость люксметром. Принцип работы прибора следующий: фотоэлемент улавливает световой поток и преобразует его в электрическую энергию. Эти показания высвечиваются на экране.
Наиболее популярные модели люксметров: Radex Lupin, Эколайт, ТКА. Приборы могут отличаться чувствительностью, качеством фотоэлементов, дополнительными возможностями (измерение яркости, возможность переноса данных на компьютер).
Подписывайтесь на наш блог и получайте полезную информацию по всем вопросам, связанным со светом!
Мы пишем о световом дизайне и светильниках. Знакомим вас с дизайнерами и их творчеством.
Рассказываем о новинках и помогаем сделать правильный выбор.. Следите за нашими соцсетями, чтобы быть в курсе новинок и тенденций в световом дизайне.
Основные принципы освещения торгового зала
Качественное освещение торгового зала – это наиболее успешный и эффективный инструмент воздействия на покупателей со стороны продавца. Комфортный свет вызывает положительные эмоции, максимально увеличивает продолжительность пребывания клиента в торговом зале, оттеняет недостатки и подчеркивает преимущества товара и как следствие – повышает продажи.
Нормы освещения торгового зала
Основное правило, которое учитывается при расчете освещения магазина, заключается в том, что света должно быть достаточно для того, чтобы покупатель, совершая покупки, не испытывал дискомфорт.
В соответствии со СНиП 23-05-95 «Естественное и искусственное освещение» (утвержденное постановлением Министерством строительства России от 2 августа 1995 года № 18-78) для проектирования освещения торговых залов используются следующие нормы:
- торговый зал супермаркетов – от 400 — 700 Лк;
- торговый зал магазина без самообслуживания — не менее 300 Лк;
- торговый зал магазина: посудный, мебельный, стройматериалы – не менее 200 Лк;
- примерочные кабины, зал демонстрации новых товаров – не менее 300 Лк;
- помещение касс – от 300 — 500 Лк.
*Люкс (от лат. lux — свет; русское обозначение: лк, международное обозначение: lx) — единица измерения освещённости в Международной системе единиц (СИ). Люкс равен освещённости поверхности площадью 1 м² при световом потоке падающего на неё излучения, равном 1 лм.
| Освещаемые объекты | Уровень освещения на торговыхповерхностях, лк |
| Торговые залы супермаркетов | 500 |
| Торговые залы магазинов без самообслуживания: продовольственных, книжных, готового платья, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, галантерейных, ювелирных, электро-, радиотоваров, игрушек, канцтоваров | 300 |
| Торговые залы продовольственных магазинов и магазинов самообслуживания | 400 |
| Торговые залы магазинов: посудных, мебельных, спорттоваров, стройматериалов | 200 |
| Примерочные кабины, залы демонстрации новых товаров | 300 |
| Отделы заказов, бюро обслуживания | 200 |
| Помещения для подготовки товаров к продаже: разрубочные, фасовочные, комплектовочные отделы заказов | 200 |
| Помещения для подготовки товаров к продаже: помещения нарезки тканей, гладильные, мастерские магазинов радио-, электротоваров | 300 |
| Помещения главных касс | 300 |
| Мастерские подгонки нового платья | 400 |
| Рекламно-декорационные мастерские, мастерские ремонта оборудования и инвентаря, помещения бракеров | 300 |
При недостаточной освещенности, то есть меньшей, чем указано в строительных нормах и правилах, зрение человека будет постоянно напрягаться, а вследствие этого покупатель будет испытывать дискомфорт, а значит и постоянным клиентом он вряд ли станет. В то же время слишком большое количество света также может привести к отрицательному эффекту. На сегодняшний день наиболее благоприятной считается освещенность в 1000 – 1500 Лк для торгового зала. Этот параметр замеряется на расстоянии одного метра от пола. Хотя индивидуальные особенности освещения могут варьироваться в зависимости от субъективных характеристик помещения, требований заказчика, окружающих условий. К примеру, освещенность отдельно стоящего магазина может и не превышать 700 – 800 Лк, но покупатели будут чувствовать себя вполне комфортно. А вот магазин, который располагается в большом торговом центре, с таким уровнем освещения будет проигрывать своим соседям.
В любом случае игра светом позволяет добиться необходимого уровня освещенности и соответственно более акцентного выделения некоторых отделов или сторон помещения.
Расчет освещенности торгового зала
Итак, как рассчитать освещение торгового зала? Для начала рассчитаем требуемый световой поток.
Fтребуемое=Sтп*Eнлм
где, Ен представляет собой нормативную освещенность (от 200 Лм);
Sтп – площадь торгового зала (к примеру, 80 кв.м.);
Таким образом, к примеру = 81*200= 16200 Лм.
На втором этапе расчетов определяем световой поток светильника:
ф= Eн*Кз* SТП*z/(n*u)
где, Кз является коэффициентом запаса освещенности (от 1,2 до 1,5);
z – представляет собой коэффициент, который характеризует неравномерность освещения. Он зависит от расстояния между светильниками и расчетной высотой z=f(l/hpассчетное)=1;
n- количество светильников;
u – является коэффициентом использования светового потока. Данная величина расчитывается как соотношение светового потока, падающего на расчетную поверхность к световому потоку от источников света.
Рассчитываем коэффициент использования светового потока — u=f(pnотолка; pcтен; pпола)
pnотолка – выражен в виде коэффициента отражения светового потока от потолка. Величина, зависящая от отражающей поверхности:
— для побеленных стен = 0,7;
— бетонные небелёные — 0,3;
— решетчатая конструкция -0,1.
pcтен — белая = 0,7; стеллажи = 0,5; небелёная со стеллажами = 0,3.
pпола = 0,1.
Для того, чтобы рассчитать количество светильников специалисты пользуются следующей формулой:
ф= Eн*Кз* SТП*z/(фтребуемое *u)
Если под данную формулу подставить наши значения, то получится:
ф=200*1,2*81*1*(16200*0,5)=19440/8100=2,4=2 светильника в ряду.
Далее определяем количество рядов светильников:
N=фтребуемое/ ф1ряда
Допустим, что наш светильник состоит из двух ламп, каждая из которых имеет мощность в 40 Вт и световой поток в 3150 Лм.
ф1ряда=2* 2 * 3150= 12600 Лм
Таким образом, нам потребуется 2551500 Лм. N=16200/12600= 1 ряд.
Расположение освещения в зале
После того как произведен расчет необходимого уровня освещенности торгового помещения, необходимого определить, как лучше расположить освещение в зале. Главный принцип создания световой композиции заключается в постепенном наращивании освещения к периметру и создании там выделенных световых зон. Это значит в том числе и то, что на всей площади торгового участка не должно быть затемненных зон. Только так можно создать направленное и равномерное движение покупателей. Интенсивность освещения достигается при помощи световых карнизов или использования оборудования со встроенной подсветкой, локальной подсветки отдельных участков, а также световых панно и указателей. Торговый зал, в котором освещение нарастает к задней стенке, покупатели воспринимают как укороченный, который можно легко и просто обойти. Свет манит покупателей к задней стенке. Особенно важна правильная схема световой композиции в крупных магазинах и в торговых залах, вытянутых вглубь.
Для того чтобы выделить собственный магазин в торговом центре необходимо учесть влияние соседей. Более ярко освещенный, использующий световые акценты магазин будет иметь явное преимущество, выделяться из череды торговых точек и заставлять посетителя торгового центра остановиться и зайти внутрь. Например, в одном торговом центре рядом находятся два магазина с одеждой. Один освещен мягким светом. Он прекрасно смотрелся бы, если рядом не находилась такая же торговая точка, но с более ярким освещением. В результате, первый магазин проигрывал уже с входа в него. Весь выставляемый товар казался блеклым и потускневшим. Такое восприятие у покупателей происходило на бессознательном уровне благодаря освещенности помещения.
Покупатель не любит затененных участков и темных углов и старается избегать их. Ведь при затемнении прилавка у клиента возникает мысль о том, что магазин пытается продать некачественный товар. Сильная, густая тень может привлечь внимание так же, как и световое пятно, – только к себе, а не к товару, который будет невозможно разглядеть. Поэтому освещение должно располагаться равномерно, для того чтобы создавать широту возможности выбора.
Единственный случай, когда можно играть с перепадами освещения – это свет в модном бутике. Зона яркого света олицетворяет собой активную самодемонстрацию и поиск партнера, а участок с приглушенным светом – последующее уединение с партнером. Но даже в таком случае, при создании магазина необходимо быть уверенным в квалификации дизайнера-светотехника, который не нанесет ущерб бизнесу.
В магазинах самообслуживания, особенно в крупных, часто применяются модульные подвесные системы с люминесцентными лампами.
Замечено, что для покупателя является дискомфортной та среда, в которой освещение зоны продажи товара распределено неравномерно или какой-либо источник света оказывает слепящее действие. Такое возможно при размещении подсветки сзади или сбоку товара. К тому же слишком высокая яркость отвлекает от товара, и покупатель испытывает раздражение. Низко расположенные осветительные приборы и подсветка торгового оборудования тоже могут создать эффект ослепимости. Это происходит в тех случаях, когда угол между источником света и уровнем глаз меньше 30°.
Если в торговом зале освещение сделать неравномерным, то покупатели будут двигаться по светлым зонам и максимально избегать затемненные. Поэтому по периметру помещения всегда необходимо устанавливать наиболее освещённые объекты, которые будут привлекать внимание покупателей.
Иногда, для того, чтобы создать сложный и извилистый маршрут движения клиентов создается освещение, которое подчеркивает особенности панировки. Так, потолочные светильники могут располагаться над проходами, образовывая «карту» помещения. Но в любом случае, основной акцент должен сосредотачиваться на товарах. Самый значимый свет должен совпадать с наиболее интересным для магазина товаром. Существенное световое акцентирование в интерьере возникает в тех случаях, когда освещенность в месте акцента в три раза превышает общую освещенность.
