как соединить тросик 2мм встык?

Все обо всем. (в рамках приличия)

Модератор: life

4 сообщения • Страница 1 из 1
Стокер Станкостроитель
Сообщения: 13 Зарегистрирован: 25 янв 2012, 14:00 Откуда: Нижегородская

как соединить тросик 2мм встык?

Сообщение Стокер » 01 мар 2012, 23:45

Сломался стеклоподьемник в машине, на зиму поставил мясорубку. Сегодня весна началась, стоит подумать о комфорте. Изначально тросик закольцовывался встык, сквозь обжатую медную(?) трубку. Пытался повторить хитрый фокус по обжатию трубки — извел сантиметров 20 трубки, одни пасатижы (делал пропил под профиль трубки), переточил зубило под желобок для ударного обжатия, да и так молотком и эдак в тисках. Все равно рвется зараза. Да и смена закончилась. Моя трубка скорее более тонкостенная чем в оригинале. Что бы завтра попробовать в условиях заточного участка? 8 часов безделья! Да, долго греть нельзя, на тросике пластиковые Х.З. как назвать, пусть будут бусинки . Может сварить там как нибудь возможно?

Криворукий мечтатель

BMB Станкостроитель
Сообщения: 381 Зарегистрирован: 04 дек 2009, 01:00 Имя: Виктор Откуда: Московская обл.

Re: как соединить тросик 2мм встык?

Сообщение BMB » 02 мар 2012, 01:17

Взять подходящий стальной пруток, просверлить отверстие под трос, по бокам сделать пропилы до дырки(как свисток), вставить тросик, обжать(молотком на наковальне, а в пропилы капнуть сваркой.

SerVar Станкостроитель
Сообщения: 844 Зарегистрирован: 01 мар 2011, 01:00 Имя: Сергей Откуда: РОССИЯ Крым

Re: как соединить тросик 2мм встык?

Сообщение SerVar » 02 мар 2012, 02:20

Не совсем понятно требование стыковки в стык.
Почему не в нахлест?
Ведь даже в вашем случае встык, трубка которой обжимается уже дает размер в диапазоне которого можно «плясать».
Ну да ладно, дело хозяйское.
Есть замечательный способ заделки троса, без пайки, сварки и всяких там клиньев.
Например заделка тормозного троса на мотоцикле.
Берется материал для изготовления самой «бобышки» (оконцовки), засверливается в диаметр троса как можно плотнее.
С обратной стороны сверловки, распиливаете круглым надфилем отверстие (диаметром примерно на 50% от исходного) так, чтоб оно получилось конусным.
Вставляете в отверстие трос, с обратной стороны немного надо будет его распушить.
Внутренние жилки троса загнуть во внутрь троса, длиной примерно 7-10мм. ( в зависимости от ситуации)
Количество загнутых жил столько, сколько позволит конусный участок.
Не загнутые проволочки, обрезать на длину загнутого участка.
И затянуть распушенный участок в конусную часть.
Получится что-то типа фиксации троса клином.
На моей практике еще ни одна такая законцовка не подвела.
Может этот вариант вас натолкнет, как вам поступить в вашей ситуации.

Сбор информации — анализ — принятие решений.
Делаю станок 2000*1500

tesny Станкостроитель
Сообщения: 215 Зарегистрирован: 10 фев 2012, 21:06 Имя: Александр Откуда: Белая Церковь, Украина Контактная информация:

Зажимы для троса: виды, как подобрать и закрепить

Зажимы для троса (канатные зажимы, канатные жимки) — это серийно выпускаемые элементы такелажа, предназначенные для крепления и фиксации стального троса, а также используемых с ним деталей. Эти узлы недопустимо применять для грузоподъемных операций, поскольку разрывные нагрузки тросовых соединений намного меньше аналогичных параметров цельных тросов.

Возможно Вам нужно:

Зажим троса DIN 741 8мм

Зажим троса Simplex 5мм

Зажим троса Duplex 6мм

Основное назначение зажимов это:

• монтаж кабельных воздушных проводок;
• удлинение (сращивание) тросов;
• создание петель и проушин, усиленных коушами;
• соединение тросов под прямым углом;
• стопорение элементов на тросе;
• присоединение к тросу цангового зажима с проушиной.

Все эти действия обеспечивают требуемое натяжение при монтаже и закреплении конструкций и грузов в строительных, транспортировочных, спасательных и специальных операциях.

Виды зажимных устройств

Давайте рассмотрим самые популярные виды зажимов для тросов.

Скоба

Другое название изделия — зажим троса DIN 741. Он выпускается для тросов диаметром от 4 до 19 мм. Состоит из основания с отверстиями, изготавливаемого ковкой или штамповкой, и U-образного стального хомута с резьбовыми концами. Один или два троса сжимаются двумя гайками, для стопорения используются гроверные шайбы.

Для усиления разрывной нагрузки на одном соединении применяют до трех скоб. Оно является многоразовым, то есть его можно легко и быстро собрать и разобрать. Именно это свойство вместе с невысокой ценой обеспечило широкое распространение скобы. Недостаток — малая площадь прижима, что чревато режущей деформацией троса при приложении чрезмерных усилий к закручиванию гаек.

Кулачковый зажим

По схеме сцепления с тросовой магистралью это изделие сходно с предыдущей скобой. Оно имеет столь же незначительную площадь контакта, поэтому часто применяется в сдвоенном или строенном вариантах. Еще один недостаток — высокая стоимость.

Плоский одинарный зажим SIMPLEX

Состоит из плоской опоры с резьбовым стержнем и прижимной пластины, выпускается для тросиков диаметром от 2 до 8 мм. Все детали этого изделия производят из углеродистой стали и покрывают цинком для защиты от коррозии. Способ изготовления — штамповка, благодаря чему узел стоит недорого. Площадь контакта стропа с прижимными деталями намного больше, чем в скобе. Большая сила сжатия позволяет получать надежное удлинение или создание петель.

Плоский двойной зажим DUPLEX

Еще более прочное соединение или удлинение концов создает двойной плоский зажим DUPLEX, также называемый седельным. Площадь прижима — в два раза больше, чем у SIMPLEX. Достоинства плоских изделий — большая эффективность прижима, удобство устройства соединения и невысокая стоимость. Они широко используются в растяжках высоких мачт, антенн и других высоких конструкций.

Скоба такелажная

Она представляет собой U-образную дугу с двумя отверстиями для резьбового штифта. Изготавливается в двух вариантах:

1. Штифт стопорится вкручиванием в резьбу на дуге.
2. На штифт накручивается корончатая гайка, стопорится шплинтом.

Такое изделие выполнено из прочной углеродистой стали с цинковым покрытием. Оно используется в разъемных соединениях тросов, ремней, канатов в строительной, судостроительной, транспортировочной и альпинистской сферах. Минимальный диаметр штифта — 5 мм.

Наконечник троса DIN3093

Другие названия — трубчатый, одноразовый зажим и гильза. Он изготавливается в виде толстостенной трубки с овальным внутренним сечением, в которое помещают два конца. Материалы — алюминий, медь и нержавеющая сталь. Минимальный размер наконечника составляет 2 мм.

Для фиксации оба конца вставляют в наконечник и зажимают механическим прессом или специальным обжимным инструментом. Изделие является одноразовым, поскольку разъединить его без разрушения невозможно. Оно используется для изготовления петель или удлинения троса. Если не учитывать стоимость инструмента для прессового обжима, то такой зажим можно считать самым дешевым.

Бочкообразный

Он состоит из двух силуминовых пластин, формой напоминающих бочку. Два тросика, пропущенных между ними, зажимают винтом. Прочность такого зажима невелика, поэтому он используется только в малонагруженных системах. Преимущества — эстетичный вид, малый вес, обтекаемость конструкции, удобство создания соединения или петли.

Крестовый

В случаях, когда два троса необходимо закрепить под углом в 90º, используется зажим, состоящий из втулки с пазами для тросов и винтового штифта с внутренним шестигранником. Он не относится к прочным, но удобен при создании крупноячеистой сетки из тросиков и подобных пространственных конструкций.

Плашечный

Его также называют планшетным и шинным. Изделие представляет собой две детали, соединенные болтами. Нижняя из них напоминает букву W, верхняя — половинку трубного отрезка. Поверхности прилегания концов имеют рифление, усиливающее трение при прижиме. Такой зажим относят к высокопрочным, дополнительный плюс — его детали не повреждают тросы. Недостаток — высокая цена.

Цилиндрический

Он представляет два полукольца, соединяемых болтами, изготавливается только для тросиков малого диаметра (3-4 мм). Изделие подходит для стопорения деталей и конструкций в определенной точке на тросе. Цилиндрический зажим удобен при создании тросовых конструкций. Недостаток — высокая цена.

Стопорный

Он подобен предыдущему, но отличается от него конструкцией. Изделие предназначено для стопорения на тросе — предотвращения скольжения закрепленных на нем деталей и узлов. Стопорный зажим применяется мало, отличается высокой ценой.

Цанговый

Этот вид зажима разработан для закрепления на конце стропа удобной в монтаже вилки со штифтом. Цанга зажимается шестигранной гайкой. Прочность соединения невелика, главным преимуществом такого изделия является удобство использования в малонагруженных системах. Цена зажима достаточно высока, поэтому применяется он редко.

Клиновой

Это изделие используется преимущественно в альпинизме. Трос прочно зажимается двумя эксцентриками при приложении к крепежному кольцу нагрузки (на фото вправо). Клиновой зажим предназначен для подвешивания грузов к вертикальным тросам.

Размеры зажимов

Практически каждое из рассмотренных изделий выпускается сериями для разных диаметров тросов. Их технические характеристики содержат сведения о допустимых размерах тросов. Нарушать эти нормы нельзя, поскольку применение несоответствующих тросов и зажимов приводит к вырыванию первого из соединения либо преждевременному износу обоих изделий.

Классификация зажимов по DIN

Некоторые зажимы для тросов стандартизованы немецким институтом.

К ним относятся:

• зажим троса DIN 741 (скоба) для тросов диаметром от 5 до 62 мм;
• алюминиевый зажим DIN 3093 (наконечник) для тросов диаметром от 1 до 28 мм;
• скоба такелажная DIN 82101 от М5 до М72;
• зажим усиленный DIN 1142 для тросов от 6 до 40 мм в грузоподъемных механизмах (аналог DIN 741).

Виды материалов и покрытий

Материалами для изготовления зажимов являются углеродистая сталь, медь, алюминий и нержавеющая сталь. Для достижения высокой коррозионной стойкости стальные изделия покрывают слоем гальванического цинка. Для их длительного использования на открытой атмосфере применяют детали из нержавейки.

Как выбрать зажим для троса?

В описании характеристик каждого изделия приводятся рекомендации относительно того, как подобрать зажим для троса. Повторимся, особенно важно соответствие диаметра троса размеру зажима, поскольку невыполнение этого правила чревато отказом зажима или троса.

Технические характеристики также содержат сведения о величине прилагаемых к зажимам нагрузок. Практически все описанные зажимы не предназначены для подъема грузов (для этого существует специальный грузоподъемный такелаж). О типоразмере зажима свидетельствует маркировка на корпусе.

Стоит также обращать внимание на условия эксплуатации зажимов. Если изделия применяются во влажной среде или на открытом воздухе, то они должны быть защищены от коррозии.

При подборе зажима необходимо тщательно осматривать каждое изделие. Недопустимы следы коррозии, сколы, трещины и деформации, свидетельствующие о частичной потере прочности.

Инструкция по установке зажимов

При использовании наиболее популярного зажима DIN 741 необходимо в подобранный по размеру троса зажим ввести оба конца троса, в образовавшуюся петлю вставить коуш. Закрепить гайками зажим следует так, чтобы его стальное основание было на стороне несущего (длинного) конца. Для надежности обычно устанавливают 2-3 зажима в ряд. Как крепить зажимы для троса в одном узле, хорошо видно на снимке ниже.

Усилие закручивания гаек подбирают опытным путем. После монтажа проводят испытание под нагрузкой. Если зажимы не сдвигаются и не режут трос — значит они установлены правильно. В противном случае в момент затяжки нужно внести коррективы. Подобные рекомендации справедливы и для плоских зажимов.

Если зажимы используются длительное время, то нужно периодически проверять силу прижима. Она может изменяться со временем в связи с изменением температуры и влажности.

Установка зажимов для тросов — ответственная операция. Соблюдение основных правил монтажа и полный контроль над процессом — залог надежности всей конструкции.

Зажимы для троса: типы и области применения

При проведении такелажных, монтажных и строительных работ зачастую возникает необходимость в фиксации и удлинении используемых стальных канатов, а также создании на их концах петель и проушин. Для этих целей используются канатные зажимы (зажимы для троса).

Зажим канатный — это приспособление, применяемое для фиксации и закрепления стального каната.

Этот вид такелажа не предназначен для работ, связанных с подъемом, перемещением, удержанием на весу и опусканием грузов. Его главное предназначение — обеспечение прочного натяжения канатов и тросов при монтаже конструкций и закрепление объектов в неподвижном положении, например, на платформе транспортного средства при перевозке.

Зажимы (жимки канатные) используют совместно с грушевидным не симметричным коушем, для фиксации каната в устройстве для счаливания каната.

Размер зажима для стального троса определяется по диаметру используемого каната.

Типы канатных зажимов

Различают зажимы для канатов и тросов следующих типов:

1) U-образный зажим

Зажим представляет собой болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.

2) Плоский тросовый зажим

Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.

3) Трубчатый зажим

Алюминиевые применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.

Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.

В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:

• клиновые
• болтовые
• винтовые
• заклинивающиеся
• прессуемые
• клыковые

Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.

Виды материалов и покрытий

Чаще всего тросовые зажимы используют в работах с большими весами и тяжелыми нагрузками, поэтому при их производстве действуют жёсткие стандарты проверки качества продукции. Зажимы для стальных тросов изготавливают исключительно из высококачественных и прочных материалов: сталь, медь, алюминий, нержавейка.

Кроме того, канатные зажимы могут быть подвергнуты гальванической оцинковке. Оцинкованные зажимы имеют дополнительную защиту от коррозии. При работе в неблагоприятных погодных условиях и агрессивных средах применяют нержавеющие зажимы троса.

Установка зажимов на канаты и крепление

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

Правила эксплуатации

Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.

Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.

На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

• гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
• резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.

Советы по выбору

Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве. Для этого следует обратить внимание на следующие моменты:

• зажимы должны иметь разборчивую маркировку;
• на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
• зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
• тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.

Все указанные виды канатных зажимов проектирует и изготавливает на заказ . Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

Как соединить концы троса?

Как соединить концы троса?
Хочу купить металлический трос. Но его концы надо как-то закрепить либо между собой, либо в виде петли с каждой стороны. Чем и как это делается? К кому обратиться, к какому специалисту? Сварщику?

У вас есть свой дачный вопрос? Задайте его нашим экспертам и опытным дачникам.
Задать вопрос
7 комментариев спасибо за вопрос в избранное 18179 просмотров
Поделиться ссылкой
Копировать ссылку
Автор вопроса:
Виктория Тула 20 декабря 2018, 14:42
Сказать спасибо! Вы поблагодарили 58
Все ответы и комментарии ( 7 )
20 декабря 2018, 15:09

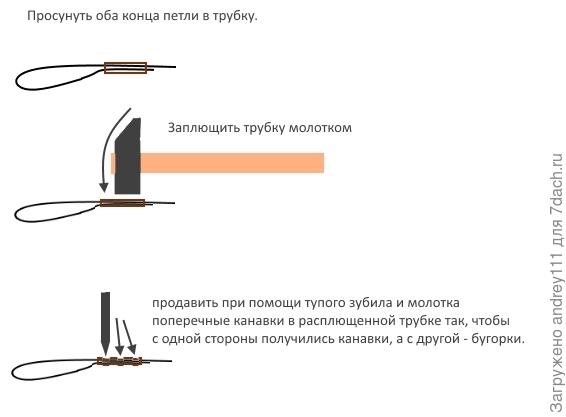

Если нужна петля, то обычно для этого используют небольшой отрезок стальной трубки. Диаметр трубки нужен такой, чтобы в нее как раз поместились 2 конца троса. А далее действуют так:

Таким же образом можно соединить 2 конца троса.

20 декабря 2018, 15:39

А на вопрос-то я и не ответил…
Обращаться с таким заданием можно в любую слесарную мастерскую, например в автосервис или мастерскую по ремонту холодильников. Можно попросить помощи и просто у человека, умеющего стучать молотком и работать пилкой по металлу.

20 декабря 2018, 16:26

У меня сын делал точно так петлю из тонкого троса для теплицы, нагрузка на трос была в виде 12 высокорослых томатов (с урожаем), петли выдержали.

20 декабря 2018, 17:07

Ещё продаются специальные зажимы для тросов, обычно их продают там же, где и тросы.
Самый простой вариант это связать трос или его конец узлом, как обычную верёвку (узлы подойдут практически любые).
Ещё достаточно простой и надёжный вариант фиксации — это использование вместо гильзы обжимной (вариант Андрея) применить обмотку проволокой (медной или алюминиевой) подходящего диаметра.

Такие зажимы в продаже часто встречаются, есть и другие модели.

Крепление с помощью узла и проволоки.

20 декабря 2018, 17:14

Сейчас в магазинах, где продается всяческий крепеж, вместе с тросами имеются в наличии и всевозможные приспособления для их крепления и соединения, большей частью на болтах.

20 декабря 2018, 17:17

Ну да. Ведь и я это там видел. А то все по стариковски советы советую — пилить да стучать. Отстал от жизни!
