Как переделать домкрат для пресса

Гидравлический пресс в гараж, своими руками !

Всем привет !

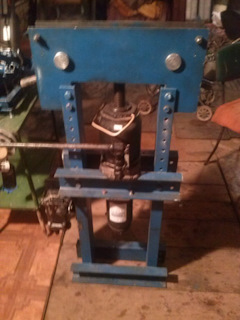

Сделал себе в гараж гидравлический пресс . Для изготовления использовал швелер √10, ушло ~6м . Домкрат 12 т, перевернул вверх » ногами » . Чтоб он так нормально работал я его разобрал и в масляный насос вставил пластиковую трубкутрубку ~2мм и длиной до самого низа домкрата . В таком положении мне работать удобно, хотя многие этого не понимают . Очень удобен для ремонта авто и в быту . Если кому пригодится, буду рад !

11 января 2017
Поделиться:

Комментарии 48

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Отличный пресс! Ручку ещё доработать чтоб усилие вниз прилагать, думаю будет удобнее. Например как здесь:

Не плохо, а главное сам и для себя, достойно уважения������

а нельзя развернуть домкрат по оси на 180 градусов, и вставить рычаг накачки с другой стороны? разве тогда не получим кач вниз, по уму, а не вверх?

Я пробовал, конечный результат самый удачный !

Я езжу на Lada 2113

а нельзя развернуть домкрат по оси на 180 градусов, и вставить рычаг накачки с другой стороны? разве тогда не получим кач вниз, по уму, а не вверх?

Без машины

Ух ты! Ух ты! Круто!:))

Конечно поправимо, изделие зачетное, а по сверлилке просто супер, свою переделаю, на рейке

Спасибо ! На рейке очень удобно !

Что касается расположения домкрата вверх тормашками, то мы с Вами единомышленники. А вот, то что домкрат перемещать по верхней балке — я не допетрил, хотя возвратные пружины за верхние концы надо крепить к площадке, на которой перемещается домкрат, потому, как если сместить домкрат от центра, то они будут натянуты неравномерно, что не очень правильно. А если не использовать сварку (кроме передвижной балки для заготовки) то домкрат будет разборным, а, значит, более транспортабельным

По поводу перемещения я с Вами согласен, есть недоработка . Но это поправимо, если нужда придёт !

Переделка домкрата для пресса

Исходный материал — гидравлический домкрат с металлолома.
На домкрате написано 12т. Соответствующие усилия понадобились, чтобы его разобрать.

Чтобы отвинтить гаечку, держащую корпус, пришлось изготовить специальный ключик.

Домкрат положил в швеллер, сверху поставил Андруху, а ключик крутил трубой.
Примерно так:

Причём, труба длиной меньше 2-х метров не подходит!

Закоревший намертво винт из поршня удалось выкрутить, нагрев газом с участием местного водопроводчика napalmv8 .

Разобрав домкрат, промыл и продул внутренности, в отверстии забора жидкости нарезал резьбу М6.

В нее вкрутил тормозную трубку 6 мм с резьбой на конце.
Трубка идет почти до самого верха резервуара.

Отверстие в корпусе для заполнения жидкостью заглушил, а почти в самом верху просверлил еще одно. После сборки и заполнения жидкостью домкрат смог работать вверх ногами.

Для крепления домкрата к прессу из швеллера 18 см изготовил опору. К ней домкрат привинчен двумя болтами М8. К опоре сверху шпилькой М14 привинчена перекладина, к которой также цепляются возвратные пружины.

Со стороны поршня пружины цепляются к чашке (сделана из гайки от амортизатора).

Опору на прессе можно для удобства сдвигать вправо-влево и закрепить в нужном положении.

Чтобы качать сверху вниз (так как-то логичнее), рычаг насоса переделал — приварил к нему сверху отрезок трубы, которая смотрит в обратную сторону.

Для повышения усилия в трубу можно вставлять дрын.

Для того, чтобы рычаг и спускной клапан смотрели в одну сторону, к основанию приварил еще одну опору для рычага, напротив той, что была на домкрате.

На спускной клапан надел ручку (сделана из ручки регулировки сиденья Москвича)

И последний момент — как крепить оправки?
Нашел подходящую болванку, взял пузырь и пошел падать в ноги единственному в округе непьюшчэму токарю klobzik .
Он обточил хвостовик винта и проточил изнутри болванку под нужный размер, после чего мы на горячую с натягом напрессовали насадку на винт.

Для фиксации оправок сбоку просверлено отверстие для винтика.
Сверлил сам дрелью, ибо непьюшчэва фрезеровщика в наших краях вообще невозможно найти.
________________________

Учитывая нелегкую прошлую жизнь этого домкрата, когда качаешь, подтекает масло из-под манжеты маленького поршня. Тем не менее, душит доообра, всякие шкворни вылетают аж с выстрелами.
Ремкомплект пока не нашел, думаю, если манжету заменить, течь прекратится.

Как переделать домкрат «вверх ногами» / пресс своими руками ⁠ ⁠

Выливаем масло в подготовленную заранее ёмкость, открыв резиновую пробочку (в нашем случае уже был сделан штуцер).

Откручиваем верхнюю гайку-сальник, через которую ходит шток.

Сдёргиваем наружный стакан, на который приварена ручка для транспортировки домкрата.

Находим на дне 2 отверстия. Одно всасывающее, к насосу, другое перепускное, к кранику. Нам нужно засасывающее. Определить легко качнув разок насосик — остаток масла в засасывающем отверстии усосётся в насос. Иногда в засасывающее отверстие вставлен фильтр из сетчатой трубочки.

Чтобы ваш домкрат смог работать «вверх ногами» вставляем в засасывающее отверстие кусок металлической или пластиковой трубки такой длины, чтобы её конец оказался у самого верха рабочего цилиндра. Если был фильтр — его можно надеть на конец трубки. В нашем случае это медная трубочка с резьбой на М6.

Кладем домкрат на бок, таким образом, чтобы заливная пробка была вверху, далее заливаем масло. И так же на боку начинаем качать насосом. Прокачиваем и выпускам воздух. После этого выдвигаем шток на половину длинны. Ищем подходящую трубку по диаметру заливного отверстия и соединяем главный цилиндр домкрата с дополнительным резервуаром.

В резервуар доливаем масло, домкрат переворачиваем «вверх ногами», дополнительный резервуар ставим выше чем домкрат, и начинаем задвигать шток домкрата обратно на свое место, ослабив при этом винт перепускного клапана. Масло с рабочего цилиндра переливается в дополнительный резервуар.

Далее, после того как шток зашел до упора на свое место, выкручиваем и вытаскиваем винт перепускного клапана и смотрим как работает закон гидравлики, весь воздух в главном и рабочем цилиндрах выйдет наружу.

После того как через отверстие винта перепускного клапана пойдет масло, закручиваем винт на место и после этого домкрат работает «вверх ногами», масло через трубочку будет засасываться из самой нижней точки, а выливаться сверху через перепускное отверстие, чтоб не создать вакуум масло гуляет по трубке из главного цилиндра в дополнительный резервуар.

Если у кого-то не получилось, то можно и нужно сделать следующее:

1) Залить масло через пробку, домкрат лежит на боку, пробкой вверх, шток задвинут. Залить масло «до верха», вставить трубку в заливное отверстие и залить грамм 150-200 масло в дополнительный резервуар.

2) Поставить домкрат в рабочее положение (в нашем случае вверх ногами).

3) Выкрутить винт перепускного клапана (вообще выкрутить), подождать пока из перепускного клапана выйдет воздух и побежит масло.

4) Закрыть перепускной клапан (вкрутить винт), добавить масло в дополнительный резервуар (50-100 грамм).

5) Начать качать (прессовать) основным насосом (дополнительный резервуар открыт), шток выходит. Как только появились провалы, опять выкрутить винт перепускного клапана, подождать пока выйдет воздух, вкрутить винт (закрыть перепускной клапан) и продолжать качать основным насосом.

6) Шток должен полностью выйти, долить немного масло в дополнительный резервуар, выкрутить винт перепускного клапана, подождать пока из отверстия перепускного клапана выйдет лужа масла. Вкрутить винт перепускного клапана, но не до конца, рукой с небольшим усилием загнать шток обратно (все масло из главного цилиндра уйдет в дополнительный резервуар).

7) Закрыть перепускной клапан, и повторить процедуру.

p.s. перед тем как будете собирать домкрат не забудьте его промыть/почистить от грязи (стружки и прочего) + продуть все отверстия.
