Низковольтное оборудование: основные типы
Низковольтное электротехническое оборудование представляет целый комплекс аппаратуры и устройств, которые применяются на объектах любого назначения. Они включаются в электросети для приема и обработки тока напряжением 380 В. НКУ обеспечивают безопасность линии от коротких замыканий и перепадов энергии.
На промышленном рынке низковольтное оборудование представлено ВРУ, ГРЩ, ЩО и другими видами оборудования. Поэтому выделяются несколько систем классификации НКУ в зависимости от нужных параметров.
 |
 |
На основе функционала и конструктивных элементов оборудования, выделяют три классификации.
По способу размещения НКУ встречается четырех видов:
- стационарные — устанавливаются на продолжительный период в проектируемой точке;
- временные — используются в определенных случаях по технической необходимости;
- наружные устанавливаются вне помещения, на открытой территории;
- внутренние используются внутри зданий и сооружений и делятся на напольные, настенные и встраиваемые.
Конструкция низковольтного оборудования бывает разных типов. Открытого исполнения, к которым относятся щиты и панели, а также закрытые — шкафы узкой направленности. Последние отличаются высокой защищенностью внутренних комплектующих. По функционалу НКУ делятся на устройства для ввода, распределения электроэнергии и подобные.
Учитывая работу оборудования в среде, где требуется соблюдение соответствующих мер безопасности, еще при изготовлении каждому устройству присваивается номер идентификации типа IP и двух цифр. Первая указывает на защиту внутренних комплектующих от внешнего физического воздействия и прикосновений к токоведущим элементам. Вторая указывает на степень гидроизоляции всей конструкции.
Технические характеристики
Широкий ассортимент низковольтного оборудования обеспечивает их применение как в рамках общественных и социальных объектов, так и на предприятиях промышленного и химического назначения. Поэтому технические характеристики учитываются на основе технологических потребностей в конкретном проекте.
Для отражения наиболее важных технических характеристик, следует разделить низковольтное оборудование на виды.
Автоматические выключатели
Выделяют четыре разновидности выключателей.
- Воздушные — внимание уделяется качеству сборки устройства. Подобные НКУ часто используются в местностях с плохими условиями погоды, поэтому повышенная влажность или резкие перепады температур могут негативно сказаться на работе.
- Модульные — учитывается количество полюсов, а также возможность дополнительной комплектации.
- Защиты двигателя — как и у воздушных важным является предельная температура работы. Эти выключатели отличаются повышенной точностью, поэтому несоблюдение температурного режима может повлечь тяжелые последствия.
- Силовые — их важной частью считается расцепитель. При их выборе следует позаботиться о качестве конструктивных элементов.
Реле
Используются для управления цепями снабжения, в том числе для защиты сети от высоких перегрузок. Поэтому при выборе важно учитывать показатели номинального тока, минимальное время для отключения, а также на перечень селективных способностей.
Контакторы
Коммутационные устройства, которые используются как на объектах жилого, так и промышленного назначения. Чаще всего в цепях электросетей используются два вида контакторов: электромагнитные с дополнительными фильтрами и полупроводниковые с низким уровнем шума.
Среди важных технических характеристик выделяют параметры нагрузки, предельные значения номинального тока. Дополнительно учитывается максимальное число контактов и частота коммутации.
Дифференциальные устройства
Важные комплектующие части оборудования, которые отвечают за распределение электроэнергии. Устанавливается для безопасности граждан от случайного удара током. Дополнительно такие НКУ модифицируются отключающими элементами, которые реагируют на резкие перепады напряжения, перегрузки и короткие замыкания сети.
При выборе нужной комплектации, важная характеристика — предельная величина номинального и отключающего тока. Среди других важных технических особенностей также выделяют время срабатывание при возникновении опасных ситуаций, а также общую степень защиты от случайных повреждений.
Трансформаторы
При выборе трансформаторов важное значение играет мощность оборудования. Выделяют однофазные и трехфазные типы устройств, которые добавляются в системы сигнализации, управления и цепи освещения.
Разница в технических параметрах трансформаторов также зависит от выполняемой ими функции: преобразование электроэнергии, снижение уровня напряжения, обеспечение бесперебойного снабжения электричеством.
Низковольтное оборудование это сколько вольт
Все электромонтажное и коммутационное оборудование делится на классы по напряжению. Предусматривается три класса: низковольтное, средневольтное и высоковольтное. Также действует классификация без средней категории. Следует отметить, что сам вольтаж, определяющий принадлежность к категории, имеет различные уровни в зависимости от вида оборудования. Так, для электромоторов различие составляет около 1 – 2 кВ. Для выключателей и трансформаторов этот порог выше. Однако, наиболее часто придерживаются среднего значение в 1 кВ.
Низковольтное оборудование изготавливается для напряжения 220 и 380 в. Обычно в нем электрическая прочность изоляции составляет 1 кВ. Средневольтное оборудование имеет нижнюю границу вольтажа тоже 1 кВ, что позволяет отнести его в среднюю категорию. Верхняя граница установлена в 35 кВ. В отечественной практике средневольтное оборудование часто именуется высоковольтным согласно ГОСТ20859.1-89. Это различие в терминах необходимо учитывать.
Средневольтное оборудование представлено такими же стандартными коммутационными и защитными аппаратами, что и низковольтное. Самый распространенный из них – автоматический выключатель. Приборы учета энергии устанавливают в специальных КСО, таких, например, как КСО-213, с подробными техническими характеристиками которой можно ознакомится на http://navtomatica.ru/catalog1/proizvodstvo/vysokovoltnoe_oborudovanie/kamery_kso/kso_213.html . Такая камера одностороннего обслуживания обеспечивает защиту от высокого напряжения. Напряжение до 35 кВ. требует особого подхода к созданию изоляции. Она либо выполняется литой, либо воздушный промежуток делается увеличенным, что неизбежно сказывается на габаритах оборудования.

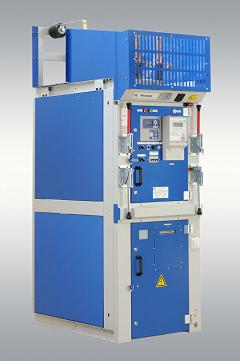

Камеры одностороннего обслуживания выполняют ту же функцию, что и стандартные низковольтные электроустановочные шкафы. Габариты их всегда больше. Они представляют собой стальные шкафы, в которых монтируются различные коммутационные, и учетные аппараты, а также устройства аварийного отключения.
Средневольтное оборудование применяется в тех случаях, когда необходима такая мощность, которую давать при более низких напряжениях было бы нецелесообразно. Это могут быть переходные подстанции с более высоковольтных линий, а также узлы питания мощных электроустановок в промышленности или добывающей отрасли.
Высоковольтное оборудование от средневольтного отличается в первую очередь типом изоляции. Она изготавливается рассчитанной на более высокое напряжение. Верхняя граница диапазона напряжения составляет уже около 300 кВ. Есть и уникальные энергетические линии на 500 и более кВ. Их строительство оправданно только при большой протяженности. На выходе такой линии напряжение сразу же понижают до среднего уровня, после чего энергия направляется к потребителю или следующему звену, которое делается низковольтным.
Низковольтное оборудование. Особенности идентификации. Требования ТР ТС 004/2011
20 апреля Академия РОСТЕСТ провела онлайн-практикум “Особенности оценки соответствия низковольтного оборудования требованиям безопасности, требования регламента. Идентификация продукции”. Требования безопасности к низковольтному оборудованию определяет технический регламент (ТР) ТС 004/2011 “О безопасности низковольтного оборудования”. Он распространяется на широкий спектр бытового и промышленного электрооборудования. При оценке соответствия требованиям этого регламента заявители часто спрашивают, относится ли та или иная продукция к области распространения регламента. Поэтому особый акцент на мероприятии был сделан на идентификации продукции. Эксперты отдела сертификации бытового и промышленного оборудования АО “РОСТЕСТ” Алексей Гудович и Тимофей Грущанский рассмотрели примеры идентификации низковольтного оборудования, рассказали о требованиях регламента к маркировке, эксплуатационной документации и безопасности продукции.
Область распространения ТР ТС 004/2011
К низковольтному оборудованию в регламенте относится электрическое оборудование, предназначенное для использования при номинальном напряжении от 50 до 1000 В (включительно) переменного тока и от 75 до 1500 В (включительно) постоянного тока.
Эксперты пояснили: под использованием прибора подразумевается не только его питание, но и работа при указанном номинальном напряжении.
Пример: мультиметр. Питается от батареи напряжением 9 В. Может измерять параметры сети до 1000 В. Соответственно, прибор используется в диапазоне напряжения, указанном в регламенте, и попадает в область его распространения.
Пример: аккумуляторный шуруповерт. Напряжение питания – 12 В. В зависимости от комплектации этот прибор может как попадать в область распространения ТР ТС 004/2011, так и нет. Если к шуруповерту прилагается зарядное устройство, подключаемое к сети 220 В, то требования регламента к нему применимы.
ТР ТС 004/2011 не распространяется на:
– электрическое оборудование, предназначенное для работы во взрывоопасной среде;
– изделия медицинского назначения;
– электрическое оборудование лифтов и грузовых подъемников (кроме электрических машин);
– электрическое оборудование оборонного назначения;
– управляющие устройства для пастбищных изгородей;
– электрическое оборудование, предназначенное для использования на воздушном, водном, наземном и подземном транспорте;
– электрическое оборудование, предназначенное для систем безопасности реакторных установок атомных станций.
Чтобы понять, относится ли конкретное изделие к исключениям из области распространения ТР ТС 004/2011, надо внимательно изучить эксплуатационные документы и определить назначение изделия.
Пример: блок питания. Заявитель намерен использовать блок питания для производственного оборудования. Изготовитель же определил назначение данного изделия как питание медицинского аппарата ультразвуковой диагностики. Следовательно, этот блок питания будет считаться изделием медицинского назначения и попадает в исключения из области распространения регламента.
Пример: управляющее устройство с рабочим напряжением 110 В. По величине напряжения это изделие попадает в область распространения ТР ТС 004/2011, но в эксплуатационном документе указано, что оно предназначено для установки в подвижных составах железнодорожного транспорта. Следовательно, оно также попадает в исключения из области распространения регламента.
Правильная идентификация продукции необходима для учета рисков, связанных с использованием электронного оборудования, определения всех требований, применимых к нему в зависимости от вида, и выбора подходящих методов испытаний. Только после успешного прохождения всех испытаний и подтверждения соответствия исследуемой продукции ее можно считать безопасной.
Какая продукция в ТР ТС 004/2011 подлежит оценке соответствия в форме сертификации?
Сертификации подлежат следующие группы низковольтного оборудования:
– Электрические аппараты и приборы бытового назначения:
– для приготовления и хранения пищи и механизации кухонных работ;
– для обработки (стирка, глажка, сушка, чистка) белья, одежды и обуви;
– для чистки и уборки помещений;
– для поддержания и регулировки микроклимата в помещениях;
– для ухода за волосами, ногтями и кожей;
– для обогрева тела;
– игровое, спортивное и тренажерное оборудование;
– аудио- и видеоаппаратура, приемники теле- и радиовещания;
– швейные и вязальные;
– блоки питания, зарядные устройства, стабилизаторы напряжения;
– для садово-огородного хозяйства;
– для аквариумов и садовых водоемов;
– оборудование световое и источники света;
– Персональные электронные вычислительные машины (персональные компьютеры).
– Низковольтное оборудование, подключаемое к персональным электронным вычислительным машинам.
– Инструмент электрифицированный (машины ручные и переносные электрические).
– Кабели, провода и шнуры.
– Выключатели автоматические, устройства защитного отключения.
– Аппараты для распределения электрической энергии.
– Аппараты электрические для управления электротехническими установками.
Эксперты обратили внимание слушателей на первую группу оборудования. Ее формулировка иногда понимается неверно, как если бы она включала две категории: бытовые приборы и электрические аппараты вне зависимости, бытового они назначения или нет. Однако эта группа представляет одну категорию: все бытовое оборудование, являющееся электрическими аппаратами и приборами. Определять, является ли прибор бытовым или нет, следует, исходя из его назначения, определенного изготовителем в эксплуатационной документации. Основной критерий оборудования бытового назначения – использование электроприбора необученным, неподготовленным пользователем. Поэтому данная категория продукции подлежит сертификации как более компетентной форме оценки соответствия, чем декларирование.
Деление на группы товаров, подлежащих сертификации, в регламенте аналогично делению в схеме CB, международной системе подтверждения соответствия МЭК:
– CABL – кабели, провода и шнуры;
– CONT – выключатели для бытовых электроприборов и автоматические регуляторы для бытовых электроприборов;
– HOUS – бытовое и аналогичное оборудование;
– ITAV – аудио-, видеооборудование и оборудование информационных технологий;
– LITE – световое оборудование;
– POW – низковольтное коммутационное оборудование;
– TOOL – портативный инструмент.
Низковольтное оборудование, которое не входит в перечень продукции, подлежащей сертификации согласно ТР ТС 004/2011, оценивается в форме декларирования.
Регламент не запрещает заявителю повышать форму оценки соответствия с декларирования до сертификации, но не наоборот.
Требования к маркировке
В соответствии с регламентом на маркировке должна быть следующая информация:
– наименование и (или) обозначение низковольтного оборудования (тип, марка, модель);
– основные параметры (напряжение, частота, мощность) и характеристики оборудования, влияющие на безопасность;
– наименование и (или) товарный знак изготовителя;
– наименование страны изготовления низковольтного оборудования.
К определенному типу оборудования могут предъявляться дополнительные требования к маркировке, установленные в стандартах на такое оборудование.
Требований к языку, на котором должна быть представлена маркировка низковольтного оборудования, регламент не содержит. Однако в Договоре о Евразийском экономическом союзе (пункт 6 приложения 9) говорится, что при обращении продукции на территории Союза маркировка продукции должна быть нанесена на русском языке и при наличии соответствующих требований на государственном языке государства-члена, на территории которого реализуется продукция.
Требования к эксплуатационной документации
Помимо информации, выносимой на маркировку, эксплуатационные документы должны содержать:
– информацию о назначении низковольтного оборудования;
– характеристики и параметры;
– правила и условия безопасной эксплуатации (использования);
– правила и условия монтажа, хранения, перевозки (транспортирования), реализации и утилизации (при необходимости – установление требований к ним);
– информацию о мерах, которые следует принять при обнаружении неисправности этого оборудования;
– наименование и местонахождение изготовителя (уполномоченного изготовителем лица), импортера, информацию для связи с ними;
– месяц и год изготовления низковольтного оборудования и (или) информацию о месте нанесения и способе определения года изготовления.
В регламенте говорится, что эксплуатационные документы составляются на русском языке и на государственном языке государства – члена Таможенного союза при наличии соответствующих требований в законодательствах государств – членов Таможенного союза.
Эксплуатационные документы предоставляются на бумажных носителях. К ним может быть приложен комплект эксплуатационных документов на электронных носителях. Эксплуатационные документы, входящие в комплект низковольтного оборудования небытового назначения, могут быть предоставлены только на электронных носителях.
Требования безопасности ТР ТС 004/2011
В ТР ТС 004/2011 к низковольтному оборудованию предъявляются требования электро- и пожаробезопасности:
– защита от прямого или косвенного воздействия электрического тока;
– отсутствие недопустимого риска возникновения повышенных температур, дуговых разрядов или излучений, которые могут привести к появлению опасностей;
– необходимый уровень изоляционной защиты;
– устойчивость к внешним воздействующим факторам (при падении, ударах, повреждениях);
– отсутствие недопустимого риска при подключении и (или) монтаже;
– недопустимость возникновения пожара в нормальных и аварийных условиях работы.
К оборудованию, которое содержит активные электронные схемы и компоненты, применяются также требования по ограничению электромагнитного воздействия на человека. Для оценки такого воздействия применяются стандарты:
– ГОСТ IEC 62311-2013,
– ГОСТ IEC 62233-2013,
– ГОСТ IEC 62493-2013,
– ГОСТ IEC 62479-2013,
– ГОСТ EN 50445-2013.
Орган по сертификации “РОСТЕСТ-Москва” аккредитован на проведение сертификации на соответствие ТР ТС 004/2011. Наши эксперты проведут точную идентификацию продукции, определят пакет необходимых документов, организуют проведение испытаний.
Заказать услугу можно по тел. +7 (495) 150-70-00, электронной почте rostest@rtmsk.ru или через сайт.
Фото предоставлено фотобанком «Лори».
Низковольтное оборудование это сколько вольт
8 (800) 775-90-33
+7 (3435) 499-310
ГИД ПО ПРОДУКЦИИ
ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ
Высоковольтное оборудование – это особый вид электрических устройств и механизмов, выполняющих коммутацию, преобразование, а также распределение электроэнергии с высокой величиной напряжения, выше 1000 Вольт. Некоторое такое оборудование применяется для проверки электрической прочности силового электрооборудования.
К высоковольтному оборудованию предъявляются довольно серьезные требования, это также касается его обслуживания, ремонта и эксплуатации. Работа с высокими напряжениями должна быть максимально безопасной для человека.
Все высоковольтное оборудование можно разделить на две основные группы:
- Источники электроэнергии высокого напряжения. Это всевозможные генераторы электроэнергии, электростанции, работающие по разным принципам (гидро-, а также теплового преобразования).
- Распределительные подстанции служащие для доставки и распределения напряжения.
ДВИГАТЕЛИ, НАСОСЫ, ВЕНТИЛЯТОРЫ
ЭЛЕКТРИЧЕСКИЕ ДВИГАТЕЛИ
Электрический двигатель, сокращенно обозначаемый как электродвигатель, представляет собой электрическую машину, с помощью которой электрическая энергия преобразуется в механическую энергию для приведения в движение различных механизмов. Электродвигатель является основным элементом электропривода.
В некоторых режимах работы электропривода электродвигатель выполняет обратное преобразование энергии, то есть работает в режиме электрического генератора.
В зависимости от типа созданного механического движения электродвигатели вращаются, линейны и т.д. Под электродвигателем часто подразумевается вращающийся электродвигатель, поскольку он получил максимальное применение.
Область науки и техники, которая изучает электрические машины: электромеханика. Общепризнано, что его история.
КАБЕЛЬ И КАБЕЛЕНЕСУЩИЕ СИСТЕМЫ
В нашем современном мире нельзя себе представить ни одно здание и даже трассы без кабеленесущих систем.
Современный мир опутан сетью кабелей, плотность которых каждый год все больше возрастает. К электрическим и телефонным сетям уже добавились и другие телекоммуникационные сети, а также сети систем видеонаблюдения и многое другое, что вызвало потребность изменить подход к электромонтажным работам по прокладке кабеля. Согласитесь, что на сегодняшний день просто неразумно убирать всю кабельную проводку в стены под огромный слой цемента, особенно в офисных или административных зданиях.
НИЗКОВОЛЬТНОЕ ОБОРУДОВАНИЕ
Низковольтное оборудование – это электротехнические устройства, работающие при напряжении переменного тока менее 1000 вольт.
Несмотря на понятное объяснение термина «низковольтное оборудование», такого как оборудование, работающее при низком напряжении, в электрических стандартах содержится более строгое определение. Такой подход позволяет однозначно определить тип оборудования на основе конкретного рабочего напряжения. В соответствии с ГОСТ оборудованием, которое можно назвать «низковольтным», должна быть присуща одна из следующих характеристик:
- рабочее напряжение — 50…1500В постоянного тока;
- рабочее напряжение — 50…1000В переменного тока с частотой колебаний менее или равной 1000Гц;
- рабочее напряжение постоянного тока или амплитудное значение переменного менее 50В, но.
ПРОВОД
Электрический провод (провод) — кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься лёгкая неметаллическая оболочка, обмотка и (или) оплётка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.
Люди часто путают такие понятия, как кабель и провод. Иногда они считают, что это одно и то же. На самом деле между этими видами продукции есть существенная разница. Надо знать, чем отличается кабель от провода.
Виды кабелей, их классификация
Прежде всего, кабели.
СВЕТИЛЬНИКИ
Светильник — искусственный источник света, прибор, перераспределяющий свет лампы (ламп) внутри больших телесных углов и обеспечивающий угловую концентрацию светового потока. Основной задачей светильника является рассеивание и направление света для освещения зданий, их внутренних помещений, прилегающих к зданиям территорий, улиц и пр. Светильники также могут выполнять декоративную функцию и функцию сигнализации.
Светильники – это устройства, рассеивающие и нацеливающие свет лампы для освещения помещений внутри и снаружи, а также разнообразных объектов архитектуры, улиц и территорий, прилегающих к зданию.
Устройство светильников
Светильник перераспределяет свет ламп в середине крупных телесных углов и предоставляет угловую направленность светового потока.
ЭЛЕКТРО-МОНТАЖНЫЕ ИЗДЕЛИЯ
Электромонтажными называются изделия, позволяющие произвести монтаж электропроводки. К ним относят дюбели, скобки, полоски и полоски-пряжки, электромонтажные трубки ХВТ из поливинилхлоридного пластиката, гильзы ГАО, колпачки изолирующие из полиэтилена, крюки для подвески светильников, изолятор ТФ-16 (телефонный фарфоровый), фарфоровые втулки, воронки, кабельные концевые наконечники.
Электромонтажные инструменты — предметы, отдельные устройства и механизмы, используемые для выполнения одной или нескольких составляющих электромонтажных работ с целью облегчения выполнения соответствующих операций и обеспечения должного качества работ. В наши дни почти нереально не только приобрести, но и собрать информацию обо всех существующих инструментах — современные технологии электромонтажа обусловили.
ЭЛЕКТРОИНСТРУМЕНТ
Существует несколько разных классификаций электроинструмента. Самая первая – по назначению.
- Для создания отверстий, различных углублений и выполнения резьбы бывают: дрели, шуруповерты, перфораторы, отбойные молотки и резьборезы. Есть и другие варианты, но именно этот список самый распространенный и часто встречаемый на рынке.
- Для отделки дерева. Это строгание, отпиливание, а также фрезерование. Сюда относят лобзик, рубанок, разнообразные пилы, фрезеры и болгарку. Это основные виды электроинструментов, которые необходимы человеку. Если понадобится, то можно приобрести еще что-то.
- Чтобы деталь стала безупречной, ее шлифуют и полируют. Не всегда это можно выполнить вручную. Так, существуют напильники, шлифовальные машины и.
ЭЛЕКТРОЛАМПЫ
Среди всех электроустановочных и электромонтажных изделий осветительная аппаратура имеет наиболее богатый ассортимент. Это происходит потому, что элементы освещения несут в себе не только сугубо технические характеристики, но и элементы дизайна. Возможности современных ламп и светильников, их конструкторское разнообразие настолько велики, что немудрено растеряться. Например, существует целый класс светильников, предназначенных исключительно для гипсокартонных потолков.
Многочисленные виды ламп имеют различную природу света и эксплуатируются в неодинаковых условиях. Чтобы разобраться, какого типа лампа должна стоять в том или ином месте и каковы условия ее подключения, необходимо вкратце изучить основные виды осветительной.
ЭЛЕКТРОУСТАНОВОЧНАЯ АРМАТУРА
К электроустановочной арматуре относятся соединительные (крестовые) коробки для неразъемных стационарных ответвлений, кнопки и ключи для замыкания электрических цепей, выключатели, штепсельные розетки с вилками.
Установочные изделия исполнений Т и ТМ в герметичном исполнении, предназначенные для установки на открытом воздухе, на палубах, в машинно-котельных отделениях судов, влажных помещениях и цехах рыбоперерабатывающих заводов промысловых судов, должны изготовляться только из латуни или бронзы. Изделия исполнений ХЛ и ТС всех категорий и исполнения Т категорий П и Н могут быть стальными или алюминиевыми с соответствующими защитными покрытиями.
ЭЛЕМЕНТЫ ПИТАНИЯ
Виды элементов питания (батареек) по химическому составу
В быту «батарейками» называют гальванические элементы, которые создают электрический ток за счет химической реакции. Гальванические элементы производят электрическую энергию благодаря реакциям между двумя металлами в растворе электролита. Один металл является «минусом», другой «плюсом». Между ними протекает реакция окисления (на «минусе») и восстановления (на «плюсе»), за счет которой и возникает ток.
Солевые батарейки
Это старейший тип батареек, разработанный компанией Eveready еще в 20-х годах прошлого века.
- Главная
- Компания
- ГИД ПО ПРОДУКЦИИ
- Гид по продукции
- НИЗКОВОЛЬТНОЕ ОБОРУДОВАНИЕ
НИЗКОВОЛЬТНОЕ ОБОРУДОВАНИЕ
Низковольтное оборудование – это электротехнические устройства, работающие при напряжении переменного тока менее 1000 вольт.
Несмотря на понятное объяснение термина «низковольтное оборудование», такого как оборудование, работающее при низком напряжении, в электрических стандартах содержится более строгое определение. Такой подход позволяет однозначно определить тип оборудования на основе конкретного рабочего напряжения. В соответствии с ГОСТ оборудованием, которое можно назвать «низковольтным», должна быть присуща одна из следующих характеристик:
- рабочее напряжение — 50…1500В постоянного тока;
- рабочее напряжение — 50…1000В переменного тока с частотой колебаний менее или равной 1000Гц;
- рабочее напряжение постоянного тока или амплитудное значение переменного менее 50В, но при возникновении неисправности значение произведения напряжения при разомкнутой цепи на силу тока, протекающего через предполагаемую неисправную цепь, превышает 15ВА.
Низковольтное оборудование является неотъемлемой частью практически любой системы электропитания, любой электрической сети. Это оборудование включает в себя множество различных устройств. Есть несколько контрольно-измерительных приборов, счетчики электроэнергии, модульные панели, шкафы. И устройства менее сложны, но очень распространены — контакторы, предохранители, опоры, выключатели остаточного тока, пуски, выключатели и дифференциальные машины. Среди этих устройств разъединители и автоматические выключатели занимают важное место — основу всех схем подключения для конечных потребителей электроэнергии.
