Расширительный бак белого цвета для чего нужен

Расширительный бак для систем горячего водоснабжения

Универсальные расширительные баки Wester белого цвета могут быть использованы в системах отопления, горячего водоснабжения, в гелиосистемах. Основными элементами мембранного бака является металлический корпус из высококачественной стали и эластичная мембрана из термостойкой резины ЕPDМ, разделяющая бак на две камеры — воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). В закрытых системах отопления предназначены для компенсации температурных расширений теплоносителя. В воздушную камеру закачивается воздух с давлением равным статическому давлению в системе отопления. В процессе нагрева теплоносителя он расширяется и давит на мембрану, заставляя её сжиматься и сохранять первоначальное давление теплоносителя. В системах горячего водоснабжения используется для компенсации температурных расширений в процессе нагрева питьевой воды в бойлере ГВС. В воздушную камеру закачивается воздух с давлением равным давлению в системе холодного водоснабжения. Срок службы баков мембранных – не менее 10 лет непрерывной работы. Стойкость мембраны – не менее 100 000 циклов. Обслуживание бака (проверка давления воздуха) — не менее одного раза в год.

Технический паспорт WDV_Premium

Чем отличается расширительный бак для отопления и ГВС

Разновидностей расширительных баков много, но главное определиться для каких целей нужен бак, где будет применяться: в системе отопления либо системе водоснабжения.

Расширительные бачки для систем отопления и горячего водоснабжения (ГВС) выполняют схожую функцию — они служат для компенсации температурного расширения теплоносителя и поддержания оптимального давления в системе. Любой расширительный бак состоит из двух частей:

Расширительные баки для систем отопления

Баки для систем отопления (СО) обычно окрашены в красный цвет.

Для чего нужны данные расширительные бачки?

Расширительный бак для системы отопления предназначен для компенсации изменения объема теплоносителя при изменении температуры. В процессе работы системы отопления теплоноситель нагревается и расширяется, и если не использовать расширительный бак, то это может привести к повышению давления в системе и повреждению оборудования.

Расширительный бак позволяет сохранить стабильное давление в системе и обеспечивает безопасную работу отопления.

Параметры баков для системы отопления:

• Рабочее давление (max) – 5 бар.
• Рабочая температура – 100 °C.

Расчет расширительного бака для системы отопления

Объем бака для системы отопления должен быть не менее 10% от объема СО. Допустим объем системы отопления составляет 10 литров, то бачок должен быть не менее 10 литров.

Критерии подбора расширительного бачка для отопления

Например, система отопления (СО) для дома на 300 м2, где смонтирована комбинированная система отопления: котельная, в которой два котла, большой магистральный распределитель, теплые полы и радиаторы. Примерно объем системы составит 220-230 литров. Таким образом, чтобы подобрать расширительный бачок на такой объем теплоносителя, необходимо взять всего 10 % от объема: 220-230 литров – 10% = 20-23 литра должен быть бак объемом. Эта формула применима, если у вас установлен газовый либо электрический котел.

Но есть одно маленькое но, которое необходимо учесть, если в системе имеется твердотопливный отопительный котел, то здесь объем расширительного бачка необходимо увеличить в 2 раза.

Почему? В газовых и электрических котлах прогрев теплоносителя происходит очень плавно, в то время как твердотопливный котел нагревает жидкость резко и поэтому в районе котельной идет резкое расширение (поднятие температуры) теплоносителя из-за чего теплоноситель начинает быстро расширяться и ему нужно куда-то деваться. И дабы компенсировать большую скорость теплоносителя необходимо использовать расширительный бачок на 50 литров для вышеуказанной системы отопления.

Расчет объема бака для СО, где установлен твердотопливный котел: 10% от объема всего теплоносителя умножаем на 2.

Баки для холодного водоснабжения

В чем их особенность? На данных расширительных баках присутствует такой элемент как фланец с резьбой.

Для чего необходим фланец на расширительном баке?

По средствам данного элемента на бачке возможно произвести замену мембраны, соответственно данные баки называются еще со сменной мембранной.

Если взять бачок для отопления, то там мембрана одноразовая (незаменяемая) ее нельзя поменять, в таком баке мембрана полностью герметична. Если расширительный бак для системы отопления выйдет из строя, то в этом случае его просто необходимо выбросить (заменить на новый), в то время, как с баком для холодной воды можно произвести замену мембраны.

Для замены мембраны необходимо открутить фланец, извлечь мембрану, заменить мембрану и в этом случае бачок будет работать как новый.

Гидроаккумуляторы для воды

Гидроаккумуляторы для воды обычно окрашены в синий цвет, но у многочисленных производителей цвета могут отличаться (белый, зеленый и другие). При выборе гидроаккумулятора стоит обращать внимание на его характеристики, но никак ни на цвет.

Гидроаккумулятор нужен для защиты от частых включений насоса и защиты от гидроударов.

Как правило гидроаккумуляторы имеет следующие параметры:

• рабочее давление – 10 бар;
• рабочая температура 100 °C.

Расчет гидроаккумулятора

Не рекомендуется, чтобы насос включался чаще 1 раза в минуту, то есть соответственно объема бака должно хватать на минуту работы насоса. То есть, если насос выдает 60 л/мин, то полезный объем бака должен быть на 50 литров.

Устанавливать гидроаккумулятор рекомендуется таким образом, чтобы фланец находился снизу, чтобы в гидроаккумуляторе не задерживалась грязь, а постоянно из него выходила. Так не принципиально устанавливать, но лучше все же делать именно так, дабы грязь не задерживалась в бачке.

Расширительные баки для систем горячего водоснабжения (ГВС)

Расширительный бачок для горячего водоснабжения (ГВС) является важным элементом системы, который служит для компенсации увеличения объема воды при нагревании. Он позволяет поддерживать стабильное давление в трубах и предотвращает возникновение аварийных ситуаций, связанных с избыточным давлением.

Расширительные баки для ГВС обычно изготавливаются из прочных материалов, имеют специальную конструкцию, которая обеспечивает эффективную работу системы. Такого рода расширительные емкости применяются, когда из скважины заходит холодная вода, нагревается в бойлере косвенного нагрева (не в электрическом водонагревателе) до определенной температуры, то есть вода заходит +10 °C, а выходит нагретая уже +70 °C. Вода нагрелась, расширилась, соответственно расширению деваться куда-то нужно, для этого бачок расширительного типа спасает от температурных расширений.

В случае если такой бачок не справляется со своей задачей (расширением), то необходимо установить предохранительный клапан на систему водоснабжения. Как правило, его устанавливают на входе в бойлер и рассчитан такой клапан на 6 бар.

Рассмотрим расширительные бачки для ГВС Wester отличительной особенностью, которых является фланец из нержавеющей стали. Для данных расширительных емкостей характерны следующие параметры:

• рабочее давление 12 бар;
• рабочая температура 110°C.

Такой бачок можно установить как на систему ГВС, так и на систему отопления и в этом случае с таким баком ничего не произойдет, за счет того что у таких расширительных установок высокое давление и рабочая температура.

Расчет расширительного бака для ГВС

Объем бачка должен составлять не менее 5 литров от объема бойлера, то есть если бойлер 100 литров, то соответственно объем расширительного бачка должен быть минимум 5 литров.

Памятка

1. Диаметр подключения баков у всех разный, бывают баки с наружной и внутренней резьбой в зависимости от производителя.
2. У большинства расширительных бочков прописано рабочее давление, рабочая температура, а также каким образом необходимо устанавливать (вверх, вниз). Перед тем как приступить к непосредственному монтажу, обратите внимание на инструкцию.
3. При выборе бачка расширительного типа обращаем внимание не на цвет, а на его характеристики: рабочее давление, рабочую температуру.
4. Проводить обслуживание мембранного бачка необходимо 1 раз в 12 месяцев, а точнее сказать производить проверку давления воздуха в баке. Для этого необходимо слить жидкость с бака, спустить давление и после чего подкачивать давление.

Расширительные бачки для отопления и горячего водоснабжения имеют ряд отличий, связанных с материалом изготовления, формой, размером, местом установки и рабочим давлением. Выбор типа бака зависит от конкретной системы и условий ее работы.

Чем отличается гидроаккумулятор от расширительного бака?

Расширительные баки и гидроаккумуляторы: разбираемся в особенностях конструкции

Зачем нужен расширительный бак в доме?

Расширительный бак подходит как для системы отопления, так и для системы горячего водоснабжения. Когда устройство работает с насосом подачи воды, но не циркуляционным, это – гидроаккумулятор.

Бак в частном доме для системы отопления или горячего водоснабжения служит для компенсации теплового расширения жидкости. Это его главная задача.

Таким образом, гидроаккумулятор – для насосов подачи воды, расширительный бак – для помощи накопительному бойлеру.

Типы расширительных баков

По способу изготовления и принципу действия.

Расширительные баки бывают:

· мембранные, закрытого типа – устанавливаются непосредственно около котла;

· открытые – монтируются на чердаке или на крыше.

Как выбрать расширитель

1. Расширительный бак подбирается по объёму системы. Например, комбинированная система отопления.

Котельная: два котла, большой магистральный распределитель, тёплые полы, радиаторы. Если посчитать, то объём системы примерно равен 220-230 литров.

Чтобы подобрать расширитель на такой объём теплоносителя, необходимо взять всего 10 % процентов от объёма. Например, если 220-230 литров жидкости, то 10% будет 22 или 23 литра – такого объема должен быть расширитель. Эта формула применима для газового котла или других типов котла.

Однако, если у вас в системе стоит или планируется твердотопливный котёл, то расширительный бак нужно увеличить в 2 раза, потому что все предыдущие котлы очень плавно нагреваются, у них стабильный нагрев.

Твёрдотопливный котёл быстро нагревает теплоноситель и поэтому в районе котельной идёт резкое поднятие температуры теплоносителя: из-за этого он резко расширяется и ему нужно куда-то деваться. Чтобы именно эту большую скорость расширения нагрева теплоносителя компенсировать, мы используем расширительные баки объёмом 50 литров.

2. Следующий вид расширительно бака идет для холодного водоснабжения.

В конструкции есть специальный фланец с резьбой, со стоящими в нём тремя резиновыми мембранами. Эти баки со сменной мембраной. Если для отопления, то они одноразовые – там просто мембрану не поменяешь.

Бак полностью герметичный, если сломается, то его выкидываешь.

Бак для холодного водоснабжения отличается: когда мембрана выходит из строя, откручивается фланец, меняется мембрана и закручивается по новой.

3. Что касается давления. Стандартное давление на 2,3,4 этажа в системе отопления 1,8 и 2,2 бара. Соответственно 1,5 бара, накаченных в расширительном баке, достаточно для компенсации.

Чем отличается гидроаккумулятор от расширительного бака?

Эти приборы часто путают местами. Гидроаккумулятор ставят на систему отопления, а расширительный бак на систему водоснабжения, а это неправильно. Внешне эти приборы очень похожи.

Конструктив устройств

Оба прибора состоят из металлического сосуда, а внутри него присутствует либо резиновая груша или мембрана, которая делит весь объём на две части.

В конструкции для водоснабжения, вода находится внутри груши. В конструкции для отопления вода находится снаружи груши, касаясь металлических стенок сосуда.

Настройка расширительных баков и гидроаккумуляторов

Система водоснабжения с гидроаккумулятором

Он нужен для обеспечения комфортной работы насосов, а не для хранения воды, как многие думают. Ограничивает количество включений насоса до 50 раз.

Важно.

Если бы не было гидроаккумулятора, то насос сгорел бы очень быстро. В 100 литровой емкости находится примерно 30 литров воды. При правильной настройке значение в половину объема показывает, что в нем нет давления.

В системе горячего водоснабжения

Есть два взгляда на необходимость расширительного бака в данной системе: либо он нужен, либо нет.

Если у вас система горячего водоснабжения работает по принципу двухконтурного котла, то расширительный бак не нужен, так как нечему расширяться.

Если у вас накопительный бойлер, в котором 200 литров воды, расширительный бак нужен обязательно, потому что при опустошении объёма воды бойлера, котёл начинает нагревать его до 55 градусов, поэтому значительно увеличивается объём воды, так как деваться ей некуда. На системе горячего водоснабжения должен стоять клапан. Как только давление повысится, если мы его не компенсировали, то сработает аварийный клапан. Это выглядит как вытекание лишней воды: он сбросил давление, всё пришло в норму и встало на свои места.

Частое срабатывание аварийного клапана недопустимо.

Принцип работы расширителя в системе водоснабжения или системе отопления

Действие одинаковое, отличие только в том, где находится вода и где воздух.

Расширительный бак системы отопления или холодной системы водоснабжения имеет давление 1,5 атмосферы, начинает разогреваться с 20 о С до 60 о С. Давление жидкости поднимается, избыток воды попадает в расширительный бак, сжимая грушу.

Если у нас не будет расширительного бака, давление поднимется до критической отметки, до трех атмосфер. Сработает аварийный клапан: он сбросит лишнюю воду, система перестанет работать, потому что давление упадёт.

Настройка давления приборов

В этих похожих приборах давление настраивается по-разному.

Настройка гидроаккумулятора подстраивается под работу реле-давления (стандарт 1,4 бара и 2,8 бара).

Какое давление нужно в гидроаккумуляторе?

Берётся нижнее давление включения насоса в 1,4 бара: накачиваете меньше на 0,2 и это будет рабочее давление для гидроаккумулятора и для насоса.

Мы уменьшаем на 0,2, чтобы давление падало всё время плавно. Если у вас в гидроаккумуляторе давление больше нижнего давления включения насоса, то при разборе воды до нижнего включения насоса будут возникать гидроудары. Поэтому бак должен находиться всё время в поджатом состоянии: если у вас нижнее давление включения насоса 2, значит давление должно быть 1,8.

Расширительный бак для системы отопления

Здесь давление также меньше на 0,2. Но меньше, чем при заполнении холодной системы теплоносителем.

Вам нужно знать насколько вы захотите заполнить. Если вы решили, что заполните до давления 1,5 атмосферы, то вы должны подготовить расширительный бак: через ниппель накачать его до давления 1,3 по той же причине, что и в гидроаккумуляторе. Мембрана должна быть поджата, давление в холодной системе – 1,5, в баке – 1,3.

Давление гидроаккумулятора зависит от нижнего давления включения насоса, а давление расширительного бака зависит от давления холодной системы: оба прибора уменьшают своё значение на 0,2.

Что с происходит с баком в системе горячего водоснабжения?

Допустим, у вас есть верхнее значение выключения насоса – 4 атмосферы, в баке тоже нужно сделать 0,2 лишних, но уже в сторону увеличения.

Если насос водоснабжения выключается на четырех барах, то здесь должно быть 4,2, так как этот бак предназначен для компенсирования расширения. Расширение начнётся, когда вода начнёт нагреваться. А нагреваться она будет с давления отключения насоса. Если в баке будет давление 3, то в нём постоянно будет холодная вода, а этого делать не надо.

Как понять, что бак работает неправильно или вышел из строя?

Причины: разрыв мембраны или потеря воздуха через ниппель. Это обычная камера, как колесо автомобиля. Иногда его надо подкачивать.

Если порвалась мембрана или вышел воздух из гидроаккумулятора, это можно определить по частому включению насоса: вы открыли какой-то кран и реле давления постоянно щёлкает, не выключаясь. Это говорит о том, что у нас нет воздуха. Нет компенсации.

Расширитель в системе отопления, как понять, что из него ушел воздух?

Течей на системе отопления нет, но давление упало: было 1,5 или 1,8 бар, а стало 0,5 бар. Система пока работает, котёл не выключается. Обнаруживается, что система холодная, давление 0,5 разогревается совсем чуть-чуть на 20 о С.

Что нужно сделать?

Надо накачать воздух в расширитель, его лучше снять с системы. Если вы не хотите снимать, то можно накачать в системе, не забывая, что в холодной системе 1,5 атмосферы: если мы бак не снимаем, нужно качать до тех пор, пока манометр системы не покажет 1,5 атмосферы.

То, что бак не работает, вы можете понять по протеканию воды с аварийного клапана.

Со всех аварийных клапанов надо свободный штуцер, с которого вода льётся, подсоединить к трубке и отправить в бутылку, чтобы точно обнаружить течь.

Как отличить то, что связано с водоснабжением от того, что связано с отоплением?

Водяные мембранные баки стоят дороже, потому что мембрана сделана из пищевой резины.

Ориентироваться на цвет нельзя.

На каждом приборе есть шильдик. Для систем водоснабжения максимальное давление – 10 бар, температура – 70 градусов Цельсия.

Если на шильдике обнаружили температуру 120 градусов, то это для системы отопления и давление будет указано 1,5 бара.

В системе водоснабжения может быть и 6 и 7 и 8 бар, в системе отопления – не больше 3 баров.

Рис. Пример подачи информации на шильдике расширительного бака для отопления.

Где купить расширительный бак или гидроаккумулятор?

Купить гидроаккумулятор или расширитель можно в Москве в магазинах компании STOUT или на сайте. На странице представлено несколько десятков устройств различного типа и функциональности, объема и типа используемых систем. Наши менеджеры ответ на ваши вопросы и помогут выбрать нужную модель.

Каждый прибор снабжен соответствующей документацией. Представлены гарантийные сертификаты. После регистрации на сайте, будет автоматически определено ваше метаположение и показаны адреса наших магазинов в вашем городе.

Расширительный бак Flamco Airfix RP 140л белый D 140/4,0 — 8bar

Расширительный бак Flamco Airfix RP-D 140 литров белый 8 бар представляет собой мембранный расширительный бак для систем горячего водоснабжения. Бак предназначен компенсации температурного расширения воды и поддержания давления в системах ГВС. Для расширительных баков Airfix R максимальная допустимая температура при длительной эксплуатации на мембране до +70 оC, минимальная температура +1 оС. Максимальное рабочее давление – 8 бар. Предварительно установленное давление в воздушной полости составляет 4 бар. Рабочей средой для расширительного бака является вода.

Расширительный бак Airfix RP-D выполняется из высококачественной углеродистой стали с порошковым покрытием белого цвета. Заменяемая мембрана выполняется из EPDM. Для настройки давления в воздушной полости применяется газовый клапан из латуни. Для подключения к трубопроводу применяется наружная резьба из нержавеющей стали G 1″. Предназначен для вертикального напольного монтажа – в комплекте поставки есть стойки. Купить расширительный бак Flamco Airfix RP-D 140 литров белый 8 бар можно в интернет-магазине duim24.ru по самой выгодней цене с доставкой.

Технические характеристики:

Производитель Flamco Серия Airfix RP-D Модель 26068RU Категория баки для систем водоснабжения Тип расширительный бак для систем горячего водоснабжения ГВС Вид мембранный Монтаж вертикальный напольный Объем 140 л Максимальное рабочее давление 8 бар Давление воздушной полости 4 бар Диапазон рабочей температуры +1…+70 оС Диаметр 484 мм Высота бака 834 мм Общая высота 969 мм Подключение G 1″ наружная резьба Вес 23 кг Воздушный ниппель да, латунь, для настройки давления в воздушной полости Материал сталь Покрытие порошковое Мембрана заменяемая Материал мембраны EPDM Стойки для монтажа да Срок службы 10 лет Гарантия 24 месяца

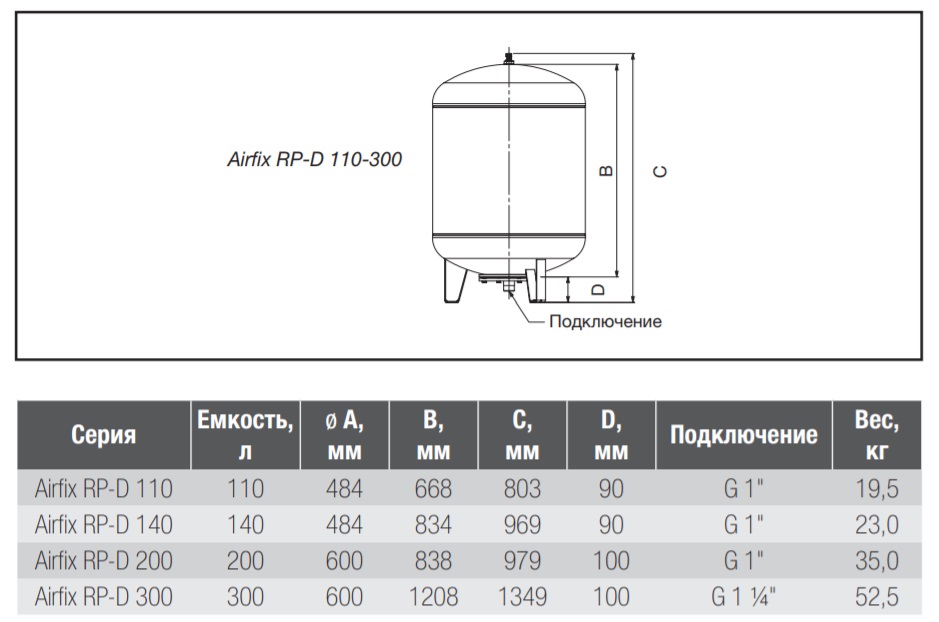

Характеристики и пример монтажа:

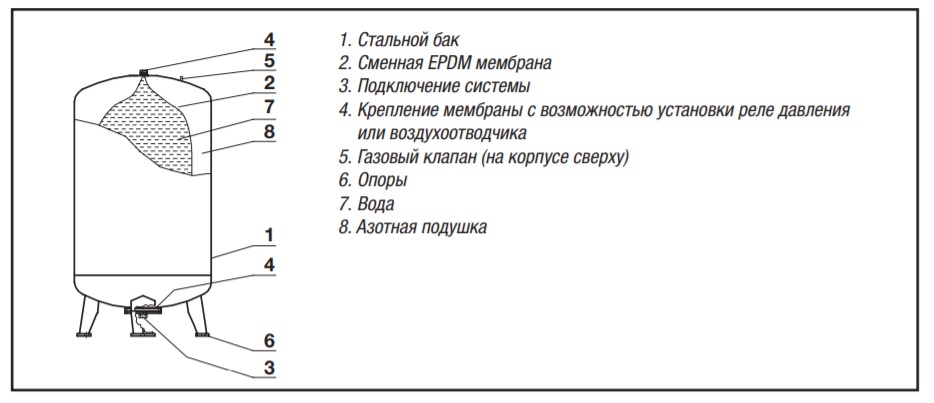

Конструкция и основные элементы:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.

Название	Тип	Размер
	Каталог продукции 2023	Каталоги	17,17 mb	Скачать
	Декларация о соответствии №ЕАЭС RU Д-NL.HX37.B.02174/20	Сертификат	473,12 kb	Скачать
