Как подключить блютуз модуль к усилителю звука

Установка Bluetooth модуля в УНЧ времен СССР

Усилители мощности звуковой частоты (УМЗЧ) в электронике занимают особое место и используются повсеместно: в аудиосистемах, телевизорах, CD, MP3 проигрывателях и т.д. Практически каждый радиолюбитель хоть раз на своей радио-практике, да собирал УМЗЧ и радовался тому, что плата с проводами выдаёт звук. Но сейчас не об этом. В наше время, несмотря на множество готовых конструкций, мы до сих пор собираем свои аудиосистемы сами. И я оказался одним из тех, кто собирает свою аудиосистему сам. В качестве усилителя я уже много лет использую усилитель Radiotechnika U-7111. Используя данный усилитель для прослушивания музыки меня не устраивало то, что всегда было много проводов для подключения аудио сигнала. Особенно это было не удобно при подключении телефона, что и натолкнуло меня на данную доработку усилителя. Доработка заключается в том, чтобы установить Bluetooth аудио модуль (БАМ) в усилитель. Немного поискав на просторах интернета различных вариантов я остановил свой взор на БАМ BK8000L. Стоит он всего 1-2$ и продается на AliExpress. Фото данного модуля представлены на рисунках ниже. Данный модуль обладает таким функционалом как:

• переключение треков;
• возможность установки трека на паузу;
• регулировка громкости;
• подключение микрофона;
• подключение AUX;
• звуковая индикация низкого заряда аккумулятора;
• управление с персонального компьютера (данный функционал доступен при прошивке модуля).

На этом наверное и остановимся. Перейдя непосредственно к монтажу и подключению БАМ к усилителю. И так по порядку.

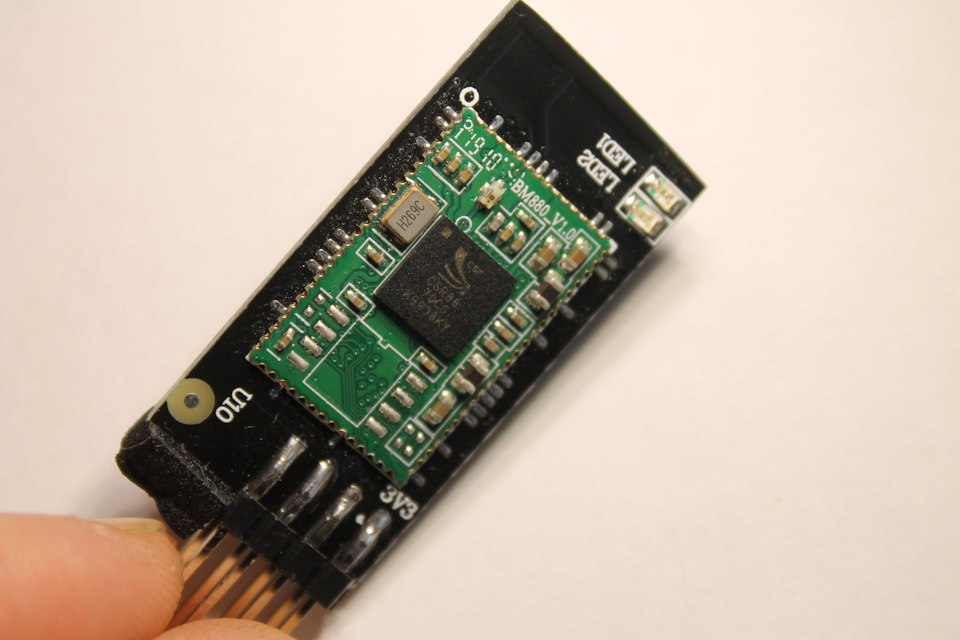

Схема подключения БАМ BK8000L

Схему подсоединения возьмем стандартную из datasheet (см. рисунок ниже), но с условием, что дополнительный функционал БАМ не будет использоваться. В связи с этим подключение получилось простое и осуществляется согласно схеме ниже правая часть рисунка.

Схема подключения БАМ BK8000L к усилителю

Подумав не много и решив, что вход от звукоснимателя ни разу не использовался, то вместо него было принято решение подключить БАМ (при задействовании данного входа, БАМ можно подключить к другому незадействованному входу (необходимо смотреть схему электрическую принципиальную данного усилителя). Подключение осуществляется согласно схеме на рисунок ниже. Для этого необходимо отпаять конденсаторы С8 и С9 от выхода усилителя корректора на схеме помечено крестиками красного цвета и подпаять к выходам AUDIO_LP и AUDIO_RP БАМ.

Подключение необходимо осуществлять обязательно экранированным проводом, во избежания паразитных наводок от внешних источников помех (см. рисуноки ниже).

Схема подключения БАМ BK8000L к источнику питания

Изучив информацию по данному БАМ натолкнулся на такую проблему. Практически все, кто используют данный модуль жалуются на цифровые помехи, которые очень сильно прослушиваются в динамиках при проигрывании музыки. Данную проблему удалось решить только разделением питания усилителя и БАМ. Для этого воспользуемся такой схемой подсоединения представленной на рисунке ниже.

1. Трансформатор изготавливаем из стационарного трансформатора намотав поверх секции еще одну обмотку, от которой в дальнейшем будет питаться данный БАМ. Для намотки дополнительной обмотки на трансформатор с усилителя необходимо снять крышку и нижнюю стенку, тем самым обеспечив свободный доступ к трансформатору (см. рисунки ниже).

После обеспечения свободного доступа к трансформатору дополнительную обмотку наматываем проводом от витой пары, предварительно распустив его на жилы. Дополнительная обмотка содержит 40 витков данного провода, а ее длина составляет около 7 метров. Затем выводы обмотки и сам провод по всей длине фиксируем термоклеем. Намотку провода можно посмотреть на представленном ниже рисунке.

2. Выпрямитель / фильтр изготавливаем из любого имеющегося диодного моста и электролитического конденсатора 470-1000 мкФ на 16 вольт. Установку осуществляем на свободном месте около трансформатора (см. рисунок ниже).

3. Понижающий преобразователь используем заводского исполнения HM-MINI-360 (см. рисунок ниже). Предварительно подключив его к выпрямителю / фильтру и выставив напряжение на выходе 4,2 вольта. Установку преобразователя, также осуществляем на свободном месте около трансформатора (см. рисунок выше).

4. БАМ BK8000L устанавливаем спереди усилителя под пластиковым кожухом возле регулятора громкости (см. рисунок ниже). Это место установки позволит увеличить радиус его действия из-за отсутствия экранирования металлическим корпусом.

На картинках ниже представлены фото данной переделки усилителя.

Обзор Bluetooth-модуля для процессорных усилителей Best Balance

Миниатюрное устройство получило простое и ясное название — BT-module и представляет собой, как вы наверное поняли, БТ-модуль для воспроизведения потокового аудио на усилителях с процессором Best Balance DSP-6L, которые уже не один раз появлялись в различных инсталляциях на страницах Сообщества

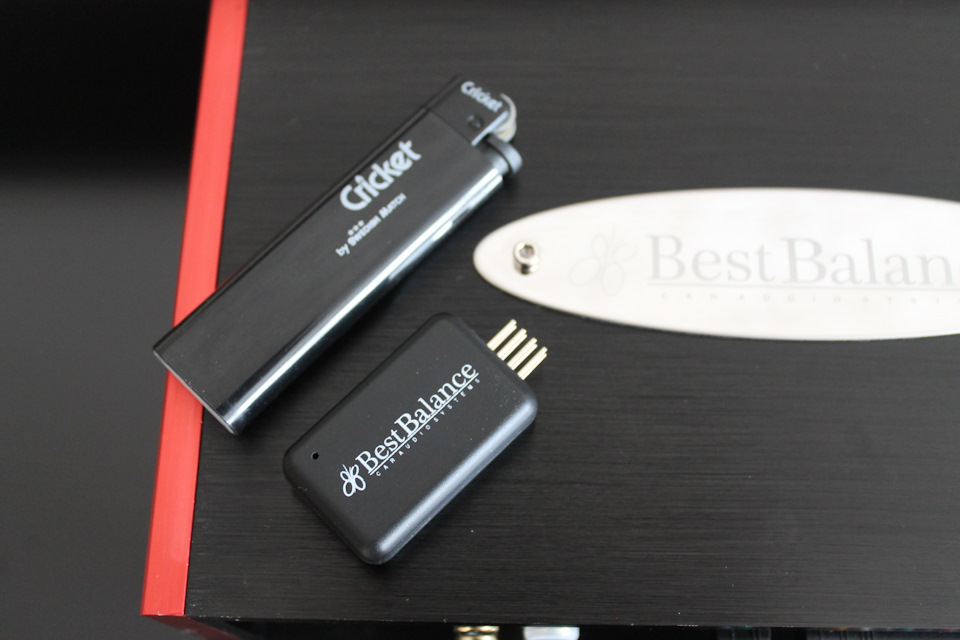

Устройство отличает полное отсутствие каких-либо проводов и небольшой размер, не превышающий размер зажигалки:

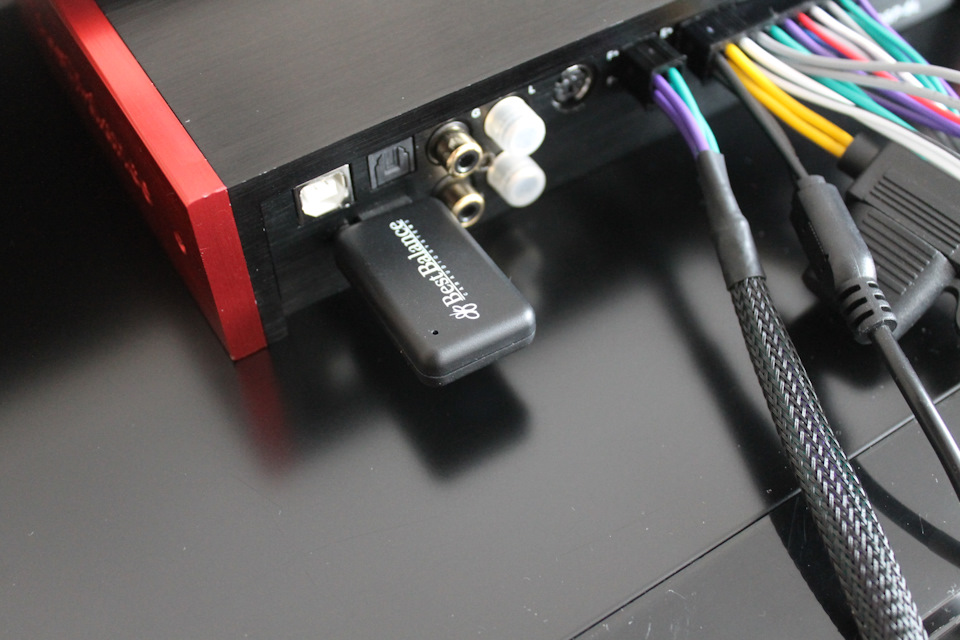

Такие габариты позволяют ему просто и непринуждённо быть подключённым к усилителю напрямую, не забивая голову тем, как и где закрепить БТ-модуль. Просто вставляете его в разъём и всё!

Модуль построен на современном чипе Qualcomm® CSR8670!

К сожалению, не смотря на это, поддержка APTX в данный момент отсутствует и «залочена» программно.
Но с другой стороны, кодек в данном случае играет не столько важную роль, ибо с модуля на процессор поступает ЦИФРОВОЙ сигнал! А это означает отсутствие лишних ЦАП-АЦП преобразований, которыми обладают подавляющее большинство BT-устройств, тоесть с этим модулем мы имеем максимально короткий тракт до процессорного чипа, а следовательно сильно выигрываем в звуке, нежели используя аналоговые входы.

Ну и немного о том, как же это всё работает и функционирует!

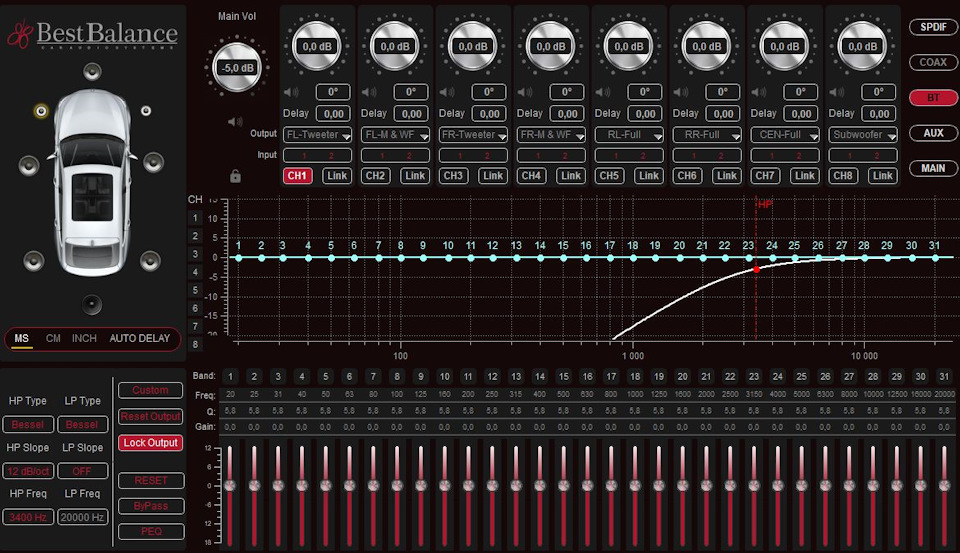

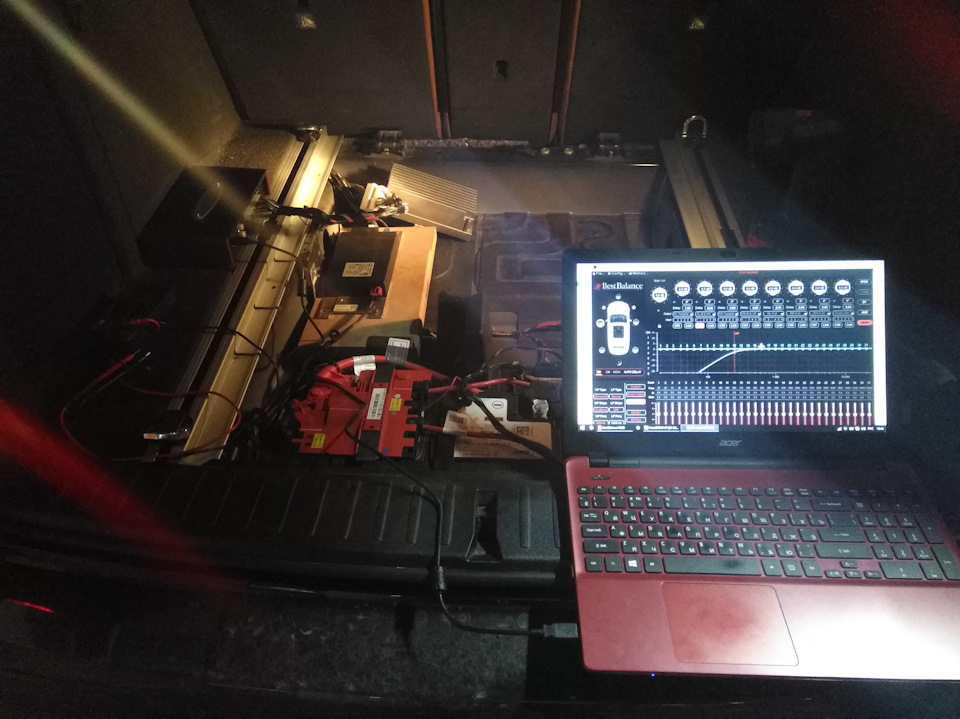

Подключившись к процессору, необходимо задать настройки на вкладке BT, если они не отличаются от ваших повседневных настроек на другом источнике — просто подгрузите файл пресета во вкладку BT и переключитесь на основной вход

А далее происходит то, что можно назвать волшебством, но грамотней назвать это «авто-переключением по наличию БТ-сигнала»:

Если основной ваш источник подключен, например, по оптике (SPDIF), то процеусь будет автоматически переключаться на BT при наличии аудио-потока (допустим на телефоне вы нажали PLAY). Также и в обратном порядке: прекратился сигнал по BT (вы нажали паузу на телефоне) — процеусь автоматом продолжил воспроизведение с основного источника.
Для переключения на BT-модуль пульт не нужен!

Ну и в конце тизерну еще одну разработку:

Скоро будет еще одна долгожданная вещица, которую мы в данный момент тестируем с Кириллом CyrillTrek — это plug-n-play интерфейс для подключения процеуся Best Balance к аудио-системам BMW Hi-Fi. Будет полная ОЕМ-интеграция за более чем в два раза меньшие финансы, нежели предлагают западные производители!

Всем хороших выходных и спасибо за внимание!

Как установить Bluetooth-модуль на стереосистему

Доброго дня, мозгочины! Многие качественные стереосистемы с великолепным звуком имеют один маленький недостаток – отсутствие Bluetoth, который впрочем, легко исправляется.

А исправляется он с помощью покупного Bluetooth-модуля и нехитрых действий, описанных в данном мозгоруководстве.

Шаг 1: Компоненты и материалы

• модуль Bluetooth xs3868
• печатная плата 3×7см
• электролитический конденсатор на 470μF
• лапки-коннекторы
• паяльник и припой
• провода

Шаг 2: Сборка платы

Посредством лапок-коннекторов припаиваем модуль к плате самоделки. Далее ориентируясь на представленную схему припаиваем конденсатор и 5 проводов:

• красный на вывод «+5В»
• черный на вывод «земля»
• белый к выводу AGND
• синий — вывод R
• зеленый -L

Шаг 3: Усилитель

Проверяем, что стереосистема отключена от сети и открываем крышку корпуса. Далее ищем любой мозгорегулятор напряжения на 5В, такой же как на картинке, он должен быть поблизости от разъемов RCA.

Шаг 4: Установка платы

Сигнальные провода (AGND, R, L) от модуля припаиваем соответственно к контактам входа RCA стереосистемы. А провода питания от модуля поделки припаиваем к регулятору напряжения (в моей системе: черный к среднему контакту, красный к правому).

Шаг 5: Антенна

К модулю допаиваем провод-антенну и выводим ее из стереосистемы. Затем соблюдая ТБ, тестируем свою мозгоподелку. Если все отлично, отключаем систему от питания, крепим плату с модулем и закрываем крышку корпуса. Если что-то не так, то проверяем качество пайки, правильность сборки схемы и т.д., то есть, устраняем неполадки.

Замечу, что провод для антенны лучше взять экранированный, который будет защищать сигнал от излучения самой системы.

Итак, мы объединили проверенное качество и новизну технологий, то есть проявили мозготалант! Так держать!
