Как сделать штроборез для газобетона своими руками

Особенности приспособлений для штробления

Штроборез для газобетона – строительное оборудование, необходимое на каждом объекте, возводящемся из ячеистого бетона. Нужен при возведении стен и внутренней отделке, для прокладки скрытых коммуникаций.

Что такое штробление по газобетону и зачем это нужно делать

• На этапе возведения стен — при изготовлении «канавок», необходимых для обустройства армирующих рядов (укладки арматуры).
• В процессе внутренней отделки – для монтажа скрытой электропроводки, интернет-кабеля, телефонной линии, локальной сети.

Виды штроборезов для газобетона

Все приспособления для штробления газобетона классифицируются на электрические и ручные. Если вопрос приобретения первого очевиден: покупка или аренда, второй возможно сделать самостоятельно. Займёт это не более одного часа.

Самые популярные проекты серии FH:

Общая площадь:

Общая площадь:

Общая площадь:

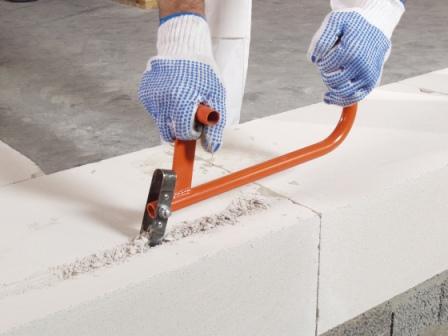

Ручные

Газобетон отличается от обычного бетона низкой плотностью, присущей ему благодаря ячеистой структуре. Эта характеристика позволяет сделать канавки нужного размера с помощью простого, ручного приспособления. Цена ручного штробореза 500-1 000 руб. или час потраченного времени, чтобы сделать его своими руками.

Электрические (фреза по газобетону для дрели)

К электрическим инструментам, применение которых возможно для штробления газобетона относится несколько вариантов:

• Электроштроборез – специальный инструмент, оснащённый двумя параллельно расположенными дисками, задающими глубину и ширину штробы. В один проход оставляет 2 полосы, промежуток между которыми легко выбивается лопаткой перфоратора или ручным способом. Цена: от 2 500 руб. Недостаток – много пыли, преимущество – возможность регулировки глубины и ширины дисков.

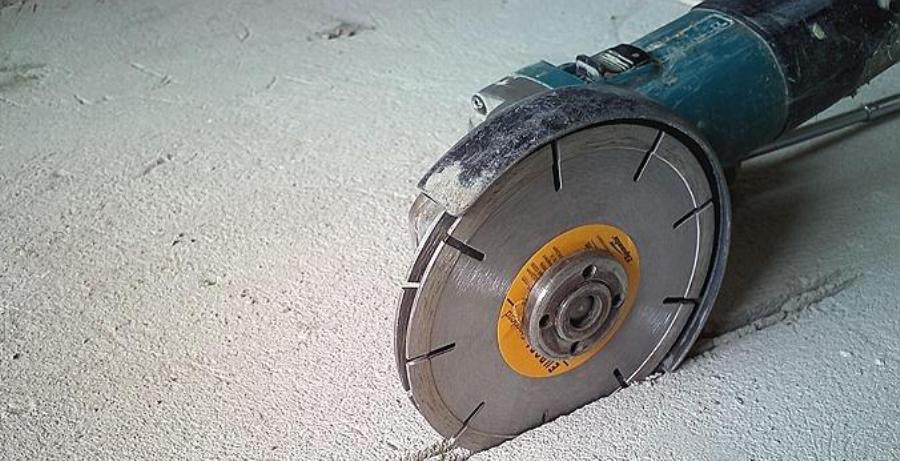

• Ручная циркулярка, болгарка – недостаток работы инструментами заключается в вероятности травматизма. При обработке неоднородного материала (прохождении кладочного шва), он может сорваться. Много пыли.
• Перфоратор, дрель – по намеченной линии, на расстоянии 15-20 мм, высверливаются отверстия. Промежутки между ними выламываются зубилом или лопаткой перфоратора. Преимущество в меньшем количестве пыли, чем при работе с электрическим штроборезом или болгаркой. Минус в неровной траектории борозд.
• Заключительный вариант считается наиболее простым и действенным способом штробления газоблока. Специальная насадка-фреза для дрели имеет преимущества всех перечисленных способов: мало пыли, прямые линии, низкая цена. При наличии самодельного станка-станины, по скорости ничем не отличается от работы с электрическим штроборезом. Единственное условие – использование мощного инструмента, постоянная боковая нагрузка на редуктор электрооборудования может стать причиной его поломки.

Как сделать штроборез для газобетона своими руками

Вопрос, как своими руками сделать штроборез по газобетону, решается очень просто. Изготовить несложное устройство можно тремя способами: со сваркой и без неё. Во всех случаях для этого можно использовать: водопроводную металлическую трубу, профилированную трубу. При наличии сварочного аппарата возможно собрать конструкцию из строительной арматуры.

Делаем штроборез с помощью сварки

• Свариваем рукоятку согласно чертежу. Верхний конец (расположенный под углом 60 °) можно загнуть или приварить. Нижняя Т-образная рукоятка – делается только с помощью сварки. Общая длина заготовки 1 000 – 1 200 мм.
• Отрезав ещё один конец трубы длиной 50-100 мм, привариваем его под углом, удобным для штробления. Диаметр полученного резака подбирается в зависимости от ширины нужной штробы. Обычно это 150-150 мм.
• При необходимости подгибаем полученный штроборез в более удобное положение.

Делаем штроборез без сварки

Самодельный штроборез без сварки изготавливается из металлической водопроводной трубы диаметром: 1 / 2, 3 / 4 или 1 дюйм (D: 21,3, 26,8, 33,5 мм.) и коронки по дереву. Заменить трубу возможно металлопрофилем 20*40 мм. Отличие от предыдущего варианта заключается в отсутствии нижней (давящей) ручки.

• Загибаем нижнюю часть трубы под нужным углом.
• В месте крепления резца делаем пропил на глубину, равную ширине режущего полотна.
• С противоположной стороны просверливаем отверстие D – 4 мм.
• Пассатижами выгибаем коронку, придаём ей форму прямостороннего треугольника с закругленной вершиной. В нижней части сверлим отверстие D – 4 мм.
• Полученную заготовку вставляем в прорезанный паз.
• Фиксируем кровельным саморезом под 8 мм. головку.

Делаем штроборез за 5 минут

Самый простой вариант инструмента делается из отрезка перфорированной строительной ленты. Устройство не подойдёт при больших объёмах, но вполне сгодится для того, чтобы сделать несколько штроб.

Изготовление штробореза по газобетону своими руками

Одно из достоинств газобетона состоит в том, что штробить его в силу высокой пористости можно простым ручным инструментом. При малых объемах работ такой способ является наиболее предпочтительным, так как при ручной обработке не образуется большого количества пыли.

Инструмент для выполнения подобных операций можно приобрести вместе с блоками, но если речь идет о разовых работах, его можно изготовить и самостоятельно.

В данной статье будет рассказано о том, как делается штроборез для газобетона своими руками и каких правил следует придерживаться при его эксплуатации.

Разновидности ручных штроборезов для газобетона

Ручной инструмент для штробления газобетона изготавливается в двух исполнениях:

1. Для обработки горизонтальных поверхностей: этот штроборез имеет короткую изогнутую рукоять и два больших фигурных держателя. С его помощью по мере возведения стены на верхней грани каждого третьего ряда блоков формируют борозды для укладки арматуры (армирование является обязательным ввиду хрупкости материала).
2. Для обработки вертикальных поверхностей: для этой разновидности инструмента характерны длинная прямая рукоять и небольшие держатели. Применяется для штробления готовых стен с целью прокладки проводки или труб малого диаметра.

Для вертикальных поверхностей Для горизонтальных поверхностей

Самый простой самодельный штроборез

Короткую борозду можно легко процарапать простейшим инструментом. Для его изготовления понадобится толстостенная труба или арматура диаметром около 20 мм. Отступив от торца на расстояние в 50–70 мм, в заготовке при помощи болгарки нужно сделать прорезь под углом в 45 градусов, примерно на 2/3 сечения.

Теперь короткую часть трубы нужно отогнуть до образования острого угла. Вот и все, инструмент готов к применению. Его короткая отогнутая часть выполняет функцию резца, а длинная — используется в качестве рукояти.

Самодельный ручной штроборез для больших объемов работ

Для более серьезных задач рекомендуется сделать инструмент с усложненной конструкцией. Вот что для этого понадобится:

• аппарат для электросварки;
• дрель со сверлами по металлу;
• болгарка или ножовка;
• труба стальная толстостенная диаметром 16 мм (важно подобрать заготовку из качественного материала и без дефектов);
• полоса или лист из стали;
• болт с двумя гайками;
• резиновый шланг или ручки от велосипедного руля.

Последовательность действий при изготовлении инструмента выглядит следующим образом:

1. От стальной трубы нужно отрезать три фрагмента длиной примерно 1000 мм, 250 мм и 70 мм.
2. Самую длинную заготовку необходимо согнуть в виде буквы «Г». Длина отогнутого участка должна быть такой, чтобы за него можно было взяться обеими руками — примерно 300 мм. Это будет рукоятка.
3. Оставшиеся две заготовки привариваем друг к другу так, чтобы получилась ручка в виде буквы «Т». Причем «ножку» нужно сделать из короткого отрезка, а «перекладину» — из длинного. Это будет вторая рукоять.
4. Теперь Г-образную деталь нужно уложить длинной частью на стол, а отогнутую короткую — развернуть так, чтобы она смотрела строго вверх. К середине, лежащей на столе трубы, привариваем вертикально установленную «ножку» Т-образной детали, только ее «перекладина» (которая имеет длину 250 мм) должна быть развернута перпендикулярно плоскости Г-образной детали.
5. Отрезок стальной полосы нужно согнуть в кольцо и соединить его концы при помощи сварки. Далее это кольцо нужно сплющить до формы овала, но так, чтобы в этот овал можно было вставить трубу, с которой производились все предыдущие манипуляции. Это будет резец.
6. В противоположных стенках резца нужно просверлить два соосных отверстия, так чтобы их ось совпадала с наименьшим диаметром овала.
7. Сверлом того же диаметра просверливаем насквозь длинную часть Г-образной детали — в самом ее конце.
8. Теперь нужно продеть просверленный конец штробореза в резец, так чтобы отверстия в обеих деталях совпали. Остается вставить в отверстие болт и закрутить на нем гайку с контргайкой.

Штроборез готов. Взявшись левой рукой за Т-образную ручку с левой же стороны, а правой — за рукоять, являющуюся короткой стороной буквы «Г», нужно упереть инструмент резцом в стену и потянуть его на себя. При этом резец провернется и упрется своей нерабочей частью (она расположена со стороны рукоятей) в трубу, на которой он зафиксирован, тогда как его рабочая сторона будет царапать газобетон.

Двигая штроборез возвратно-поступательно, можно достаточно быстро сделать штробу необходимой глубины.

Для удобства пользования на ручки инструмента можно одеть рукоятки от велосипедного руля. Если таковых под рукой не оказалось, можно сделать замену из куска резинового шланга.

Правила штробления газобетона

Чтобы сделать работу правильно, придерживайтесь следующих рекомендаций:

1. Перед тем как приступить к обработке материала, изолируйте соседние помещения от попадания пыли.
2. Убедитесь, что в штробируемой стене нет электропроводки, находящейся под напряжением.
3. Работайте только в защитных очках. Весьма желательно, также, надевать респиратор.
4. В ширину и глубину штроба должна иметь не более 25 мм, а ее длина не должна превышать 3 м.
5. Штробы в готовых стенах допускается выполнять только горизонтально или вертикально.

Минимально допустимое расстояние от проделываемой борозды до смежной стены, окна или двери составляет 150 мм. Если вдоль стены проложен газопровод, то резку газобетона можно выполнять не ближе, чем в 400-х мм от него.

Штроборез для газобетона

Полезная информация Штроборез для газобетона

А теперь смотрите. При кирпичной кладке межрядный шов достаточно велик: из-за больших размерных отклонений материала он составляет 1-1,3 см). Поэтому укладка армировочной металлической полосы толщиной 1-1,5 мм поверх кирпича никак не сказывается на результате. А вот для при кладке газоблоков (когда шов достигает всего 5 мм), наружный монтаж стальной ленты — непозволительная роскошь.

Дело в том, что газосиликатные блоки имеют незначительные линейные отклонения — +/-0,3 мм. При таком мизере стальная армированная полоса толщиной 1,5 мм станет причиной увеличения межрядного шва.

А теперь вспомним, что пористые газоблоки не слишком твёрдые и в продольном направлении отлично режутся. Поэтому разумно вырезать канавки для стержневой арматуры внутри тела стены в каждом 4-м ряду, а не прокладывать по верху металлическую ленту. Таким нехитрым способом удается минимизировать высоту шва между рядами блоков.

Ручной штроборез для газобетона

Итак, если аргументы в необходимости такого инструмента вами приняты, чтобы обзавестись штроборезом для газобетона, имеется 2 варианта: его можно купить или сделать самостоятельно. Для этого потребуется решить, каким приспособлением желаете работать: ручным или электрическим?

Скажем сразу: ручной штроборез для газобетона стоит не так уж много. Но он все же «стОит». Поэтому если необходимо возвести небольшой сарай или гараж, почему бы не попробовать сэкономить на таком, достаточно простом инструменте и не сделать ручной штроборез для газобетона своими руками?

Итак, чтобы соорудить простейший бороздорез (так другой раз называют штроборез), необходимо взять трубу или арматуру диметром около 2 см. Дальше согните ее П-образно. Расстояние между режущими полками должно составлять сантиметров 20-25. Концы полок срежьте болгаркой под углом 45 градусов. А верхнюю часть согнутого приспособления отогните, под острым углом.

Эта часть штробореза для газобетона своими руками будет являться ручкой. Данное приспособление — простейший вариант ручного инструмента для вырезания бороздок в ячеистых блоках. Но можно сделать более удобную конструкцию. Для этого необходимо:

1. П-образно сварить (или согнуть) трубу диаметром около 2 см так, чтобы длина верхней части равнялась: ширине стены + 1 см. Длина загиба должна быть не менее 20 см.
2. К средине этой детали приварить такую же трубу под углом 50-60 градусов. Длина трубы должна быть около 1,5 м (она будет ручкой).
3. Отступив от краев П-образной детали на расстояние 8-10 см, следует приварить, срезанную под углом 45 градусов, трубу диаметром 2 см. Длина данного элемента должна быть где-то 7-8 см.
4. С помощью сварки соединить П-образную скобу с ручкой стальными укосинами (трубами или прутьями диаметром до 2 см).

Как сделать электрический штроборез для газобетона своими руками

Скажем сразу — электрический штроборез для газобетона — вещь не дешевая, но зато более производительная, чем ручной аналог. Даже для постройки собственного дома (что уж говорить о постоянном строительстве ячеисто блочных строений), неплохо бы иметь именно электрическую версию данного инструмента.

Чтобы сэкономить на затратах (денежных, временных и силовых), сделать электроштроборез для газобетона своими руками можно на основе обычной пилы-болгарки. Для этого понадобится еще один диск. Он крепится к первому (обычному) с помощью контргайки и гайки (для крепежа), а также промежуточной дистанционной гайки между режущими инструментами.

Чтобы не задохнуться от газоблочной пыли, исходящей от блоков в процессе резания, на «болгарке-штроборезе» рекомендуем сделать защитный кожух, направляющий пылевую струю в сторону от работающего.

Пылеотводящую конструкцию делают на задней части кожуха (поскольку диски в болгарке вращаются назад). Для этого с помощью хомутов крепят трубу, отрезанную под углом 45 градусов, и загибают ее. Таким образом вращению диска труба не будет препятствовать. Теперь патрубок от пылесоса присоединяют к трубе. И это все! Осталось только иметь переходник или 2 розетки, куда сможете подсоединить болгарку и пылесос.

Как видите, даже электрический штроборез для газобетона своими руками сделать не так уж сложно. А уж работать таким инструментом вообще — одно удовольствие. Изготовив однажды такое приспособление, вы сможете не только без особых усилий прорезать канавки для арматуры в газосиликатной стене, но и делать их в кирпиче и даже в бетоне (если возьмете диски с алмазными или победитовыми напайками).

Если наши рекомендации помогут вам недорого и быстро сделать штроборез для газобетона, будет очень рады. Впрочем, также с огромным удовольствием примем заказ на доставку газобетона на вашу стройплощадку. Поэтому звоните, нам есть что предложить!

Как сделать штроборез для газоблоков своими силами?

Газоблоки отличаются мелкоячеистой структурой, благодаря чему имеют небольшой вес и хорошо удерживают тепло внутри помещений. На разных этапах кладки возникает необходимость создания отверстий и борозд в теле блоков. Они требуются для прокладки арматуры, коммуникационных труб и электрической проводки. При выполнении таких работ используют штроборез или бороздодел. Это мощные профессиональные инструменты, которые стоят недешево.

1. Виды штроборезов
2. Изготовление ручного приспособления
3. Сборка электрического прибора
4. Как сделать насадку из болгарки?
5. Цена готовых моделей

В частном строительстве применяются два типа:

• Ручной – имеет прямую или изогнутую форму рукоятки. Оснащается двумя держателями для рук. Штроборез с прямой ручкой целесообразно использовать для вырезания точных ровных пазов и отверстий на вертикальных поверхностях. Вариант с изогнутой ручкой отличается наличием двухстороннего резца, закрепленного болтовым соединением. Это создает максимальное удобство при обработке горизонтальных поверхностей. Мастер обеспечивает равномерное распределение нажима на газоблоки.
• Электрический – прибор небольших размеров с резиновыми валиками, облегчающими его перемещение по поверхности. Штроборез оснащается удобными ручками и двумя алмазными дисками, которые приводятся в движение встроенным электромотором. Глубина штробы и расстояние между резцами регулируется количеством втулок на шпинделе. Бороздоделы функционируют с одним отрезным диском.

Особенности применения

Электрические отрезные машины отлично подходят для штробления конструкций из кирпича, бетона и других твердых материалов. Их покупка оправдана в случае частого использования или проведения масштабных работ.

• Мощность 900-2500 Вт – от этого показателя зависит производительность: чем больше диаметр диска, тем выше мощность.
• Регулировка расстояния между резцами – дает возможность устанавливать определенную ширину канавки.
• Диаметр режущих дисков 150-230 мм (редко 125 мм) – задает максимальную глубину.
• Плавный запуск – препятствует резким рывкам при включении прибора и снижает нагрузку на электромотор.
• Пылеудаление – в заводских агрегатах предусматривается подключение строительного пылесоса.

В результате одного прохода в стене образуются две глубокие параллельные прорези, расположенные на заданном расстоянии друг от друга. После этого лишний материал между ними выбивается при помощи перфоратора.

Применение штробореза требует особых навыков при резке газоблоков. В процессе действия электрический прибор издает большой шум и создает много пыли. Мастер обязательно использует средства индивидуальной защиты – очки, наушники, респиратор.

Как самому сделать ручной штроборез?

Понадобится отрезок прочной трубы или толстого прута длиной не менее 1 метра и диаметром около 20 мм. С одной стороны отступить от края на 60-80 мм и выполнить косой надрез (под 45 °) болгаркой. Затем отогнуть верхнюю часть так, чтобы образовался острый угол. Короткая часть служит резцом, длинная – выполняет функцию рукоятки.

Для ручного прибора более сложной конструкции придется приобрести или арендовать сварочный аппарат. Для удобства сборки предварительно делают чертеж с расчетом параметров и углов.

• Выбрать 2 арматурных прутка разной толщины. Больший диаметр предназначается для рукоятки. Уложить отрезки друг на друга перпендикулярно и соединить методом сварки.
• Из небольшого фрагмента стальной трубы (длина – 100-150 мм, диаметр – 20-30 мм) изготовить рабочую часть. Для этого края обрезают болгаркой под острым углом.
• Готовый двухсторонний резец приварить к основанию так, чтобы углы находились с внешнего края.

Как изготовить электрический штроборез?

Для этого понадобится собственно сам электроинструмент, 2 алмазных диска, втулка 20-30 мм и дополнительная удлиненная гайка. Схема сборки состоит из двух этапов:

1. Один режущий диск надеть на ось болгарки обычным способом и затянуть крепежной гайкой.

2. Сверху поставить втулку и наложить второй диск. Торцевым ключом ввинтить крепежную гайку. Чтобы регулировать ширину борозды, используют втулки разного диаметра.

Недостатки самодельных приборов

• Главным минусом является низкий коэффициент отдачи и шум. Пыль разлетается по всему помещению. Это ухудшает условия и наносит вред здоровью мастера.
• Чтобы повысить эффективность самодельного агрегата, нужен мощный промышленный пылесос.
• Если на одной оси болгарки не получается надежно закрепить оба диска, то каждую канавку приходится прорезать в несколько этапов. Это замедляет скорость работы и увеличивает количество пыли.
• Штроборез, изготовленный на основе болгарки, не позволяет точно отрегулировать ширину между режущими дисками. Результат может оказаться неудовлетворительным.
• Заводские бороздоделы оснащаются специальной системой охлаждения. В самодельных устройствах такой возможности нет. Во время их эксплуатации нужно делать регулярные перерывы.
• Инструменты являются потенциально опасными. Большинство людей невнимательно читают инструкцию и часто пренебрегают правилами техники безопасности.

Как сделать насадку на штроборез из болгарки?

Для решения проблемы отведения пыли к самодельному прибору прикрепляют защитный кожух с трубкой для промышленного пылесоса. Насадку можно приобрести в готовом виде или изготовить своими руками. Для этого понадобится кастрюля с диаметром дна, совпадающим с алмазными дисками (125-150 мм). В качестве опоры выбрать фрагмент профильной трубы 40/60. Для боковин использовать листовой металл.

• В верхней части стенки кастрюли прорезать отверстие 40-45 мм для шланга и болгарки.
• На противоположной стороне корпуса приварить ручку-держатель.
• Для удобства пользования к кожуху прикрепляют ролики. Их фиксируют шайбами, которые одновременно обеспечивают устойчивость всего агрегата.
• К верхнему отверстию корпуса приварить кусок трубы диаметром 35 мм и длиной 40 мм. В результате получится патрубок пылеотвода. Его плотно соединить со шлангом электрического пылесоса, тогда пыль будет сразу всасываться внутрь.

Вместо кастрюли также используют алюминиевый лист, пластиковый контейнер или разрезанный бутыль. Перед началом штробления газоблоков тщательно проверьте все узловые соединения самодельной конструкции.

Выбирая в магазине штроборез для резки газоблоков, посоветуйтесь с консультантами. Они порекомендуют инструмент оптимальной мощности и диаметра дисков. В число основных параметров входит количество оборотов, глубина и ширина среза.

Название	Мощность, Вт	Цена, рубли
Makita SG-1251J	1400	26700-32300
Makita 4114S	2400	28900-36200
Bosch GNF 20 CA 0.601.612.508	900	29500-35500
Bosch GWS 24-300 J 0.601.364.800	2400	38500-49000
Фиолент Б2-30	1600	5600-6900
SPARKY FK 302	1200	12000-15100

Цена зависит от компании производителя и набора технических характеристик. Для экономии бюджета при строительстве небольшого частного дома из газоблока можно купить ручной прибор. При покупке желательно поинтересоваться, какой получается диаметр отверстий. Стоимость штробореза с ручным управлением составляет 500-1200 рублей.
