Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться.

Электромонтажные клеммы и соединители WAGO предлагают оптимальные решения для монтажа любого продукта — как в распределительных коробках, так и блоках. Вставное соединение однопроволочных проводников, например, в наших соединителях для распределительных коробок, экономит время и деньги.

• Быстрый и простой монтаж
• Клеммы и соединители для решения любых задач
• Минимальные требования к площади обеспечивают высокую плотность проводки
• Чётко организованная проводка в распределительных шкафах и коробках
• Установка без технического обслуживания
• Всегда безопасные соединения

Как выбрать:

В соответствии с типом проводов, для которых предназначены клеммные колодки WAGO, размером сечения проводов, предназначением и способом применения клеммы разделены на разные серии. По цифровому обозначению серии в каталогах продукции WAGO подбирается модель зажима с требуемыми характеристиками.

Наиболее популярны изделия:

1) Клеммы для осветительного оборудования серия 224

• Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
• Простой монтаж проводки без инструментов особенно удобен при проведении работ на высоте.
• Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор).

2) Универсальные соединительные клеммы для всех типов медных проводников серия 221

• Подключайте проводники любого типа без предварительной подготовки
• Комбинируйте проводники любых типов и размеров
• Простой в использовании рабочий рычаг для бесконтактного подключения
• Способность проводить большие токи до 32 А
• Благодаря фиксирующему держателю идеально подходит для применения в распределительных устройствах
• Для соединения однопроволочных, многопроволочных и тонких многопроволочных проводников
• Экономия времени для монтажников и производителей оборудования
• Более быстрое подключение приборов с высоким уровнем энергопотребления
• Клеммы на 4 мм² (до 32, А) используются для соединения тонких многопроволочных проводников сечением от 0,14 до 4 мм², а также однопроволочных и многопроволочных проводников сечением от 0,2 до 4 мм².

3) Универсальные соединительные клеммы для всех типов медных проводников серия 222

Клемма Wago данной серии применяется для подключения проводников в распределительной коробке, подключения светильников, индивидуального подключения низковольтных осветительных систем, соединения предустановленных элементов, например, в мобильных домиках, для подключения жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого. Каждый проводник имеет одно клеммное место и не повреждается в результате монтажа. Корпуса клемм имеют тестовые гнезда для всех стандартов измерительных щупов. Монтаж клемм не требует использования инструментов. Надежность контактов клеммы исключает короткое замыкание и разогрев в точке соединения. Клеммы на 2.5 мм² (до 32, А) используются для соединения однопроволочных и многопроволочных проводников сечением от 0,08 до 2.5 мм².

4) Соединители для распределительных коробок серий 2273 и 773

• Компактные размеры
• Быстрый монтаж проводки за счет простой вставки одножильных проводников
• Подключение проводников без инструментов
• Благодаря фиксирующему держателю идеально подходит для применения в распределительных устройствах
• Многоразовое применение
• Прозрачный корпус позволяет убедиться, что проводник вставлен правильно

Как правильно пользоваться:

Пользоваться неразъемными клеммами WAGO серий 773, 2273 очень легко — вам нужно лишь зачистить конец провода и вставить его в рабочее отверстие клеммы. При этом входящая в состав устройства пружина срабатывает и намертво зажимает провод.
К недостаткам неразъемных моделей можно отнести менее широкие возможности — таким способом можно соединять лишь монолитные (одножильные) провода. Если уж возникла необходимость соединения многожильных проводников, то их концы сначала нужно подвергнуть опрессовке.
Многоразовые клеммники WAGO серий 221, 222, 224 подходят для соединения любых проводов, причем оба провода могут различаться по техническим характеристикам — разное количество жил, разный диаметр и даже количество проводников.
При использовании многоразовых клемм каждый проводник вставляется в отдельное отверстие. Сначала зачищается старая изоляция на 1–1,5 см. Затем нужно приподнять оранжевый зажимы в серии 221 и 222, вставить провод в разъем и отпустить зажим. Все очень просто, больше вам ничего делать не придется. При соединении многожильных проводников нет необходимости в опрессовке. Кстати, с помощью оранжевого зажима можно быстро разъединить контакт для проведения диагностики цепи.

Присоединяйтесь

Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.

Wago 2273 202 как пользоваться

Выполняя проводку в доме, следует особо уделить внимание соединению проводов в распределительной коробке. Согласно ПУЭ в распределительных коробках допустимо использовать: скрутку с последующей пайкой, скрутку с последующей сваркой, клеммники и зажимы. В этой статье мы поговорим, как правильно использовать самые распространенные клеммники WAGO.

Одноразовые клеммники WAGO серии 773 и 24773

Такие клеммники являются неразборными и предназначены для соединения одножильных медных и алюминиевых проводов. Различить какой WAGO разъем серии 773 предназначен для какого проводника очень легко:

Так для медных проводников внутри клеммы нет специального наполнителя (пасты). И корпус клеммы имеет цветное исполнение.

А Ваго разъем для соединения алюминиевых жил, имеет специальное наполнение, которое снимает и препятствует дальнейшему образованию оксидной пленки. А внешний корпус имеет либо серое, либо черное исполнение.

Соединение жил происходит очень просто. Для этого с помощью инструмента снимается изоляция определенной длины. Кстати насколько нужно зачистить жилу определить очень легко: на каждой клемме есть специальная мерка, где указана длина снимаемой изоляции.

Затем зачищенные жилы просто вставляются в разъем до упора. Все, соединение готово и не нужно производить никаких дополнительных мер по изоляции соединенного проводника.

Примечание. Соединять WAGO разъемами можно и гибкие проводники, только предварительно нужно опрессовать концы жил.

Некоторые специалисты утверждают, что выполненное такими клеммами соединение можно «аккуратно» разобрать и потом повторно использовать. Так вот, так делать нельзя в принципе.

В процессе разборки такого соединения может повредится внутренний прижимной механизм и вновь собранное соединение может греться (из-за плохого контакта), что может привести к негативным последствиям.

Многоразовые клеммники WAGO серии 222 и 221

Пожалуй, эти серии наиболее популярны среди мастеров из-за своей универсальности. С помощью таких клеммников можно соединять медные провода как многожильные, так и одножильные сечением до 4 квадратных миллиметра.

Процесс соединения выглядит следующим образом:

Зачищаем жилу на необходимую длину (нужная длина указана непосредственно на корпусе самой клеммы);

Отжимаем рычажки на самой клемме;

Вставляем до упора зачищенный провод и опускаем рычажки на клемме.

Все наше соединение полностью готово.

В принципе с помощью клеммников серии 222 и 221 можно соединить и алюминиевые проводники и даже выполнить соединение алюминия и меди, но для этого придется приобрести специальную пасту и самостоятельно наполнить ею внутреннюю область клеммника.

Клеммники серии 224

Данная серия специально предназначена для соединения алюминиевых и медных проводников. Так как с одной стороны разъем наполнен специальной пастой для снятия окислов с алюминиевой жилы, а с другой стороны зажим CAGE CLAMP, в котором надежно фиксируется как одножильный, так и многожильный медный провод.

Процесс соединения ничем не отличается от вышеописанного.

Заключение

Клеммы ваго — это идеальный вариант для монтажа линий освещения и линий с низкой нагрузкой. И такие соединения будут служить достаточно долго, единственное условие — это строгое соблюдение инструкции. Это все, что я хотел вам рассказать о том, как правильно пользоваться клеммами WAGO. Если статья оказалась вам полезна или интересна, то оцените ее лайком. Спасибо за ваше внимание!

Основные характеристики WAGO. Способы использования, разные виды

Для создания надежного электрического соединения двух или больше проводов в одной точке, используют специальные монтажные приспособления, называемые клеммниками.

В последнее время очень популярными стали клеммники от немецкой фирмы Wago, имеющей более чем полувековой опыт создания контактных систем, предназначенных для монтажа и подключения электрических проводников различного сечения.

В быту и среди электриков особенную популярность завоевали клеммники Wago 222-ой и 773-ей серии, благодаря надёжному контакту и простоте монтажа.

Поэтому, услышав от электромонтёра словосочетание «клеммники ваго», можно быть уверенным, что он имеет в виду соединители из данных серий, хотя продукция Wago славится разнообразным ассортиментом электротехнических изделий, разрабатываемых инженерами данной компании, которые придерживаются особой концепции, можно сказать философии в своих инновациях.

Для того чтобы понять технологию подключений фирмы Wago в глобальном масштабе, и разобраться с работой конкретного устройства в частности, нужно ознакомиться с основными принципами мировоззрения ведущих специалистов данной компании.

Инновационная философия

Всё время, начиная от основания в 1951 году, до сегодняшнего момента, компания Wago ищет свой путь развития, отказавшись от винтовых соединений, отдав предпочтение самозажимающимся пружинным зажимам, которые соответствуют критериям особой философской концепции данной фирмы: безопасное вибростойкое надёжное необслуживаемое зажимное электрическое соединение при любой квалификации специалиста, осуществляющего монтаж.

Все тезисы данной концепции выполняются благодаря инновационной технологии, в которой прижимающее подключаемый провод усилие конструктивно запрограммировано в самом пружинном зажиме, и не зависит от действий электрика.

Зачастую подключение зачищенных от изоляции проводников не требует никаких дополнительных инструментов. Данная концепция прослеживается почти во всех продуктах от Wago, в которых весь порядок подключения сводится к простым действиям:

• вставить провода в гнезда (для одноразовых клеммников);
• или вставить провода в отверстия и защёлкнуть защёлку (для многоразовых универсальных зажимов).

Клеммники Wago условно можно разделить по способу подключения проводников на несколько категорий:

• Одноразовые самозажимающиеся клеммы, используемые для однократного создания с помощью одножильных проводов постоянного электрического соединения, не требующего дальнейшего обслуживания. Допускается применение многожильных проводников при условии их опрессовки специальными гильзами. Подключение осуществляется способом проталкивания до упора очищенного от изоляции провода. Демонтаж провода из такого клеммника возможен, но нужно приложить определённые усилия, и есть риск сломать провод и клемму;
• многоразовые универсальные зажимы, применяемые для многократного создания разборных электрических подключений различных по диаметру и конструкции токонесущих жил кабелей. Такие клеммники хорошо зажимают тонкожильные проводники, благодаря особой, запатентованной конструкции зажимного механизма CAGE CLAMP ® (зажим клетка), способного поддерживать необходимое усилие фиксации в широком диапазоне поперечных сечений зажимаемых с помощью специального рычага проводов.
  Демонтаж кабеля происходит при открытии встроенного фиксирующего рычага, или вставляемой отвертки, которая оттягивает зажимной механизм;
• зажимы по технологии FIT CLAMP поддерживающие способ подключения проводников без снятия изоляции, а также их демонтаж и повторный монтаж;

Ассортимент продукции Wago

В одном коротком обзоре невозможно охарактеризовать весь ассортимент и технические характеристики представленной компанией продукции, с детальным описанием способа монтажа, но стоит ознакомиться с неполным перечнем предоставляемых компанией Wago товаров, расположенном в порядке популярности данных коннекторов среди широкой категории потребителей:

• клеммы строительно-монтажные для многожильных проводников, серия 222;
• клеммы для одножильных проводов, серия 773;
• клеммники для подключения различных по строению жил кабелей с разных сторон, серия 224 (применяются в основном для монтажа электроосветительных приборов);
• Миниатюрные клеммы для распределительных коробок, серия 243;
• Клеммники, предназначенные для установки на DIN рейку, с технологиями подключения FIT CLAMP,CAGE CLAMP. Могут иметь встроенный предохранитель, размыкатель, сигнальный светодиод;
• Многополюсные клеммные колодки;
• Распределительные клеммы, совмещающие винтовые и пружинные зажим;
• Многоуровневые коннекторы, предназначенные для создания сложных монтажных соединений;
• Клеммники для печатных плат, различных серий, позволяющие производить одноуровневый и многоуровневый монтаж без инструмента или с помощью отвертки;
• Мультиштекерные системы, предназначенные для работы в составе радиоэлектронной аппаратуры;
• Сложные матричные системы соединительных клемм;
• Коммутационные системы X-COM для работы в промышленных установках;

Кроме того, компания Wago выпускает различное защитное и измерительное оборудование, электроинструмент, маркирующие приспособления.

Чтобы узнать технические характеристики вышеприведённого электротехнического оборудования и ознакомиться с полным списком выпускаемой продукции, нужно зайти на официальный сайт компании, или связаться с её представителями.

Понимание сути электрического контакта

Прежде, чем приступать с процессу монтажа, нужно принять во внимание, что однополюсный клеммник является одним электрическим контактом для нескольких проводов, которые по одному вставляются в предусмотренное для этого гнездо.

Нет никакой гарантии, что будет надёжный электрический контакт при одновременной установке двух или более проводников в одно монтажное отверстие клеммника.

И что совершенно недопустимо, так это подключение на один зажим разных линий сети, например фазы и ноля – короткое замыкание будет однозначно.

Применяя зажимы Wago, нужно выбирать их соответственно сечению подключаемых проводов и номинальному току, который будет через них проходить. Только в этом случае гарантирована надёжная и долговечная работа данных коннекторов. Также нужно опасаться подделок, наводнивших рынок из-за огромной популярности продукции Wago, которая способна соединять провода с сечением от 0,08 мм² до 95 мм².

Конкретный пример подключения

Для того, чтобы понять, как применять соединительные клеммы Wago, нужно разобрать несколько примеров подключений клеммников из популярных серий.

Для специалиста, мельком взглянувшего на вышеприведённые картинки, процесс становится интуитивно понятным, благодаря продуманной технологии.

Но для новичков в электротехнике будет полезной пошаговая инструкция для того, чтобы без проблем использовать клеммники Wago, делая соединение проводов в распределительной коробке или подключая люстру.

• Приобрести нужное количество клеммников Wago 222 серии;
• Перед работой обязательно обесточить домашнюю электросеть;
• Отрыть пальцами все рычаги на клеммнике – можно убедиться, что зажимающая пластина отошла, позволяя проводу свободно расположиться в монтажном гнезде;
• Вставить до упора зачищенную токонесущую жилу одного из соединяемых проводников в отверстие клеммника, и придерживая провод, защёлкнуть рычаг;
• Описанный процесс повторить для остальных проводов, соединяющихся в данном коннекторе;
• Проверить надёжность и правильность подключения;
• Таким же образом сделать электрический контакт для остальных подключаемых проводов, ещё раз проверить собранную схему, включить напряжение и пользоваться плодами своего труда.

Использование клеммников других серий

Подобным образом можно применить клеммники Wago из серии 773, вставляя провод до упора в монтажное гнездо. Поскольку в этом случае демонтаж будет затруднительным, нужно быть максимально уверенным в правильности подключения и следить, чтобы провода были оптимальной длины, иначе они не поместятся в коробке.

Для надёжного подключения алюминиевого провода следует использовать специальную токопроводящую пасту Wago. Некоторые клеммники из данной серии продаются уже наполненные этой пастой, они имеют серый цвет.

Электромонтаж с помощью миниатюрных клемм принципиально не отличается от вышеописанного процесса.

Для подключения колодок и клемм, требующих специальной отвертки, не имея таковой, можно подпилить обычную отвертку, подогнав под соответствующие размеры.

Использовать универсальные многоразовые клеммники будет особенно удобно при создании временных электросетей, причём сделано это будет намного быстрей и аккуратней, по сравнению с обычной скруткой.

Но, если сеть эксплуатируется на пределе своих возможностей, то будет греться сам провод в месте контакта, в этом случае использование запаянной, сваренной или опрессованной скрутки будет предпочтительней. Для надёжной работы клеммников нужно чтобы проводники были защищены автоматом соответственно их сечению.

Клемма на 2 дроти WAGO 2273-202 (24А/0,5 — 2,5 mm2-без пасти (Німеччина)

Компанія здійснює повернення та обмін цього товару відповідно до вимог законодавства.

Терміни повернення

Повернення можливе протягом 14 днів після отримання (для товарів належної якості).

Зворотня доставка товарів здійснюється за рахунок покупця.

Возврат товара возможен только при условии полной комплектации товара и без повреждений (наличии оригинальной упаковки и чека).Если товар находится в специальных боксах-на которых есть пломба(автомобильные лампы), при вскрытии бокса-товар возврату не подлежит. Лампы накаливания возврату и обмену не подлежат. Медицинские товары обмену и возврату не подлежат

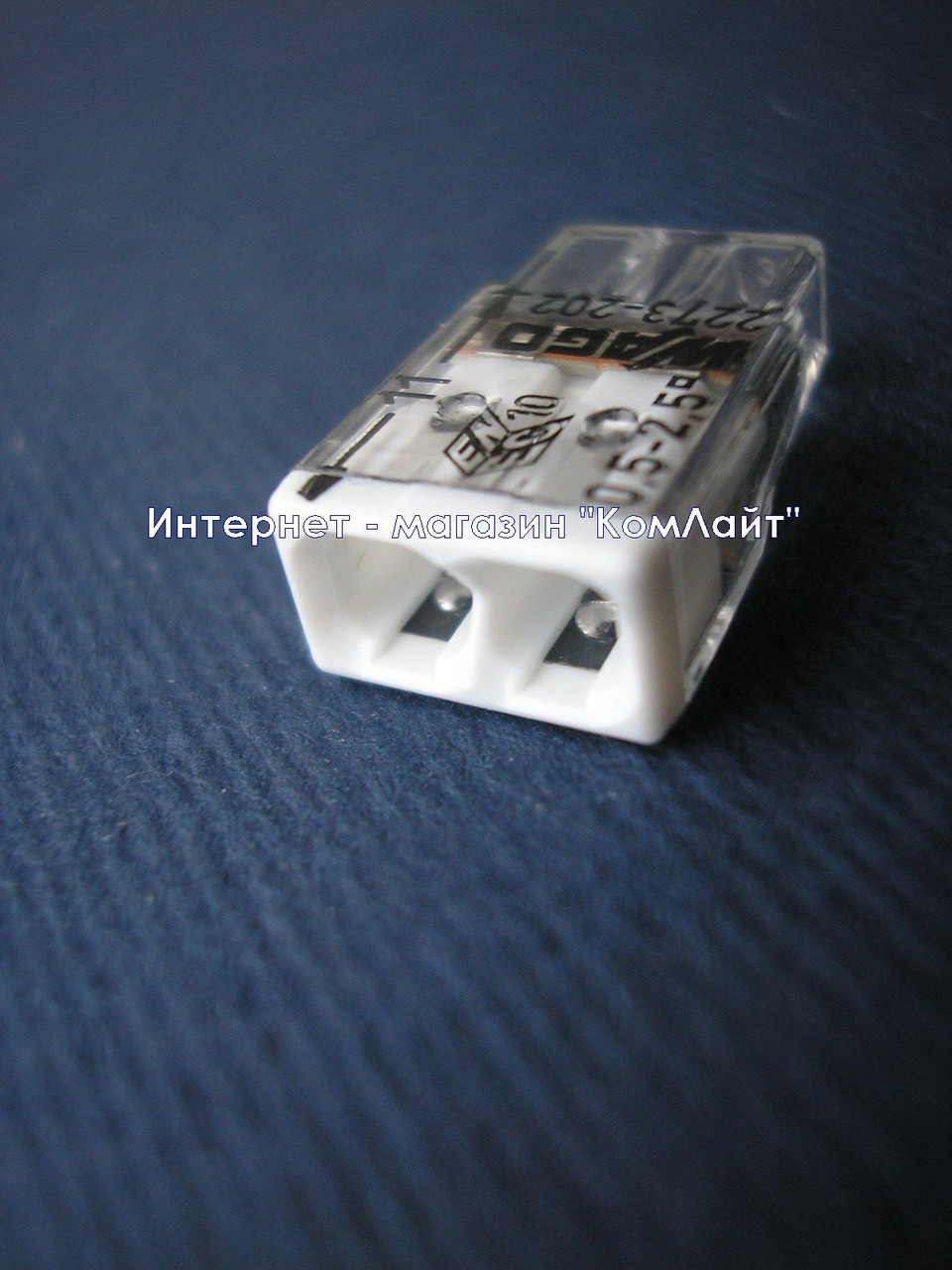

Монтажна самозатишна клема Wago 2273-202 серії COMPACT, дозволяє з’єднати між собою два монолитні кабелі або проводу номінальним перерізом від 0,5 до 2,5 мм2. За допомогою клемів WAGO 2273-202 Можна з’єднати провідники різної сечі.
