Самодельный дремель своими руками
В предлагаемой вашему вниманию статье рассказывается о том, как сделать дремель самому.
Иногда случается так, что в голову приходят идеи, которые невозможно воплотить в жизнь без определенных инструментов. Для умельца нет ничего хуже, чем осознавать собственное бессилие в такой ситуации.
Одним из инструментов, о которых мечтают люди, не обладающие достаточным количеством финансов, является дремель. И, если на его покупку не хватает денег, то почему бы не сделать его самому?!
Материалы и инструменты:
Батареи 9В (2 шт.)
Разъемы для батарей 9В (2 шт.)
Переключатели (для включения инструмента и выключатель питания)
Изоляционная лента
Электродвигатель 9-18В
Монтажные провода, желательно черного и красного цветов
Кусачки и инструмент для зачистки проводов
Картон (2-3 листа)
Ножницы
На одном из изображений вы можете видеть клей, но он не понадобился – его с успехом заменила изолента.
Нам нужно соединить все элементы схемы в цепь, чтобы получившийся в итоге дремель заработал.
Возьмите отрезок красного провода, разделите его на три части, зачистите концы и последовательно соедините им переключатели и двигатель.
После этого возьмите разъемы для батарей и зачистите концы проводов, идущих от них. Скрутите вместе «плюсы» от каждого разъема и красный провод, соединяющий двигатель и переключатели. Заизолируйте места соединения лентой.
Затем возьмите отрезок черного провода и, также зачистив концы, скрутите его с черными («минус») проводами, идущими от разъемов. После чего присоедините получившийся удлиненный черный провод к двигателю, замкнув цепь.
Скрутите картон вокруг двигателя и закрепите его отрезком изоленты.
Прикиньте на полученном корпусе, где будет удобней разместить переключатели. Разместите их так, чтобы включить дремель можно было большим пальцем, а питание включалось мизинцем. Прорежьте при помощи ножниц отверстия такого размера, чтобы туда свободно поместились переключатели.
Затем заклейте края отверстий изолентой – так конструкция будет выглядеть аккуратней, а переключатели – плотней сидеть в своих гнездах.
Присоедините батареи к разъемам, болтающимся с тыльной стороны картонного корпуса, и закрепите их лентой. Если корпус не выглядит достаточно прочным, чтобы зафиксировать все элементы, добавьте еще картона.
Поздравляем! Вы собрали половину дремеля своими руками.
Осталось решить проблему с битодержателем. Нам понадобится эпоксидная смола, шприц, нож и сверло или резец, который необходимо закрепить на инструменте.
Наберите в шприц эпоксидной смолы, смешанной с отвердителем. Постарайтесь избежать пузырьков.
Введите в шприц ось двигателя и подождите, пока смола не затвердеет.
Итак, мы имеем кусок пластика на оси двигателя.
Включите наш самодельный дремель и при помощи ножа, срезая лишнее, придайте пластику форму конуса.
Теперь нам предстоит ответственный шаг – необходимо просверлить отверстие по центру конуса.
После этого у нас имеется великолепный битодержатель. Можно вставлять сверло и тестировать его работу. Зафиксировать сверло можно суперклеем. Он не слишком хорошо клеит металл, поэтому сверло на дремеле можно будет заменить. Можно сделать для каждого сверла отдельный держатель, ведь материалы не являются дорогими.
Автор утверждает, что точность инструмента весьма высока и превосходит дешевые граверы и дрели.
По итогам мы получили самодельный дремель, собранный полностью своими руками. Он, конечно, не обладает прочностью и точностью дорогих фирменных инструментов. Но вполне сгодится в случаях, когда вы стеснены в средствах, но для работы вам просто необходим.
- lefthander
- 15 мая 2012, 12:18
Мини дрель для сверления, гравировки и шлифовки из подручных материалов своими руками
Гравёр — одна из необходимейших вещей. Он может резать, точить, шлифовать, полировать, гравировать и т.д. Этот небольшой самодельный гравёр может делать все вышеописанные вещи. Он прост в сборке и очень мощен. Также он работает как от адаптера, так и от аккумуляторов. К тому же, сделать бормашину (мини дрель, дремель) для мелких работ своими руками знающим людям достаточно просто
Шаг 1: Список
Вы можете найти всё необходимое для бормашины дремель по ссылкам, либо купить аналоги в местных магазинах.
Компоненты
- Зажимной патрон от дрели ссылка или ссылка
- DC мотор ссылка
- Выключатель ссылка
- Провод (я использовал стандарт 18 AWG) ссылка
- Эпоксидка ссылка
- Болты ссылка
Приспособления
- Диск для резьбы по дереву ссылка
- Абразивный диск ссылка
- Битка для дрели ссылка
- Битка для шлифовки ссылка
Шаг 2: Проектирование
Первым делом я начал думать о корпусе для мотора, я замерил его диаметр и высоту, а также длину штифта. Затем в Fusion 360 я начал проектировать корпус. В него я добавил отверстие для выключателя и отверстия для вентиляции.
Шаг 3: Печать корпуса
Вот ссылка на модель моего корпуса:
Я создал его при помощи Cura со следующими настройками: температура 195 градусов Цельсия, скорость 85 мм/с, балки и поддержки отключены, высота слоя 0.2, infill 20%.
Шаг 4: Лужение проводов
Для проекта я использовал провод 18 AWG — он выдерживает большую силу тока. Перед спаиванием, я решил залудить провода.
Чтобы залудить провод, прикоснитесь на секунду-две к его концу кончиком паяльника, затем нанесите припой на провод. Припой должен свободно покрыть кончик провода. Если на самом конце провода образовалась большая капля припоя — просто откусите её.
Шаг 5: Припаиваем моторчик
Мой моторчик способен работать при вольтаже до 24V. Я залудил его клеммы и припаял приготовленные в предыдущем шаге провода.
Шаг 6: Припаиваем выключатель
Следующим шагом будет присоединить выключатель. Продев провода в отверстие, я припаял их к выключателю. Чтобы уберечь девайс от замыканий, я изолировал всё термоусадкой. В конце концов, я установил выключатель на место.
Шаг 7: Наносим клей
Для закрепления моторчика на месте, я использовал эпоксидку. Чтобы подготовить клей, нам нужно смешать равное количество смолы и затвердителя. Клей посадит моторчик на своё место намертво, но для его высыхания понадобиться время. Либо вы можете просто закрепить моторчик болтами.
Шаг 8: Завершение
Я поместил моторчик в корпус, вытащил провода и закрыл заднюю крышку. Перед тем, как эпоксидка высохла, я всё же решил обезопасить себя, просверлив пару отверстий в корпусе и прикрутив моторчик на винты. Далее я закрепил зажимной патрон от дрели на моей самодельной бормашине, выравнивание его по оси вращения штифта мотора заняло некоторое время.
Шаг 9: Тесты производительности
После проведенных тестов, можно утверждать, что самодельный дремель сверлит дерево и пластик, режет металлические гвозди и болты, гравирует, шлифует.
Олег Самоделов
Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
Минидрель своими руками
Привет, Хабр!
Время от времени случается необходимость сделать печатную плату. И вроде ничего сложного, лазерно-утюжная технология позволяет все сделать аккуратно и эстетично, однако просверлить отверстия для элементов всегда было проблемой. Раньше одалживал дрель, но вот появилось время и желание наконец-то таки обзавестись своей. Пробежавшись по магазинам цены несколько расстроили, от 1000р. и выше. Вроде и не много, но студенческий период особо к тратам не располагает. Что ж, пора порыться в закромах и посмотреть что там есть для реализации нашей маленькой дрельки!
На картинке рассверленная собранной дрелью пластиковая коробка из под CD.
Очевидно, что для реализации там нужен электродвигатель и патрон для сверла. Первое нашлось практически сразу, это старенький 9-ти вольтовый двигатель от, судя по всему, кассетного магнитофона. Патрона к сожалению не нашлось, пришлось покупать. Цена 290 р. За эту сумму мы получаем такой вот патрон с семью сменными цангами.
Корпус… На глаза попался пустой флакон (или как это назвать?) от шарикового дезодоранта. Забегая вперед скажу, что его размер оказался идеальным, и двигатель вошел миллиметр в миллиметр, даже крепить не пришлось.
Чтож теперь есть исходные материалы.
Следующим шагом делаем отверстие в крышке для патрона и сверла.
А вот и идеальный вход двигателя в будущий корпус дрели.
На этом можно было бы остановиться, подключить двигатель к блоку питания и включать его в розетку, запуская процесс сверления, но хотелось сделать всё покультурнее, а именно: гнездо для подключения питания; конечно же выключатель прямо на дрели; ну и в качестве дополнительного декорирования небольшой светодиодик.
В качестве гнезда для подключения питания использовал RCA. Однако не советую, слишком уж лебезным оказался шнур, хотя возможно это мне попался такой. Первый использованный штекер оторвался еще при сборке и тестировании. Поэтому второй сразу укрепил подручными средствами.
Выключатель нашелся в таком вот китайском переходнике.
Немного увлекшись процессом я не сделал фотографии процесса вырезания отверстий под выключатель, светодиод и питание, но думаю подкованные хабравчане и без того знают как орудовать канцелярским ножом.
Что ж вот финальный результат:
Первой под удар попала ручка.
Собранная минидрель без проблем сверлит пластик, дерево, ну и конечно же текстолит, для чего она собственно и собиралась.
Вот так вот, посидев вечерок было сэкономлено ~700-1000 рублей. Ну а чувств от работы с собственно изготовленным инструментом…ммм! Это невозможно купить! Ну и напоследок еще раз «привет» для Хабра.

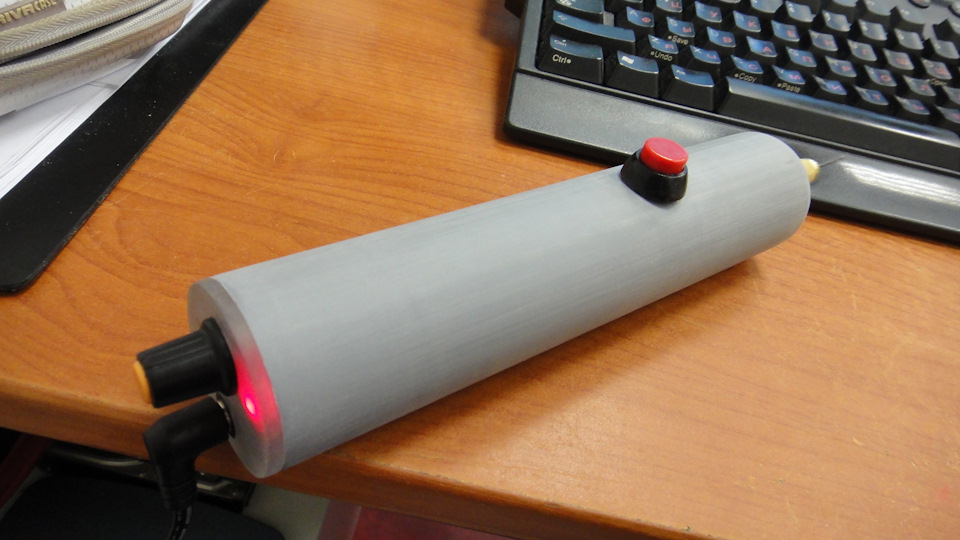

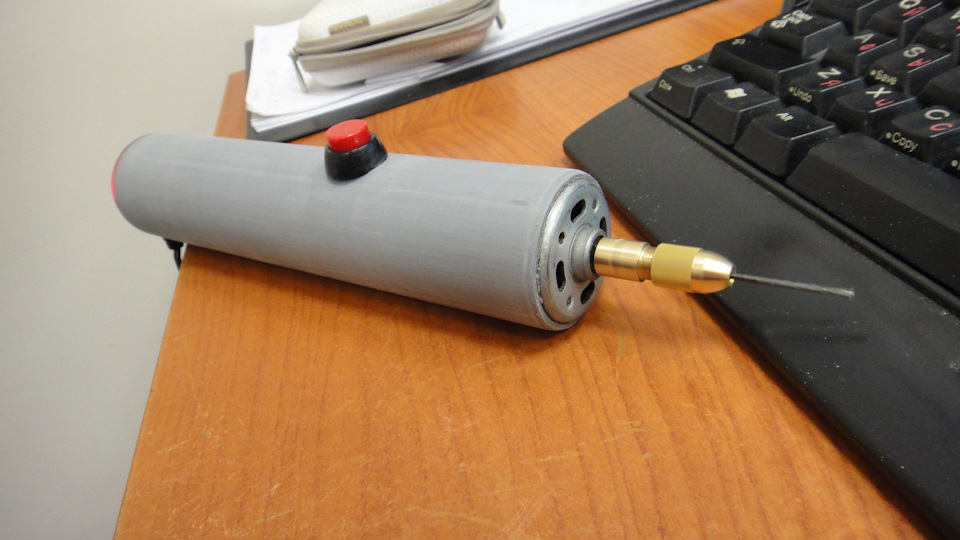

Дремель своими руками
Доброго времени суток! Давненько хотел себе дремель так как инструмент очень универсален и в хозяйстве не заменим. Хотелось сделать именно своими руками а не покупать в магазине. У меня практически все было для его изготовления за исключением патрона и регулятора оборотов необходимые запчасти я благополучно нашел у наших братьев китайцев)) и вот на днях была получена долгожданная посылка. Для изготовления мне понадобилась пластиковая сантехническая труба 18см.Обращаю ваше внимание на то что вал двигателя толще чем посадочное отверстие на патроне я расверливал.

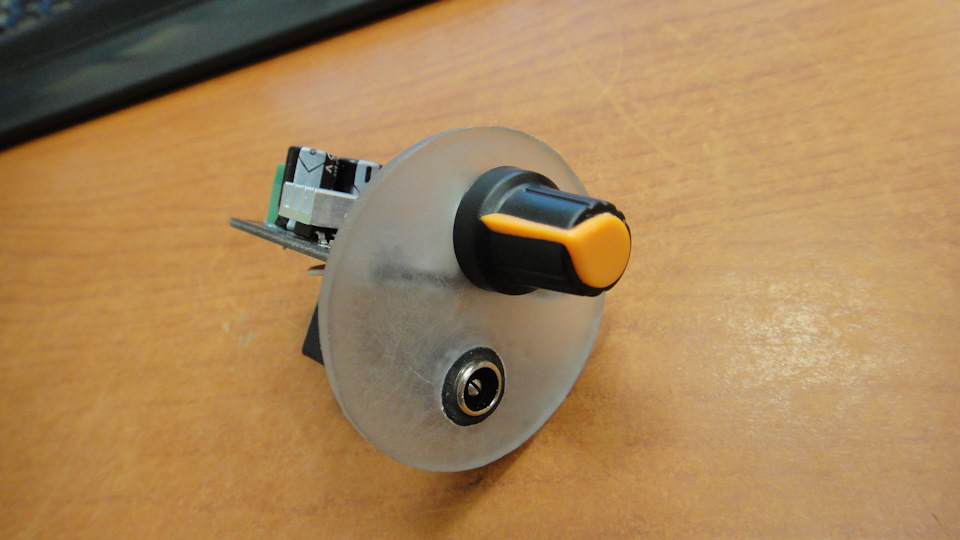

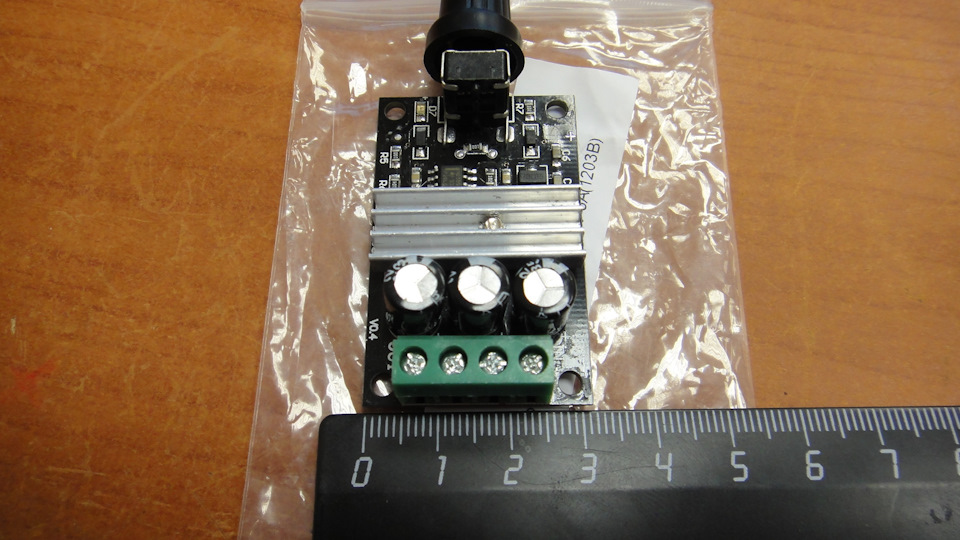

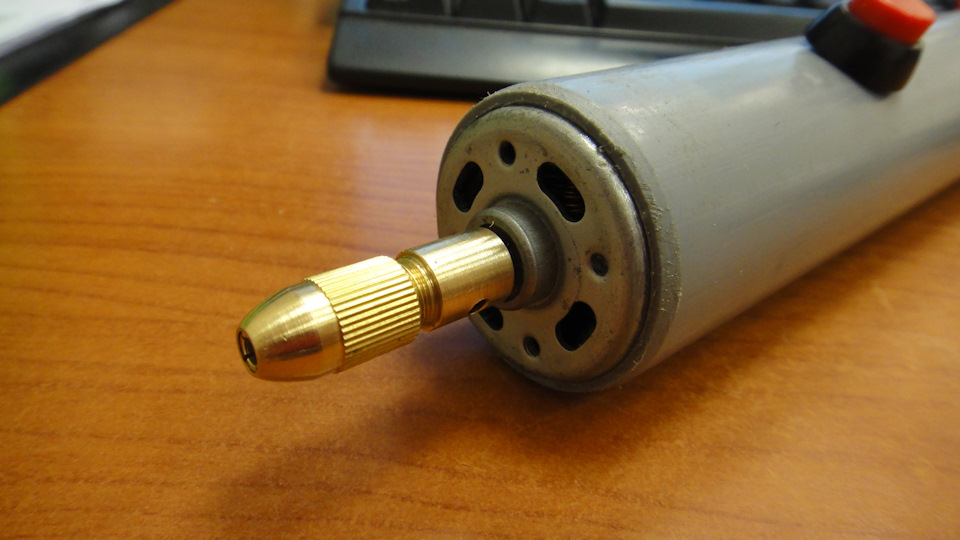

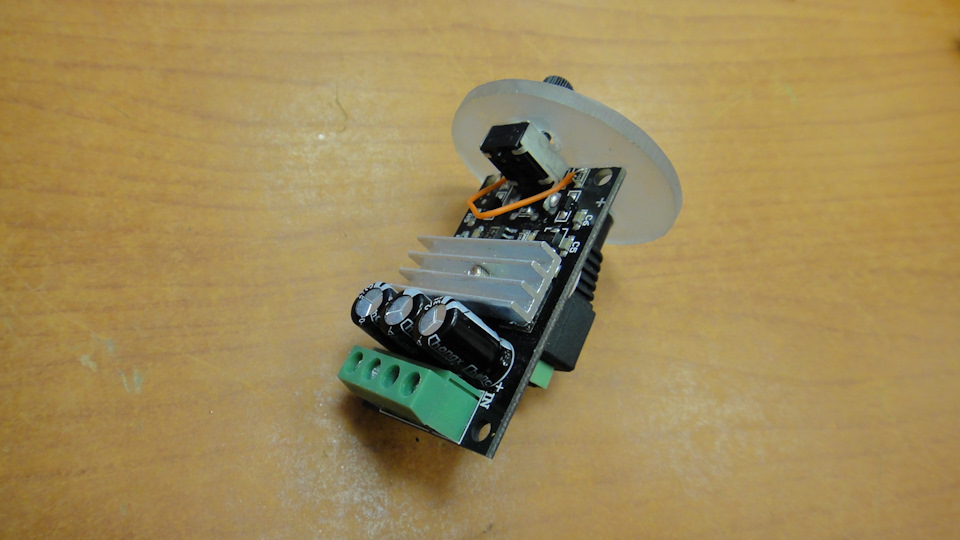

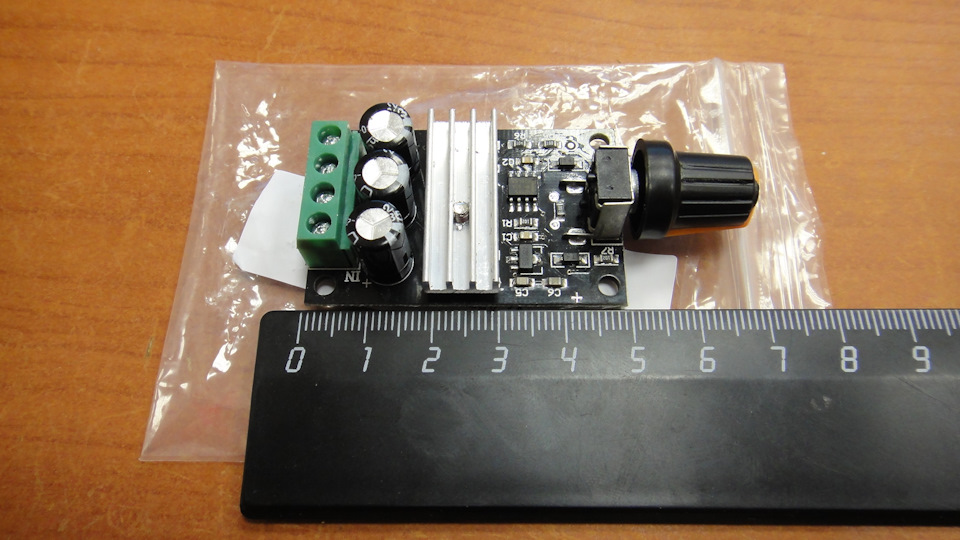

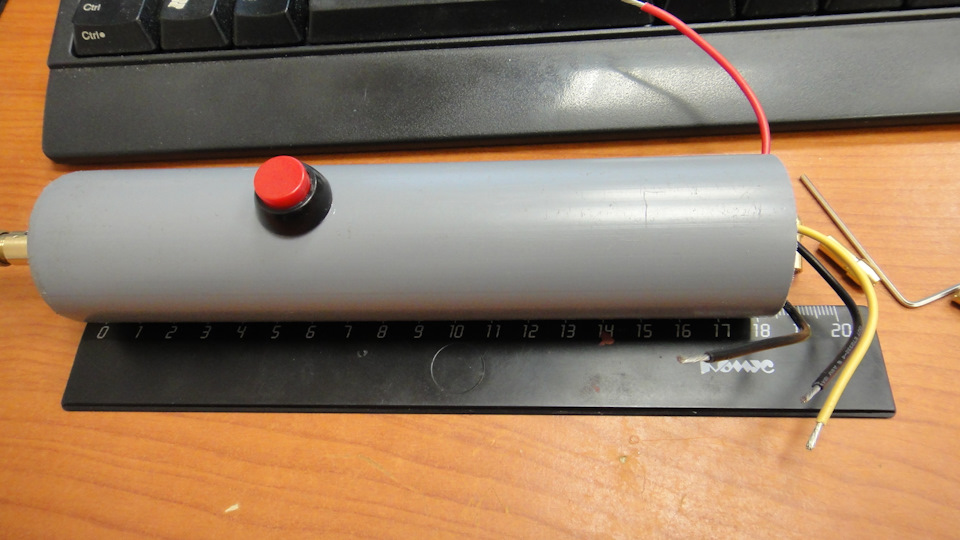

Кнопка с фиксатором, сам двигатель (от RC модели 550 размера)достался на халяву, Регулятор оборотов(заказан с китая) и патрон (заказан с китая) разъем для подключения питания, и заглушка я использовал обычное оргстекло, ну и соотвественно блок питания. У меня на работе оказался на 12в 1,2А он слабый для
этого мотора сразу говорю на видео понятно почему) Дома имеется нужный блок питания. Фото и видео прилагаю. Под видео в описании будут ссылки на регулятор и патрон так же кит мотор +патрон если кому надо. Всем добра!
