Небольшой ликбез по крестовым отверткам — PZ и PH + PZ/FL

Все знают крестовую отвертку, многие знают что они бывают разного размера, и если крутить большой винт маленькой отверткой, она сорвется а винт не выкрутится, а если маленький винт крутить большой отверткой, то можно и сам винт сорвать.

Но не все знают, есть 2 вида крестовых отверток:

— Phillips (сокращенно PH)

— Pozidriv (сокращенно PZ)

Phillips — обычная крестовая отвертка, очень старый стандарт, его постепенно вытесняет более новый Pozidriv — он имеет дополнительные насечки и измененные углы скоса жала (кончика отвертки) и шлица (то углубление в винте, куда вставляется жало отвертки), чтобы отвертка гораздо лучше держалась в винте, чем в старом варианте от Phillips.

Многие их не отличают, и заворачивают что придется и чем придется! )

Конечно можно так делать, но в винтах и шурупах PH отвертка PZ (как и отвертка PH в шурупах PZ из-за разных углов скоса жала и шлица) сидит неплотно, есть люфт, возрастает вероятность срыва, биты (насадки) портятся быстрее — качество и скорость работы падают из-за применения неправильного инструмента.

Можно легко почувствовать, насколько жало PZ плотнее сидит в шлице PZ, чем в PH (и наоборот).

Поэтому желательно, конечно, использовать правильный инструмент.

Отличить винты и шурупы PH от PZ очень легко — в PZ в кресте есть дополнительные насечки, в PH их нет:

Отвертки и биты (насадки) отличать еще проще — помимо очевидного различая во внешнем виде, на них всегда есть маркировка PZ или PH.

На конкретно этих отвертках еще и наглядный рисунок, который помогает мастеру гораздо легче выбрать нужную отвертку:

В данном примере отвертки и биты размера «1».

На отвертках всегда пишется тип и размер, например: PZ1x80mm

PZ — значит что это отвертка под шлиц Pozidriv
1 — значит отвертка размера «1»

1 и 2 — самые популярные размеры в быту.
Так же очень вероятно вы столкнетесь с размером 0 — миниатюрные винтики, такие используются, например, в ноутбуках.
3 и 4 — уже огромные биты и шурупы, которые применяются на стройках в разных конструкциях, в автомобилях. Еще бывают размеры 00 и даже 000 — такие микроскопические винты используются в часах и телефонах.

С размерами все просто — большая бита в маленький шуруп скорее всего не влезет, а маленькая бита больший шуруп скорее всего не отвинтит, а если и отвинтит — посрывает грани и себе, и шурупу.

80mm — длина рабочей части отвертки, в милиметрах.

Бывают стандартные, укороченные и удлиненные отвертки.

И то же самое с битами:

Заворачивайте винты и шурупы PZ отвертками PZ, а PH — отвертками PH, и правильно выбирайте размер! ))

Так же в природе существует стандарт PZ/FL (PZ/SL) — специально для электриков.

Это гибрид отвертки Pozidriv (PZ) и простой прямой отвертки (FL — flat, плоская).

На винтах нулевых шин, автоматов, розеток и выключателей всегда есть вырез под прямую отвертку:

Он как раз для таких отверток.

Жало отвертки одновременно действует как PZ, и как простая плоская отвертка:

Я всегда покупал качественные автоматы, и они хорошо затягивались и простым PZ, но вот шинки часто покупал подешевле (они как бы PZ, но жало в них садится не идеально), и вот их дотягивал простой отверткой — с PZ/FL в этом нет необходимости.

У меня отвертки Haupa, но такие отвертки делает теперь и КВТ — стоят рублей по 300 всего (напоминаю, нужно две отвертки: поменьше PZ/FL1 для нулевых шинок, розеток, выключателей, и побольше PZ/FL2 для автоматов). Так же существуют и шестигранные биты этого стандарта, Haupa и Wera. И обратите внимание на название при поиске — у Haupa это PZ/FL, у КВТ — SL/PZ, а вот Wera зовет этот стандарт PZ/S.

Но и это еще не все!

Оказывается существует еще стандарт PH/FL — тоже гибрид, отвертки станарт Phillips и простой прямой отвертки FL.

Но если винты PZ/FL мы видим очень часто, просто не задумывались об этом, то PH/FL я лично пока не видел ни разу. Но знать о нем стоит, чтобы, покупая биты PZ/FL, случайно не купить PH/FL («ВсеИнструменты», например, при просмотра отвертки PZ/FL, подсунули мне карточку «Аналог дешевле» — с отверткой PH/FL. А как вы помните — применять PH на винтах PZ это жесть! )

Отвертка ph1 ph2 ph3 в чем разница

Когда-то было все просто: плоская отвертка, крестовая отвертка и набор гаечных ключей под шестигранные гайку/болт. И все! Сейчас глядя на комплекты бит для шуруповерта разбегаются глаза. Впрочем, не смотря на большой выбор, в повседневной жизни наиболее ходовыми все равно являются всего несколько видов бит.

Сечений головок шурупов/винтов/гаек существует великое множество вплоть до экзотических, эксклюзивных , которые некоторые производители используют в своих изделиях с целью усложнить «случайным» мастерам доступ к внутренностям изделия. Дескать обращайтесь в сервис и у них есть нужный инструмент для разборки вашего прибора. Здесь мы не будем рассматривать эти виды сечений, а поговорим о более-менее серийных и употребляемых, которые обычно и входят в стандартные наборы бит. А таких наверное можно выделить всего 5 основных типов: прямой (плоский) шлиц, крестовый Ph, крестовый Pz, внутренний шестигранник, внутренняя звездочка.

1. Плоский шлиц; 2. Ph (Philips); 3. Pz (Pozidrive); 4. Шестигранник (HEX); 5. Звездочка (TORX).

Прямой шлиц это самый классический вид: надрез в головке винта или шурупа под плоскую отвертку. Друг от друга отличаются только глубиной и шириной пропила.

Далее по распространенности следует крестовое сечение стандарта Philips или по названию маркировки Ph. Естественно, особенно из советского прошлого могут встретиться крестовые шлицы, которые несколько отличны от этого стандарта, но практически под любой из них можно подобрать наиболее подходящий биту. По стандарту же Ph подразумевает крестообразный шлиц, под углом к вершине 55 градусов. Боковая рабочая поверхность креста не прямая, а как бы немного сужающаяся к концу. В наборах маркируются обычно как Ph1, Ph2, Ph3 что соответствует их размеру.

Следом идет крестовое сечение Pozidrive или Pz, которое напоминает Ph, но имеет дополнительные насечки на головке самореза и соответственно дополнительные усики на цевье отвертки или биты. Кроме того боковая рабочая поверхность у Pz в отличии от Ph имеет одинаковую толщину по всей длине, а не сужаются к концу. Отличается так же угол при вершине — он составляет 50 градусов. Этот вид сечения имеет более слабый выталкивающий момент чем у Ph и позволяют прилагать большее усилие и передавать больший крутящий момент.

Конечно, можно попытаться завернуть саморез Pz битой Ph и даже наоборот (что будет уже совсем неудобно), но при малейшем неаккуратном движении это приведет к срыву насечек на саморезе и быстрому износу самой биты.

Следующий вид сечения это внутренний шестигранник (HEX), который чаще всего используется в мебельных шурупах-стяжках. Тут стоит отметить, что при использовании дешевых бит и/или шурупов малейшее несоответствие в размерах приведет либо к прокручивании биты в головке шурупа, либо к том , что бита в шуруп просто не влезет. Но не все так ужасно, и вот тут можно попытаться ввернуть непокорную стяжку следующим видом сечения.

Сечение звездочка (TORX) чаще всего используются на винтах или для работ с высоким вращающим моментом. Но пару раз именно эти, не часто употребляемые биты, выручали в нестандартных ситуациях, как в описанном выше случае с шестигранным сечением.

Отдельно стоит упомянуть биты для гайковерта, но тут все достаточно просто. Чаще всего используются шестигранные биты разных размеров, но встречаются так же с четырехугольным и даже треугольным сечением. Предназначены для откручивания-закручивания гаек и болтов.

Классификация и виды бит для шуруповерта

Бита — это насадка, используемая в ручных и механических устройствах для завинчивания стальных метизов (шурупов, саморезов, гаек и болтов). Ручным инструментом для бит является отвертка с магнитным или пружинным держателем и механическим устройством — шуруповёрт или дрель с регулятором скорости вращения.

Применение в технике сборочных работ специальных насадок (бит) было в своё время обусловлено быстрым выходом из строя наконечников обычных отвёрток при их профессиональном использовании. В этом плане сменные биты, изобретенные в первой половине 20 века, оказались более выгодными и удобными.

При закручивании нескольких сотен саморезов отвёрткой с наконечником стали менять не отвёртку, а только её насадку, что обходилось намного дешевле. Кроме того, при работе сразу с несколькими видами крепежа не требовалось много разного инструмента. Вместо этого в единственном шуруповёрте достаточно было сменить насадку, что занимало всего несколько секунд.

Однако основным побудительным мотивом применения бит явилось изобретение центрируемых головок крепежа. Самыми распространёнными из них стали крестообразные — PH и PZ. При внимательном изучении их конструкций можно установить, что жало насадки, вдавливаемое в центр шляпки самореза, не испытывает значительных боковых усилий, выбрасывающих его за пределы головки.

По схеме самоцентрирующейся системы построены и другие используемые сегодня виды крепёжных головок. Они позволяют закручивать элементы не только с малыми скоростями, но и на значительных оборотах при большой осевой нагрузке.

Исключение составляют только насадки с прямым жалом типа S. Они исторически были предназначены для самых первых шурупов, закручиваемых вручную. Центровки биты в прямых шлицах не происходит, поэтому при увеличении скорости вращения или уменьшении осевого прижима насадка выскальзывает из крепёжной головки.

Это чревато повреждением лицевой поверхности закрепляемого элемента. Поэтому в механизированной сборке ответственных изделий соединение элементами с прямым шлицем не используется.

Его применение ограничивают менее ответственным крепежом с малыми скоростями закручивания. При сборке изделий механическим инструментом применяют только те виды крепежа, в которых обеспечивается надёжное прилегание насадки к крепёжному элементу.

Классификация бит

Крепёжные биты можно классифицировать по нескольким признакам:

• вид крепёжной системы;
• размер головки;
• длина стержня биты;
• материал стержня;
• покрытие металла;
• конструкция (одинарная, двойная);
• возможность изгиба (обычная и торсионная).

Наиболее важным является деление бит на виды крепёжных систем. Их существует много, наиболее распространённые будут рассмотрены через несколько абзацев.

Практически каждая видовая система обладает несколькими типоразмерами, отличающимися величиной головки инструмента и соответствующего ей шлица крепежа. Они обозначаются номерами. Самые малые начинаются с 0 или с 1. В рекомендациях к виду указываются диаметры резьб крепёжных элементов, для которых предназначена бита под конкретным номером. Так, бита PH2 может использоваться с крепежом резьбового диаметра от 3,1 до 5,0 мм, PH1 применяют для саморезов диаметром 2,1–3,0 и т. д.

Для удобства пользования биты выпускаются с различной длиной стержня — от 25 мм до 150 мм. Жало длинной биты достигает шлицев в тех местах, куда не может проникнуть более объемный её держатель.

Материалы и покрытие

Материал сплава, из которого производят биту — это залог её долговечности или, наоборот, мягкости конструкции, в которой при превышении заданных усилий ломается не крепёжный элемент, а бита. В некоторых ответственных соединениях требуется именно такое соотношение прочностей.

Однако в подавляющем числе вариантов применения пользователь заинтересован в максимально возможном количестве закручиваний крепежа одной битой. Для получения прочных бит, не поддающихся излому от хрупкости сплава, не деформирующихся в наиболее нагружаемых точках касания, применяют различные сплавы и стали. К ним относятся:

• быстрорежущие углеродистые стали от R7 до R12;
• инструментальная сталь S2;
• хромованадиевые сплавы;
• сплав вольфрама с молибденом;
• сплав хрома с молибденом и другие.

Важную роль в обеспечении прочностных свойств бит играют специальные покрытия. Так, слой хромованадиевого сплава защищает инструмент от коррозии, а напыление слоя нитрида титана существенно увеличивает его твёрдость и износостойкость. Подобными свойствами обладают алмазное покрытие (вольфрам-алмаз-карбон), вольфрам-никелевое и другие.

Нитрид-титановый слой на бите легко узнаваем по золотистому цвету, алмазный — по характерному блеску наконечника жала. Марку металла или сплава биты узнать сложнее, производитель обычно не даёт или даже скрывает эту информацию в коммерческих интересах. Только в некоторых случаях марка стали (S2, например) может быть нанесена на одну из граней.

Варианты конструктивных решений

По конструкции бита может быть одинарной (жало с одной стороны, шестигранный хвостовик с другой) или двойной (два жала на концах). Последний тип обладает двойным сроком эксплуатации (оба жала одинаковы) или удобством в работе (жала различаются размером или видом). Единственным минусом такого типа биты является невозможность её установки в ручную отвёртку.

Биты могут производиться в обычном и торсионном исполнении. В последнем конструктиве само жало и хвостовик соединяются прочной пружинной вставкой. Она, работая на скручивание, передаёт крутящий момент и позволяет изгибать биту, что повышает возможность доступа в неудобные места. Пружина также воспринимает на себя часть энергии удара, предохраняя биту от поломки шлицев.

Торсионные биты используют с ударными шуруповёртами, в которых усилие удара прилагается по касательной к окружности завинчивания. Биты этого типа стоят дороже обычных, служат дольше, позволяют закручивать длинный крепёж в плотные материалы, с которыми обычные биты не справляются.

Для удобства пользования биты выпускают разной длины. Каждый следующий за основным типоразмером (25 мм) длиннее предыдущего на 20-30 мм — и так до 150 мм.

Важнейшей характеристикой биты является продолжительность эксплуатации. Обычно её выражают в количестве закручиваемых изделий крепежа до выхода инструмента из строя. Деформации жала проявляются в постепенном «слизывании» рёбер в процессе выскальзывания биты из шлица. В этом плане наиболее стойкими являются биты, которые не подвергаются усилиям, выбрасывающим их из шлица.

Из наиболее применяемых к ним относятся системы Н, Torx и их модификации. В плане прочного контакта биты с крепежом есть много и других систем, в том числе антивандальных, но их распространение по ряду технических причин ограничено.

Основные виды используемых бит

Количество видов бит, включая вышедшие из употребления из-за низкой технической пригодности, исчисляется несколькими десятками. Наибольший объём применения в технике крепежа имеют сегодня следующие виды насадок на шуруповерт:

• PH (Phillips) — крестообразная;
• PZ (Pozidriv) — крестообразная;
• Hex (обозначается буквой H) — шестигранная;
• Torx (обозначается буквами T или TX) — в виде шестилучевой звезды.

Насадки PH

Крестообразное жало PH, появившееся после 1937 года, было первым самоцентрируемым инструментом для закручивания крепежа с винтовой нарезкой. Качественное отличие от плоского жала состояло в том, что крест PH не выскальзывал из шлица даже при быстром вращении инструмента. Правда, для этого требовалось некоторое осевое усилие (прижим биты к крепёжному элементу), но удобство в работе по сравнению с плоскими шлицами резко повысилось.

Прижим требовался и в шурупах с плоским шлицем, но при закручивании битой PH не нужно было прилагать внимания и усилий, ограничивающих возможность выскальзывания жала из шлица. Скорость закручивания (производительность) резко увеличилась даже при работе ручной отверткой. Использование механизма трещотки, а затем пневматических и электрических шуруповёртов вообще сократило трудоёмкость сборочных операций в несколько раз, что давало значительную экономию затрат в любом виде производства.

Жало PH имеет четыре лопасти, сужающиеся по толщине к концу биты. Они и производят захват ответных частей крепежа и его закручивание. Система названа по имени инженера, осуществившего её внедрение в технику крепежа (Филлипс).

Биты PH выпускаются в пяти типоразмерах — PH 0, 1, 2, 3 и 4. Длина стержня — от 25 (основная) до 150 мм.

Насадки PZ

Примерно через 30 лет (в 1966 г.) была изобретена система крепежа PZ (Pozidriv). Её разработала компания Philips Screw Company. Форма жала PZ — крестообразная, как у PH, однако оба вида имеют столь серьёзные различия, что не позволяют битой одной системы качественно закрутить крепёж другой. Угол заточки конца бит разный — у PZ он острее (50 º против 55 º). Лопасти PZ не сужаются, как у PH, а остаются равными по толщине на всю длину. Именно эта конструктивная особенность уменьшила силу выталкивания жала из щлица при высоких нагрузках (больших скоростях закручивания или значительном сопротивлении вращению). Изменение конструкции биты улучшило контакт её со шляпкой крепежа, что увеличило срок службы инструмента.

Насадка PZ отличается от PH и внешним видом — проточками с двух сторон каждой лопасти, образующими остроконечные элементы, отсутствующие на бите PH. В свою очередь, для отличия от PH, на крепёжных элементах PZ производители наносят характерные насечки, смещённые на 45º в сторону от силовых. Это даёт возможность пользователю быстро ориентироваться при выборе инструмента.

Биты PZ выпускаются в трёх типоразмерах PZ 1, 2 и 3. Длина стержня — от 25 до 150 мм.

Наибольшая популярность систем PH и PZ объясняется хорошими возможностями автоматической центровки инструмента в поточных сборочных операциях и относительной дешевизной инструмента и крепежа. В других системах эти преимущества имеют менее весомые экономические стимулы, поэтому они не получили широкого распространения.

Насадки Hex

Форма жала, обозначаемого в маркировке буквой H — шестигранная призма. Система изобретена ещё в 1910 году, пользуется неослабевающим успехом и в наши дни. Так, шурупы конфирматы, используемые в мебельной промышленности, закручиваются битами Н 4 мм. Этот инструмент способен передавать значительный крутящий момент. Благодаря плотному соединению со шлицем крепежа он обладает большим сроком эксплуатации. Усилия выталкивания биты из шлица отсутствуют. Насадки Н выпускаются в типоразмерах от 1,5 мм до 10 мм.

Насадки Torx

Насадки Torx (торкс) применяются в технике с 1967 года. Их впервые освоила американская компания Textron. Жало представляет собой призму с основанием в виде шестилучевой звезды. Система отличается плотным контактом инструмента с крепежом, возможностью передачи большого крутящего момента. Широко распространена в странах Америки и Европы, по популярности объёма использования приближается к системам PH и PZ. Модернизацией системы Torx является «звёздочка» той же формы, дополненная отверстием в осевом центре. Крепёж под неё имеет соответствующий цилиндрический выступ. Кроме ещё более плотного контакта биты и головки самореза, такая конструкция обладает и антивандальным свойством, исключая несанкционированное откручивание соединения.

Другие виды насадок

Кроме описанных популярных систем насадок существуют и менее известные и реже применяемые виды бит для шуруповерта. В их классификацию попадают биты:

• под прямой шлиц типа S (slotted — шлицевая);
• шестигранная типа Hex с отверстием в центре;
• квадратная призма типа Robertson;
• вилочная типа SP («вилка», «змеиный глаз»);
• трёхлопастная типа Tri-Wing;
• четырёхлопастная типа Torg Set;
• и другие.

Компании разрабатывают свои уникальные системы бита-крепёж как для противодействия доступу неспециалистов в приборные отсеки, так и в целях защиты от вандалов, занимающихся разграблением содержимого.

Рекомендации по выбору бит

Хорошей битой можно произвести намного больше операций закручивания крепежа, чем её упрощённым аналогом. Чтобы выбрать желаемый инструмент, нужно обратиться в торговое предприятие, работникам которого вы доверяете, и получить нужные рекомендации. Если это невозможно, выбирайте биты известных производителей — Bosch, Makita, DeWALT, Milwaukee.

Обращайте внимание на наличие упрочняющего покрытия нитрида титана, а также, по возможности, – на материал изделия. Лучшим способом выбора является опробование одной-двух единиц оснастки в собственном деле. Так вы не только сами установите качество изделия, но и сможете давать рекомендации знакомым. Возможно, вы остановитесь на недорогом варианте, имеющим явные экономические или технические преимущества перед оригиналами именитых фирм.

Качественные насадки для шуруповёрта всегда можно приобрести в интернет-магазине профессионального крепежа «Стройбат».

Открутите это немедленно!

Наверняка между вами и внутренностями бытовой техники вставал винт с шлицем, отличным от крестового и прямого, и у вас не оказывалось под рукой отвертки подходящей формы. Этот пост о видах шлицев, зачем их столько, и почему крестовых отверток ДВА вида, которые не совместимы меж собой (хотя кажется иначе).

Сначала у меня было желание сделать всеобьемлющую таблицу-справочник, но споткнувшись об ограничения редактора Пикабу, я решил лучше пост сделаю в более свободной форме, а рускоязычную статью википедии дополню позже.

Прямой шлиц (Плоский шлиц, Slotted, SL)

Исторически самый простой и дешевый вид шлица. Применяется с давних пор и до сегодняшнего дня, ГОСТ 24669-81.

Были широко распространены в СССР, практически все бытовые приборы собраны на винты с таким шлицем. Из плюсов — дешевизна и простота, даже сломанную отвертку можно переточить самостоятельно. Самый существенный недостаток — неудобны для сборки на конвейере — шлиц не центрируется, так что при затяжке отвертка может выскользнуть и поцарапать поверхность вокруг.

Размеров — море, от миниатюрных часовых до огромных лопат. При работе отвертка выбирается такого размера, чтобы плотно сидеть в шлице, малейший зазор/перекос/вмятина, и шанс сорвать шлиц вырастает.

Крестообразный шлиц (Phillips, PH)

В советском союзе это был самый ходовой крестовой шлиц (по ГОСТ 10753-86 тип H) В СССР они появились вместе с американской техникой, с тех пор и остались.

При значительном усилии затяжки, отвертку из шлица выталкивает (cam-out), что может привести к повреждению шлица и отвертки. Это было большим плюсом во времена, когда инструмент не имел муфт ограничения момента, лучше иметь слегка разбитый шлиц чем свернутую голову винта. Сейчас же, это большой недостаток и все современные шлицы не имеют выталкивающего усилия при затяжке.

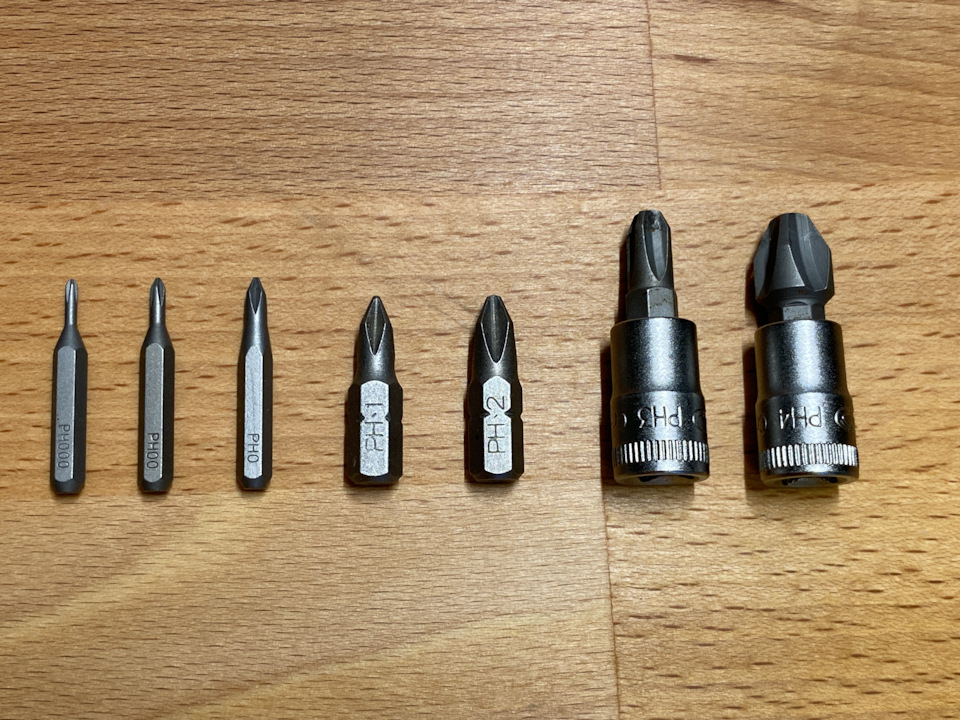

Размеры: PH000, PH00, PH0, PH1, PH2, PH3, PH4

Крестовой шлиц с насечками (Pozidriv, PZ)

Винты с этим шлицем широко появились с волной импорта после развала СССР (по ГОСТ 10753-86 тип Z, но, похоже, метиз с этим шлицем в СССР не выпускалось). Именно из-за отсутствия отличных от PH шлицев большая часть населения не делает разницы между типами крестообразных шлицев.

Обратите внимание, угла меж гранями нет, они параллельны! Это позволяет закручивать с бОльшим моментом, чем шлицы типа PH, отвертку при этом из шлица не выталкивает. Чтобы визуально отличить крестообразные шлицы PH и PZ у последнего добавлены засечки:

Еще раз. PH и PZ хоть и внешне похожи, они не совместимы! Если крутить винт одного типа битой другого — будет разбивать и шлиц и биту. Видите крест — берите PH, видите крест с доп. насечками — берите PZ. Удивительно, что до сих пор встречаются «мастера» которые не знают этой разницы, и жалуются на некачественные винты/отвертки которые быстро разбиваются.

Больше Ада! Шлиц JIS B 1012.

Это шлиц внутрияпонского стандарта, соответственно может попасться на импортированной из японии технике (например авто). Отличается от шлица PH геометрией, при внешнем сходстве. Разница важна, если вы будете пытаться открутить прикипевший винт, с большим усилием — тогда при попытке отвернуть его битой PH шлиц может сорвать. Визуально опознается по дополнительной точке на головке винта.

Для закрепления. У меня в руке три винта с крестовым шлицем, и они все РАЗНЫЕ! Для каждого требуется своя отвертка, попробуйте опознать где какой шлиц.

Шестигранник внутренний (Hex, Allen key, INBUS)

Allen -торговая марка the Allen Manufacturing Company из Коннектикуте, зарегистрирована в 1910, но стала нарицательной. INBUS — абревиатура от Innensechskantschraube Bauer und Schaurte — винт с внутренним шестигранником Bauer & Schaurte. Очень часто его ошибочно (даже на упаковке!) называют иМбусовым, а иногда имбусовым обзывают ключ с головкой TORX.

Недостатком этого шлица является низкое усилие затяжки, особенно, если отвертка входит в шлиц с зазором. Размеры шестигранников могут быть как метрические, так и дюймовые. Если ваш ключ болтается в шлице — то возможно стоит взять дюймовый набор. Существует версия с «антивандальным» штифтом по центру.

Шлиц «звездочка» (TORX, hexalobular)

Является патентованным изделием компании textron. (патент истек в 90х, а вот торговая марка осталась. Стандарт ISO 10664:2014 или ГОСТ Р ИСО 10664-2007) Это попытка исправить недостатки простого шестигранника — форма звездочки позволяет затягивать винт с огромным усилием, кроме того он центрируется и его при затяжке не выталкивает. Этим и объясняется, что он нашел такое распространение в технике.

Есть улучшенный (и патентованный, ха-ха!) вариант torx plus, внешне очень похож, но лучи короче, что дает большее усилие затяжки. Есть версии со штифтом от вандалов, также есть версия с наружным шлицем.

Квадрат (Robertson)

Распространен в северной Америке, в наших краях встречается крайне редко.

12-гранные шлицы

Их несколько, они очень похожи, но тем не менее разные и не совместимые меж собой:

Triple-square (тройной квадрат) или XZN

Получается наложением трех квадратов с поворотом на 30 градусов. Угол в углублении 90 градусов.

получается наложением четырех равносторонних треугольников с поворотом каждого на 30 градусов. Соответственно угол в углублении 60 градусов.

Двойной шестигранник (Double hex, 12-point)

Получается наложением двух равносторонних шестигранников с поворотом на 30 градусов. Угол в углублении 120 градусов. Теоретически такой шлиц можно крутить обычным шестигранником, но с заметно большим шансом его сорвать.

Если вы уже пришли в себя от разновидностей крестовых шлицев, то вот вам еще один — Torq-set. К счастью он достаточно сильно отличается от крестовых шлицев в первой части поста — используется в авиационной технике — лопасти смещены от центра. Причем шанс встретить такую биту в наборе выше, чем встретить сам винт с таким шлицем 🙂

Зачем столько шлицев?

1. Изобретаем новый шлиц, который чуть лучше существующих

3. Продаем изделия со своим шлицем крупным производствам (автомобильным, авиационным)

Причем не достаточно изобрести идеальный шлиц, любое внедрение — это головная боль — новые цепочки поставки, новые инструменты, обучение персонала, поэтому внедрение новых типов шлицев обычно происходит, если новый тип радикально лучше существующих.

Шлицы страданий

Шлицы выше обладают важным свойством, относительно прямого — бОльший крутящий момент и центровка. Но иногда производитель не хочет, что бы внутрь устройства лазил кто попало. Ниже шлицы, которые используются для ограничения свободного доступа внутрь — просто потому что в обычных наборах инструментов нет соответствующих бит.

Трехлопастные Ti-wing и Tri-point (Y-type). Они очень похожи, но у tri-point лопасти идут из центра, а у tri-wing они смещены. На фото сверху Tri-wing, снизу — Tri-point:

Иногда можно встретить треугольные (Triangle), как наружный, так и внутренний. Бита для него вытачивается очень просто из любого гвоздя.

Для антивандальных применений (крепления чего-то в общественных местах) используют вилочный шлиц (spanner, snake eye), который советский школьник выкручивал доработав плоский шлиц напильником. Задачу усложняет пятигранник (Pentagon) — за счет нечетного количества граней, у шлица нет параллельных поверхностей — плоскогубцами такой не отвернуть. Совсем хардкор — это Tri-Groove — за счет конусной части его также не ухватить плоскогубцами, нарезов всего три — бокорезами тоже не подхватить.

Помимо пятилучевого торкса (5 lobe torx/5-point torx) одна небезызвестная фруктовая компания разработала и внедрила свой Pentalobe. Тут на лицо неслыханная наглость — собрав свои изделия на винты со своим патентованным шлицем можно вынудить ремонтировать свои продукты только в своих сервисных центрах. А благодаря патенту — можно прессовать любого, кто осмелится производить отвертки для этого шлица. К счастью, до такого не дошло, и в продаже есть отвертки для шлицев pentalobe.

Похожий шаг сделала одна компания, производящая кофе-машины, от самостоятельного ремонта защищает винт с овальной головкой.

Ну и достойным завершением поста будут шлицы One Way — они вообще не предназначены для выкручивания, при вращении против часовой стрелки отвертку будет просто выбрасывать из шлица.

Веселее только крепеж с отрывной головой (Shear head screw)- у такого головка двойная. Винт закручивается до упора и головка сворачивается. Удобно для гарантии, что винт затянут до необходимого усилия и для антивандального применения.

Ключевые слова для гугления теперь есть, визуальные образы для опознания есть. Осталось рассказать, что делать, если всё-таки вы свернули шлиц у крепежа 🙂 но это тема для другого поста. В пост не вошли совсем уж экзотические типы шлицев (clutch, mortorq, Lox и т.д.), крайне маловероятно что вы с ними столкнетесь.
