Предохранители для мультиметров

Если вы хотите купить качественный предохранитель для мультиметра, который бы надежно защитил устройство от токов перегрузки и короткого замыкания, не ищите дешевые аналоги, а заказывайте продукцию компании Eaton серии Bussmann!

Корпорация Eaton на текущий момент занимает лидирующие позиции в мире на рынке производства электротехнической продукции.

Мы, являясь официальным партнером, поставляем только фирменные сертифицированные предохранители Bussmann. Наш главный склад расположен в Москве, поэтому доставка по регионам России и Таможенного Союза не займет много времени.

Для наших клиентов – самые низкие в России цены, для оптовых покупателей действуют специальные предложения.

Получите бесплатную подробную консультацию — позвоните по номеру 8 (499) 403-35-71 или напишите нам на почту fuse@bussfuse.ru.

Сортировать по:ценаназваниев наличии
Найдено товаров: ~
Показать еще

Характеристики

Ассортимент представлен двумя быстродействующими предохранителями DMM-B-44-100 и DMM-B-11A, которые предназначены для замены вышедших из строя элементов в мультиметрах, в том числе Fluke и Sanwa.

Предохранители для мультиметров выдерживают нагрузку равную 100% номинального тока в течение неограниченного количества времени и разрывают цепь, в случае короткого замыкания.

Для обоих устройств заявлено стандартное рабочее напряжение 1000 В при использовании в сетях с переменным и постоянным током. Корпус изготовлен из бесцветного кристалла меламина, а колпачки из никелированной латуни.

DMM-B-44/100

• Номинал тока – 440 мА;
• Максимальная температура предохранителя 28°C при температуре окружающей среды 22°C;
• Отключающая способность – 10 кА в сетях AC/DC;
• Временная задержка 2.2 мс;
• Размер – 10 мм x 34.9 мм;
• Мультиметры:
  1. Fluke (серия III) 77, 79, 23, 26, 83, 97;
  2. Fluke (серия IV) 78, 79.

DMM-B-11A

• Номинал тока – 11 А;
• Максимальная температура предохранителя 69°C при температуре окружающей среды 22°C;
• Отключающая способность – 20 кА в сетях AC/DC;
• Временная задержка 10 мс;
• Размер – 10 мм x 38.1 мм;
• Мультиметры:
  1. Fluke (серия III) 70, 23, 75, 77, 79, 21, 23, 26, 83, 85, 87;
  2. Fluke (серия GMM) 863, 867;
  3. Sanwa PC-700, PC-710, PC-7000.

Больше информации о предохранителях DMM-B 13⁄32˝ x 1-3/8˝ и 1-1/2” 1000V AC/DC на официальном сайте.

Времятоковые характеристики:

Извините, по вашему запросу ничего не найдено.

Пожалуйста, оформите форму заявки на подбор элементов. Наш менеджер свяжется с вами и предложит наиболее подходящий вариант.

Fluke 17B+. Фото

Информация о фотографии » Предохранитель для мультиметра Fluke 17B+ «

Размер фотографии:	1920 x 1080 пикселей
Количество просмотров фото:	1319
Постоянный адрес страницы с данной фотографией:	https://viva-telecom.org/13832/fluke/17b-plus/fotos/17025/
Код фото для вставки на сайт

Хотите приобрести Fluke 17B+?

Товар в наличии

Обзоры других мультиметров Fluke от ЗАО «Вива-Телеком»

• 15 новых обзоров продукции в каталоге.
• 9 случайных фото из фотокаталога оборудования.
• Последние просмотренные фотографии.

Магазин и информационный ресурс по продажам и обслуживанию мультиметров Fluke. Цена на товар в наличии всегда актуальна. Всю предлагаемую технику можно купить с доставкой из городов Краснодар и Омск в любой регион России и страны таможенного союза. Приобретайте оборудование только у проверенных и надежных поставщиков.

2009—2024 © ЗАО «Вива-Телеком». ОГРН 1085543064947. Основано в 2008 году. Радиостанции и измерительные приборы.

Быстро, удобно, умно? Добавьте сайт в избранное.
Для работы сайта мы используем файлы Cookies.

Дротокрут: Сообщество успешных электриков

Хотел измерить расход воздуха в своей приточной вентиляционной установке с помощью мультиметра и датчика скорости воздушного потока AVT Thermokon, но оказалось, что миллиамперы стоят на нуле — сгорел предохранитель.

Мультиметр Uni-T UT55.

Предположительно, это произошло при перещелкивании режимов измерения при недавних замерах тока в светодиодном светильнике.

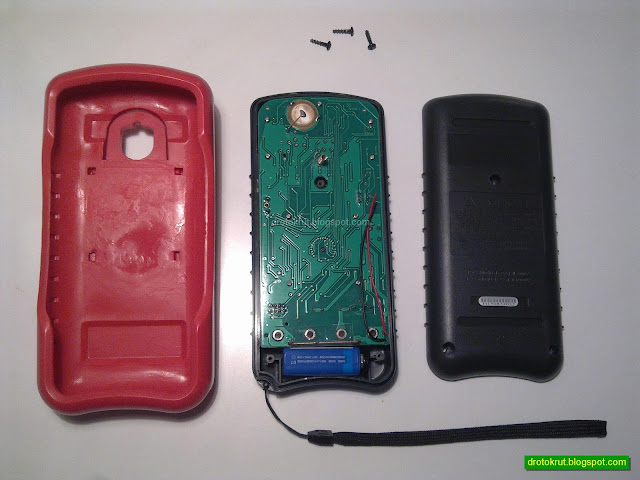

Для замены предохранителя мультиметр Uni-T UT55 нужно разобрать: снять заднюю крышку и вытащить плату. Плата приподнимается за металлический поручень выше батарейки.

Батарею уже заменял — сейчас это аккумулятор.

Предохранитель находится над красной втулкой внизу. На плате указаны его параметры: 0.315 А / 250 В. Извлек его пинцетом.

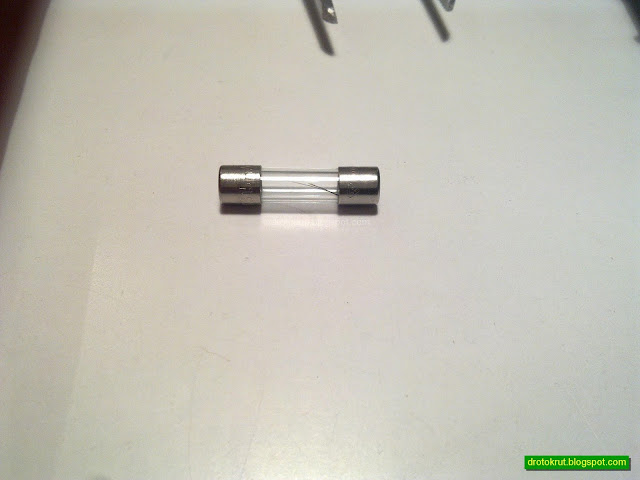

На самом предохранителе маркировка F315mAL250V. Буква F означает, что предохранитель быстродействующий: при токе в два раза больше номинала он сгорает через 1 секунду.

Диаметр предохранителя 5 мм, длина 20 мм. Видно остаток проволоки в стеклянной колбе.

Для проверки того, что он действительно сгорел, прозвонил его.

Потом полез в свои закрома. Были только предохранители T50mA L250V.
Буква T (еще SB) означает, что предохранитель медленнодействущий: при токе в два раза больше номинала он сгорает через 1 минуту (при токе десять номиналов — через 100 мс).

Теперь проверю, появились ли миллиамперы)

Если у меня есть сопротивление номиналом 180 Ом, то для силы тока 1 А нужно дать напряжение 180 В.

Соответственно, при напряжении 18 В сила тока будет 0,1 А или 100 мА.

Если взять 9 В, то получим 50 мА.

Чтобы новый предохранитель не сгорел, как старый, уменьшил напряжение еще вдвое, чтобы было 25 мА.

Напряжение выставил на ЛАТРе. Напомню, что напряжение стабилизировано Эталоном.

Подключил сопротивление. О чудо, опять могу видеть миллиамперы 🙂

А теперь, пользуясь случаем, проверю, насколько точно мультиметр измерял ток преобразователя напряжения Mean Well DDR-30G-12 (ведь намерил больше обещанных максимальных 2.5 А).

Для этого измерил фактическое сопротивление резистора.

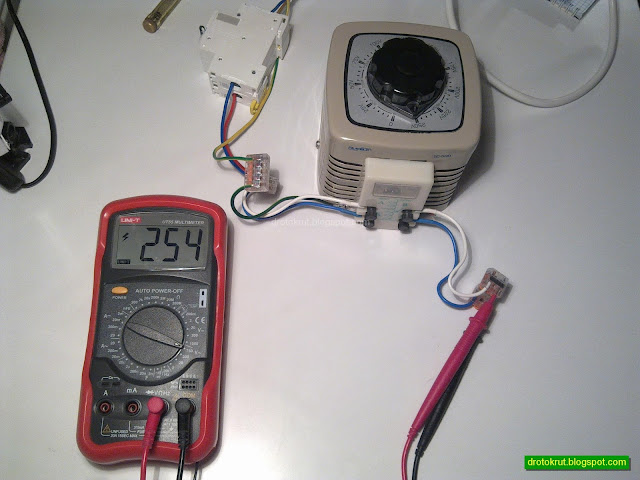

Выкрутил ЛАТР на полную.

При косинусе ф = 1 ожидаемый ток составит:

I = U / R
I = 254 / 177.9 = 1.43 А

Включаю в сеть и смотрю.

При точности мультиметра Uni-T UT55 в этом диапазоне 2 % + 5, проверяю допустимость полученного значения.

1,43 — (1,43 * 0,02 + 0,05) = 1,35 ампер.

Фактически полученное значение даже ближе к расчетному.

А теперь — бонус!

Кто не поленился сходить по ссылке выше и прочесть описание резистора знает, что это брутальное советское поделие. Которое в этом тесте я перегрузил в три с половиной раза (P = U * I * cosф = 254 * 1,43 * 1 = 363 Вт)!

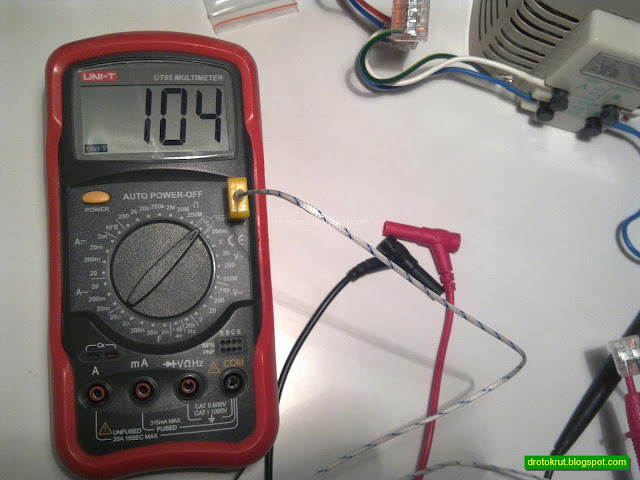

Из-за этого он должен был неслабо нагреться. На фото замер температуры уже после отключения от сети, чтобы не портить изделие просто так.

Ярлыки

Комментарии

Вот за что ненавижу все эти дешевые китайские мультиметры, так это за отвратительную защиту. Если взглянуть на то, какой именно и как установлен аналогичный предохранитель у Flukе, то. ну вы поняли. Иногда по запарке (а человеческий фактор никто не отменяет) мы пытаемся измерить напряжение при щупах воткнутых в разъемы COM и A. Казалось бы, предохранитель-то как раз и спасёт нас, но если это силовой ввод в какой-то суровый щит, да хоть тот же СИП в уличном вводном щите какого-нибудь дачного дома, то будет беда. Этот предохранитель не сможет прервать такие токи, загорится дуга, корпус расплавится, вас может поранить или убить. А в правильном мультиметре установлен специальный предохранитель, способный рвать 10 кА и он-то как раз защитит вас. За мою жизнь такое случилось лишь 2 раза за 25 лет, но ведь случилось. Так что лучше купить хороший мультиметр, чего и вам искренне желаю. Ведь инструмент вы покупаете Knipex, а не китайское фуфло:) Ответить Удалить
