Как не попасть в провод при сверлении стен?
Иногда для того, чтобы повесить картину или новую полку, приходится брать в руки дрель или перфоратор, так как только легкими способами крепежа не обойтись. Но как просверлить и не повредить проводку?
 |
Прекрасно, если Вы находитесь у себя дома и можете открыть план электропроводки помещения. Но что делать, если картину просит повесить понравившаяся Вам девушка или Вы просто решили помочь одинокой бабушке-соседке? Чтобы Ваше большое сердце не привело к беде, и Вы не стали причиной, по которой погас свет во всей квартире или произошло короткое замыкание, а милая бабушка не погнала Вас мокрыми тряпками с лестницы, мы дадим Вам несколько советов, как понять, где именно находится провод, не разрушая кувалдой стену в поисках проводки.

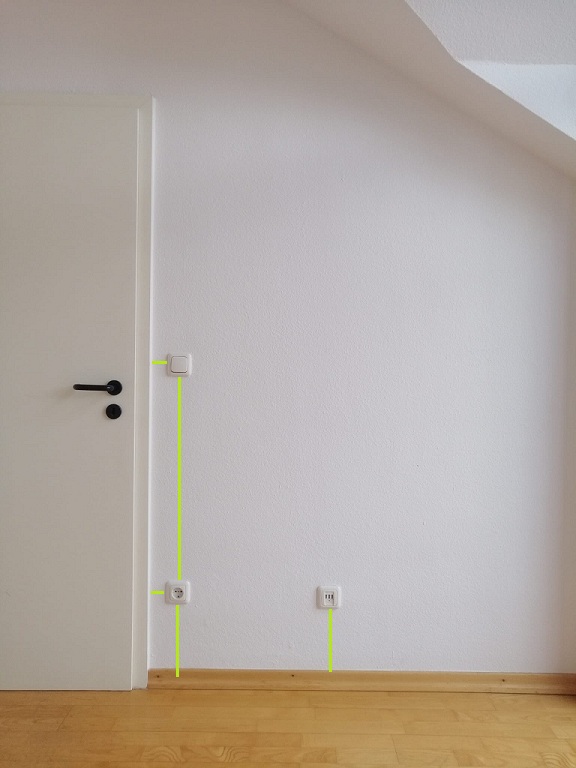

Используем все свои дедуктивные способности и обращаем внимание на то, как расположены розетки и выключатели. Если здесь не побывал до Вас сумасшедший электрик, то провода должны быть уложены в штробы горизонтально, начиная на расстоянии от 15 до 20 см от потолка или пола. И также строго под прямым углом должны опускаться или подниматься к розеткам и выключателям. Распаячные коробки, чаще всего, находятся на уровне 30 см от пола.
Поэтому, если Вы не хотите устроить романтический вечер со свечами в ожидании мастера, то не стоит сверлить стену именно в тех местах, где провода могут быть уложены в штробы.

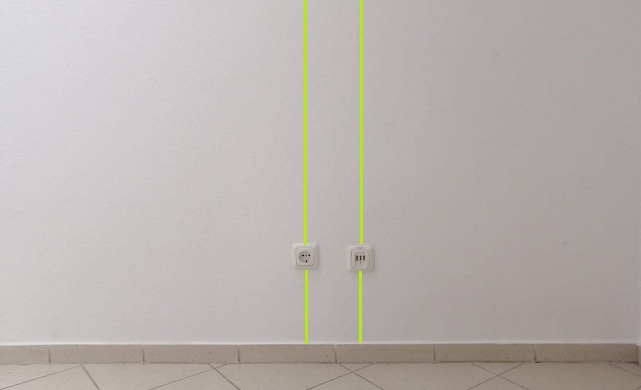

Есть правило: горизонтально по линии и вертикально вверх от розеток или выводов проводов никогда нельзя сверлить.
Увы, не всегда вертикально/горизонтально или по диагонали. Поэтому помните! Скрытые штукатуркой и находящиеся под напряжением провода могут оказаться в любом неожиданном месте, особенно, если это здание старой постройки.
 |
Если у Вас нет никакой уверенности в психическом здоровье специалистов, которые осуществляли монтаж проводки, и, возможно, там за стеной проводка идет зигзагами, то стоит обратить внимание на другие способы поиска проводов.
Для этого можно использовать детектор скрытых проводок или индикатор напряжения.
В первом случае, если Вы используете детектор скрытых проводок, его нужно приложить к месту на стене, где собираетесь сверлить отверстие. Если именно в этом месте находится провод, прибор издаст звук или Вы увидите световой сигнал на приборе. Такое устройство может даже найти кабель не под напряжением.
Во втором случае используется специальный индикатор напряжения. Он похож на шариковую ручку со световым индикатором. Для того чтобы найти провод, необходимо вести плоской стороной по стене. Когда Вы проведете в том месте, где находится провод, прибор загорится.
Но, возможно, Вам удастся найти план проводки помещения. Тогда Вам просто необходимо сориентироваться, где нужная стена, и найти расстояние от кабеля до поставленной Вами точки. Для удобства в качестве ориентира можно использовать углы.
 |
Также мы советуем запомнить очень простой способ, который поможет в дальнейшем каждому: сохранять план проводки или фотографировать стены с проложенными проводами во время ремонта.
Самое главное, какой способ Вы не выбрали бы, нужно обесточить помещение. Даже если Вы не собираетесь крушить кувалдой стены.
Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».
- Гибкий поворот «труба-коробка» для эффективного монтажа кабельных трасс
- Огнестойкие металлические коробки ЭКОПЛАСТ
- Чёрные кабель-каналы в наличии на нашем складе! Кабель-каналы (чёрные) с доставкой по всей России.
- Капиллярный ввод – новинка в линейке аксессуаров для аспирационных систем.
- Распределительные коробки для открытого монтажа и аксессуары к ним. Цвет: белый, чёрный. В наличии на нашем складе!
Как не попасть в провод при сверлении стен
Сверление стен и потолков — обычное дело для электрика, монтажника, ремонтника. Да и у простого обывателя может изредка возникнуть потребность просверлить отверстие в стене или в потолке. И ежели дома есть дрель или перфоратор, то можно все сделать самому, лишь ответив себе на вопрос о том, как точно не попасть в скрытую проводку.
Если попасть сверлом или буром в проводку, то в самом оптимистичном случае вы нарушите кабель, и у вас перестанут работать розетки. При меньшей удаче — произойдет короткое замыкание через инструмент, сработает автоматический выключатель на вводе в квартиру, но проводку опять же придется чинить. В самом худшем случае человека ждет поражение током или даже пожар. Поэтому при сверлении в проводку лучше не попадать. О том как не попасть в проводку и пойдет речь в нашей статье.
Сверление стены
Допустим, вы решили установить шведскую стенку для ребенка, причем крепление к стене необходимо выполнить анкерными болтами 10 на 100. Инструмент подготовили, дело за сверлением. Взгляните на стену под потолком. На расстоянии не менее 150 мм от потолка, внутри стены обычно проложен горизонтальный провод, ведущий в распределительную коробку, из которой как минимум один провод внутри стены идет к розетке.
Провод к розетке из распределительной коробки обычно идет вертикально вниз, то есть под прямым углом. Даже если распределительную коробку не видно, редко когда провод подводится к розетке не вертикально сверху. Поэтому первый вывод — прямо над розеткой не сверлить!
Второй вариант — розетка располагается на перегородке, которая не доходит до потолка. Здесь проводка скорее всего подведена к розетке вертикально снизу. Значит сверлить прямо под розеткой нельзя!
Различные варианты прокладки провоки в квартирах и домах рассмотрены здесь:
Детектор скрытой проводки
Если вы из тех людей, кто любит часто обновлять интерьер, например: весить картины, устанавливать подвесные гарнитуры, придумывать новые места для книжных полок, то вам необходимо либо иметь схему электропроводки своего жилища, в идеале — проект электропроводки, либо приобрести детектор скрытой проводки.
Детектор скрытой проводки — это портативный прибор на батарейках размером с карманный фонарик, который при необходимости достаточно будет включить и приложить к тому месту на стене, где вы задумали сверлить отверстие. Прибор тотчас издаст звук или просигнализирует световой индикацией в случае, если здесь проходит провод. Так вы будете точно знать, где сверлить нельзя.
Детектор скрытой проводки позволит достаточно точно, с погрешностью в несколько сантиметров, обнаружить проводку в стене или в потолке. Здесь вы найдете обзор современных детекторов скрытой проводки.
Сверление потолка
Что касается конкретно потолка, то изначально, еще на этапе строительства, внутри потолочной плиты провод подводится к будущей люстре. Провод идет перпендикулярно от стены — к месту, где будет висеть люстра, в панельных домах традиционно делается именно так.
Если вы точно не знаете, с какой стороны заходит провод (может быть сверху, если речь о монолите), то необходимо будет воспользоваться детектором скрытой проводки, либо частично вскрыть поверхность потолка вблизи вывода, и посмотреть, в какую сторону идет провод. После этого можете смело сверлить.
Меры безопасности
В любом случае, в целях безопасности, сверлите по возможности с отключенным в помещении напряжением. Для этого отключите тот автомат, который отвечает за подачу электричества к той ветви проводки, которая находится под угрозой быть поврежденной. Перфоратор или дрель подключите через удлинитель в другом помещении.
После сверления включите автомат, и если его тут же не выбьет, значит все в порядке, проводку вы не повредили. Будьте максимально осторожны при сверлении отверстий в условиях дефицита информации о нахождении скрытой проводки, ведь короткое замыкание способно не только повредить проводку, оно также несет угрозу вашему здоровью.
- Чем опасна контрольная лампа и почему она запрещена правилами
- Как не спалить Ардуино — советы для начинающих
- Почему греется зарядное устройство
Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Делимся опытом, Полезная информация по электромонтажу
Подписывайтесь на наш канал в Telegram: Домашняя электрика
Поделитесь этой статьей с друзьями:
Как не попасть в провод при сверлении стен?
«Как просверлить и не повредить?» — пожалуй, один из самых распространённых вопросов, если дело касается сверления стен. При покупке, например, красивейшей картины ещё можно обойтись, альтернативными способами крепежа. Но для подвешивания пары новых полочек или более масштабного обновления интерьера придётся обратиться за помощью к дрели или перфоратору. Если Вы делаете это самостоятельно, а тем более в первый раз, то рекомендуем ознакомиться с подборкой советов в статье. Это поможет не попасть в кабель в стене, избежать обесточивания линии, короткого замыкания или поражения электрическим током. И сбережёт Вам если не жизнь, то нервы, время и средства, что уже достаточно немало.
Если у Вас нет плана проводки помещения, то обратите внимание на расположение розеток и выключателей. При монтаже электрики профессионалами, провода должны быть уложены в штробы горизонтально, начинаться на расстоянии от 15 до 20 см от потолка или пола, опускаться подниматься вверх или опускаться вниз к розеткам строго под прямым углом. Распаячные коробки, как правило, монтируются на уровне 30 см от пола. Следовательно, лучше отказаться от идеи сверлить стену за выключателями, розетками или счетчиком. При несоблюдении этого правила, есть риск переделки электропроводки.
Если здание старое или нет уверенности в монтажниках, то лучше обезопасить себя и воспользоваться дополнительным инструментом. Например, взять «Детектор скрытых проводок» или «Индикатор напряжения». Первый — компактное портативное устройство, которое работает от батареек. Просто приложите его к месту на стене, где собираетесь сверлить отверстие. Прибор мгновенно издаст звук или включит световую индикацию в случае, если здесь проходит провод. Так Вы будете точно знать, где сверлить категорически нельзя. Кстати устройство способно обнаружить кабеля, как под напряжением, так и без, найти арматуру, металлические профили или дерево. Второй – чем-то напоминает шариковую ручку со световым индикатором внутри корпуса. Индикатор нужно повернуть плоской стороной к стене и начать вести вдоль, в месте, где провода обнаружатся, лампочка начнёт мигать.
Артикул: 13-1221
6380b69b-8662-498f-a027-10c7fe7b51ce
Цена за 1 шт
Артикул: 13-1210
f1c743dd-2c63-4140-8a5b-3c5bb79092e0
5 087,25 руб.
Цена за 1 шт
Артикул: TPR10
c5e9b7c6-bbe7-4c59-a4e0-ecaae2842245
Цена за 1 шт
Артикул: TPR20
7b5ad65d-a8f9-4f4b-a4b1-cb81e433b2fc
Цена за 1 шт
Артикул: SQ1015-0001
f72904c1-5c2d-445b-9a56-e5f26a76a63f
Цена за 1 шт
Ну и самый лёгкий способ! Возможно, Вы счастливчик, у которого есть план проводки помещения, где указано точное расположение проводов. Просто сориентируйтесь, где нужная стена, найдите расстояния от кабеля до ориентира к которому можно привязаться. Например, до угла, потолка, пола и так далее. Если был установлен натяжной или из гипсокартоновый полоток, то нужно учитывать насколько он сократил высоту помещения. Так как электрика закладывалась раньше, и схема составлялась по «родному» потолку. Тоже самое относится и к полу. Основываясь на этих данных, отмерьте расстояние от ориентира до проводки. Затем убедитесь, не совпадает ли предполагаемая точка бурения с местом, где проходит кабель и приступайте к сверлению стены. Какой бы способ «не попасть в кабель» Вы не выбрали, комнату, в которой планируется проводить работы, лучше обесточить. Для этого просто переведите автоматический выключатель в положение «выключено» и приступайте к воплощению Ваших дизайнерских идей.
Перейти в каталог товаров
Статьи
Посмотреть все новости и статьи
Мы используем файлы «cookie», как собственные, так и третьих сторон, для улучшения пользования сайтом и нашими услугами, путем анализа навигации по нашему веб-сайту. Если вы продолжите навигацию по нему, мы сочтем, что вы согласны с их использованием. Дополнительную информацию вы можете найти в нашей Политике в отношении файлов «cookie».
Уважаемые покупатели!
Ввиду текущей ситуации многие производители приостановили либо подвергли пересмотру действующие прайс-листы.
В этой связи, напоминаем, что, согласно условиям оферты, цена товара в каталоге является ориентировочной.
Окончательная цена товара определяется чеком, выставляемым менеджером.
Если Вы согласны с новыми условиями, нажмите принять.
Свердління стін у приміщенні: як не потрапити до кабелю
Такі професії, як електрик або монтажник та інші суміжні спеціальності, припускають часте проведення різноманітних свердлильних робіт різних поверхонь. Зокрема, стель та стін. Це може знадобитися і любителям, наприклад, проводити ремонт чи інші домашні роботи самостійно, оскільки, практично у кожному будинку домашнього майстра сьогодні можна знайти дриль чи навіть перфоратор. Для того, щоб зробити все правильно і в жодному разі не зачепити проводку, необхідно орієнтуватися у способах її виявлення.
Наслідки неакуратного проведення робіт можуть призвести, як мінімум, до пошкодження дроту та виходу з ладу розеток; або металевий інструмент викличе коротке замикання, спрацювання автоматичного вимикача і подальший ремонт проводки. У найгіршому випадку, може статися спалах. Розглянемо, як попередити виникнення перелічених вище ситуацій.
Правильне свердління стін
Для того, щоб провести якісь роботи, наприклад, для кріплення настінних полиць або дитячого спортивного куточка, необхідно свердлити отвори, в які потім вганяються болти або інші кріплення. Варто звернути увагу на стіну під стелею. Так, в більшості випадків, стандартно на відстані від стелі не менше 15 см, прокладається горизонтальна проводка, яка підводиться до розподільного короба. Від короба якийсь із дротів за допомогою внутрішньої прокладки, йде до розеток. Як правило, провідник від распредкоробки проходить вертикально вниз. Тому навіть якщо саму коробку не видно, кабель повинен бути саме там і свердлити в місці його проходження не потрібно.
В іншому випадку розетки можуть розташовуватися на перегородці. Перегородка не дістає до стелі, тому кабель завжди заводиться до розетки знизу. Робимо висновок, що під розеткою проводити свердлильні роботи не варто.
А для проведення якісного проведення використовуються такий провід як, ВВГ, ВВГп, ВВГнг, ШВВП.
Використання детектора прихованої проводки
Для тих, хто часто вдається до необхідності міняти щось в інтер’єрі, краще мати під рукою схему або детальний проект електропроводки, або придбати так званий прихований детектор проводки.
Це спеціальний пристрій невеликих габаритів, який працює від батарей і для його застосування необхідно його ввімкнути та прикласти до місця, де заплановано проводити свердлильні роботи. Якщо електропровідник виявлено, пристрій видасть відповідний звук або світловий сигнал. Таким чином, стає зрозуміло, що в цьому місці цього робити не варто. Похибка приладу становить кілька сантиметрів. Його можна використовувати і на стінках, і на стелі.
Правильне свердління стелі
Ще на етапі будівництва, по стелі до передбачуваного місця встановлення верхнього світла (або стельового світильника) підводиться провід. Від стіни провід проходить строго перпендикулярно більшості стандартних випадків. Якщо точно відома стіна, з якої йде підведення кабелю до люстри, то визначити заборонене для свердління місце не складе ніяких труднощів. Якщо ж є сумніви, використовуємо детектор прихованої проводки.
Техніка безпеки
Роботи проводяться з відключеним у приміщенні напругою. Щоб це зробити, необхідно відключити саме той автомат, який відповідає за подачу електроенергії до потрібної гілки. А ось дриль чи перфоратор у такому разі підключаються, використовуючи подовжувач, до робочої лінії іншої кімнати.
Після закінчення робіт знову підключаємо автомат. Якщо він функціонує в нормальному режимі, його не вибиває, отже, все зроблено правильно. До отримання найбільш повної інформації про місце проходження кабельних провідників, краще не поспішати і утриматися від таких робіт.
