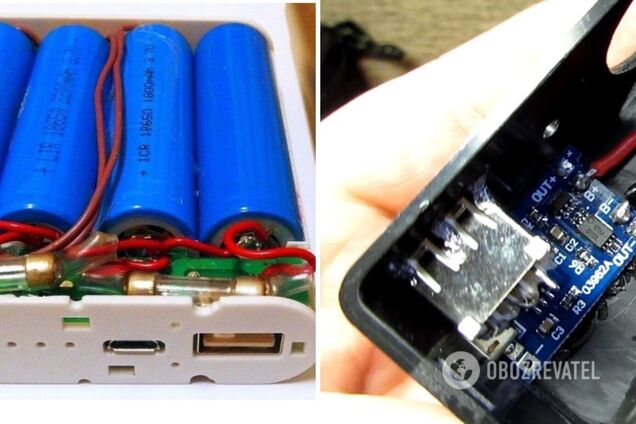

Повербанк своими руками: как собрать зарядку из старых аккумуляторов или пальчиковых батареек
Виртуальный мемориал погибших борцов за украинскую независимость: почтите Героев минутой вашего внимания!
На фоне регулярных отключений электроэнергии украинцы активно скупают повербанки, или внешние аккумуляторы. Но на такой покупке можно сэкономить и сделать устройство для зарядки своими руками.
- Плата с защитой от перезарядки, повышающий модуль;
- аккумуляторы (батареи);
- провода;
- корпус.
Специальная плата заряда должна иметь защиту от перезаряда, от короткого замыкания и от перегрузки. Устройство собирается на основе микросхемы и нужно для того, чтобы вовремя прекращать зарядку. Плату можно купить в магазине электроники или на онлайн-маркетплейсе. Найти такую можно по запросу «плата для повербанка модуль». Цена – до 200 грн.
Аккумуляторы выдают 3,5-3,7 вольт, а для заряда мобильного гаджета требуется напряжение 5 В. Поэтому необходим повышающий преобразователь. Он может быть в виде платы, к которой нужно припаивать провода, либо в виде платы уже с установленным USB-разъемом. Найти устройство можно по запросу «повышающий преобразователь для повербанка 3,7-5 вольт», или «повышающий DC-DC преобразователь». Стоят они около 200 грн.
Батареи тоже можно купить, но дешевле достать из ноутбуков, электронных сигарет («эльф баров»), б/у телефонов и так далее. Часто бывает так, что у старого устройства выходит из строя только контроллер, а сами батареи (или по крайней мере, часть аккумуляторов в них) остаються в хорошем состоянии. Также допускается использование алкалиновых батареек стандарта АА или ААА, а также перезаряжаемых элементов на никель-металлогидридной основе, имеющих аналогичные размеры корпуса.
Скрепить батареи можно при помощи изоленты, скотча, или посадив их на термоклей. Аккумуляторы можно расположить в линию, выложить в форме куба или пирамиды – это зависит от того, какой корпус будет использоваться (если будет).
Корпус можно не только найти в интернет-магазине, но и переделать из готового корпуса от ненужного гаджета. Или можно сделать самостоятельно из подручных средств.
Схема сборки power bank
- Разметить корпус по размерам компонентов и сделать отверстия по разметке.
- При помощи пайки соединить параллельно аккумуляторы (жало паяльника должно быть массивным, а паять нужно быстро, чтобы не повредить АКБ). Аккумуляторы соединяются «плюс» к «плюсу»:
- Укрепить конструкцию из батарей скотчем, изолентой или термоклеем, установить ее в корпус.
- Установить модуль заряда в корпус, припаять батарею аккумуляторов к модулю заряда.
- Установить повышающий преобразователь, соединив его с модулем заряда через кнопку включения.
- Если на плате повышающего преобразователя есть USB-разъемы, на этом изготовление зарядного устройства можно считать законченным. Если такого гнезда нет, его нужно припаять. Для этого к разъему припаиваются плюсовой и минусовой выход платы преобразователя.
Изготовление повербанка из старых аккумуляторов
Емкость аккумуляторов от электронных сигарет составляет 850 м-Ач. В зависимости от того, насколько мощная зарядка нужна, можно менять количество используемых аккумуляторов. К примеру, если их будет 10, то емкость устройства составит 8500 м-Ач. Батареи из-под электронных сигарет заряжаются довольно долго, но и долго держат заряд.
Для уменьшения размеров устройства лучше собрать 2 банки, в каждой из которых аккумуляторы будут удерживаться изолентой или скотчем. Для упрощения сборки АКБ размещаются контактными площадками в одном направлении.
Затем медным кабелем соединяются крайних контактов источников тока в каждой банке. Проводка крепится методом пайки, перед соединением тестовым прибором проверяется полярность элементов. Батареи соединяются в параллельную цепь, что позволяет увеличить емкость.
При сборке следует использовать только крайние контакты на каждом источнике тока, средняя площадка не используется (этот элемент предназначен для контроля температуры батареи). По аналогичной схеме коммутируется вторая банка.
После соединения кабелей компоненты помещают в коробку, для ограничения подвижности устанавливаются пластиковые или поролоновые прокладки. Рекомендуется делать разъемную конструкцию, которая позволит убирать загрязнения и менять вышедшие из строя элементы.
После всех манипуляций подключите гаджет к павербанку, чтобы проверить его работу. Также протестируйте, как заряжается непосредственно повербанк: USB-провод подключите к разъему, подсоедините к вилке и вставьте ее в розетку.
Как собрать зарядку из пальчиковых батареек
- Алкалиновые батарейки АА или ААА нужно установить попарно в картонные коробки, батаерйки располагаются полюсами в одном направлении. Для увеличения емкости и напряжения рекомендуется собирать 3 банки.
- Соединить контакты в параллельную цепь, припаяв проводники.
- Установить полученные банки в подходящую коробку из картона или пластика, а затем соединить цепи последовательно, что позволит получить на выходе напряжение 4,5 В.
- Разместить в кожухе разъем USB, который напрямую подключается к выводам пальчиковых батареек. Колодка крепится к корпусу или размещается свободно на соединительных электрических кабелях. Установка контроллера зарядки не требуется, поскольку элементы питания не поддерживают восстановления емкости.
- Закрепить компоненты при помощи термоклея.
Полученное устройство является одноразовым, пригодным для подзарядки телефона в чрезвычайной ситуации. Сделать такой повербанк многоразовым можно с использованием АА аккумуляторов на никель-металлогидридной или никель-кадмиевой основе. Однако в таком случае понадобится включить в конструкцию модуль зарядки и разъем для нее.
Преимущества и недостатки самодельного повербанка
- возможность создания устройств с увеличенным напряжением или емкостью;
- для изготовления используются компоненты б/у изделий;
- возможна замена части аккумуляторов, вышедших из строя в процессе эксплуатации.
- необходимы знания электрики и навыки работы с паяльником;
- требуется найти или купить блок зарядки и повышающий модуль;
- меньший срок службы по сравнению с заводскими изделиями;
- отсутствие дополнительных элементов (переключателя питания, контрольных диодов, вспомогательных разъемов).
Ранее OBOZREVATEL также рассказывал, как экономить электроэнергию в пиковые часы. Сокращать потребление энергии нужно, чтобы максимально избегать отключений.
Как самому сделать Повербанк своими руками из аккумуляторов с Алиэкспресс?
Power bank (повербанк в народе) — это внешний аккумулятор для телефона или планшета, для чего угодно, что нужно подзарядить, когда под рукой нет зарядного устройства и розетки на 220V.
Согласитесь, вещь полезная, например, в дороге, современные смартфоны разряжаются быстро, а подзарядить их часто просто негде. Как подобрать повербанк на Алиэкспресс, чтобы потом не было мучительно больно?
Как сделать Повербанк самому?
Интересно, что несколько лет назад таких устройств не было совсем, а алиэкспресс был только в проекте. Но уже тогда я САМ сделал свой повербанк из старых аккумулятор от ноутбука:
Примитив, конечно, никакой электроники, но свое дело он делал. Сейчас же времена поменялись и за несколько долларов можно купить power bank box, который будет заряжать аккумуляторы до нужного состояния и показывать тебе, что зарядка окончилась.
Вся прелесть ещё в том, что выбор таких устройств сейчас очень велик, так велик, что выбрать порой очень трудно. Если вы на алиэкспресс напишете в поиске Power bank, то получите 29000 результатов!
И как выбрать внешний аккумулятор для телефона или другого подобного устройства среди такого множества предложений?
Какой внешний аккумулятор лучше?
Я не буду описывать какие-то конкретные модели (кроме тех, что купил сам), я просто вам расскажу, как выбирать такие внешние источники питания. Какие они бывают?
Уже с аккумуляторами или просто пустой бокс? При выборе читайте внимательно: продается ПОЛНОСТЬЮ укомплектованное устройство (с батарейками) или просто пустая коробочка под них (box)?
Некоторые были очень сильно разочарованы, когда ПО ДЕШЕВКЕ покупали себе переносной аккумулятор для телефона, а оказывалось, что это просто пустая болванка и теперь еще нужно покупать аккумуляторы!
Если у вас дому УЖЕ есть аккумуляторы, то лучше купить просто бокс, так как это обойдется вам НАМНОГО дешевле!Если же таковых дома нет, то покупайте переносное зарядное устройство УЖЕ укомплектованное “батарейками”.
С какими аккумуляторами совместим POWER BANK: на 1,2V или 3,7V? Да, прежде чем выбрать power bank ВНИМАТЕЛЬНО прочитайте, какие аккумуляторы в нем используются. Продавцы ЗАРАНЕЕ предупреждают, какие аккумуляторы подойдут, а какие нет:
Какой тип аккумуляторов предпочесть?
ТИП AA на 1,2V — это очень распространенные аккумуляторы, или “пальчиковые”, как их принято называть, а по-научному тип “АА”.
Плюсы аккумуляторов АА:
- Доступность. Можно купить на каждом шагу.
- Заменяемость. Есть вдруг сели аккумуляторы, то в повербанк можно вставить обычные соляные батарейки АА на 1,5V.
Минусы аккумуляторов АА:
- Эффект памяти. Такие аккумуляторы желательно всегда полностью разряжать, а потом полностью заряжать. Подзаряжать не рекомендуется, так как аккумуляторы могут сильно потерять в емкости.
- Емкость. Емкость у этих аккумуляторов не великая, поэтому если вы купите power bank всего с одним элементом, то на много вам его не хватит.
Про цену не буду писать, так как она велика на все качественные аккумуляторы. Что можно сказать о втором типе аккумуляторов?
ТИП 18650 на 3,7V — этот аккумулятор просто так не купишь, в магазине в вашем городе его совсем не найдете (может в Москве только?), но его при этом ЛЕГКО достать … из аккумулятора старого ноутбука, там их аж несколько штук!
Плюсы аккумуляторов 18650:
- Нет эффекта памяти, так как они литиево-ионные, как на вашем телефоне, смартфоне или планшете.
- Большая ёмкость. В силу больших размеров и других технологий эти аккумуляторы имею хорошую емкость, так что даже одного элемента вам хватит, чтобы зарядить телефон, и не раз. Самый дешевый аккумуляторов 18650 будет иметь емкость как самый дорогой никель-кадмиевый или металл-гидридный аккумулятор АА.
Минусы аккумуляторов 18650:
- Редкость. Купить в магазине их не получится, и если у вас нет сломанного ноутбука, тогда остается только заказывать на алиэкспресс, их тут много — АККУМУЛЯТОРЫ 18650.
Так какой power bank выбрать на AliExpress?
Как вы поняли, все зависит от разных факторов и теперь вам нужно понять, что подходит именно ВАМ, что уже есть и как вы это будете использовать. Давайте я приведу вам свой пример.
Исходные данные: у меня есть куча элементов 18650 от старого ноутбука, и они лежат просто так, без дела. Из моей практики я заметил, что даже если аккумулятор на ноутбуке перестал держать заряд, то это еще не значит, что все его элементы вышли из строя.
Чаще всего бывает так, что теряет емкость только один или пара крайних, остальные же еще очень даже работоспособны. Разбираем аккумулятор на части, отсоединяем все элементы, и по одному начинаем заряжать.
Пусть вас не пугаете, что он не работал уже долго и совсем сел. Смотрите, я воткнул полностью севший аккумулятор в свой новый power box и замерил напряжение своим мультиметром (он тоже с алиэкспресс):
Напряжение ниже номинального, это я еще не сразу стал фотографировать, было еще меньше. Прошло буквально несколько минут и аккумулятор стал набирать емкость, вольтаж стал расти и дошел до рабочего:
Какой power bank box выбрал я? Я купил самый простой, вот такой вариант всего за 2$.
Простейшее устройство, пластиковый корпус, одна ячейка, при зарядке лампочка моргает, когда зарядится аккумулятор моргать перестает и ток больше на батарею не поступает, так что перезаряда не произойдет. Что еще нужно для счастья?
Аккумулятор подошел как родной, заряжался несколько часов и теперь у меня есть рабочий power bank всего за 2$. Но на этом я не остановился и заказал себе еще один Power Bank Box, но уже на 2 элемента всего за 3,5$
У него алюминиевый корпус, есть индикатор разряда (или заряда?), кнопка включения — выглядит достойно. Я его пока не получил, но как придет, то обязательно допишу в комментариях о своих ощущениях. Такой уже можно брать в дальнюю дорогу.
Так же я заказал себе вот такой USB TESTER, при помощи которого можно будет узнать, какую РЕАЛЬНУЮ емкость имеет каждый отдельный аккумулятор, чтобы отсеять дохлые.
Если подвести итог, то можно сказать так: какой повербанк лучше купить выбирать вам, просто купите тот, что вам действительно подойдет и что будет стоить вам не так дорого. Если у вас много денег и нужен МОЩНЫЙ power bank, то покупайте вот такой на 13600 mA/час — ССЫЛКА:
Повербанк на два аккумулятора
Ну вот и пришел мне второй power bank box на два аккумулятора. Покупал у ЭТОГО ПРОДАВЦА, пришел ОЧЕНЬ быстро, выглядит вот так:
Симпатичный, правда? В отличие от первого повербанка, о котором я писал выше. Тут алюминиевый корпус, который не так легко сломать, поэтому продавец не сильно грузился с упаковкой, гаджет был просто в пакете.
Если вы будете заряжать новые полностью разряженные аккумуляторы, то советую заряжать их по одному, чтобы один не тянул на себя больше тока.
К тому же на алиэкспресс есть отзывы, в которых люди рассказывали, что у них этот повербанк просто сгорел. Поэтому рекомендую не брать слишком мощное зарядное, от греха подальше, пусть лучше подольше заряжаются.
После того как батарея зарядится, загорятся все четыре лампочки.
Буду дальше эксплуатировать его, если будет что-то интересное, то обязательно напишу об этом в комментариях.
Не забудьте воспользоваться кэшбэком на Алиэкспресс или еще попробуйте найти купон на скидку, в этом случае вы сможете купить серьёзный прибор по смешной цене 😉
Собираем Power Bank своими руками.
Процесс изготовления высокоёмкого Power bank из Li-Ion аккумуляторов 18650 и многофункционального стабилизатора.
Собираем свой собственный Power Bank
Сегодня устройства типа Power bank (автономное зарядное устройство) прочно вошли в нашу повседневную жизнь. Они значительно облегчают использование всевозможных современных энергоемких гаджетов, таких как планшеты и смартфоны, так как позволяют быстро подзарядиться практически в любых условиях, когда вы находитесь вдали от розетки.
У самых простых Power bank имеется только один тип выхода- USB, который является наиболее популярным. В более продвинутых зарядных устройствах можно найти выходы с напряжением, ставшим стандартным напряжением питания для низковольтных устройств,- 12В. Это значительно расширяет область применения таких Power bank`ов, так как от 12В работает практически любая автомобильная электроника и множество других электрических потребителей. А при использовании инвертора можно получить и 220В при желании.
Краеугольным камнем в таких Power bank`ах становится вопрос емкости. Применение современных высокоёмких Li-ion аккумуляторов позволяет создать в компактном размере источник питания достаточной емкости для того, чтобы запитать какое-либо 12 вольтовое устройство в течении нескольких часов.
К сожалению, производители зачастую экономят именно на качестве встраиваемых литиевых элементов питания для уменьшения общей стоимости зарядного устройства, что негативно сказывается на времени работы Power bank. Поэтому мы хотим рассказать вам как самому изготовить Power Bank используя комплект, состоящий из многофункционального DC-DC преобразователя, платы защиты и корпуса и высококачественные литиевые аккумуляторы распространенного типоразмера 18650.
Нам понадобятся:
Комплект для сборки Power Bank модели HCX-284 состоящий из непосредственно многофункционального DC-DC преобразователя, платы защиты (PCM) для Li-ion аккумуляторов и металлического корпуса для 4ех Li-Ion аккумуляторов 18650. В качестве литиевых элементов возьмем 4 Li-ion аккумулятора Panasonic модели NCR18650B 3,6В емкостью 3400мАч
Преобразователь HCX-284 имеет стабилизированный 12В выход с максимальным током нагрузки 4А и 5ти вольтовый USB разъем с максимальным током 1А. В качестве зарядки для нашего Power Bank можно использовать любой 12В блок питания с штыревым разъемом размера 5,5 х 2,5 мм и максимальным током не менее 1,5А. Можно, конечно, использовать и менее мощный блок питания, но процесс заряда в этом случае может занять достаточно продолжительное время.
Принцип работы нашего Power Bank следующий:
С аккумуляторной сборки из 4ех последовательно-соединенных (4S) Li-Ion аккумуляторов мы получаем номинальное напряжение 14,8В. Точнее, это напряжение, в процессе работы, будет меняться от 16,8В (полностью заряженная батарея) до 12В (полностью разряженная). Непосредственно к аккумуляторам подключается плата защиты PCM. Она будет контролировать эти верхние и нижние напряжения, не позволяя им выйти за крайние значения и оберегая литиевые ячейки от перезаряда и переразряда.
С платы защиты напряжение подается на вход понижающего DC-DC преобразователя, который и превращает наши 16,8 — 12В с аккумуляторов в стабилизированные 12В и 5В на соответствующих разъемах.
При зарядке аккумуляторов 12 вольт с входа «DC In» стабилизатора преобразуются в 16,8В необходимые для заряда 4S Li-Ion аккумуляторной батареи. Максимальный ток, подающийся на аккумуляторы, составляет 1А и не зависит от мощности вашего блока питания. Это позволяет использовать в комплекте с HCX-284 литиевые аккумуляторы с минимальной емкостью около 2000мач, у которых ток заряда не должен превышать половины значения от емкости, т.е. примерно 1А.
1. Склеиваем при помощи термоклея батарею из четырех Li-Ion аккумуляторов Panasonic модели NCR18650B.
Термоклей лучше использовать с низкой температурой плавления для исключения локального перегрева аккумуляторов. Обращаем внимание на качество клеевых швов- они не должны выступать за габариты батареи иначе она просто не влезет в корпус.
2. Мы используем специальные электрические изоляторы для исключения контакта никелевой сварочной ленты и корпуса аккумуляторов.
3. Свариваем Li-Ion ячейки в 4S батарею при помощи никелевой ленты 5х0,127мм и сварочного станка для контактной сварки. Паять Li-Ion аккумуляторы не рекомендуется из-за того, что они боятся перегрева, что может сильно уменьшить их ресурс. Так как токи в нашей батареи будут в пределах 3-4 ампер такой толщины ленты будет более чем достаточно.
Сразу формируем выводы всех напряжений для последующей пайки проводами к контрольным контактам на плате PCM.
4. Устанавливаем PCM на батарею. Силовые контакты формируем используя только ленту. Это более надежно и компактнее. Контрольные напряжения подключаем к плате проводами самого минимального сечения. Мы применили МГШВ 0,2мм, но можно использовать провод и, к примеру, МГТФ 0,14мм.
Подключать контакты контроллера надо в последовательности от «минимального» к «максимальному», т.е сначала «B-«, затем +3,7В, 7,4В, 11,1В и последним «В+»
5. Выводы с PCM делаем проводом ПУГВ 0,5мм. Длина выводов должна быть не более 2 см. Закрываем торцы батареи изоляционным к артоном и упаковываем аккумуляторы в тонкую термоусадочную пленку.
На этом этапе у нас получилась защищенная батарея, которую можно использовать без опаски перезарядить или переразрядить. Но на выходах, пока, мы имеем нестабилизированное напряжение, которое будет меняться в процессе разряда от 16,8В до 12В.
6. Подключаем батарею к плате стабилизатора. Для этого подсоединяем черный «минусовой» провод к контакту «P-«, а красный «плюсовой» провод к контакту «P+» При этом, стабилизатор однократно моргнёт всеми тремя светодиодами.
7. Устанавливаем батарею с припаянным стабилизатором в корпус. Начинаем установку именно с батареи, затем стабилизатор. Плата стабилизатора устанавливается в специальные пазы корпуса.
8. Закрываем торцы корпуса специальными заглушками, идущими в комплекте и наклеиваем декоративные наклейки.
Все. Наш собственноручно изготовленный PowerBank готов. Проверяем работу, нажимая на единственную кнопочку, которая, при неподключенных разъемах, включает индикацию уровня заряда, которая показывает, что сейчас наши аккумуляторы полностью заряжены.
При использовании Power Bank HCX-284 надо учитывать один нюанс: выход 12В осуществлен при помощи розетки для штыревого разъема питания размером 4х1,7мм. Надо отметить, что такой типоразмер является малораспространенным и в свободной продаже его найти проблематично. Именно поэтому мы прилагаем провод с припаянным штыревым разъемом в комплект к набору HCX-284.
Давайте посчитаем итоговую емкость нашего Power Bank`а:
Мы использовали 4 аккумулятора Panasonic модели NCR18650B 3,6В емкостью 3400мач. Итого мы получаем 3,4А/ч при напряжении 14,8В.
Но у нас на выходе 2 напряжения 5В и 12В. Также надо учитывать, что КПД преобразователя составляет около 90%.
Соответственно, при 5В емкость нашего аккумулятора составит ((14,8*3,4)*0,9)/5 = 9,05Ач Это означает, что при пяти-вольтовой нагрузке током 1А наш Power Bank проработает около 9 часов!
При 12В емкость составит: ((14,8*3,4)*0,9)/12 = 3,77Ач
Вот, в принципе, и весь процесс. По времени, при наличии опыта и инструмента, он занимает около 1 часа.
Другие записи
В статье рассмотрим подробно как устроена Li-Ion батарея для электровелосипеда в распространенном корпусе Silver Fish, как ее разобрать, собрать новый батарейный блок и произвести замену.
Нам на электронную почту пришло несколько очень подробных обзоров на товары, приобретенные в нашем магазине, от одного из покупателей.
Здесь процитируем их полностью.
Нам на электронную почту пришло несколько очень подробных обзоров на товары, приобретенные в нашем магазине, от одного из покупателей.
Здесь процитируем их полностью.
- Комментарии
PowerBank своими руками из доступных схем
Мобильники сейчас играют огромную роль в нашей жизни и не важно сенсорный это или кнопочный телефон. Но с появлением смартфонов появилось много нового, все эти прелести цивилизации необходимы в постоянной подзарядке, ведь самое плохое, когда в неподходящий момент разрядиться аккумулятор и вы не сможете совершить любой звонок. Да идеальный вариант зарядки от сети, но если вы отправились на природу на несколько дней или вообще путешествовать на пару недель. Что делать, как остаться на связи, не говоря о играх и других полезных программах установленных на ваш телефон? Выход есть, технологический прогресс идет вперед и теперь существуют специальные зарядки, которые обычные лучи солнца преобразовывает в необходимую энергию для зарядки вашего мобильника.
Итак, чтобы собрать недорогой PowerBank самому у быть точно уверенным в его эффективности, вам предоставлено несколько готовых схем. Обратите внимание что эта инструкция про повышающие схемы, то есть, если решили собирать комплект батарей на напряжение больше 5,1 вольт, смотрите последовательные схемы повербанков. В этой статье будут схемы где батареи соединяются только параллельно, упираясь на большую ёмкость. Все необходимые комплектующие для PowerBank своими руками, доступные на нашем сайте и с легкостью их можно купить.
Самое главное что понадобиться перед сборкой:
— литий-ионные аккумуляторы, их можно достать из старой батареи вашего ноутбука, аккумулятор телефона, просто купить на рынке, в специализированном магазине или заказать через интернет;
— корпус придется придумать самому, ведь у каждого будет уникальный по виду PowerBank. Можно использовать любую подходящую по размерам коробку из пластика, некоторые самодельщики делают её из картона и обклеивают скотчем, да с чего угодно что можно найти дома;
— вторим по важности после батареек идет контроллер для PowerBank. Состоит из микросхемы которая заряжает установленные Li-ion батарейки и схема которая преобразовывает в не обходимое напряжение для зарядки мобильных устройств;
— светодиоды для индикации работы, переключатели и разъемы, можно добавлять по вашему желанию;
— термоклей, паяльник, провода и другие мелкие детали для соединения и герметичности устройства.
Схемы самодельного PowerBank
Здесь используют Li-ion батарейку, можно купить новую, взять старую или вынуть из старой батареи ноутбука. Слева находиться модуль с защитой от перезаряда для подзарядки самых батареек, а справа самый миниатюрный повышающий преобразователь до 5 вольт и очень удобно что уже есть USB. Ток такой сборки будет в пределах 500-700 мА, этого вполне достаточно для первого повербанка.
Другой способ уже полноценный PowerBank, в контроллере есть дисплей, модуль заряда, повышающий преобразовтель и USB выходи. Вам нужно только подлючить к своим аккумуляторам.
