Как правильно пользоваться газовой колонкой нева 3208, 4511, 4513, 5611?

В данной статье мы рассмотрим как правильно пользоваться газовой колонкой нева данных моделей? Как их включать, как включать, схемы, нюансы и тонкости эксплуатации. Итак поехали.

Колонка Нева 3208 как включить?

Для включения колонки требуется сначала перевести ее в режим ожидания (розжига) с помощью механической ручки регулятора. В таком положении газ перетекает на запальную горелку по трубке. Затем нажимается кнопка электромагнитного клапана.

После этого газ по медной трубке через электромагнитный клапан поступает в газовый узел, а далее движется к запальной горелке, где непосредственно образуется газовоздушная смесь, которая разжигается при помощи пьезорозжига. Как только загорелось пламя, оно начинает нагревать термопару, которая при нагреве вырабатывает КДС, при помощи чего удерживается электромагнитный клапан.

Время ее нагрева около 10 секунд, ровно столько необходимо удерживать кнопку. Происходит включение пламени, далее необходимо открыть вентиль с водой. Вода по медной трубке поступает в водяной узел. Там создается напряжение в мембранной полости, происходит давление на горелку со штоком.

Шток воздействует непосредственно на газовый клапан, преодолевая усилия возвратной пружины, происходит открытие газового клапана. Газ поступает на коллектор, далее равномерно распределяется и попадает на сопло, секции горелки и поджигается с помощью запального пламени. Оно нагревает медный теплообменник, он в свою очередь нагревает проходящую по нему воду, в результате чего мы и получаем подогретую воду. Отработанные газы через газоотводящее устройство выходят в дымоход.

Параметры, которые контролируются датчиками газовой колонки:

  • Наличие запального пламени. Если по каким то причинам оно потухает, подача газа прекращается.
  • Наличие протока воды через водяной узел. Закрывается клапан и прекращается подача топлива на основную горелку, остается гореть только запальное пламя.
  • Тяга. В случае засорения дымохода, отработанные газы начинают выходить не через отводящее устройство наверх, а назад в запальную группу и, как следствие, горелка гаснет.

Для того, чтобы регулировать температуру проходящей воды, необходимо покрутить ручку, посредством которой изменяется напор подаваемого газа на основную горелку. Чем меньше давление газа, тем ниже пламя, медленнее нагревается теплообменник, меньше выходящая температура.

Для отключения устройства необходимо:

  1. Перекрыть водоразборный кран.
  2. Поставить реле в положение выключить.
  3. Перекрыть кран газопровода.
  4. Перекрыть запорный вентиль холодной воды.

Колонка надежная в использовании, прослужит вам долгие годы, небольшая стоимость, но имеет невысокую продуктивность, недостаточную для двух точек раздачи. При поломке устройства довольно трудно найти подходящие запчасти, а поломки происходят довольно часто.

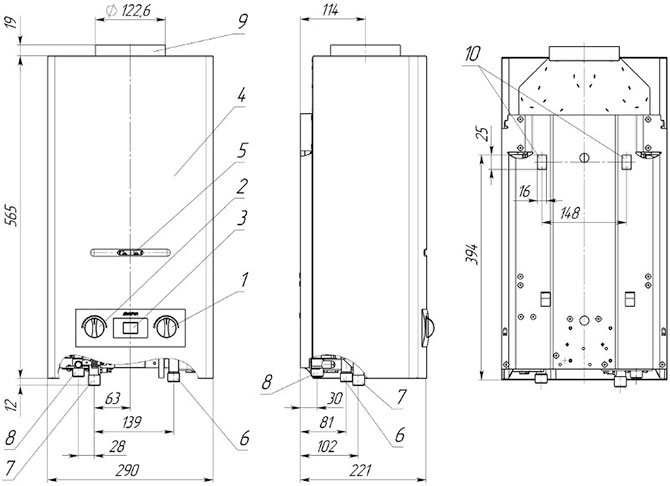

Нева 4511, 4513, люкс 5611, как работать с аппаратами.

1 – рукоятка для регулирования расхода воды;
2 – рукоятка для регулирования расхода газа;
3 – дисплей показывающий температуру воды;
4 – облицовка;
5 – смотровое отверстие;
6 – штуцер подвода холодной воды, резьба G ½;
7 – штуцер подвода газа, резьба G ½;
8 – штуцер отвода горячей воды, резьба G ½;
9 – патрубок газоотводящего устройства;
10 – крепежные отверстия.

Включение аппаратов:

  • Для начала необходимо вставить батарейки.
  • Открыть газовый вентиль.
  • Открыть кран с холодной водой.
  • Поставить рукоятки 1 и 2 (смотри рисунок выше для модели 4511,Neva люкс 5611) на минимальное положение.
  • Включить кран горячей воды. В это время происходит искрение между свечой и горелкой, далее горелка зажигается и начинается подогрев воды.
  • Проверить визуально, горит ли горелка.

Регулировка расхода воды происходит рукояткой № 1, а ее температура соответственно ручкой № 2 (для модели 4511). Правила эксплуатации газовых колонок Нева 4511 и Нева Люкс изложены здесь.

Из опыта пользователей для модели Neva люкс 5611 во время первичного разжигания либо после продолжительного отключения, возгорание горелки произойдет, если удалить весь воздух из газовых систем. В связи с тем, что искровое возгорание продолжается около 8 секунд.

После открытия крана с горячей водой для продления розжига кран надо закрыть, а потом снова открыть. Это следует делать до окончательного выхода воздуха из труб, до момента розжига горелки.

Газовые колонки Нева Люкс 4511, 4513, 5611

Для модели 4513 отрегулировать температуры возможно следующими способами:

  • Повернуть рычаг устройства против часовой стрелки, это приведет к увеличению температуры, и соответственно по часовой стрелки к уменьшению.
  • Разбавить воду непосредственно смесителем.
  • Изменить расход воды, проходящей сквозь аппарат с помощью водоразборного крана. Увеличение расхода приведет к снижению температуры и наоборот.

Выключение:

Для этого достаточно перекрытия всех кранов с горячей водой, для безопасности убедитесь в том, что горелка полностью потухла.

Для ночного отключения необходимо:

  • Перекрыть вентиль горячей воды.
  • Перекрыть подачу газа к аппарату.
  • Перекрыть кран холодной воды.

Колонка Neva 4511 плюсы: надолго хватает батареек, доступная стоимость, легко подобрать запасные детали для ремонта, минусы — некоторые пользователи жалуются на низкое качество и частые поломки.

Мощности водонагревателя Нева люкс 5611 не хватает на две точки водозабора, шумная во время работы, из плюсов: безопасна благодаря наличию датчиков, способна работать при низком давлении воды, маленькие размеры аппарата.

Газовая колонка Нева: практичность и надежный функционал в одном аппарате

Газовые колонки «Нева» и «Нева люкс» популярны благодаря длительному сроку бесперебойной работы и возможности размещения в небольших помещениях.

Компактность агрегата позволяет эстетично адаптировать устройство к интерьеру кухни или котельной. Автомат функционирует в условиях стандартного давления воды, безопасен в использовании.

Устройство

Устройство характеризуется несложным механизмом водонагревателя, работающего на газу. Конструкции моделей отличаются между собой наличием дополнительных функций, а также источником розжига. Полуавтоматы функционируют за счет постоянно горящего фитиля, который активируется пьезоэлементом. Автоматические модели воспламеняются с помощью искры, питаются от батареек. Существуют приборы с механическими способами управления, когда интенсивность нагрева воды корректируется вручную.

Конструкция

Конструкция газовой колонки

Мощность подачи горячей воды осуществляется вне зависимости от централизованного напора. Частные дома решают проблему, благодаря использованию гидравлического и электронного способа изменения интенсивности нагрева. Усовершенствование моделей происходит регулярно. Российские производители выпускают откорректированные в соответствии с пожеланиями пользователей водонагреватели.

Принцип работы

Чтобы понять, как пользоваться газовой колонкой Нева, необходимо рассмотреть основные принципы ее работы:

  • вентиль для воды открывает доступ закрытого узла с мембраной;
  • основная горелка получает газ, благодаря открывшемуся клапану;
  • розжиг газовой горелки осуществляется с помощью электрода;
  • жидкость нагревается в теплообменнике;
  • горячая вода поступает к трубопроводу.

Устройство

Устройство газовой колонки

Каждая модель Невы имеет особенности размещения, свои габариты, мощность, срок эксплуатации. Эти показатели влияют на цену товара.

Как грамотно установить

Установку водонагревателя желательно доверить мастеру, который знает толк в особенностях аппарата. Повышенная опасность конструкции связана с утечками газа. Гарантийное обслуживание предоставляется при соблюдении правил установки типовых колонок. Монтаж может осуществлять сотрудник специальной службы или представитель центра обслуживания, имеющий разрешение на проведение работ.

Для установки газовой колонки требуется оборудованное помещение, которое имеет площадь от 9 кв. метров. Высота от пола должна быть не менее двух метров. Комната может быть нежилой, но обязана обладать хорошей вентиляцией. Форточки достаточно, чтобы проветривать помещение в целях безопасности скопления газа. Подобные требования предъявляются к установке газового оборудования, так как Нева относится к товарам, требующим повышенного внимания пользователей.

Колонка фиксируется к герметичной вертикальной поверхности. Стена должна представлять собой плотный негорючий материал. Уровень позволяет навесить конструкцию ровно, анкера прочно прикрепляют корпус.

Подача воды предполагает нормальное давление, которое можно повысить с помощью насоса, чтобы избежать проблем. Трубопровод с отсекающими кранами предполагает установку фильтров. При соблюдении требований установки газовые колонки прослужат более десяти лет.

Подключение агрегата

Вопрос о том, как подключить колонку нева, решается в автоматах просто. Когда открывается кран водоснабжения, сигнал поступает для образования искры, способствующей розжигу горелки. Закрытие водопровода приводит к отключению колонки. Полуавтоматические бойлера работают на запальнике. Пьезоэлемент разжигает фитиль, который воспламеняет горелку. Далее аппарат работает по принципу автомата.

Нева 4506

Газовая колонка NEVA 4506 предназначена для обеспечения горячего водоснабжения квартир и частных жилых домов. Характерной особенностью данной колонки является автоматическое электронное зажигание от батареек, т.е. отсутствие постоянно горящего пламени запальной горелки, колонка автоматически начинает работу при открытии крана горячей воды и полностью выключается при его закрытии. Газовая колонка имеет компактные размеры, оснащена многоуровневой системой безопасности.

Технические характеристики:

Тип розжига: Автоматический
Вид топлива: Природный газ
Камера сгорания: Открытая
Мощность, кВт: 12
Производительность, л/мин: 6
Минимальное давление воды для запуска, бар: 0.15
Max расход природного газа, м³/час: 1.26
Ду подключение холодной воды (вход), дюймы: 15 (1/2″)
Ду подключение горячей воды (вход), дюймы: 15 (1/2″)
Ду подключение газа (вход), дюймы: 15 (1/2″)
Диаметр дымохода, мм: 110
Вес, кг: 9.4
Гарантия: 5 лет
Высота, мм: 565
Ширина, мм: 290
Длина, мм: 221

Преимущества NEVA 4506

  • Цифровой дисплей,
    отображающий температуру воды;
  • Наличие разъема для подключения к сети 220 В;
  • 2 цветовых решения – белый и белый алюминий;
  • Работа при минимальном давлении воды;
  • Наличие двух ручек регулировки
    для расхода воды и газа;
  • Комплектующие российского производства;
  • Компактные размеры;
  • Оптимальное соотношение цена/качество;
  • Гарантия 5 лет

Особенности NEVA 4506

Одна точка водоразбора

Медный экологичный теплообменник

Многоуровневая система защиты

Поддержание температуры плюс минус 2 градуса

«Сухая» камера сгорания

Запатентованный газоводяной узел

Гидравлическая модуляция пламени горелки

Автоматическое включение при открытии крана воды

Обзор серии NEVA 4506

Газовая колонка NEVA 4506 предназначена для обеспечения горячего водоснабжения квартир и частных жилых домов. Эта колонка лучше всего подойдёт тому, кто живет один и не часто использует две точки водоразбора одновременно. Она очень компактная и легкая, поэтому найти подходящее место для её установки не составит труда даже в малогабаритной квартире.

Газовая колонка Нева 4506 оснащена автоматическим розжигом от батареек, т.е. прибор начинает автоматически работать при открытии крана и прекращает при закрытии. На передней панели колонки расположен цифровой дисплей, он проинформирует вас о температуре воды.

При всех достоинствах газовой колонки Нева 4506 необходимо отметить ее невысокую мощность — 12 кВт, при производительности 6 литров/мин. Поэтому наиболее эффективно использовать эту колонку в случае, если вы планируете пользоваться одновременно одной точкой водоразбора. Если же нужно, чтобы горячая вода одновременно была в ванной комнате и на кухне, тогда вам нужна колонка большей мощности, такие как Нева 5514 или серия Baltgaz Comfort.

Модель 4506 крепится к стене, подвод воды и газа расположен снизу. Батарейный блок так же находится снизу. Для удобства сервисного обслуживания и ремонта передняя панель крепится на двух саморезах и легко снимается. В колонках установлен медный теплообменник, который обеспечивает отличную теплопроводность и долговечность.
Отличительные особенности:
— возможность работы как на природном, так и на сжиженном баллоном газе;
— многоуровневая, современная система безопасности;
— удобство обслуживания и эксплуатации;
— компактные размеры;
— экономичность;

Безопасность
-Изготовленная из нержавеющей стали
гофрированная труба снижает чувствительность
к статическому электричеству;
-Многоуровневая система защиты предотвращает
перегрев воды при малом протоке.

Газовая колонка Нева 4506 является самой простой и недорогой газовой колонкой из серии Нева. Стоит отметить важную деталь, большинство комплектующих и запчастей для колонок Нева производятся на том же заводе и поэтому всегда есть в наличии, их не надо ждать неделями и переплачивать в несколько раз, как за импортные аналоги. У нас вы всегда сможете найти полный ассортимент комплектующих и запчастей для газовых колонок Нева по доступным ценам.

Газовое оборудование является технически-сложным, поэтому установка и подключение любой газовой колонки должны производиться только лицензированными специалистами, профессионально занимающимися проведением газовых работ. При покупке газовой колонки Нева 4506 наши специалисты смогут установить ее быстро, качественно и за разумные деньги.
