Как разобрать насос отопления грундфос

Циркуляционный насос для отопления и ГВС Grundfos UPS 32-70

Насос для систем отопления, горячего водоснабжения, охлаждения и кондиционирования. Оснащен трехскоростным электродвигателям с защитой от перегрева. Отличается надежностью, низким потреблением энергии и долговечностью.

Код товара: 96621355
Доставка: 2 рабочих дня, бесплатно!
Похожие товары

Технические характеристики

Тип насоса
Циркуляционный
Механизм насоса
мокрый ротор
Качество воды
Максимальный напор
Материал рабочего колеса
Допустимая температура жидкости
Габариты товара
180x134x126 мм

Описание

Циркуляционный насос Grundfos UPS 32-70 используется в различных системах отопления, горячего водоснабжения, кондиционирования и охлаждения воздуха. Он имеет три скорости вращения вала, благодаря чему, лучше адаптируются к текущим потребностям системы.

Конструкция насоса разработана таким образом, чтобы все движущиеся части оставались максимально износоустойчивыми и долговечными. Например, рабочее колесо изготовлено из термостойкого композитного материала, устойчивого к коррозии, а жесткая конструкция подшипниковой пластины из нержавеющей стали значительно продлевает срок службы подшипников.

Преимущества циркуляционного насоса Grundfos UPS 32-70:

• Простой монтаж и быстрый пуск в эксплуатацию.
• Надежность и долговечность, за счет использования износоустойчивых, антикоррозийных материалов.
• Экономное потребление энергии.
• Минимальный уровень шума.
• Может использоваться в незамкнутых и замкнутых контурах.
• Электродвигатель поставляется с защитой от перегрузки и перегрева.
• При техническом обслуживании двигатель можно снять без демонтажа насоса из системы.
• Компактные размеры и небольшой вес.

Механизм начал «капризничать»? Пора на ремонт: как разобрать циркуляционный насос отопления своими руками

Современные водяные системы отопления, не могут работать без оборудования, контролирующего правильный поток воды в трубах. С этой задачей, справляется циркуляционный насос, который перемещает теплоноситель по трубам.

В работе прибора, возникают неполадки, которые нужно своевременно устранять. Устранение неисправностей прибора, можно провести в домашних условиях, предварительно, произведя демонтаж и разборку. Об этом далее, поподробнее.

Виды циркуляционных насосов отопления и принцип работы

Циркуляционные помпы в коммунальных, или бытовых системах отопления, бывают двух видов: с сухим и мокрым ротором. Хоть по принципу работы они идентичны, первый вариант имеет КПД 70%.

Его, целесообразнее использовать в коммунальных и производственных помещениях. Такой прибор менее долговечен, сильнее перегревается.

Поэтому оснащён вентилятором и требует дополнительного технического обслуживания. Для бытовых целей используют с мокрым ротором, который проще в эксплуатации. Ведь его двигатель омывает холодная вода и без всяких дополнительных элементов, охлаждает его.

Принцип работы такого насоса, основывается на перекачке воды с одной точки в другую. На роторе устройства, имеется крыльчатка (колесо с полимерными лопастями), которая, вращаясь, подхватывает воду, поступающую во входное отверстие, разгоняет её (если применять в бытовых целях, скорость может достигать 2 м/с) и выталкивает в выходное отверстие. При этом динамику перемещения теплоносителя, можно регулировать с помощью переключателя, который расположен на корпусе помпы.

Важно! В домах с большим метражом, система отопления должна обеспечивать тёплую температуру во всех комнатах. Поэтому внедрить в систему оборудование, которое намного увеличит давление и, перемещая равномерно воду, прогреет все батареи, будет правильным решением.

Что проверить перед разборкой насоса для безопасности

Циркуляционный насос, способствует быстрому, равномерному отоплению и помогает сэкономить расход газа. Однако, длительное, или неправильное использование, приводит к неполадкам.

Впрочем, некоторые из них можно устранить самостоятельно. Прежде чем предпринимать какие-либо действия по демонтажу агрегата, стоит его проверить. Возможно, сбой в работе получится устранить на месте. Поэтому прежде необходимо:

1. Проверить подачу электроэнергии к клеммам насоса. Если такая неисправность имеет место, электродвигатель будет только гудеть, и ротор не запустится.

Для устранения проблемы, проверяются места соединений контактов, а также целостность проводов.

1. Проверить, не заклинил ли вал. Такое может произойти из-за загрязнителей, выпадающих в осадок, во время процесса дистилляции воды, который происходит, благодаря её циркуляции и нагреванию в отопительной системе. Лишние частицы оседают, в том числе и на роторном валу, что приводит к заклиниванию. Устраняется проблема с помощью отвёртки. Достаточно провернуть ею вал (место расположения шлица, торцевая часть механизма), и работа насоса должна возобновиться.

Если после удаления перечисленных выше неполадок, проблема останется, придётся произвести демонтаж насоса из магистрали. Однако прежде чем его разбирать, стоит проверить, можно ли это делать — есть виды, не подлежащие разборке.

Как разобрать и собрать своими руками

Для того чтобы разобрать устройство и по возможности устранить внутреннюю неисправность своими руками, следует произвести демонтаж. Это труда не составит.

Вначале устройство обесточивается, перекрывается байпас (обходная отопительная труба), если таковая имеется. Затем, откручиваются все запорные вентили, и насос извлекается.

После демонтажа, можно приступать к разборке насоса. Для этого следует:

1. Открутить ключом 4 болта, с шестигранными головками, которыми прикручена нижняя и верхняя часть устройства. Если крепёжные элементы прикипели и не откручиваются, стоит воспользоваться размягчающим средством «жидкий ключ». После нанесения этого вещества на проблемные места, уже через 10—15 минут открутится любой болт.
2. Снять верхнюю часть корпуса и извлечь ротор, находящийся в стакане статора. Между колесом ротора и стаканом, есть 4 дренажные отверстия. Нужно отвёрткой поддеть через них колесо и вытащить деталь. Если есть налёт, препятствующий извлечению, можно снова воспользоваться размягчающим средством.
3. После извлечения ротора, провести диагностику, и по возможности устранить все неполадки, препятствующие нормальной работе насоса.

Неисправности внутри системы циркуляционного насоса, бывают различной степени тяжести, например: если при запуске через несколько секунд работа помпы прекращается, возможно, дело в длительной эксплуатации устройства. Со временем, образуется накипь, которая приводит к заклиниванию вращательных узлов и препятствуют вращению ротора. Поэтому разобрав насос, весь известковый налёт вычищается, а крепёжные стыки смазываются маслом.

В задней части насоса, обследуется полость улитки. Если она загрязнена, хорошенько всё почистить. Проверить резиновую прокладку на стыке задней и передней части корпуса насоса. Если она непригодна, заменить изношенный уплотнитель.

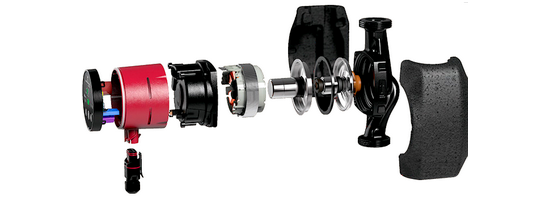

Фото 1. Схема внутреннего устройства циркуляционного насоса отопления. Указаны основные части механизма.

После того как будут устранены неполадки, ротор снова помещается в гильзу. Затем, кладётся резиновый уплотнитель, одевается задняя часть насоса (улитка), и закручивается крепёжными винтами. Ориентируясь по стрелке на корпусе, указывающей направление потока, насос присоединяется к трубе. Провода электропитания в правильном порядке, присоединяются к колодкам клемм, и прибор готов к работе.

Важно! Перед тем, как запускать насос, для предотвращения воздушной пробки, потихоньку открутите винт на передней части корпуса насоса, и спустите воздух. Когда из отверстия пойдёт вода, закрутите плотно винт назад.

Полезное видео

Ознакомьтесь с видео, в котором показана разборка циркуляционного насоса и перечислены возможные поломки.

Своевременная профилактика — залог долговечности

Устранить мелкие неисправности, мешающие работе циркуляционного насоса, можно самостоятельно в домашних условиях. Поэтому, чтобы небольшие неприятности не переросли в крупные — проводите чаще профилактику оборудования. При подозрительных звуках и сбоях в процессе вращения, разбирать, смазывать все вращательные элементы, чистить от накипи и других оседающих частиц. При таком подходе, насосное оборудование в отопительной системе, прослужит не один десяток лет, обеспечивая оптимальную температуру.

Ознакомьтесь с товарами по теме

• Аккумуляторные отвертки
• Аксессуары
• Аксессуары для пневмоинструмента
• Баки
• Бензорезы и электрорезы
• Блоки автоматики
• Вентиляторы бытовые
• Вертикуттеры и аэраторы
• Видеорегистраторы систем видеонаблюдения
• Внешние аксессуары
• Водонагреватели
• Водяные насосы
• Водяные тепловентиляторы
• Воздуходувки и садовые пылесосы
• Воздушные компрессоры
• Встраиваемые конвекторы
• Газовые баллоны
• Газовые конвекторы
• Газовые обогреватели
• Газонокосилки
• Гайковерты
• Горелки для котлов отопления
• Готовые комплекты видеонаблюдения
• Греющий кабель
• Грили, коптильни, барбекю
• Двигатели для садовой техники
• Дрели и строительные миксеры
• Дровоколы
• Измельчители садового мусора
• Инструменты для приготовления
• Ионизаторы воздуха
• Камеры видеонаблюдения
• Камины и печи
• Клеевые пистолеты
• Климатизаторы
• Коллекторные шкафы
• Комплектующие для кондиционеров
• Комплектующие для полотенцесушителей
• Комплектующие для радиаторов и теплых полов
• Комплектующие для систем видеонаблюдения
• Кондиционеры
• Ленточные пилы
• Малярные установки
• Мангалы
• Мини-тракторы
• Модули управления
• Мойки ВД
• Монтажные пилы
• Мотоблоки и культиваторы
• Мотопомпы
• Наборы пневмоинструментов
• Наборы посуды
• Навесное оборудование
• Надставки для котлов
• Ножи и насадки для газонокосилок
• Обогреватели
• Осушители воздуха
• Отбойные молотки
• Отопительные котлы
• Очистители и увлажнители воздуха
• Перфораторы
• Пилы сабельные и электроножовки
• Плиткорезы
• Пневматические аэрографы, краскопульты, текстурные пистолеты
• Пневмогайковерты
• Пневмодрели
• Пневмозаклепочники
• Пневмолобзики и пилы
• Пневмоножницы и пневмоножи
• Пневмопистолеты
• Пневмостеплеры
• Пневмотрещотки
• Пневмошлифмашины
• Пневмошуруповерты
• Полотенцесушители
• Прочие аксессуары
• Прочие пневмоинструменты
• Радиаторы отопления
• Распиловочные станки
• Решетки для гриля
• Решетки для конвекторов
• Садовые ножницы и кусторезы
• Сенокосилки
• Системы управления для котлов
• Скобы, гвозди и штифты
• Снегоуборщики
• Строительные фены
• Строительные электроножницы
• Счетчики воды
• Теплоаккумуляторы
• Тепловые завесы
• Тепловые насосы
• Тепловые пушки
• Теплоноситель
• Терморегуляторы
• Топливные блоки и биотопливо
• Торцовочные пилы
• Триммеры
• Тёплый пол
• Установки для алмазного бурения
• Фрезеры
• Цепные электропилы и бензопилы
• Циркулярные (дисковые) пилы
• Цифровые бытовые метеостанции
• Шампуры
• Штроборезы
• Шуруповерты
• Электрические краскопульты
• Электролобзики
• Электрорубанки

Можно ли самостоятельно отремонтировать циркуляционный насос GRUNDFOS?

Кроме широкой гаммы скважинных насосов компания GRUNDFOS также выпускает циркуляционные насосы для систем отопления. Задача циркуляционного насоса — организовать постоянный и равномерный поток теплоносителя по трубам от котла до нагревательных приборов и обратно. Насосы GRUNDFOS известны своей надежностью. Но любое оборудование в конце концов либо ломается, либо характеристики его постепенно ухудшаются из-за износа деталей и накопления различных загрязнений в зависимости от условий работы и типа перекачиваемой жидкости. Необходимо постоянно поддерживать циркуляционный насос в рабочем состоянии. При поломке такого насоса система отопления остановится и в помещении будет холодно. При низких зимних температурах и длительном простое системы отопления возникает угроза промерзания и выхода из строя водопровода, а также другого оборудования и емкостей, где есть вода. Учитывая сложные условия работы в системе отопления в потоке сильно нагретого теплоносителя, основными причинами выхода из строя циркуляционного насоса GRUNDFOS являются твердые отложения на стенках и узлах. В таких условиях эффективность работы насоса и, следовательно, отопления снижаются. Появление отложений — это лишь предвестник аварии, которую можно избежать, произведя чистку оборудования. Даже если Вы приобретете новый циркуляционный насос, отремонтированный старый может быть использован в качестве запасного.
циркуляционный насос GRUNDFOS в системе отопления

Что нам понадобится для чистки насоса?

• отвертка
• скребок из пластика или дерева
• жесткая ткань
• ключ-шестигранник
• паста и средство для полировки (шлифовальный круг)

1. Чистим детали насоса

Чтобы вернуть циркуляционному насосу изначальную производительность, необходимо произвести очистку двух его основных деталей — вала и ротора. Как добраться до этих составляющих насоса? Используя шестигранных ключ, разбираем резьбовое соединение, которое сопрягает насос и двигатель. Раскрыв насос, проверяем уровень отложений ржавчины внутри.

устройство циркуляционного насоса

При необходимости проведения чистки используем кусок жесткой ткани или скребок. Для более тщательной очистки с помощью отвертки, вставляемой в пазы вокруг опорной шайбы, снимаем шайбу, разбираем ротор с рабочим колесом. По состоянию поверхности деталей можно приблизительно определить как скоро на них появятся отложения ржавчины. На гладкой поверхности посторонним частицам не за что будет зацепится. Поэтому после осмотра деталей насоса при необходимости можно провести их полировку — используем шлифовальный круг. Следующий шаг — проверяем состояние статора. При наличие сильного окисления статор также подвергается очистке.

2. Полируем внутренние стенки насоса

Полировальный круг можно закрепить на дрели, чтобы облегчить и ускорить работу. Для улучшения качества очистки деталей насоса, можно использовать раствор из уксусной кислоты и воды в пропорции 1:1. При сборке очищенного насоса постарайтесь сделать резьбовое соединение более плотным и герметичным. Это поможет в будущем избежать протечек.

3. Очистка датчика протока

Важно поддерживать в чистоте датчик протока. Осадок и ржавчина меняют чувствительность и характеристики датчика, в результате чего эксплуатационные характеристики насоса снижаются. При сильном загрязнении датчика насос может отключится совсем. Поэтому при очистке деталей насоса не забудьте привести в порядок и датчик.

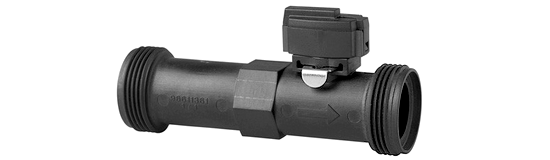

датчик протока и температуры

Как достать датчик из циркуляционного насоса? Для этого с блока управления снимается крышка, корпус насоса разбирается на две половины. Далее ключом, идущим в комплекте с насосом, откручиваются винты и датчик можно легко снять. Если датчик не снимается из-за скопившейся грязи — подденьте его отверткой. Корпус датчика изготовлен из пластмассы, поэтому при его очистке не следует использовать агрессивные химические или абразивные материалы — используйте обычную зубную щетку.

4. Выясняем причины остановки насоса

Работа насоса может остановится из-за заклинивания подшипника, отказа датчика или понижения давление в отопительном контуре. Как узнать, что произошло на самом деле? Чтобы узнать причину остановки, не всегда нужно разбирать насос. Переключите отопительное оборудование на ручной режим. Для этого поставьте переключатель, находящийся на распределительной коробке, в среднее положение. В этом режиме насос может работать даже при закрытом кране.

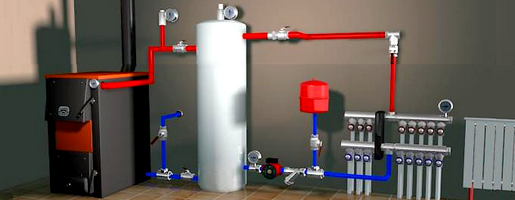

циркуляционный насос GRUNDFOS в линии с байпасом
