Замена ремня компрессора Kittory
Всем привет!

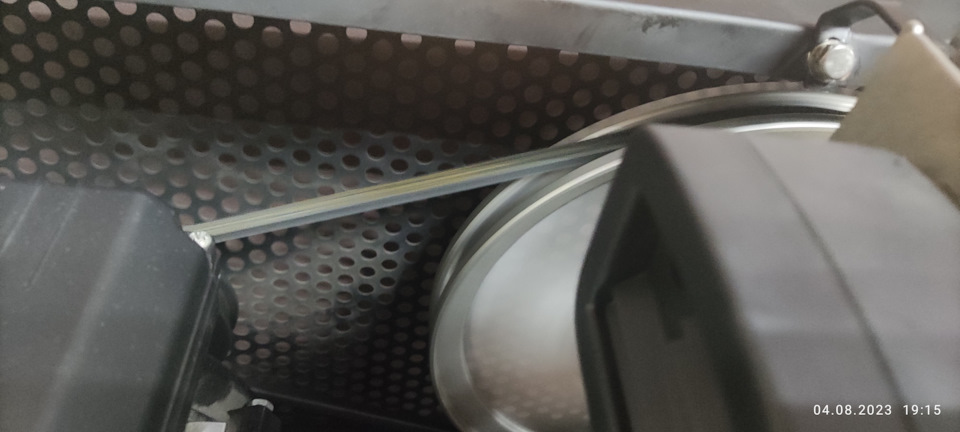

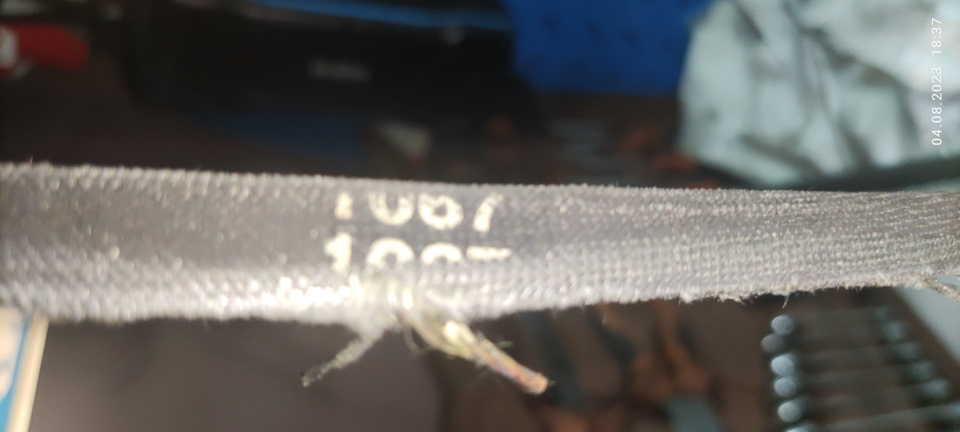

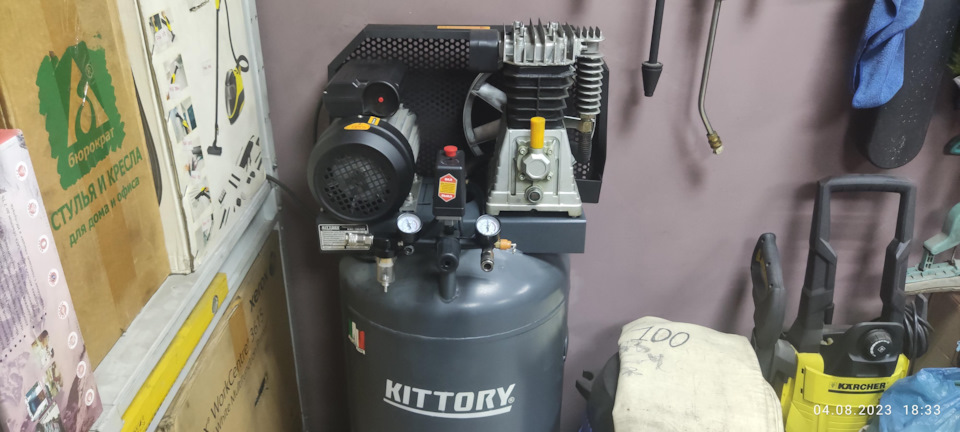

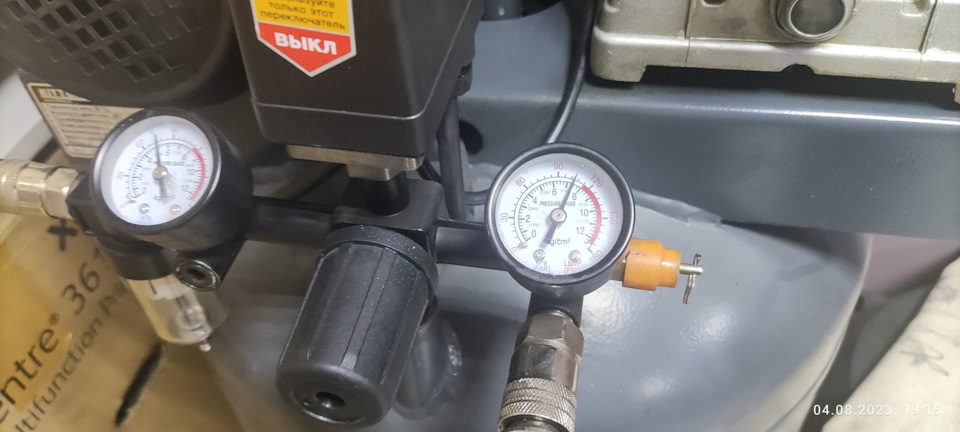

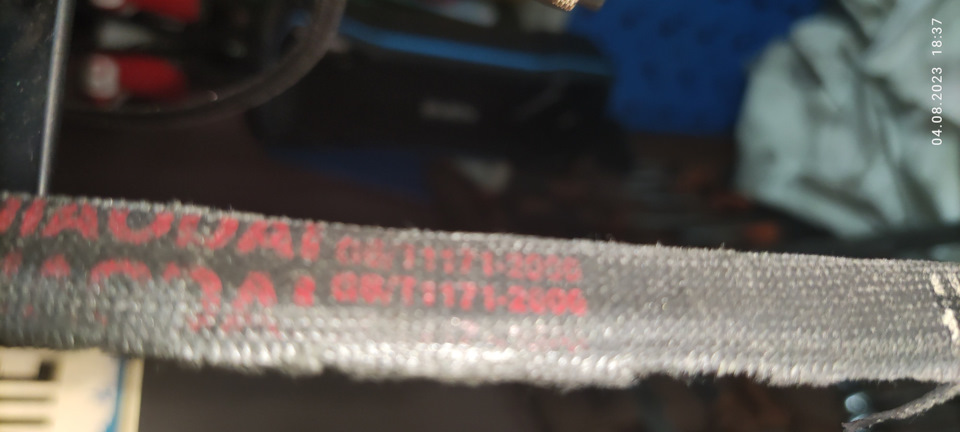

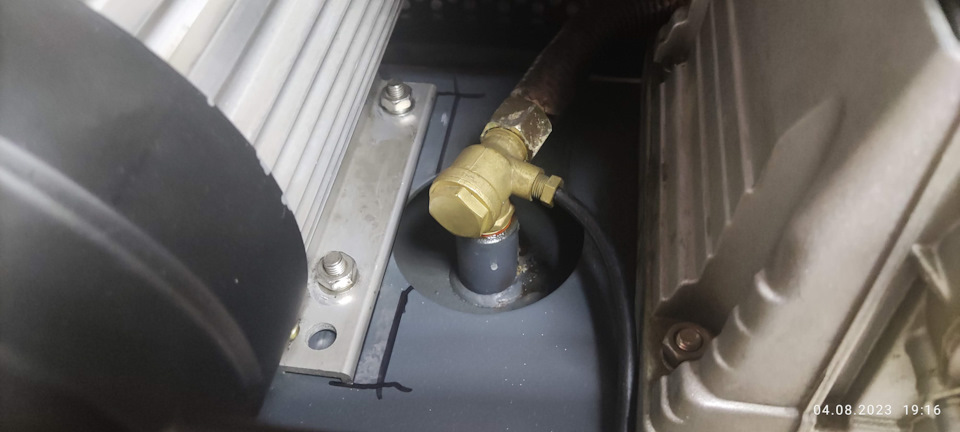

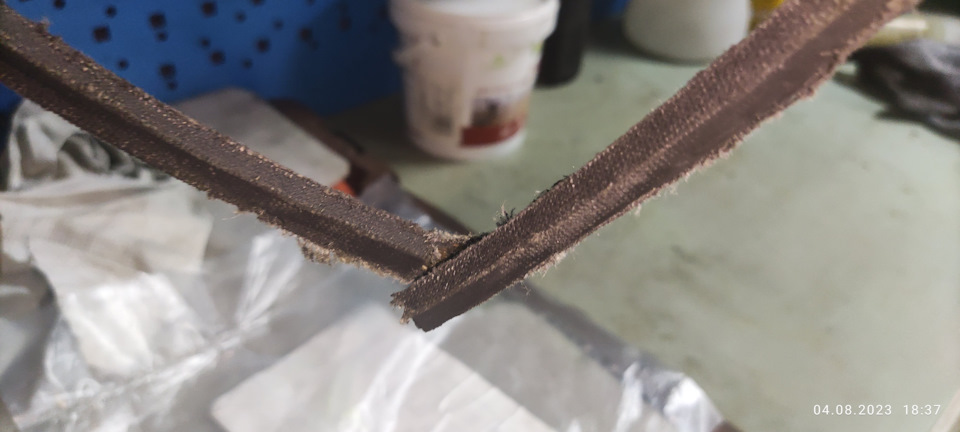

Прошло уже 4 года использования компрессора Kittory. За это время поменял два раза масло, поставил фильтр для инструмента покраски и сразу поменял клапан сброса конденсата на нержавейку. Как оказалось, в компрессоре скапливается много влаги и масла, без фильтра лучше не красить. Недавно пришел в негодность приводной ремень — он явно состарился, перевернулся и лопнул.

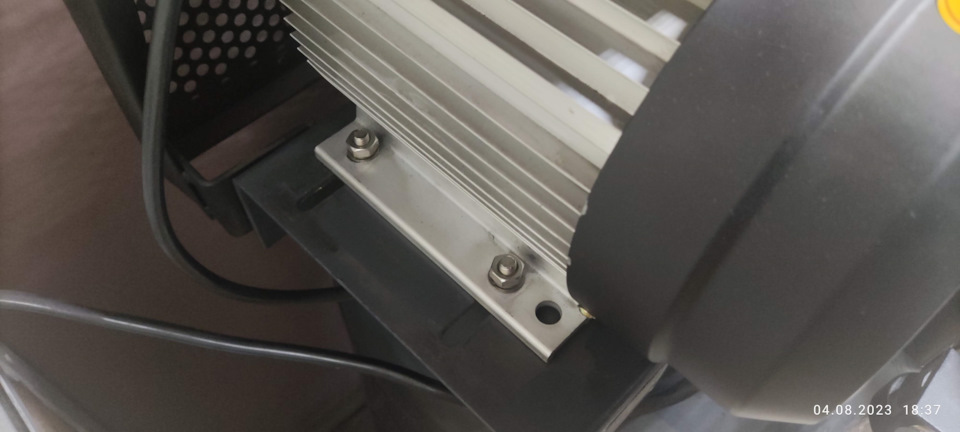

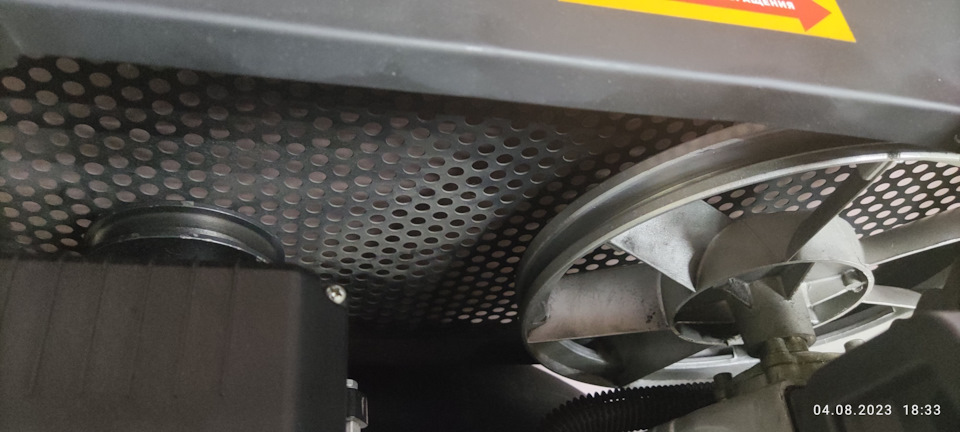

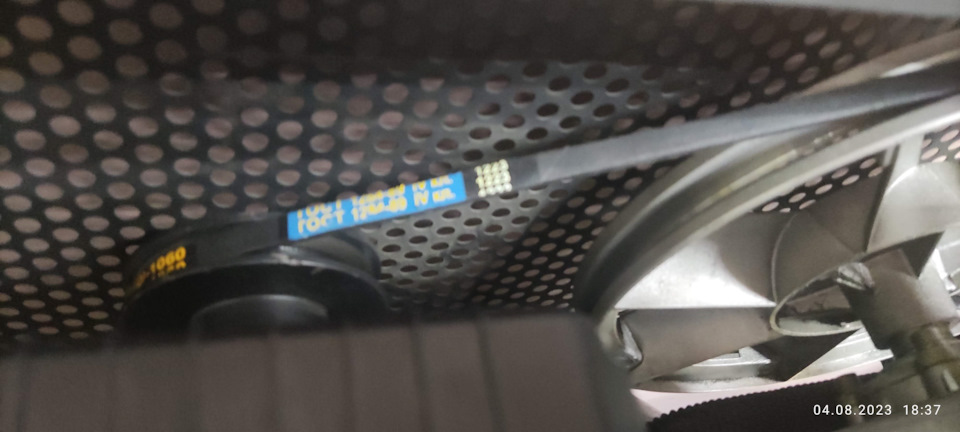

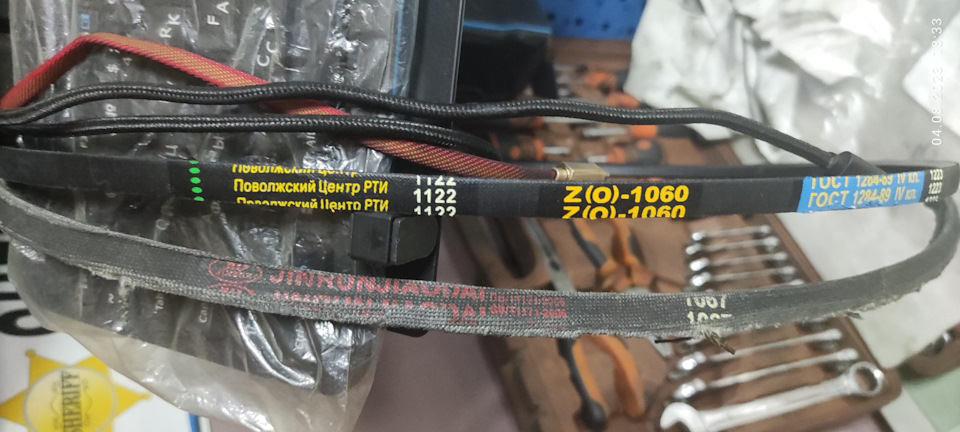

Будет много фоток и немного комментариев с побдором ремня.
Всем спасибо за внимание
Замена ремня привода компрессора кондиционера
Привод компрессора кондиционера осуществляется приводным поликлиновым ремнем. Натяжение приводного ремня осуществляется автоматически. Конструктивное исполнение отдельных модификаций двигателя предусматривает наличие гидравлического (рис. 5.312, а) или механического (рис. 5.312, б) натяжителя.

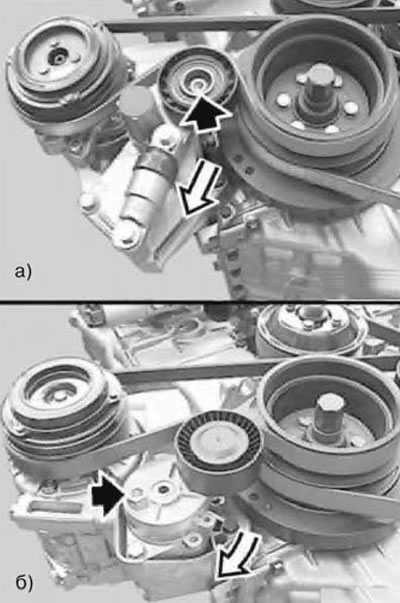

Рис. 5.312. Натяжитель: а — гидравлический; б — механический
- загрязнении охлаждающей жидкостью и маслом;
- появления шума проскальзывания ремня, из-за его замасливания или растяжения (удлинения);
- образования трещин и ломкости;
- обрыв каркаса и отдельных прядей;
- разлохмачивания и износа боковых поверхностей.
При установке ремня, отжать натяжитель полностью вправо и установить новый ремень согласно схеме его прокладки. Проследить, чтобы ремень плотно лег в пазы (ручьи) шкивов.
При исполнении с механическим натяжителем (рис. 5.312, б) следует разгрузить натяжной ролик, повернув торцовый ключ в внутреннем шестиграннике (темная стрелка). Снять ремень привода кондиционера.
При установке ремня привода, ролик автоматически выставить необходимое усилие его натяжения. Сила натяжения роликом не регулируется. Проследить правильность положения ремня на шкивах.
Замена ремня компрессора кондиционера
Ремень компрессора кондиционера рекомендуется менять вместе с ремнём генератора каждые 60 000 км.
1. Снимите брызговик двигателя
2. Немного ослабьте гайку натяжного ролика ремня
3. После чего, вращайте регулировочный болт, пока натяжение ремня не ослабнет
4. Ослабление ремня позволит его снять и заменить.
5. После замены ремня отрегулируйте его натяжение.
Натяжения ремня регулируется винтом (3). Контролируйте натяжение большим пальцем руки.
Прогиб ремня компрессора кондиционера должен составлять 5–8 мм при усилии 100 Н (10 кгс)
6. Затяните гайку натяжного ролика (2) и установите на место брызговик двигателя.
Как поменять ремень на компрессоре
График работы:
Пн.- Пят. с 8:00 до 20:00
Суб. 9:00-18:00 Воск. 9:00-17:00
E-mail: info@alpha-avto.ru
Адрес: г.Москва, МКАД 23 км, Влад.3, стр.1 (комплекс «Развилка»)
+7 (495) 972-12-58
+7 (495) 972-09-14
+7 (495) 978-12-58
+7 (498) 657-83-43
+7 (498) 657-81-99
+7 (498) 657-83-66
В обычном рабочем состоянии ремень компрессора отвечает за максимальную передачу крутящего момента. Если эта деталь выйдет из строя, будет нарушено и общее электропитание. Высока вероятность того, что следом за ремнем выйдут из строя и такие детали машины, как гидроусилитель и компрессор. Рекомендуется периодическая диагностика состояния ремня, такая как очистка от топлива и смазки. Также необходимо периодически проверять натяжение ремня – нормальный прогиб посередине составляет 10-15 сантиметров. Если этот показатель отличается от фактического, стоит немедленно решить эту проблему. Неполадки в генераторе могут привести к дальнейшим поломкам и возникновению аварийной ситуации на дороге.
Если возникла необходимость самостоятельной замены, вооружитесь терпением и внимательно следуйте этой инструкции. В целом, в самой процедуре нет особых технических сложностей, однако, некорректная установка может привести к некоторым осложнениям. Поэтому, если вы решили самостоятельно осуществить замену ремня, последовательно следуйте этой схеме:
- Вначале необходимо открутить и вынуть болт натяжителя.
- Демонтируйте старый ремень.
- Проверьте его целостность: если видны трещины или даже дыры, ремень нуждается в замене.
- Наденьте новый целый ремень на шкивы.
- Внимательно отрегулируйте натяжение ремня.
- Рекомендовано выполнять затягивание ремня, следуя конкретным параметрам, указанным производителем детали.
Если ремень будет затянут слишком слабо, это может привести к ухудшению заряда аккумулятора. Напротив, если вы случайно перетянете ремень, резкое увеличение напряжения на подшипники неминуемо приведет к тому, что деталь быстро выйдет из строя. В случае некорректной настройки затяга в генераторе будет слышен посторонний шум.
