Антенна для прослушивания радио с телефона
Представьте вы хотите послушать радио в компании друзей вы включаете громкоговоритель а наушники в руках держать неудобно, можно сделать такое несложное приспособление.
Сделать такую штуковину может сделать даже ребёнок
Всё это найдётся у вас дома
Поехали :

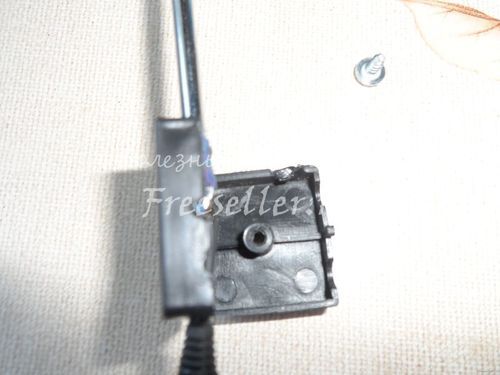

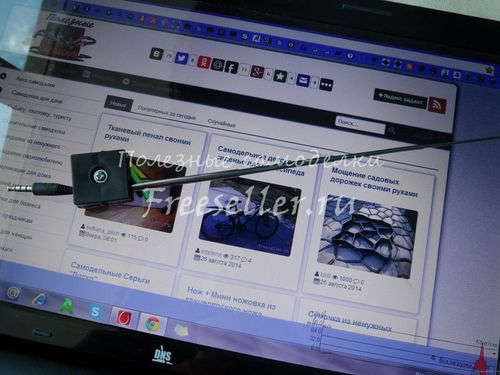

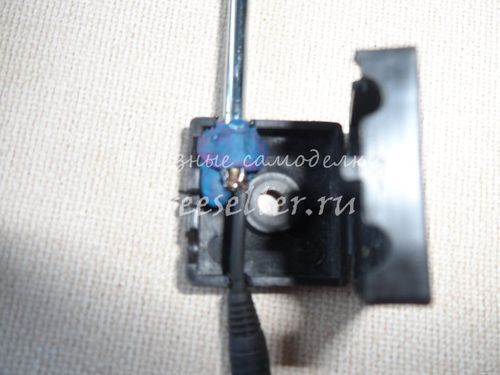

Припаиваем штекер к антенне, делаем отверстие коробочке и вставляем туда нашу «штуковинну, залепливаем пластилином. Готово.
Надеюсь вам понравилось.
FM антенна для радио своими руками
FM антенна – это устройство, которое позволяет улучшить прием радиосигнала в УКВ2 диапазоне. Изготовление антенны для радио своими руками позволяет улучшить прием fm радио дома и является доступным и простым проектом для любителей радиоэлектроники.
Существует несколько типов антенн – проволочные, рамочные и печатные. Ваш выбор зависит от предпочтений и условий использования. Антенна для FM радио может использоваться как дома, так и в автомобиле. Домашняя антенна поможет усилить сигнал FM радиоприемника, что особенно полезно в местах с плохим приемом. Для изготовления антенны дома необходимо использовать доступные материалы, такие как провода, конденсаторы и резисторы.
Для автомобиля можно создать специальную FM антенну, которая усилит сигнал радиостанций. Это особенно актуально в сельской местности или вдали от городских радиовышек. Автомобильная FM антенна может быть изготовлена с использованием проводов, коаксиального кабеля и разъемов.
Создание антенны для радио своими руками является увлекательным и полезным проектом. Она позволяет получить лучший прием FM радио сигнала, расширить диапазон доступных радиостанций и улучшить качество звука. Следуя подробным инструкциям и используя доступные материалы, любой человек может создать свою собственную антенну для FM радио.
В данной статье речь пойдет о:
- 1 Антенны для FM-радио
- 1.1 Важность антенн в приеме FM-радио
- 1.2 Типы антенн для FM-радио
- 2.1 Необходимые материалы
- 2.2 Шаг 1: Сбор компонентов
- 2.3 Шаг 2: Измерение и резка проводов
- 2.4 Шаг 3: Сборка антенны
- 2.5 Шаг 4: Подключение антенны к FM-радио
- 3.1 Факторы, которые необходимо учитывать
- 3.2 Идеальные места для размещения антенн
- 4.1 Избегайте помех
- 4.2 Регулировка длины FM-антенны
- 4.3 Экспериментирование с расположением
- 5.1 FAQ (Вопросы и ответы)
Антенны для FM-радио
Устали от плохого приема радиосигнала и хотите улучшить качество его приема? В этой статье мы расскажем вам, как самостоятельно улучшить прием FM радио дома.
Важность антенн в приеме FM-радио
Антенны являются важнейшими компонентами любой радиосистемы, включая FM-радио. Они отвечают за улавливание радиочастотных сигналов и преобразование их в электрические сигналы, которые могут быть усилены и воспроизведены в виде звука. Без соответствующей антенны ваше FM-радио может с трудом улавливать слабые сигналы, что приведет к плохому приему.
Типы антенн для FM-радио
Существуют различные типы антенн для FM-радиостанций, каждый из которых имеет свои преимущества и недостатки. Некоторые распространенные типы включают дипольные антенны, сложенные дипольные антенны и проволочные антенны. Выбор типа антенны зависит от таких факторов, как местоположение, доступное пространство и желаемый диапазон приема.
Антенна для FM-радио своими руками
Итак, давайте рассмотрим, как изготовить антенну для FM радио самостоятельно. Изучим какие необходимы материалы и последовательность шагов.
Необходимые материалы
Перед началом работы соберите следующие материалы:
- Коаксиальный кабель и разъемы.
- Медный провод.
- Изоляционная лента.
- Кусачки.
Для удобства работы рекомендуем использовать паяльник и термоусадочную трубку.
Шаг 1: Сбор компонентов
Начните со сбора всех необходимых компонентов для самодельной антенны. Убедитесь, что у вас есть коаксиальный кабель необходимой длины и медный провод, а также коаксиальный разъем и изоляционная лента.
Шаг 2: Измерение и резка проводов
Измерьте и разрежьте медную проволоку на два равных отрезка. Рекомендуемая длина составляет около 28 дюймов (71 см), но вы можете отрегулировать ее в зависимости от ваших предпочтений и доступного пространства.
Шаг 3: Сборка антенны
Возьмите один конец коаксиального кабеля и снимите внешнюю изоляцию, чтобы обнажить внутренний проводник. Подсоедините один из медных проводов к внутреннему проводнику и закрепите его с помощью изоляционной ленты или пайки. Повторите тот же процесс для другого провода, убедившись, что оба провода надежно прикреплены к коаксиальному кабелю. Убедитесь, что соединения плотные и хорошо изолированы, чтобы избежать потери сигнала или помех.
Шаг 4: Подключение антенны к FM-радио
Теперь пришло время подключить самодельную антенну к FM-радиоприемнику. Найдите антенный вход на радиоприемнике, который обычно обозначен как «ANT» или «FM ANT». Подключите коаксиальный разъем на другом конце коаксиального кабеля к антенному входу FM-радиоприемника. Обеспечьте надежное соединение во избежание сбоев сигнала.
Размещение и позиционирование антенны
Чтобы максимизировать качество приема вашей самодельной антенны для FM-радио, важно продумать ее размещение и расположение.
Факторы, которые необходимо учитывать
Решая, где разместить антенну, учитывайте следующие факторы:
- Высота: Размещение антенны в более высоком месте, например, у окна или на крыше, может улучшить дальность приема и силу сигнала.
- Препятствия: Избегайте размещения антенны вблизи крупных препятствий, таких как здания или деревья, которые могут блокировать сигнал или создавать помехи.
- Помехи: Держите антенну подальше от электронных устройств, которые могут создавать помехи, например, телевизоров, компьютеров или микроволновых печей.
Идеальные места для размещения антенн
Рассмотрим следующие идеальные места для размещения антенн:
- Наружная установка: Если возможно, установите антенну на улице с помощью мачты или шеста. Это обеспечит оптимальный прием сигнала и минимизирует препятствия.
- Установка на чердаке: Если установка на улице невозможна, размещение антенны на чердаке может обеспечить лучший прием по сравнению с установкой внутри помещения. Убедитесь, что чердак имеет хороший доступ к FM-радиосигналам.
- Размещение в помещении: Если установка на улице или чердаке невозможна, расположите антенну возле окна или как можно выше внутри дома. Поэкспериментируйте с различными местами, чтобы найти наилучший прием.
Советы по улучшению приема FM-радио
Помимо создания самодельной антенны, вот несколько советов по дальнейшему улучшению приема FM-радио.
Избегайте помех
Держите FM-радиоприемник вдали от электронных устройств, которые могут создавать помехи. Переместите любые потенциальные источники помех, такие как беспроводные телефоны или маршрутизаторы Wi-Fi, подальше от радиоприемника и антенны.
Регулировка длины FM-антенны
Если у вас слабый прием, вы можете поэкспериментировать с длиной проводов антенны. Небольшие изменения, например, обрезка или удлинение проводов, помогут оптимизировать качество приема.
Экспериментирование с расположением
Не стесняйтесь пробовать различные варианты расположения и ориентации антенны. Небольшие изменения в расположении иногда могут существенно повлиять на силу и четкость сигнала.
Заключение
Выполнив следующие шаги, вы сможете изготовить самодельную антенну для FM-радио и улучшить свои впечатления от прослушивания. Не забудьте собрать необходимые материалы, тщательно собрать антенну и надежно подключить ее к FM-радиоприемнику. Продумайте оптимальное размещение и расположение антенны для улучшения приема. Кроме того, используйте такие советы, как предотвращение помех и регулировка длины антенны для дальнейшей оптимизации приема FM-радио.
FAQ (Вопросы и ответы)
- Можно ли использовать самодельную антенну для других радиочастот?
Самодельная антенна, предназначенная для FM-радиочастот, может работать неоптимально для других частот, например, AM или коротковолновых. Различные типы антенн подходят для определенных диапазонов частот. - Будет ли самодельная антенна обеспечивать лучший прием, чем купленная в магазине?
Качество приема самодельной антенны может быть сравнимо или даже лучше, чем у купленной в магазине, в зависимости от различных факторов, таких как дизайн, расположение и используемые компоненты. - Нужны ли мне какие-либо специальные инструменты для изготовления самодельной антенны для FM-радио?
Для создания базовой самодельной FM-радиоантенны не требуется никаких специальных инструментов. Вам понадобятся кусачки, изоляционная лента, а также паяльник и термоусадочная трубка для более надежных соединений. - На каком расстоянии я могу ожидать приема сигналов с самодельной антенной?
Дальность приема сигнала вашей самодельной антенны зависит от различных факторов, таких как мощность FM-станции, высота и расположение антенны, а также наличие препятствий в окружающей местности. Как правило, хорошо расположенная самодельная антенна может принимать сигналы в радиусе нескольких миль. - Можно ли использовать самодельную антенну в помещении?
Да, вы можете использовать самодельную антенну в помещении. Однако имейте в виду, что размещение в помещении может привести к ослаблению приема из-за препятствий и помех. Для достижения лучших результатов постарайтесь расположить антенну возле окна или в месте с минимальным количеством препятствий.
Помните, что создание самодельной антенны для FM-радио может стать увлекательным и полезным проектом. Экспериментируйте с различными конструкциями и расположением, чтобы найти то, что лучше всего подходит для вашей конкретной ситуации. Наслаждайтесь улучшенным приемом и более качественным прослушиванием с вашей самодельной антенной для FM-радио.
Дед клуб
Всем доброго времени суток! Я, Вячеслав Юрьевич, или просто В.Ю. приглашаю Вас в свой блог. Почему блог так называется? Я дедушка и, как все деды, люблю поговорить о былом и поучить молодёжь. Читайте мои посты с советами обо всём, а особенно о здоровье. До новых встреч!
Статьи по темам
понедельник, 28 августа 2017 г.
Радио FM в мобильном телефоне может работать лучше.
Сотовая связь, включая интернет, при идеальных условиях и прямой видимости закончится в смартфоне через 35 км после последнего столба-ретранслятора. Останется в мобильнике ещё работать радиоприёмник (тюнер FM ), но он дотянет от последней вышки радиопередатчика 50 км. Правда, если подняться на горку или взобравшись на дерево, каким-то таинственным способом уложить провод наушников, можно добиться дальности радиоприёма до 85 км.
Нет, на дереве мне неудобно в моём возрасте слушать последние новости. Вдали от цивилизации, удобно устроившись в беседке, я, попивая чай, слушаю свою любимую радиостанцию через стереофоническую систему, используя мобильник с выносной антенной в качестве радио тюнера. Такое простое приспособление может сделать каждый, кто уважает качественное звучание музыкальных произведений.
Ещё в детстве мы фантазировали, что в недалёком будущем наука и технологии шагнут настолько далеко, что музыку с эфира можно будет услышать из дверной ручки. Мечты сбылись. Резисторы и конденсаторы стали тоньше кончика иголки, а вместо катушек индуктивностей – малогабаритные фильтры поверхностной волны (ПАВ) и керамические.
У тюнеров, которые мне встречались в мобильных телефонах хорошая избирательность по соседнему каналу, и в городе все 40 радиостанций принимаются в хорошем качестве и не мешают друг другу. А вот чувствительность таких приёмников оставляет желать лучшего. Такой компромисс между чувствительностью и избирательностью выбран не зря, в противном случае цена таких тюнеров возросла бы на порядок.
Внешняя антенна радио FM для сотового телефона с встроенным приёмником.
До переделки функцию внешней антенны тюнера FM выполняли провода наушников (прижатая к телу гарнитура). Но это и понятно, в городе такой приёмник способен принимать радиостанции на гвоздик, а вот что будет на предельной дальности радиоприёма? Уже через несколько десятков километров я замечаю, что положение моего туловища влияет на качество приёма.
Я попробовал со своим сотовым телефоном на предельном расстоянии от города (80 км), настроиться на частоту своей любимой радиостанции, но услышал только шум в наушниках. Подключаю маленькую монтажную плату с внешней антенной и опять слышу свою радиостанцию без шумов и искажений.
Рис 1. Рис. 1. 1 — головные телефоны (гарнитура); 2 — внешняя антенна; 3 — коаксиальный кабель; 4 — мобильный телефон с тюнером FM; 5 — штекер зарядки аккумулятора; 6 — аудио штекер; 7 — гнездо для подключения гарнитуры; 8 — плата монтажная; L1 — L3 — дроссели 1,5 — 10 мкГн ( 20 витков провода диаметра 0.2 на резисторе 100 кОм — 330 кОм 0,25 Вт).
Электрическая схема этого устройства чрезвычайна проста. Высокочастотные дроссели отсекают провода наушников, а внешняя антенна через коаксиальный кабель подсоединяется к мобильному телефону через встроенный внешний высокочастотный разъём или просто распаивается на плате, обеспечивая, таким образом, непосредственное подключение к входной цепи тюнера.
Чем выше расположена антенна, имеющая коэффициент усиления или обладающая направленными свойствами, а её положение совпадает с поляризацией антенны передатчика — тем увереннее приём, и дальность радиосвязи возрастает.Рис 2. Плата монтажная. 1 — стеклотекстолит; 2, 7, 8 — дроссели» 3 — коаксиальный кабель снижения антенны; 4 — штекер питания от зарядного устройства (минус, земля); 5 — разъём для подключения головных телефонов (гарнитуры); 6 — стерео штекер для гнезда головных телефонов.
Все соединения на монтажной плате и соединения платы с телефоном должны быть, по возможности, короткими. Вместо штекера наушников используется аналогичный аудио джек-стерео, выходы которого соединены с монтажной платой. Штекер самих наушников вставляется в аналогичное стереофоническое гнездо на плате.
Трудоёмкий момент – обеспечить короткое соединение оплётки коаксиального кабеля снижения антенны с массой телефона (минусом, землёй). В своём телефоне я использовал разъём питания (минус). В иных случаях используется внешняя часть разъёма питания. Так, если используется внешний USB разъём заряда аккумулятора, то его металлическая часть соответственно соединяется с минусом (массой) телефона. Сам провод USB выполнен в экране, к которому можно подсоединить оплётку коаксиального кабеля снижения антенны, предварительно сняв изоляцию рядом со штекером питания (фото 4). Мой телефон имеет удачное расположение всех разъёмов в одном месте, что обеспечивает короткое соединение штекеров наушников и заряда аккумулятора.Подключение стерео системы к телефону.
Маленький корпус мобильного телефона не обеспечивает удовлетворительных акустических параметров звука громкоговорителя, и я заметил, что в основном радио слушают через наушники, что крайне вредно при постоянном их использовании, а при большой громкости прослушивания слух ухудшается и тогда наушники пожизненно превращаются в слуховые аппараты.
Рис. 3. Плата монтажная для подключения стерео усилителя. 9,10 — резисторы 30 — 100 Ом.
Рис 4. (,10 — резисторы 30 — 100 Ом. Другое дело использование усилителя мощности со звуковыми колонками. Дело за малым, вместо телефонов подключаю аудио штекер от стерео усилителя. Умная микросхема в телефоне уже не чувствует низкого сопротивления наушников и заявляет о неподключенной гарнитуре или её неисправности. Я иду на обман и вместо наушников в монтажную плату впаиваю два резистора по 30 Ом.
***На самом деле все это было в далёком прошлом, когда я по выходным, в зимний период, ездил за город помогать сыну в строительстве его собственного дома. Вот тогда-то мне и пригодилось это приспособление. Просто на днях я повторил его, но уже с другим телефоном, так на всякий случай, вдруг кому-нибудь тоже понадобится.
Зимой, при отрицательных температурах, удобно использовать эти телефонные радиоприёмники с синтезаторами частот, у которых всегда будет стабильная настройка, независимая от условий внешней среды и не отвлекающая от дополнительных нажатий кнопок или вращения верньера.
Акустической колонкой была большая коробка из-под ботинок, заполненная ватой. Старый широкополосный динамик, имеющий хорошую отдачу и самодельный усилитель мощности – всё это не жалко было установить среди строительного мусора и пыли.
Если под самой крышей (под стропилами) приёмник отлично работал, то на первом этаже ему не хватало чувствительности. Вот тогда я и приспособил внешнюю антенну. Ну а куда деваться, если я люблю работать под музыку. И когда ди-джеи страдали в период новогодних праздников, жалуясь в микрофон на тяжесть в животе, я под тактовую музыку занимался аэробикой, ползая на четвереньках, укладывал утеплитель, и украдкой поглядывая на часы, мечтал о перекусе.
