Развлечение DIY из мусора, или как можно в одиночку немножко сохранить планету
Здравствуй, читатель. Уже давно хотелось написать статью на Хабр, но всё искал для себя отмазки что это никому не будет интересно. Буквально несколько минут назад закончился Сезон DIY и многие ребята меня вдохновили‑таки попробовать. Главная моя проблема в изложении обычно состоит в том, что я часто ухожу от своей мысли куда‑то в лес и так как это моя первая статья хотелось бы вас попросить: судите строго. Да, именно без «не», ибо как раз критика мне лучше всего помогает в мотивации.
Посему, постараюсь не лить воды, но не обещаю, что получится.
Думаю, что многие читатели Хабра любят DIY. Как те, кто любят о нём читать и смотреть, так и те, кто его делает. Если среди читающих есть те, кто не знает с чего бы такого начать и что бы сделать, то у меня для вас есть зёрнышко идеи.
Как видно, на фото фактически мусор, однако, ему довольно легко дать вторую жизнь, а вам найти чем себя развлечь. Самоделки из электронных бычков могут быть настолько просты и интересны, что за один вечер вы сделаете их несколько. Маленький ночничок, который работает пол-годика от одного заряда, вентилятор чтобы спасти себя в жару:
Прибор для выжигания (нужна игла от шприца и кнопка), да даже повербанк — всё это можно сделать не только быстро, но и бесплатно. Если у вас есть знакомые, которые пользуются такими курилками, то попросите их оставить для себя. И себе польза, и планете. Помимо аккумулятора из многих можно применить довольно добротный корпус, а также уже довольно много курилок имеют на борту разъем для зарядки, а соответственно и сам контроллер заряда (и разряда) аккумулятора.
Вот этот контроллер, к слову, штучка настолько интересная, что вполне заслуживает отдельной статьи — ведь даже тот датчик затяжки, который стоит в одноразках без разъема тоже вполне хорошо может заряжать литий чётко в 4,2v и отключаться после заряда. В корпус одноразки можно поставить esp32 и датчик температуры, чтобы следить за климатом там, где вам нужно (в погребе, в туалете на даче, в машине) можно сделать программируемую умную кнопку для запуска чего угодно, или наоборот — отключения розеток. Разберите старый пылящийся в ящике IDE‑DVD привод и поставьте в кибербычок лазер — можно кофе будет подогреть, провода оплавить. Возьмите старые tws‑наушники с севшим аккумом, достаньте из старого поломанного ноутбука динамики и будут мини tws‑колонки. Или даже просто взяв гирлянду из фикс‑прайса на батарейках, вы уже знатно сэкономите, воткнув в неё уже сами знаете что:‑)
Я был бы рад увидеть в комментариях как бы вы их применили и какие у вас есть идеи. Считаю, что по каждой такой самоделке делать отдельную статью это как-то мелковато, поэтому изложил идеи для вас, чтобы получить отклик, или кого-то вдохновить на DIY.
Надеюсь, что ваш покорный слуга с пользой для вас отнял ваше время, а может кому-то и помог. Спасибо, что зашли, буду рад видеть вас снова, уважаемые энтузиасты DIY!
P.S. За значительную часть информации спасибо Дмитрию Компанецу.
- Одноразовые электронные сигареты
- Электроника из мусора
- diy-проекты
Повербанк своими руками: как собрать зарядку из старых аккумуляторов или пальчиковых батареек
Виртуальный мемориал погибших борцов за украинскую независимость: почтите Героев минутой вашего внимания!
На фоне регулярных отключений электроэнергии украинцы активно скупают повербанки, или внешние аккумуляторы. Но на такой покупке можно сэкономить и сделать устройство для зарядки своими руками.
- Плата с защитой от перезарядки, повышающий модуль;
- аккумуляторы (батареи);
- провода;
- корпус.
Специальная плата заряда должна иметь защиту от перезаряда, от короткого замыкания и от перегрузки. Устройство собирается на основе микросхемы и нужно для того, чтобы вовремя прекращать зарядку. Плату можно купить в магазине электроники или на онлайн-маркетплейсе. Найти такую можно по запросу «плата для повербанка модуль». Цена – до 200 грн.
Аккумуляторы выдают 3,5-3,7 вольт, а для заряда мобильного гаджета требуется напряжение 5 В. Поэтому необходим повышающий преобразователь. Он может быть в виде платы, к которой нужно припаивать провода, либо в виде платы уже с установленным USB-разъемом. Найти устройство можно по запросу «повышающий преобразователь для повербанка 3,7-5 вольт», или «повышающий DC-DC преобразователь». Стоят они около 200 грн.
Батареи тоже можно купить, но дешевле достать из ноутбуков, электронных сигарет («эльф баров»), б/у телефонов и так далее. Часто бывает так, что у старого устройства выходит из строя только контроллер, а сами батареи (или по крайней мере, часть аккумуляторов в них) остаються в хорошем состоянии. Также допускается использование алкалиновых батареек стандарта АА или ААА, а также перезаряжаемых элементов на никель-металлогидридной основе, имеющих аналогичные размеры корпуса.
Скрепить батареи можно при помощи изоленты, скотча, или посадив их на термоклей. Аккумуляторы можно расположить в линию, выложить в форме куба или пирамиды – это зависит от того, какой корпус будет использоваться (если будет).
Корпус можно не только найти в интернет-магазине, но и переделать из готового корпуса от ненужного гаджета. Или можно сделать самостоятельно из подручных средств.
Схема сборки power bank
- Разметить корпус по размерам компонентов и сделать отверстия по разметке.
- При помощи пайки соединить параллельно аккумуляторы (жало паяльника должно быть массивным, а паять нужно быстро, чтобы не повредить АКБ). Аккумуляторы соединяются «плюс» к «плюсу»:
- Укрепить конструкцию из батарей скотчем, изолентой или термоклеем, установить ее в корпус.
- Установить модуль заряда в корпус, припаять батарею аккумуляторов к модулю заряда.
- Установить повышающий преобразователь, соединив его с модулем заряда через кнопку включения.
- Если на плате повышающего преобразователя есть USB-разъемы, на этом изготовление зарядного устройства можно считать законченным. Если такого гнезда нет, его нужно припаять. Для этого к разъему припаиваются плюсовой и минусовой выход платы преобразователя.
Изготовление повербанка из старых аккумуляторов
Емкость аккумуляторов от электронных сигарет составляет 850 м-Ач. В зависимости от того, насколько мощная зарядка нужна, можно менять количество используемых аккумуляторов. К примеру, если их будет 10, то емкость устройства составит 8500 м-Ач. Батареи из-под электронных сигарет заряжаются довольно долго, но и долго держат заряд.
Для уменьшения размеров устройства лучше собрать 2 банки, в каждой из которых аккумуляторы будут удерживаться изолентой или скотчем. Для упрощения сборки АКБ размещаются контактными площадками в одном направлении.
Затем медным кабелем соединяются крайних контактов источников тока в каждой банке. Проводка крепится методом пайки, перед соединением тестовым прибором проверяется полярность элементов. Батареи соединяются в параллельную цепь, что позволяет увеличить емкость.
При сборке следует использовать только крайние контакты на каждом источнике тока, средняя площадка не используется (этот элемент предназначен для контроля температуры батареи). По аналогичной схеме коммутируется вторая банка.
После соединения кабелей компоненты помещают в коробку, для ограничения подвижности устанавливаются пластиковые или поролоновые прокладки. Рекомендуется делать разъемную конструкцию, которая позволит убирать загрязнения и менять вышедшие из строя элементы.
После всех манипуляций подключите гаджет к павербанку, чтобы проверить его работу. Также протестируйте, как заряжается непосредственно повербанк: USB-провод подключите к разъему, подсоедините к вилке и вставьте ее в розетку.
Как собрать зарядку из пальчиковых батареек
- Алкалиновые батарейки АА или ААА нужно установить попарно в картонные коробки, батаерйки располагаются полюсами в одном направлении. Для увеличения емкости и напряжения рекомендуется собирать 3 банки.
- Соединить контакты в параллельную цепь, припаяв проводники.
- Установить полученные банки в подходящую коробку из картона или пластика, а затем соединить цепи последовательно, что позволит получить на выходе напряжение 4,5 В.
- Разместить в кожухе разъем USB, который напрямую подключается к выводам пальчиковых батареек. Колодка крепится к корпусу или размещается свободно на соединительных электрических кабелях. Установка контроллера зарядки не требуется, поскольку элементы питания не поддерживают восстановления емкости.
- Закрепить компоненты при помощи термоклея.
Полученное устройство является одноразовым, пригодным для подзарядки телефона в чрезвычайной ситуации. Сделать такой повербанк многоразовым можно с использованием АА аккумуляторов на никель-металлогидридной или никель-кадмиевой основе. Однако в таком случае понадобится включить в конструкцию модуль зарядки и разъем для нее.
Преимущества и недостатки самодельного повербанка
- возможность создания устройств с увеличенным напряжением или емкостью;
- для изготовления используются компоненты б/у изделий;
- возможна замена части аккумуляторов, вышедших из строя в процессе эксплуатации.
- необходимы знания электрики и навыки работы с паяльником;
- требуется найти или купить блок зарядки и повышающий модуль;
- меньший срок службы по сравнению с заводскими изделиями;
Ранее OBOZREVATEL также рассказывал, как экономить электроэнергию в пиковые часы. Сокращать потребление энергии нужно, чтобы максимально избегать отключений.
Что можно сделать из старого аккумулятора сотового.
В каждом доме лежат без дела бывшие в употреблении аккумуляторы от неисправных телефонов. Этим аккумуляторам с успехом можно дать вторую жизнь, применив их в качестве повербанка, карманного источника питания, фонариков и тому подобное. Литий – ионные аккумуляторы рассчитаны в основном на напряжение 3,7 Вольта, значит они могут заменить собой три алкалиновые батареи формата АА или ААА. Тем более мы будем иметь на долгое время перезаряжаемый источник питания.
В данном случае применяем популярную плату TP4056 для зарядки литиевых аккумуляторов.
Это устройство рассчитано на нижнее напряжение 2,2 Вольта — верхнее 4,3 Вольта. На плате красный светик показывает режим заряда, синий – зарядка окончена аккумулятора. С другой стороны модуль TP4056 имеет свой разъем USB (micro B) что позволяет зарядить аккумулятор от любого зарядного устройства от сотового телефона.
Если нам нужно иметь напряжение от 5-ти до 28-ми Вольт подключаем повышающую плату например МТ3608 (благо их у китайцев сейчас есть большой выбор недорогих модулей DC-DC).

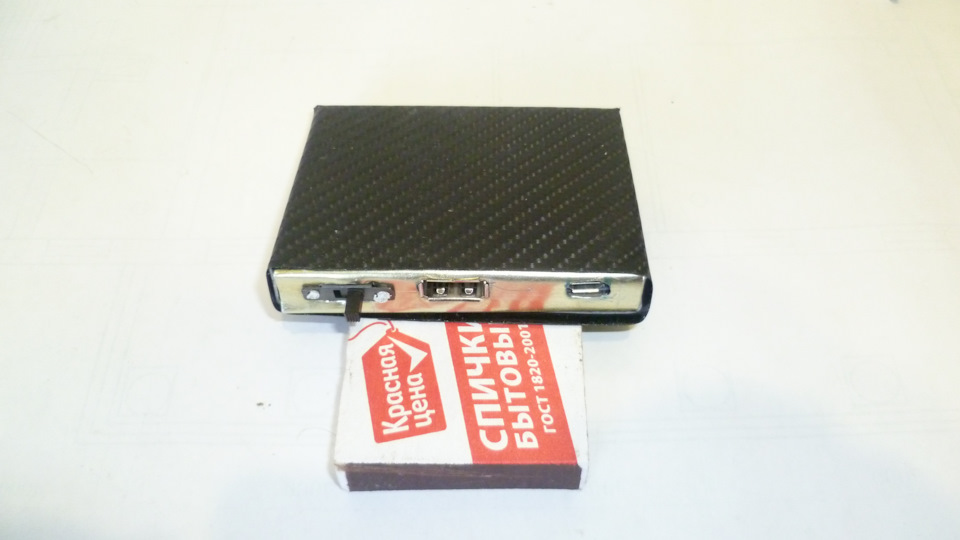

Дополнительно добавил светодиод 1Вт, подключив к аккумулятору через выключатель. Сам светодиод установлен на верхней части алюминиевого корпуса (от старого электронного модуля). Корпус повербанка будет являться радиатором охлаждения светодиода. Для режима повербанка на повышающей плате МТ3608 подстроечником выставляем 5 Вольт. Выход с этой платы подключен к гнезду USB (тип А).

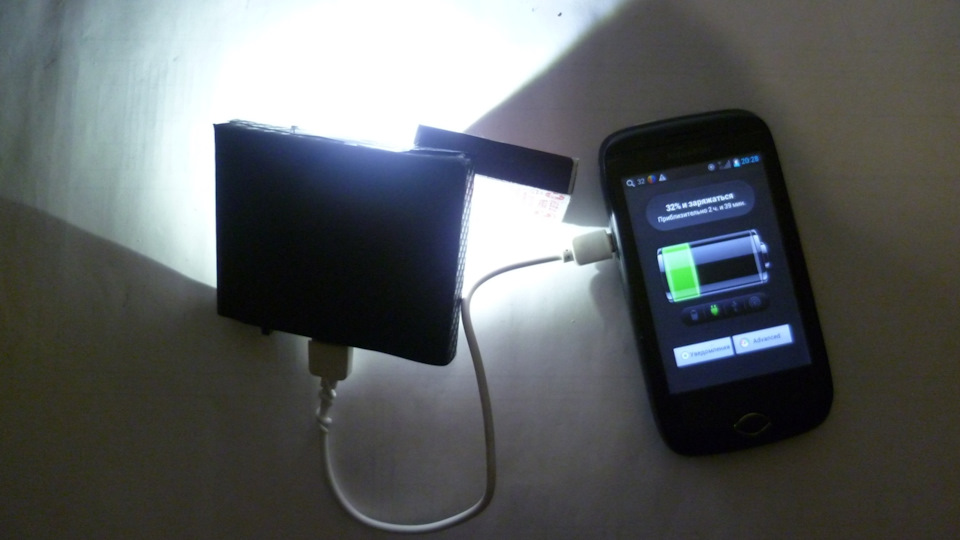

Получился из копеечных деталей повербанк с функцией фонарика или же карманный источник питания до 28 вольт. Можно использовать хоть в гараже для проверки каких то лампочек и т.д.( в качестве источника питания 12 вольт. Да и вообще в любых условиях, на природе в походе -компактный чуть больше спичечного коробка- помещается в карман. Была пленка под карбон- обтянул корпус, приличней смотрится. В общем самоделка выходного дня из подручных деталей.
Подробнее можно посмотреть в видео
ЧУМА! Мощный Power Bank из дешёвого аккумулятора телефона
Чтобы сделать мощный Power Bank (повербанк) из аккумулятора телефона своими руками и потратить на это минимум денег, вам понадобится простейший навык пайки проводов к разъёмам, немного свободного времени и ещё три вещи:
• плата защиты и управления подзарядкой литий-ионной батареи с USB-разъёмом,
• пара проводов,
• надёжный элемент питания.
Используйте старый аккумулятор после разборки телефона и установки нового по одной из наших инструкций (смотрите раздел «Как заменить»). Либо купите одну из самых выносливых новых батарей от производителя в интернет-магазине Neovolt.ru с гарантией 12 месяцев, без гарантии и дешёвые аналоги в Aliexpress или на Авито.
Вот, какие недорогие и мощные аккумуляторы мы могли бы вам рекомендовать согласно «ТОП 5 смартфонов с лучшим аккумулятором 2017-2018» и списку самых долгоиграющих моделей 2018.
• Samsung Galaxy A3 (2017) — ёмкость 2350 мАч (9.05 Вт*ч), надёжно работает от двух лет.
• OnePlus 5 — ёмкость 3200 мАч (12.32 Вт*ч), служит свыше двух лет.
• Nokia 8 — ёмкость 2500 мАч (9.63 Вт*ч), от двух лет срок службы.
• Samsung Galaxy A9 Pro (2016) — ёмкость 5000 мАч (19.25 Вт*ч), от двух лет выносливости.
• Xiaomi Redmi Note 4 — ёмкость 4000 мАч (15.4 Вт*ч), работает на большинстве телефонов до сих пор с 2016-го года.
Помните, процедура требует от вас навыков пайки, знания техники безопасности при работе с электроникой и понимания, что ответственность за последствия полностью лежит на исполнителе.
Шаг 1
• Берём новый или старый аккумулятор, проверяем его на вздутия и внешние повреждения.
• Проверяем на целостность плату управления и защиты.
• Намечаем на каком месте корпуса литий-ионного аккумулятора будет установлена плата.
• Отрезаем нужной длины (с небольшим запасом) два разноцветных провода (плюс и минус), которыми будет подсоединена плата к контактам аккумулятора.
Шаг 2
• Подсоединяем при помощи паяльника плюсовой контакт на плате управления и провод.
• Также с помощью паяльника подсоединяем к минусовому контакту на плате управления другой провод.
Шаг 3
• Теперь минусовой провод (начинайте именно с минусового!) припаиваем к контакту на аккумуляторе со знаком «минус» (-).
• Это могут быть открытые контакты или разъём — в любом случае используйте паяльник для надёжного соединения.
• И в последнюю очередь припаивайте плюсовой провод к контакту на батарее со знаком «плюс» (+).
• Убедитесь, что вам удалось надёжно соединить провода, иначе пропаяйте их повторно.
Шаг 4
• У вас в руках будет уже работающий экземпляр повербанка (Power Bank), который вы смогли сделать самостоятельно своими руками из старого или даже нового аккумулятора телефона.
• Осталось приклеить плату управления к корпусу батареи при помощи термоплавкого клея.
• Для этого нанесите прямо на плату немного размягчённого воздействием высокой температурой силиконового клея.
• И прижмите плату к корпусу аккумулятора пока клейкое вещество не затвердеет.
• Обратите внимание на готовые комплекты платы управления, беспроводной зарядки и корпуса для DIY-повербанка.
Заключение
Вы смогли из аккумулятора телефона сделать мощный Power Bank с минимальными вложениями и высокой надёжностью. Если не хотите покупать готовые корпуса, то используйте смекалку и творческие идеи, чтобы придумать прочный защитный короб для изделия, либо заверните его в несколько слоёв изоленты, чтобы закрыть оголённые контакты.
