Как сделать ламели для ламельного фрезера

Ламельный фрезер своими руками с немецкой педантичностью или…

А вот это ведь хорошие идеи в мастерскую. Поэтому начинаем. Для этого мне потребуется:

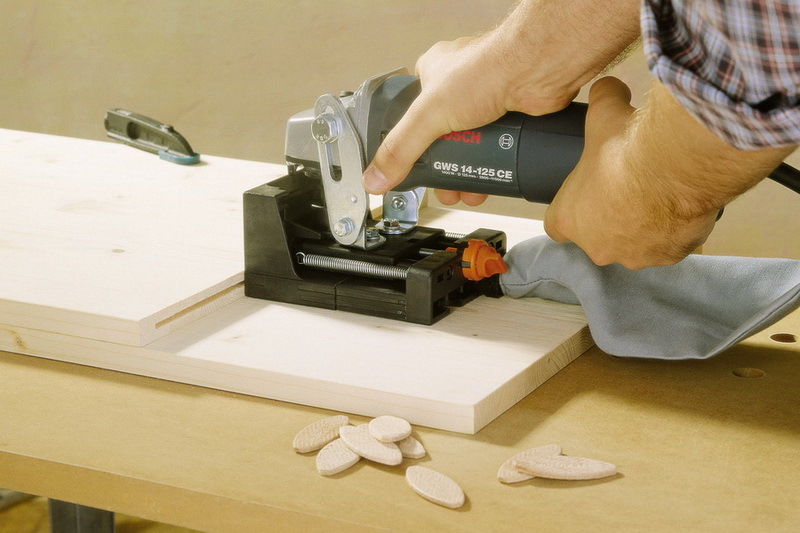

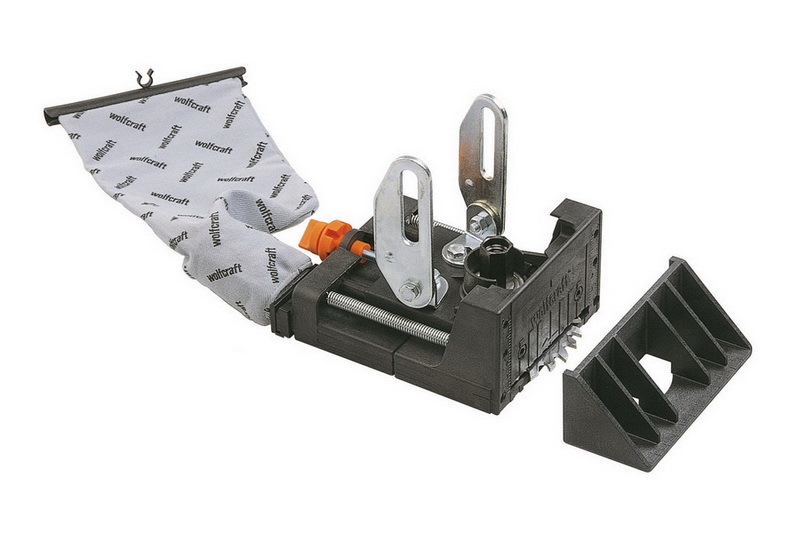

1. Приспособление для фрезерования ламелей для углошлифмашины (100х22мм) WOLFCRAFT 2920000

Нынче это удовольствие в наших краях стоит 211 местных рубликов.

Далее, если следовать фен-шую, понадобится отдельная болгарочка, дабы не крутить болты и гайки туда-сюда.

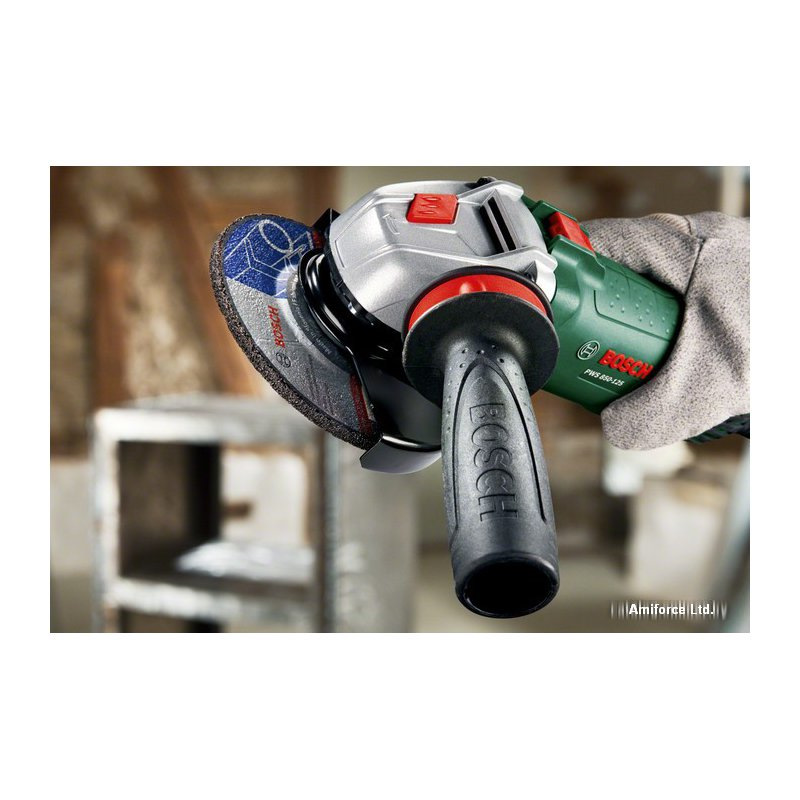

2. Для этих целей нам подойдёт Bosch PWS 850-125 (06033A2720):

Почему такая? Ну мощность и кейс. А такое удовольствие в наших краях стоит 217 опять же местных рубликов.

Итого: 428.00 белрублей если мне не изменяет калькулятор.

И тут я такой психанул… и решил купил
ламельный фрезер Makita PJ7000 мэйдин США, ибо нашел в наших же местных чудесных местах аж по цене в 460 рубасов.

Ну, т.е. вы меня понимаете, зачем мне городить весь этот огород с болгарко-насадками, всё равно раз собрав этот агрегат, больше его разбирать не будешь, от слова «навсегда». Далее, при разнице в цене всего лишь в $12, что-то мне подсказывает, что профессионально сделанный и заточенный под ламельное фрезерование агрегат будет примерно в нацать раз лучше, точнее, продуманнее и удобнее, чем это пластмассово-болгарочное творчество с насадками.

Вот с такими мыслями и заказал эту самую Макитку. Первую, народ, в моём инструментальном парке ☝️ На это прошу обратить особое внимание. Но! Пока ехал в магаз, пришла в голову мысль следующего характеру: а не будет ли у амерской Макиты шкала в дюймах? Позвонил продавцу и уточнил. «Не имеем никакого понятия. Приезжайте и гляньте сами» — что-то подобное ответили мне на том конце «провода». Тогда я им говорю, мол готовьте 2 аппарата на исследование, тот, что с проводом и аккумуляторный. «Да не вопрос» — и гудки )

Приехал. Вывалили мне проводной ламельник от Макиты — норм, шкала в мм. Затем вывалили аккумуляторный ламельник от той же самой Макиты — о, да он англицкой сборки. Повертел в ручёнках, ну и взял его!

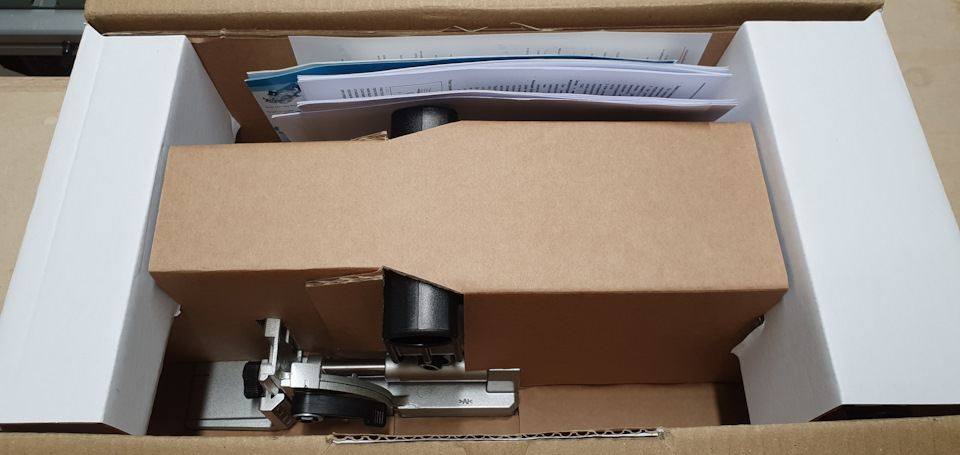

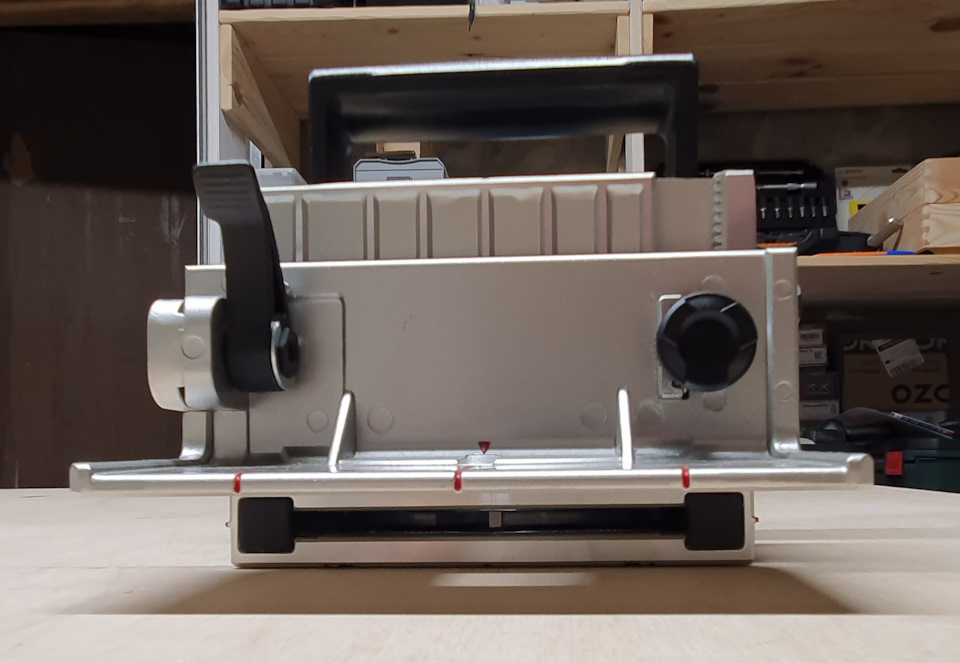

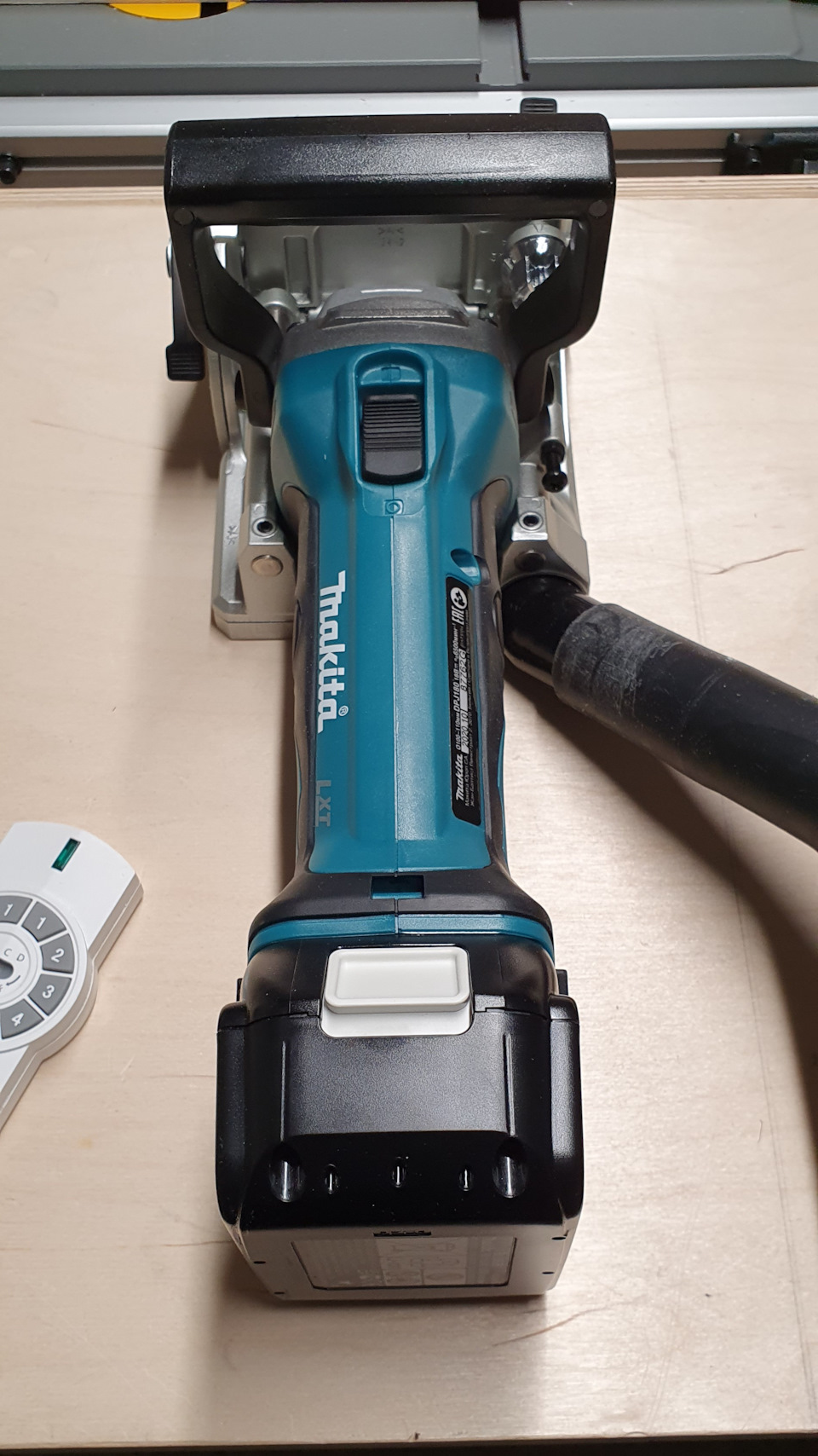

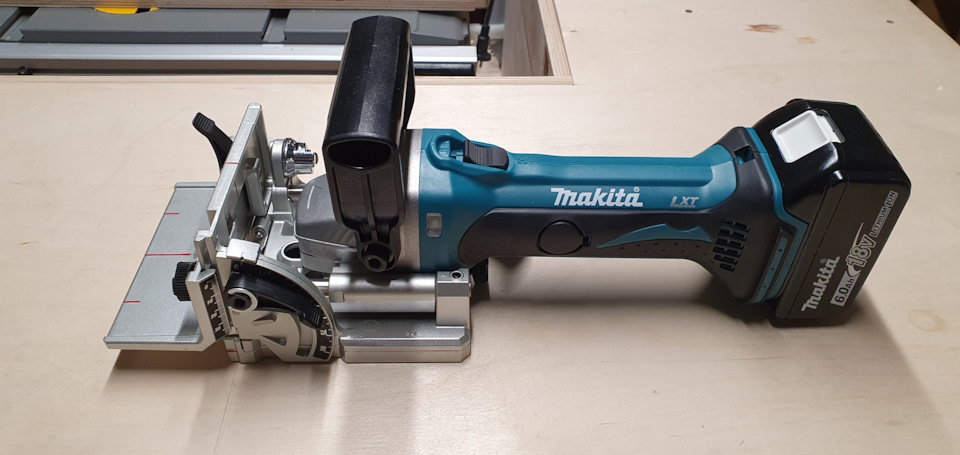

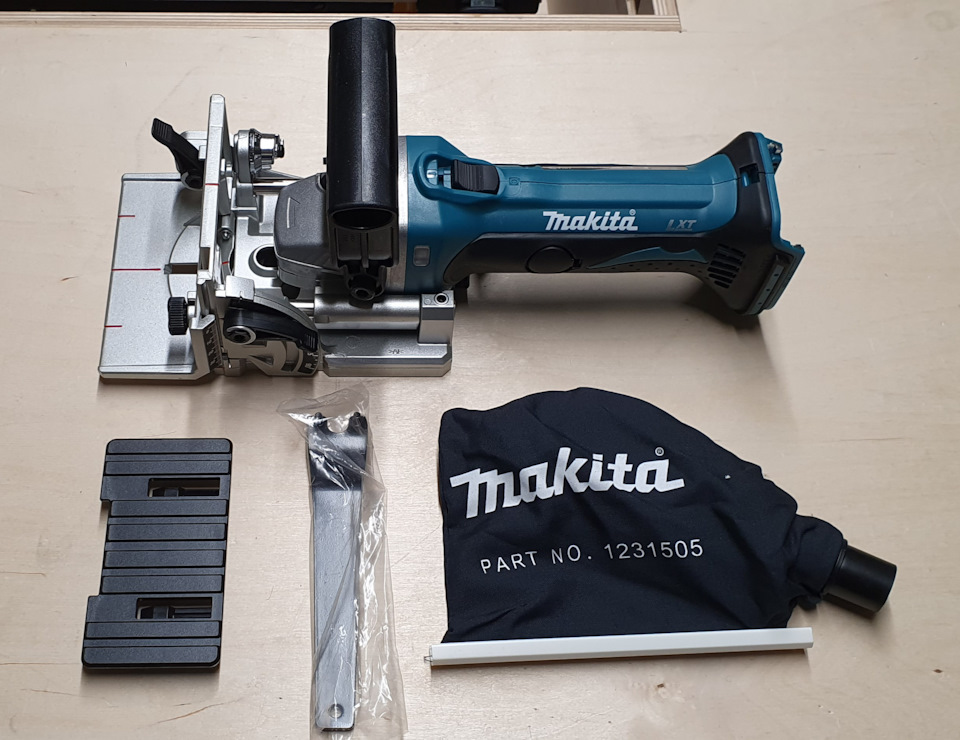

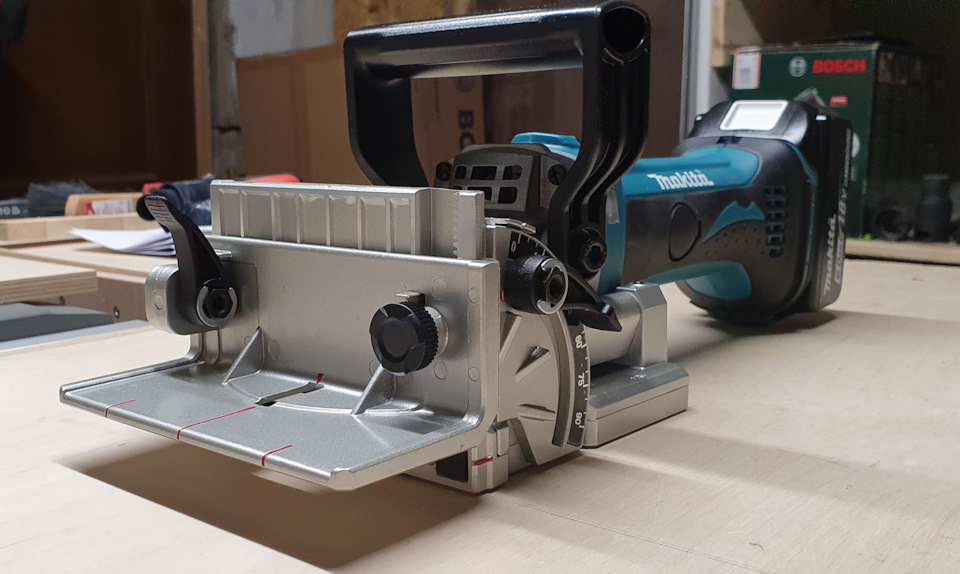

Встречаем аккумуляторный ламельный фрезер Makita DPJ180Z:

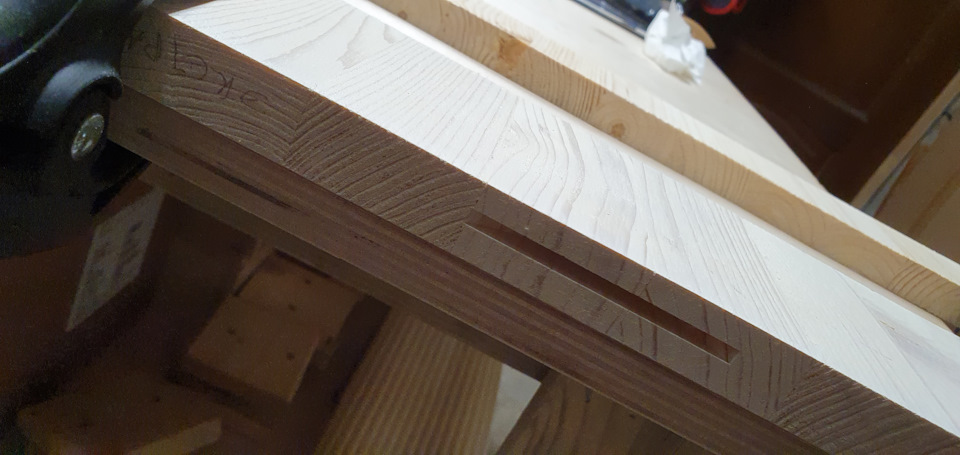

Попробовал — попилил, ну, что я могу сказать… отличная и достойная новинка в моей мастерской. И достойный старт инструмента Makita в моём арсенале.

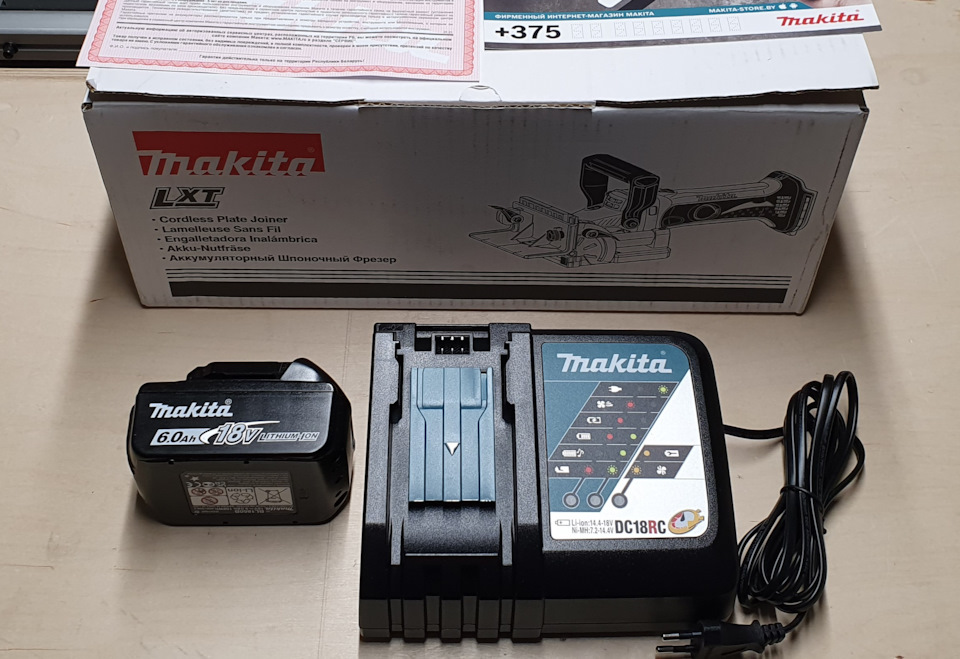

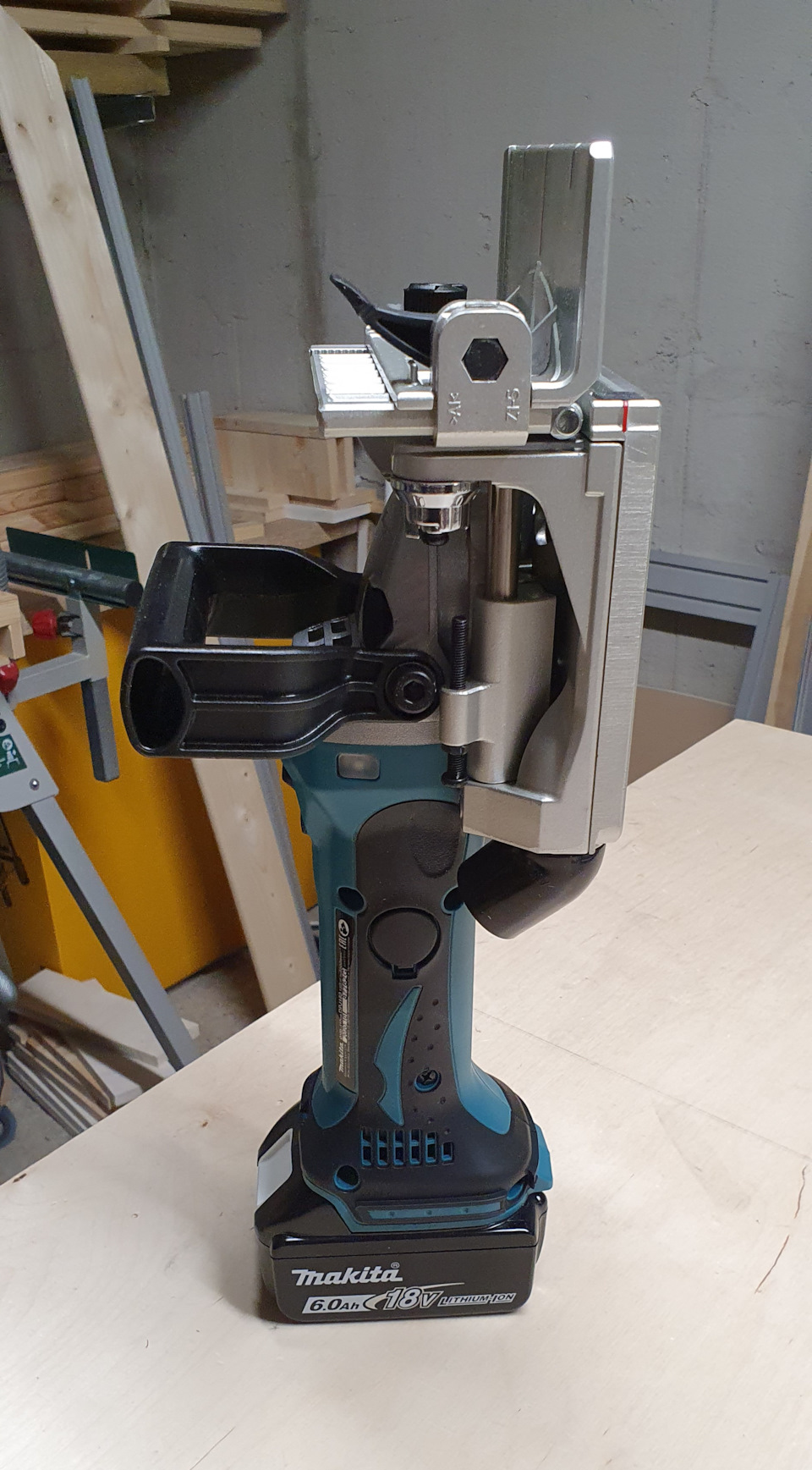

Чуть не забыл, чтобы это хозяйство как-то заработало пришлось сразу купить быстрый зарядник и аккум на 6 Ач.

Ламельные соединения для каркасных и рамных конструкций

Ламельные соединения — это соединения древесных материалов. Это быстрая и простая система, которая подходит для каркасных и рамных конструкций как из массива, так и из искусственных древесных материалов.

В ламельном соединении простое соединение встык объединяется плоскими и вставными шипами эллиптической формы, которые называются ламелями — они придают соединению нужную прочность. Пазы для ламелей легко вырезаются с помощью специального ламельного фрезера — дисковая пила малого диаметра с регулировкой глубины пиления.

Инструмент представляет собой сборку подпружиненного пильного диска с электродвигателем в корпусе, станину и регулируемую направляющую линейку с дополнительным угловым упором для выполнений угловых соединений.

Соединение очень легко разметить на деревянных заготовках, а затем, правильно расположив фрезер сделать пазы. Сами ламели сделаны из прессованного бука и имеют три размера. Все соединение склеивается, как правило, белым или желтым клеем (это клей ПВА белый обычный, желтый — модифицированный, продаются под различными названиями). Этот клей вызывает разбухание ламелей, поэтому рекомендуется собирать соединение достаточно быстро.

Для одновременного выполнения множества ламельных соединений следует применять клей, который схватывается не так быстро, например, из синтетических смол.

Ламельные соединения не могут быть настолько же прочными, как традиционные типа соединения шипом в гнездо или «ласточкин хвост». Тем не менее они отлично подходят для таких конструкций, как небольшие ящики, кухонные шкафы, а также для сплачивания досок из массива, когда ламельное соединение служит при склейке средством фиксирования досок вровень друг с другом.

Расположение ламельных соединений

Интервал между ламелями некритичен — вполне подойдет 5-7 см. В рамах из элементов большого сечения ламели можно располагать парами по ширине элемента, однако такие соединения не следует использовать на деталях в середине конструкции, но не вместо соединений шипом в гнездо в ее углах.

Ламельный фрезер можно также использовать для выполнения пазов вдоль древесины или в качестве ориентира для других соединений, как в современных конструкциях с выдвижными ящиками.

Ламельное соединение широкой панели

	1. Подготовьте кромки панелей для соединения (стыкового) так, чтобы соединяющиеся поверхности были ровными и перпендикулярными. Можно их острогать вручную или использовать прямо после машинной пилы, но они должны быть аккуратными.
	2. Разметьте центры соединений на соединяемых панелях, копируя с одной на другую. Для тавровой (Т-образной) конфигурации перпендикулярная линия поперек панели поможет расположить присоединяемый элемент.
	3. Теперь закрепите панель в тисках и установите нужную глубину резания на инструменте, расположив направляющую линейку так, чтобы ламель была на середине толщины панели. Выровняйте инструмент по разметке и аккуратно сделайте вырез. Затем, не меняя положения, снимите фрезер. Повторите операцию в соответствии с количеством ламелей.
	4. Оставив направляющую на фрезере, поставьте его на конец второй панели (при угловом соединении) и выровняйте его с разметкой. Аккуратно сделайте вырез ответного паза. Не торопитесь, работайте медленно и обдуманно.
	5. Для таврового соединения снимите направляющую линейку и выровняйте кромку инструмента вдоль перпендикулярной линии разметки, располагая его по центру ламели. Аккуратно подавайте фрезер в материал, чтобы сделать ответный паз. Некоторые ламельные соединения более трудно делать, чем другие. Если есть трудности, можно наклеить на основание инструмента двустороннюю клейкую ленту, чтобы помочь ему оставаться на месте.
	6. В другом варианте можно с помощью G-образных струбцин закрепить на панели упор (например, другую панель) вдоль перпендикулярной карандашной линии разметки и прижимать кромку фрезера к нему, после чего делать пазы, ориентируясь по центру ламелей.

Выполнение угловых соединений

1. Для обеспечения максимальной прочности угловых соединений направляющую следует установить так, чтобы середина ламели располагалась немного ближе к внутренней поверхности панели. Закрепите панель в тисках и фрезером аккуратно сделайте по разметке пазы на обеих панелях.

2. Либо можно использовать угловой упор фрезера совместно со скошенным краем второй панели, надежно закрепленной на обрабатываемой панели. При работе с угловым упором можно воспользоваться тонкой настройкой по горизонтали. Обратите внимание, что на основании инструмента есть несколько регулировочных меток.

3. Склейте соединение клеем ПВА, равномерно нанося его с помощью тонкой деревянной полоски. Помните, что ДСП впитывает клей, поэтому кладите его в достаточном количестве и действуйте быстро. Молотком сбейте соединение, используя деревянный брусок как подложку под удары молотка, а также реечные струбцины. Если склеиваемые поверхности большие, вместо клея ПВА используйте синтетический клей.

Ламельный фрезер из болгарки

Раньше для соединения различных деревянных деталей и не только, наибольше всего применялись шканты или как чаще всего их называют — чопики. Но вот прошло некоторое время и на смену шкантам для соединения различных частей мебели и других деревянных изделий пришли ламели, эдакие пластины, устанавливаемые на определённую глубину в соединяемых деталях.

Чтобы соединить две части какого-нибудь деревянного изделия, потребуется прорезать в них с торцов ровные прорези под толщину ламелей. Для этого используется ламельный фрезер, который легко сделать своими руками, например из болгарки, о чем и будет рассказано в этой статье.

Ламельный фрезер из болгарки

Чтобы сделать ламельный фрезер из болгарки, лучше всего, конечно, иметь электроинструмент с регулируемыми оборотами ротора. В таком случае, можно выставить наиболее удобную скорость вращения диска. Но если болгарки с регулируемыми оборотами диска нет, то не беда, можно использовать и обычную болгарку под 125 круг.

Также, для изготовления фрезера из болгарки потребуется ламельная фреза, такая как на картинках. Ну и подручные материалы, которые наверняка найдутся в подсобке у каждого уважающего себя мастера. В первую очередь понадобится сделать корпус для ламельного фрезера из болгарки.

Основным материалом для изготовления корпуса служит фанера, но если есть другой материал, например оргстекло, то его также можно приспособить для этих целей. О том, как отполировать оргстекло в домашних условиях, можно прочитать, кликнув по выделенной ссылке.

Чтобы регулировать высоту пропила ламелей фрезерным станком из болгарки, необходимо предусмотреть простое подъёмное приспособление. Если надобности в регулировке высоты пропила нет, то можно сделать фиксированную высоту на которой, и следует закрепить в деревянном корпусе болгарку с диском для резки ламелей.

Сборка ламельного фрезера своими руками

Как видно на картинках, конструкция ламельного фрезера из болгарки имеет несколько раздельных частей. Основной корпус с пропилами по бокам состоит из трёх стенок, двух боковых и задней стенки. Верха и низа у корпуса нет, а спереди устанавливается в боковые пропилы вторая часть, на которой зафиксирована болгарка с установленным ламельным диском.

Закрепить вторую часть корпуса к угловой шлифмашине, можно посредством болтов, используя для этого боковую резьбу под держатель УШМ. При этом не стоит забывать о мерах предосторожности в работе с инструментом. О технике безопасности при работе с болгаркой рассказывалось ранее в этом строительном журнале.
