Фасадные панели под кирпич как крепить

Инструкция по монтажу фасадных панелей Я-ФАСАД и Декоративной системы Grand Line

Акция! Информацию о скидках уточняйте у менеджеров.

Данная инструкция несет рекомендательный характер. Монтаж отличный от описанного в инструкции не гарантирует правильность эксплуатации продукции, является персональной ответственностью монтирующего и может послужить причиной в отказе от гарантийных обязательств.

Гарантии от компании Grand Line

Производитель гарантирует для продуктов Я-ФАСАД:

• Отсутствие производственных дефектов;
• Пожизненное (в течение жизни первоначального владельца) отсутствие деформаций (растрескивание, вздутие, расслаивание) из-за воздействия климатических и экологических факторов;
• В течение 50 лет — стабильность* цветов и отсутствие обесцвечивания продукции.

*Стабильность цвета — незначительное, плавное и равномерное изменение насыщенности цвета.

Условия гарантии

Гарантия распространяется на продукцию при соблюдении следующих условий:

• хранение, уход и транспортировка осуществлялись в соответствии с правилами производителя;
• продукция использовалась по прямому назначению;
• монтаж продукции осуществлялся специалистами, имеющими соответствующую лицензию на проведение строительно-монтажных работ, при соблюдении ими инструкции по монтажу панелей Я-ФАСАД.

Транспортировка и хранение

Фасадные панели Я-ФАСАД и комплектующие к ним должны храниться:

• только в фирменных упаковках производителя;
• только в условиях, препятствующих попаданию влаги и прямых солнечных лучей на продукцию;
• только в крытых, оборудованных вентиляцией помещениях, при температуре от -35°С до +50°С и относительной влажности воздуха 40-60%.

При длительном хранении необходимо использовать паллеты или стеллажи, при этом количество рядов упаковок не должно превышать 5 штук в высоту.

Категорически запрещается хранить продукцию:

• без упаковки производителя;
• под прямыми солнечными лучами;
• вблизи отопительных приборов;
• в полиэтиленовой плёнке, если это не упаковка производителя.

Правила транспортировки фасадных панелей Я-ФАСАД и аксессуаров:

• транспортировать продукцию необходимо крытым транспортом;
• упаковки с продукцией не должны выступать за длину кузова;
• транспортировать продукцию необходимо в фирменной упаковке производителя (в случае перевозки продукции без упаковки, складывать панели и аксессуары лицевой стороной вверх, между панелями положить материал, предотвращающий повреждения лицевой стороны);
• при загрузке продукции необходимо в нижних рядах укладывать упаковки с панелями, упаковки с аксессуарами необходимо размещать сверху;
• упаковки должны быть закреплены в машине таким образом, чтобы полностью исключить возможность их перемещения при транспортировке;
• при перевозке продукции температура воздуха в крытом кузове не должна превышать +50°С и опускаться ниже -50°С.

Не допускается бросать, перегибать и деформировать упаковки с продукцией при погрузочно-разгрузочных работах.

Общие правила работы с фасадной системой Я-ФАСАД и Декоративной системой GL

Панели Я-ФАСАД и Декоративную систему GL нельзя жестко фиксировать. На изделиях предусмотрены прямоугольные прорези, саморез должен вкручиваться строго в середину отверстия при этом между шляпкой самореза и поверхностью изделия должен оставаться зазор 0,8-1 мм. Нижняя кромка устанавливаемой панели должна опираться на верхнюю кромку нижней панели. Компания Вестмет рекомендует смещать каждый последующий ряд относительно предыдущего во избежание появления вертикальных швов.

Смонтируйте обрешетку. (рис. 1) Для монтажа Я-ФАСАД и Декоративной системы GL производитель рекомендует использовать профиль для гипсокартона производства Grand Line. Профиль монтируется вертикально на расстоянии 300-400 мм по осям, (рис. 2) устанавливается полностью вокруг дверей, окон и других проемов, во всех углах, наверху, и внизу зашиваемой поверхности. Чтобы создать ровную поверхность для обшивки и избежать волнистых поверхностей, обрешетка выравнивается при помощи прямых подвесов.

Внимание! В марте компания Вестмет предлагает скидки на пластиковые водосточные системы Grand Line Стандарт и металлочерепицу Гранд Лайн GreenCoat Pural Matt BT.

С помощью меленого шнура, лазерного нивелира, или водяного уровня отбейте строго горизонтальную линию по всему периметру здания. Это будет нижний уровень фасада. Смонтируйте Декоративную систему GL на углах здания, вокруг оконных и дверных проемов. (рис. 3, 4, 5, 6) На внутренних углах используйте два универсальных J-профиля 7/8”. Техника крепления Декоративной системы GL аналогична креплению доборных элементов для винилового сайдинга. Прикрепите радиусную планку, закрутив саморезы в верхние отверстия по обе стороны. Планка должна висеть на этих двух саморезах. Убедитесь, что она установлена ровно. Прикрепите радиусную планку, прикручивая саморезы на расстоянии 200-400 мм друг от друга. Не следует вкручивать саморезы слишком плотно (зазор должен составить 0,8-1 мм). Вставьте наборные планки в радиусные планки, закрепите их. Закрепите саморезами стартовые элементы с расстоянием 300-400 мм по ранее нанесенной линии. (рис. 7)

Все виниловые фасадные панели Я-ФАСАД устанавливаются слева направо. Отрежьте левую сторону первой устанавливаемой панели таким образом, чтобы ее можно было установить заподлицо в Декоративную систему GL. (рис. 8)

Вставьте панель в стартовые элементы и задвиньте в паз Декоративной системы Гранд Лайн. (рис. 9, 10).

Оставляйте зазор между панелями Я-ФАСАД и декоративной системой 8-10 мм для компенсации теплового расширения. (рис. 11)

Установка последующих панелей в ряду производится также способом заведения справа налево. Выступы правой панели при этом вставляются в соответствующие пазы левой панели. (рис. 12).

Каждый новый ряд старайтесь начинать с произвольным, неравномерным смещением. Обрезки, полученные при этом, пойдут на завершение ряда. (рис. 13, 14).

Установка последней панели в ряду производится следующим образом. В месте вертикального стыка панелей подрежьте замок нижней панели. (рис. 15). Отмерьте расстояние от предпоследней панели до начала лицевой стороны аксессуара и прибавьте к нему 10 мм. Отмерьте полученный результат на панели и обрежьте ее. (рис. 16).

Вставьте последнюю панель через подрез замка нижней панели слева направо. (рис. 17). Заведите ее до упора в паз аксессуара. Слегка подогнув выступы, вставьте их в ответные пазы предпоследней панели. (рис. 18). Сдвиньте панель влево. Закрепите панель. (рис. 19, 20).

Когда Вы достигнете верха стены, Вам потребуется подрезать панели, устанавливаемые в последний ряд, по высоте. Отмерьте расстояние от предпоследнего ряда панелей до внутренней части универсального J-профиля 7/8’’ и вычтите из результата замера 5-7 мм. Отрежьте верхнюю часть панели руководствуясь полученными вычислениями. Вставьте подготовленную панель в замок нижней панели. Слегка согнув панель вставьте ее в универсальный J-профиль 7/8’’.

Монтаж фасадных панелей своими руками

Стеновые панели применяют для декоративной обшивки домов из шлакоблока, кирпича, газоблока, бревен. Секции удачно имитируют текстуру натурального дерева, камня, кирпича и смотрятся как настоящий материал. Такая обшивка повышает теплоизоляцию, защищает строение от ветра, дождя, ультрафиолета. В отличие от облицовки природными материалами, монтаж фасада из фасадных панелей проходит намного легче и быстрее. При этом секции не дают дополнительной нагрузки на несущие конструкции.

Подготовка к монтажу фасадных панелей своими руками

Основное правило надежного монтажа фасадных панелей своими руками – неуклонное следование инструкции. Многие производители дают подробное описание установки на упаковке или в документах. Для облицовки выбирайте только оригинальные секции и аксессуары от известных поставщиков. До начала работ под рукой должны быть все необходимые материалы, конструкции, инструменты.

Комплектующие

Для надежной установки фасадных панелей своими руками нужно не только тщательно изучить подробную инструкцию по монтажу. Важно заранее подготовить комплект декоративных секций и доборных элементов, причем с запасом (около 10% на подгон):

• основное полотно;

Опытные монтажники рекомендуют выбирать стеновые панели одинаковой геометрии, текстуры и технологии крепления. Это поможет избежать проблем с состыковкой замков и крепежей даже новичкам.

Инструменты

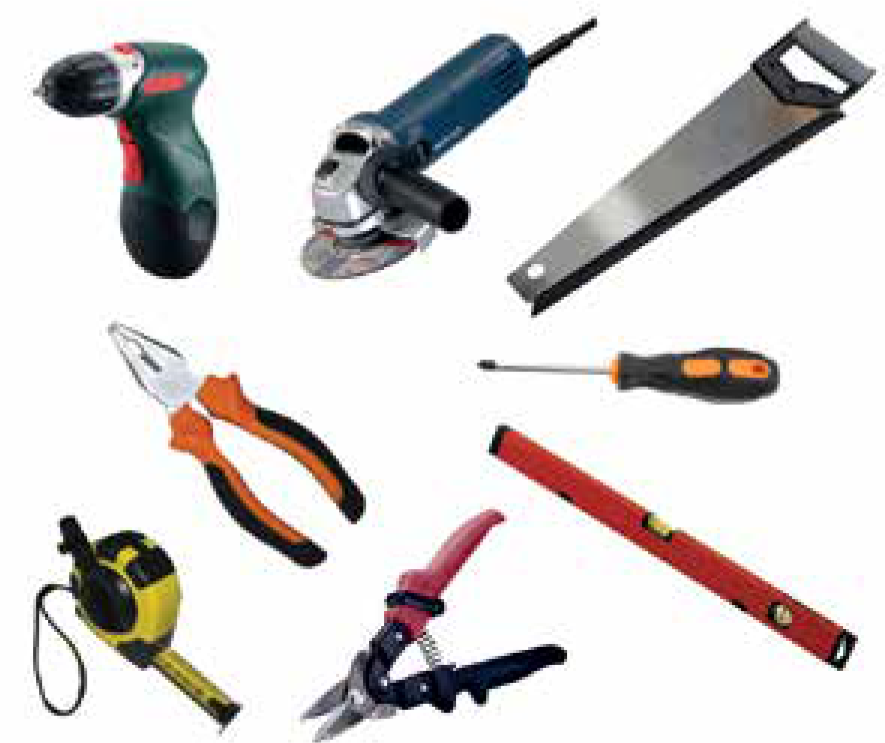

Для монтажа виниловых, металлических или фиброцементных фасадных панелей с утеплителем достаточно элементарных инструментов:

1. Рулетка, бечевка, отвес, мел (для нанесения разметки).
2. Стройуровень.
3. Ножовка, ножницы для металла, болгарка (для распиловки секций, обрешетки).
4. Саморезы, гвозди, другие крепежные элементы (для крепления секций, доборных элементов).
5. Шуруповерт, отвертки, молоток, пассатижи (непосредственно для монтажа).
6. Перфоратор, пробойник (для кирпичных, бетонных стен).

Отделочные работы лучше проводить в специальных перчатках и защитных очках.

Подготовка стен

До начала установки фасадных панелей, возведения обрешетки важно правильно подготовить рабочее полотно – стены, углы, цоколь дома. Тщательно осмотрите всю конструкцию на предмет деформаций, сколов, трещин. Если повреждения обнаружены, нужно их устранить, выровнять полотно. Обязательно уберите все выступающие декоративные элементы со стен.

Осмотрите металлические детали, если на них есть ржавчина, то дефект нужно зачистить. Это же правило касается элементов из дерева. Стены и фундамент нужно обработать специальными антисептиками (от плесени, грибка, вредителей) и антикоррозийными составами. Возможные повреждения лучше исключить заранее, чтобы не пришлось преждевременно снимать обшивку.

Монтаж фасадных панелей своими руками: пошаговая инструкция

Когда стены тщательно обработаны, просохли и готовы к отделке, можно начинать монтаж фасадных панелей на цоколь своими руками. В этом поможет наша подробная инструкция:

1. Установка обрешетки, утеплителя – обязательный этап отделочных работ. Детали обрешетки делают из пластика, металла или дерева. Монтаж планок начинаем с нанесения разметки строго по уровню, который легко вывести строительной шнуровкой. Планки крепим строго по уровню в одной плоскости. Шаг крепления элементов обрешетки – 30–40 см. К дереву крепим на саморезы, а к кирпичу, бетону – на дюбеля. Между планками закладываем пенопласт или каменную вату, накрываем пароизоляционной мембраной.
2. Установка стартовых ламелей – детали фиксируем саморезами с шагом 30–40 см строго по намеченному горизонту. Крепление начинаем с нижней точки полотна.
3. Оформление наружных, внутренних углов – для этого можно использовать специальный угловой профиль или J-планки. Саморезами крепим планки так, чтобы угол входил в паз базовой секции и накрывал стык плоскостей.
4. Установка фасадных панелей своими руками производится слева направо, снизу вверх. Первую секцию вставляем в стартовую ламель, фиксируем саморезами с припуском 1 мм. Следующие листы устанавливаем по аналогии. Оставляем зазоры по 5–6 мм от каждого угла здания. Припуски, зазоры позволяют учесть естественные температурные деформации материала.
5. Обрамление окон, дверей происходит по технологии монтажа угловых элементов. Для состыковки откосов и коробки проемов используют J-профиль.
6. Отделка верхнего края профилей J-элементом – финальный этап облицовки.

Оптимальная температура для проведения облицовочных работ +10–+15 градусов. В морозную погоду (от -15 и ниже) материал может крошиться, легко ломается.

Советы по установке фасадных панелей своими руками

При монтаже стеновых секций для наружной облицовки учитывайте такие рекомендации:

• особенно тщательно монтируйте первый ряд панелей, проверяя уровень для каждой секции. От этого зависит эстетичность, долговечность всего фасада;
• следите за тем, чтобы швы между профилями были скрыты. Если соединения видны, значит, работа ведется неправильно;
• чтобы минимизировать нагрузку на несущие стены, предварительно проектируйте конструкцию каркаса;
• оставляйте зазоры между элементами конструкции. Это позволит избежать порчи материала при расширении на жаре;
• крепеж секций на обрешетку производится только через заводские пазы. Не нужно дополнительно делать отверстия;
• саморезы вкручивают точно посередине перфорации, перпендикулярно обрешетке.

В целом, монтаж фасадных панелей любого типа своими руками по инструкции проходит быстро и без особых проблем. Декоративные секции характеризуются многообразием фактур, цветов, форм. Материал позволяет уникально оформить фасад. А с установкой облицовочного материала справится даже новичок.

Технология монтажа фасадных панелей

Фасадные панели — это простой способ не только придать дому презентабельный внешний вид, но и защитить его от негативного воздействия внешних факторов, а также дополнительно утеплить стены.

Благодаря сравнительно небольшому весу, панели не требуют усиления фундамента и могут устанавливаться даже на старые дома. Кроме того, работы проводятся в короткие сроки, при этом остается минимальное количество строительного мусора.

Панели могут быть изготовлены из следующих материалов:

• ПВХ;
• Cталь с полимерным покрытием;
• Lерево;
• Фиброцемент;
• Клинкерная плитка с утеплителем;
• Стекло;
• Керамогранит.

Для отделки частных домов чаще всего применяются фиброцементные панели. Они имитируют кирпичную или каменную кладку, обладают отличными теплоизоляционными и шумоизоляционными свойствами, устойчивы к гниению, коррозии, не боятся низких температур.

Варианты монтажа

В настоящее время можно выделить три различных вида монтажных работ:

• На ровную стену;
• На неровную стену.

На ровные стены

Первый вариант наиболее легкий, но он требует строгого соблюдения одного условия — поверхности, предназначенные для монтажа должны быть идеально ровными. В противном случае защитные и декоративные свойства панелей будут сведены на нет.Для установки на ровную стену применяются панели с внутренним утеплением.

Сначала с помощью зубастого шпателя на поверхность наносится специальная клеевая смесь, после чего на нее укладывается панель. Слой клея не должен быть слишком толстым, чтобы уложенная плита не «плавала». Размер швов выдерживается при помощи крестиков, а вертикаль и горизонталь проверяется уровнем после установки каждой новой панели.

На неровные стены

Для проведения работ на неровные поверхности необходимо предварительно обустроить обрешетку. Ее материал зависит от выбранного типа панелей: для пластика или стали хватит деревянного каркаса, а фиброцемент нуждается в металлической обрешетке.

В ходе работы могут потребоваться следующие инструменты:

• Водяной уровень или лазерный нивелир.
• Уровень длиной 1–2 м;
• Рулетка;
• Правило или алюминиевая рейка длиной 2-2,5 м;
• Болгарка:
• Шуруповерт;
• Перфоратор;
• Электродрель;
• Ножницы по металлу;
• Строительный нож;
• Угольник;
• Молоток.

В идеале работы начинаются с геодезической съемки фасада, позволяющей выявить все неровности и их размеры, установить маяки, по которым впоследствии крепятся кронштейны. Они монтируются с шагом 60 см по вертикали и 100 см по горизонтали. Длина выбранных кронштейнов зависит от толщины выбранного утеплителя. Чаще всего используются листы базальтовой ваты или пенополистирола толщиной 10-15 мм. Сверху укладывает паропроницаемая мембрана.

Монтаж

Затем с шагом в 50-60 см монтируются вертикальные направляющие. В тех местах, где будут крепиться дополнительные элементы, такие как J-профили и наружные углы, устанавливаются горизонтальные планки.

Когда каркас смонтирован, можно приступать к установке стартового профиля — он значительно упрощает процесс крепления первого ряда панелей.

Монтаж проводится по уровню с точным выдерживанием горизонтали, на расстоянии 10 см от углов дома.

• Если фундамент здания неровный, перед началом работ необходимо сделать отмостку, параллельную горизонту.
• Если же уклон слишком велик, стартовые профили не используются. Монтаж панелей начинается со второго ряда, а нижний после корректируется с учетом особенностей стены.

Панели укладываются слева направо

Легкие конструкции закрепляют строительным степлером, стальные — саморезами. Фиброцементные плиты толщиной 14 мм закрепляют при помощи шурупов шестигранной формы, а толщиной 16 мм — специальными кляммерами. Все швы между плитами необходимо изолировать силиконом.

После того, как все панели уложены, переходят к монтажу дополнительных элементов, таких как j-профиль, служащий для окантовки дверных и оконных проемов, наружных углов здания, а также финишной планки, которая служит для защиты обшивки от попадания дождевой воды.

Самостоятельный монтаж панелей дело не такое сложное, но требующее точного соблюдения технологии. Надежнее доверить его профессионалам, но если вы решили взяться самостоятельно, вам поможет видео-инструкция.

Инструкция по монтажу фасадных панелей

1. Для монтажа фасадных панелей и доборных элементов к ним используются оцинкованные саморезы с пресс-шайбой. Длина саморезов не менее 35 мм. Диаметр ножки для крепежных элементов не должен превышать 3 мм, диаметр шляпки — 9 мм. Запрещается использовать для монтажа саморезы-потаи.

2. Монтаж фасадных панелей осуществляется на деревянную горизонтальную обрешетку из брусков камерной сушки влажностью не более 12%, обработанных огне- и био- защитными составами, либо на обрешетку из оцинкованного металлического профиля. Рекомендуемое сечение реек деревянной обрешетки — 40х40 мм, металлической — 60х27 мм.

3. Фасадная панель и доборные элементы к ней крепятся метизами через перфорационные отверстия. Крепежные элементы устанавливаются строго перпендикулярно относительно панели в центр перфорационного отверстия. Наклоны и загибы крепежей не допускаются. Необходимо оставлять расстояние 1-1,5 мм между шляпкой крепежного элемента и монтируемой панелью, допуская ее перемещение при колебании температур (рис. 1).

На одну панель необходимо установить минимум пять крепёжных элементов.

Важно! Категорически запрещено крепление панелей к обрешетке вне специально предназначенных для этого отверстий, а также любыми иными способами, исключающими свободное движение при тепловом расширении.

4. Фасадные панели и доборные элементы к ним меняют линейные размеры при изменении температуры. В связи с этим необходимо оставлять расстояние между вертикальными доборными элементами и торцами панелей 5-10 мм, а между панелями — 1-1,5 мм и 2-3 мм соответственно. При отделке стены дома, длина которой превышает 6м, рекомендуется устраивать температурный шов, образованный двумя J-профилями (составив из них Н-профиль).

Важно! Появление при низких температурах незначительных видимых зазоров между панелями не является производственным браком и относится к физическим свойствам материала.

5. Вертикально расположенные доборные элементы крепятся следующим образом: крепежный элемент устанавливается в верхнее монтажное отверстие в верхний угол, для всех остальных перфорационных отверстий — в центр (рис. 2).

Расстояние между крепежными элементами при установке доборных элементов не должно превышать 250 мм.

6. При выполнении монтажных работ в холодное время года разрез панелей в требуемый размер необходимо осуществлять в тёплом помещении, предварительно выдержав в нём панели не менее 12 часов. Не рекомендуется устанавливать фасадные панели при температуре ниже О 0С.

7. Установку панелей на стены здания производите горизонтально, работая слева направо, снизу вверх.

8. Крепление дополнительных элементов (ставни, козырек и т.п.) поверх смонтированных панелей должно осуществляться к обрешетке через специально просверленные отверстия, аналогичные перфорационным отверстиям для крепежа.

9. Монтаж должен осуществляется специалистами, имеющими необходимую квалификацию для выполнения подобных работ.

Последовательность монтажа фасадных панелей Fineber

Установка обрешетки

Рейки обрешетки устанавливаются вокруг дверей, окон, на всех углах, по низу и по верху зоны установки панелей. Соблюдайте расстояние А между нижней и второй снизу направляющей, и расстояние В — между остальными направляющими, размеры указаны в таблице.

Для придания панелям большей жесткости рекомендуется монтировать дополнительную горизонтальную рейку посередине между основными рейками обрешетки. Для фасадных панелей коллекций Кирпич Клинкерный 3D и KLINKER дополнительную горизонтальную рейку необходимо смонтировать на уровне центрального горизонтального ребра жесткости.

Важно! Основные и дополнительные рейки должны обеспечивать строго ровную поверхность в одной плоскости. Для монтажа наружных углов устанавливаются вертикальные рейки обрешетки вровень с внешними углами строения (рис.1).

В случае наличия на объекте внешнего утепления, горизонтальная обрешетка устанавливается поверх вертикальной. Вертикальная обрешетка устанавливается для создания необходимого вентзазора, шаг установки — не более 400 мм. Рекомендуется использовать одинаковый материал для создания вертикальной и горизонтальный обрешетки.

Установка стартовой планки

Устанавливается строго горизонтально. Линии крепления стартовой планки должны совпадать на всех углах здания. Нижний край стартовой планки должен совпадать с нижним краем первой рейки обрешетки. Придерживайтесь п. 5 Общих положений при монтаже элемента (рис. 1).

При неровной линии фундамента фасадные панели нижнего ряда обрезаются снизу. В этом случае вместо стартовой планки устанавливается J-профиль, в который вставляется нижний обрезанный край панели.

Установка наружного угла

При креплении первого наружного угла установите его на стартовую планку и закрутите саморезы в центр верхних перфорационных отверстий по обе стороны. Снизу угол должен быть зафиксирован в стартовой планке, а сверху закреплен саморезами. Следующий угол соедините с предыдущим и закрепите тем же способом. Обеспечьте необходимую свободу перемещения наружного угла при тепловом расширении (рис. 2).

Для фасадных панелей коллекций КАМЕНЬ и КИРПИЧ первый наружный угол закрепите на вертикальной обрешетке саморезами в верхние перфорационные отверстия таким образом, чтобы угол висел на крепежных элементах. Нижний край угла должен на 5 мм отстоять от стартовой планки.

Следующий угол соедините с предыдущим и закрепите по центру перфорационных отверстий. Для коллекции ДОЛОМИТ в качестве стартового элемента для крепления первого (нижнего) наружного угла используется верхняя часть, отрезанная от другого наружного угла. Наружный угол устанавливается в стартовый элемент и закрепляется сверху через монтажные отверстия.

Следующий угол соединяется с предыдущим и закрепляется по центру перфорационных отверстий. Для панелей OPТIMAL SIZE сначала устанавливаются крепежные элементы угла, их крепят к обрешетке саморезами. Стартовый элемент для наружного угла не требуется.

Крепежный элемент должен на 5 мм отстоять от стартовой планки. Наружные углы надеваются на крепежные элементы путем защелкивания после установки панелей.

Установка J-профиля

Для обрамления оконных и дверных проемов рекомендуется использовать J-профиль. Также J-профиль используется в качестве финишного элемента (рис. 5, 6).

Допустимо использование наружных углов для обрамления оконных и дверных проемов. Придерживайтесь п. 5 Общих положений при монтаже элемента. 5. Установка внутреннего угла. Внутренний угол предназначен для монтажа фасадных панелей на стыке перпендикулярно стоящих стен. Монтируется к обрешетке через перфорационные отверстия (рис. 4).

Придерживайтесь п. 5 Общих положений при монтаже элемента.

Установка фасадных панелей

Фасадные панели соединяются со стартовой планкой и между собой при помощи замков, расположенных на тыльной стороне панели. Для монтажа первой и последней панели в ряду необходимо подрезать их под прямым углом. Рекомендуется собрать панели в ряду, не закрепляя их, чтобы наметить линии отреза. Последняя панель в ряду не должна быть короче 30 см. Для сокращения расходного материала необходимо отрезанную часть панели использовать в качестве концевой или начальной в другом ряду (рис. 2).

Левый край панели, который входит под наружный угол, должен быть обрезан под прямым углом. При установке нижний край панели вставляется в стартовую полосу. Панель придвигается к угловому элементу, при этом оставляется необходимый тепловой зазор (см. п. 4 Общих положений) (рис. 2).

Следующая панель вставляется в стартовую планку рядом с первой панелью и соединяется с ней по горизонтали, путем задвигания до упора в пазы первой панели (рис. 3).

На внутренних углах дома фасадные панели заводятся в пазы доборного элемента — внутреннего угла (рис. 4).

Параметры обрешетки для монтажа фасадных панелей

№	Название коллекции	Размер «А» (мм)	Размер «В» (мм)
1	ДОЛОМИТ	430	450
2	КИРПИЧ КЛИНКЕРНЫЙ 3D, KLINKER	420	440
3	КАМЕНЬ КРУПНЫЙ	403	423
4	КАМЕНЬ ДИКИЙ	419	439
5	КАМЕНЬ ПРИРОДНЫЙ	400	420
6	СКАЛА	415	435
7	OPТIMAL SIZE (СКОЛ, КИРПИЧ БАВАРСКИЙ, ТУФ БЛОК)	550	570
