Как отремонтировать уровень строительный пузырьковый

Уровень строительный — регулировка, ремонт. Спиртовой пузырьковый, гидро, гидроуровень. Отрегулировать, регулировать, отремонтировать. Описание

Нередко найти исправный уровень в продаже практически невозможно. Кроме того уровень может сбиться от ударов, толчков и других механических воздействий. Лучше купить уровень с возможностью самостоятельной регулировки. В этом случае выполнить регулировку и ремонт уровня не составит труда.

Регулировка, настройка, ремонт строительного уровня. Как его отрегулировать?

Есть уровни, в которых предусмотрена возможность регулировки. Чувствительный элемент (колба с жидкостью) в таких уровнях зафиксирована болтом. Если болт ослабить, то можно поворачивать чувствительный элемент, тем самым настраивая уровень. Настройка обычно производится одним из двух способов. Либо мы просто руками перемещаем колбу (такая регулировка менее точная), либо предусмотрен регулировочный болт, поворачивая которым, мы регулируем положение колбы (возможна более точная регулировка). Не все гидроуровни пригодны для регулировки. Есть такие, в которых колба вклеена. Если такой инструмент неисправен, его надо выкинуть.

Отрегулировать уровень не составляет проблем, если у Вас есть строго горизонтальная поверхность. Но возникает порочный круг. Для ремонта строительного уровня нужна горизонтальная поверхность, а для поиска горизонтальной поверхности нужен исправный уровень. Получим горизонтальную поверхность с помощью сломанного спиртового уровня.

Нарежем стопку небольших кусочков бумаги, например, газеты. Найдем устойчивую (неподвижную) приблизительно горизонтальную поверхность. Положим на нее наш неисправный уровень. Подложим под один конец уровня несколько кусочков бумаги так, чтобы он показал горизонтальность. Запомним, сколько бумаги положили в этот (первый) раз. Перевернем уровень горизонтально так, чтобы его правый конец теперь был слева, а левый — справа. Если уровень исправен, то он продолжит показывать горизонтальность, так как исправный уровень показывает горизонт, а горизонт один, что справа налево, что слева направо. Если уровень нуждается в регулировке, то в результате переворачивания пузырек воздуха в колбе сместится, уровень будет показывать, что он теперь лежит не горизонтально.

Подложим еще несколько кусочков бумаги под один из концов уровня так, чтобы он опять стал показывать горизонтальность. Возможно, придется подкладывать бумагу под тот же конец, что и прошлый раз, возможно, под другой. При этом считаем каждый подложенный кусочек. Теперь уберем ровно половину подложенных на втором этапе кусочков бумаги. Если их было нечетное число, то округляем. Поздравляю, мы получили истинный горизонт.

Но уровень показывает отклонение. Отпускаем фиксирующий винт, поворачиваем колбу так, чтобы она показывала горизонтальность, зажимаем фиксирующий винт. Настройка успешно завершена.

Регулировка вертикальной колбы производится совершенно аналогично. Но для ее выполнения нужен помощник, так как она выполняется на приблизительно вертикальной стене. А на такой стене кусочки бумаги и уровень сами по себе держаться не будут. Помощник должен будет их придерживать.

С математической точки зрения предложенный метод не вполне точен, но для строительных целей погрешность приемлемая.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!
Задать вопрос. Обсуждение статьи.

Встроенный стенной шкаф-купе своими руками. Инструкция. Схема. Чертеж.
Встроенный шкаф-купе — проектируем и ставим. Как сделать это самому, своими рука.

Устройство и схема дренажа фундамента.
Подскажите, пожалуйста, нужно ли делать дренаж ленточного фундамента? Грунт — су.

Устройство и схема дренажа фундамента.
Подскажите, пожалуйста, нужно ли делать дренаж ленточного фундамента? Грунт — су.

Приемы хождения по льду. Гололед. Скользко. Ледовый шаг. Правильное и .
Как правильно ходить по скользкому льду, чтобы не поскользнуться и не упасть. Ка.

Как армировать бетон, устанавливать и вязать арматуру.
Армирование бетона, как и зачем. Как установить и вязать арматуру. Секреты, сове.

Объяснительные записки — примеры, шаблоны, образцы.
Объяснительная записка. Образец. Правильная структура, инструкция, пояснения по .

Повесим картину, зеркало, полку, вешалку. Закрепим, прибьем сами, свои.
Как самому повесить на стену картину, зеркало, полку, вешалку или что-то еще? На.

Газовая плита. Переводим на природный / сжиженный, баллонный газ. Поме.
Как перевести кухонную газовую плиту на другой газ, поменять местами горелки, за.

Как проверить строительный уровень на точность?

Строительный уровень – прибор высокой точности. Он применяется для определения положения предметов, поверхностей, инструментов и других строительных составляющих. Чаще всего он имеет прямоугольную форму, иногда снабжен ребрами жесткости. Измерение производится за счет пузырьков воздуха, помещенных в специальные колбы, имеющие разметку. Стандартный уровень позволяет производить измерение положения по горизонтальной и вертикальной оси.

Некоторые модели также оснащены угловым уровнем, с помощью которого можно производить измерение положения по наклонной оси. В таком случае за точку отчета берется диагональ, проводимая через угол 90 градусов. Распространенным недостатком и частой поломкой строительного уровня является нарушение точности измерений.

Особенности

Пузырьковый строительный уровень чувствителен к ударам и другим механическим воздействиям – даже однократное его падение с небольшой высоты может привести к снижению точности или ее полной потере.

Нарушение точности измерений иногда присутствует даже у нового уровня. Это может быть результатом неосторожного обращения на этапах производства и упаковки. Также отклонения могут появиться в результате нарушений правил транспортировки или при неправильных условиях хранения на складе в магазине.

Как выявить отклонение?

Еще на этапе выбора и покупки товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Например, можно сравнить показатели выбранного уровня с показателями одного или двух других уровней. Рекомендуется это сделать путем прикладывания приборов по очереди к одной той же горизонтальной или вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, то это значит, что первый работает с отклонениями.

Если уровень уже был в употреблении какое-то время, то его необходимо проверить на правильность показаний, чтобы избежать негативных последствий работы с таким прибором. Проверка проводится для всех плоскостей: вертикальной и горизонтальной.

Горизонтальная плоскость

Необходимо положить уровень на условно ровную поверхность, при этом рама прибора не должна шататься на неровностях. Нижняя рабочая сторона должна плотно прилегать к измеряемой поверхности – в таком положении фиксируется расположение пузырька воздуха относительно шкалы колбы. Затем уровень разворачивается на 180 градусов и прикладывается к этой же поверхности рабочей стороной. Вновь фиксируется расположение пузырька воздуха относительно линий обозначения. Если первые показания не совпадают со вторыми, то уровень неисправен и нуждается в настройке.

Вертикальная плоскость

Проверка уровня на предмет точности измерения вертикальной плоскости производится аналогичным образом. Единственное отличие заключается в том, что прибор не разворачивается, а переворачивается и прикладывается не рабочей стороной, а противоположной. Отличия в показаниях также укажут на то, что уровень сбит.

Калибровка

Настройка точности показаний пузырькового уровня возможна только для тех приборов, конструкция которых позволяет это делать. Некоторые модели уровней имеют пузырьковые блоки, которые вклеены или другим статичным образом вмонтированы в корпус. Другие же разновидности содержат блоки, которые прикручены болтами, что дает возможность регулировать их положение. Перед тем как откалибровать инструмент в домашних условиях, необходимо убедиться, что его конструкция позволяет ее проводить. Чтобы отрегулировать работу уровня в той или иной плоскости, понадобится ровная поверхность, отвертка, клей, гидроуровень, линейка и отвес.

При помощи гидроуровня на стене выставляются две отметки, находящиеся строго на одном уровне. Для достижения высокой точности на этом этапе манипуляции лучше проводить вдвоем. Эти отметки соединяются между собой линией, которая проводится при помощи ровной линейки.

Линия не должна быть слишком толстой, так как это может повлиять на качество измерений. Уровень прикладывается боком к этой линии. Его рабочая сторона должна идти строго вдоль линии. Когда он будет выставлен, отклонение пузырька воздуха от нужного положения станет очевидным. Характер его отклонения укажет сторону, в которую нужно сдвинуть пузырьковый блок.

Для того чтобы настроить положение пузырькового блока, необходимо выкрутить болты, которые его удерживают в корпусе уровня. Смещение производится очень осторожно, малыми амплитудами, так как сдвиг даже на 0,5 мм может повлиять на расположение пузырька. Когда пузырек воздуха встанет ровно посередине (между двух линий разметки), необходимо зафиксировать блок. Для этого используется суперклей, который заливается по периметру соприкосновения блока и корпуса.

Для надежности закрепления можно использовать народное средство-отвердитель суперклея – пищевую соду.

Только после этого болты ввинчиваются на свое место. Если закрутить их раньше, то они встанут в свое исходное положение, что вернет пузырьковый блок в его первоначальное состояние, отклоненное от уровня.

Регулировка уровня для вертикальной плоскости производится так, как описано ниже.

Отвес вывешивается вдоль стены. По его шнуру, проставив две отметки, можно провести вертикальную линию. Также можно проводить настройку прямо по шнуру, однако такой способ является менее эффективным, так как отвес на шнуре будет постоянно двигаться.

Уровень прикладывается боком к стене. Рабочая его сторона должна идти строго вдоль линии. Когда он будет установлен, расположение пузырька воздуха за пределами двух отметок на колбе укажет на сторону отклонения. Это отклонение устраняется так же, как и горизонтальное нарушение.

После корректировки показаний прибора и фиксации пузырькового блока при помощи клея с отвердителем дальнейшая регулировка становиться невозможной. Попытка изменить положение колбы может привести к ее повреждению и повреждению корпуса.

Ниже смотрите видео о том, как проверить на точность пузырьковый строительный уровень.

Как отремонтировать уровень строительный пузырьковый

В процессе осуществления строительных или ремонтных работ возникает необходимость обустраивать ровные линии возводимых конструкций, проверять степень наклона и точность отделки углов в помещении. В этих целях применяется пузырьковый уровень.

Этот инструмент находится в арсенале специалиста. Но необходимо разбираться в тонкостях его выбора из всего разнообразия приспособлений.

Краткое содержимое статьи:

Конструктивные особенности

Строительный пузырьковый уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта. На планку, выступающую твердой основной, установлены ампулы с закаченным внутрь воздухом. На ампулах присутствуют метки для измерения и определения положения воздуха.

При размещении пузырька в середине поверхность считается ровной. Если же он смещается от центральной части ампулы, то имеет место наклон, величину которого оценивают по характеру отклонения воздуха относительно центра.

В ампуле, где находится пузырек воздуха, содержится жидкость, как правило, технический спирт. Нельзя допускать нарушения целостности ампулы.

В некоторых моделях добавляют специальную флуоресцентную добавку, а также устанавливают линзу для более удобного визуального наблюдения за состоянием показателя.

Инструменты различаются по длине – от нескольких десятков сантиметров до 2-3 и более метров. При работе на ограниченных плоскостях применяются короткие конструкции, а в штукатурных работах – более длинные. Например, для укладки плитки выбирают длину уровня 400-1000 мм.

Длинные конструкции подвержены поломкам при перевозке и эксплуатации. Поэтому спросом пользуются противоударные конструкции.

Для изготовления основы применяются различные материалы. На фото пузырькового уровня можно увидеть изделия с цельной деревянной или полой алюминиевой и пластиковой основой.

Специалисты рекомендуют использовать более тяжелые и точные инструменты, а также крестообразные модели с прорезиненными рукоятками.

Для металла в большей степени подходят приборы с встроенными магнитами, а наличие линейки на одной стороне планки облегчает выполнение разметочных работ.

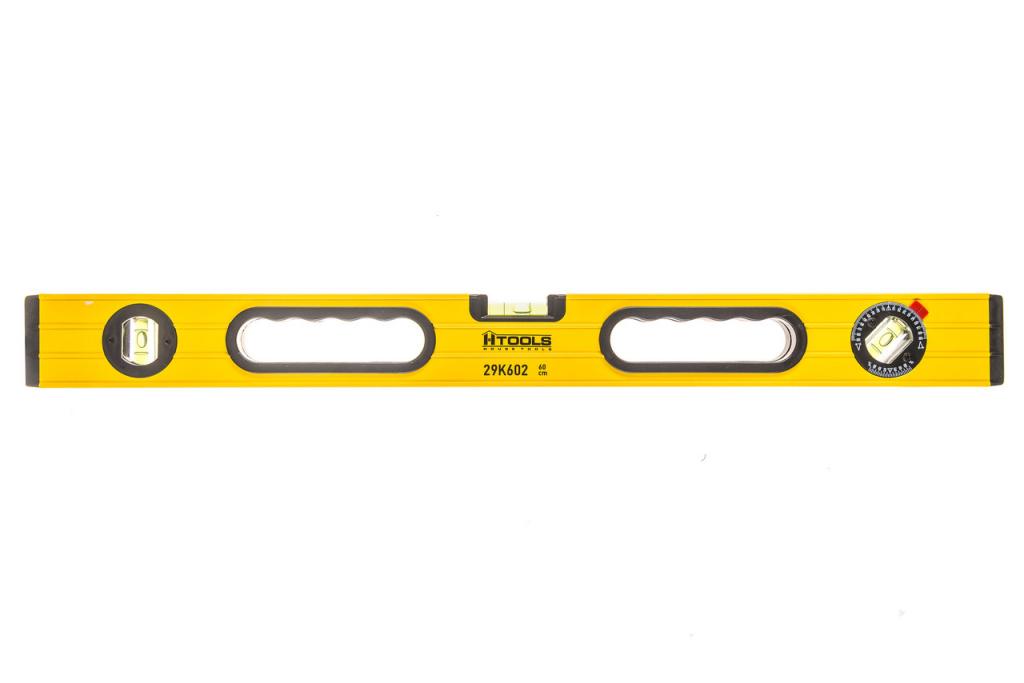

Точность работы обеспечивается несколькими ампулами, имеющимися в конструкции:

• первая находится на поверхности широкой части уровня и применяется для выравнивания по горизонтали;
• вторая размещается на узкой и короткой поверхности для операций с вертикальной ориентацией;
• третья имеется не во всех моделях, но ее наличие на обратной стороне узкой плоскости под углом в 45 градусов полезно для контроля за корректностью работы.

Советы, полезные при выборе инструмента

Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:

Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.

При осмотре конструкции необходимо проверить целостность стеклянных емкостей – на них не должно быть повреждений, царапин, они не должны вращаться. Рекомендуется приобретать модели с жестким креплением ампул.

Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.

Материал основания должен быть тяжелым и прочным, приветствуется наличие ребер жесткости внутри конструкции.

Проверка точности обязательно должна проводиться в момент покупки. Инструмент прикладывают на выровненную поверхность, фиксируют положение пузырька, а затем переворачивают уровень на 180 градусов. Положение пузырька должно соответствовать первоначальной отметке.

Отдавайте предпочтение сертифицированной продукции от проверенных изготовителей, например – Kapro, Stabila или Bosch. Популярны у экспертов марки Gross Laser, Shark, JYC.

Не отстают и российские образцы Лидер, Ермак. Так вы получите возможность выбрать лучшие пузырьковые уровни из всей предлагаемой продавцами линейки. Но остерегайтесь некачественных подделок.

Особенности настройки уровня

У многих начинающих мастеров может возникнуть вопрос, как настроить пузырьковый уровень в соответствии с целями применения. Сделать это вы сможете, если приобрели прибор с ампулами нежесткого крепления. Процесс настройки в домашних условиях следующий:

Подберите ровную стену в доме с зоной напротив глаз и расположением угла слева. Отойти от указанного угла надо на 40 мм. В определенном месте вбивается гвоздь или фиксируется саморез таким образом, чтобы над поверхностью оставалось 20-30 мм.

Уровень следует приложить к стене, предварительно прислонив к гвоздю. Необходимо выровнять положение, чтобы пузырек показывал выравненность. На плоскости стены очерчивается линия. Прибор переворачивается и снова прочерчивается линия.

Если линии совпадают, то можете быть уверенным – все настроено верно. В противном случае надо внести исправления:

• справа в месте расхождения отметок по центру между линиями ставится отметка;
• к саморезу прикладывается уровень, но делают это так, чтобы другой конец совпадал с точкой отметки;
• положение фиксируется;
• ампулу нужно отрегулировать в соответствии с требуемым положением.

Технология использования в работе

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.

Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.

Если вы проводите горизонтальные работы, то ориентируйтесь на ампулу, установленную на длинном обороте уровня. После того как вы приложите уровень, нужно зафиксировать положение пузырька.

Важно, чтобы он был в центре ампулы. При наличии левого перекоса необходимо опустить край слева или приподнять справа. И наоборот.

Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.

Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.

Фото пузырькового уровня

Также рекомендуем посетить:

• Теодолит
• Металлоискатель
• Штангенциркуль
• Шумомер
• Тепловизор
• Строительный угольник
• Измеритель температуры
• Динамометр
• Гидроуровень
• Анемометр
• Дальномер
• Микрометр
• Поплавковый выключатель
• Индикатор напряжения
• Манометр автомобильный
• Вольтметр
• Дозиметр
• Нивелир
• Влагомер
• Лазерная рулетка
• Толщиномер
• Ремонт лазерного уровня
• Газоанализатор
• Видеоскоп
• Рулетка
• Мультиметр
• Токовые клещи
• Измерительный инструмент

Строительный уровень — ваш первый помощник

Строительство не терпит условностей: размеры должны быть четкими, замеры точными, а инструмент – надежным. Одним из необходимых инструментов для выполнения качественных строительно-отделочных работ является строительный уровень. Без него невозможно ровно положить кладку или сделать поверхность стены идеальной, без впадин и бугров. А уж про “правильные” углы речь вообще не идет! Метод “на глаз” тут никак не сгодится. Конечно, вы можете воспользоваться вертикальным отвесом, но точный лазерный уровень даст гораздо более качественный результат.

Строительный уровень еще известен как “ватерпас”, он имеет длительную, многолетнюю историю. Чтобы узнать больше про данный инструмент и его становление, вернемся на несколько столетий назад.

Голландский инструмент: рождение и развитие

Инструмент под названием уровень появился во Франции. Со спиртового уровня начинается история данного инструмента. Полая стеклянная трубка, наполненная спиртом, в котором плавал пузырек воздуха, была впервые использована в 1666 году известным путешественником, ученым и изобретателем.

Позже уровень претерпевал различные варианты развития. Менялся материал корпуса, колбы, наполнение, шкала, но принцип работы оставался неизменным. Уровень позволяет измерить соответствие вертикальной и горизонтальной плоскостей, а также уровень наклона поверхности относительно горизонта.

Сегодня выделяют несколько видов уровней. Наиболее известные это:

Виды уровней и как они работают

Стандартно уровни имеют корпус, колбы, шкалу, защитные заглушки на торцах, которые защищают инструмент в случае падения.

Самый современный вид уровня – это лазерный. Он также и наиболее точный. С помощью лазерного луча можно измерить наклон любых поверхностей. Площадь помещения в этом случае также не имеет значения: в больших или маленьких достаточно этого компактного по размеру прибора.

Гидроуровень идеален для горизонтальных поверхностей. Водяной уровень используют для строительных работ, он прост в применении и недорог. Однако такой прибор легко выходит из строя, а также часто дает погрешность в измерении.

Трубный уровень прямоугольной формы часто бывает складным. Он компактный и легкий, поэтому удобен в применении и очень популярен.

Пузырьковый уровень – самый популярный. Он состоит из стеклянных колб (от 1 до 3) с пузырьками воздуха и жидкостью. Встречаются как очень небольшие размеры уровней, так и большие корпуса размером до 4 метров. Для удобства их можно складывать. Ровно установленный уровень демонстрирует пузырек воздуха четко между измерительными рисками колбы.

Основные характеристики качественного строительного уровня

Самыми важными показателями данного прибора можно считать:

· Ударопрочность – лучше если ваш уровень будет снабжен стенками из прочного материала

· Точность измерения – более мощные по весу и размеру модели дают более точный результат

· Устойчивость к изгибу и кручению

· Наличие качественных и прочных измерительных колб – жидкость не должна быть мутной, а колба поврежденной.

Напоследок – небольшой секрет о том, как проверить правильность строительного уровня. Если вы используете жидкостной или пузырьковый уровень, то положите его на ровную горизонтальную поверхность. Запомните где именно находится пузырек воздуха. Переверните уровень в горизонтальной плоскости. Проверьте положение пузырька. Если он на том же месте, где и прежде, то уровень – качественный и точный.
