Как рассчитать высоту крыши по отношению к дому

Как рассчитать высоту крыши правильно – самый простой и верный способ

Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Необходимость проведения расчетов высоты крыши

Дом будет выглядеть гармонично, при условии, что внешний вид кровли дополняет его архитектурное оформление. Для этого требуется грамотно вычислить высоту крыши по отношению к ширине дома. Давайте рассмотрим, как выполняется расчет высоты крыши, какие есть нюансы в расчетах.

В соответствии с принятой терминологией, высотой конька – это расстояние между серединой основания кровельной конструкции и ее высшей точкой.

От величины данного параметра зависят такие характеристики:

1. Угол наклона скатов. Чем больше высота конька четырехскатной крыши, тем круче получается уклон кровли дома. В регионах, где зимой выпадает большое количество снега или в течение года часто идут проливные дожди, угол наклона скатов должен составлять 20 — 50 градусов.
2. Площадь кровельной поверхности. Чем крыша выше, тем большая у скатов площадь, а значит увеличиваются затраты на проведение монтажа. Это связано с большим количеством стройматериалов, требуемых для возведения стропильной системы. Читайте также: «Расчет площади крыши — алгоритм действий».
3. Несущая способность кровельного каркаса. С увеличением высоты вес конструкции возрастает, как и нагрузка от слоев «пирога». По этой причине возникает потребность в усилении каркаса путем монтажа дополнительных элементов.

Имеется 2 методики, как узнать высоту крыши:

• рассчитать искомую величину в зависимости от размера желаемого уклона;
• сначала определиться с данным параметром, а потом только вычислять, какой при этом должен быть наклон скатов.

Выбор высоты конструкции

При проектировании необходимо знать высоту кровли, поскольку эта величина оказывает существенное влияние на ее эксплуатационные характеристики.

Владение информацией, как определить высоту крыши дома, поможет просчитать и создать ее проект, который будет отвечать климату региона и назначению постройки. В результате кровля прослужит гораздо дольше и ей реже потребуется обслуживание.

При проектировании конструкции крыши нужно учесть следующее:

1. Среднегодовое количество осадков. Чем больше этот показатель, тем выше следует делать конек.
2. Ветровую нагрузку. На местности с сильными ветрами обычно строят малоэтажные постройки с покатой невысокой кровлей.
3. Назначение строения. Если проектом дома предусмотрено обустройство жилого мансардного помещения, тогда высоту конька нужно делать не меньше2,5 метра.

Разобраться с тем, как высчитать высоту крыши и ее уклон, необходимо до того, как составлять проект, поскольку эти параметры влияют на особенности конструкции каркаса и выбор материала для перекрытия кровли.

Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Методика, как посчитать высоту крыши и конька, несложная. При проведении вычислений принято считать, что вертикальный срез кровли представляет собой равнобедренный треугольник, у которого основание равно ширине фронтона. При этом применяют математические формулы.

Далее, чтобы рассчитать высоту крыши, поступают следующим образом:

1. Ширину конструкции делят на 2.
2. Для определения уклона нужно выбрать угол между основанием и поверхностью кровельного ската.
3. Далее по таблице Брадиса определяют тангенс этого угла.
4. Половину значения ширины умножают на тангенс угла и получают высоту конька.

Обычно этот параметр выбирают так, чтобы наклон кровли составлял 25-45 градусов. Читайте также: «Как рассчитать крышу дома: материалы и конструкция».

Как рассчитать высоту крыши?

Какая оценка была у вас в школе по тригонометрии? Строительство дома даст вам шанс освежить свои знания и, при необходимости, наглядно докажет вашим детям, что школьная программа все-таки применима в реальной жизни. Расчет высоты крыши – красивая задачка по теме «прямоугольные треугольники». Приступим!

Зачем вообще ее рассчитывать?

Основной параметр крыши – угол ее наклона, он выбирается не наобум, а исходя из климатических особенностей региона и предполагаемого типа кровельного покрытия. Производители материалов обычно определяют диапазон применимости своих продуктов – от минимального угла наклона до максимального, в нормативных документах тоже чаще всего прописаны не конкретные значения уклона, а лишь граничные условия. Как же выбрать точное значение?

Можно выбрать несколько допустимых значений угла наклона кровли и рассчитать для каждого случая ее высоту. Этот параметр уже делает будущую кровлю более осязаемой. Ее можно нарисовать в правильных пропорциях, раскрасить в желаемый цвет и прикинуть – гармонично ли она будет выглядеть на готовом здании, не будет ли казаться слишком массивной, позволит ли обустроить мансардный этаж? Именно на этом этапе можно увидеть, например, что протяженный скат выглядит скучно и настоятельно требует украсить себя мансардным окном.

А вот дальше, имея высоту и углы наклона, можно посчитать общую площадь кровли и примерно оценить ее вес. На этом этапе в прекрасный мир архитектурных фантазий чаще всего грубо вмешивается Его Величество Бюджет, и все варианты сводятся к одному — выбирается угол наклона кровли, минимально допустимый по климатическим условиям и отвечающий минимальной смете на кровельные материалы. Что ж, почему бы и нет?

Расчет высоты односкатной кровли

Односкатная кровля в плане представляет собой самый настоящий прямоугольный треугольник. Те его стороны, которые образуют прямой угол, называются катетами, оставшаяся сторона – гипотенузой. Переводя с языка геометрии на язык строительства, мы увидим, что катеты – это длина стены здания и искомая высота кровли, гипотенуза – длина будущих стропил. Один из катетов – длина стены здания (а) — нам точно известен, также мы знаем и угол наклона (α).

Расчет высоты односкатной кровли

Теперь вспомним определение тангенса угла наклона – он равен отношению длины противолежащего катета к длине прилежащего. В нашем треугольнике прилежащий катет – это длина стены, а противолежащий – высота кровли.

Тангенсы углов собраны в таблицах Брадиса. Помните такие? Теперь за ними не нужно идти в библиотеку, как в школьном детстве – их можно просто скачать в интернете и найти значение тангенса для нужного нам угла! После чего просто перемножим найденный тангенс угла и длину стены здания – и получим высоту кровли.

Формула расчета высоты односкатной кровли

За наши старания мудрый дедушка Пифагор предлагает нам бонус – теперь по теореме, носящей его имя, можно легко рассчитать и длину стропил.

Квадрат гипотенузы равен сумме квадратов катетов, а значит, длина стропил (L) будет равна корню квадратному из суммы квадратов длины стены и высоты кровли.

Формула расчета длины стропил односкатной кровли

Важно: по этой формуле мы рассчитываем длину стропил до пересечения со стеной. Если по плану стропила заканчиваются ниже уровня крыши, образуя свес, то к полученному значению нужно прибавить длину этого свеса.

Расчет высоты двускатной кровли

Чем двускатная кровля отличается от односкатной? В геометрическом смысле – тем, что ее сечение сложено из двух прямоугольных треугольников, а не из одного. Если крыша симметрична, то прилежащий катет при угле наклона будет равен не длине стены, а половине этого значения. В остальном расчет идентичен.

Расчет высоты двускатной кровли

Формула расчета высоты двускатной кровли

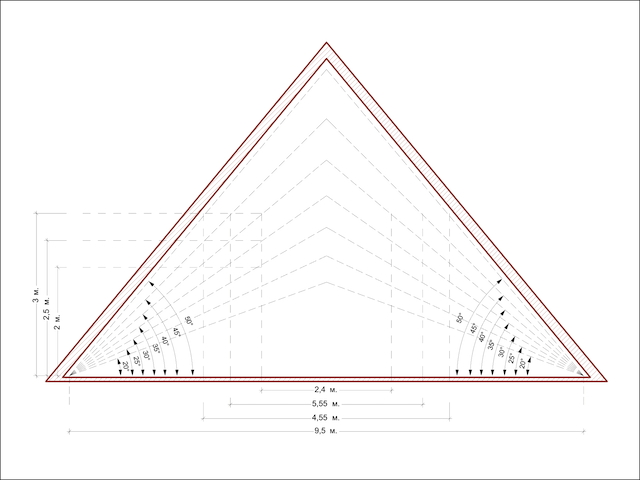

Зависимость полезной площади мансарды от угла наклона крыши

• Если угол наклона двускатной кровли равен 45°, то высота кровли будет равна половине длины стены;
• Если угол наклона двускатной кровли равен 30°, то длина стропил будет в два раза больше высоты кровли;
• Если угол наклона двускатной кровли равен 60°, то длина стропил будет равна длине стены.

Расчет высоты ломаной крыши

Скаты ломаной крыши имеют два угла наклона – верхний и нижний. Нижний обычно превышает 45°, верхний – составляет от 15 до 45°.

Расчет высоты ломаной крыши

Катеты нижнего треугольника обозначены как h1 и b1, верхнего – h2 и b2. Соответственно, общая высота кровли будет равна сумме h1 и h2.

Проблема заключается в том, что, в отличие от случая односкатной и обычной двускатной кровли, мы не знаем значения b1 – оно никак не связано с общей длиной стены а. Однако, скорее всего, нам уже известна высота h1 – ломаная кровля чаще всего проектируется для размещения под ней мансарды, и h1 – это комфортная для человека высота внутреннего помещения, равная 2,4 м.

Что касается h2, то этот параметр мы можем рассчитать по уже знакомому алгоритму, через тангенс угла α2.

Расчет высоты других типов кровель

Высота кровель любого другого типа рассчитывается по тому же принципу – сечение крыши разбивается на простейшие фигуры – треугольники, трапеции, квадраты — и анализируется с помощью законов геометрии.

Вместо заключения

После прочтения этой статьи может создаться ложное впечатление о том, что расчет кровли прост и доступен даже школьнику. Однако определение высоты кровли – всего лишь один, довольно незначительный этап полного расчета. Вы можете воспользоваться предоставленной информацией для того, чтобы подстегнуть свою фантазию, чтобы определиться с типом кровли, кровельным покрытием, чтобы лучше понимать строителей и проектировщиков, но, пожалуйста, предоставьте расчет кровли профессионалам – от этого зависит не только состояние вашего кошелька, но и ваша безопасность!

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Калькулятор расчёта высоты конька стропильной системы

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

• Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
• Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

Игорь

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Евгений Афанасьев

Игорь, здравствуйте!
Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости.
Материал — всегда фольгой в сторону помещения.
Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними.
Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее.
Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Добавить комментарий Отменить ответ

Разделы сайта

Как рассчитать высоту крыши дома самостоятельно

Завершающим этапом строительства любого дома (будь это просторное основное жилище или небольшой дачный домик) становится обустройство крыши. Именно она придает экстерьеру презентабельный и завершённый облик. Но при этом выполняет очень важную функцию – сохраняет тепло, создает уютную, максимально комфортную и приятную атмосферу внутри. Именно этот элемент любого строения без преувеличения называют одним из важнейших.

От чего зависит высота конструкции и что учитывают, выполняя предмонтажные вычисления

Особенно важно знать, как сделать расчет высоты крыши дома, причем точно понимать, как сделать это правильно. Именно поэтому нужно уделить некоторое время на изучение данного вопроса. Неточности, допущенные в предмонтажных вычислениях, приводят к серьёзным проблемам, с которыми потом слишком сложно справиться. Часто для устранения ошибок приходится приступать к работам по обустройству кровли заново.

Например, если скаты выполнены с малым углом наклона, то такой конструкции будут причинять серьёзный вред зимние снегопады (из-за скопления снега есть риск того, что произойдет пролом кровли). Логично предположить, что можно просто делать высокий конёк и все проблемы будут решены. Но и это не так, ведь слишком высокая крыша наиболее всего уязвима к порывам ветра.

Таким образом, рассчитать высоту крыши и углов наклона скатов, а также обустройство кровли, необходимо помнить, что на ее высоту значительное влияние оказывают:

• общая квадратура сооружения;
• климатические условия (как вы уже догадались, в регионах со снежными зимами не рекомендуются покатые крыши, оптимальные для тёплых континентов);
• материал для обустройства кровли, а также обрешетки;
• выбранная форма;
• высота основного здания;
• личные предпочтения и вкусы хозяина.

На параметры конструкции во многом влияет и ряд других факторов, например, прямая зависимость есть от слоя положенного утеплителя или установки снегозадержателей. Размеры конька связаны с особенностями стропильной системы, но вместе с этим могут увеличить общую площадь кровли и количество требующихся для её обустройства материалов.

Всё описанное выше подтверждает тот факт, что от размера крыши зависит прочность конструкции, долговечность её эксплуатации, эстетичность и гармоничность внешнего облика постройки.

Какие распространены типы современных кровельных конструкций

Тип крыши оказывает самое прямое влияние на расчет и используемые для него формулы, а также на величину и, следовательно, на расход материала, который нужно приобрести для обустройства кровли.

Сегодня чаще всего возводятся такие конструкции:

• односкатная (её предпочтительнее использовать для хозяйственных построек);
• двускатная (самая популярная для жилых домов);
• четырехскатная. Тоже отличный выбор для жилых сооружений. Здесь предусмотрены многообразные варианты: эффектные шатровые (характерная черта которых – одинаковый размер и форма всех скатов) или сложные вальмовые (их особенностью является участие двух треугольных вальм и двух скатов с изломом (формы трапеции));
• мансардная (состоит из двух скатов, но обязательно с изломом). Данный излом позволяет увеличить площадь мансарды.

Конёк и определение рациональных углов наклона скатов

Для расчётов разных форм кровли используется такая величина как размер конька. Под этим названием понимается верхнее, горизонтально расположенное ребро конструкции, которое образовалось при пересечении двух скатов кровли (наклонных плоскостей).

Конёк есть на всех видах крыш, кроме шатровых и купольных.

Если конструкция простая двухскатная, то он один, если же сложная – то коньков образуется от двух и более. На коньковые прогоны при возведении кровли опираются стропильные ноги, а исходя из того, какой кровельный материал выбран для окончательного покрытия, выбирается и основа конька.

Знать, как рассчитать высоту крыши правильно, нужно и для сооружения надежной и прочной конструкции, а также для того, чтобы спрогнозировать предварительные затраты на строительство, и запланировать бюджет. В вычислениях рационального угла наклона учитывают материал, из которого решено выложить кровлю: одни кровельные покрытия могут быть уложены под углом до 90 градусов, а другие – только от 15 до 60 градусов.

Подбирая, с каким наклоном плоскостей выбрать крышу для своего дома, необходимо принимать в учет функциональность, общий внешний вид полученного в итоге сооружения (ведь вы захотите получить эстетичное строение) и климатические условия. Как показывает практика, для европейских стран идеальным решением можно назвать угол в 35-40 градусов.

Примеры вычислений, которые несложно выполнить самостоятельно

В принципе, если речь идет о простых конструкциях кровли, то понадобится совсем немного для того, чтобы сделать расчет высоты крыши дома: калькулятор и несколько всем известных принципов из основ геометрии, которые преподают ещё по школьной программе.

Основной принцип расчета берём из правила, что длина одного катета в прямоугольном треугольнике будет равна длине другого, если его умножить на тангенс угла, образованного с основанием.

Если речь идет о том, как рассчитать высоту конька односкатной крыши, то здесь получается всё предельно просто:

• измеряем ширину строения (допустим, у нас четырехметровый дом);
• принимаем величину угла, равную 35 градусам (как рекомендованный оптимальный вариант для европейских широт);
• рассчитываем тангенс, он получается для данного угла 0,7002;
• 4 метра * 0,7002 = 2,8 метра.

Если выбрана двухскатная конструкция, то в этом случае высоту конька вычислить также очень просто: ширину дома можно разделить на «два», а затем умножить на тангенс угла, образованного наклоном скатов. Рассмотрим для наглядности описанное выше, как рассчитать высоту двухскатной крыши на примере дома, у которого ширина будет составлять 10 метров. Итак, для вычислений:

• принимаем угол, равным 35 градусов;
• рассчитываем тангенс, он получается 0,7002;
• 10 метров/2 * 0,7002 = 3,5 метра.

Самыми применяемыми на сегодняшний день являются четырёхскатные конструкции, и для их вычисления можно воспользоваться тем же принципом (формулой), что и для того, как рассчитать высоту конька двухскатной крыши, но только ширина дома делится не на два, а на четыре. Плюс, занимаясь вычислениями для четырехскатной крыши, важно учитывать непосредственно длину конькового прогона, а также стропильную систему.

Наиболее сложными вычислениями сопровождается обустройство кровли мансардного типа, характерной чертой которого можно назвать наличие двух скатов с изломом, что со стороны делает её общий вид как бы «ломаным». Обустройство ломаной крыши позволит увеличить функциональную область мансарды. В основе расчета вальмовой крыши положен уже рассмотренный выше пример вычисления высоты двускатной крыши, однако не стоит забывать, что у кровли получается не один угол наклона, а несколько. Перед переходом к расчетным операциям необходимо определиться с ними. Практика показывает, что лучше всего выбрать такие величины углов:

• для нижнего – свыше 40 градусов;
• для остальных – меньше 40 градусов, но обязательно больше 15.

Чтобы упростить вычисления, но в то же время получить быстро наиболее точный результат, специалисты предпочитают пользоваться методом «золотого сечения», для этого на чертеже контур крыши вписывают в круг. Прибегая к этому удачному правилу, можно без проблем решить вопрос, как правильно рассчитать высоту крыши, и главное, избежать неточностей в расчете, которые на практике приведут к тому, что общий вид сооружения окажется неэстетичным, негармоничным и попросту некрасивым.

Куда можно обратиться за помощью — онлайн-ресурс и консультанты

Если возводимая крыша сложной формы, то она требует и более объёмных, длительных расчетов. Для вычислений используются данные по сечению стропил, шаг между ними, величина пролётов стропильной конструкции. Кроме того, в учет берутся размеры окон кровли, дымоходов, наличие парапетов и свесов, обязательно понадобится проанализировать возможность опор и выносливость фундамента.

Сегодня любой, кто не знает, как сделать расчет высоты крыши, сделать это сможет, обратившись к помощникам, найти которых можно на просторах Интернета. Это могут быть специалисты, готовые вам оказать такие услуги в режиме онлайн, или специальный интернет-ресурс под названием «калькулятор», в этом случае посетитель сайта вводит запрашиваемые данные и система производит по ним вычисления.

Полезные рекомендации

Выбирая, к кому обратиться за помощью, помните, что вальмовая крыша – конструкция недешевая, поэтому не терпит ошибок и неточностей. Правильность проведенных вычислений должна быть гарантирована. Для новичков вычисления четырехскатных, вальмовых и шатровых крыш оказываются довольно сложными, поэтому их лучше доверить специалисту-проектировщику со стажем работы в данной сфере. Самостоятельно можно заниматься только вычислениями, касающимися односкатных конструкций для хозпостроек и гаражей, или простых двускатных, сооружаемых для покрытия небольшого дачного домика.

Расчеты параметров крыши

– это важнейший этап, касающийся сооружения кровли. Именно его результат и точность влияет на то, насколько надежным будет сооружение, как долго оно прослужит, будет ли иметь привлекательный и гармоничный внешний вид. Не нужно жалеть время и силы на то, чтобы перепроверить результаты и убедиться в их точности. Это гарантия того, что у вас будет самый прочный дом, рассчитанный на многолетнюю эксплуатацию и обеспечивающий комфорт, уют и тепло.

Точные и правильно вычисленные данные помогут избежать лишних затрат на покупку материалов, а это — разумная экономия при строительстве.
