Глубина дренажа вокруг дома — правила и нормы
Чтобы дренажная канализация качественно выполняла свои функции, она должна быть правильно спроектирована и рассчитана, и в таком случае ее эффективность и надежность будут достигать максимального уровня. Кроме того, хороший проект предполагает снижение материальных затрат за счет более рационального использования ресурсов. Существует два основных метода расчета дренажной системы, один из которых основывается на глубине фундамента, а другой – на глубине промерзания грунта. Самое важное, что нужно сделать перед началом строительных работ – определить, какова глубина заложения дренажной трубы.
Выбор варианта дренажа вокруг дома
Качество проекта дренажной системы напрямую зависит от того, насколько соблюдается уклон трубопроводов. Чтобы определить его величину, стоит использовать карту высотных отметок почвы, а при ее отсутствии уклон определяется по направлению стока атмосферных осадков.
Дренажные трубы нужно обязательно располагать по контуру выбранного участка. Правильный расчет системы предполагает грамотную трассировку и качественно определенная глубина дренажа на участке. Читайте также: «Ливневка вокруг дома устройство на примерах».
Расчет глубины заложения дренажа своими руками
Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения.
Алгоритмы методов выглядят следующим образом:
Расчет по глубине промерзания. В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.
- берется величина промерзания почвы в данной климатической зоне;
- от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).
Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.
Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.
Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.
Предотвращение подтапливания дома на участке
Любое здание требует защиты от подтоплений и паводков, и для решения этой проблемы используется глубинный дренаж участка, обеспечивающий отвод воды от дома. Какие работы нужно сделать, чтобы создать такую конструкцию, которая будет надежно оберегать дом от воздействия внешних факторов?
- Сначала необходимо выполнить земляную работу по контуру здания: выкопать траншею подходящей ширины и с глубиной, рассчитанной при помощи описанных выше методов. Очень важно следить за тем, чтобы на один погонный метр соблюдался хотя бы двухсантиметровый уклон.
- Нижняя точка траншеи должна соединяться с дренажным колодцем. Расстояние от стен постройки до канавы должно находиться в пределах 3-5 метров.
- Теперь вырытую траншею нужно засыпать щебенкой (как правило, толщина слоя составляет около 0,5 метров). Для закупки необходимого количества материала следует использовать следующую формулу: объем щебенки = длина траншеи * ширина траншеи * толщина слоя.
- Когда слой щебня выложен, на него можно укладывать трубопровод. На том участке, где труба будет соединяться с бетонным кольцом, необходимо сделать отверстие, диаметр которого должен немного превышать диаметр трубы.
Хорошо спроектированный и выполненный глубинный дренаж участка своими руками позволит не беспокоиться о подтоплениях здания в сезон весенних паводков или при больших атмосферных осадках. Чтобы создать качественный проект, нужно учитывать различные факторы, начиная с глубины закладки труб и заканчивая грамотными расчетами. Если все будет сделано верно, то конструкция будет полностью выполнять возложенные на нее функции.
На какую глубину делать дренаж?
[прочее дача]
На чтение 4 мин Просмотров 31 Опубликовано 13.03.2018
время.
Глубина промерзания грунта зависит:
– от типа грунта (глинистые почвы промерзают чуть меньше песчаных, потому что обладают большей пористостью)
– от климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.
Нормативные глубины промерзания (по данным СНиП) в сантиметрах для разных городов и типов грунта представлены в таблице.
Город
Глина, суглинки (см)
Пески, супесь (см)
Однако по факту глубина промерзания будет немного отличаться от нормативной. Потому что нормы приведены для самого холодного случая – промерзание при отсутствии снежного покрова. То есть данные, приведенные в этой таблице – это максимальная глубина промерзания земли. В большинстве случаев зимой на почве лежит снег или лед – хорошие теплоизоляторы – их наличие уменьшает глубину промерзания. Также под домом, особенно если он отапливается круглый год, почва промерзает меньше. Таким образом, реальная глубина промерзания почвы на участке может быть на 20-40% меньше нормативной. Второе условие глубины укладки дренажных труб – трубы должны укладываться как минимум на 50 сантиметров глубже самой нижней отметки фундамента строений, около которых проходит дренаж. Это делается для того, чтобы грунтовые воды перехватывались системой дренажа до того, как они достигнут уровня фундамента. Даже если на участке уровень грунтовых вод низкий, в период паводков или затяжных дождей их уровень может значительно подниматься. К примеру, рассчитаем глубину укладки дренажной трубы вокруг фундамента дома на участке с суглинистой почвой, который расположен под г. Ярославлем. По нормативам глубина промерзания в этом районе – 140 см. Обычно зимы в этом районе снежные. Прибавляем 20% к 140, получаем 112 см – глубину промерзания грунта на этом участке. Дом отапливается не круглый год, поэтому не станем делать поправку на то, что почва будет прогреваться около дома лучше. Глубина фундамента дома – 0,8 м. Прибавляем 50 см к 80 см, получаем 130 см. Это глубже, чем вычисленная нами глубина промерзания 112 см. То есть, если мы положим дренажную трубу на глубину 130 см – она будет нормально функционировать круглый год и защищать фундамент дома от подтопления. Причины нарушения технологии Часто, не понимая важность соблюдения глубины укладки дренажных труб, клиенты нарушают определенные нормы. Этому может послужить ряд причин. Во-первых, выставленные счета за земляные работы подрядчиками невольно заставляют владельцев домов подумать об уменьшении глубины заложения. Во-вторых, наличие уже существующих коммуникаций может стать помехой для соблюдения глубины заложения систем дренажа. Важно помнить, что нарушая норму соблюдения глубины укладки дренажа, владельцы участков и строений используют дренажную систему, которая работает не в полную силу. И вследствие этого, даже при наличии дорогой и качественной системы, существует очень высокая вероятность подтопления фундамента и заболачивания почвы на участке. Поэтому, перед началом проектирования коммуникаций при строительстве дома и обустройстве участка следует заранее заложить в проект дренажные системы и не экономить на земляных работах, чтобы потом уже не возвращаться к данному вопросу и пользоваться оборудованием для дренажа в полном объеме.]]>
Каким должен быть дренаж, чтобы ваш участок не затопило
Обустраивая свой участок, так или иначе приходится на чем-нибудь экономить. Но если вы замечаете регулярные затопления на участке, значит вам точно нужно сделать качественный дренаж. Рассказываем, что это такое и как создать действительно надежную и долговечную систему.
Что такое дренаж и для чего он нужен
Дренажная система – это техническое сооружение, которое отводит избыток естественных вод (грунтовых, талых и дождевых) за пределы участка. Обычно она состоит из сети труб, колодцев и, при необходимости, насосов.
Дренаж предотвращает множество серьезных проблем, не только надоевшие лужи:
- не позволяет воде добраться до фундамента, чтобы дом не «поплыл» и бетон не треснул из-за морозного пучения;
- не дает воде попадать в подвал или цокольный этаж, чтобы не появились сырость, плесень и грибок;
- при наличии септика на участке не позволяет грунтовым водам «выдавливать» его из земли и размывать выгребные ямы;
- не дает воде застаиваться на участке, чтобы почва не страдала от переувлажнения и корни растений не гнили;
- не позволяет размывать плодородный слой почвы.
В каких случаях его нужно делать
По законам физики, вода после дождя или таяния снега будет под силой тяжести искать более низкое место. Если его нет, она пропитывает грунт, что приводит к его переувлажнению.
Дренаж необходим во множестве случаев:
- если участок расположен в низине, то есть в наиболее низком месте на территории – вода с других участков будет стекать и скапливаться у вас;
- если участок с сильным уклоном – потоки уходящей воды будут размывать плодородный слой почвы;
- если на участке преобладает глинистая или суглинистая почва, которая склонна к морозному пучению, – после любых осадков вода в ней будет застаиваться. Или плодородный верхний слой грунта будет пропускать ее глубже и вода будет сохраняться в самой почве;
- если у вас высокий уровень грунтовых вод, регулярно возникают сезонные затопления или участок находится на водоносном пласте;
- если рядом с участком болотистая местность;
- если участок расположен в пойме реки – могут возникать затопления, подмытие грунта и повышение уровня грунтовых вод.
Какие бывают виды дренажа
При выборе дренажной системы лучше всего ориентироваться на простые и эффективные с технической точки зрения варианты. Чем меньше элементов в системе, тем она надежнее и тем дольше прослужит без вашего вмешательства. Однако, не стоит забывать и о конкретных гидрогеологических условиях на вашем участке – это также определяет выбор дренажной системы.
Поверхностный дренаж нужен для отвода воды после осадков . Его делают вокруг дома и других построек, в том числе гаража и площадок.
- Точечным – сбор воды с какого-то определенного места. Например, под водостоками, перед дверью в гараж, под садовыми кранами для полива.
- Линейным – сбор воды уже с большей площади. Он состоит из сети лотков и каналов, которые смонтированы с уклоном. Также при необходимости монтируют смотровые колодцы, чтобы контролировать систему и чистить ее, защитные решетки и пескоуловители.

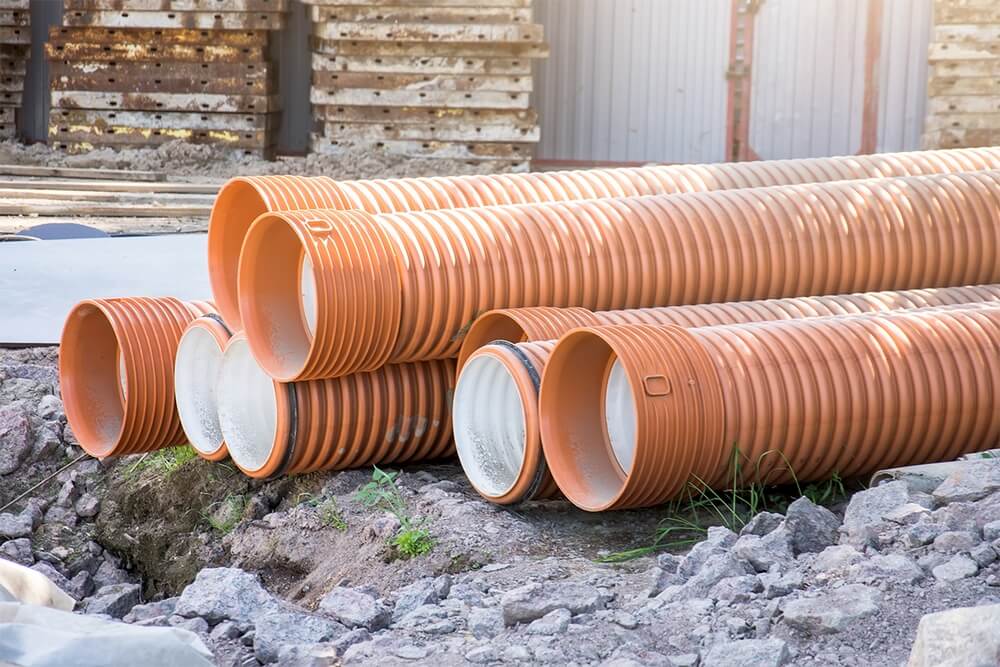

Глубинный дренаж – это уже сеть дренажных труб, которые прокладывают там, где необходимо снизить уровень грунтовых вод. Трубы укладывают с уклоном в сторону, куда будет стекать вода: в коллектор, колодец или водоем. Дренаж закладывают ниже уровня подошвы фундамента здания или по периметру всего участка на глубину 1–1,5 м.
Трубы также могут укладывать в середине участка с рассчитанным интервалом между ними – в виде елочки. Тогда все они направлены к главной отводящей трубе.
Если необходимо, можно совмещать оба вида дренажных систем, чтобы как можно эффективнее решать проблему избытка воды. В любом случае главное – не забывать про пристенный дренаж . Он защищает фундамент и подвал от напора грунтовой воды и когда участок затоплен. А состоит он из дренажной мембраны и дренажной трубы или сети дренажных труб в траншеях вдоль стен фундамента.

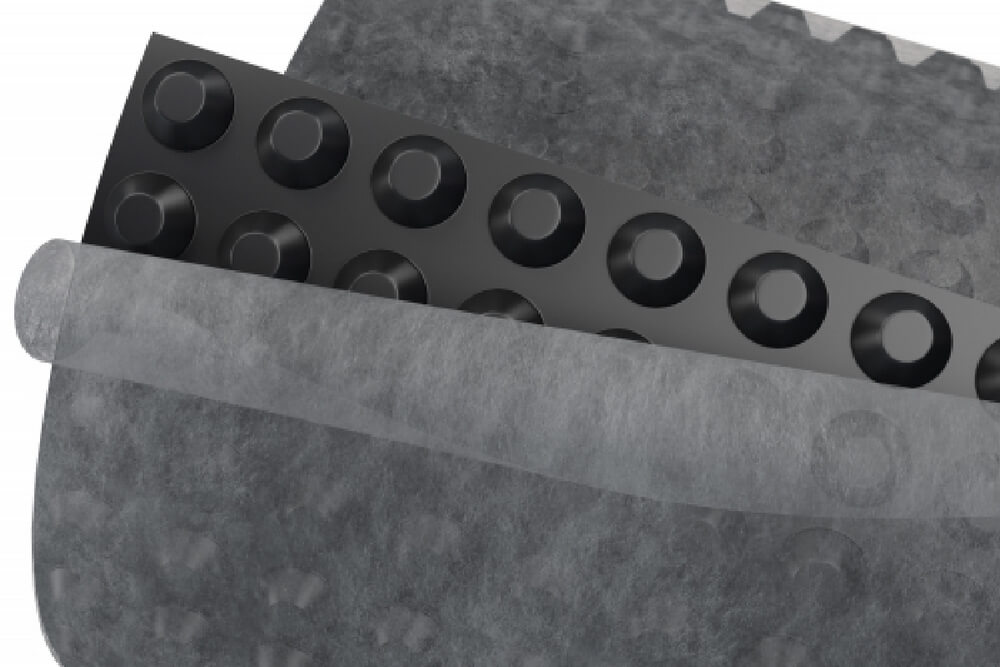

Для качественного дренажа отлично подойдет профилированная мембрана PLANTER Geo со слоем термоскрепленного геотекстиля Typar SF27. Он устойчив к заиливанию в отличие от некоторых других видов геотекстиля, которые могут забиваться пылью и частицами грунта, после чего дренажная система перестает со временем работать.
Еще бывает пластовый дренаж – это самый сложный вид и его используют, когда другие системы не справляются и не снижают уровень грунтовых вод (например, если участок расположен на водоносном пласте). Он представляет собой подушку из песка, щебня или гравия, а также пористых материалов (например, которую укладывают на водоносный грунт под фундамент постройки и объединяют уже с трубами кольцевого или пристенного дренажа. Пластовый дренаж защищает от капиллярной влаги, подземных вод и эффективно отводит воду.
Как обустроить дренажную систему
Дренаж относится к сложным инженерным объектам. Поэтому, если у вас нет соответствующего образования и опыта, лучше доверить это дело профессионалам.
Но вы можете контролировать процесс: следить, чтобы работники ничего не упустили и все сделали правильно. Например, перед тем как выбирать вид дренажной системы, нужно определить рельеф участка, тип грунтов и уровень грунтовых вод. Для этого проводят геолого-геодезические исследования.
Также нужны гидрологические изыскания, чтобы получить всю информацию о том, как водные объекты вблизи участка, например, реки, ручьи и грунтовые воды, могут повлиять на его территорию.
Перед тем, как приступить возведению дренажной системы, у вас на руках должны быть:
- подробный план расположения всех строений на участке – дом, гараж, дорожки, теплицы, хозпостройки, беседки, бытовки;
- схема расположения коммуникаций и инженерных сетей на участке;
- данные геодезических и гидрогеологических изысканий, в том числе данные о составе и типе грунтов, данные о почвенных слоях;
- план участка с учетом особенностей рельефа;
- планы и разрезы по фундаментам строений, с указанием глубины их заложения.
Дальше стоит заказать проект дренажной системы. Его состав будет зависеть от особенностей и сложностей гидрогеологических условий на вашем участке и его рельефа. И, конечно же, проектирование дренажных систем должно проводиться с соблюдением всех нормативных документов, например СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления».
Со всеми исследованиями и готовым проектом дренажной системы вероятность ошибок снижается к минимуму, так что вы будете долгие годы спокойно наслаждаться комфортом на участке.
Глубина дренажа на участке: Инструкция- Система- Обзор +Видео
Глубина дренажа. Дренажная система уберегает фундамент здания от влаги на поверхности почвы, либо избытка подземных вод. Дренаж представляет собой каналы, системы труб, коллекторы, скважины. Глубина дренажа зависит от многих факторов, в том числе от уровня протекания вод под землей, от дождливого климата.
Функции дренажной системы. Главная задача дренажной системы осушать земельный участок вокруг дома во время сильного паводка, ливневых дождей, также снизить разрушительное воздействие близко пролегающих подземных вод.
- 1 Общие сведения
- 2 Особенности укладки дренажной системы
- 2.1 Схема фундаментального дренажа
- 2.2 Как определить, на какую глубину проложить трубы
- 2.3 Зависимость уровня залегания труб и глубины фундамента
- 3.1 Поверхностная дренажная система
- 3.2 Дренаж подземного типа
Общие сведения
Морозы негативно влияют на грунт, сдвигают его с места, выталкивая фрагменты фундамента наружу. Подвижки почвы происходят от того, что верхний грунтовый слой, пропитанный влагой от обилия осадков, промерзает. Дренажная система отводит по специальным каналам от фундамента избыточную влагу.
Имея низкий уровень подземных вод, грунт впитывает влагу во время дождливых осенних дней, весной во время паводка. При наличии гидроизоляционной системы фундамент не защищен от увлажнения. Стены подвальных помещений со временем обрастают плесенью, грибком. Мо В результате морозного пучения зимой происходят подвижки грунта и выталкивание частей фундамента на поверхность. Этому способствует промерзание насыщенного влагой верхнего слоя земли. Своевременный отвод влаги с помощью дренажной системы устраняет основную причину — избыточное увлажнение прилегающей к конструкции почвы. Лед, образованный этой влагой, растет в объемах и прорывает бетонное покрытие, способствуя образованию трещин, расколов.
Особенности укладки дренажной системы
Обилие влаги в почве несет разрушительное действие несущих свойств грунта, почвы размываются, становятся рыхлыми, подвижными. Этот процесс грозит обвалом всего дома.
Участки, имеющие торфяную, глинистую, илистую почву, должны быть оснащены дренажом, каким бы не был уровень грунтовых вод. Укладка дренажной системы позволит увеличить срок эксплуатации фундаменты, сохранит подвальные помещения от промерзания и плесени.
Схема фундаментального дренажа
Схему прокладки дренажа можно начертить своими руками. Она нужна для правильной работы системы, чтобы соблюсти необходимый наклон дренажа. Если нет топографической карты участка, с отмеченными на ней высотами, то направление сточных вод можно определить по тому, куда стекают дождевые осадки.
Трубы, обеспечивающие работу дренажа, укладывают вдоль всего дома. Чтобы правильно проложить каналы, нужно точно рассчитать глубину прокладывания труб, отметить линии укладки дренажной трассы на схеме, затем прямо на земле.
Как определить, на какую глубину проложить трубы
Глубина дренажа зависит от глубины фундамента дома, а также от глубины промерзания грунта зимой.
Важно учесть глубину промерзания почвы, потому что трубы прокладывают ниже этого уровня. Если трубы сами покроются льдом, они будут не способны удалять влагу с участка во время паводка, вода зальется в подвалы, дома, значит, средства, ушедшие на постройку дренажной системы, будут потрачены впустую.
Важно! Вычислить глубину промерзания грунта помогут знания особенностей климатических поясов, состава грунта на участке. Чем выше рыхлость почвы, тем меньше она промерзнет.
Уровень промерзания зависит от слоя снега в зимний период. Снег хорошо сохраняет тепло, земля под толстым слоем промерзнет меньше.
Существует правило, по которому рассчитывают наименьшее удаление труб до верхнего слоя грунта. Если для прокладки дренажа используют трубы размером не более пятьсот миллиметров, то от значения глубины промерзания в определенной местности отнимают триста миллиметров. Если прокладывают трубы с большим сечением, то вычитают пятьсот миллиметров. Например, в Москве уровень промерзания равен тысяче четыреста миллиметрам. Необходимо вычислить уровень укладки труб с диаметром в двести миллиметров. Для этого из 1400 вычитаем 300, получится, что минимальная глубина закладки труб равна тысяча сто миллиметров.
Зависимость уровня залегания труб и глубины фундамента
Расчет прост, к значению глубины фундамента прибавляют 0.5 м, на получившемся расстоянии необходимо прокладывать дренаж. Если уровень грунтовых вод во время подтопления поднимется, то они попадут в дренажные трубы, не задев фундамент. Как правило, монтажные работы проводятся в сухое время года, когда уровень воды низкий, это не должно вносить сомнения в расчеты глубины залегания труб. Среднее значение промерзания в Центральной части России равно полутора метрам, учитывая средний слой выпадающего снега, глубина промерзания уменьшается до ста пятнадцати метров.
Справка! Чтобы правильно рассчитать глубину по фундаменту, надо увеличить глубину основания дома на полметра.
Далее из получившихся значений, надо использовать наибольшее.
Типы систем дренажа
Различают два типа систем осушения: поверхностный вид и подземный вид, которые отличаются глубиной закладывания труб.
