Плавкие вставки

Практически все виды электрических сетей имеют в своей конструкции плавкий предохранитель. Какой функционал выполняет устройство, что так распространено?

Что представляет собой плавкая вставка?

Плавкие вставки – это элементы электротехники, которые применяются для защиты оборудования от возможных замыканий и перенапряжений. Осуществляется это путем отключения подачи электрической энергии в случаях превышения предельных показателей для токовых нагрузок.

Цепь размыкается вследствие расплавления проволоки, которая используется как предохранительная. В промышленных установках применяется сразу несколько разновидностей этих устройств, каждое из которых отличается внешними и внутренними параметрами, особенностями конструкции, хотя и работают все эти детали по одному и тому же принципу.

Все большую популярность получают автоматы многоразового использования, причем как в промышленной среде, так и в бытовой. Но несмотря на данную тенденцию, все еще велика роль одноразовых плавких вставок во предохранительных пробках. Покупаются элементы старого образца, как правило, для построек, которым уже много лет, где использование модернизированной техники неоправданно, тем более, что одноразовые детали вполне функциональны.

Что касается промышленных объектов, то вставки здесь также активно используются. Они определяют работоспособность инженерных сетей, производственных процессов и даже целых заводов.

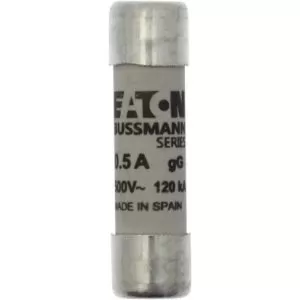

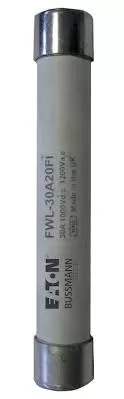

Слаботочные вставки являются одной из разновидностей предохранителей и применяются при защите цепей с малой мощностью – до 20 А. Внешне деталь имеет стеклянный, реже керамический цилиндр, с двумя основаниями из металла. Данные части внутри соединяются проволокой. Когда возникает перегрузка цепи, проволока перегорает, после чего цепь размыкается, предотвращая дальнейшее распространение разрушительных процессов.

Возможная ремонтопригодность

Плавкая вставка 100 а и другие, более мощные элементы, несмотря на свою универсальность, имеют свойство рано или поздно перегорать и в большинстве случаев такие детали не поддаются ремонту – только замене. Но существуют ситуации, когда деталь можно без проблем восстановить и применять дальше. Во время перегорания корпус вставки остается невредимым, повреждается только лишь металлический волосок внутри корпуса. В отдельных случаях реальной является возможность заменить поврежденный волосок и восстановить предохранитель. Но обязательно отметим, что срок службы, да и надежность полученной детали не сравнятся с новой, поэтому такой способ крайне нежелательный и используется в редких случаях, когда нет возможности приобрести новый прибор. Лучше всего не покупать такие точные устройства у сомнительных продавцов, лучше купить сертифицированный товар в проверенном магазине, коим является fgrus. ru, где представлен один из наиболее широких выборов плавких вставок и другого электрооборудования.

Применение и принцип работы

Плавкая вставка предохранителя – незаменимый элемент данного устройства, которое приносит больше всего пользы в вопросах предотвращения замыканий и перегрузок в работе. Предохранитель, в конструкцию которого и входит вставка, работает по принципу теплового действия электрического тока. Чем выше плотность токов в проводниках, тем больше они нагреваются.

Основное назначение данных аппаратов – размыкание электрической цепи при перегорании вставки, которое вызвано непосредственным действием тока. Плавкие элементы варьируются исходя из типа предохранителя, в который их устанавливают. А агрегаты подразделяются на две категории:

• для защиты оборудования с рабочим напряжением до 1000В;
• для работы с установками от 1000В.

Плавкая вставка – один из ключевых элементов, который включается в защищаемую цепь, а именно в ее рассечку. Кроме нее, в агрегат входит устройство для гашения дуги, которая возникает после расплавления вставки.

Выбор предохранителя проводится опираясь на его номинальное напряжение, токи самого предохранителя и нагревающейся вставки, а также токам, предельно отключаемыми. Процесс выбора несколько трудоемкий поэтому, давайте рассмотрим его детальнее.

Правильный подбор плавкой вставки предохранителя

Выбор стоит начинать с учета номиналов предохранителей, их «времятоковых» параметров и общей нагрузки, которая приходится на сеть – общей мощности всех подключенных рабочих элементов. Купить плавкие вставки не сложно, главное учитывать при выборе показатель номинального тока, то есть того, который элемент точно выдержит до наступления расплавления. Узнать ее также просто, ведь она указывается на корпусе предохранителя – для бытовых устройств чаще всего применяется деталь с маркировкой 63А.

Что же касается времятоковых характеристик, то они высчитываются по определенным формулам. Они учитываются, когда электрические двигатели подсоединяются к сети, пусковой ток которой меньше, чем рабочий сразу в несколько раз.

Где приобрести?

Вставки являются ключевым элементом электрических предохранителей, обеспечивают надежный уровень безопасности. Поэтому к приобретению не стоит относиться равнодушно и обращать внимание сразу на низкую цену. Качество – главный критерий подбора, а где оно на уровне, там нет места неприлично низким ценам.

Компания FGR представляет ассортимент плавких элементов для электро контроллеров, которые отличаются между собой техническими характеристиками. Здесь вы найдете в наличии модели как для бытовых, так и для промышленных нужд, способных работать с тысячами ампер электрического тока. Плавкая вставка 250 и другие разновидности предохранительных элементов доступны для заказа прямо на сайте fgrus.ru или же для приобретения в магазине в Санкт-Петербурге.

Товар сертифицирован, покупается только у официальных поставщиков и напрямую у производителей. Выбор регулярно расширяется, ведь компании выпускают на рынок новые, усовершенствованные модели, которые в рекордные сроки появляются в каталоге FGR. Оплата принимается в наличной, безналичной форме, для юридических лиц – перерасчет, возможна рассрочка.

У ВАС ОСТАЛИСЬ ВОПРОСЫ?

Оставьте своё имя и номер телефона, и наш менеджер свяжется с вами в течение 15 минут

Плавкие вставки

В основном плавкая вставка предназначается для спасения электрических приборов от перегрева или замыкания. Имея меньшее сечение (в сравнении с другими элементами) и большее сопротивление она при прохождении тока нагревается сильнее, чем другие звенья, вследствие чего начинает плавиться, не выводя из строя электроприбор. В некоторых случаях расплавляемая пластина монтируется в электрооборудование. К примеру, она присутствует в лампах для освещения и способствует предотвращению перегрузки электросети в тех случаях, когда сгорает нить накаливания.

Практически плавкая вставка — это легкоплавящийся проводник своеобразной проволочной или пластиночной формы. Так, в приборах радиоэлектроники предохранитель имеет следующее строение: в трубочку из стекла или фарфора помещается либо проволока, либо плавкая вставка, в основе изготовления которой цинковая лента, которая легко плавится. К тому же, цинк— стойкий к коррозии металл.

Строение пластины такое, что чередуются широкие и узкие звена. Зауженные сгорают быстрее, что не позволяет току при коротком замыкании увеличиваться.

Для того, чтобы снизить порог плавления пластины, выполняется параллельное разветвление. В отдельных моделях предохранителей вставка имеет форму спирали и состоит из медных проволок, слегка покрытых серебром. При гашении дуги, которая возникает в разных участках одновременно, и те, и другие плавкие вставки проявляют эффективность.

Виды и типы плавких вставок

Плавкая вставка (плавкий предохранитель) – это предназначенное для защиты от перегрузок по току и коротких замыканий различных электроприборов, электроустановок и прочей аппаратуры, устройство. Выбор вставки потребителем в качестве прибора защиты, помимо конструктива обусловлен прежде доступностью, низкой ценой и прежде всего надежностью.

Устройство и принцип работы

Изделие достаточно простое, оно состоит из следующих частей:

Плавкий элемент — это металлическая пластина определенного профиля и сечения, ее выбор определяется силой тока (А), на который рассчитан предохранитель.

При расчетных характеристиках, при отсутствии перегрузок и коротких замыканий, предохранитель, хотя и нагревается, но элемент остается целым, обеспечивая подачу электропитания.

При превышении или скачке токовых параметров, превышающие расчетные значения, пластина (проволока) разрушается или испаряется (при коротком замыкании), в следствие чего оборудование оказывается защищенным от выхода из строя или возгорания.

При разрушении плавкого элемента предохранителя, возобновление работы цепи, возможно только после его замены.

Единой системы классификации плавких предохранителей нет, тем не менее, их можно определять по разным типам, видам, характеристикам.

— Ножевые, применяются в диапазоне от 6А до 1250 А в сетях с высокой нагрузкой, например, связанной с управления электродвигателями высокой мощности, освещением.

— Слаботочные (цилиндрические), это вставки с контактами на торцах, которые используются в бытовых приборах малой мощности (до 6 А).

— Вилочные, такие предохранители ставят в автомобили. Разъемы вставляются как вилка в розетку.

— Пробковые, широко известные в быту, «пробки» для счетчика, рассчитаны на ток до 63А. Устанавливаются в керамическом патроне, перегоревшая вставка подлежит замене.

— Кварцевые, наполнение — кварцевый песок, применяются в сетях с напряжением до 36 кВ.

— Разборные /неразборные, газовые. Вырабатывают газ при срабатывании, такие предохранители применяют в сетях с напряжением до 110 кВ.

Время-токовые характеристики

Перегорание плавкого элемента (срабатывание предохранителя) происходит не сразу, время его срабатывания, в зависимости от типа, разное.

В соответствии с ГОСТ Р МЭК 60127-1-2005, выделяют:

• Сверхбыстродействующие (FF)
• Быстродействующие (F)
• Полузамедленные (M)
• Замедленные (T)
• Сверхзамедленные (ТТ)

Время-токовая характеристика является одним из самых важных параметров предохранителя, это отношение времени срабатывания к силе протекающего тока. Зависит и от материала плавкого элемента, длины, сечения и формы.

Помимо прочего, на время-токовую характеристику влияет такой фактор как температура среды, окружающей предохранитель, чем она выше, тем нужно меньше времени для перегорания плавкой вставки.

Отключающая способность
Это максимальный ток, которое может отключить предохранитель при заданном напряжении и условиях эксплуатации. При достижении таких значений тока, для которого вставка не предназначена, элемент может просто взорваться.

Помимо этого в маркировке предохранителя предусмотрено еще и такое буквенное обозначение.
Первая буква (строчная) обозначает диапазон отключения:
a – защита только от токов короткого замыкания;
g – защищают от перегрузок и коротких замыканий.

Вторая буква (прописная) обозначает тип оборудования применения:

G – общего применения;
L – кабели;
М – электродвигатели;
R – полупроводники;
B — горно-шахтное оборудование;
F — слаботочные цепи;
Tr — трансформаторы.

Наиболее применимые предохранители – с обозначением gG. Это устройства общего применения, которые имеют частичный диапазон защиты.

Как и любой предмет, помимо преимуществ, предохранитель обладает и недостатками:

1. Срабатывание по одной фазе. Невозможность защиты асинхронного двигателя.
2. После перегорания необходима замена. Нужен запас.
3. Возможность установки нештатного оборудования (жучки). Причина возникновения пожара.

И все же, выбор такого предохранителя, обусловлен таким важным преимуществом, как надежность, вне зависимости от состояния окружающей среды, при коротком замыкании или превышении нагрузки, электрическая цепь будет гарантировано разорвана.

В качестве примера, предлагаем вашему вниманию аппарат – Предохранитель-Выключатель- Разъединитель ПВР00/160, выпускается на токи до 160А, и комплектуется плавкими вставками типа ППН (ППН33).

Хотя и плавкие предохранители такого типа зачастую устанавливаются в держатели, тем не менее применение такого аппарата предоставляет еще один дополнительный бонус — видимый разрыв, что является синонимом безопасности для обслуживающего персонала.

Предохранители плавкие

В большей части конструкций отключение цепи осуществляется путем расплавления плавкой вставки, которая нагревается непосредственно током защищаемой цепи. После отключения цепи необходимо заменить перегоревшую вставку на исправную. Эта операция производится вручную либо автоматически. В последнем случае с помощью специальной рукоятки заменяется весь предохранитель.

Плавкий предохранитель состоит из двух основных частей: корпуса из электроизоляционного материала (стекла, керамики) и плавкой вставки (проволоки, полоски металла). Выводы плавкой вставки соединены с клеммами, с помощью которых предохранитель включается в линию последовательно с защищаемым потребителем или участком цепи. Для этого используют специальные клеммные держатели. Они должны обеспечивать надёжный контакт предохранителя — иначе в этом месте возможен нагрев. Плавкая вставка выбирается с таким расчетом, чтобы она плавилась раньше, чем температура проводов линии достигнет опасного уровня или перегруженный потребитель выйдет из строя. По конструктивным особенностям различают пластинчатые, патронные, трубочные и пробочные предохранители. Сила тока, на который рассчитана плавкая вставка, указывается на ее корпусе. Оговаривается также максимально допустимое напряжение, при котором может использоваться предохранитель.

См. примеры установки ПП в Рубильниках

Преимущества ПП:

• Простота устройства и, следовательно, низкая стоимость.
• В асимметричных трёхфазных цепях при аварии на одной фазе, питание пропадёт только на одной фазе, а остальные две фазы продолжат дальше снабжать нагрузку (не рекомендуется такое практиковать при больших токах, так как это может привести к перекосу фаз).
• Из-за медленной скорости срабатывания, плавкие предохранители можно использовать для селективности.
• Так же селективность самих плавких предохранителей относительно друг друга (при последовательном соединении) имеют более простой расчёт селективности, нежели у автоматического предохранителя: номинальные токи последовательно соединённых предохранителей должны отличаться друг от друга в 1,6 раз или больше.
• Из-за более простой конструкции чем у автомата защиты, почти исключена возможность т. н. «поломки механизма» — в случае аварийной ситуации предохранитель полноценно обесточит цепь.
• После замены плавкой вставки предохранителя в цепи получается защита с характеристиками, заявленными производителем в отличие от случая с использования автоматического выключателя с подгорающими контактами.

Недостатки ПП:

• Возможность использования только один раз.
• Большим недостатком плавких предохранителей является конструкция, дающая возможность шунтирования, то есть использования «жучков», приводящих к пожарам.
• Возможность необоснованной замены на предохранитель номиналом выше.
• Возможный перекос фаз в трёхфазных электроцепях при больших токах.
• В цепях трёхфазных электродвигателей при сгорании одного предохранителя инициируется пропадание одной фазы, что может привести к выходу из строя электродвигателя (рекомендуется использовать реле контроля фаз).
