Как соединить пластиковые трубы фитингами без сварки. Преимущества обжимных фитингов
Как соединить пластиковые трубы фитингами без сварки. Преимущества обжимных фитингов
Безрезьбовое соединение металлических труб с использованием обжимных фитингов – способ стыковки, при котором к образующей поверхности торцов прикладывается определённое начальное давление. Компрессионная муфта соединяет две идеально выровненные трубы, в которых над соединением расположена щелевая коническая втулка, а над втулкой протянуты два фланца, так что они автоматически центрируют соединяемые изделия и обеспечивают достаточное контактное давление.
Пресс-фитинги предлагают множество преимуществ, которые в некоторых случаях делают их лучшим выбором по сравнению со сваркой или пайкой. Для удобства выбора разработаны калькуляторы определения усилия обжима сообразно применяемым материалам и диаметрам сечения стыкуемых труб.
Чем хороши фитинги обжимного типа:
- Они экономят время и деньги. С пресс-фитингами стыковка труб может быть сделана более оперативно, чем после пайки или сварки. Кроме того, инструмент не нуждается в трудоёмкой предварительной подготовке. Более всего это сказывается при монтаже трубопроводных систем большого поперечного сечения.
- Характеризуются высокой надёжностью. Продолжительность их функционирования определяется маркой материала и технологией обжима.
Если труба подготовлена правильно (в соответствии с инструкциями изготовителя пресс-фитинга), то готовое соединение по показателям прочности превосходит паяное или практически достигает норм работоспособности сварного. Многие гидравлические обжимные фитинги имеют функцию автоматического цикла, которая отключается только после завершения соединения, поэтому часто используются в технических системах высокого давления.
- Применение данного способа стыковки повышает уровень безопасность на рабочей площадке. Для установки арматуры не требуется тепло или пламя. Это снижает риск получения травмы на рабочем месте. Для монтажа не требуется также какое-либо защитное снаряжение, что обеспечивает дополнительную экономию средств.
- Универсальность. Обжимные фитинги выпускаются из меди, нержавеющей стали и углеродистой стали (последнюю, правда, потребуется предварительно оцинковать). Следовательно, возможна эксплуатация с любой системой труб, включая газовые или для прокачки агрессивных химических сред.
- Оперативность установки. Для монтажа трубопроводную систему не требуется предварительно просушивать. Это особенно важно в промышленных применениях, когда отключение трубопровода либо чрезвычайно сложно, либо вовсе недопустимо.
Единственное ограничение способа – увеличенная стоимость установочных компонентов.
Как заглушить полипропиленовую трубу без паяльника. Как и чем заглушить полипропиленовую трубу, что для этого понадобится?
Нужно заглушить ненужный отвод, трубы полипропиленовые.
Как заглушить такую трубу и что ддя этого понадобится?
комментировать в избранное бонус Ким Чен Ын более года назад
В первую очередь понадобится паяльник для ПП труб и к паяльнику насадки.
Насадки подбираются с учётом диаметра полипропиленовой трубы на которую приваривается заглушка.
Так же возможно понадобятся ножницы для ПП труб, если трубу нужно укоротить, или выровнять её конец перед припаиванием заглушки.
И плюс нужна сама заглушка, можно приобрести «родную» полипропиленовую заглушку «мама» (глухая не резьбовая заглушка).
Включаем и разогреваем паяльник, далее разогревается (одновременно в насадке) полипропиленовая труба и заглушка.
Надвигаем заглушку на трубу и припаиваем её.
При это вода перекрыта, полипропиленовая труба должна быть сухой и чистой.
Открывать воду и испытывать место спайки давлением, можно через некоторое время после того как место пайки остынет.
Если же у Вас в квартире (доме) идут ремонтные работы, трубы внутренней разводки «раскинули», но не устанавливались смеситель, то лучше под смесители вывести водо-розетки и глушить их (водо-розетки) резьбовыми заглушками, а не заглушками под паяльник.
Например вот такую монтажную планку

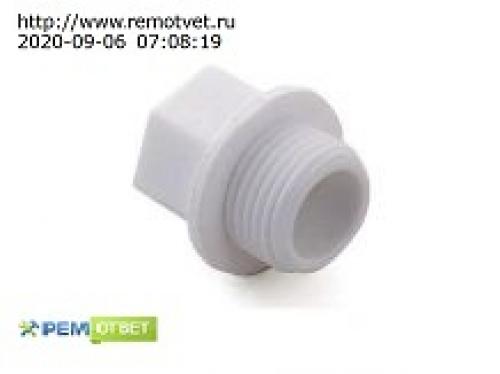

под смеситель для ванны, я глушу резьбовыми заглушками с наружной резьбой (заглушки «папа»).
Заглушка может быть полипропиленовой
или металлической, с прокладкой и без прокладки.
Если без прокладки, то перед установкой заглушки на наружную резьбу подматываем фум-ленту и далее заглушка закручивается в фитинг с внутренней резьбой.
В этом случае понадобится ключ, можно разводной, или рожковый, или сантехнические клещи.
Если водо-розетки с наружной резьбой (речь о комбинированных полипропиленовых муфтах «папа»), то соответственно резьбовая заглушка нужна «мама».
И эти заглушки могут быть с прокладками, или без них.
Если прокладки нет, но на комбинированную муфту подматывается уплотнитель (пакля, фум-лента, сантехническая нить).
В некоторых случаях роль заглушки может выполнять кран.
Например поменяли стояки, но трубы внутренней разводки будут устанавливаться чуть позже.
От тройника на стояке делается отвод из полипропиленовой трубы, к отводу припаивается шаровый полипропиленовый кран.
Кран перекрывается, это удобней чем глушить полипропиленовый отвод и по окончанию строительных работ повторно перекрывать стояки для установки коренных кранов.
Вместо полипропиленового крана можно установить и металлический, в этом случае на отвод припаиваем комбинированную (резьбовую) муфту.
комментировать в избранное ссылка отблагодарить Ким Чен Ын более года назад
Понадобится паяльник для полипропиленовых труб, заглушки.
Далее нужно определиться какая это ПП труба.
Если армированная, то армироваться полипропиленовые трубы могут как стекловолокном, так и алюминием.
Если труба армирована алюминием, то плюс ко всему понадобится шейвер (труба зачищается перед пайкой).
Далее нужно определиться какие используются заглушки.
Возможно понадобится фум-лента, или прокладка под заглушку, а так же ключи что бы её (заглушку) установить.

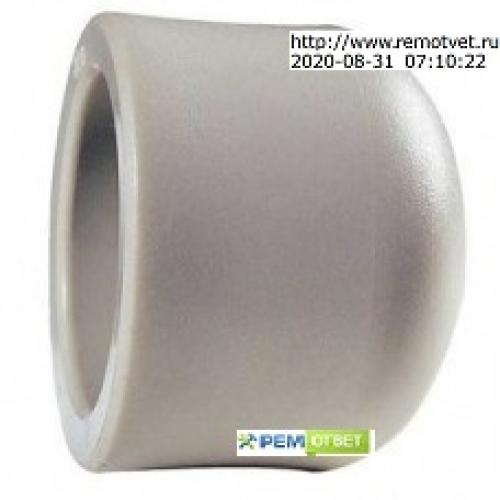

Заглушить ПП трубу можно вот такой
заглушкой под паяльник.
Перекрываем воду, очищаем трубу, далее включаем паяльник, в насадку паяльника вставляется заглушка и труба, прогреваем и впаиваем заглушку.
Время прогрева зависит от выставленной температуры на паяльнике и диаметра полипропиленовых труб.
К муфте покупаем вот такую
заглушку «мама» (внутренняя резьба).
Вначале к трубе припаиваем комбинированную муфту, затем на муфту накручиваем заглушку, я обычно покупаю заглушки с прокладками.
Если заглушка без прокладки, то вначале на наружную резьбу муфты подматывается фум-лента.
Комбинированные муфты могут быть и с внутренней резьбой, в этом случае покупаем заглушку «папа», фум-лента подматывается на заглушку, а не на муфту.
Если у Вас нет паяльника, то в приницпе полипропиленовую трубу и фитинги можно нагреть газовой горелкой.
Соединение полиэтиленовых труб без сварки. Особенности стыковой сварки ПЭ труб

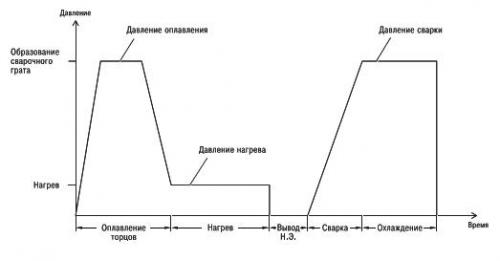

Соединение ПЭ труб с помощью сварки стык представляет собой многоступенчатый технологический процесс, требующий применения специального оборудования и высокой квалификации работников.
Однако, этот способ обладает и значительными преимуществами:
- не требует применения дополнительных элементов,
- выполняется с помощью одного сварного шва, равнопрочного с остальным телом трубы.
- техника сварки встык обеспечивает полное сохранение присущей полиэтиленовым трубам гибкости.
Это позволяет производить сварочные работы на поверхности грунта, а затем в готовом виде укладывать трубу в траншею. Такую процедуру можно без труда проводить и при укладке труб в открытую траншею, и при бестраншейной реновации, которая предусматривает разрушение старой трубы с одновременной прокладкой на ее место новой.
Технология сварки полиэтиленовых труб встык используется для труб диаметром 63 мм и более.

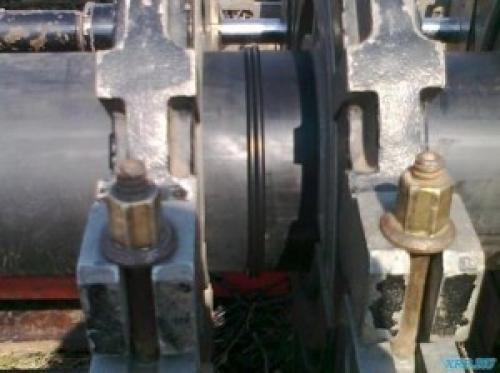

Концы стыкуемых труб или концы труб и соединительных элементов укладывают в центратор сварочной машины. Трубы выравнивают, фиксируют, торцы очищают хлопчатобумажной тканью, подвергают механической обработке на торцующем устройстве.
После получения равномерной стружки размером до 0,5 мм по толщине проверяют параллельность торцов соединяемых труб. При наличии зазора, превышающего допустимую величину, механическую обработку проводят вторично.
Сварка встык трубы с соединительными элементами применяется только в случае равенства толщины их стенок. Если это условие не соблюдено, то применяют соединение труб с использованием электромуфт – терморезисторную сварку.
Нагрев стыков свариваемых элементов осуществляют с помощью нагревательного инструмента с антипригарным покрытием на рабочих поверхностях. После достижения требуемой температуры нагревающий элемент извлекают из зоны соединения. Свариваемые детали прижимают друг к другу, постепенно повышая давление прижима до установленного технологией значения. При этом давлении стык выдерживают определенное время, в течение которого происходит охлаждение шва.
Как соединить пластиковые трубы муфтой. Монтаж муфт различного типа
Все муфтовые соединения ПНД требуют предварительной подготовки пластиковых труб. Для максимально прочного и герметичного соединения после обрезки их необходимо очистить от загрязнений и удалить заусенцы, оставшиеся после режущего инструмента. Также желательно обезжирить трубу.
Установка соединительных муфт
Для монтажа муфты ПНД необходимо подобрать изделие равного диаметра с соединяемой трубой. Алгоритм соединения выглядит так:
- пластиковую трубу помещают во втулку;
- внешнюю гайку, надетую на трубу предварительно, закручивают до предела по часовой стрелке.
Рекомендуем ознакомиться: Особенности применения полиэтиленовой трубы в газовых магистралях
Важно! Соединительные муфты подходят для монтажа водопроводных систем до 10 бар. Для напорных водопроводов они не подходят.

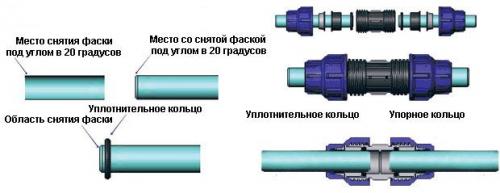

Монтаж компрессионных муфт
Для установки компрессионной (обжимной) муфты необходимо:
- открутить внешнюю цветную гайку;
- завести гайку за белое обжимное кольцо;
- поместить трубу в тело муфты, отодвигая белое обжимное кольцо до упора;
- внешнюю цветную гайку закрутить вручную или с помощью ключа до отказа.
Важно! Чтобы не повредить соединение, необходимо соизмерять усилие при создании крутящего момента. Чрезмерное приложение силы может привести к срыву резьбы или трещине в корпусе муфты.

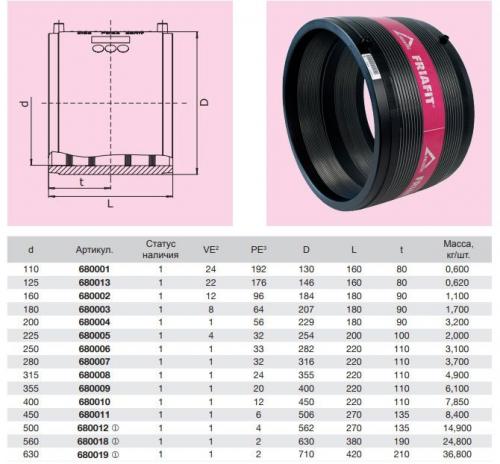

Установка электромуфты
Для соединения труб посредством электросварной муфты требует специального токоподающего прибора, который должен привести в действие нагревательную спираль и расплавить пластик в месте соединения. Это может быть простой портативный трансформатор или другой прибор, создающий постоянный ток.
- фитинг надевается поверх трубы;
- клеммы муфты подключаются к переносному трансформатору;
- ток из включенного трансформатора подается к термоспирали, которая за несколько минут расплавляет полимер и создает герметичный стык.
Выдержав необходимое время для плавки полиэтилена, нужно отключить трансформатор и дождаться остывания муфты (в среднем это занимает до 20 минут). Двигать ее до затвердевания полимера не рекомендуется, чтобы не нарушить однородную структуру фитинга.
Как герметично соединить пластиковые трубы. Характеристика полимерных труб
Пластиковые трубы – хорошая альтернатива устаревшему металлическому водопроводу. Даже неискушенный в технических аспектах мастер без труда назовет их преимущества:
- снижение уровня шума от движения жидкости по сравнению с металлическим аналогом;
- герметичное соединение монолитным спаиванием однородных материалов;
- устойчивость к воздействию среды, и конкретно к ржавчине;
- гладкость внутренней поверхности, не дающей скапливаться осадку.
Пластиковые трубы, не производящие на вид впечатление прочных, на деле боятся только сильных ударов и резкого сжатия. Даже повышение внутреннего давления для них менее опасно, чем для труб из металла или металлопластика.
При транспортировке горячей воды труба может расширяться, тем самым снижая риск прорыва. Сложностей в решении вопроса, как соединить пластиковые трубы между собой, чтобы гидроудар не привел к аварии, не возникает: качественный шов делает место спайки не менее прочным, чем стенки самого колена трубы.
Недостатки пластиковых коммуникаций не столь очевидны, но забывать о них нельзя. В первую очередь это свойства расширения при нагреве до определенного момента являющиеся достоинством.
При значительном нагреве среды трубы могут не только расширяться, но и удлиняться, что приводит к расшатыванию резьбовых узлов и немонолитных соединений. Критической температурой для полипропилена считается +140°С, а эта планка при сбое в системе отопления вполне достижима.
Последствия такого происшествия кажутся не критичными: риск, что трубу прорвет, практически исключен. Но труба может значительно выгнуться и даже разрушить кладку при скрытом способе размещения.
Тем не менее, достоинства пластиковых труб сложно переоценить. Это оптимальный материал для холодного водопровода: уточнив, как соединить кран с пластиковой трубой, можно за считанные часы обустроить летний душ в дачном домике, не используя какого либо специфического оборудования.
Кроме того, с проблемой устойчивости к нагреву прекрасно справляются производители армированных пластиковых труб. Прослойка из пластика или стекловолокна образует своеобразный скелет внутри трубы, не давая ей деформироваться под воздействием тепла и давления. Стоит только учитывать, что при монтаже коммуникаций трубы из монолитного пластика и упрочненные считаются разными материалами.
Решая вопрос, как соединять пластиковые трубы и пластиковые с армированием, невозможно обойтись без дополнительной арматуры, например пластиковых фитингов.
4 способа пайки полипропиленовых труб без электрического паяльника
В данном обзоре мы разберем несколько рабочих способов соединения полипропиленовых труб и фитингов без использования стандартного электрического паяльника. Берите себе на заметку.
Как соединить полипропиленовые трубы без паяльника
Это альтернативный «домашний» вариант в тех случаях, когда под рукой нет сварочного утюга.
Обратите внимание, что данный способ не рекомендуется использовать для соединения ПП труб при монтаже водопровода, находящегося под давлением (например, в частном доме или квартире), поскольку в месте соединения возможна течь, что может привести к неприятным последствиям.
Потом ставим отметку на отрезке полипропиленовой трубы, чтобы понимать, какой именно участок нужно будет прогреть.
Ну а дальше все просто: нагреваем газовой горелкой сначала внутреннюю часть уголка, а потом наружную поверхность полипропиленовой трубы.
Вставляем отрезок ПП трубы в уголок и прижимаем в течение 10-15 секунд. Соединение готово!
Видео по теме
Более подробно о способе соединения полипропиленовых труб без паяльника смотрите в видеоролике на нашем сайте.
Как сделать газовый паяльник для полипропиленовых труб
Для пайки полипропиленовых труб обычно используется электрический паяльник, на который устанавливаются насадки определенного диаметра. А что делать, если нет электричества, а спаять трубы надо? Тут только два варианта: либо ждать, пока появится электричество (ну или искать, может, у кого есть бензиновый генератор), либо использовать самодельный паяльник, который работает на газе.
В сегодняшней статье мы поделимся с вами идеей автора YouTube канала «100 ПУДОВО» и расскажем, как сделать газовый паяльник для полипропиленовых труб своими руками.
- пластиковая труба (канализационная);
- удлиненная гайка;
- крепежный(мебельный) уголок;
- скоба из металлического прутка;
- водопроводная муфта;
- насадки для пайки полипропиленовых труб.
Пошаговый процесс изготовления газового паяльника для ПП труб
Первым делом необходимо сделать основание со «стаканом», в который будет устанавливаться туристический газовый баллончик.
В качестве основания можно использовать кусок доски или фанеры. Также подойдут и другие материалы: ДСП, МДФ или OSB.
«Стакан» можно изготовить из пластиковой канализационной трубы. Отрезаем заготовку подходящей длины, и разрезаем ее вдоль. Потом сверлим два отверстия, уменьшаем до нужного диаметра и фиксируем заклепками.
В принципе, можно не выполнять все эти операции, если получится найти кусок трубы подходящего диаметра, чтобы газовый баллончик стоял вертикально, а не болтался из стороны в сторону.
Устанавливаем «стакан» на основание, после чего фиксируем с помощью мебельного металлического уголка, как показано на фото ниже.
Далее нам потребуется пара удлиненных гайки. Свариваем их вместе перпендикулярно друг другу. Сварные швы зачищаем болгаркой.
Из металлического квадратного прутка сгибаем скобу. По краям скобы необходимо будет приварить заготовку из гаек и водопроводную муфту.
Берем две заводские насадки с тефлоновым покрытием (для пайки полипропиленовых труб) нужного диаметра, и крепим их к удлиненной гайке.
На газовый пропановый баллончик надеваем насадку-горелку. Затем на сопло горелки надеваем изготовленную деталь с насадками для пайки труб. Газовый баллончик устанавливаем в «стакан».
Видео по теме
Подробнее о том, как сделать газовый паяльник для полипропиленовых труб, можно посмотреть на видео ниже. Спасибо за внимание.
Простая приспособа для пайки полипропиленовых труб
В данном обзоре автор показывает процесс изготовления самодельной приспособы, с помощью которой можно паять полипропиленовые трубы, если под рукой нет заводского паяльника или нет электричества.
Для изготовления этого нехитрого приспособления потребуется кусок шпильки (или круглого прутка), металлический хомут, насадка для пайки ПП труб и газовый баллончик с горелкой. Первым делом потребуется отрезать кусок шпильки подходящей длины, нагреть горелкой и загнуть оба конца: один в виде буквы «Г», а второй — в форме кольца.
Если вы будете использовать металлический пруток, то на Г-образном конце нужно нарезать резьбу, чтобы накрутить хомут.
Основные этапы работ
На следующем этапе необходимо будет немного доработать хомут (выровнять края молотком), и потом накручиваем его на шпильку.
К другому концу шпильки автор крепит заводскую насадку для пайки полипропиленовых труб. Затягиваем ее болтом.
Далее надеваем получившуюся деталь на носик газовой горелки, и надежно фиксируем ее металлическим хомутом.
Конечно, данная самоделка далека от совершенства. Во-первых, она довольно опасная, так как имеется источник открытого огня.
Во-вторых, не предусмотрена её надежная фиксация, нет подставки. И это тоже может доставить определенные неудобства в процессе работы.
Но, как вариант, когда в доме нет электричества, а нужно срочно сделать ремонт, ее можно использовать. Конечно же, соблюдая все меры предосторожности.
Видео по теме
Подробно о том, как своими руками сделать приспособу для пайки полипропиленовых труб, можно посмотреть на видео.
Пайка полипропиленовых труб без электрического паяльника
Как паять полипропиленовые трубы? Конечно же, при помощи электропаяльника для ПП труб (сварочного утюга). А если нет электричества? В данном случае можно воспользоваться альтернативным вариантом. Рассказываем, как паять ПП трубы с помощью газового баллончика с горелкой.
Личным опытом пайки водопроводных полипропиленовых труб без электрического паяльника поделился с нами автор YouTube канала Mr. DK DIY.
- газовый баллончик с горелкой;
- металлическая полоса;
- болт;
- гайки;
- резьбовая шпилька;
- керамические гильзы (насадки).
Недостатком данного способа пайки является то, что температуру (интенсивность пламени) и время пайки придется «настраивать» методом проб и ошибок.
Основные этапы работ
Первым делом необходимо будет изготовить держатель для нагревательных насадок. Автор использовал уже готовый элемент.
Однако его несложно сделать самостоятельно из металлической полосы: отрезаем и сгибаем заготовку буквой «П».
В верхней части заготовки необходимо высверлить отверстие и прорезать паз с одной из сторон. По бокам П-образной детали также нужно просверлить отверстия.
После этого к верхней части держателя (там, где вырезали паз) необходимо приварить две гайки. В одной из них рассверливаем резьбу.
Держатель будет надеваться на сопло горелки и фиксироваться с помощью самодельного хомута.
Используя отрезок резьбовой шпильки, закрепляем в П-образном держателе керамические насадки для пайки полипропиленовых труб.
В завершении останется только надеть держатель с насадками на сопло горелки и зафиксировать его при помощи хомута, просто вкрутив в гайку с резьбой болт.
Пайка полипропиленовых труб
Газовый баллон укладываем на рабочий стол таким образом, чтобы можно было зафиксировать горелку в слесарных тисках. Далее включаем подачу газа и подносим зажигалку или электроподжиг к соплу горелки и настраиваем интенсивность горения пламени.
Подготавливаем полипропиленовую трубу и муфту. Надеваем их на разогретые керамические насадки и выдерживаем необходимое время. Затем соединяем их вместе.
Видео по теме
Как сделать газовый паяльник для ПП труб и паять полипропилен без электропаяльника, смотрите ниже — в авторском видеоролике.
Как врезаться в полипропиленовую трубу без пайки: возможные варианты
Относительно новые пластиковые трубы со времени своего появления на рынке начали теснить своих главных конкурентов — металлические изделия. Это «нашествие» продолжается до сих пор, причем довольно успешно. Причины — невысокая цена пластика, отсутствие угрозы коррозии, долговечность и возможность самостоятельного монтажа. Для соединения отрезков полипропиленовых труб используют специальное сварочное оборудование, однако не всегда оно есть у мастера под рукой, а необходимость в ремонте, добавлении какого-либо ответвления возникает довольно часто. В этом случае появляется вполне резонный вопрос: как врезаться в полипропиленовую трубу без пайки. Ответов на него есть несколько, поэтому надо познакомиться со всеми способами, а потом выбрать оптимальный вариант для конкретного «фронта работ».
Когда можно обойтись без пайки?
Искать ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, мастерам приходится в нескольких случаях. Во-первых, далеко не у всех такой прибор «завалялся» в хозяйстве. А искать по знакомым, арендовать или покупать сварочное оборудование или неохота, или нет времени/возможности. Иногда врезка в ПП трубу без специального устройства может считаться оптимальным способом, поэтому так поступают даже опытные мастера. Это решение осознанно принимают в нескольких случаях:
- при обустройстве временных трубопроводов;
- когда соединить предстоит всего пару-тройку стыков;
- после покупки счетчиков или дополнительных сантехнических приборов;
- если требуется быстро заменить участок трубопровода, на котором появился дефект;
- когда работу с полипропиленовыми трубами ведут на системе, где невысока гидравлическая нагрузка, первый пример — канализация.
Альтернативный метод монтажа может потребоваться еще в одном случае: когда возникает необходимость сделать соединение разъемным, чтобы был шанс время от времени разбирать участок для обслуживания.
Плюсы и минусы идеи
Сварка полипропиленовых труб с помощью специального оборудования была и остается идеальной технологией. Поэтому прежде чем принимать решение насчет использования альтернативных методов, надо познакомиться с их преимуществами и недостатками. К плюсам относятся:
- небольшие расходы, так как мастеру не придется арендовать или покупать сварочное оборудование;
- легкость монтажа: при использовании технологии пайки, наоборот, необходимо следовать точной инструкции, любой отход от нее сделает соединение ненадежным;
- скорость восстановления участка трубопровода в том случае, если произошла авария: альтернативные методы дают шанс быстро избавиться даже от серьезного прорыва.
Но любой альтернативный метод не может называться идеальным. Первый, не самый большой недостаток некоторых методов врезки в полипропиленовую трубу без пайки — более длительный монтаж. Однако необходимость потратить дополнительное время вряд ли может считаться веской причиной для отказа от этой операции.
Небольшие расходы нередко превращаются в приличные траты. Ненадежность соединения, которое способно рано или поздно «рвануть», — еще один аргумент, который приводят противники альтернативных методов.
Как соединяют пластиковые трубы без паяльника?
До того как переходить к технологиям врезки в полипропиленовые трубопроводы, нужно остановиться на методах соединения разных пластиковых труб без сварки. Есть несколько способов, позволяющих добиться желанной цели. Одни из них используют не очень часто, другие, наоборот, применяют практически все мастера. К самым популярным методам причисляют 6 технологий.
- Электросварные седелки. Они используются для пластиковых изделий одного вида — для полиэтилена низкого давления. Он расправляется при подаче напряжения от сети.
- Стыковка ПП труб с помощью фланцев. Данное соединение считается максимально надежным: для него используют болты, их вкручивают в отверстия, предусмотренные в элементах.
- Использование специальных элементов — труб большего диаметра, они имеют раструбы, уплотнительные манжеты. Стыки надежно защищают резиновыми уплотнителями. Это вариант, подходящий для безнапорных трубопроводов.
- Соединение элементов с помощью муфт. Перед монтажом на трубе нарезают резьбу. Чтобы обеспечить максимальную герметичность отрезка, ее обматывают паклей, ФУМ-лентой или обмазывают специальной сантехнической пастой. Однако лучший вариант — сварное соединение.
- Использование практичных компрессионных элементов, или пресс-фитингов — из стали или чугуна. Этот вариант подходит в том случае, когда диаметр труб небольшой. Плюсы фитингов — широкий ассортимент, позволяющий монтировать участки трубопроводов под различными углами.
- Использование клеевого состава. Этот способ имеет серьезное ограничение. Он совершенно не подходит для водопроводов с горячей водой. Исключение есть: это марки, способные выдерживать высокие температуры. Клей наносят на детали, соединяют, затем оставляют сохнуть. Это минус, так как нужен достаточно большой перерыв в эксплуатации коммуникации. Многие мастера «заклеймили» этот метод как самый ненадежный.
Каждый хозяин по-своему ответит на вопрос, как врезаться в полипропиленовую трубу без пайки. На решение относительно способа работы обязательно повлияет тип используемых элементов, их размер и предназначение конкретного трубопровода.
Использование фланцев
Такое соединение получается максимально надежным: стыки способны выдерживать давление до 16 атмосфер и высокую температуру. Диаметр трубопровода, для которого возможна эта операция, составляет от 20 до 1200 мм.
Сначала на обоих концах соединяемых элементов делают срез, но следят за тем, чтобы не образовались заусенцы. Затем на них устанавливают прокладки, максимальное расстояние от торца — 10 мм. На резиновые уплотнители надевают фланцы, соединяют их болтами и осторожно затягивают.
Соединение пресс-фитингами
Это второй популярный способ, используемый там, где необходимо обеспечить разветвление или поворот трубопровода. Компрессионный фитинг состоит из крышки, корпуса, зажимного, упорного кольца и втулки.
Перед операцией концы полипропиленовых труб обрезают перпендикулярно оси, заусеницы убирают, элементы очищают от пыли и обезжиривают. На них надевают гайки, выкрученные из фитингов, затем устанавливают зажимные кольца. Элементы в фитинг вставляют до упора, затем закручивают крепежи на каждом из них.
Применение муфт (ПНД)
Это основная разновидность компрессионны х фитингов. Такой вид соединения подходит как для напорного, так и для безнапорного трубопровода. После обрезки краев соединяемых элементов их вставляют в муфту, следя за тем, чтобы стык деталей находился точно посередине муфты. Затем гайки затягивают.
Зажимные соединительные крепежи используют так, где трубопровод находится близко к полу или стене. В этом случае муфту развинчивают, на трубу надевают все ее детали по порядку, потом закручивают гайку. С противоположной стороны прикручивают фитинг-американку с уже зафиксированной полипропиленовой трубой.
Склеивание элементов
Этот способ применяют как дополнение (например, при использовании фитингов), так как клеевые составы не отличаются большой надежностью. В этом случае краям склеиваемых деталей надо обеспечить шероховатость. Для этой цели после обрезки труб их края обрабатывают наждачной бумагой.
Подготовленные поверхности обезжиривают. Клей наносят на все участки, где будет устанавливаться фитинг. Отрезки соединяют, проверяют корректность положения, фиксируют на минуту, затем оставляют до полного высыхания. Состав схватывается уже через четверть часа, однако для полного высыхания ему требуются как минимум сутки.
Варианты решения задачи
Если с обычным соединением разобраться достаточно просто, то вопрос, как врезаться в полипропиленовую трубу без пайки, задают довольно часто. В этом случае также есть несколько вариантов, которые могут использоваться и для других полимерных изделий.
Технологии врезки очень похожи, однако они имеют свои сферы применения. Одни способы идеальны, их разрешается использовать даже для разводки систем ГВС и отопления. Другие методы подходят только для холодного водоснабжения или канализации. Отличие технологий — способ соединения, если возникает необходимость вставки какого-либо элемента в уже действующий трубопровод.
«Обкатанные» способы врезки есть, но не все они возможны, если нет подходящего инструмента. Основных технологий, которые успешно используются для пластиковых водопроводов, существует всего две: это врезка тройников или применение хомутов, седелок.
Врезка тройника, коллектора
Этот способ рекомендуют не использовать тем мастерам, у которых нет опыта подобных работ. Если врезка необходима, а навыков пока нет, то накладка-седелка гораздо предпочтительнее: она дает шанс избежать неприятных последствий. Первая сложность возникнет, если воду перекрыть не получится. В этом случае работа с электроинструментом станет невозможна. Работа с паяльником тоже требует сухих поверхностей.
Роль вставки в водопровод сможет «сыграть» обычный тройник, коллектор, который дает возможность подключения нескольких отводов. Или небольшой отрезок трубы, к которому припаян отвод. В последнем случае рассматривается два вида соединений — с резьбой или под пайку. Как правило, выбирают тот, который использовался при монтаже системы. Однако этот вариант предполагает наличие специального паяльника, поэтому подробно рассматривать его не имеет смысла. Но есть альтернатива — использование прижимных фитингов.
Использование накладок
Это монтаж хомута (седелки), имеющего отводной патрубок. Первый способ элементарен: седелку надевают на трубу, затем фиксируют болтами. Второй вариант подходит для ПНД труб, он требует специальных изделий. Хомут накладывают на трубопровод, а потом приваривают с помощью нагревательных спиралей, встроенных в него.
Если говорить о надежности обоих способов, то здесь лидером будет вариант со вставкой тройника. Это обычная работа, при которой используются фитинги. Однако способ не лишен одного существенного минуса: такая «хирургическая» операция не всегда возможна. Пример — труба, расположенная почти впритык к стене. В этом случае с реализацией идеи любым методом могут возникнуть проблемы. Необходимость специального оборудования тоже относится к недостаткам.
Использование удобных накладок — лучший ответ на вопрос, как врезаться в полипропиленовую трубу без пайки. Технология проста, а если водопровод находится под давлением, то других вариантов у мастера попросту не остается. Если перед монтажом тройника систему придется освобождать от воды, то при использовании некоторых моделей хомутов (седловых отводов для врезок) этот этап подготовки не нужен.
Как врезаться в полипропиленовую трубу без пайки?
Самый постой вариант, не предполагающий наличия дорогостоящего инструмента, — использование накладного хомута. Данный элемент состоит из двух отдельных деталей верхней и нижней части, их стягивают болтами (гайками). В комплект входит резиновая уплотнительная прокладка, предотвращающая протечки.
Использование хомутов (седелок)
Размеры обжимных хомутов и количество болтовых соединений зависит только от диаметра труб, в которые предстоит врезаться. Такие накладки для врезки могут иметь:
- запорный кран;
- защитный клапан, встроенную фрезу;
- резьбовой или фланцевый металлический конец.
Некоторые изделия имеют пластиковый торец, предназначенный для пайки либо склеивания.
Обычная работа с хомутами
В этом случае ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, очень прост. Обе части хомута надевают на трубу, соединяют болтами или гайками, затем через отводной патрубок выполняют засверливание. Потом подсоединяют отвод.
Сверление трубы до установки хомута делать не рекомендуют, так как в этом случае мастер рискует совершить ошибку: например, неправильно выбрать диаметр отверстия или точку сверления.
Операция под давлением
Для возможной врезки в водопровод, находящийся под давлением используют изделия, имеющие встроенную фрезу. Для нее предусмотрено полностью герметичное ответвление. Некоторые модели приспособлены для работы с дрелью. В других хомутах для сверления отверстия нужно лишь несколько раз повернуть шестигранный ключ.
Есть в продаже и максимально удобные конструкции накладки, снабженные вентилем. В этом случае после сверления воду перекрывают, ответвление с фрезой снимают, а на его месте крепят отводную трубу. Изделия со встроенной фрезой стоят намного дороже обычных устройств, зато для работы с ними неважно, есть или нет давление в системе.
Как врезаться в полипропиленовую трубу без пайки — вопрос решенный, однако нередко встает и другой, насчет целесообразности использования такого способа. Многие опытные мастера относятся к этим методам с большой опаской, недоверием, предпочитая брать в аренду «сварочный аппарат».
Горячий способ, но без паяльника
Это еще один вариант, который можно попробовать там, где нет электричества или отсутствует «полипропиленовая классика» — паяльник-утюг. Его заменяют газовой горелкой, вернее, сразу двумя приборами, так как важно одновременное нагревание соединяемых поверхностей.
При использовании горелки принцип пайки не отличается: обе детали разогревают, затем насаживают друг на друга. Однако такая технология имеет большие «прорехи»: на глаз определить «готовность» нагреваемых деталей попросту невозможно.
Мастер сильно рискует, потому что их можно либо расплавить, либо недостаточно нагреть. В том и другом случае приговор окончательный — это брак. Однако как временная мера (спасение в случае ЧП на даче) вариант рассматриваться может.
Какое решение лучше?
Если есть возможность, то лучше — сварка. Имеет ли смысл использовать альтернативный вариант без пайки? Да, возможно, подобное соединение не будет доставлять проблем несколько лет, особенно в системах без напора или в трубопроводах ХВС. Оптимальным способом многие считают использование хомутов. Но для квартир даже такой вариант все же советуют не рассматривать.
Замену седелок (на традиционное приваривание нормального тройника) рекомендует подавляющее большинство мастеров, приезжающих по вызову. Даже в том случае, если проблему хозяева обнаружили в совершенно другом месте.
Как врезаться в полипропиленовую трубу без пайки? Об одном из потенциальных методов расскажет следующее видео:
Как герметично заглушить ПЭ трубу?
Имеется стандартная безнапорная ПЭ сливная труба.
Отрезок длиной 70 сантиметров.
Как герметично заглушить ровный конец трубы, тот, где нету переходного гнезда с резинкой? Запаять? Чем?
Кстати, а ПЭ трубы бывают больше диаметром, чем 50 мм ? ну скажем, 65-70мм наружным и 59-64 внутри? Что-то на нашем базарчике только 50мм, и потом сразу 100.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 12.02.2008 Москва Сообщений: 8121
08.02.2014 в 23:17
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 20.01.2013 Москва Сообщений: 1125
09.02.2014 в 00:11
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 14.08.2011 Сообщений: 6877
09.02.2014 в 00:20
ну вы же сами сказали
нет давления ,не будут и протечки . или цель другая стоит ?
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 19.12.2013 Брянск Сообщений: 701
09.02.2014 в 00:41
нет давления ,не будут и протечки . или цель другая стоит ?
По большинству вопросов, с которыми сталкиваюсь — контингент не в теме по поводу давления в магистрали.
Автор темы, скорее всего, из тех.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 20.01.2013 Москва Сообщений: 1125
09.02.2014 в 01:30
Stc написал :
По большинству вопросов, с которыми сталкиваюсь — контингент не в теме по поводу давления в магистрали.
Автор темы, скорее всего, из тех.
Автор темы из других.
Безнапорная труба — стандартное ГОСТовское обозначение всякой ПЭ сантехарматуры.
Что подразумевает, что никаких сверхвысоких давлений там не будет, но обычные бытовые квартирные условия возникнут обязательно.
Герметично — это значит, чтоб заглушку не сорвало и чтоб вода не капала при любом давлении в магистрали, и даже тогда, если слив чем-то забьется. Никакой иной цели автор пока не имел в виду.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 19.12.2013 Брянск Сообщений: 701
09.02.2014 в 01:34
Безнапорная труба — стандартное ГОСТовское обозначение всякой ПЭ сантехарматуры.
Что подразумевает, что никаких сверхвысоких давлений там не будет, но обычные бытовые квартирные условия возникнут обязательно.
Герметично — это значит, чтоб заглушку не сорвало и чтоб вода не капала при любом давлении в магистрали, и даже тогда, если слив чем-то забьется. Никакой иной цели автор пока не имел в виду.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 14.08.2011 Сообщений: 6877
09.02.2014 в 02:03
Т-34 написал :
Герметично — это значит, чтоб заглушку не сорвало
Зафиксируй вокруг вот таким хомутом .А сверху поперек автомобильным
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 03.08.2012 Касимов Сообщений: 11865
09.02.2014 в 08:29
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 29.10.2005 Санкт-Петербург Сообщений: 6260
09.02.2014 в 09:48
А так?
Я обрезаю болт, диаметром на пару миллиметров больше внутр. диаметра трубки. Причём болт под торцевой ключ, у которого резьба не на всю длину. Потом шланг опускаешь в кипяток (или 90град.) — он легко натянется на обрезок болта. Ну и хомутом сверху.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 20.01.2013 Москва Сообщений: 1125
09.02.2014 в 21:13
Prok12 написал :
А так?Я обрезаю болт, диаметром на пару миллиметров больше внутр. диаметра трубки. Причём болт под торцевой ключ, у которого резьба не на всю длину. Потом шланг опускаешь в кипяток (или 90град.) — он легко натянется на обрезок болта. Ну и хомутом сверху.
Спасибо. Только вот труба у меня диаметром 50 мм, стенка 3 мм.такой болтик трудновато отыскать.
И есть надобность трубку бы еще побольше, где-то 65 мм.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 29.10.2005 Москва Сообщений: 24131
09.02.2014 в 22:26
Т-34 написал :
Кстати, а ПЭ трубы бывают больше диаметром, чем 50 мм ? ну скажем, 65-70мм наружным и 59-64 внутри? Что-то на нашем базарчике только 50мм, и потом сразу 100.
ГОСТ 18599-2001
«Всо ест!» (С)
63 и 75 наружный, а толщина стенок очень разная.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 20.01.2013 Москва Сообщений: 1125
11.02.2014 в 00:19
Спасибо всем откликнувшимся. Я понял.
Мне нужно в домашних условиях ПАЯТЬ ПЭ трубы и пайкой соединять торец и заглушку-крышку.
Как это можно сделать своими руками.
Потому что все надо подгонять по месту, звать мастера на дачу нереально, обойдется дороже всей системы.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 14.08.2011 Сообщений: 6877
11.02.2014 в 00:37
Феном ,или паяльником для ППР без насадок .
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 29.10.2005 Москва Сообщений: 24131
11.02.2014 в 08:39
Т-34 написал :
Мне нужно в домашних условиях ПАЯТЬ ПЭ
А зачем паять, если есть фитинги, которые монтируются вручную без инструмента?
Давление, судя по соотношению диаметра и толщины стенок, у вас маленькое, так что проблем быть не должно.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 20.01.2013 Москва Сообщений: 1125
11.02.2014 в 22:53
Микаэл написал :
Феном ,или паяльником для ППР без насадок .
Тысяча извинений, что такое ППР?
Я так понял, что феном — это как горелкой газовой на баллончике. Нагрел до плавления, прилепил, подул-поплевал, готово.
Горелка с баллончиком стоит 300 рублей.
Это оно?
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 14.08.2011 Сообщений: 6877
11.02.2014 в 23:51
Т-34 написал :
Я так понял, что феном — это как горелкой газовой на баллончике
Фен это вот это
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 20.01.2013 Москва Сообщений: 1125
12.02.2014 в 16:43
Микаэл написал :
Фен это вот это а это вот это ]
Древний анекдот — пожилой пациент жалуется врачу на ухудшение слуха. Тот ему говорит — не пить, не курить, никаких женщин, следить за сердцем и давлением, зарядка по утрам. Дед переспрашивает: И это всё только ради того, чтоб чуть получше слышать ту сумму денег, которую вы назовете в оплату за вашу консультацию?
Ну ваш совет где-то рядом.
В виду имеется услышать что-нибудь похитрее и поумнее, чем тупо закупать склад оборудования ради разового шевеления пальцем.
Дело даже не в цене прибамбасов, хотя и в этом, разумеется, тоже.
Где-то валяется паяльник, на 100 ватт.Вот с его помощью и надо обойтись.
