Регулятор температуры паяльника
Если вы пользуетесь обычным паяльником, то для повышения качества пайки и предохранения жала от разрушения из-за перегрева нужно регулировать температуру жала паяльника. Я предлагаю вам простую схему регулятора температуры паяльника на КУ202: Используемые радиоэлементы и их возможные аналоги:
Мостик собран на диодах Д226
Конденсатор полярный 15мкФ 50В
Тиристор КУ202Н можно и КУ202Л
Резистор R1 переменный на 70кОм
Резистор R2 на 10кОм При использовании указанных деталей мощность регулятора составляет 100 Вт. Эту схему можно и модифицировать, например, добавить выключатель до моста, а можно и совместить с переменным резистором. Устройство настраивать не нужно, хотя если только подобрать под свой вкус резистор R2. Багун Максим (B*M*S)
Список радиоэлементов
Багун Максим
Опубликована: 2011 г.
0
1
Вознаградить Я собрал 0 0
Оценить статью
- Техническая грамотность
Регулятор температуры паяльника
При длительном включении электропаяльника в сеть, его жало перегревается, а качество пайки таким паяльником ухудшается, может вызвать перегрев и даже выход из строя радиоэлементов.
В простейшем случае можно применить схему последовательного подключения в один из проводов паяльника полупроводникового диода, который будет подключаться при установке паяльника на подставку. Когда в один из проводов паяльника включен диод, пропускающий только одну полуволну переменного напряжения. Напряжение на паяльнике уменьшается вдвое и перегрев не происходит.
Подставку необходимо снабдить переключателем, коммутируемым от веса паяльника. При снятии паяльника с подставки диод отключается, а паяльник включается на полное питающее напряжение.
Для паяльников мощностью до 60 ватт можно применить любой выпрямительный диод с обратным напряжением не менее 400 вольт и током более 0,5 ампер: Д226Б, 4007 и др.
Плавная регулировка температуры паяльника
Схема регулятора температуры жала электропаяльника с плавной регулировкой приведена на рисунке ниже:
Напряжение для предложенной схемы регулируется в пределах 110. 220 вольт. Тиристор КУ201 может быть заменен на КУ202 с буквой Л, М или Н. Диод VD1 на напряжение не менее 400 вольт.
Данную схему регулятора температуры паяльника можно применять и при более низких напряжениях питания (36, 42. вольта). При низких напряжениях необходимо R1 заменить на 10 кОм, R2 — на 2 кОм, диод VD1 применить с током на 1 ампер, или выше, если используется паяльник мощностью 40 ватт и выше.
На радиоэлементах схемы ОПАСНОЕ напряжение!
Если Вам понравилась публикация, поделитесь со своими друзьями в соцзакладках ниже.
Как сделать регулятор мощности для паяльника на 220 В
Иметь регулируемый паяльник удобно, ведь не нужно иметь несколько разной мощности. Причём даже не обязательно покупать паяльник с регулятором мощности, можно сделать регулятор самостоятельно. Есть настолько простые способы, что даже навыков самого начинающего из начинающих радиолюбителей более чем достаточно.
Три простых варианта на основе готовых решений
Если у вас есть неплохой паяльник к которому вы привыкли, но ему явно не хватает регулировки мощности, необязательно покупать новый. Можно модернизировать старый, купив шнур с регулятором. Надо только смотреть, чтобы мощность регулировки была не менее мощности паяльника. Вообще, предназначены они для ламп, но так как паяльник тоже линейная нагрузка, пойдут и они. Такой регулятор обойдётся примерно в 150-200 рублей вместе с новым шнуром. Но точности в этом случае никакой, так что придётся термометром проверить температуру нагрева при разном положении рукоятки и нанести разметку.
Проще не бывает подключил и регулируй любую активную нагрузку (ограничение только по мощности)
Второй вариант — найти готовый регулятор или диммер, и приспособить его. Надо будет подключить шнур, а к нему ваш паяльник. Здесь важны параметры регулировки: от какого значения и до какого может регулироваться мощность, на какую нагрузку рассчитана. Кстати, слишком мощные брать тоже не стоит, особенно если они собраны на семисторах или тиристорах. Подключаемая к ним нагрузка не должна быть ниже 25% от номинальной мощности. Греются полупроводниковые приборы слишком, если и брать более мощные, то на 30-50 % не больше. Можно просто «прицепить» дополнительный резистор, чтобы не было проблем.
При помощи этих устройств температуру паяльника можно регулировать без переделок
Есть даже специальные устройства — розетки с регулятором мощности. Это устройство похоже на блок питания, но не имеет шнура, вместо него на корпусе имеется розетка и колесико регулятора. В эту розетку подключается нагрузка, в нашем случае паяльник. Вы можете менять температуру нагрева, а вот в какое положение надо перевести регулятор, чтобы получить, скажем, 200 °C неизвестно. Так что снова вооружаемся термометром и наносим отметки на регулятор.
Регулятор мощности паяльника своими руками: проверенные рабочие схемы (6 шт)
Не всем нравится покупать неизвестно что. А некоторым приятнее сделать регулятор мощности паяльника своими руками, ведь это тоже опыт. Большинство схем собирается на симисторах и тиристорах, сейчас их найти проще чем транзисторы. Работать с ними тоже проще, так как они либо открыты, либо закрыты, что позволяет делать схемы проще.
Корпус подберите любой
Простые схемы на тиристоре
При выборе схемы регулятора мощности для паяльника важны две вещи: мощность и доступность деталей. Представленный ниже регулятор мощности паяльника собран на широко распространённых деталях, которые найти не проблема. Максимальный ток — 10 А, что более чем достаточно для выполнения работ любого рода и для паяльников мощностью до 100 Вт. Тиристор в данной схеме использован КУ202н. Обратите внимание на подключение моста. Есть много схем с ошибкой в подключении. Этот вариант рабочий. Проверен не раз.
Схема регулятора температуры для паяльника на тиристоре
При сборке схемы тиристор обязательно ставим на радиатор, чем он больше тем лучше. Схема проста, но когда она включена, создаёт помехи. Радио рядом не послушаешь и, чтобы убрать помехи, параллельно нагрузке подключаем конденсатор на 200 пФ, а последовательно дроссель. Параметры дросселя подбираются в зависимости от регулируемой нагрузки, но так как паяльники обычно не более чем на 80-100 Вт, то и дроссель можно сделать на 100 Вт. Для этого понадобится ферритовое кольцо наружным диаметром 20 мм, на которое намотано около 100 витков проводом сечением 0,4 мм².
Ещё один недостаток переведённой выше схемы — паяльник ощутимо «зудит». Иногда с этим мириться можно, иногда нет. Для устранения этого явления можно подобрав параметры конденсатора C1 так чтобы при выставленном на максимум переменном резисторе, подключённая лампа еле-еле светилась.
На других элементах но тоже без помех
Приведенный выше регулятор можно использовать для любой нагрузки. Приведем еще один аналог,но с использованием другой элементной базы. Регулировать можно не только мощность/температуру паяльника, но и любую другую нагрузку с небольшой индуктивной составляющей.
Видоизмененная схема для регулирования мощности паяльника и любой другой нагрузки с устраненным эффектом пульсации
Пульсация тут есть, но ее частота высока и она не будет восприниматься нашим зрением. Так что можно использовать не только как диммер для паяльника, но и для регулирования света от обычной лампы накаливания. Нужен ли диодный мост для регулировки мощности нагрева паяльника? Он не помешает, но необходимости в нем нет.
На тиристоре с высокой чувствительностью
Данная схема позволяет плавно изменять температуру паяльника от 50% до 100%. Есть два индикатора — питания и мощности. Светодиод наличия питания горит всегда во включенном состоянии, но при 75% мощности свечение более яркое. Индикатор мощности меняет интенсивность свечения в зависимости от режима работы.
Регулятор мощности для паяльника без помех
Чтобы регулятор поместился в корпус от зарядного устройства мобильного телефона, сопротивления используют СМД типа (1206). Все резисторы установлены на плате, кроме R 10. Некоторые могут быть составными (из последовательно соединенных резисторов собираем нужный номинал).
Для нормальной работы схемы требуется чувствительный тиристор (с малым током управления) и низким током удержания состояния (порядка 1 мА). Например, КТ503 (рассчитан на напряжение 400 В, Ток управления 1 мА). Остальная элементная база указана на схеме.
Если собрали, но напряжение не регулируется
Если собранный регулятор ничего не регулирует — не меняется температура паяльника — дело в тиристоре. Схема, вроде, работает, а ничего не происходит. Причина — тиристор с низкой чувствительностью. Токи, которые протекают в схеме, недостаточны для открытия. В таком случае стоит поставить аналог с более высокой чувствительностью (токи управления более низкие).
Один из вариантов корпуса, в который можно спрятать самодельный регулятор мощности для паяльника
Еще может регулятор работать, но паяльник начинает «зудеть». Решается такая проблема установкой дросселя на выходе (перед паяльником). Емкость надо подбирать — зависит от паяльника. Второй вариант решения — аналоговая схема управления, а это уже другая схема.
Ну, и при проблемах с работой ищите либо неисправные детали, либо неправильно подобранные компоненты. Обычно проблема в этом.
Схемы на симисторах
Не всегда требуются сложные схемы для регулировки температуры паяльника. Но просто поставить регулятор после вилки — не слишком хорошая идея. Он будет регулировать (если параметры подберете соответствующие), но и греться будет почти как паяльник. Потому даже самые простые регуляторы мощности содержат что-то около десятка компонентов. Ниже приведена одна из самых простых схем. Все что в этой схеме есть — симистор и динистор. Симистор нужен ВТ139, динистор DB3. Маркировка выводов симистора также дана не схеме, обозначено какие ноги к чему паять.
Схема простого регулятора температуры паяльника на 220 В на симисторе
Схема совсем небольшая, с легкостью помещается в корпус от телефонной зарядки. Не сказать, что данный регулятор идеален, но он вполне успешно работает с паяльниками не слишком большой мощности. Предел возможностей — 1500 Вт.
Симистор КУ208Г и десяток деталей
Похожая схема есть на симисторе, похожая в смысле простоты и набора элементов. Симистор также монтируем на радиатор. Имеет тот же недостаток — помехи, которые точно так же устраняется.
Схема регулятора паяльника на симисторе
Диодный мост собирается как обычно, на базе КД906Б. Все номиналы радиоэлементов прописаны на схеме, никаких проблем с реализацией быть не должно.
С использованием современной элементной базы
Старые радиодетали хороши тем, что они «дубовые» в смысле надежности эксплуатации. Но они уже действительно старые. У многих временной ресурс на пределе и служат они далеко не так долго, как «свежие». Это первая проблема. И вторая — их все сложнее найти. Хорошо что есть уже много схем регуляторов паяльников на новой элементной базе. Некоторые из них простые, другие посложнее, используются различные виды современных радиодеталей.
Схема регулятора для паяльника без помех на микросхеме
Этот вариант простым не назовешь, но зато он не выдает в сеть помех. С наличием большого количества электроники в каждом доме это может быть важным. Если вы паяете лишь от случая к случаю — можно и не обращать на это внимания. Но вот если вы часто сидите с паяльником, помехи могут доставлять серьезные неудобства.
Регулировать данная схема может нагрузку до 2 кВт, обеспечивает плавное изменение от 0 до максимума.
Самодельный регулятор паяльника без помех
По элементной базе. Микросхема К561ЛА7 может быть заменена на К176ЛА7. Переменный резистор R1 — любой из группы А. Остальные резисторы — лучше МЛТ, конденсаторы C1, C3 — керамические. Диоды в схеме использованы КД503А, можно заменить КД514А и КД522А. ТАкже есть вариант замены транзистора КТ361В — на КТ326В или КТ361А.
На базе фазовых регуляторов мощности PR1500S
В этой схеме использован фазовый регулятор мощности. Кроме него, в регуляторе используется лишь пара деталей, так что времени на сборку надо минимум, ошибиться практически невозможно.
Регулятор температуры жала паяльника своими руками
Нужен будет только переменный резистор, можно с выключателем — тогда не надо будет паяльник вытаскивать из сети. Для устранения помех нужен будет конденсатор на 100 пФ, на 630 В, лучше специальный плёночный для фильтров. Единственное, с чем может возникнуть сложность — намотка дросселя, его параметры есть в таблице.
Параметры для намотки дросселя
Нужно будет кольцо из феррита с наружным диаметром 20 мм. Чем больше проницаемость феррита тем лучше. Данный фазовый регулятор может регулировать нагрузку до 1,5 кВт, так что выбирать можно любой их столбиков. Можно сделать с запасом, мало ли что потом захотите регулировать. Проволока естественно, медная лакированная, специально для намотки дросселей.
То, что получилось после сборки
При сборке для дросселя и фазового регулятора лучше сделать теплоотвод. Особенно он пригодится при работе с большими нагрузками. Для паяльника можно и обойтись, но мало ли что потом подключите и лучше собрать сразу с запасом прочности.
На оптосимисторе МОС204х/306х/308х
Схема обкатанная много раз и работает отлично без каких-либо проблем. Использовать желательно оптические симисторы указанных марок, так как они открываются в случае перехода напряжения через ноль. Состояние светодиода при этом неважно. Все другие работают по другому принципу, потому схему надо будет переделывать под них. Также в схеме присутствует биполярный таймер 555 серии. Найти его не проблема, цена нормальная.
Регулятор мощности паяльника на оптосимисторах
Все компоненты подобраны миниатюрных габаритов, чтобы в готовом виде плата вошла в корпус от зарядки мобильника. Номинал резистора R5 зависит от типа используемого светодиода. На красном падение напряжения 1,6-2 В, на зелёном 1,9-4 В, на жёлтом 2,1-2,2 В, на синем 2,5-3,7 В. Соответственно резистор подбирается в зависимости от фактических параметров.
С ШИМ-контроллером
Современная элементная база очень обширна, а одни и те же задачи можно решать по разному. Например, для регулятора мощности использовать ШИМ-контроллер. Для этой схемы подойдёт любая модель, работающая на частоте 0,5-1 Гц. Коммутирующий элемент полевой транзистор, его можно найти на старых материнских платах или купить. Его тип не указан, но подойдет любой n-канальный транзистор с напряжением не менее 12 В, током — 6 А и мощностью — 60 Вт.
Регулятор паяльника на ШИМ контроллере и полевом транзисторе
Светодиод VD3 необязательная часть схемы, но он мигает с разной частотой в зависимости от нагрева. Когда приноровишься, удобно ориентироваться и не надо смотреть на ручку регулятора. Но вообще, его из схемы можно безболезненно выкинуть. Обратите внимание: шины питания от микросхемы идут параллельно проводами, это минимизирует влияние более мощной нагрузки.
Транзисторный регулятор мощности
Плюс использования транзисторов, это отсутствие помех, которые выдают в сеть симисторы и тиристоры. Второй существенный плюс в их работе и с индуктивной нагрузкой. То есть, их можно использовать не только с лампами накаливания и паяльниками, но и с теми же светодиодными лампами и экономками. Подключаемая нагрузка — не более 100 Вт, диапазон регулировки — от 0 В до 218 В.
Схема регулятора мощности для паяльника на транзисторе
Регулятор мощности паяльника на транзисторе собирается из следующих элементов:
- Транзистор можно выбрать из следующих КТ812А(Б), КТ824А(Б), КТ847А(Б), КТ834А(Б), КТ828А(Б).
- Диодные блоки можно ставить: первый диодный мост VD1-VD4 — КЦ412В или КЦ410В , второй мост VD6-VD9 — КЦ 405 или 407 с любой буквой.
- Диод VD5 берем из серий Д7, Д237, Д226.
- Переменный резистор — не менее 2 Вт.
- Конденсатор оксидный К50-6, К50-16.
- Трансформатор — любой маломощный с напряжением на вторичной обмотке 5-8 В.
- Предохранитель — любого типа на 1 А.
Транзистор обязательно монтировать на радиатор. Толщина 3-5 см, площадь рассеивания не менее 200 см². В схеме также есть тумблер под сетевое напряжение. Постоянные сопротивления любые, важно чтобы мощность была не менее максимальной мощности регулятора. В остальном эта часть элементной базы без особых требований. Если хотите корпус сделать поменьше выбирайте по размеру, а нет так и старые трубчатые подойдут.
Мощность нагрузки, которой может управлять этот регулятор мощности паяльника, можно увеличить, заменив транзистор более мощным. Подключать можно 150 Вт, если поставить КТ856, 250 Вт — КТ834, 250 Вт — КТ 847. Для регулировки ещё более мощной нагрузки, потребуется соединить несколько транзисторов, поставить вместо первого диодного моста более мощные диоды, с рабочим 250 В и выше. В качестве VD5 берем диод с током 1 А или более. Необходимо будет также принудительное охлаждение в виде вентилятора.
Регулятор мощности для паяльника на 20-36 В переменного напряжения
Если паяльник работает от пониженного сетевого напряжения 20-36 В, применять для него схемы на тринисторе бесполезно. Они практически не работают — на тринисторе напряжение падает на 10-15 В. При исходных 220 В это не оказывает большого влияния на работу паяльника. Но при 20-36 В такое понижение уже критично — паяльник работает на половину мощности, чего явно недостаточно для нормальной пайки.
Схема для паяльника работающего от пониженного сетевого напряжения
Что в этом регуляторе мощности паяльника (и ТЭНа, и другой нагрузки без большой индуктивной составляющей) хорошего?
- Он дает понижение напряжения всего 1,5-2 В, что даже для 20 В на входе не так и много.
- Можно задавать пределы регулировки мощности в зависимости от того 20 В переменки у вас или 36. За это отвечает переменный резистор R4.
- Та же функция дает возможность работать от 45 В.
В общем, универсальный регулятор мощности паяльника для сетей пониженного переменного напряжения.
Элементная база
Большая часть элементной базы указана на схеме, но некоторые детали можно заменить.
- Транзистор VT1 должен быть КТ815Б, можно ставить еще КТ815, В и Г, КТ807 АМ и БМ; КТ817 Б, В, Г.
- Транзистор VT2 — лучше КТ 814 Б В или Г, но может быть КТ816 Б, В, Г; ГТ906 АМ.
- Диодный мост VD1 указан КЦ401А, можно заменить КЦ402 А, В, С , D, E. Можно собрать мост на диодах КД212А, КД213.
- Диоды VD3 и VD 4 ставим любые малого размера — плоские или точечные (серия Д9 лучше всего).
- Конденсаторы:
- C1 и C2 — оксидные типа К50-3, К 50-6, К 50-24.
- С 3 — К 10-7 или КЛС.
- Резисторы берем серий ВС и МЛТ.
Можно ли ставить не указанные в перечне элементы? Указаны только аналоги отечественного производства, но есть еще и импортная база. Только внимательнее с характеристиками при выборе замены.
Особенности монтажа
Для этого регулятора есть макет печатной платы (на рисунке ниже). Все детали размещаем на этой плате. Только резистор R4, который задает пределы регулировки, устанавливаем так, чтобы он был а корпусе. Конденсатор C1 крепим в горизонтальном положении, используя проволочные скобы остальные — без разницы.
Печатная плата к схеме регулятора паяльника на 20-36 В переменного напряжения
Параметры резисторов R2 и R3 подбираются в зависимости от желаемых пределов регулирования.
Для нормальной работы транзистор VT2 надо смонтировать на радиаторе. Площадь — 20-30 см², на плате отведено место под Г-образный радиатор.
На лицевой стороне корпуса или сверху кроме переменного резистора удобно установить розетку для подключения паяльника. Собственно, это все рекомендации по монтажу.
Более простой вариант
Если хочется чего-то более простого, есть вполне работоспособная схема с минимумом элементов. Она вообще помещается в корпус от зарядного устройства.
Простая схема регулятора паяльника низковольтного переменного напряжения
Основная переделка — проделать отверстие под вывод ручки переменного резистора. Но никакой подстройки, все «дубовое», но работает.
Регулятор температуры сетевого паяльника
Предлагаемое устройство позволяет регулировать температуру жала паяльника не только от минимальной до номинальной, но и устанавливать её больше номинальной, подавая на паяльник немного повышенное напряжение.
Обычно температуру жала сетевого паяльника регулируют изменением питающего напряжения. В таких случаях широко применяют фазоимпульсные регуляторы на тринисторах. Для этих же целей можно с успехом применить регуляторы, описание которых приведено в статье автора «Регуляторы яркости КЛЛ, и не только. » («Радио», 2017, №4, с. 40-44). Но регулировка возможна только от максимума в сторону уменьшения. Это удобно, если требуется перевести паяльник в «дежурный» режим с последующим быстрым возвратом к рабочей температуре. Но в некоторых случаях мощности паяльника оказывается недостаточно, и требуется на короткое время включить его в форсированном режиме с повышенной температурой. Для предлагаемого вниманию читателей регулятора это не проблема. С его помощью можно изменять напряжение питания сетевого паяльника от требуемого значения (хоть от нескольких вольт) до 290 В. С такой же лёгкостью этим устройством можно регулировать яркость свечения КЛЛ и ламп накаливания, а также температуру маломощных (до 60 Вт) нагревательных приборов.

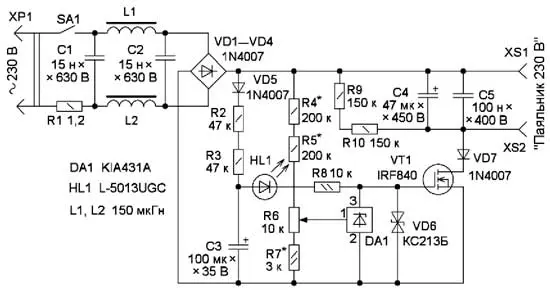

Схема регулятора показана на рис. 1. Она практически аналогична регулятору, схема которого представлена на рис. 12 в упомянутой выше статье. Основное отличие заключается в том, что на выходе установлен конденсатор, который заряжается до амплитудного значения импульсов напряжения, поступающих на выход. Именно это напряжение с максимальным значением 300. 320 В подаётся на нагрузку.
Рис. 1. Схема регулятора
Сетевое напряжение через токоограничивающий резистор R1 (выполняющий ещё и функцию предохранителя) и выключатель SA1 поступает на помехоподавляющий фильтр C1L1L2C2 и далее на мостовой выпрямитель на диодах VD1-VD4. Диод VD5, резисторы R2, R3, R8, конденсатор С3 и светодиод HL1 образуют цепь питания микросхемы DA1 и затвора транзистора VT1. Светодиод сигнализирует о работе регулятора. Пульсирующее напряжение поступает на управляющий вход (вывод 1) микросхемы DA1 с резистивного делителя R4-R7. Выходное напряжение регулируют резистором R6.
В качестве порогового устройства применена микросхема параллельного стабилизатора напряжения серии TL431 (DA1), передаточная характеристика которой сравнительно крутая. При напряжении на управляющем входе не более 2,5 В ток через неё не превышает 0,3. 0,4 мА. Он резко возрастёт, если напряжение превысит указанное значение. Поэтому в самом начале каждого полупериода сетевого напряжения ток через микросхему мал, и на затвор полевого транзистора через резистор R8 поступает открывающее напряжение с конденсатора С3. Напряжение на затворе ограничивает стабилитрон VD6. Поскольку транзистор открыт, конденсатор С4 будет заряжаться в те моменты, когда напряжение на нём меньше сетевого. Когда напряжение сети превысит пороговое значение, установленное резистором R6, напряжение на микросхеме DA1 уменьшится примерно до 2 В, в результате чего полевой транзистор закроется и зарядка конденсатора прекратится. При уменьшении сетевого напряжения до порогового значения транзистор вновь откроется и конденсатор подзарядится. Таким образом, конденсатор С4 заряжается до напряжения, значение которого фиксировано, а это значит, что напряжение питания паяльника (или другой нагрузки) оказывается стабилизированным.
Диод VD7 устраняет влияние конденсатора С4 на работу регулятора. Если нагрузка не подключена, резисторы R9 и R10 обеспечивают разрядку конденсатора С4 после выключения регулятора. Поскольку через резистор R8 постоянно протекает ток, значение которого ограничено резисторами R2 и R3, напряжение на конденсаторе С3 не превышает 35 В.

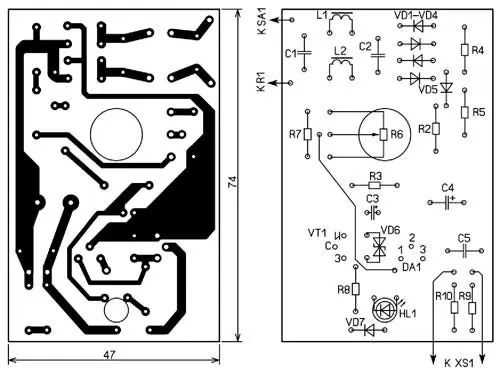

Большинство элементов устройства размещены на односторонней печатной плате из стеклотекстолита толщиной 1,5. 2 мм, чертёж которой показан на рис. 2. Применены постоянные резисторы МЛТ, С2-23, Р1-4 и импортные, переменный — серии PC-16S с пластмассовыми корпусом и осью, что обеспечит электробезопасность. Оксидные конденсаторы — импортные, остальные — плёночные, дроссели — серии RLB1314 или аналогичные индуктивностью 47. 150 мкГн. Светодиод — любого цвета свечения повышенной яркости с диаметром корпуса 3. 5 мм. Стабилитрон — любой маломощный на напряжение стабилизации 12. 14 В, замена транзистора IRF840 — IRFBC40. Выключатель питания движковый — KBB70-2P2W, он установлен на одной из стенок корпуса, а на противоположной размещены гнёзда XS1 и XS2.
Рис. 2. Чертёж печатной платы устройства

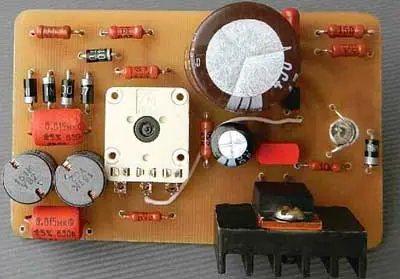

Смонтированная плата показана на рис. 3. Ось резистора выведена на стенку корпуса (его габаритные размеры без выступающих частей — 50x55x80 мм) с сетевой вилкой и снабжена ручкой с указателем и шкалой (рис. 4). На эту же сторону выведен светодиод. Для этого на плате и в корпусе сделаны отверстия соответствующего диаметра. Плата закреплена в корпусе с помощью крепёжной гайки переменного резистора. Полевой транзистор снабжён ребристым теплоотводом.
Рис. 3. Смонтированная плата

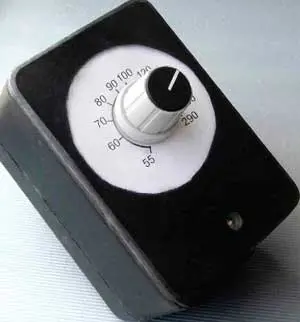

Рис. 4. Внешний вид прибора
Может возникнуть резонный вопрос. Почему при мощности паяльника не более 50. 60 Вт (средний ток — не более 0,25. 0,3 А) потребовался теплоотвод для транзистора? Всё дело в том, что в регуляторе энергия запасается в конденсаторе С4 в течение не всего полупериода сетевого напряжения, а только его части. Это означает, что амплитуда тока зарядки превышает среднее значение в несколько раз, поэтому на полевом транзисторе и рассеивается существенно большая мощность. Это же относится и к дросселям помехоподавляющего фильтра. Они должны быть рассчитаны на ток, приблизительно в два-три раза больше среднего тока нагрузки.
Налаживание сводится к установке интервала регулировки выходного напряжения подборкой резисторов R4, R5 и R7. Чтобы обеспечить более плавную регулировку напряжения, её интервал следует уменьшить. Например, сделать его от 180 до 290 В. Следует ещё раз отметить положительное свойство регулятора — стабилизация выходного напряжения в случае, если оно меньше амплитуды сетевого.
Автор: И. Нечаев, г. Москва
