Использование пропана в холодильниках
Пропан может использоваться в холодильнике двумя способами: в качестве хладагента, заменяя фреон, или в газовой горелке, которая заменяет электрический нагреватель.
Пропан — хладагент
Пропан в качестве хладагента R290 уже достаточно давно используется в промышленном и торговом холодильном оборудовании. Свойства пропана позволяют рассматривать его как перспективную энергоэффективную и озонобезопасную замену фреонам.
Отказ от хлорсодержащих фреонов и ужесточение экологических требований приводит к тому, что R290 все чаще используется и в бытовой технике. Во многих странах выпускаются бытовые холодильники на пропане. По оценкам разработчиков такой техники, их холодильный коэффициент при использовании данного хладагента практически не отличается от установок, работающих на фреоне. Используются те же материалы, не изменяется процедура обслуживания. Ниже, чем при использовании таких хладагентов, как R22 — фреон или R502 — хладон, становится температура нагнетания.
К плюсам использования пропана в качестве хладагента относятся:
- термодинамические характеристики;
- низкая стоимость;
- широкая доступность;
- совместимость со всеми материалами, используемыми в холодильных системах;
- увеличение энергоэффективности системы;
- снижение ущерба для окружающей среды в результате отказа от применения озоноразрушающих веществ.
Главным недостатком пропана является его пожароопасность, которая накладывает определенные требования к мерам безопасности при его применении в качестве хладагента в холодильном оборудовании.
Пропаном можно сразу заправить систему, где до этого был озоноопасный хладагент. Исследования показали, что холодопроизводительность при этом уменьшается на 10%, если до этого в системе был фреон R22, и 15% — если там был хладон R502.
Также согласно последним исследованиям, в бытовых холодильниках может в качестве хладагента использоваться смесь пропан-бутан. При этом не требуется никаких изменений в конструкции бытового холодильника.
Пропан вместо электричества
Конструктивно пропановый холодильник несколько отличается от электрического. В таких холодильниках нагрев осуществляется не от электронагревателя, а от установленной в нем газовой горелки, на которую подается жидкий пропан из баллона. В остальном принцип действия холодильника мало отличается от агрегата на электричестве.
Холодильник состоит из:
- генератора;
- конденсатора;
- испарителя;
- сепаратора;
- амортизатора.
Как работает пропановый холодильник
В пропановом холодильнике генератор нагревается от горелки, на которую подается пропан. При достижении требуемой температуры генератор вызывает кипение смеси аммиака с водой. Нагретая смесь поступает по трубкам в блок сепаратора. За счет разницы в массе аммиака и воды, они легко разделяются. Аммиак охлаждается конденсатором и переходит в жидкую фракцию. Вода остается и участвует в дальнейшем процессе. Жидкий аммиак, смешиваясь с сжатым водородом, охлаждает его до очень низкой температуры.
Поскольку для работы такого холодильника не требуется подключения к электросети, а нужен лишь баллон с пропаном, он идеально подходит для применения в жилых автофургонах и для любителей туризма и отдыха на свежем воздухе. Он отлично подойдет и для дачи в случаях, когда имеют место перебои с электроснабжением.
Как работает холодильник от газа в кемпере?
В автодомах и автодачах используют холодильники абсорбционного типа. Холодильный агрегат в них представляет замкнутую систему с непрерывно повторяющимся циклом выпаривания аммиака из водно-аммиачного раствора, а затем обратное его поглощение этим, но уже обедненным, раствором с отводом тепла через испаритель из холодильной камеры. Циклу дает ход нагрев концентрированного раствора в генераторе (кипятильнике) с помощью внешнего источника (в нашем случае это газовая горелка или электричество 12/220В). Более подробно о принципе действия абсорбционного холодильника можно прочитать тут.
Поделитесь с друзьями:
Александр
Добрый день, такая проблема, Приобрёл автодом Sterling Onyx 2011 года, там установлен холодильник он к сожалению не запускается, слышно как газовая часть работает горение есть но холодильник признаков жизни не подаёт. От 12в пишет ошибку 9 что это не понятноЮ от сети пока нет возможности запитать.
А
Андрей
Здравствуйте. Попробуйте запустить от 220 В. Есть не холодит — выньте холодильник, переверните его на 20 мин, затем поставьте обратно и включите.
Игорь
Добрый день, такая проблема, холодильник thetford, поджиг щёлкает постоянно, при этом холодильник работает
Как работает холодильник от газа в доме на колесах?
Существует целый вид холодильников (как автомобильных так и бытовых) носящий название абсорбционные холодильники. Абсорбция – это процесс поглощения паров хладагента, которые образовались в испарителе, твердым или жидким поглотителем (в нашем случае поглотитель – это вода). Хладагентом в абсорбционных холодильниках служит аммиак. Иными словами, водой поглощаются пары аммиака и образую водно-аммиачный раствор. Внутри холодильной камеры расположен сам испаритель, а холодильный агрегат на задней стенке холодильника. Природный газ в этом холодильнике служит лишь для нагрева водно-аммиачного раствора в генераторе (кипятильнике) до температуры кипения. Температура кипения аммиака (tкип −33,35 °C) значительно ниже температуры кипения воды и в процессе выпаривания раствора из кипятильника концентрированные пары аммиака с небольшим количеством воды выходят в конденсатор.
Высококонцентрированный жидкий аммиак из конденсатора поступает в испаритель, где кипит при отрицательной температуре, охлаждая пластины испарителя. Таким образом осуществляется охлаждение холодильной и морозильной камеры внутри холодильника.
Слабый раствор из кипятильника стекает в абсорбер, где охлаждается окружающей средой до начала температуры абсорбции. Выходящие из испарителя пары аммиака так же поступают в абсорбер навстречу охлажденному слабо концентрированному раствору. В абсорбере происходит процесс поглощения (абсорбции) паров аммиака слабым раствором. При этом выделяется некоторое количество теплоты, котороя отводится в окружающую среду, посредством вентиляционных решеток в стене кемпера за холодильником.
К слову, в зимний сезон эти решетки можно закрыть специальными заглушками либо просто заклеить скотчем и тем самым не только перекрыть приток холодного воздуха в автодом, но и обрести помощника для вашей Truma.
Образовавшийся в абсорбере концентрированный водо-аммиачный раствор подается термонасосом в генератор (кипятильник). Циркуляция водно-аммиачного раствора происходит непрерывно, пока обогреваются кипятильник и термонасос. Таким образом в абсорбционных холодильниках роль всасывающей части механического компрессора выполняет абсорбер, а нагнетательной части – термонасос.
Итак, подведем итог. Холодильный агрегат состоит из нескольких основных частей:
Генератор (кипятильник). Вырабатывает аммиачный пар и поднимает слабый раствор на высоту слива в абсорбер.
Конденсатор. Конденсирует пары аммиака, делая пар высококонцентрированным.
Нагреватель. Производит нагрев водно-аммиачного раствора в генераторе.
Абсорбер. Там, где пары аммиака поглощаются водой (абсорбция).
Испаритель. Испаряет жидкий аммиак с отводом тепла.
Все элементы соединены друг с другом бесшовными трубами по средством газовой сварки.
Нагреватель абсорбера может работать как от электричества, так и от любого вида горючего топлива: бензина, газа или на худой конец дров (в Африке даже применяются холодильники работающие от тепла солнца!). Суть при этом не меняется. Важно, что происходит нагрев водно-аммиачного раствора (и не важно с помощью чего) и циркуляция его в холодильном агрегате. Постоянное испарение аммиака из раствора и последующее его растворения в воде и обеспечивает отвод тепла из холодильной камеры, а именно прямое назначение холодильника-охлаждать ваши продукты!
Холодильники, устанавливаемые в дома на колесах могут работать как от пропана (природного газа) так и электричества, напряжением в 12В/220В.
Про холодильник на газу, важный нюанс!

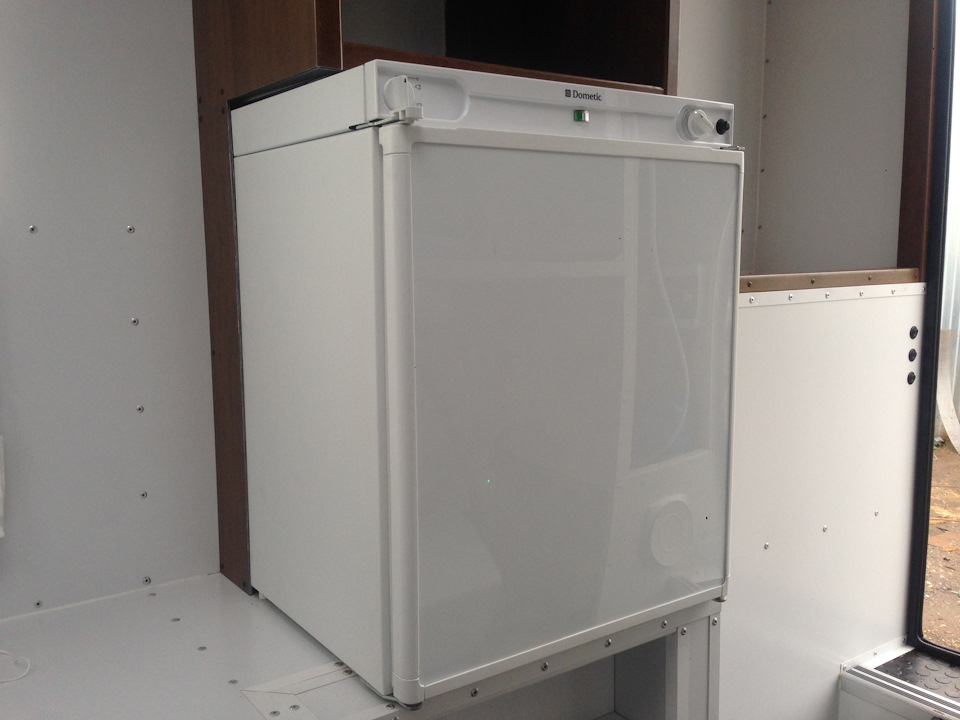

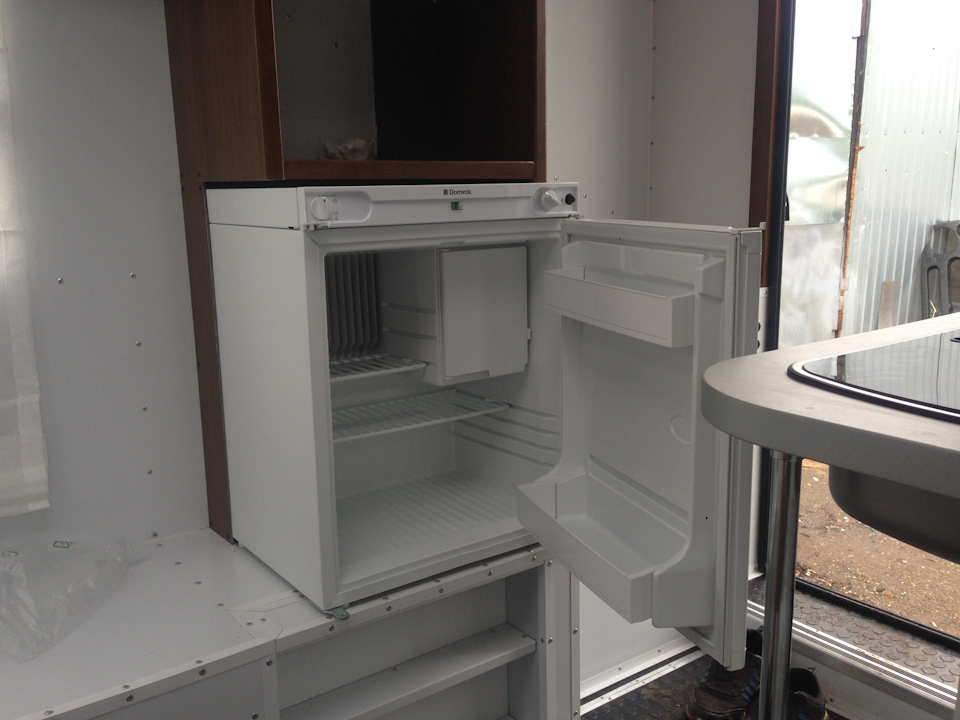

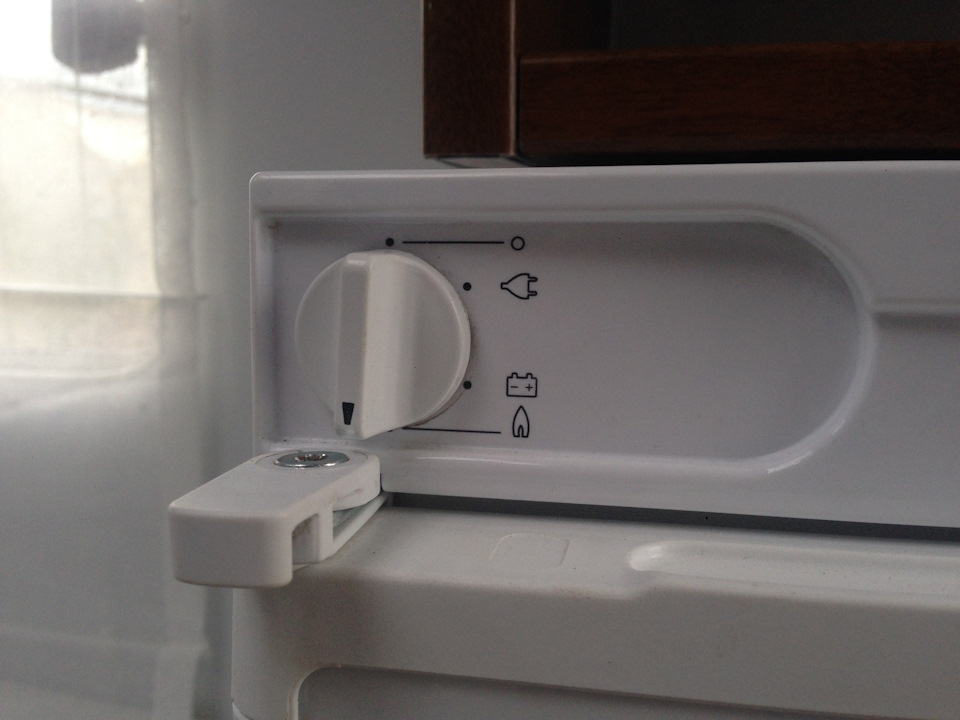

Для установки в жилой модуль был куплен холодильник, работающий от трех источников — ГАЗ, 12V, 220V.
Для нас самое главное чтоб он работал на ГАЗу(пропан-бутан)
Как все нормальные люди пред выбором варианта установки мы прочли инструкцию и не один раз! Место под него было спроектировано и все вроде отлично. Холодос пришел, мы его открыли, проверили размеры, диаметр входного патрубка под газ и отложили на дальнюю полку.
Затем начали собирать вокруг него шкафы и перед этим решили произвести пробный пуск.
Планировался вариант установки А
И каково было наше удивление, когда через час работы холодильника мы поняли, что находиться внутри замкнутого пространства с работающим им невозможно! Во первых продукты сгорания газа переполнили модуль, дышать нечем да еще и жара! Ни где, ни в инструкции, ни на просторах интернета я не натыкался на необходимость, причем прям обязательную необходимость делать выхлоп на улицу от газового холодильника!

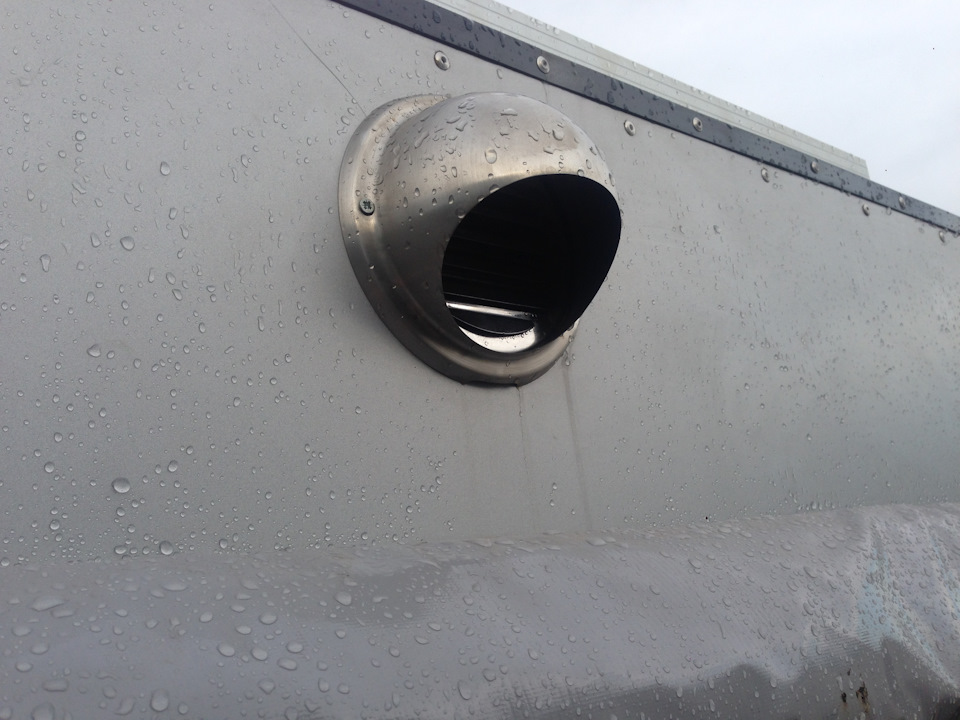

Благо в нашем случае еще можно было все исправить и мы провели его на улицу.
К сожалению фото процесса прокладки выхлопа не сохранились, телефон тупанул…

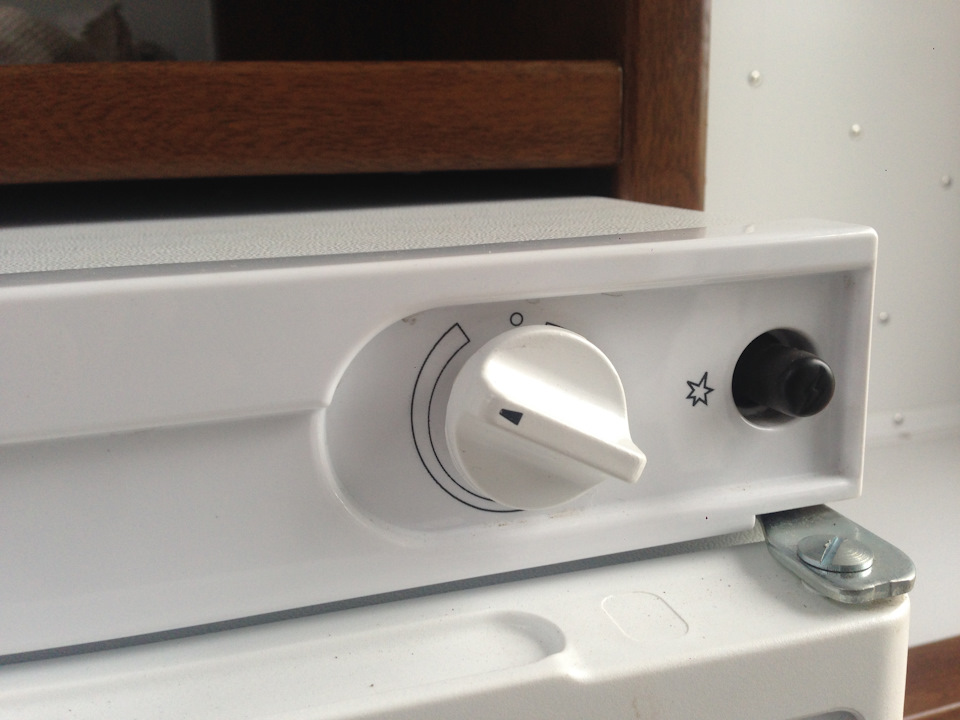

Хотелось бы отметить еще один очень важный нюанс — пьезоэлемент имеет свой собственный конденсатор, который имеет свою емкость и в один прекрасный момент поджиг перестает работать, а зарядить этот кондер можно только с помощью 220V — тем самым холодильник обязательно должен иметь возможность подключения к 220V!
В завершении фото водички в ленту!
