Перлит строительный для чего нужен цена

Перлит.

Используется для тепловой изоляции при температуре изолируемой поверхности от -200 o до +875 o С , а также в качестве теплоизоляционного материала для кислородных и компрессорных комплексов, для производства перлито-битумных и перлито-цементных теплоизоляционных изделий; при гидропонном выращивании сельскохозяйственных культур; при удалении разливов нефтепродуктов с любых поверхностей.

ГОСТ 10832-91

Сертификаты

Гигиенический ? 66.01.10.571.П.002417.08.04 от 23.08.2004

Соответствия ? РОСС RU.СЛ88.Н00051 от 26.06.2007

Химический состав перлита вспученного (%)

SiO₂	65-76	Al₂O₃	12-16	Fe₂O₃	1-3
MgO	0,5	CaO	1

Коэффициент теплопроводности при 25+5oС Вт/(мoС) не более 0,043

Температура вспучивания — 1000oС

Температура применения — от -200 до +875oС

Влажность не более 2% по массе

Зерновой состав рядовой

фракция от 0,16 до 5,0 мм крупный
фракция от 1,25 до 5,0 мм средний
фракция от 0,16 до 2,5 мм мелкий
фракция от 0,16 до 1,25 мм «порошок»
фракция до 0,16 мм

Марка по насыпной плотности

75 (насыпная плотность до 75 кг/м3)
100 (насыпная плотность от 75 до 100 кг/м3)

ПЕСОК ПЕРЛИТОВЫЙ ВСПУЧЕННЫЙ на сегодняшний день является одним из самых высокоэффективных утеплителей в мире, биологически стойкий, инертный, негорючий, легкий, сыпучий материал, получаемый высокотемпературным обжигом водосодержащего вулканического стекла — перлита.

Он применяется в чистом виде для теплоизоляционных засыпок, особенно в кислородных комплексах, при сифонной разливке стали, в виде штукатурок, растворов, перлитоцементных, пластоперлитовых и перлитостекольных изделий, а также активно применяется как фильтрующий элемент в пищевой промышленности.

Штукатурные растворы, приготовленные из песка перлитового вспученного, наряду с улучшенной декоративной отделкой поверхности стен, увеличивают их теплозащитную способность, повышают комфортабельность внутренних помещений за счет высокой звукопоглощающей способности, увеличивают огнестойкость конструкций.

Перлитовые штукатурные смеси применяются для улучшения теплотехнических, звукоизоляционных и акустических свойств ограждающих конструкций (стен, перегородок и перекрытий) жилых, общественных и производственных помещений, их подвалов, выполненных из кирпича, бетонных, железобетонных, керамзитобетонных и других конструкций. Твердение растворов происходит в естественных условиях. По сопротивлению теплопередачи слой перлитовой штукатурки толщиной 30 мм эквивалентен 15 см кирпичной кладки. Звукопоглощение штукатурки в 1,5 раза выше, чем у кирпича. Огнестойкость конструкций, защищенных перлитовой штукатуркой, в 2 раза выше, чем у конструкций с обычной штукатуркой.

По статистическим данным: применение аналогичных штукатурных растворов в жилых и общественных зданиях в скандинавских и западно-европейских странах позволяет снизить затраты тепла на отопление в пересчете на газ до 1,2-1,5 м на 1 м стены в год, что эквивалентно 15 большим (50 л) газовым баллонам для зданий со 100 м стеновых ограждений.

Применение в металлургии

Крупнейшими потребителями вспученного перлита в России являются металлургические предприятия. Более 20% этого материала потребляется металлургами. Наибольшее применение вспученный перлит нашел в изоляции блоков разделения воздуха на кислород и азот. С 1975 года по 1986 все существующие в СССР блоки разделения были переведены на вспученный перлит.

В 80-е — 90-е вспученный перлит нашел широкое применение при разливке чугуна и стали. Так вспученный перлит насыпной плотностью до 100 кг/м3 многими металлургическими заводами используется при изоляции зеркала расплава в ковшах, изложницах, литейных формах.

Вспученный перлитовый песок с размерами частиц до 5 мм упакованный в бумажные мешки забрасывается на зеркало расплава. Мешок при соприкосновении с расплавленным металлом сгорает, а вспученный перлитовый песок рассыпается по зеркалу расплава. Образованный теплоизоляционный слой препятствует быстрому охлаждению расплава. При этом примеси, шлаки, присутствующие в металле переходят в прибыльную часть, улучшая, тем самым, качество основного металла. Концентрация шлаков, примесей, газовой фазы в прибыльной части увеличивает выход годного металла на кг расплава.

Еще одним направлением использования вспученного перлита в металлургии является его применение в литьевых формующих смесях. Добавка вспученного перлита в литейные пески делает стенки форм менее теплопроводными. Это способствует медленному остыванию отливок, а, следовательно, более полному выходу примесей и шлаков в прибыльную удаляемую часть.

Часто для лучшего распределения вспученного перлита по литьевой форме используют заранее подготовленные перлито-графитовые смеси. Применение теплоизоляционных покрытий на основе вспученного перлита при производстве отливок из стали в объеме до 45 %, цветных сплавов до 30, чугуна до 10 обеспечивает значительную экономию металлов: стали — 2250 тыс. т. в год; чугуна — 150; цветных сплавов — 1,5 тыс.т. в год.

Традиционной областью применения вспученного перлита в металлургии являются футеровочные работы. В России выпускается целый ряд огнеупоров на основе вспученного перлита. Наиболее распространенным материалом этого класса является перлитошамот. Температура применения до +900oС. Среди огнеупоров этого класса перлиталь, перлитодиатомит, эпсоперлит.

Применение в строительстве

Применяется как высокоэффективный утеплитель жилых и хозяйственных построек; в виде засыпок и штукатурок, а также, в виде теплоизоляционных плит и термовкладышей в каменные и бетонные конструкции (перлито-цемент, стекло-перлит и т.д. ). При наличии декоративного покрытия отличный тепло-, звуко- и отделочный материал. Также используется для изготовления шлако-перлитобетонных камней, стеновых облегченных бетонно-перлитовых панелей и перлито-битумной плитки.

Использование вспученного перлитового песка при изготовлении строительных и теплоизоляционных материалов позволяет до 50% снизить их теплопроводность, до 40% снизить вес и соответственно габариты строительных конструкций.

Используя перлитовый песок М-100 и различные вяжущие материалы (цемент, гипс, известь), можно получить объемную массу в сухом состоянии от 300 до 1000 кг/м3, коэффициент теплопроводности от 0,07 до 0,2 Вт/м К при прочности от 5 до 75 кг/см2.

Штукатурные растворы с применением вспученного перлитового песка используются как эффективный утеплитель, при этом, 3 см такого раствора эквивалентны 15 см кирпича. Применяется перлитовый песок в качестве наполнителя и добавок при производстве огнестойких и антикоррозийных обмазок, гипсовых перегородок, в качестве заполнителя легких бетонов, в качестве теплоизоляционных засыпок при температуре изолируемых поверхностей от -200 до +875oС.

Перлит — незаменимый теплоизоляционный и фильтрующий материал для кислородных комплексов.

Перлит применяется при производстве монолитной битумно-перлитной теплоизоляции стальных трубопроводов при бесканальной прокладке труб.

Песок перлитовый вспученный упаковывается:

в бумажные трехслойные крафт-мешки вместимостью 4 кг. марки 75 ? 6 кг. марки 100 с вагонной нормой отгрузки 100 м3 (1660 мешков)
в полипропиленовые мешки вместимостью 4 кг. марки 75 ? 6 кг. марки 100 с вагонной нормой отгрузки 100 м3 (1660 мешков)
в полипропиленовые мягкие контейнеры МКР-0,5 вместимостью 30 кг. марки 75 ? 45 кг. марки 100 с вагонной нормой отгрузки 90 м3 (180 контейнеров)

Применение для фильтрации в пищевой и химической промышленности

Порошок перлитовый фильтровальный выпускается согласно ТУ. Фильтровальный перлитовый порошок применяется в качестве вспомогательного фильтрующего материала для образования намывного слоя в современных фильтрах при фильтрации суспензий:

Технологических масел на металлургических заводах
Нефтепродуктов
Смазочных средств
Растворов на химических предприятиях
Антибиотиков * Сахарных соков и сиропов
Пива, вина, фруктовых соков
Растительных и технических масел
Питьевых, сточных вод и др.

Порошок перлитовый фильтровальный — фильтроперлит изготовляют из перлитовой породы по ГОСТ-25226 путём термической обработки и из вспученного перлитового песка по ГОСТ-10832 путём механической обработки. Применение фильтровального порошка отечественного производства позволило многим потребителям отказаться от импорта аналогичных материалов, что привело к снижению материальных затрат и, в ряде случаев, к улучшению качества очистки жидкостей.

Применение в качестве сорбента

При разливе нефти, мазута и других жидких углеводородов пользуются адсорбционным методом локализации разлива. При этом нефтепродукты из смеси легко выгорают. Оставшаяся сыпучая масса, состоящая из перлитового песка и коксового остатка, может использоваться на месте.

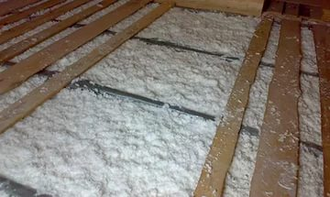

Перлит вспученный строительный М-75 фракция 0,16-1,25 мм

Перлит вспученный строительный фракция 0,16-1,25 мм. Фасовка в мешках по 83 литра.

Цена указана за мешок.

Перлит в строительстве используется в качестве теплоизоляционных засыпок в широком температурном диапазоне от минус 200°С до плюс 875°С.

Легкий (50-250 кг/м3), негорючий, пористый песок-щебень сегодня используется для тепловой изоляции зданий, сооружений, оборудования.

Особенно перспективно применение теплых перлитовых штукатурок в сельском и индивидуальном строительстве. Слой такой штукатурки толщиной 3 см по своим теплоизоляционным свойствам равноценен 15 см кирпичной кладки.

Наиболее интересен такой раствор при строительстве из легковесного кирпича или пенобетона, свойства которых близки по своим теплотехническим параметрам к характеристикам раствора. Кладка на таких растворах не имеет мостиков холода.

Перлитовые засыпки используют для изоляции стен из деревянных и каркасных конструкций. Такие изоляционные слои негорючи, поэтому повышают пожарозащищенность зданий.

Перлит вспученный строительный фракция 0,16-1,25 мм. Фасовка в мешках по 83 литра.

Цена указана за мешок.

Перлит для строительства от производителя с доставкой в Челябинск

В строительной сфере перлит получил популярность благодаря своей низкой теплопроводности. А по многим параметрам он превосходит другие теплоизоляторы и подходит для утепления там, где нельзя использовать изоляционные плиты, вату и маты.

У перлитовых гранул неровная форма. При засыпке они плотно прилегают друг к другу, заполняя все пустоты и швы, поэтому звукоизоляция стен повышается.

Вспученный перлит стоек к химическому, биологическому и термическому воздействию. Он выдерживает температуры от −220 до +1 350 ºC, не разлагается, не гниёт и не привлекает грызунов.

Этот материал негорючий и долговечный. Его выбирают, когда хотят повысить пожаробезопасность сооружений, сократив при этом массу и объём конструкций. Также перлит можно использовать внутри любой каркасной конструкции без усиления её прочности.

Перлит в строительстве

Вспученный перлит широко используется и производится в нашей стране еще с советских времен. Около 70 процентов этого продукта находит свое применение в строительной промышленности, как в чистом виде, так и в составе других стройматериалов. Перлит используется в качестве высокоэффективного утеплителя, гидро- и звукоизоляционного материала.

Уникальность и перспективность перлита состоит в том, что материал биологически и химически стойкий, инертный, долговечный и экологически безопасный. Вулканическое стекло подвергается высокой термообработке в шахтных печах, в результате чего оно вспучивается и превращается в пористый перлитовый песок белого или кремового цвета, в 10-12 раз превышающий свои первоначальные объемы.

Основные преимущества использования перлита в строительстве.

— отличные звукоизоляционные свойства (гранулы обладают высокой степенью звукопоглощения при низкой насыпной плотности – от 30 до 50 кг/м.куб.);
— высокие теплоизоляционные свойства (уровень теплопроводности на порядок ниже этого показателя в других материалах);
— огнеупорные свойства (широкий спектр рабочей температуры — от -200 градусов до +875 градусов, отсутствие горючих компонентов);
— влагопоглощающие свойства (отделка помещений влагоемким перлитовым материалом позволяет избежать чрезмерной сухости или сырости);
— «текучесть» (небольшой размер перлитовых гранул позволяет им равномерно заполнять пустоты);
— легкость (от 50 до 250 кг/м.куб.);
— экономичность и доступная цена;
— неограниченный срок годности и использования (сохраняет свои ценные свойства, не сжимается и не оседает, не подвержен процессам гниения и разложения, не способствует размножению вредителей и бактерий).

Область применения перлита, который нередко называют «легким жемчугом», невероятно широка. Продукт стал незаменимым в качестве долговечного тепло- и шумоизоляционного материала в зданиях и оборудовании, в качестве наполнителя в линолеумах, лакокрасочных материалах и легком бетоне. Учитывая дороговизну современных обогревающих энергоносителей, использование перлитового песка становится особенно ценным и приоритетным в наше время, ведь тепловые потери через стены могут быть огромными. Надежный утеплитель прекрасно зарекомендовал себя в области обустройства полов, стен, межэтажных перекрытий и чердаков.

Теплоизоляционные перлитовые штукатурные смеси и растворы.

Теплосберегающая перлитовая штукатурка популярна в сфере индивидуального строительства в отапливаемых и неотапливаемых пространствах. Трехсантиметровый слой теплоизоляционной смеси, нанесенный непосредственно на кирпич, дерево, бетон или металлическую сетку, равноценен кирпичной кладке толщиной в 15 см. Далее перлитовую смесь просто покрывают краской или оклеивают обоями.

Для наполнения пустот в стенах, блоках и кирпичах, а также для затирки швов и щелей можно использовать строительный раствор из вспученного перлита и цемента или извести/гипса. Кладка на такие растворы не создает так называемых «холодных мостов». Теплотехнические и прочностные характеристики перлитовых растворов внушают доверие: средняя плотность равна 650 кг/м.куб., степень теплопроводности — 0,2 Вт/м*К. Состав раствора по своим свойствам близок к характеристикам легковесного кирпича или ячеистого пенобетона. Перлитоцементный раствор, замешанный в соотношении 1:4, теплее обычного раствора из цемента и песка в 8 раз, а его звукоизоляционные свойства превышают характеристики кирпича в 1,5 раза. Для дополнительной гидроизоляции стен из газобетона прибегают к использованию гидрофобных перлитоцементных штукатурок.

Довольно распространенным теплоизоляционным материалом сегодня считается и раствор из перлитового песка, минеральных, асбестовых, целлюлозных добавок и натуральных хлопковых и шелковых отходов. Для армирования штукатурного перлитового раствора используют специальные добавки в виде стеклянных и целлюлозных волокон длиной 1 сантиметр.

Теплоизоляционные перлитовые засыпки.

Основную роль в эффективности перлитовых сухих засыпок играет «текучесть» материала, благодаря которой не возникает трудностей с заполнением всех полостей. А благодаря превосходным теплозащитным свойствам вспученного перлитового песка толщина теплоизоляционной засыпки может быть в два-три раза меньше своего керамзитового аналога. К тому же, ее выгодно отличают от других засыпок такие уникальные качества, как долговечность, негорючесть, шумоизоляция, экологическая безопасность, отсутствие вредителей и неподверженность гниению. Перлитовую засыпку успешно используют для качественного утепления полов и потолков в зданиях, для изоляции стен из каркасных и деревянных конструкций. Огнестойкий и химически инертный перлит нашел свое применение и в области изоляции дымоходов. В процессе строительства засыпкой заполняется пространство между внутренней дымовой трубой и наружным корпусом дымохода. Перед началом монтажа подоконников перлитовым песком тщательно засыпают пустоты под оконными и дверными проемами.

Гранулами перлитового песка заполняют послойно полости между облицовочной и несущей кладками. Объемная насыпная масса засыпки должна составлять от 60 до 100 кг/м.куб. При возведении теплых наклонных крыш вспученный перлит засыпается в пространство между обшивкой и обрешеткой. При обнаружении рабочего разрыва изоляции также приходит на помощь сухая перлитовая засыпка в качестве гидро- или теплоизоляционной прокладки. Применение негорючего гидрофобного перлитового песка препятствует попаданию влаги во внутренние перегородки стен.

Гидрофобными перлитовыми гранулами диаметром 6 мм. утепляют монолитные полы с твердым покрытием. На основу засыпается перлит, который разравнивается рейками с таким расчетом, чтобы толщина засыпки превышала предусмотренную толщину на 20 процентов. Трубы утапливают в слое сыпучего перлита. Затем поверхность перекрывают плитами и укладывают монолитное покрытие. Несущая способность теплоизоляционной засыпки увеличится, если гранулы вспученного перлита обработать воском.

Использование перлитовой засыпки при тепло- и шумоизоляции полов позволяет снизить шумовой уровень, выровнять пол и исключает вероятность возникновения коррозии в системе трубопроводов, расположенной в области пола. Для укрепления верхнего перлитового слоя он посыпается цементом и слегка увлажняется водой. Другой вариант укрепления – это покрытие засыпки диффузионно-открытым изоляционным материалом (высокопрочной крафт-бумагой, стекловолокном, древесно-волокнистой плитой).

Формованные теплоизоляционные изделия из перлита.

Формованные изделия из перлитового песка используются внутри и снаружи зданий, при перепланировке и в новом строительстве. Около 60 процентов вспученного перлита идет на изготовление формованных изделий с добавлением цемента, гипса, синтетической смолы, битума или жидкого стекла в качестве связующего компонента.

Перлитоцементные плиты нашли свое применение в сфере теплоизоляции жилых зданий, промышленных сооружений и оборудования с температурой изолируемой поверхности до 600 градусов. Их также успешно используют в противопожарных целях в деревянных и железобетонных конструкциях.

Перлитосодержащий кирпич известен как декоративный и теплоизоляционный материал и применяется для внутренней и внешней отделки строений. Средняя теплопроводность кирпича составляет 0,176 Вт/м*К.

Асбоперлитоцементные изделия с распушенным асбестом эффективно изолируют промышленное оборудование с температурой изолируемой поверхности до 600 градусов.

Силикатно-перлитовые изделия используют в теплоизоляции трубопроводов и промышленных поверхностей с температурой до 900 градусов. Мелкие частицы перлитового песка прессуются с известково-шлаковым, известково-песчаным или известково-зольным связующим. Средняя теплопроводность материала равна 0,239 Вт/м*К.

Битумоперлитные изделия востребованы в строительстве при утеплении, гидро- и пароизоляции совмещенных кровельных конструкций, холодильного оборудования. Модифицированный смолами битомуперлит повышает свою термостойкость до 190 градусов и укладывается при изоляции теплосетей. Его суточное влагопоглощение достигает 5 процентов.

Карбоперлитовые изделия обработаны углекислыми газами и состоят из вспученного перлита и извести в соотношении от 1:8 до 1:10. Материал используют для тепловой изоляции трубопроводов и электроэнергетического оборудования с температурой поверхности до 650 градусов.

Гипсоперлитовые изделия производят из вспученного перлита и строительного гипса в пропорциях 1:7 или 1:8 и рекомендованы в сфере теплоизоляции промышленного оборудования и газопроводов с температурой поверхности до 600 градусов.

Перлитобетонные блоки размером в 3-4 кирпича состоят из перлитового песка и связующих элементов: песка, воды и портландцемента. Материал не подвержен расслоению, не требует уплотнения и широко используется в индивидуальном строительстве, для тепло- и шумоизоляции стяжек пола, для возведения теплосберегающих монолитных стен.

Базальто-перлитовые волокнистые изделия сравнительно недавно нашли свое применение в сфере теплоизоляции. В состав конструкционного материала входит вспученный перлитовый песок, базальтовое волокно и бентонитовая глина или портландцемент в качестве вяжущего компонента. Средняя теплопроводность таких изделий равна 0,040 Вт/м*К.

Пластперлитовые теплоизоляционные блоки, полученные на основе кумароновой и формальдегидной смол, отличаются особой прочностью, влагостойкостью и низким водопоглощением. Средняя теплопроводность плит составляет 0,07 Вт/м*К.

Перлитовые кирпичи, плиты и блоки могут быть сформованы по технологии пресса или литья в рельефных формах, а также посредством вибрирования или выдавливания в стальных и деревянных формах.
