Как сделать автохолодильник своими руками

Холодильник в машину своими руками (3 варианта, фото, пошагово)

Вариант №1. Пассивный автотермос своими руками

Не знаю правильно ли выбрал раздел, но решил, что здесь эта тема будет к месту. Предлагаю всем делиться здесь своим опытом HOME MADE.

Сам хочу поделиться с одноклубниками опытом постройки самодельного, мобильно-походного холодильника. Вещь очень нужная, для поездок на природу и на море, естественно.

В этом году обязательно поедем на море. «Тормозок» и напитки, чтобы не испортились, лучше держать в холоде. А для этого нужен холодильник. Купить автохолодильник от прикуривателя за 4500 р. мне не даёт «жаба». Поэтому, ещё для старой машины, было решено сделать новый, капитальный холодильник с «аккумуляторами холода» в виде замороженных полторашек с водой. Старый холодильник из упаковочного картона прослужил 3 поездки на юг, и был безжалостно выкинут на помойку (фотку прикрепил внизу (не помойки а холодильника)).

Итак, что и как делалось. Размер холодильника был выбран 400*400*300 мм, исходя из размеров багажника в прежней машине (слишком большой занимал бы много места, и некуда было бы ложить вещи).

Утеплять, а точнее теплоизолировать, решил вспененным утеплителем с фольгой с одной стороны, толщиной 10 мм. Ширина 1,2 м, длинна 1 м. Цена на сегодня 90 р/1м.

Материалом корпуса послужили отходы нашего мебельного производства – МДФ (или, если понятнее, ДВП) толщиной 10 мм. Куплены 2 алюминиевых уголка 15*15 мм за 120 р. за оба. Также куплены вытяжные заклёпки 4*16 (100 шт. – 50 р.) и 2 мебельных барных петли по 30 р. каждая. Вот и все расходы – 295 р. Инструменты и оборудование позаимствованы на работе (где холодильник и собирался).

Отрезая по месту уголки, потихоньку начинаем собирать короб будущего холодильника.

В результате «титанических» трудов получился вот такой симпатичный ящичек.

На крышку ящика я поставил защёлкивающийся замок и складывающуюся ручку из проволоки. Чтобы готовый холодильник вместе с упакованной едой можно было переносить в руке. А то он, набитый водой и едой, становится ну очень тяжёлым! Но, как говорится, своя ноша не тянет…

Теперь приступаем к оклейке ящика изнутри утеплителем. Я решил, что дно и крышка будут оклеены в 2 слоя утеплителя, а стенки в 1 слой. Для приклейки использовал «жидкие гвозди». Намазав заготовку утеплителя «гвоздями», приклеивал её к стенке и придавливал грузом. Приклеивалось хорошо, пробовал потом оторвать – приклеенный уплотнитель не поддался.

В результате, через 3 дня работы в свободное от основной работы время (которого бывает не так уж много), получился вот такой симпатичный холодильник с откидной верхней крышкой на защёлке.

В углы или на дно будут закрепляться или укладываться 4 полтора литровых бутылки с водой, либо 6-8 поллитровых, предварительно замороженных в морозилке. Можно использовать минеральную воду, холодненькая, да с газом, в жару ух как бодрит. Минералку лучше брать поллитровую, этот объём наиболее практичный. Бутылки наливаются водой не полными, иначе, когда вода замёрзнет, лёд расширится и порвёт бутылку, и продукты будут плавать в оттаявшей воде. Для экономии места в холодильнике можно купить в магазине фирменный «аккумулятор холода» — это специальные пакеты или плоские коробочки с жидкостью внутри, которые используются вместо бутылок (один большой стоит примерно 120-150р.). Только бутылки то с родниковой водой у нас бесплатные! И даже когда вода в них начинает таять (а это где-то через сутки), её можно использовать для холодного умывания или питья.

Используя предыдущий, картонный холодильник, продукты и напитки не съеденные и не выпитые по дороге, доезжали до моря холодными. В новом холодильнике на море мы привозили даже наш ещё лёд, он полностью не растаивал! Этот холодильник можно использовать и как табуретку. Красить специально не стал, чтобы было видно если с МДФ что-то случится (например, если начнёт коробиться от воды). Холодильником полностью доволен, он оправдал время и небольшие деньги затраченные на его изготовление. А пользы от него уж очень много.

Автор: Radist

Вариант №2. Пассивный автотермос своими руками

Сразу скажу , что этот термос автохолодильник придумал мой друг Валера!! За что мы ему очень благодарны. Живет на юге, жарко у нас, поэтому автохолодильников для продуктов на отдыхе катастрофически не хватает, особенно если выезжаем большой компанией. Валера такой термос- автохолодильник своими руками сделал несколько лет назад, вот и решился сделать подобное.

Итого, купив ящик для детский игрушек — 350 рублей, 2 листа пенопласта 2х50 рублей=100, 2 два мотка металлизированного скотча 2х100+200, клей универсальный 80 рублей, Пена монтажная 120 рублей ИТОГО 850 рублей и 2,5 часов моего драгоценного времени.

Через двое суток компотик из термоса на косе Должанской , за бортом около 40 градусов, полет нормальный:

Вариант №3. Активный холодильник на элементе Пельтье своими руками

Расходники:
1) Элемент пельтье (применялись редко для охлаждения компьютерных процессоров)
http://www.ebay.com.au/sch/Industrial-/170769/i.html?_nkw=Peltier&_catref=1&_fln=1&_trksid=p3286.c0.m282
http://ru.wikipedia.org/wiki/Элемент_Пельтье
2) Старый бокс ESKY
3) Пара радиаторов от компов
3) Провод и хреновина в прикуриватель.

Прелюдия:
Как то скучным вечером, нежно складывал компьютерные драгоценности с одного места в другое.
Волею судеб, в одной руке оказались элементы Пельтье, в другой радиаторы. И надо же было случиться провидению, на глаза попалась старая ESKY.

В общем, после пивняка пришла в голову шальная мысль. Забубенить холодильник из компьютерного хлама.

Были взяты два радиатора, высверлены отверстия. В ESKY сделал дырень для радиатора. Всё скрутил болтами и получилось то, что получилось. Снаружи установлен кулер от процессора, с внутренней стороны естественная конвекция.

Плюсы = 1) это работает.
Минусы= 2) один элемент маловат. 3) прикуриватель греется. 4) При работе элемент не только перемещает тепло с внутренней стороны — наружу, но и вырабатывает сам тепло. То есть, (предположим) при падении температуры внутреннего радиатора на два градуса, температура внешнего радиатора увеличивается на четыре, пять градусов.
. что то ещё было, сейчас невспомню.

Выводы:
Элементы следует располагать на крышке (легче монтировать, холод сам опустится).
Элементов надо несколько, для хоть какого то охлаждения.
Использовать либо «крокодилы», либо Т-образные розетки. У прикуривателя площадь маловата для этого (от чего и происходит нагрев).
Радиаторы нужны гораздо меньшего размера (2/3 надо спилить однозначно), использовать моноблок более тонкий, и более широкий (а если ещё и медь . ). Ну я там использовал то что попалось, собсна.

В общем. Это был пилотный проект, тоже будет всё допиливатся в дальнейшем для ёмкости.

Автор: Eldar

Совет: Следует совместить эффективность автотермоса и элементов Пельтье вместо или в дополнение к аккумуляторам холода.

Автохолодильник своими руками

Нежелание питаться всухомятку во время длительных путешествий на автомобиле оправдывает популярность использования автомобильного охлаждающего оборудования. Его можно купить или с целью экономии сделать самому. Сборка автохолодильника своими руками требует технической подготовки, навыков, понимания принципа действия хладотехники.

Создание холодильника для автомобиля отличается трудоемкостью, затратностью, но имеет ряд общих принципов. Планируя постройку изделия, вы должны:

посчитать расходы;
решить, насколько вы хотите охлаждать продукты;
подобрать тип агрегата, зависящий от:
- длительности ваших поездок;
- количества продуктов;
- температуры за бортом;
- энергопотребления оборудования и емкости аккумулятора автомобиля.
Монтаж холодильника делится на три этапа:
1. Постройка корпуса.
2. Изготовление охлаждающих элементов, зависящих от вида оборудования. В авто используют холодильники:
  - компрессорные;
  - абсорбционные;
  - термоэлектрические;
  - сумки-холодильники.
3. Выбор электропровода и подключение агрегата.
Рассмотрим некоторые типы холодильников для автомобиля подробнее.

На элементах Пельтье

Относится к термоэлектрическому типу оборудования. Элемент Пельтье, положенный в основу системы охлаждения, использует принцип разницы температур верхней (нагретой) и нижней (охлажденной) частей. Устройство передает тепло из камеры наружу. Эффективность работы оборудования зависит от температуры воздуха вокруг, эффективности термоизоляции корпуса, объема камеры.

Изготовление автохолодильника своими руками на элементах Пельтье оправдано экономией денег и универсальностью оборудования. Его можно подключать к штатной системе авто 12В, сети переменного тока 220В. Первый вариант не требует монтажа дополнительных блоков питания, вентиляторов, обойдется значительно дешевле.

Достоинства холодильника Пельтье:
- небольшие размеры и вес;
- простота использования;
- долговечность;
- экономная эксплуатация;
- постоянное поддержание температурного режима.
- охлаждение воздуха на 10-15 градусов ниже температуры окружающей среды;
- для достижения заданных параметров охлаждения требуется более одного часа.
Компрессорный

Это металлическая морозильная камера с термоизоляцией, оснащенная компрессором и испарителем. Принцип действия похож на работу традиционного домашнего агрегата. Жидкий хладагент становится газом в испарителе, забирает тепло. С помощью компрессора вещество удаляется, конденсируется, снова становится жидкостью под давлением.

Преимущества сборки автохолодильника компрессорного своими руками:
- экономия. Промышленные аналоги техники дорого стоят;
- охлаждение продуктов до 18°С градусов мороза;
- быстрое достижение нужных характеристик холода внутри камеры;
- экономичность;
- вместительность;
- универсальность.
Водители часто отказываются от изготовления охлаждающего оборудования, работающего по этому принципу, но выбор типа на основании цены ошибочен. Если вам достаточно иметь рядом прохладную бутылку воды, можно довольствоваться недорогими вариантами. Когда нужно везти быстро портящиеся продукты, детское питание или предстоит долгий переезд, лучше использовать компрессор.

Сравнительный анализ типов автомобильных холодильников позволяет сделать вывод, что наиболее оптимальным вариантом являются компрессорные устройства. Хотя они дороже термоэлектрических. Это компенсируется эффективностью работы, экономичностью и возможностью замораживать продукты, независимо от жары на улице. Абсорбционные системы обходятся так же, как компрессорные. Однако уступают по степени охлаждения.

Как самому сделать нормальный компрессорный автохолодильник

Короче, увидел тут в одном из сообществ вопрос про то как бюджетно сделать холодильник в авто и решил описать свой опыт в холодильникостроении.

Как обычно, сначала вводная — почему именно компрессорный и почему не купить готовый.
Я путешествую с семьей. У меня есть маленькие дети. Детей нужно кормить свежей молочкой и не только, иначе у них будут болеть животы 🙂
Если кто-то думает, что термоэлектрический холодильник справится с мегазадачей хранения набора детских продуктов в путешествии — он ошибается. Термоэлектрические холодильники работают на эффекте плацебо и на заранее замороженных в морозилке аккумуляторах холода. Газовые холодильники не рассматриваются по причине концептуальной несовместимости епамобиля с газом. Газа в епамобиле нет и никогда не будет. Холодильников, работающих на бензине я лично не встречал. Поэтому остается одно — мутить полноценный компрессорный холодильник. Для начала как любой кроильщик я попробовал купить готовый 🙂
А именно, взял 220В самый мелкий из имевшихся в продаже холодильник и переделал его таким образом, чтобы загрузка продуктов осуществлялась сверху, как и положено автохолодильнику. Выглядело это примерно так:

Включал я его от 1500 Вт инвертора.
И не верьте тем кто будет рассказывать что обычный холодильник долго не проработает в движущейся машине. Проработает, никуда он не денется. Особенно если его не наклонять. Но я, понятное дело, однажды пренебрег этим простым правилом, разместив его не в багажнике, а на переднем пасс. сиденье. Там он был сильно наклонен. И он таки сломался — компрессор заклинил. Чинить его не было смысла, дешевле на тот момент было купить новый 🙂
На этом мой опыт общения со стандартными холодильниками закончился и я переключился на думки как бы чо еще замутить, с учетом выявленных в процессе эксплуатации неудобств.
Кстати, что за неудобства забыл рассказать.
1) низкий КПД системы с большим инвертором. Фактически, большой инвертор нужен только на момент запуска компрессора, потом он не нужен уже, хватило бы гораздо более мелкого.
2) Стандартные габариты не позволяют впихнуть стандартный холодильник в неиспользуемое пространство сложной конфигурации, например в ногах переднего пассажира — наоборот, приходится жертвовать на холодильник драгоценное пространство в багажнике.

Короче говоря, начался поиск решения. Смотрел разные специализированные автохолодильники. Но там либо ценники, либо габариты были явно неадекватные 🙂
Думал даже делать холодильник, встроенный в обшивку в багажнике, как на каких-то моделях японских внедорожников, включенный в общую систему с кондиционерами 🙂
Но вовремя отказался от этой дурацкой затеи, ибо нафик мне холодильник который работает только вместе с мотором. (Кстати сказать, на тот момент я уже сделал себе в машину охлаждаемый бокс для напитковохлаждаемый бокс для напитков работающий именно от кондиционерного воздуха 🙂 )
И вдруг, совершенно случайно, я встретил упоминание о том, что существуют специальные компрессорные холодильные модули для термоящиков на фурах 🙂
indel B ur35
И я понял — это то, о чем я мечтал всю сознательную жизнь 🙂

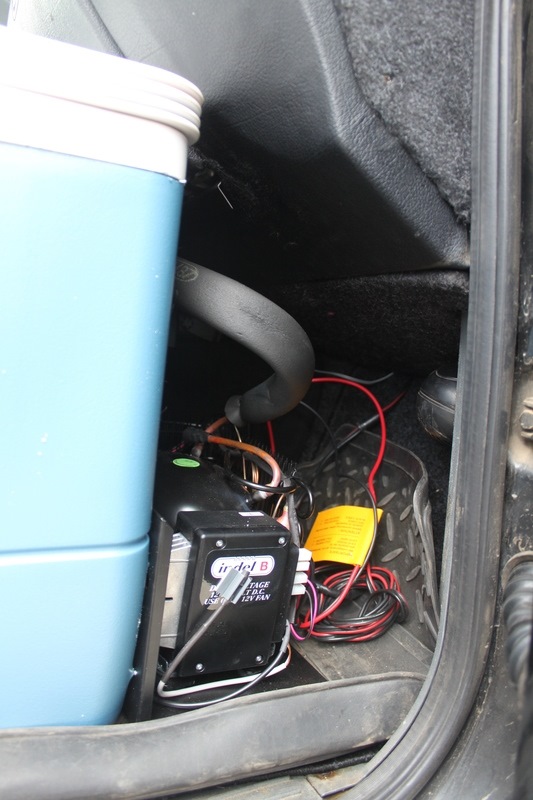

Работает от 12 В (не нужен инвертор), специальный автомобильный компрессор данффосс со встроенным инвертором, не сильно чувствительный к тряске — о чем еще можно мечтать? 🙂

и ценник — на тот момент около 17 тыр показался мне вполне адекватным 🙂

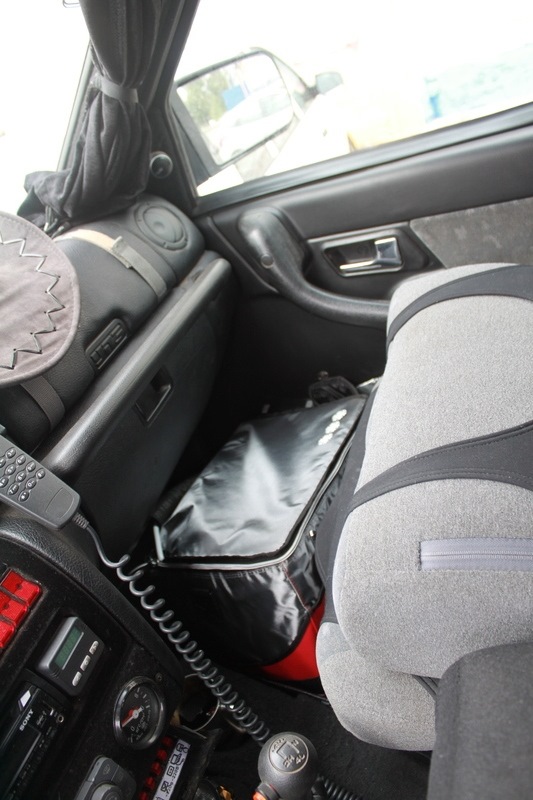

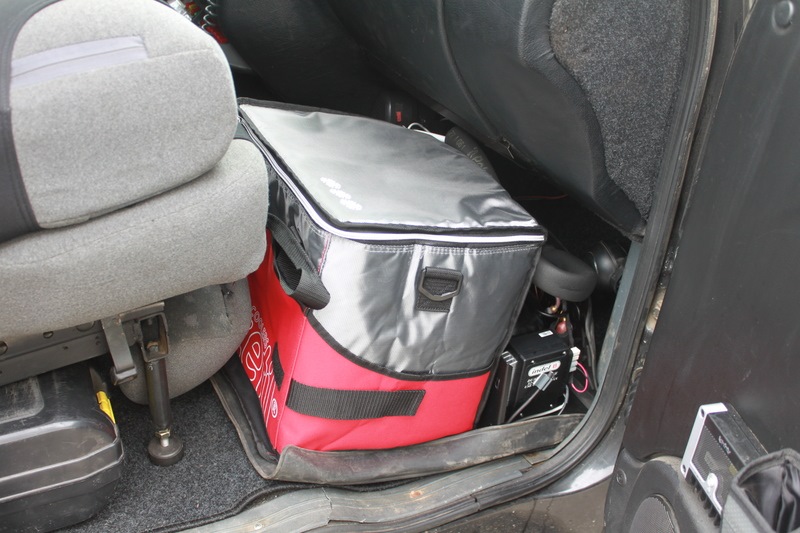

Короче говоря, я его приобрел и сразу же испытал, использовав в качестве охлаждаемой емкости термосумку. Выглядело это так:

Судя по результатам наблюдений, данный холодильный модуль способен заморозить воду, даже если будет работать на емкость вдвое-втрое большего размера. Но так как у меня места под большую емкость нет и не предвидится, в качестве окончательного решения я замутил в итоге такую вот конструкцию :

которое откидывается и защелкивается на место после установки.

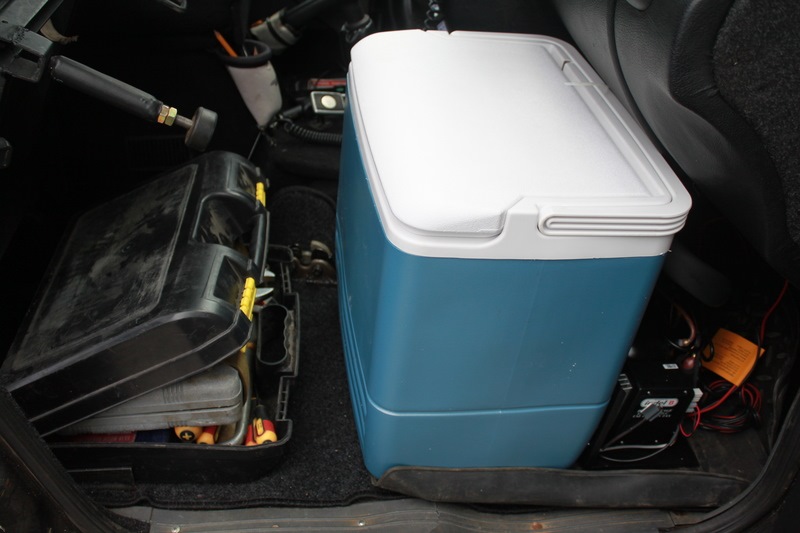

надо отметить, что в текущем виде мой холодильник не влезет в ноги к стоковому патрокреслу — имейте это ввиду при подборе емкостей.

Подытоживая все вышесказанное : если что-то хочешь сделать хорошо, сделай сам 🙂
Нормальных автохолодильников в заводском исполнении не существует 🙂 и это не сферический конь в вакууме. Покупать автохолодильник, который потом занимает полмашины (как это часто видим на фотках салонов машин продвинутых немецких автопутешественников) — бред. Они даже багажники свои строят с тем расчетом, чтоб холодильником хоть как-то можно было пользоваться 🙂 Типа он у них выезжает на полметра назад, вперед и во все стороны 🙂

короче говоря, всем бобра и свежих продуктов 🙂

Как сделать автохолодильник своими руками: 3 этапа

Для пикника и поездки к морю не помешает запастись хорошими и сытными продуктами питания. Чтобы не ограничиваться стандартным набором туриста из консервов и сухарей, заполните вкусностями автохолодильник. Он сделает реальным благом мечту о прохладительных напитках в самую жару. Как сделать этот практичный и компактный агрегат своими руками, мы расскажем в статье.

Плюсы и минусы самодельного автохолодильника

Автомобильный холодильник, созданный собственноручно, имеет массу достоинств.

Достоинства

Недостатки

Сравнительная дешевизна. Чтобы изготовить агрегат своими руками, можно использовать подручные средства и материалы. Благодаря этому стоимость холодильника для автомобиля будет минимальной.

Необходимость затратить некоторое количество времени для создания агрегата.

Экономичность — ему не понадобится много энергии. Работает устройство тогда, когда необходимо владельцу, что исключает траты ресурса вхолостую.

Чтобы изготовить автохолодильник, потребуется иметь некоторые навыки.

Компактность. Можете изготовить агрегат, отлично помещающийся в небольшом легковом автомобильчике.

Пожаро- и электробезопасность.

Универсальность. Агрегат может работать в автономном режиме. Это исключает риск отключения от питания во время остановки транспортного средства.

Совет: хотите пользоваться преимуществами автохолодильника, однако не имеете желания и умений, чтобы мастерить его? Всегда можно купить автохолодильник требуемого объема в магазине MOYO.UA!

Этап первый: Создаем корпус автохолодильника

Прежде, чем приступить к изготовлению корпуса, определитесь с целями будущего агрегата:
- Если запланирована непродолжительная поездка, соорудите автохолодильник из фанерного ящика, фольги и листов пенопласта. Можно взять другой теплоизолирующий материал. Автономные хладагенты помогут создать и поддерживать нужную температуру.
- Для продолжительного отдыха вдали от благ цивилизации с гаджетами и электричеством, нужно оснастить самодельный автохолодильник, отдельным охладительным модулем. На его конструкции мы остановимся подробнее.
Для создания ящика берется фанера, стойкая к воздействию влаги. Снаружи стенки проклеиваются слоем дермантинового материала. С внутренней стороны корпуса будущего агрегата плотно укладывается материал с теплоизоляционными свойствами. Это, например, пенопласт, пенополиуретан, пенополистирол.

Слой теплоизоляции для холодильника объемом в 40 литров составляет порядка 2 сантиметров. Внутрь большого ящика со слоем утеплителя на внутренней поверхности помещается ящик поменьше, который используется для хранения продуктов. Объем “вкладки” должен соответствовать вашим потребностям. Оптимально подойдет для этого пластиковая емкость, в которую помещается двухлитровая бутылка воды, или другая посуда для хранения, которую планируете использовать транспортировки продуктов.

Совет: слой теплоизоляции должен быть как можно более плотным. Это обеспечит должное качество поддержания холода. Следите за тем, чтобы между теплоизоляционным материалом не было зазоров, сквозь которые может просачиваться теплый воздух.

Этап второй: Изготовление охладителя

Чтобы аппарат сохранял холод сутки там, где нет возможности использовать стационарный холодильник, работающий от сети, хватит хладоэлементов, установленных в ящик. Если планируете более длительный рейд, уделите созданию охладителя больше времени и вдохновения.

В качестве источника холода могут использоваться:
- Селитра;
- Элементы Пельтье.
Расскажем подробнее, как использовать каждое из описанных веществ.

Селитра, растворяясь в воде, выделяет холод. Создавая хладоэлементы на ее основе, заполните на 40 % бутылки, и добавляйте по необходимости воду.

Для создания хладоэлементов “длительного действия” предварительно заморозьте в морозилке бутылку, наполовину заполненную водой, и только потом насыпьте в нее селитры.

Совет: если используете для охлаждения смесь воды и селитры, побеспокойтесь о безопасности окружающей среды! Концентрация для охлаждения, является слишком значительной для растений и водоемов. Слив отработанной жидкости способен травмировать корневую систему растений. Хотите вылить нагретую воду? Без проблем! Только предварительно хорошенько разведите ее хотя бы в складной туристической посуде!

Элементы Пельтье также часто применяются для того, чтобы создать холод в агрегате. Мощность этих деталей размерами 40х40 милиметров, основанных на термоэлектрике, составляет 50 Вт. Количество элементов подбирается исходя из индивидуальных габаритов. В среднем хватит одного термоэлемента на каждые 10 литров объема внутренней камеры автохолодильника.

Элементы склеивают термопастой, герметизируют, изолируют. Хладоэлемент вставляют в заднюю стенку автохолодильника и закрепляют батарею, подобную той, что применяют в кулерах компьютерной техники.

Для усиления эффективности с внешней стороны устанавливают вентилятор — он поможет поддерживать разницу температур порядка 20 градусов. Это, конечно, меньше, чем в стационарных морозильных камерах, но все-таки кое-что.

Работа автохолодильника с элементами Пельтье потребует значительного расхода топлива — примерно 0,5 литра бензина в час. При этом коэффициент полезного действия устройства является невысоким.

Этап третий: Выбор провода и подключение автохолодильника

Подключают автомобильный холодильник проводами автомобильной проводки, длина которых не должна превышать 2 метров. Если если создаете универсальный агрегат, лучше взять удлинитель.

Выбор сечения зависит от конкретных размеров агрегата и потребляемой мощности. Для описанного выше агрегата емкостью 50 литров с 5-ю элементами Пельтье пригодится кабель со стандартным сечением. Его можно подсоединять напрямую, через клеммы в 220 вольт, или в 12-ваттный прикуриватель.

Чтобы соорудить универсальный агрегат, потребуются дополнительные вложения, ведь установка встроенных блоков влетает в копеечку. Применение штатной системы, которой оснащено транспортное средство, повышает экономичность устройства. Приобретите штатный разъем, используя прикуриватель как источник питания, и установите его на провод от элементов Пельтье.
Выбирая, как подключить автохолодильник, проанализируйте свои планы относительно его использования.

Переносному холодильнику на даче хватит питания от розетки. Модификация автохолодильника в любом случае обойдется дешевле, чем приобретение нового агрегата.

Совет: неохота «играться» со сборкой автохолодильника, однако нет средств на приобретение агрегата? Купите необходимую технику в кредит!

Самостоятельно создать автомобильный холодильник можно, если есть желание и должный уровень мастерства. Для этого нужно запастись терпением и основательно подойти к делу. В результате привезете с рыбалки богатый улов даже жарким летом!
Видео о том, как создать автохолодильник, смотрите здесь.
