Базовая система звукоизоляции под натяжной потолок
Основой для данной системы служит: мат ТермоЗвукоИзол (ТЗИ) .
Системы под натяжной потолок предназначены для случаев, когда звукоизоляция необходима, но возможности опустить конструкцию потолка нет. Данная система является самой бюджетной в линейке, что позволяет добавить защиту от посторонних звуков во время ремонта, практически не увеличивая смету.
1. Сначала необходимо подготовить поверхность:
1.1 обеспылить ее;
1.2 выполнить разводку электрики;
1.3 вывести провод под электровыводы с запасом не менее 40 см.
2. Начинаем с мата Термозвукоизол. Материал необходимо нарезать в размер от стены до стены.
3. ТЗИ приклеиваем на клей Баутгер. Клей довольно мощный, поэтому наносим его на основание (потолок), даем ему пару минут подсохнуть и клеим полосу. Разглаживаем мат от центра к краям (материал по клею не скользит) и стараемся расположить полосу параллельно стене. Аккуратно подрезаем углы. Следующую полосу клеим, делая нахлест 5-10 см на предыдущую.
4. Первый слой готов, переходим к монтажу деревянных реек. Сначала устанавливаем их по периметру. Внутри комнаты выбираем удобное направление и располагаем ровные ряды реек с шагом не более 100 см.
5. Следующий слой – это снова мат ТермоЗвукоИзол. Повторяем процедуру с нарезанием мата в размер, но теперь мы будем не клеить, а прикручивать его к деревянным рейкам (можно это сделать мебельным степлером). Закрепив один край, слегка натягиваем материал и крепим его в следующий ряд планок. Повторяем те же действия, пока не достигнем противоположной стены.
6. В завершенном виде конструкция представляет собой 2 слоя мата ТЗИ с воздушной прослойкой между ними.
Звукоизоляция по системе «Базовая» закончена. Осталось установить натяжной потолок.
У нас получилась легкая звукоизоляция без потери полезного пространства.
Цель достигнута!
Звукоизоляция стены с применением каркаса под ГКЛ, ГВЛ
На всю поверхность стены — обязательно с заходом на потолок, пол и соседние стены – закрепить полотно ТермоЗвукоИзол скобами, «грибками», саморезами на стене, перехлестывая соседние полотна на 5-10 см между собой, не оставляя свободных промежутков.
Монтаж каркаса и звукопоглощающих материалов
Примечание: все элементы каркаса должны быть выполнены из стали не тоньше 0,7мм.
Направляющий профиль ПН 27х28 монтируется по периметру прямо на ТермоЗвукоИзол дюбель-гвоздями через шайбу из пористой резины так, чтобы потолочные профили ПП60х27 свободным концом вставлялись в проем профиля ПН 27х28.
Прямые подвесы монтируются через ТермоЗвукоИзол дюбель-гвоздями через шайбу из пористой резины так, чтобы в них можно было вставить профиля ПП60х27 с шагом 40см. Расстояние между прямыми подвесами вдоль профиля не должно превышать 50см.
На торчащие из стены концы прямых подвесов надеваются (начиная сверху) прошивные маты «БАЗАЛЬТИН» последовательно в два слоя. Для этого в БАЗАЛЬТИНЕ делаются прорези, через которые будут проходить концы прямых подвесов. После этого поверхность БАЗАЛЬТИНА закрывается пыленепроницаемым материалом ГЕОТЕКСТИЛЬ, который также надевается на торчащие концы прямых подвесов. После этого весь навешенный материал фиксируется в прямых подвесах спицами, по возможности уплотняя прошивные базальтовые маты до толщины 5см.
После этого начинается установка профилей ПП60х27 на расстоянии 5см от поверхности ТермоЗвукоИзол, уплотняя для этого предварительно заложенный БАЗАЛЬТИН. Одновременно с монтажем профилей ПП60х27 необходимо закладывать соединители одноуровневые (КРАБ»), так, чтобы каждый шов прикрепляемого впоследствии листового материала приходился на линию поперечного профиля. При этом нужно следить, чтобы отклонение поверхности профиля от плоскости всей решетки не превышало 1мм. Все элементы каркаса соединяются между собой саморезами с пресс-шайбой длинной 13мм.
Нужна консультация специалиста?
Заполните форму и наш специалист позвонит вам в ближайшее время и ответит на все вопросы.
Монтаж звукоизолирующей перегородки (пластины)
На поверхность профилей ПП60х27 специальным зубчатым шпателем наносится тонкий (около 0,5мм) слой заранее приготовленного двухкомпонентного уретанового герметика. После этого начинается монтаж листов ГВЛ или ГСП толщиной 12,5мм. Монтаж начинается с нижнего угла. При этом нужно следить, чтобы припуск полотна ТермоЗвукоИзол был равномерно сжат до толщины не более 9мм. Если угол между стеной и полом отличается от прямого, то необходимо подпилить лист пластины так, чтобы обеспечить эту равномерность. Лист ГВЛ или ГСП закрепляется на решетке из профилей ПП60х27 саморезами для ГКЛ длиной 25мм. Расстояние между саморезами не должно превышать 25см. Далее вплотную к первому листу монтируется следующий и т.д. Главное условие, которое необходимо соблюдать при монтаже – равномерное сжатие торцевого припуска полотна ТермоЗвукоИзол и отсутствие щелей более 1см между листами. Все стыки листов должны приходиться на середину профиля ПП60х27 с отклонением не более -5мм. Монтаж крайних листов должен производиться так, чтобы в первую очередь обеспечить сжатие припуска полотна ТермоЗвукоИзол.
После окончания монтажа первого слоя ЗвукоИзоляционной перегородки (пластины) припуск полотна ТермоЗвукоИзол обрезается малярным ножом вровень с плоскостью листа ГВЛ или ГСП.
Далее на образовавшуюся плоскость зубчатым шпателем наносится слой уретанового герметика, после чего начинается монтаж второго слоя ЗвукоИзоляционной перегородки (пластины) из влагостойкого ГКЛ толщиной 12,5мм. Листы устанавливаются с соблюдением следующих условий:
- Зазор между стеной (или полом, или потолком) должен быть примерно 5мм
- Зазор между листами ГКЛ должен быть не более 5мм
- Швы между листами ГКЛ не должны совпадать со швами в первом слое ЗИ пластины
- Швы между листами ГКЛ должны приходиться на профиля ПП60х27
Лист ГКЛ закрепляется на решетке из профилей ПП60х27 саморезами для ГКЛ длинной 35мм. Расстояние между саморезами не должно превышать 25см.
Монтаж подрозетников для установки электрических розеток и выключателей в ЗвукоИзоляционной перегородки (пластине)
Для того, чтобы установить подрозетник в ЗвукоИзоляционную конструкцию с соблюдением требований звукоизоляции (иначе пропадает смысл всей затеи), необходимо до монтажа первого слоя жесткой ЗвукоИзоляционной перегородки сделать утолщение из двух слоев ГВЛ или ГСП , проклеенных герметиком и скрепленными саморезами 35мм. Пластины утолщения должны выступать за пределы предполагаемых подрозетников не менее, чем на 5см. Провода подключения вводятся по центру предполагаемого подрозетника через просверленное отверстие соответствующего диаметра, после чего отверстие с проводами заполняется герметиком.
После этих подготовительных работ лист первого слоя ЗвукоИзоляционной перегородки монтируется в соответствии с п.3, поверх него монтируется лист второго слоя Звукоизоляционной перегородки, причем провод выводится через него в соответствующем месте. После установки обоих слоев жесткой перегородки для ЗвукоИзоляции коронкой для ГКЛ в ней вырезается углубление на два слоя (ГКЛ+ГВЛ) глубиной 25мм. У соответствующего подрозетника отрезается дно так, чтобы его стенка соответствовала глубине получившегося места и вклеивается на герметике в ЗвукоИзоляционную перегородку. В случае необходимости можно сделать еще дополнительные углубления для того, чтобы розетка или выключатель поместились на приготовленное место полностью.
Как заказать?
Прайс-лист на продукцию:
Звукоизоляция стен квартиры, дома, офиса
| Площадь монтажа | Цена, За 1 кв.м. | Примечание | |
|---|---|---|---|
| Дополнительная звукоизоляционная перегородка для квартиры, дома, офиса (ГКЛ+ГВЛ+ТЗИ+ Базальтовая изоляция) – толщина до 8 см | До 20 кв.м. | До 3100 р/кв.м. | В цену не включены: Финишная отделка, Дополнительные транспортные расходы, такелаж (без лифта) |
| Дополнительная звукоизоляционная перегородка для квартиры, дома (ГКЛ+ГВЛ+ТЗИ+ Базальтовая изоляция) – толщина до 8 см | От 20 до 70 кв.м. | До 2650 р/кв.м. | В цену не включены: Финишная отделка, Дополнительные транспортные расходы, такелаж (без лифта) |
| Дополнительная звукоизоляционная перегородка для квартиры, дома (ГКЛ+ГВЛ+ТЗИ+ Базальтовая изоляция) – толщина до 8 см | Свыше 70 кв.м. | До 2100 р/кв.м. | При составлении сметы с учетом комплекса выполняемых работ |
Устройство перегородок (со звукоизоляцией) в квартире, в доме, в офисе
В зависимости от вида конструкции и площади перегородки – от 3000 р/кв.м.
Устройство перегородок (со звукоизоляцией) в квартире, в доме, в офисе
| Площадь монтажа | Цена, За 1 кв.м. | Примечание | |
|---|---|---|---|
| Дополнительная звукоизоляционная для квартир (ГКЛ+ГВЛ+ТЗИ+ Базальтовая изоляция) – толщина до 8 см | До 20 кв.м. | До 3600 р/кв.м. | В цену не включены: Финишная отделка, Дополнительные транспортные расходы, такелаж (без лифта) |
| Дополнительная звукоизоляционная перегородка для квартиры, дома (ГКЛ+ГВЛ+ТЗИ+ Базальтовая изоляция) – толщина до 8 см | От 20 до 70 кв.м. | До 3150 р/кв.м. | В цену не включены: Финишная отделка, Дополнительные транспортные расходы, такелаж (без лифта) |
| Дополнительная звукоизоляционная перегородка для квартиры, дома (ГКЛ+ГВЛ+ТЗИ+ Базальтовая изоляция) – толщина до 8 см | Свыше 70 кв.м. | До 2600 р/кв.м. | При составлении сметы с учетом комплекса выполняемых работ |
Звукоизоляция полов. Выравнивающие полы из пенобетона, пеногипса (пеногипсобетона), звукоизоляция перекрытий
| Площадь укладки стяжки | Площадь монтажа | Цена, За 1 кв.м. | Примечание |
|---|---|---|---|
| Укладка стяжки площадью до 50 кв.м. (ГКЛ+ГВЛ+ТЗИ+ Базальтовая изоляция) – толщина до 8 см | 6см | 1450 | 1.Закупка и доставка материала 2. занос на этаж 3. установка звукоизоляции и виброизоляции 4. установка маяков 5. приготовление пеногипса (пеногипсобетона) 6. укладка пеногипса (пеногипсобетона) 7. выравнивание 8. финишное выглаживание |
| 10 см | 1600 | ||
| 15 см | 1740 | ||
| Укладка стяжки от 50 до 100 квм | 6 см | 1400 | |
| 10 см | 1540 | ||
| 15 см | 1480 | ||
| Укладка стяжки свыше 100 кв.м. | Цена зависит от тех же факторов, что и на малых площадях. В зависимости от перечня работ и толщины стяжки цена за 1 кв.м. стяжки (материал+работа) может начинаться от 750 р/кв.м. | ||
Кроме вышеуказанных работ по устройству стяжки можем предоставлять услугу «квалифицированный специалист», в которую входит:
- Подбор материалов для устройства стяжки по вашему заданию
- Закупка или рекомендации по закупке материалов для устройства стяжки
- Передача технологии по устройству стяжки из пеногипса (пеногипсобетона)
- Контроль за проведением работ рабочей силой ЗАКАЗЧИКА.
Услуга «квалифицированный специалист» позволяет ВАМ сэкономить в том случае, если ремонтные работы на Вашем объекте проводятся комплексно, а устройство стяжки со звукоизоляцией (или без нее) является только лишь одним из элементов работ.

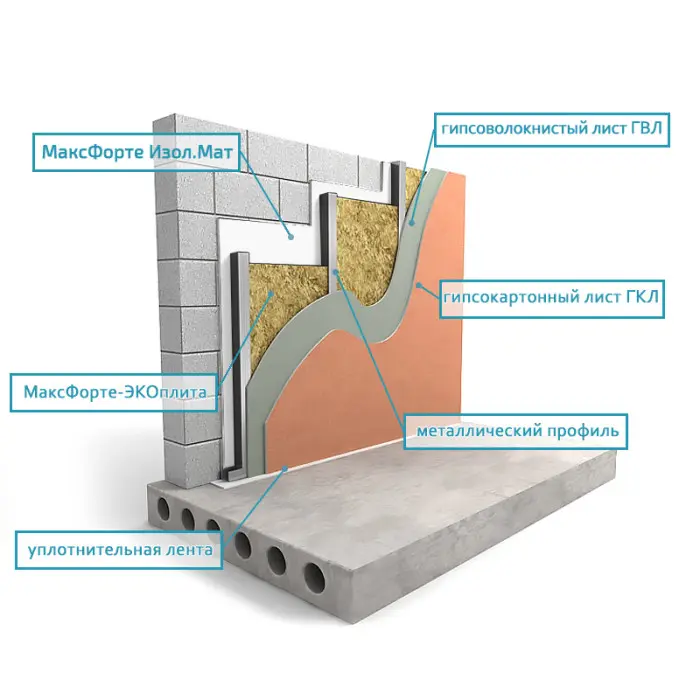

Стены: Каркас Базовый с Изол.Мат
Смета является примерной и носит информативный характер.
Расчет материалов указан с запасом 5% и округлён до целой упаковки.
ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ
МОНТАЖ ЗВУКОИЗОЛЯЦИИ
Площадь под расчет м²:
1. Звукопоглощающие материалы — (стоимость без скидки — )
2. Строительные материалы — (пескобетон, сетка, пленка, маяки и т.д.) (стоимость без скидки — )
Отправить расчет специалисту ?
Включать тех. карту
Комплект звукоизоляции является базового варианта из перечня Звукоизоляция стены от компании МаксФорте
Звукоизоляция стены займет 7-8 см.
Технологическая карта:
Шаг 1
Перед началом работ по звукоизоляции стены тщательно осмотрите стены на наличие трещин и простучите их для определения возможных внутренних пустот. Трещины необходимо расшить и заделать гипсовой штукатуркой или цементно-песчаным раствором (ЦПР). В местах пустот стену необходимо пробить для открытия доступа к пустоте и заполнить ее ЦПР. Просмотрите стыки между плитой стены и соседними поверхностями. В них также не должно оставаться щелей.
Шаг 2

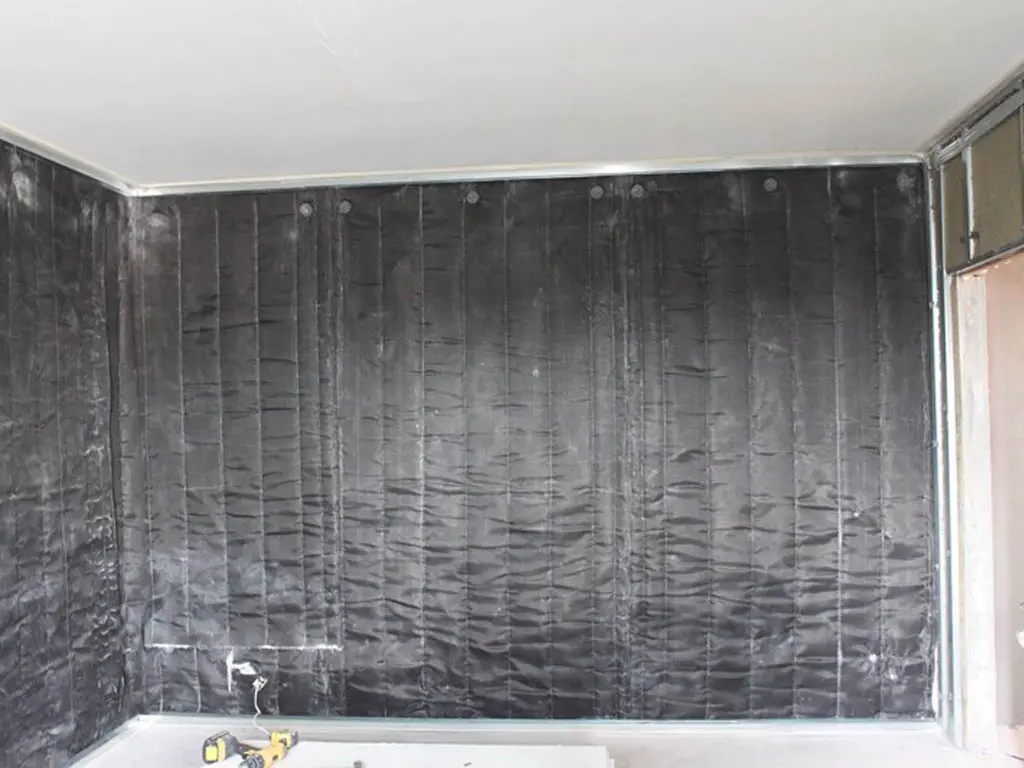

Приложить к изолируемой стене рулоны МаксФорте Изол.Мат и закрепить их сверху пластиковыми дюбель-грибами длиной 70 мм (по 3 грибка на полотно: два по краям, один по центру). Рулоны нужно укладывать внахлест на 4-5 см. Стыки между рулонами МаксФорте Изол.Мат заклеиваются монтажным скотчем с армированием.
Шаг 3

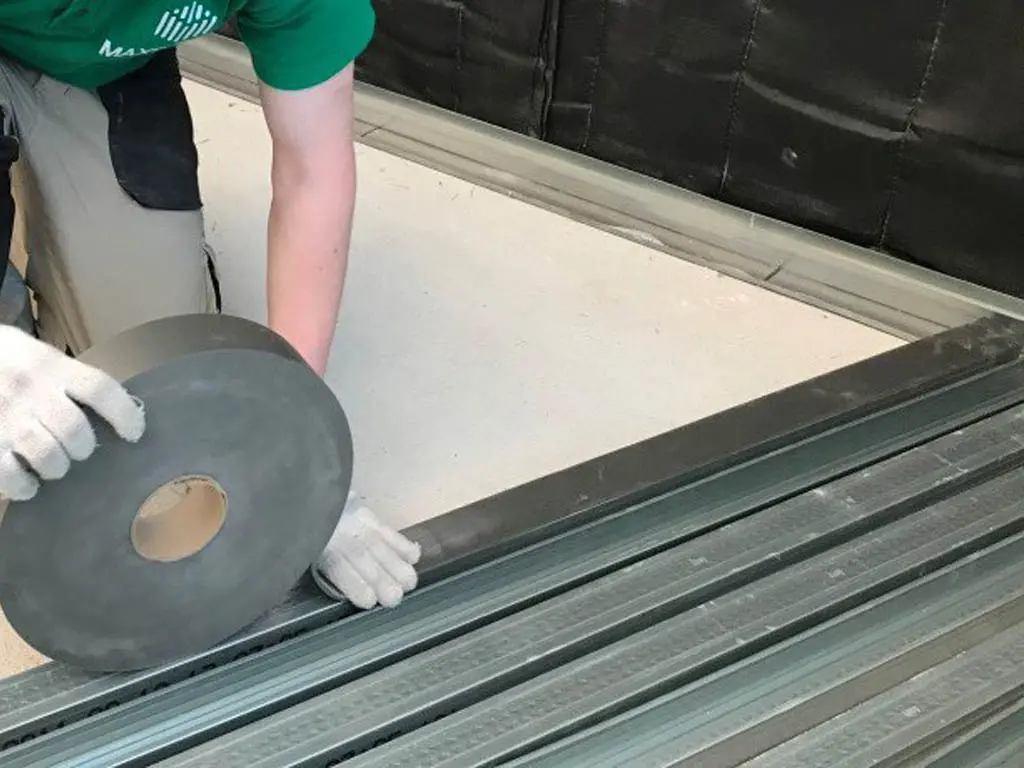

Осуществить монтаж каркаса обшивки на защищаемую стену с минимально возможным относом из элементов металлокаркаса КНАУФ ПС 50/50 мм согласно технологической карте фирмы КНАУФ. Направляющие элементы каркаса не должны жестко примыкать к полу и потолку. Под направляющие профили нужно положить демпфирующую ленту МаксФорте в два слоя
Важно! Стоечные профили металлокаркаса к стенам не крепятся: профиль устанавливается враспор между полом и потолком.
Оптимальное расстояние шага стояк металлокаркаса 600 мм. Для усиления каркаса (при ожидаемых нагрузках на будущую стену) можно монтировать сдвоенные стоечные профили, скрепленные между собой саморезами.
Шаг 4

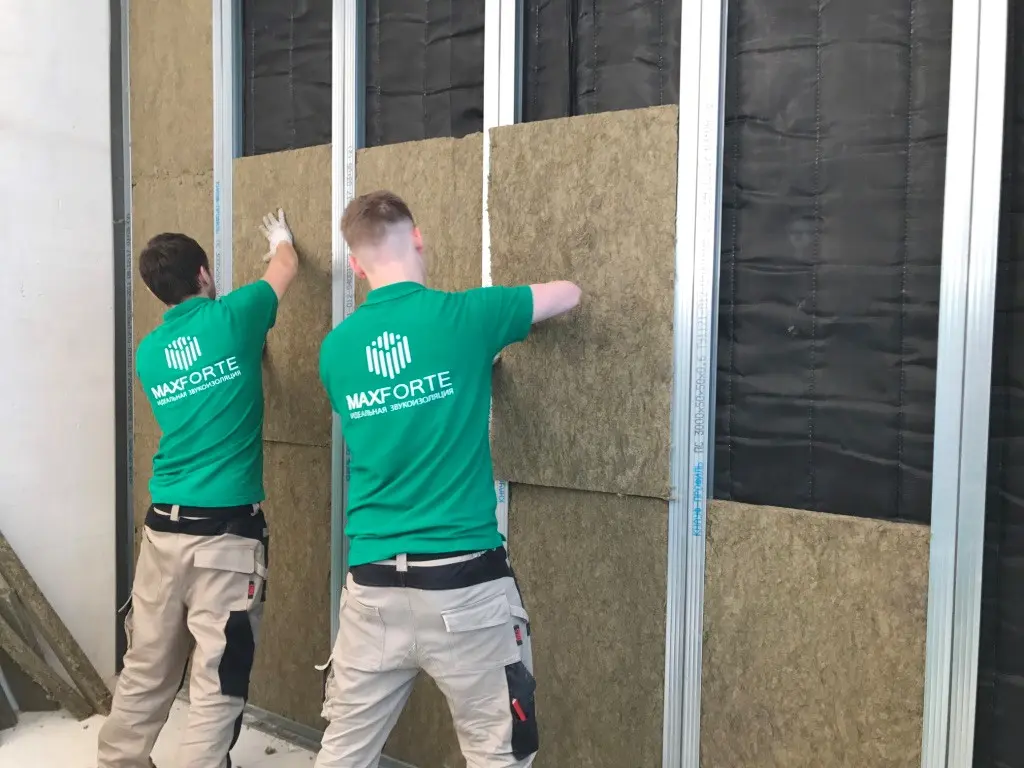

Плитами звукопоглощающего материала МаксФорте-ЭКОплита PRO плотно заполнить пространство между стойками металлокаркаса. Звукопоглощающие плиты и профиль КНАУФ имеют одинаковую толщину 50 мм
Шаг 5

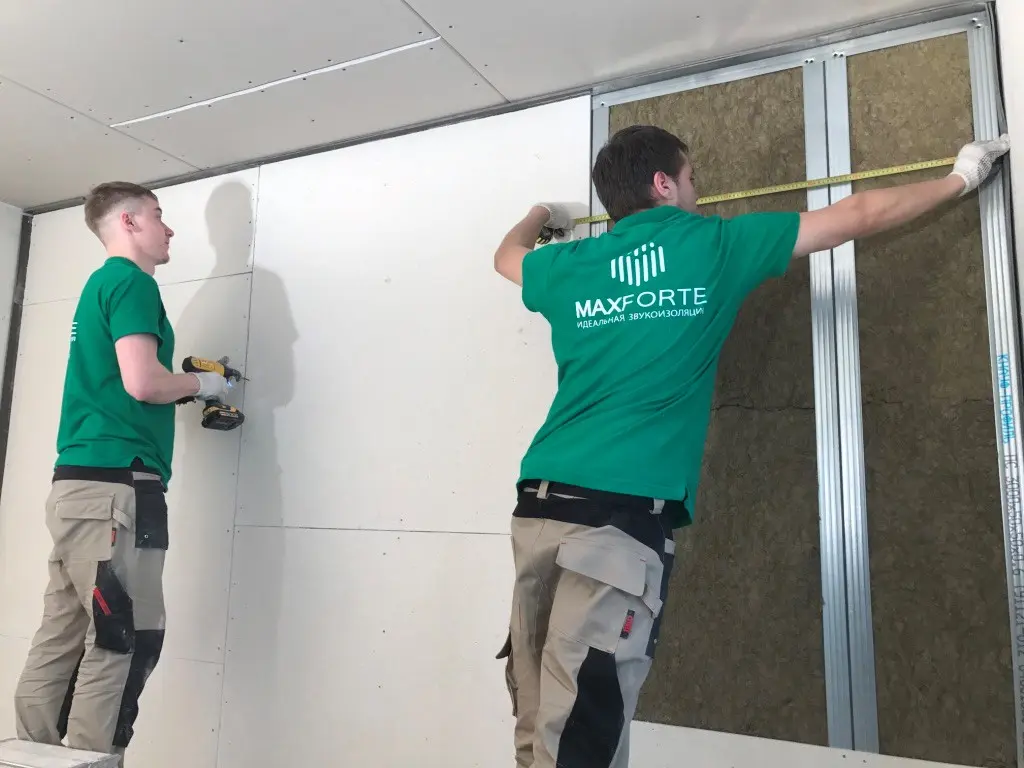

Осуществить монтаж Гипсоволокнистого листа (ГВЛ) толщиной 10 мм.
Шаг 6

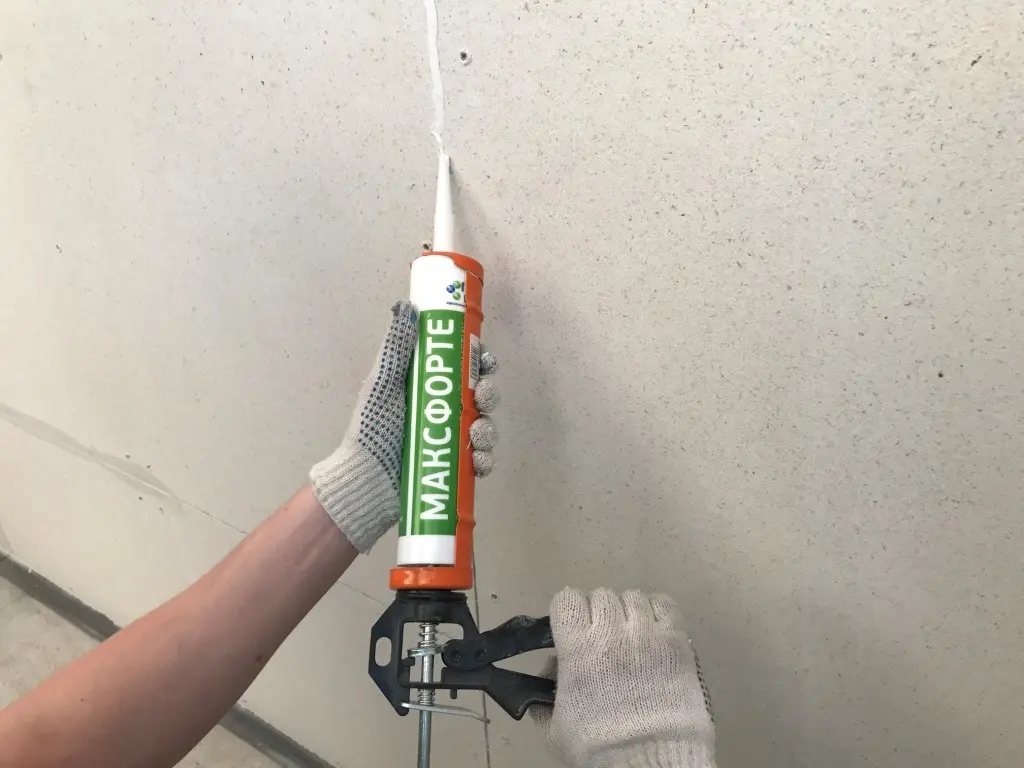

Швы между листами ГВЛ пройти силиконовым герметиком МаксФорте.
Шаг 7

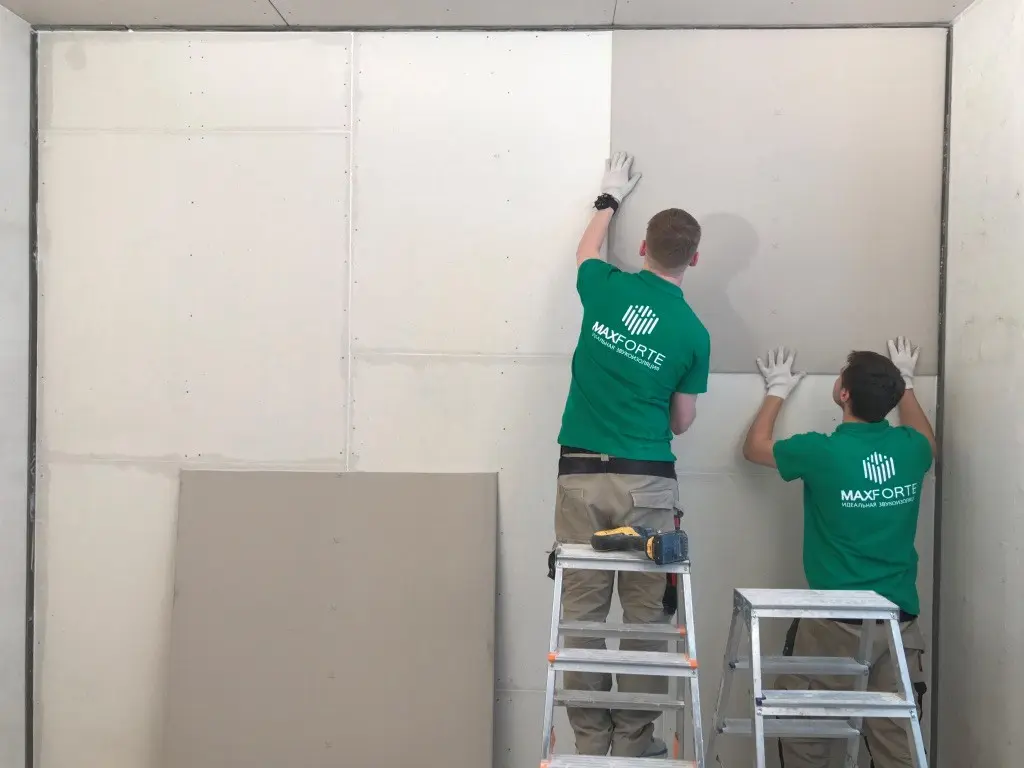

Осуществить монтаж Акустического гипсокартона толщиной 12,5 мм. После установки звукоизоляции стены необходимо срезать излишки демпферной ленты и обработать срез нетвердеющим виброакустическим герметиком МаксФорте. Стыки листов гипсокартона в дельнейшем шпаклюются, обрабатывать герметиком их не нужно.
Монтаж ТермоЗвукоИзола
Особенности: Внимание! Для того что бы добиться хорошего эффекта необходимо во всех местах добиться разрыва звуковых мостиков. Желательно, заводить ТермоЗвукоИзол на перекрытия так, чтобы листы гипсокартона не касались соответственно пола, стен и потолка.
Итоговая толщина перегородки составит 7,0 — 9,0 см, с коэффициентом RW>50 дБ
ЗВУКОИЗОЛЯЦИЯ СТЕН
- К стене крепится на клей или на строительные грибки материал ТЗИ
- Далее через ТермоЗвукоИзол напрямую или через горизонтальный подвес монтируем каркас из металлопрофиля фирмы knauf размерами 50*50 или 27*60.
- В пространство между профилями крепиться материал Базальтин (в случае если используется профиль 27*60). При использовании профиля 50*50 можно закладывать плиты Роквул Акустик Батс, Урса, Изовер, Шуманет, или любой аналог.
- К профилю крепится второй слой материала.
- На ТЗИ крепятся деревянные или пластиковые рейки для того чтобы финишный слой ГКЛ был ровным. В случае если используется ТермоЗвукоИзол Форте, тогда выравнивающие рейки не требуются.
- Далее финишный слой гипсокартона и шпаклюется.
По возможности устанавливается два финишных слоя: Сначала ГВЛ, а затем ГКЛ
ЗВУКОИЗОЛЯЦИЯ ПОЛА С ИСПОЛЬЗОВАНИЕМ СТЯЖКИ
- Материал укладывается обязательно так чтобы края заходили на стену на высоту предполагаемой стяжки.
- Далее заливается армированная стяжка. Желательно использовать виброармированную евростяжку.
- После того как стяжка высохла, укладывается чистовой пол.
ЗВУКОИЗОЛЯЦИЯ ПОЛА ЕСЛИ СТЯЖКА УЖЕ СДЕЛАНА.
- Материал укладывается обязательно так чтобы края заходили на стену на высоту фанеры и чистового пола.
- Далее укладывается фанера толщиной около 20мм-30мм, с небольшим зазором в 2-3 мм друг от друга.
- Укладывается чистовой пол.
ЗВУКОИЗОЛЯЦИЯ ПОТОЛКА
- К потолку крепится на клей или на строительные грибки материал ТермоЗвукоИзол
- Далее через ТЗИ напрямую или через подвес монтируем каркас из металлопрофиля фирмы knauf размерами 50*50 или 27*60.
- В пространство между профилями крепиться материал Базальтин (в случае если используется профиль 27*60). При использовании профиля 50*50 можно закладывать плиты Роквул Акустик Батс, Урса, Изовер, Шуманет, или любой аналог.
- К профилю крепится второй слой материала ТЗИ.
- На ТермоЗвукоИзол крепятся деревянные или пластиковые рейки для того чтобы финишный слой ГКЛ был ровным. В случае если используется ТермоЗвукоИзол Форте, тогда выравнивающие рейки не требуются.
- Далее финишный слой гипсокартона и шпаклюется.
По возможности устанавливается два финишных слоя: Сначала ГВЛ, затем ГКЛ
ЗВУКОИЗОЛЯЦИЯ МЕЖЭТАЖНОГО ПЕРЕКРЫТИЯ
- К потолку первого этажа крепится первый слой материала.
- Закрывается одним слоем ГВЛ и одним слоем ГКЛ
- Далее собирается черновой пол на который насыпается керамзит или песок.
- Снова укладывается один слой материала ТЗИ.
- Далее укладывается чистовой пол.
