3 способа отрезать профильную трубу ровно
Большинство мастеров любителей не имеют торцовочной пилы, поэтому режут профильную трубу с помощью болгарки. Это неточный инструмент, срезы от которого часто получаются неровными, особенно если нет в наличии уголка, чтобы отметить линию спила. Однако и болгаркой можно пилить ровно, если применять один из трех предложенных способов.
Способ 1: Чертить под бумагу
Начертить прямую линию для отрезки профильной и любой трубы можно с помощью листа бумаги. Главное чтобы он имел хотя бы одну ровную сторону. Бумага прикладывается ровной кромкой к отметке для среза на профиле и оборачивается вокруг. При наматывании лист выравнивается так, чтобы его прямая сторона сошлась по всей трубе. После этого под бумагой как по линейке наводится линия маркером, по которой и делается срез.
Этот способ удобно применять для резки больших труб от 100 мм. На мелком профиле он тоже работает, но при множественных разметках нарезка занимает много времени.
Способ 2: Отмечать по рулетке

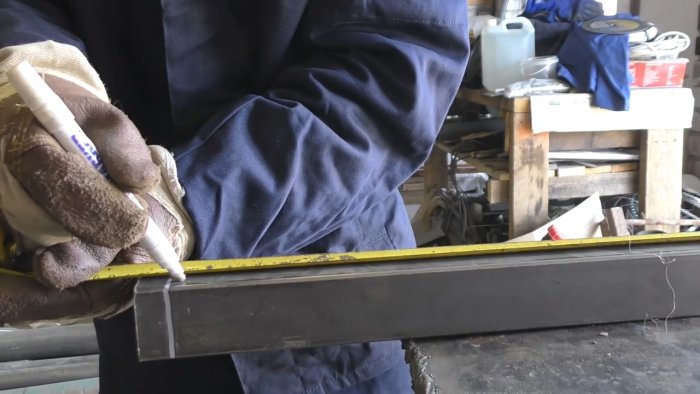

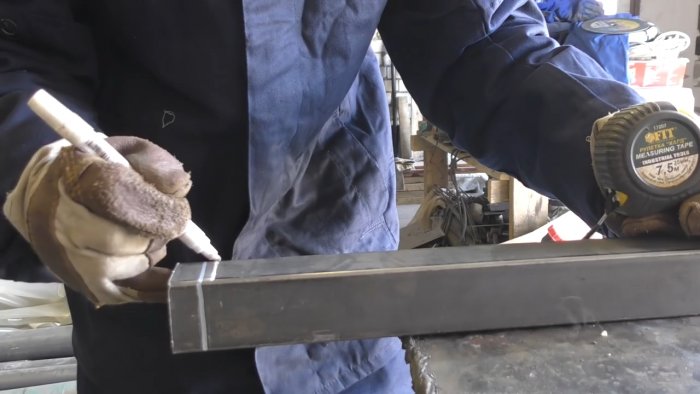

Второй метод разметки трубы подходит, если один из ее торцов ровный. Для разметки берется рулетка, цепляется за прямой торец и по ней отмеряется необходимая длина профиля. По ее шкале делается отметка на трубе сначала у одной грани, потом у второй. Намеченные точки соединяются маркером в линию. Таким же способом отмечается противоположная сторона трубы.
Далее болгаркой режется труба по одной линии, потом профиль переворачивается и делается надрез по противоположной. После она укладывается набок, и обрезается уже на глаз, ориентируясь по выступающим срезам на гранях трубы. Если профиль широкий, то можно сразу очертить все 4 стороны и соединить точки под линейку, чтобы не перекосить надрез, особенно на последних двух боковинах.
Способ 3: Торцевать на глаз за один проход
Самым быстрым способом является обрезка на глаз за один проход. При этом с опытом можно получить достаточные навыки, чтобы качество торца вполне подходило для дальнейших сварочных работ.

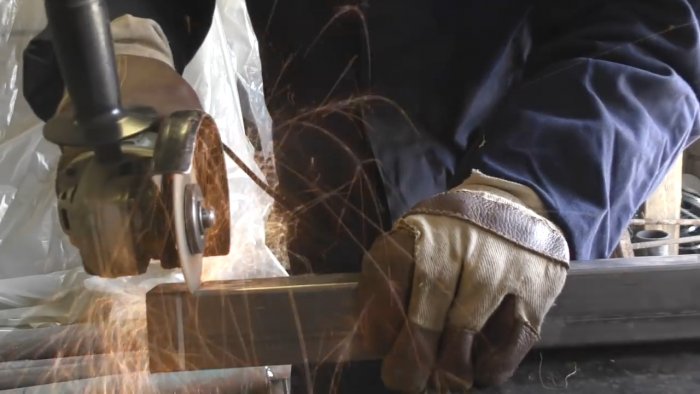

Отрезной диск болгарки прикладывается к трубе сверху максимально перпендикулярно. При развитом глазомере это получится с первого раза. После разреза верхней стороны профиля нужно перевести диск на ближнюю боковину. Инструмент также должен идти перпендикулярно трубе. Имея два пересекающихся надреза остается углубить диск, и он дорежет профиль до конца уже без перекоса на оставшихся стенках.
Сгибаем профильную трубу под 90 градусов без сварки

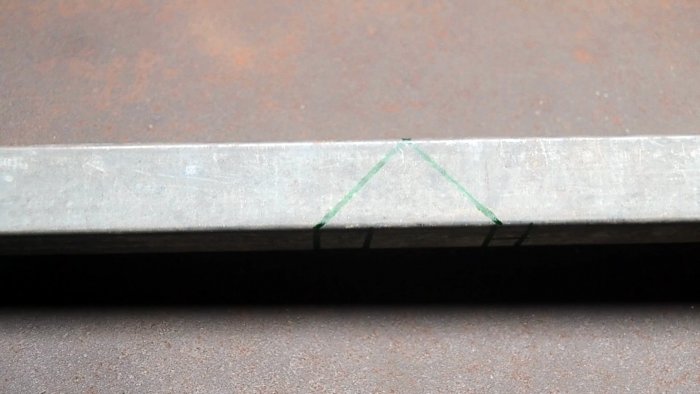

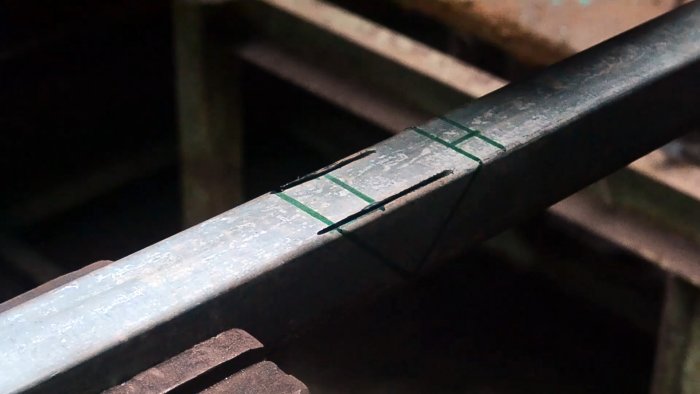

От правой линии нужно отступить на 10 мм вправо, и провести параллель. Между ними рисуется продольная линия посередине. От левой черты нужно отступить 15 мм вправо, и также навести параллель. Они соединяются вместе линиями по ребрам трубы.

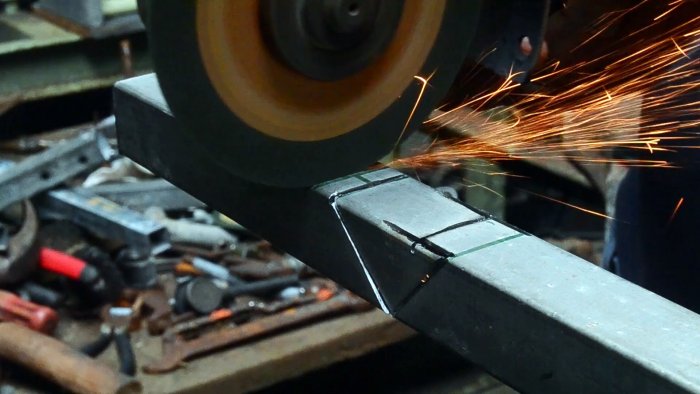

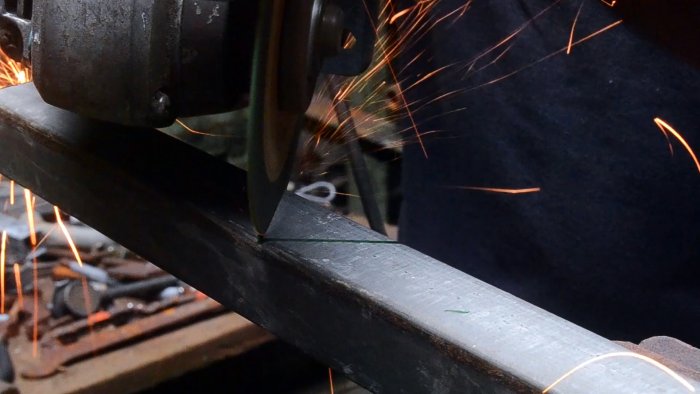

Болгаркой с тонким отрезным кругом делаются разрезы по контурам боковых углов. На внутренней стороне изгиба нужно разрезать 2 правые параллели и продольную линию между ними. На левых параллелях рез выполняет только на внутренней поперечной черте и продольным меткам возле ребер.

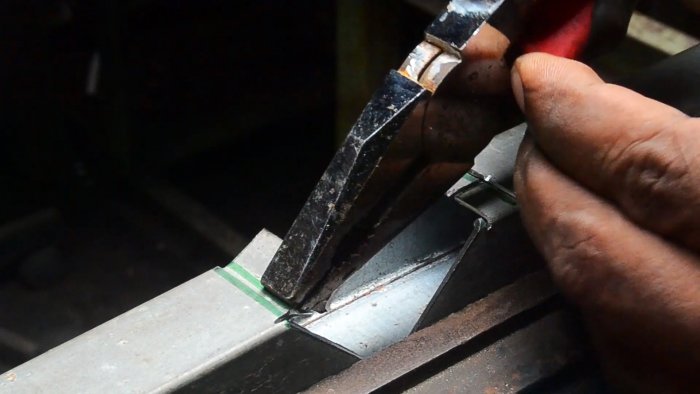

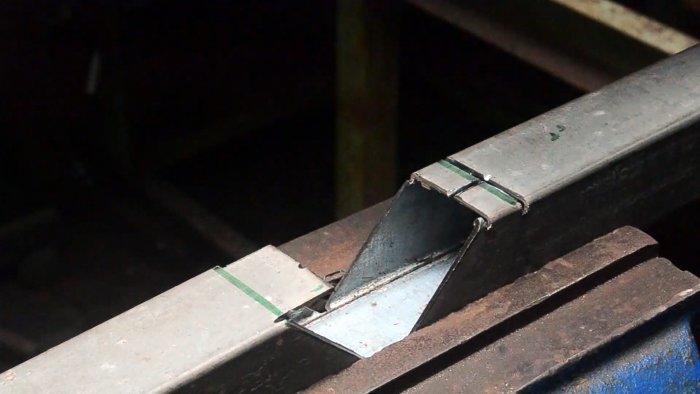

Срезанный металл вынимается. Выступающий язычок загибается наружу под прямым углом за 1 мм от его начала. Также выворачиваются усики напротив.

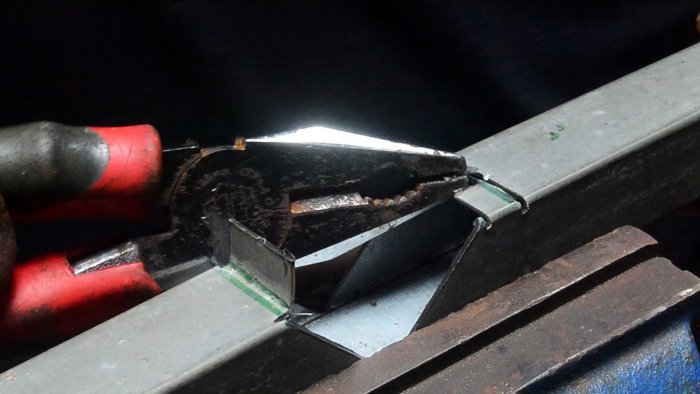

Далее труба сгибается под прямым углом, и ее язычок прижимается усиками, которые возвращаются в изначальное положение. Все надежный жесткий угол готов.
Резка труб: много способов, хороших и разных
Для просмотра видео требуется современный браузер с поддержкой видео HTML5.
Резка труб: много способов, хороших и разных
Трубный прокат сходит с конвейеров металлургических предприятий в многообразии длин, форм, площадей сечений. Но для дальнейшей работы с ним часто возникает необходимость разделить цельную трубу на элементы. По сути, выполнить резку металлической трубы. Рассмотрим, на каком оборудовании и как это можно сделать.
Виды труборезов и способы резки стальных труб
По принципу работы выделяют термические и механические технологии резки металла. Первые разделяют его тоже металлическим инструментом, но более твердым, чем обрабатываемый. Работа вторых основана на достижениях физики и связана с резкой металла, при которой происходит нагрев заготовки. К термическим труборезам относятся плазмотроны, станки лазерной резки и газокислородное оборудование. К механическим — болгарка и труборез.
Способы резки труб: какой вид трубореза применить
Определяющими факторами при выборе технологии резки, в том числе и резки профильной трубы в Москве, являются цена, точность исполнения и масштаб работы Обработка на механическом оборудовании дешевле, но имеет погрешности, а быстро выполнить на нем серийный заказ — например, из сотен единиц, — сложно. Услуги лазерных и плазменных станков обойдутся чуть дороже, но принесут экономию времени и идеальный результат.
Резка труб и профилей
Почти все перечисленное выше оборудование имеет широкий спектр применения: пожалуй, кроме трубореза, нацеленного исключительно на резку труб в Москве. Остальные устройства могут разделить на части не только трубы, но и профильный прокат: уголок, швеллер, круг, квадрат и, конечно же, лист различной толщины. Поэтому предприятия, оснащенные универсальным оборудованием, предлагают резку трубного проката вместе с другими услугами.
Термическая и механическая резка труб
с большим диаметром
Наиболее сложным техническим процессом считается резка стальных труб большого диаметра. Кроме внушительной площади сечения этот прокат отличается еще одной особенностью — толстыми стенками. Для его разделения используют установки пространственной термической резки. Они отличаются функциональностью: на одних можно резать только круглые трубы, другие подходят и для профильных. На таком оборудовании можно обрабатывать трубы диаметром до 1000 мм и более.
К механическим способам резки труб больших диаметров относится использование разъемных труборезов. Для труб со стенами небольшой толщины допустимо использование болгарки, но работы необходимо выполнять крайне осторожно. Кроме того, этот вариант связан с большим износом дисков.
Лазерная резка труб
Пожалуй, самой универсальной технологией считается лазерная. Во-первых, она не имеет ограничений по типу металла: провести резку алюминиевых труб на лазерном станке так же легко, как стальных, медных и латунных. Поддаются лучу и особо твердые сплавы. Не имеют для него значения и форма профиля, и способ, которым была изготовлена труба. Даже если ее сваривали, процесс резки пройдет аккуратно, без нарушения целостности шва.
Лазерная резка круглых труб
Лидерами по обработке на лазерном станке с чпу считаются круглые трубы как более востребованный прокат. Работы проходят на высокой скорости и по заранее настроенной программе, поэтому вероятность ошибки, как в случае с ручной резкой, исключена. В процессе воздействия луча материал не деформируется, а его кромка получается безупречно чистой и ровной.
Преимущества заказа лазерной резки
Лазерная резка труб в размер в Москве — лучшее решение, если вы торопитесь. Только представьте: всего за час луч установки способен проходить до 600 метров! И чем тоньше труба и меньше ее габариты, тем быстрее он будет работать. Толщина разрезаемой стенки может составлять до 22 мм. При этом погрешность будет минимальной — в пределах 1/10 мм. Немаловажное преимущество перед той же плазменной резкой — практически полное отсутствие окалины.
Цены на лазерную резку профильных труб
Поскольку при резке форма профиля не влияет на трудоемкость работы лазерного оборудования, цены на резку профильной трубы остаются такими же бюджетными, как для круглой. В зависимости от возможностей станка максимальный размер сторон заготовки может доходить до 140 мм. Современные машины позволяют разделять на части трубы длиной до 6 м.
Лазерная резка от 5 руб./м
Если провести даже беглый мониторинг цен, можно убедиться, что средняя цена на резку труб в Москве стартует от 10 рублей за метр. Казалось бы, ниже некуда. Однако мы идем навстречу клиентам, которые обращаются к нам с объемными заказами, и готовы предложить им еще более выгодный тариф — от 5 руб./м. Ваш заказ измеряется тоннами? Мы снизим расценки специально для вас!
Технологии и способы ручной резки
с помощью инструментов для резки
Ручная резка металлической трубы — достаточно сложная процедура: она требует немалого времени, да еще и физических усилий. Но если работающий в гараже мастер может похвастаться глазом-алмазом и твердостью рук, ему по силам выполнить такую работу. Например, с помощью слесарной ножовки. Или вооружившись болгаркой и жестко закрепив трубу в тисках. Но сделать “ювелирный” рез и в том, и в другом случае не получится.
Технология ручной резки с помощью трубореза
Для работы в бытовых условиях производители оборудования предлагают большой выбор ручных труборезов. Главные элементы этих устройств — ролики, которые и осуществляют процесс. Они приводятся в действие вручную и, совершая многократные движения по прямой, постепенно “рассекают” заготовку. Нетрудно догадаться, что труборезная установка тоже рассчитана на физически подготовленного человека.
Двигая ролики рукоятью, мастер должен следить за риской — следом, который резцы оставляют на трубе. Если линия получается раздвоенной и незамкнутой, заготовка зафиксирована неплотно или ролики установлены неверно.
Резка на ленточнопильном станке
К более “продвинутому” оборудованию для резки труб в Москве относится ленточнопильный станок. Это уже работающая от сети механика с минимальным использованием ручного труда. Через такое оборудование можно пропустить довольно крупные трубы — с диаметром сечения до 340 мм. Ленточнопильный станок дает очень приближенный к идеалу рез — ровный, без заусенцев. Минимальный угол может составлять шесть градусов.
Резка на дисковом станке
Если лентопил позволяет разрезать трубу даже под очень острым углом, на дисковом станке обычно делают простейшие резы под углом 90 градусов. Хотя при необходимости допустима величина угла до 45. Резка этим способом тоже гарантирует качественные ровные края заготовок, хотя выполнение серийных заказов на таком оборудовании затруднено.
Резка дисковыми пилами
Также под небольшие объемы производства “заточены” еще одни устройства — дисковые пилы. Они могут быть ручными или автоматическими. При обработке последними качество резки труб в размер в Москве получается намного выше. В процессе резки дисковой пилой заготовка постепенно поворачивается на 360 градусов. Причем ее можно разместить под любым углом. Но из-за невысокой скорости работы это оборудование применяется в основном для бытовой резки.
Способы резки стальных труб
Поскольку стальной прокат считается самым универсальным, чаще всего заказчику требуется именно резка стальных труб. Ее можно выполнить всеми вышеперечисленными способами, хотя вручную разделить трубы большого диаметра не представляется возможным. Сталь одинаково хорошо переносит и воздействие механического инструмента, и высокотемпературную обработку.
Механическа резка: достоинства и недостатки
При всей трудоемкости механическая резка металла все-таки имеет преимущества:
- минимальный, а при ручных способах равный нулю расход электричества;
- способность разделить металлы, которые плохо переносят температурное воздействие: к примеру, произвести резку алюминиевых труб;
- дешевизна услуги по сравнению с более современными технологиями.
Термическая резка: достоинства и недостатки
Термические технологии резки труб в размер в Москве трудно отнести к бюджетным, но их результаты превосходят все ожидания. Ведь оборудование, на котором она выполняется, гарантирует:
- тройную экономию — материала, денег и времени;
- обработку высокой точности, ровные и не требующие доработки края изделий;
- возможность работать с трубами любых размеров и конфигураций;
- высокую производительность процесса.
Как резать металлическую трубу малого диаметра
Свои особенности резки есть и у труб небольшого диаметра. Воздействие болгарки может оказаться для них достаточно агрессивной процедурой, поэтому такие мини-заготовки делятся на части ножовкой или труборезом. Хотя мы опять же советуем воспользоваться лазерной или плазменной резкой, которые практически не травмируют металл.
Особенности резки труб: фото и видео
Мы описали способы резки металлической трубы достаточно подробно, но лучше один раз увидеть, чем десять раз прочитать. Откройте вкладку “Примеры работ” — и вы сможете оценить особенности конкретных технологий и результат. Хочется большего — проникнуться атмосферой производства и посмотреть, как работает оборудование для резки труб? Тогда смотрите наш видеоролик.
Качественная и оперативная резка и сварка труб
Требуется резка профильной трубы или круглой, причем в предельно сжатые сроки? Вы уже нашли исполнителя, который сможет уложиться даже в самый суровый дедлайн! Изучайте расценки в прайс-листе, оформляйте заявку прямо на нашем сайте, звоните, если появились вопросы, — и ваши цельные трубы уже скоро превратятся в заготовки нужных размеров. Мы поможем и в том случае, если вам необходимы качественные сварные соединения из труб: наша бригада сварщиков работает и в цехе, и на выезде.
| Толщина изделия | Конструкционная сталь, руб./м |
Нержавеющая сталь, руб./м |
алюминий/дюраль, руб./м |
Медь, латунь, руб./м |
|---|---|---|---|---|
| 0,8 | 45 | 58 | 55 | 73 |
| 1 | 45 | 60 | 57 | 75 |
| 1,8 | 48 | 63 | 60 | 80 |
| 2 | 50 | 65 | 63 | 85 |
| 3 | 53 | 67 | 65 | 90 |
| 4 | 55 | 70 | 67 | 95 |
| 5 | 60 | 75 | 70 | 100 |
| 6 | 65 | 85 | 80 | 110 |
Как ровно отрезать профильную трубу болгаркой
Продолжаю работы над своей обувницей. Достаточно много сварных работ и, естественно, предварительной нарезки, профильной трубы. К примеру, на фото была моя попытка (успешная, в принципе) запилиться на ус, состыковав трубы 40 и 20 мм толщиной. Кстати, стойка для УШМ такой угол не брала, так что пилил я его нижеописанной методой.
Но, посмотрев, как это будет выглядеть, я решил изменить дизайн в пользу горизонтального профиль 40 мм шириной. «Так будет симпатичнее» — решил я. Сказано — сделано. Начал переразмечать, а так как стойку перенастраивать на 40 мм трубу было лениво ради 4 резов, (про нее и оснастку я писал чуть ранее)
решил отрезать ее вручную просто болгаркой. Ну и поделиться процессом с вами — может кому пригодится.
Итак, как ровно отпилить болгаркой профтрубу без дополнительных припособлений.
Одним из плюсов этого метода является неограниченность в выборе угла реза.
Для работы нам потребуется угольник (или малка, если угол планируется не стандартный), что то острое, чем можно нацарапать разметку и сама болгарка с отрезным диском.
Основной секрет — это нанесение разметки по периметру заготовки, то есть на всех ее 4-х сторонах, линия должна замкнуться.
В данном случая я для наглядности разметил заготовку парой линий с учетом толщины диска
Итак, заготовка лежит на верстаке. Делаем первый рез. Основной секрет, что круг не заглубляется в материал больше, чем толщина стенки трубы.
Переворачиваем, делаем второй рез — так же аккуратно, по разметочной линии. На этом фото видно, что глубина заглубления диска около 2-3 мм.
Теперь по разметке соединяем эти два реза. На фото болгарка стоит перпендикулярно, но диск лучше наклонить на угол предыдущих резов — так потом меньше подпиливать.
Затем переворачиваем и прорезаем последнюю стенку. Недавно прикупил вторую аккумуляторную болгарку на этот раз не Bosch, а ProStromer. На удивление, она оказалась более ухватистой, чем Bosch, так что режу в основном теперь ей. Ссылка на алиэкспресс
Итак, на выходе у нас получается вот такой срез. Остается подчистить верхний и нижний (на фото) резы
Делать это можно напильником, как я на фото или, при определенной сноровке, болгаркой — ей быстрее, но можно резануть лишнего (хотя, если не сильно много цапнули — заварится)))
Ну и, наконец, фото финального результата уже в процессе сварки.
