Все про пленочный инфракрасный теплый пол
Пленочный инфракрасный теплый пол — в настоящее время самое новое в электрическом обогреве. Укладывается под ламинат, ковролин, линолеум и паркетную доску.
Центр Теплых Полов продает и монтирует инфракрасный теплый пол на основе корейской пленки Lavita, Eastec, Marpe . Всегда в наличии пленка шириной — 0,5 метра или 1 метр. Удельная мощность пленки — 150, 220 и 400 вт/м2. Толщина — 0,34мм. Кратность отрезки — 20 см. Под пленку укладывается рулонная или листовая теплоизоляция не проводящая электрический ток. При установке такого теплого пола нет сырых этапов работ и включить его можно сразу после монтажа.
Пленка инфракрасная Lavita 220вт/м.кв. в отрезку за 1 метр квадратный
Саморегулирующаяся сплошная пленка Marpe Black Heat
Саморегулирующаяся полосатая пленка Eastec Energy Save
Соединительный комплект (2 зажима, битумный скотч )
Теплоизоляция Penoterm 3мм
Кроме того в ассортименте Центра Теплых Полов есть готовые коробочные комплекты пленочного теплого пола размерами от 1 до 10 метров квадратных. Пришел — увидел — купил. У нас Вы получите исчерпывающую информацию по выбору, расчету необходимого количества пленки и её монтажу. В том числе и своими руками. С момента покупки до включения теплого пола пройдет не более часа.
Комфорт
Из-за своих конструкционных и технических параметров (плавное нарастание и равномерное распределение температуры, ограниченная габаритная мощность) инфракрасный теплый пол идеален для отопления покрытий из ламината, дерева, линолеума или ковролина. Обязательно применение терморегулятора для ограничения температуры покрытия ниже рекомендуемых производителем. Потребление электричества таким полом при установочной мощности 220 вт/м.кв. составит порядка 50 вт/час на 1 метр квадратный, а при использовании программируемого терморегулятора ещё меньше.
Невидимость, бесшумность
Нагревательная инфракрасная пленка монтируется под пол. Отличается бесшумностью и незаметностью. Не содержит ПВХ и свинца. Не выжигает кислород. Кроме того это не конвективное отопление, а комфортное нагревание всей площади пола, практически не вызывающее циркуляции воздуха, не пересушивающее воздух, что особенно важно для людей с заболеваниями дыхательных путей и болезнями суставов. Не будем ничего говорить о том, что инфракрасная пленка, заложенная в пол убивает все известные и неизвестные виды бактерий, озонирует воздух в помещении, излучает живительные лучи, потому что это не так. Убедительная просьба не верить недобросовестным продавцам, декларирующим волшебные свойства своих нагревательных пленок или стержней. Строительные материалы напольных покрытий (кроме стекла)) имеют практически нулевой коэффициент прозрачности во всем ИК диапазоне. Но вот низкий уровень электромагнитного излучения действительно наличествует.
Долговечность и надежность
На пленочный теплый пол предоставляется гарантия 15-20 лет. Однако долговечность изделия намного больше (до 50 лет). Благодаря своей конструкции греющая пленка сохраняет работоспособность даже при механическом повреждении – разрыв, прокол. Выйдет из строя лишь одна-две карбоновых полоски, что возможно даже не будет заметно. Это огромное преимущество нагревательной пленки, потому что большинство других систем теплого пола после механического повреждения выходят из строя.
Из чего это сделано
В основе — напыляемый графитовый (карбоновый) нагревательный элемент, нанесенный на полимерную основу. Именно графит, нагреваясь до температуры 40-45 градусов нагревает напольное покрытие. Коэффициент преобразования электрической энергии в тепловую близок к 100 процентам. Электрическое соединение карбоновых излучателей выполнено с помощью медной фольги и серебряного покрытия с низким сопротивлением току, чтобы уменьшить переходное сопротивление. Получается герметичная нагревательная конструкция заламинированная с двух сторон электротехнический износостойким полиэстером, обеспечивающий водонепроницаемость пленочного пола и повышенную защиту от электрического пробоя.
Высокий потребительский комфорт и точная регуляция
Инфракрасный теплый пол – идеальная система прямого нагрева полов с равномерным распределением тепла по всей поверхности. По сравнению, например с обогревом водогрейными радиаторами, пленка способствует возникновению общего теплового комфорта и уютной обстановки при низкой температуре греющей поверхности, кроме того не занимает место и не портит общего вида помещения. Рабочая температура нагревательной пленки очень хорошо регулируется, в результате чего можно гибко, и главное точно (до 0,1 град.) настраивать требуемую температуру в зависимости от времени. Точность регуляции и скорость прогрева — вот основные факторы экономии расходов на отопление (снижение температуры на 1 град. уменьшает общие расходы на отопление до 6%) и возникновения стабильной комфортной среды. Разновидности пленки с PTC эффектом — саморегулируемые, при местном перегреве понижают свою мощность. В результате снижается риск перегреть напольное покрытие и энергопотребление.
Первое включение
При первом включении инфракрасного теплого пола смонтированого под ламинат, дерево или паркетную доску, есть такая тонкость, что до рекомендуемой температуры поверхности (для каждого покрытия она своя) поверхность должна нагреться не сразу, а постепенно. Вы должны с помощью терморегулятора поднимать температуру пола на 1 градус в день. Тогда Вы избежите возможных деформаций полового покрытия. Рекомендуемую температуру до которой безопасно можно нагреть пол можно узнать на сайтах производителей или у продавцов. Обычно она не превышает 26 градусов Цельсия.
Пленочный теплый пол что это такое
Инфракрасный плёночный тёплый пол состоит из графитовых нагревательных элементов, впаянных между слоями гибкой термоплёнки. Когда через них проходит электрический ток, пластины излучают инфракрасное тепло. Оно поглощается напольным покрытием, в результате пол становится комфортно тёплым.
Преимущества плёночного тёплого пола перед другими видами:
• Такой вид обогрева наиболее естественный для человека, он максимально похож на солнечное тепло.
• Не требуется предварительная черновая стяжка пола, не нужно заливать раствор поверх нагревательной плёнки. Это экономит время и средства.
• Можно монтировать в любое время, не обязательно устраивать капитальный ремонт.
• Подходит для установки на любой поверхности – не только на пол, но и на стены или даже потолок.
• Не ворует полезную площадь комнаты, так как практически не поднимает уровень пола.
• Благодаря щадящему нагреву подходит для любых типов напольного покрытия. Установив пленочный теплый пол под ламинат, можно не опасаться его деформации или возгорания.
• При правильной установке не боится влаги и повышенных нагрузок. Поэтому подходит для любых помещений: ванны, спальни, детского сада, спортзала и т.д.
• Может работать в качестве как основного, так и вспомогательного вида отопления.
• Подлежит демонтажу и переносу на другое место, при необходимости.
Из недостатков стоит упомянуть большое энергопотребление во время нагрева пола. Но благодаря тому, что разогреваются панели практически моментально, термостат быстро отключает систему, что экономит электроэнергию.
Особенности монтажа и распространённые ошибки
Как уже упоминалось выше, монтаж инфракрасного плёночного тёплого пола самый простой из всех видов отопительных систем. Если пол ровный, не требуется никаких подготовительных работ по заливке бетонной стяжки.
Краткое описание порядка работ:
1. Удалить с поверхности пола мусор и пыль.
2. Устранить неровности.
3. Уложить слой теплоизоляции, чтобы тепло не уходило вниз.
4. Разрезать ленту термоплёнки на полосы, в зависимости от конфигурации комнаты.
5. Выложить плёнку и термодатчик, на стене в удобном месте установить терморегулятор и автомат аварийного отключения.
6. Подключить все элементы оборудования в одну цепь, согласно инструкции.
7. Проверить работу системы.
8. Накрыть тёплый пол слоем защитного материала. Если устанавливаете пленочный теплый пол под ламинат, достаточно плотного полиэтилена. Под ковролин нужно уложить лист фанеры или ДСП.
9. Настелить напольное покрытие.
Как видно, никаких сложностей с установкой не предвидится. Но если не следовать инструкции, можно наделать ошибок и усложнить себе жизнь тем, что прийдётся потом всё переделывать.
Наиболее распространённые ошибки монтажа:
• Последовательное подключение полос, вместо параллельного.
• Разрезание плёнки в неправильном месте. Это приводит к разрыву электрической цепи.
• Укладка на пол с перепадами высоты приводит к перетиранию плёнки.
• Отсутствие автомата выключения в системе, который защищает от короткого замыкания и поражения током.
• Установка термодатчика в неправильном месте. Например, если он находится возле балкона, температура там будет ниже и он будет подавать сигнал включения нагрева чаще, чем нужно. Также не нужно устанавливать его в особо жарких местах пола.
Если делать всё правильно, инфракрасный плёночный тёплый пол прослужит вам верой и правдой не один год.
Пленочный теплый пол что это такое
Тёплые полы – удобное решение для поддержания оптимального микроклимата в жилых или общественных помещениях. Классические разновидности таких систем обогрева – водяные и электрические – довольно сложны в монтаже и не всегда доступны по цене. Достойной альтернативой им по этим критериям выступают инфракрасные плёночные покрытия.
Как работают плёночные полы (ИК-полы)
ИК-плёночные полы – это одна из разновидностей систем обогрева помещений. Они представляют собой рулонное полотно, основа которого – прочный полимер. На такую основу при изготовлении полов наклеиваются полосы из материалов, проводящих ток и преобразующих его в тепло. Эти полосы соединяют между собой отопительным контуром из меди и серебра, задача которого – равномерное распределение тепла по всей поверхности плёнки.
Сверху конструкцию закрывают ещё одним слоем ламинирующего полимера, защищающим пол от проникновения внутрь влаги, повреждений и возгораний.
Плёночный пол излучает тепло в инфракрасном диапазоне. Его волны не способны нагревать воздух, но они отдают тепло окружающим предметам. Те, в свою очередь, это тепло накапливают и уже потом отдают воздуху.
Инфракрасные лучи считаются абсолютно безопасными для человека, в процессе работы ИК-обогревающих систем не возникает шумового, химического или механического воздействия на окружающее пространство. Движения воздуха при нагревании плёнки тоже нет, а значит, над ней не поднимается лишняя пыль и не провоцирует аллергические реакции у пользователей помещений.
Плюсы и минусы плёночных полов
Одним из основных преимуществом ИК-плёночных полов считается их универсальность. Такие системы подогрева одинаково хорошо работают с любыми напольными покрытиями.
К другим их достоинствам относятся:
- Простота монтажа: сделать такой пол дома можно без привлечения специалистов и сложного оборудования, при этом не потребуется разбирать старое основание, а также заливать бетонную стяжку.
- Возможность регулировки нагрева>: терморегулятор, который включается в систему обогрева, имеет широкий диапазон температурных режимов. Дополнительно можно реализовать и другие настройки: разделение помещений на зоны нагрева, включение и выключение по таймеру.
- Компактность: плёнка имеет очень маленькую толщину – не более 0,5 мм, смонтированный пол никак не изменяет высоту помещения, что особенно важно для комнат с низкими потолками.
- Минимальная инерционность – плёнка начинается нагреваться сразу же после её включения в работу. На полный прогрев уходит всего несколько минут.
- Равномерная работа: у ИК-плёнок нет горячих и холодных зон, вся площадь такого тёплого пола прогревается равномерно и одновременно (если нет специальных настроек).
- Экологичность: при работе ИК-полов не выжигается кислород, воздух не пересушивается. Некоторые производители даже указывают на лечебные свойства инфракрасных лучей, связанные с их способностью ионизировать воздух и убивать болезнетворные бактерии.
- Мобильность: вся конструкция легко снимается и переносится на другое место. Плёночный пол можно даже забрать с собой при переезде.
Не лишены плёночные полы и некоторых недостатков, о которых обязательно нужно знать, выбирая эти системы обогрева для дома.
- Повышенная электростатичность: нагревающиеся ИК-лучами предметы и поверхности начинают усиленно притягивать пыль.
- Быстрое остывание: система обогрева практически не держит тепло после выключения.
- Необходимость подстройки под расстановку мебели: тяжёлые предметы интерьера и бытовую технику нельзя устанавливать на ИК-плёнку, она будет перегреваться и, очень вероятно, быстро выйдет из строя.
Плёночные полы «боятся» неаккуратного обращения, влаги, контактов с острыми предметами. Однако при соблюдении всех правил монтажа и последующей эксплуатации такие системы обогрева способны служить своим хозяевам очень долго.
Виды ИК-плёнок
Структурно и по сути работы все разновидности ИК-плёнок примерно одинаковы.
Отличия могут быть по следующим характеристикам.
Состав нагревательного элемента
Токопроводящие полосы могут быть двух видов: углеродные или биметаллические. Главные достоинства углеродных плёнок – высокая прочность, износоустойчивость и эластичность. Их можно использовать для организации подогрева горизонтальных и вертикальных поверхностей. Существенный минус таких материалов – их высокая стоимость.
Более доступными по стоимости являются элементы из биметалла. Они двухслойные: из алюминия и меди. По своим эксплуатационным характеристикам системы с биметаллом несколько уступают углеродным. К ним не подключить заземление, поэтому элементы соединяются через устройства защитного отключения, что усложняет процедуру монтажа. Биметаллические нагревательные элементы не подходят для эксплуатации под керамической плиткой.
Максимальная температура прогрева
По этому критерию различают:
- Высокотемпературные плёнки: они обеспечивают прогрев до 55°С. Подходят для использования в качестве основного источника тепла в помещении. Совместимы с любым видом напольных покрытий.
- Низкотемпературные плёнки: допустимый уровень их прогрева – 25-27°С. Будут эффективны под ламинатом, паркетом, линолеумом или ковролином. На максимальной температуре лучше не эксплуатировать – постоянный перегрев часто становится причиной деформации плёнки.
Мощность
Удельная мощность инфракрасных плёнок соответствует одному из 3 следующих диапазонов:
- от 130 до 160 Вт на кв. м – достаточно для обогрева небольших помещений, рекомендуется укладывать под «лёгкие» покрытия;
- от 170 до 220 Вт на кв. м – оптимально для бытового использования, подходит для укладки под керамогранит или плитку;
- выше 220 Вт на кв. м – уровень для эксплуатации в промышленных помещениях и ИК-саунах.
Выбирая мощность плёнки, нужно учитывать в том числе высоту потолков в помещении. Чем они ниже, тем эффективней пленка справляется с функциями обогрева.
Где применяются плёночные полы
ИК-плёночный пол – универсальное решение для обустройства систем дополнительного обогрева помещений любого назначения. Он может эксплуатироваться:
- в жилых и общественных помещениях;
- на объектах промышленного назначения;
- в хозяйственных постройках.
ИК-полы могут стать хорошим источником тепла для сельскохозяйственных объектов: парников, теплиц, зимних садов, животноводческих построек. Благодаря своей универсальности такие системы обогрева легко монтировать как на горизонтальные, так и на вертикальные поверхности.
В качестве альтернативы основному отоплению инфракрасные полы имеет смысл устанавливать в регионах с мягким климатом или при условии их использования только в период межсезонья, а в холодное время – переключения на стационарные источники тепла. В остальных случаях плёночный пол успешно решает только задачи локального, дополнительного обогрева.
Пленочный теплый пол: обзор и технология монтажа
Пленочный теплый пол – электрическая система обогрева, поддерживающая комфортную температуру в помещении. При определенных навыках его можно монтировать самостоятельно. Работает он на основе длинноволнового инфракрасного излучения, которое безопасно для человека.
Конструктивные особенности
Электрические пленочные полы имеют многослойную структуру. Нагревательным элементом служит карбон или карбонографитовая смесь. Чаще всего ее наносят полосами шириной 1,5 см на устойчивый к высоким температурам полипропилен. Для защиты от различного рода повреждений он с двух сторон запечатан в плотный полимер. Вдоль всей нагревательной пленки проходит токопроводящая медная шина, под которой имеется контактное серебряное покрытие. Все секции соединены параллельно, что обеспечивает работоспособность системы в целом, даже если один из ее элементов перестанет функционировать.
Толщина карбонового теплого пола не превышает 0,47 мм, а возможность укладки без использования цементной стяжки практически не повышает уровень пола в помещении. Термопленка выпускается в рулонах, которые облегчают ее раскладку. Ширина полосы от 50 до 100 см. Мощность нагревательной пленки в зависимости от производителя и модели от 130 до 230 Вт/м 2 . Допускается разрезать пленку, чтобы подогнать по размеру обогреваемой площади, но только по отмеченным линиям. Расстояние между ними 25 см.
Конструкция нагревательной пленки (вид снизу)
Инфракрасный пленочный пол предназначен для укладки сухим способом, то есть без использования плиточного клея или стяжки. Его можно монтировать под линолеум, ковролин, паркетную доску, а также под ламинат. Обратите внимание, что напольное покрытие должно быть совместимо с теплыми полами.
Пленочный пол подходит для создания комфортных условий в жилых домах, административных, общественных зданиях. Им можно обогревать спальни, гостиные, сауны, балконы, лоджии, теплицы, рабочие кабинеты.
В регионах с холодным климатом термопленку можно применить только как дополнительный источник обогрева. Она просто не справится с повышенной нагрузкой, однако может служить аварийным отоплением на случаи выхода из строя центрального отопления при серьезных морозах.
Монтаж
Перед тем как приступить непосредственно к установке обогрева важно провести подготовительные мероприятия. Они направлены на обеспечение рационального выполнения всех последующих этапов монтажа.
Определение площади обогрева

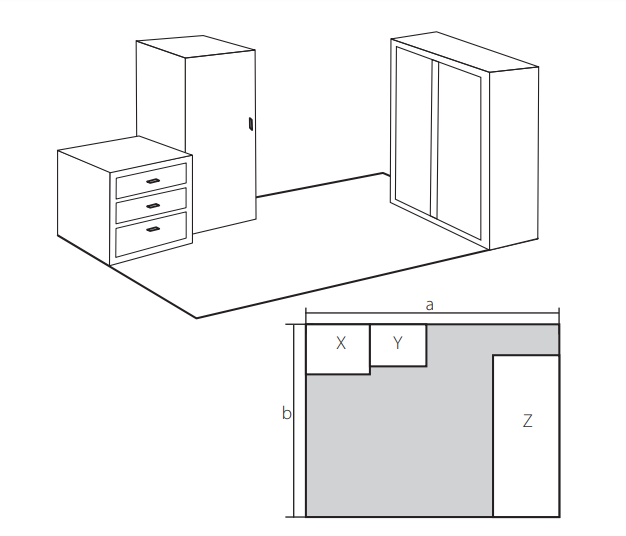

В первую очередь определяют размеры и конфигурацию обогреваемой площади. Это поможет рассчитать требуемое количество инфракрасной пленки. Чтобы вычислить площадь обогрева, нужно из общей площади помещения вычесть площадь, которую занимают диваны, шкафы, бытовая техника и другие стационарные низкостоящие объекты (наглядная инструкция показана на рисунке ниже):
- 1. общая площадь комнаты – S=a·b;;
2. площадь обогрева S обогрева =S-(X+Y+Z)..
При расчетах также нужно принимать во внимание и тот факт, что расстояние между нагревательной пленкой и предметами, а также стенами, должно быть не менее 10 см. Для наглядности чертят план помещения.
Подбор комплекта
Необходимое количество инфракрасной пленки рассчитывают с учетом ее размеров и максимально допустимой длины для подключения. Например, ширина пленочного теплого пола Slim Heat бренда «Национальный комфорт» 50 см, а разрешенная длина для подключения 8 м. При расчете также нужно учитывать, что пленку можно разрезать только в обозначенных местах. Для уменьшения числа полос и соединений термопленку раскладывают вдоль большей стороны комнаты.
Пример схемы размещения теплых полов
Пленка подходит для основного и дополнительного обогрева. В первом случае она должна занимать –75% и более от общей площади помещения, а во втором достаточно 40−60%.
На подготовительном этапе также выбирают место установки терморегулятора на стене. Он должен располагаться недалеко от инфракрасной пленки, чтобы длины провода датчика пола было достаточно для подключения к устройству. Не допускается устанавливать терморегулятор рядом с радиаторами и другими источниками тепла, это нарушит корректность его работы. Если теплый пол укладывается под мягкие напольные покрытия, такие как линолеум или ковролин, то, чтобы исключить повреждение датчика температуры, его следует расположить в зоне с минимальной нагрузкой на поверхность, например, ближе к стене.
Подготовка дополнительных материалов и комплектующих
Кроме собственно комплекта термопленки и напольного покрытия, потребуется:
- полиэтиленовая пленка толщиной 100−200 мкм для защиты системы от воды;
- теплоизоляционный материал: мягкий вспененный с теплоотражающим слоем под ламинат или паркетную доску, пробковый − под ковролин или линолеум;
- терморегулятор;
- монтажный скотч.
Теплоизоляция Порилекс НПЭ ЛП тип А
Если теплоизоляцию укладывают под мягкое напольное покрытие, то ее накрывают ДВП или фанерой толщиной не менее 6 мм для дополнительной защиты от повреждений.
Монтажные работы
После проведения всех подготовительных работ приступают непосредственно к монтажу:
- Подготавливают отверстие в стене под установку терморегулятора и штробу под прокладку проводов.
- Убирают с базового пола пыль и весь мусор.
- Укладывают теплоизоляцию. Чтобы материал не сдвигался, его фиксируют к полу скотчем. Стыки полос также проклеивают скотчем.
- Поверх теплоизоляции раскладывают нагревательную пленку. Медные токопроводящие шины должны быть снизу.
- На шину надевают зажим и пассатижами или специальным монтажным инструментом обжимают его. Важно сделать это равномерно, чтобы не было перекоса. Свободные от установки зажимов участки отреза медной шины в целях электробезопасности заклеивают изоляционным скотчем.
- Устанавливают датчик температуры пола, который входит в комплект терморегулятора. Устройство располагают под пленкой по центру нагревательной полосы, и для исключения его смещения фиксируют изоляционным скотчем. Чтобы датчик не выпирал, в теплоизоляции делают под него прорезь. Конец провода датчика температуры подводят к терморегулятору.
- Греющую пленку укладывают на теплоизоляцию. Каждую полосу фиксируют монтажным скотчем.
- Подключают установочные провода. Сначала их зачищают, а затем вставляют в контактные зажимы и с усилием зажимают плоскогубцами. Обязательно все соединения изолируют битумным скотчем.
- Подключают терморегулятор к питающей сети.
- Проверяют работоспособность системы. Для этого на терморегуляторе устанавливают максимальную температуру, выжидают 5−10 минут, а затем проверяют нагрев каждого элемента.
- Отключают нагрев.
- Накрывают смонтированную систему полиэтиленовой пленкой.
- Укладывают напольное покрытие.
Схемы укладки твердых и мягких напольных покрытий
Получить наглядное представление о монтаже пленочного теплого пола можно из представленного ниже видео. Из ролика вы также узнаете, какие дополнительные материалы и инструменты потребуются.
Преимущества
Подведем итог, выделив основные преимущества пленочных теплых полов:
- относительно простой монтаж, не требующий заливки стяжки;
- эксплуатация сразу после завершения установки;
- сохранение уровня пола благодаря малой толщине;
- быстрый и равномерный прогрев поверхности за счет высокой тепловодности углерода;
- отсутствие электромагнитного излучения, которое негативно влияет на здоровье.
Кроме того, их можно подключить к общей системе «Умный дом». Это позволит сократить энергопотребление примерно на 30%.
Купить качественный пленочный теплый пол российского производства можно в «Теплолюкс». Мы предлагаем удобную доставку по Москве и области. В другие регионы заказы оправляем транспортными компаниями. Цены зависят от площади обогрева и мощности на 1 м 2 . На дополнительные вопросы ответит наш менеджер по телефону.
