Кубатура круглого леса. Как рассчитать объем?
Как правильно рассчитать покупаемый объем древесины для дальнейшей переработки? Если с оцилиндрованным бревном все достаточно просто (уже из названия понятно, что достаточно рассчитать объем цилиндра), то форма необработанного бревна задает нетривиальную задачу при расчетах объема.
Под бревном мы понимаем срубленное дерево, очищенное от веток и крупных сучьев. Форма условного бревна – это цилиндр (в нижней части), переходящий в конус (в верхней части). При этом поперечное сечение дерева очень редко представляет собой круг, а лишь напоминает его очертаниями. Оговоримся сразу, что на практике при расчетах это сечение все-таки принимается за круг без учета погрешностей. Пренебрегают в расчетах и кривизной ствола, измеряя не длину оси, а собственно длину поверхности ствола.
Поэтому для определения объема бревна нам понадобятся те же значения, что и при расчете идеального оцилиндрованного бревна – а именно длина и толщина (диаметр).
Определение объема древесины по таблице
Для быстрого и точного расчёта кубатуры леса можно воспользоваться специальным справочником — кубатурником. Эти таблицы можно найти в ГОСТ 2708-75 и с их помощью быстро определить объём как круглой древесины, так и различных пиломатериалов.
Важно: при определении объема древесины при помощи кубатурников ГОСТа используется наименьший диаметр (т.е. толщина верхнего торца). На каждую из групп длин (от 1 до 1,9 м, от 2 до 2,9 м, от 3 до 3,9 м и т.д.) приводится отельная таблица значений.
Поскольку этот сайт посвящен переработке тонкомерной древесины и оборудованию для распиловки доски из тонкомера, в качестве примера мы показали таблицу определения объема древесины малых диаметров. ГОСТ с кубатурником для других значений можно найти здесь. Сейчас существуют даже специальные мобильные приложения — кубатурники, которые можно найти на Google Play.
Определение объема по формуле
Представим ситуацию, при которой у вас под рукой не оказалось всех этих таблиц и даже нет доступа к интернету (а такое вполне возможно, если вы находитесь на делянке далеко в лесу). В этом случае на помощь придет простая формула расчета площади круга из школьного курса – «пи эр квадрат». Для расчетов нам понадобится замерить диаметр и длину заготовки.
Но как уже было сказано выше – мы имеем дело не с цилиндром и не конусом — бревно представляет собой сочетание этих двух фигур с индивидуальными вариациями кривизны. Значит, будем усреднять значения.
Объем рядового древесного ствола всегда меньше, чем объем условного цилиндра той же высоты и толщины основания (и, к слову, меньше объема конуса с теми же параметрами). Значит, для расчетов объема нам нужно настолько уменьшить диаметр этого условного цилиндра, чтобы он был равен объему бревна со всеми индивидуальными особенностями его формы. Среднее арифметическое между диаметрами верхней и нижней части ствола не всегда дает адекватный результат, поскольку конусность ствола может быть очень неравномерной. Согласно многочисленным исследованиям, диаметром этого условного цилиндра является толщина середины бревна.
Следовательно, для определения объема ствола надо измерить рулеткой его длину рулеткой и диаметр на середине, а затем перемножить эти величины.
Расчет кубатуры большого количества бревен
Поскольку форма и диаметры каждого бревна отличаются, для наиболее точных расчетов правильней всего подсчитать объем каждого бревна и затем сложить все полученные значения. Однако при больших объемах поставок это не всегда возможно да и зачастую не нужно, поскольку погрешность как правило несущественная.
В случае, если необходимо узнать объем достаточно большого количества круглой древесины, лучше воспользоваться другим способом – сделать перерасчет складочного кубического метра в плотный кубический метр. Складочный кубический метр представляет собой количество древесины, которая занимает геометрический объем прямоугольной призмы со сторонами 1 м3 вместе с промежутками.
Чтобы подсчеты были как можно более точными, штабель из бревен должен максимально соответствовать форме призмы, а промежутки между стволами должны быть минимальными. Порядок действий следующий:
- бревна укладываются в штабель, при этом тонкие и толстые концы распределяются в противоположных направлениях;
- короткие фрагменты бревен можно состыковать между собой;
- если заготовки сильно отличаются по длине, то они укладываются в разные штабеля;
- далее остается измерить длину, ширину и высоту каждого штабеля, полученные величины перемножить;
- Сложить показатели объемов каждого из сформированных штабелей.
Итак, мы получили складочную кубатуру леса. Теперь нужно вычислить плотную кубатуру – т.е. собственно объем древесины за вычетом объема пустот между бревнами. Для этого нужно умножить полученную величину объема на расчетный коэффициент.
Коэффициент для расчета плотной кубатуры древесины в штабеле
Вид заготовки
Длина до 2 м
Длина более 2 м
Дровяное отопление
Выбор методов учёта и измерения объёма древесины регламентирован следующими нормативными документами (ГОСТ-ами):
-
Дрова и несортовая (топливная) древесина
ГОСТ 3243-88 Дрова. Технические условия
Скачать GOST_3243-88.pdf [229.53 Kb] (cкачиваний: 8731)
Требования ГОСТ-тов гласят:
-
Круглый лес длиной свыше 2м и топливная древесина (дрова) длиной более 3м – подлежат к поштучному измерению и учёту в плотной мере, в кубометрах, согласно таблиц объёма круглого леса (кубатурника). В особых случаях (оговорённых в ГОСТ 2292-88, п.1.2), круглый лес длиной до 2м – тоже подлежит поштучному измерению и учёту в плотной мере, в кубометрах. Особые случаи – это древесина ценных пород, сырье для фанерного производства, авиационные материалы и т.д.
Таким образом, из требований ГОСТ-ов, вытекает следующее:
-
Плотная мера, (кубометр) – это основной способ учёта объёма любого древесного материала, в том числе и дров. Измерение величины объёма древесины в плотной мере – это очень громоздкий и трудоёмкий способ проведения замеров и расчётов, поскольку при этом происходит поштучный замер диаметра торца и длины каждого бревна
Парадокс складочного метра
Парадокс складочного метра заключается в том, что это промежуточная вспомогательная единица измерения, которая возведена в разряд основных при учёте объёма дров и топливной древесины.
Не смотря на требования Государственных Нормативных Документов учитывать объём древесины и лесоматериалов только в плотной мере (в кубометрах), на практике, почти всегда – дрова измеряются и учитываются в складочной мере (в складометрах), без пересчёта в кубометры (плотную меру)
Примечательно, что опечатки и недосмотр исключены. Во всех Государственных лесоведческих нормативах написано одно и тоже – объём несортовой древесины (здесь указывается, какой именно) учитывается методом пересчёта складской меры в плотную. Т.е., первоначально нужно измерять общий объём штабеля в складочных метрах (складочная мера), а затем – пересчитывать складочные метры в метры кубические (плотная мера), используя при этом коэффициент полнодревесности. Даже объём расколотых пней, сучьев, хвороста и хмыза надлежит учитывать методом пересчёта складочной меры в плотную. Коэффициенты перевода (средние), для расколотых пней – 0,5, для хвороста и хмыза – 0,15
Так откуда-же тогда берётся этот складометр,
который существует только в народном просторечии?
Ответ таится в глубине бюрократической машины.
Оказывается, на уровне лесо- заготавливающих и перерабатывающих организаций существуют внутренние документы, позволяющие им закупать и отгружать в товарном виде дрова или иной лесоматериал (например, сырьё для ДСП) в складских кубических метрах . Обычно, такие разрешающие документы – это разновидности договоров между партнёрами или письменные распоряжения установленного образца. При этом, в каждом отдельном случае могут быть указаны дополнительные параметры и составлена индивидуальная (уникальная) калькуляция стоимости складочного метра лесопродукции.
Таким образом возникает правовое поле для использования нерегламентированной единицы измерения объёма деревоматериалов и изменения наполнения самой этой единицы (складометра).
Иными словами, это может выглядеть даже, примерно так:
— Накладываем в 1 складометр дров по немногу – поленьев, сучьев, пней разных — сдабриваем пучком мха и пригоршней прошлогодней листвы. Да, и сена еще можно добавить. После этого, главное – назвать этот складометр именем позаковыристей, оформить правильно документы, продать и заплатить налоги. И все. Стандарт складометра соблюден. Впору патент оформлять.
Складометр (складочная мера)
Складометр, полное название – складочный кубический метр
Складометр – это единица измерения объёма несортовой древесины
в промежуточной, складочной мере
Складочная мера – это общий объём сложенного штабеля лесоматериала
Складочная мера – это упрощённый способ обмера объёма древесной массы
Дословно, складочная мера – это объём пераллепипеда, в которую вписывается сложенный штабель древесины (дров). Величина объёма в складочной мере вычисляется по наружным размерам штабеля лесоматериала. Поскольку, лесоматериал в штабель предварительно складывают, отсюда и название – складочная мера.
Из-за простоты своего применения, складочная мера получила наибольшее распространение при учёте объёма несортовой древесины, и в первую очередь – дров. При измерении объёма лесоматериала в складочной мере, определяется объём его штабеля по принципу определения объёма геометрической фигуры, в которую этот штабель вписан – производится замер высоты, ширины и длины штабеля, с последующими вычислениями.
Если геометрическая фигура, в которую вписан штабель, не является параллелограммом – производятся соответствующие замеры и вычисления. Как правило, все штабеля древесины можно разделить на две категории – кубические и пирамидальные. В свою очередь, пирамидальные штабеля могут быть многогранной и округлой формы, остроконечные и усечённые.
Если определение объёма штабеля древесины затруднено или вызывает разногласия из-за его бесформенности – такой штабель нужно переложить в человекопонятную форму или условно разбить на более мелкие обмеряемые участки.
Единица измерения складочной меры – складочный метр (складометр)
Складочный метр (складометр) – общепринятая мера учёта объёма дров
Объём 1 складометра равен объёму штабеля или поленницы с размерами:
1м x 1м x 1м
При пересчёте складочной меры в плотную (складометра -> в кубометр) используется коэффициент полнодревесности. Коэффициент полнодревесности – это степень заполнения древесным материалом обмеренного объёма.
Коэффициент полнодревесности принимается равным:
-
для дров и топливной древесины
по ГОСТ 3243-88
Дрова. Технические условия
Скачать GOST_3243-88.pdf [229.53 Kb] (cкачиваний: 8731)
Усреднено, можно принять следующие коэффициенты полнодревесности:
| Лесоматериал | Коэффициент полнодревесности |
| круглый лес с корой | 0,68 |
| круглый лес окорённый | 0,77 |
| дрова круглые, средние, L=1м | 0,68 |
| дрова колотые, средние, L=0,5м | 0,72 |
К недостаткам метода измерения в складочной мере (в складометрах) относятся приблизительность, неточность и условность. Более точной оценкой объёма СОРТОВОГО лесоматериала является ПЛОТНАЯ МЕРА с поштучным замером брёвен и колод. Здесь правит бал его величество – КУБОМЕТР со своим знаменитым рефери, кубатурником
Кубометр (плотная мера)
Плотная мера – основной метод измерения и учёта объёма древесины.
Плотная мера – это чистый объём древесной массы, который определяется как объём цилиндра каждого бревна с учётом средней убежистости ствола.
- каждое бревно измеряется индивидуально и точкуется
- при замере диаметра торца –
выбирается верхний срез (меньший торец) - при замере диаметра торца –
не берётся во внимание толщина коры и заболонного слоя - при замере диаметра торца –
диаметр овального торца принимается равным
среднему арифметическому
между наибольшим и наименьшим своим значением - поправка величины всегда делается в минус от градации по ГОСТ
(например, диаметр торца 18.8 см принимаются за 18 см, а не 19 см, длина бревна 4,47 м/п принимается равной 4 погонных метра, а не четыре с половиной и т.д.) - Методику измерения для круглых лесоматериалов регламентирует
ГОСТ 2292-88
ЛЕСОМАТЕРИАЛЫ КРУГЛЫЕ
Маркировка, сортировка, транспортирование,
методы измерения и приёмка
Скачать GOST-2292-88.pdf [574.32 Kb] (cкачиваний: 6595) - После сделанных замеров,
объём каждого бревна определяется
согласно таблиц объёма круглого леса (по кубатурнику)
Единица измерения плотной меры – кубический метр (кубометр)
Для ускорения и упрощения определения количества круглого леса используют особый способ его учёта – точкование леса. Метод точкования леса не регламентирован никаким нормативным документом и, по сути своей – является вариантом стенографического письма
Точкование леса
«Точкование» (точковка) леса – метод стенографического письма записи количества и параметров бревён (колод), используемый для учёта описи стволов деревьев, сложенных в штабель или «на корню». В произвольной форме составляется таблица измеряемых (учитываемых) параметров круглого леса (кругляка) – диаметры и длина брёвен, реже – порода дерева, иногда – комбинации из требуемых величин (возраст, порода и т.д.).
Термин «точкование леса» родился в далёкие времена отсутствия компьютеров и калькуляторов. В древности, лесники пользовались прообразом стенографического подсчёта, суть которого в том, что каждой циферке соответствует «наскальный» рисунок, своего рода — иероглиф.
Термин «точкование» происходит от слов «точки», которые ставятся в процессе учёта
• Первая точка – это условный знак, который наносится на торец учтённого и обмерянного бревна, дабы избежать его повторного учёта. Понятие «точка» на торце бревна – сплошная условность, любой видимый знак, смысл которого выбирается в зависимости от обстоятельств. Например – клеймо лесника, величина диаметра учтённого бревна или просто косая черта, проведённая мелом.
• Вторая точка заносится в таблицу особым способом и участвует в дальнейших подсчётах количества леса
Происходит это так:
— первые четыре бревна – это четыре точки по углам воображаемого квадрата,
— следующие четыре бревна – это соединяющие линии этих точек между собой в квадрат
— и, наконец, 8 и 9 бревно – диагонали квадрата. 10 брёвен символизирует квадрат с перечёркнутыми диагоналями. Дальше – всё повторяется, до окончания подсчёта.
Объём круглого леса
Объём круглого леса определяется после точкования кругляка, когда станет известно сколько и какого диаметра брёвен содержится в штабеле. Для определения объёма круглого леса – открываем кубатурник и простым умножением узнаём объем учтённого лесоматериала.
Кубатурник – специальная таблица для расчёта объёма круглого леса. По вертикали кубатурника идут диаметры, а по горизонтали – длины брёвен. На пересечении вертикали и горизонтали – объём для каждого бревна указанной длины и диаметра.
Таблицы объёма круглого леса (кубатурник)
Кубатурником в просторечии называют ГОСТ 2708-75 «ЛЕСОМАТЕРИАЛЫ КРУГЛЫЕ Таблицы объёмов»
- Дрова и Древесина
- Кубатурник круглого леса и дров
- Точковка (точкование) круглого леса
- Теплотворность дров
- Вес древесины (калькулятор)
- Таблица плотности щепы и опилок
- Удельный вес (плотность) древесины
- Отличие «киловатт» от «киловатт-час»
RU2606197C2 — Способ определения объема круглых лесоматериалов в многорядных штабелях на складах и лесных терминалах — Google Patents
Publication number RU2606197C2 RU2606197C2 RU2015110559A RU2015110559A RU2606197C2 RU 2606197 C2 RU2606197 C2 RU 2606197C2 RU 2015110559 A RU2015110559 A RU 2015110559A RU 2015110559 A RU2015110559 A RU 2015110559A RU 2606197 C2 RU2606197 C2 RU 2606197C2 Authority RU Russia Prior art keywords timber storage stack piles storage pile Prior art date 2015-03-24 Application number RU2015110559A Other languages English ( en ) Other versions RU2015110559A ( ru Inventor Владислав Владимирович Артемьев Игорь Николаевич Ледовский Виталий Валериевич Шпак Эро Ойвович Салминен Николай Александрович Тюрин Геннадий Александрович Бессараб Вадим Викторович Кочанов Original Assignee Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Санкт-Петербургский государственный лесотехнический университет имени С.М. Кирова» Владислав Владимирович Артемьев Игорь Николаевич Ледовский Виталий Валериевич Шпак Эро Ойвович Салминен Николай Александрович Тюрин Геннадий Александрович Бессараб Вадим Викторович Кочанов Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.) 2015-03-24 Filing date 2015-03-24 Publication date 2017-01-10 2015-03-24 Application filed by Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Санкт-Петербургский государственный лесотехнический университет имени С.М. Кирова», Владислав Владимирович Артемьев, Игорь Николаевич Ледовский, Виталий Валериевич Шпак, Эро Ойвович Салминен, Николай Александрович Тюрин, Геннадий Александрович Бессараб, Вадим Викторович Кочанов filed Critical Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Санкт-Петербургский государственный лесотехнический университет имени С.М. Кирова» 2015-03-24 Priority to RU2015110559A priority Critical patent/RU2606197C2/ru 2016-10-20 Publication of RU2015110559A publication Critical patent/RU2015110559A/ru 2017-01-10 Application granted granted Critical 2017-01-10 Publication of RU2606197C2 publication Critical patent/RU2606197C2/ru
Links
Classifications
-
- G — PHYSICS
- G01 — MEASURING; TESTING
- G01N — INVESTIGATING OR ANALYSING MATERIALS BY DETERMINING THEIR CHEMICAL OR PHYSICAL PROPERTIES
- G01N33/00 — Investigating or analysing materials by specific methods not covered by groups G01N1/00 — G01N31/00
- G01N33/46 — Wood
Abstract
Изобретение относится к области хранения и учету круглых лесоматериалов в штабелях на лесопромышленных складах и лесных терминалов предприятий лесопромышленного комплекса. Способ основан на определении объема штабелей круглых лесоматериалов многорядных штабелей с использованием лазерных электронных тахеометров для измерения высот, длины и ширины штабеля. Способ включает получение геодезических координат (Xн,Yн, Zн) подошвы штабеля (т.н. подштабельного места) и его отметок верхнего ряда бревен (Хв, Yв, Zв) через дискретные расстояния 1-3 м, с последующим расчетом высоты штабеля в съемочных точках. Высота штабеля в съемочных точках определяется разницей геодезических координат «Zв-Zн». Для расчета объема древесины средняя высота штабеля определяется среднеарифметически. Определение координат X, Y и Z, а также построение поверхностей и взаимосвязанных линий по середине штабеля, в том числе проецирование верхних отметок штабеля на его подложку, с целью определения высоты штабеля в каждой i-й точке, производится с помощью специального программного обеспечения. Технический результат — обеспечение достоверного значения объема многорядных штабелей круглых лесоматериалов всех пород, с приемлемой точностью до 5%. 2 табл., 1 пр.
Description
Изобретение относится к области хранения и учету круглых лесоматериалов в штабелях на лесопромышленных складах и лесных терминалах предприятий лесопромышленного комплекса, в частности, к учету объемов круглых лесоматериалов в многорядных штабелях (с закрытыми боковыми поверхностями) хранения на лесопромышленных складах лесозаготовительных и деревоперерабатывающих предприятий.
Известен ГОСТ Р 52117-2003 «Лесоматериалы круглые. Методы измерений» — М.: Изд-во стандартов, 2003, в котором прописан способ определения геометрических параметров штабеля, в частности высот от уровня земли или от подкладки, длины и ширины штабеля. Недостатком известного способа является обмер в многорядных штабелях только крайних с открытой боковой поверхностью или однорядные штабеля.
Известен РД 13-2-3-97 «Лесоматериалы круглые, поставляемые на экспорт. Методы измерения размеров и объема. Контроль качества. Приемка» п. 8.1., в котором метод «полного ящика» применим к штабелям любой формы, находящихся на земле или на транспортных средствах. Недостатком метода является погрешность визуальной оценки расположения сторон «ящика» и моделью штабеля бревен является прямоугольный «ящик», заполненный бревнами.
Известен ОСТ 13-43-79 «Лесоматериалы круглые. Геометрический метод определения объема и оценка качества лесоматериалов, поставляемых сплавом. Методы измерения и оценка качества» — М.: Изд-во стандартов, 2003, в котором прописан способ определения геометрических параметров штабеля, в частности высот (п. 1.1.2), измеряют рулетками, линейками, мерными крюками, погруженных в вагоны и на автомобили.
Известен метод учета лесоматериалов «Лесоэксплуатация»: учебник для студ. ВУЗ /В.И. Патякин и др./. М.: Иц «Академия», с. 107-109, 2006, который рекомендует учитывать древесину геометрическим методом с измерением высоты, ширины и длины штабеля, не объясняя способа получения высот многорядных закрытых штабелей.
Известен метод учета лесоматериалов А.М. Семенов «Нижний склад лесоматериалов», Изд. «Леспроминформ» с. 53-61, №2 (76) 2011, в котором объем многорядных штабелей определяют умножением числа их на объем одного измеренного, в результате может быть большая погрешность от фактического значения.
Известен МВИ 13-2-6-02 «Круглые лесоматериалы, поставляемые в Швецию с использованием штабельного метода измерения объема. Методика выполнения измерений», аттестован ВНИИМС 06.08.2002, в котором метод измерения объема круглых лесоматериалов основан.
Известен ТУ 13-2-1-95 «Балансы, поставляемые в Финляндию. Технические условия», в котором использовано штабельное измерение объема балансов при отгрузке по правилу «полного ящика», метода, не обеспечивающего приемлемую воспроизводимость результатов. В данном штабельном методе нет сведений об измерении высот многорядных закрытых штабелей.
Для определения объема штабеля круглых лесоматериалов геометрическим методом измеряют складочный объем (с учетом пустот), который через коэффициент полнодревесности (ОСТ 13-43-79) переводят в плотный объем. Высоту штабеля определяют секциями длиной не более 3 м (по стороне торцов бревен) и для всего объема штабеля определяется как среднеарифметическое значение высот всех секций.
К недостаткам известного способа можно отнести то, что при закрытых многорядных штабелях, уложенных плотно друг к другу, измерить линейкой высоту штабеля в секции практически невозможно.
Задачей изобретения является получение достоверного значения высоты штабеля в заданной точке, повышение точности измерений объема (погрешность не более 5%) и сокращение времени на выполнение измерительных работ.
Для производственной проверки заявленного способа были выполнены полевые измерения штабеля круглых лесоматериалов на складе с использованием геодезического прибора — лазерного электронного тахеометра. В процессе подготовительных работ выполнена закладка стационарных геодезических реперов (марок) на расположенных у штабелей осветительных вышках и пожарных колоннах склада хранения лесоматериалов.
На складе лесоматериалов предварительно произведена тахеометрическая съемка полосы подштабельного места, свободной от древесины (основание штабеля), в координатах X, Y и Z. Данные из электронного тахеометра перенесены в компьютерную программу и представлены в виде табл. 1.
После формирования штабеля круглых лесоматериалов на данном подштабельном месте на длительное хранение, произвели тахеометрическую съемку штабеля по верхнему уровню бревен с определением координат X, Y и Z, дискретно через равные промежутки длины 1-3 м.
По координатам X, Y и Z тахеометрической съемки составляют модель поверхности штабеля, затем с использованием стандартной программы съемочные точки верха штабеля проецируются на модель поверхности подштабельного места. Определение координат съемочных точек на подошве штабеля выполнено методом интерполяции трех смежных отметок подошвы строго вертикально под назначенной точкой (без изменения координат X и Y).

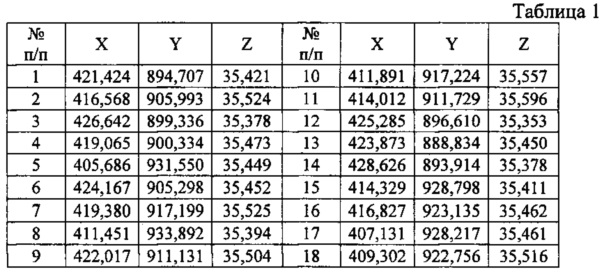

Результаты измерения и расчета координат Z верха и низа штабеля заносят в табл. 2 и определяют высоты штабеля в съемочных точках как разницу координат Z.

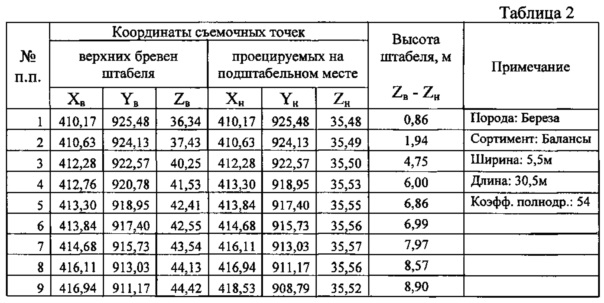

Результаты по высотам штабеля заносят в табл. 2.
Затем определяют среднюю высоту штабеля по формуле:
где n — число съемочных точек.Геометрический объем штабеля определяют произведением средней высоты (hср) на длину штабеля (Lш) и его ширину (Вш) по формуле
Объем штабеля в плотной мере определяется перемножением геометрического объема на коэффициент полнодревесности (Кполндр)
Q=Кполндр Qгеом.
Claims ( 1 )
Способ определения геометрического объема штабеля круглых лесоматериалов в многорядных штабелях открытого хранения произведением измеренных ширины штабеля и его длины на расчетную высоту штабеля, отличающийся от известных способов тем, что высота в любой i-й точке штабеля с закрытыми боковыми поверхностями определяется разностью координат «Z» полученных путем тахеометрической съемки координат (x, y, z), предварительно измеренных на поверхности подштабельных мест (основание штабеля) и верха штабеля (отметка бревна) после окончательного его формирования.
RU2015110559A 2015-03-24 2015-03-24 Способ определения объема круглых лесоматериалов в многорядных штабелях на складах и лесных терминалах RU2606197C2 ( ru )
Priority Applications (1)
Application Number Priority Date Filing Date Title RU2015110559A RU2606197C2 ( ru ) 2015-03-24 2015-03-24 Способ определения объема круглых лесоматериалов в многорядных штабелях на складах и лесных терминалах Applications Claiming Priority (1)
Application Number Priority Date Filing Date Title RU2015110559A RU2606197C2 ( ru ) 2015-03-24 2015-03-24 Способ определения объема круглых лесоматериалов в многорядных штабелях на складах и лесных терминалах Publications (2)
Publication Number Publication Date RU2015110559A RU2015110559A ( ru ) 2016-10-20 RU2606197C2 true RU2606197C2 ( ru ) 2017-01-10 Family
ID=57138175
Family Applications (1)
Application Number Title Priority Date Filing Date RU2015110559A RU2606197C2 ( ru ) 2015-03-24 2015-03-24 Способ определения объема круглых лесоматериалов в многорядных штабелях на складах и лесных терминалах Country Status (1)
Country Link RU ( 1 ) RU2606197C2 ( ru ) Citations (3)
* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title RU2362164C2 ( ru ) * 2007-02-26 2009-07-20 Юрий Иванович Рогозов Способ измерения объема круглых лесоматериалов EP2252858A1 ( en ) * 2008-03-12 2010-11-24 Jussi-Pekka Usenius Method and device for measurement of properties of wood RU2492477C1 ( ru ) * 2012-07-19 2013-09-10 Закрытое акционерное общество «Научно-производственный центр «Инновационная техника и технологии» Способ и устройство определения объема штабеля круглых лесоматериалов, расположенных на автомобиле - 2015
- 2015-03-24 RU RU2015110559A patent/RU2606197C2/ru not_active IP Right Cessation
Patent Citations (3)
* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title RU2362164C2 ( ru ) * 2007-02-26 2009-07-20 Юрий Иванович Рогозов Способ измерения объема круглых лесоматериалов EP2252858A1 ( en ) * 2008-03-12 2010-11-24 Jussi-Pekka Usenius Method and device for measurement of properties of wood RU2492477C1 ( ru ) * 2012-07-19 2013-09-10 Закрытое акционерное общество «Научно-производственный центр «Инновационная техника и технологии» Способ и устройство определения объема штабеля круглых лесоматериалов, расположенных на автомобиле Non-Patent Citations (1)
* Cited by examiner, † Cited by third party
Title статья «Использование электронных тахеометров при определении объемов штабелей круглых лесоматериалов» журнал «ЛесПромИнформ», номер 4(35), 2006 год. * Also Published As
Publication number Publication date RU2015110559A ( ru ) 2016-10-20 Similar Documents
Publication Publication Date Title CN105651311B ( zh ) 2018-11-23 农机作业卫星导航自动驾驶精度的测试方法 CN103196417A ( zh ) 2013-07-10 采用双联系三角形进行竖井定向测量的方法 RU2606197C2 ( ru ) 2017-01-10 Способ определения объема круглых лесоматериалов в многорядных штабелях на складах и лесных терминалах CN103114164A ( zh ) 2013-05-22 高炉变形量的观测方法 CN104699982A ( zh ) 2015-06-10 森林火灾可燃物载重量估算方法及其装置 CN207540513U ( zh ) 2018-06-26 一种墙面平整度、垂直度偏差检测装置 CN103697826A ( zh ) 2014-04-02 基于激光测距的立木胸径6点测量方法 CN106323335B ( zh ) 2023-05-02 一种可重构室内移动机器人导航性能测评仪及其测评方法 CN107764235B ( zh ) 2020-04-14 用于高层建筑施工的高程竖向传递测量方法 CN203629544U ( zh ) 2014-06-04 基于激光测距的立木胸径6点测量装置 CN104089554A ( zh ) 2014-10-08 一种利用角规计数木测量森林结构参数的方法 CN106558086B ( zh ) 2019-08-06 一种林木应力波断层成像的速度误差校正方法 Pásztory et al. 2016 Photo analytical method for solid wood content determination of wood stacks CN105571439B ( zh ) 2018-12-07 吊具运行轨迹测量方法和装置 CN107345915A ( zh ) 2017-11-14 一种基于结构激光扫描技术的锯材表面缺陷的研究方法 CN106324691B ( zh ) 2018-06-12 一种用于铀矿勘探的土壤氡浓度数据调平校正方法 CN106197336A ( zh ) 2016-12-07 一种摄影法无材积模型自动量测立木材积的原理和方法 CN207991553U ( zh ) 2018-10-19 一种用于闸门门槽安装过程中的测量装置 CN105043316A ( zh ) 2015-11-11 一种截干后活立木马褂木树干3d可视化及材积计算方法 Karunaratne et al. 2019 Error Analysis for Volume Calculations Using Spot Reduced Levels CN104615886B ( zh ) 2017-09-05 一种测定林分蓄积变异分布的方法 Meyen et al. 2012 Stacked timber measurement RU2400971C2 ( ru ) 2010-10-10 Способ оценки объемного запаса круглых лесоматериалов на лесосеке по категориям крупности и расположению в стволе дерева CN110389008B ( zh ) 2020-08-25 水平仪地面测量桥式起重机主梁下挠度的方法 CN113029120B ( zh ) 2023-02-28 墙面垂直度的检测工具及检测方法 Legal Events
Effective date: 20180325
Кубатурник круглого леса
Данный вопрос является самым актуальным, когда речь заходит о строительстве дома из бревна. Как же посчитать самостоятельно кубатуру дома? Как проверить заявленные кубы леса в смете от застройщика?
Здесь представлена таблица, в которой указана кубатура круглого леса в зависимости от диаметра бревна. Данные расчеты приведены в соответствии с ГОСТ 2708-75, который действует на территории Российской Федерации с 1975 года. Таблица позволяет рассчитать, сколько кубов круглого леса потребуется, чтобы возвести дом из бревна от производителя.
Стандартная длина брёвен, которые используются для строительства срубов, составляет 6 метров. Заготовки такой длины используются чаще всего. Бревна, длина которых больше 6 метров, используется для производства домов ручной рубки очень редко.
Чаще всего архитектор оптимизирует сруб по карте раскроя таким образом, чтобы избежать (или минимизировать) использование длинномеров. Оцилиндрованное бревно свыше 6 метров произвести технически вообще невозможно.
Ниже в таблице представлен кубатурник круглого леса, и для Вашего удобства, мы сделали подсветку столбца 6-ти метровых заготовок.
Таблица расчета кубатуры круглого леса диаметром от 10 до 100 см и длиной от 3 до 8 метров
Как считается кубатура деревянного дома при предварительном расчёте?
Для начала нужно посчитать, сколько заготовок необходимо для строительства дома из бревна. В готовых проектах от «АЗБУКИ ЛЕСА» данная информация содержится в разделе «Карты раскроя». На фотографии ниже представлена сводная информация для строительства по проекту дома из оцилиндрованного бревна «Северянин».
Это данные для оцилиндрованного бревна диаметром 240 мм и длиной 6 метров. Мы видим по карте раскроя, что для строительства нам потребуется 547 заготовок, при пересчете на кубические метры согласно таблице, представленной выше, получается 146,71 м3. Эти данные автоматически рассчитаны программой «АТ – ВЕНЦЫ».
Программа, в которой наши архитекторы проектируют деревянные дома, дает точную кубатуру без оконных и дверных проемом, с учетом всех конструктивных особенностей деревянного дома. Добиться такой точности при ручном расчете практически невозможно.
Чтобы вручную посчитать кубатуру для такого количества заготовок, используем таблицу. Смотрим в соответствующей ячейке, что объем одного бревна составляет 0,33 м3.
547*0,33= 180,51 м3.
Таким образом, мы получили результат с учетом лунного паза — бревно, условно говоря, посчитано как цилиндр, а программа считает за вычетом лунного паза.
Данный расчет еще раз доказывает важность профессионального проекта и наличия карт раскроя, которые позволяют очень точно рассчитать количество бревна и пиломатериалов и рационально использовать строительный бюджет. Но для ориентировочных расчетов, чтобы понять порядок цен, такой метод является очень информативным.
Математический метод подсчета кубатуры деревянного дома (с практическим примером)
Что же делать, если Вам понравился дом на картинке, и у Вас нет ни полного проекта, а уж тем более карты раскроя? В таком случае нужно набраться терпения и подсчитать вручную длину всех брёвен по плану. Надо понимать, что в этом случае погрешность с реальным результатом может быть значительная, причем в обе стороны.
Задача состоит в том, чтобы посчитать, сколько нужно заготовок для строительства дома из бревна. Стандартная длина бревна, как мы уже ранее сообщили Вам, зачастую не превышает 6 метров. Очень важно на этом этапе определиться с высотой этажей! И согласно этому вычислить число венцов.
Для этого нам потребуется таблица высоты профиля бревна в зависимости от диаметра. Она представлена ниже. Считаем длину всех венцов (бревен), включая фронтоны, и делим полученное число на 6.
Высота профиля круглого бревна
Диаметр бревна, мм Высота венца, м Высота венца, мм 220 0,1905 190,5 240 0,2078 207,8 260 0,2252 225,2 280 0,2425 242,5 300 0,2598 259,8 320 0,2771 277,1 340 0,2944 294,4 360 0,3225 322,5 380 0,3399 339,9 400 0,3572 357,2 Предположим, что мы хотим построить дом из рубленного бревна диаметром 320 мм. Один полноценный этаж, второй этаж — мансарда. Желаемая высота первого этажа после усадки — 3100 мм, желаемая высота мансарды у стены — 1500 мм. Высота одного венца при диаметре 320 мм составляет 0,2771 мм.
Важно! Средняя высота первого этажа любого сруба до усадки равна 3,2 м, высота аттиковой стены в мансарде в среднем составляет 1,5-1,7 м. После усадки высота стен уменьшится примерно на 7-10 %, поэтому это нужно учесть при первоначальных расчетах. Так же необходимо учесть состав пола первого и второго этажей. Грамотный архитектор Вам всегда подскажет, как правильно это сделать.
Итак, в нашем примере:
- Первый этаж до усадки: 12 венцов, что будет равно 3,33 м.
- Аттиковая стена в мансарде до усадки: 6 венцов, что равно 1,66 м.
Теперь нам нужна длина стен каждого этажа. Для этого необходимо посчитать по плану периметр всех стен (несущих и внутренних).
Предположим, что длина первого этажа у нас 100 метров погонных, а длина мансардного этажа составила 85 м.п. Это результат без вычета оконных и дверных проемов. Если нужно более точное число, то нужно просчитать все проемы по длине и высоте и вычесть из общего числа.
Будем рассматривать более упрощенный вариант подсчета кубатуры дома из бревна от производителя.
Так,
- Первый этаж 100 м*12 венцов = 1200 м.п
- Мансардный этаж 85 м *6 венцов = 510 м.п.
Таким образом, мы получили общую длину только стен, без учета фронтонов, балконов, террас, вертикальных опорных столбов, рубленных ферм и других элементов, которые могут входить в проект дома.
Важно! К полученному результату кубатуры нужно прибавить 5%, которые придутся на фигурные выпуски бревен и коньковые бревна. Точное число зависит от диаметра бревна, метода рубки. Для ориентировочных расчетов ограничимся 5%.
Итак, делим полученную длину на 6 метров и получаем 1718 /6 = 286,33 шт. Таким образом, для возведения стен в нашем срубе потребуется 287 заготовок. Умножаем это число на 0,59 (данные из «Таблицы расчета кубатуры круглого леса») и получаем 169,33 м3.
К полученной кубатуре нам необходимо добавить фронтоны. Их в самом простом случае 2, они треугольные. Площадь 2-х треугольников будет примерно равна площади прямоугольника. Поэтому, считаем длину одной стены, где фронтон. Умножаем на количество венцов и получаем длину бревна в обоих фронтонах. Результат делим на 6.
Важно! Сумма венцов мансарды и фронтонов равна высоте первого этажа. Поэтому, если у нас количество венцов первого этажа равно 12, а в мансарде — 6 венцов, то во фронтонах будет 6 венцов (12– 6=6).
Предположим, что длина фронтона равна 11 метров, венцов у нас 6. Значит, 11*6 = 66 м. Делим на 6, получаем 11 штук. 11 *0,59 = 6,49 м3
Таким образом, кубатура нашего дома из бревна диаметром 320 мм составляет 169,33 + 6,49 = 175,82 м3. При округлении получили 176 м3.
Можно было пойти и от обратного, сначала посчитать количество всех заготовок, а потом перевести в кубические метры. Проверим наш результат таким способом:
287 (заготовки для стен) + 11 (заготовки для фронтонов) = 298 *0,59 = 175,82 м3, округлили, 176 м3.
То есть, все посчитано верно.
Важно! Не забывайте, что это еще не окончательный результат. Нужно изучить эскиз и если есть террасы, балконы и вертикальные столбы, их необходимо прибавить к общему числу. Это считаем вручную, т.к. расчет у нас с Вами — математический. Например, если есть столбы, то каждый столб считаем за одну 6-ти метровую заготовку нужного диаметра. Также считаем ограду для террасы, перерубы, рубленные фермы и другие элементы.
Теперь Вы знаете, как рассчитать кубатуру рубленного дома или дома из оцилиндрованного бревна. Если Вы НЕ хотите заниматься сложными расчетами самостоятельно, обращайтесь к нашим специалистам! Мы сделаем для Вас подробную смету. Это бесплатная услуга и ни к чему Вас не обязывает.
При заказе проекта дома из оцилиндрованного бревна все пиломатериалы будут автоматические подсчитаны максимально точно.
Готовые проекты домов и бань от «АЗБУКИ ЛЕСА» представлены в нашем КАТАЛОГЕ.
Чтобы получить смету, отправьте план Вашего будущего дома на dom@azbykalesa.ru
В письме укажите желаемый диаметр бревна, предполагаемую высоту каждого этажа, технологию строительства и другие данные, которые необходимо знать менеджеру для составления точной сметы.
- Новости
- Статьи
- Комплект поставки дома
- Кубатурник круглого леса
- Таблицы расчета пиломатериалов
- Технические характеристики оцилиндрованного бревна
- Вопросы и ответы
- Как мы работаем
- Сколько м3 пиломатериалов перевозит еврофура
