Как работает газовая колонка для воды

Газовая колонка: что необходимо узнать перед покупкой

Какие вопросы Вам лучше задать в магазине, что важно знать до покупки для принятия удачного решения, и какие особенности инженерной системы именно вашей квартиры лучше учесть при выборе такого прибора, как газовая колонка — мы сейчас и рассмотрим. Кроме того, мы дадим некоторые советы по использованию колонки, которые позволят Вам использовать колонку максимально долгий срок. Отдельно обсудим решения для системы горячего водоснабжения загородного дома.

Мы продаем большое количество газовых водонагревателей, кроме этого осуществляем монтаж газовых колонок, их гарантийное, и конечно же послегарантийное обслуживание. И поэтому наша статья – помощь не столько Вам, а именно нам – ведь мы, без сомнения, самая заинтересованная сторона в том, чтобы Ваш выбор был удачным и соответствовал всем ожиданиям.

Чтобы выбрать наиболее подходящий для Вас водонагреватель, необходимо понимать, как работает газовая колонка, какой производительности прибора будут соответствовать Ваши требования, насколько Ваш выбор должен зависеть от давления воды в системе, необходима ли Вам модуляция мощности колонки и какой тип розжига для Вас наиболее предпочтителен. Это 5 наиболее важных аспектов при выборе данного прибора, которые мы и рассмотрим ниже. Нелишним так же будет узнать каким типом теплообменника оснащена колонка и какими средствами защиты она обладает. Мы постараемся не акцентировать Ваше внимание на производителях и конкретных моделях. Прочитав эту статью, здесь вы сможете выбрать газовую колонку именно под Ваши условия и потребности.

И так, как же работает газовая колонка?

Принцип работы газового проточного водонагревателя предельно прост – холодная вода, поступающая из системы, проходит через теплообменник колонки, нагреваемой пламенем горелки, и выдается потребителю. В этом, собственно, и есть основное преимущество проточного водонагревателя перед накопительным – здесь вы получаете горячую воду сразу, когда для получения горячей воды с помощью накопительного водонагревателя вам понадобилось бы до нескольких часов ожидания.

Стоит отметить что газ является наиболее дешевым продуктом, что опять же отмечает выгоду использования газового оборудования взамен электрических приборов. Немного статистики: литр воды, полученный при нагреве от газа получается значительно дешевле чем от электричества и даже дешевле чем от центрального отопления. Так же, благодаря использованию газового оборудования удаётся достичь очень большой мощности приборов – это порядка 24-26 кВт, что значительно превышает возможности квартирных электросетей. Удобно то, что проточный водонагреватель, не смотря на все его колоссальные достоинства и производительность ещё и компактен, что позволяет сэкономить немалое пространство.

Какая производительность колонки отвечает Вашим запросам?

Производительность газовой колонки наиболее часто указывается в л/мин – это общепринято среди всех производителей колонок. Производительность колонки зависит от её мощности (кВт) и от протока, задаваемого потребителем, который, в свою очередь, ограничивается максимальным протоком Вашей системы ХВС – об этом стоит помнить и учитывать при выборе колонки. Стандартное представление – это количество литров воды, которое водонагреватель за минуту нагреет на 25 градусов. Эти значения обычно варьируются от 10 до 15 литров. То есть при мощности колонки 10 л/мин и входящей температуре 10 ˚С Вы получаете за минуту 10 литров воды температуры 35˚С. Данное значение довольно условно .

Для того, чтобы оценить необходимую вам производительность нужно понять сколько точек водоразбора или смесителей может использоваться у Вас одновременно. Обычно, при приеме душа проток соответствует 7-8 л/мин. При использовании крана – около 3-5 л/мин. Отсюда уже можно сделать вывод что для комфортного пользования горячей водой для душа и мытья посуды предпочтительней выбрать колонку производительностью 13-14 л/мин, или более, если потребности в горячей воде того требуют.

Но следует помнить, что проток воды в Вашей системе напрямую зависит от давления воды.

Насколько Ваш выбор зависит от давления воды в системе?

Газовая колонка является проточным водонагревателем – и поэтому очень важной для неё характеристикой вашей системы водоснабжения является давление воды. Необходимо понимать на какие экстремальные условия рассчитан прибор и как обезопасить себя от неприятностей.

Самое первое что стоит учесть – это минимальное давление в вашей системе. Заявленная производителем величина обычно не превышает 0,15 бар, что несомненно очень мало, но если всё же есть недостаток давления в системе, что особенно характерно для Сталинских построек, то стоит воздержаться от покупки колонок с гидрогенератором, которая может просто не запуститься, а так же большой мощности, что чревато преждевременным выходом колонки из строя.

Гидравлические удары так же возможны, поэтому важно чтобы соединения водонагревателя и сама колонка были достаточно прочными, чтобы их выдержать. Заявленное значение, которое периодически может выдерживать система 11-12 бар. Чтобы пресечь риски протечки колонки по этой причине рекомендуется устанавливать клапан сброса давления.

Часто встречается заблуждение, что колонки российских производителей более адаптированы к нашим условиям. Это не всегда так. Несколько лет назад ГУП МО «Мособлгаз» провело исследование, в котором независимому тестированию подверглись колонки представленные на нашем рынке, и лидером оказались как раз приборы известного немецкого брэнда Junkers (сейчас это газовые колонки BOSCH ).

Необходима ли Вам модуляция мощности колонки?

При использовании колонки возникают ситуации, когда напор воды падает, что влечет за собой некомфортные для потребителя перепады температур. Типичная ситуация, когда во время приема душа открывается второй кран на кухне.

Перепады температуры устраняются автоматически, если колонка оснащена модуляцией мощности – это как правило диапазон от 40 до 100% мощности. Такой диапазон является достаточным для комфортного пользования сразу несколькими смесителями и позволяет избежать скачков температуры. Заметим, что модуляция происходит в некотором диапазоне, верхняя граница которого ограничивается максимальной мощностью Вашей колонки, нижняя же – чувствительностью арматуры внутри колонки. Таким образом, чем больше этот диапазон, тем наиболее комфортно будет использовать колонку.

Конечно же, эта функция обходится потребителю не дешево. Сравните, например газовую колонку без модуляции BOSCH W 10 KB и прибор с очень качественной модуляцией горелки Bosch WR 10-2B – разница в цене почти пять тысяч рублей! А посчитайте разницу между колонкой без модуляции Ariston FAST R 10 и ее аналогом Ariston FAST EVO B 14 . Даже с учетом большей мощности последнего прибора, легко заметить, что комфорт – это дорогое удовольствие.

Выбор колонки по типу розжига

Из колонок представленных потребителю на Российском рынке выделяют два типа розжига – розжиг от запальника и прямой розжиг горелки. Розжиг от запальника наиболее предпочтителен, так как в этом случае основная горелка поджигается не сразу, а лишь после того, как загорелось запальное пламя фитиля. При этом исключаются так знакомые пользователям старых колонок не приятные хлопки, и даже взрывы при включении колонки.

Прямой розжиг горелки применяется в недорогих моделях. Он осуществляется подачей газа и заряда электрода сразу на основную горелку. При этом выброс газа происходит в значительно большем количестве, в сравнении с розжигом от запальника, поэтому это будет сопровождаться характерными хлопками. Так же, если электрод розжига был настроен производителем не верно, то пуск может происходить с некоторым запозданием и хлопок тогда будет довольно сильным, что может вызвать дискомфорт у потребителя. Если Вы остановились на выборе колонки с прямым розжигом стоит удостовериться, на должном ли расстоянии находятся электрод розжига и контроля ионизации пламени.

Осуществляться розжиг может несколькими способами. Самый простой вариант – пьезоэлементом . При пуске колонки изначально зажигается запальник, на который в ходе эксплуатации колонки будет постоянно подаваться небольшое количество газа, а посредством запальника, в нужный момент будет зажигаться основная горелка.

Второй вариант – это розжиг от батареек . В этом случае в момент открытия крана на электрод подается заряд, который зажигает запальник. Затем от него разжигается основная горелка, после чего запальник сразу тухнет. После закрытия крана горячей воды подача газа полностью перекрывается, выключается и основная горелка. Выше сказанное, конечно не относится к недорогим моделям с прямым розжигом горелки – здесь всё намного проще.

Есть и третий вариант, кото рый наиболее комфортен и не требует никакого воздействия от потребителя – колонка с установленным гидрогенератором . Принцип включения тот же что и у варианта с батарейкой, но за одним исключением, что заряд образуется за счет энергии протока воды, что обеспечивает полную энергонезависимость водонагревателя.

Какой теплообменник лучше?

Подавляющее большинство колонок имеют медные теплообменники. Однако, не все производители используют высококачественную медь для изготовления теплообменника, что приводит к снижению срока службы колонки. Высококачественная медь имеет характерный блеск и цвет, как правило теплообменники низкого качества окрашивают защитным составом, чтобы защитить его от воздействия воды, так как содержание большого количества примесей делает его уязвимым для коррозии. Так же стоит обратить внимание на места пайки – черные точки и линии говорят о том что пайка проводилась вручную и тогда в ходе эксплуатации могут образовываться перегретые области. Это приводит к прогоранию и протечке теплообменника.

Мы рекомендуем делать выбор в пользу устоявшихся на рынке брендов – таких как, например газовые колонки НЕВА , колонки Bosch или газовые колонки ARISTON .

Безопасность использования колонки

Перед покупкой стоит убедиться оснащена ли колонка необходимыми для газового оборудования средствами безопасности:

• Датчик контроля наличия пламени . Он находится непосредственно возле основной горелки и при наличии пламени ионизируется пространство между электродами, тем самым давая сигнал на газовую арматуру удерживать клапан подачи газа в открытом состоянии. Если пламя не загорается – газовый клапан перекрывается.

• Датчик тяги дымохода . В случае если тяги дымохода недостаточно, дымовые газы отводятся по специальным каналам, воздействуя на датчик. В случае такой утечки колонка отключается.

• Контроль температуры. Этот датчик контролирует температуру в теплообменнике, чтобы она не превышала значение, близкое к 100˚С. В случае экстремального нагрева подача газа так же прекращается.

Несколько советов по использованию колонки:

• Прочите требования и правила по эксплуатации колонки в паспорте изделия

• Жесткая вода приводит к разрушению медного теплообменника. Стоит сопоставить жесткость воды с той, которая указана в паспорте изделия и в случае надобности принять необходимые меры безопасности.

• Старайтесь настраивать комфортную температуру не при помощи смесителей, а на выходе из колонки. Это позволит избежать образования накипи в теплообменнике.

• Ежегодно проходите сервисное обслуживание колонки.

• Периодически нужно проветривать помещение, в котором стоит газовая колонка, особенно если она находится в замкнутом, плохо вентилируемом пространстве.

Выбор колонки для загородного дома

На даче, даже не имея возможности использовать магистральный газ, можно использовать газовую колонку для ГВС. При этом выполняется перенастройка колонки на сжиженный газ. Однако стоит убедиться, есть ли такая возможность у выбранной Вами модели. Некоторые производители устанавливают настройку уже на заводе, что значительно упрощает использование колонки с газом из баллонов.

Для упрощения системы отвода газов лучше использовать колонку с закрытой камерой сгорания и выводом дыма при помощи коаксиального дымохода через стену. При этом колонка оснащена вентилятором, который создает необходимую тягу и не использует воздух из помещения, так как забор воздуха происходит с улицы .

Удачных Вам покупок!

Как правильно пользоваться газовой колонкой?

Газовая колонка полезна в квартире и необходима в частном доме. Она быстро нагревает воду и отличается от электрических моделей экономичностью. Принцип действия – сжигание газа. Именно поэтому владелец должен соблюдать технику безопасности.

Принцип работы газовой колонки

Газовая колонка – проточный нагреватель. В нем нет накопительной емкости, вода нагревается во время течения по трубам. Газовые устройства появились еще в прошлом веке. Сейчас они стали значительно удобнее, однако принцип действия по большей части сохранился. Основные элементы проточного нагревателя:

• система розжига, благодаря которой загорается горелка;

• горелка и камера сгорания, за счет которых и нагревается вода;

• водяной блок, отвечающий за подачу или отключение газа в момент, когда поворачивается кран;

• теплообменник, передающий тепло от камеры сгорания змеевику, в котором нагревается жидкость;

• змеевик, представляющий собой спиралевидную трубу, оборачивающую теплообменник;

• патрубки воды и газа, связывающие колонку с газо- и трубопроводом;

• патрубок дымохода, связывающий колонку с дымоотводом, из которого на улицу выходят токсичные продукты горения;

• блок управления, с помощью которого настраивается температура нагрева.

В более дорогих моделях есть также различные устройства, повышающие безопасность колонки. Среди них датчик тяги дымохода, который отключает колонку, если тяга отсутствует; газовый клапан, перекрывающий газ при падении давления; датчик пламени, выключающий колонки, если горелка не загорается за несколько секунд.

Камера горения в колонке бывает открытой или закрытой. В закрытую воздух нагоняется вентилятором. Чаще всего в колонку с закрытой камерой подключают электронный блок управления на батарейках, однако есть изделия, работающие от сети.

Принцип работы газовой колонки довольно прост. Вода из водопровода проходит через теплообменник. Там ее нагревают горелки, находящиеся под теплообменником. Кислород, необходимый для горения, нагоняется из дома или с улицы. Вредные газы выводятся через дымоход.

Это общий алгоритм, который немного отличается в разных моделях. Например, есть колонки с ручным розжигом, которые нужно зажигать спичкой, при этом подавая газ поворотом ручки. Однако эти агрегаты уже почти не выпускаются. На современных колонках устанавливают либо пьезорозжиг, либо электронную систему.

Пьезорозжиг – своеобразная зажигалка, которая высекает искру при механическом воздействии. Пользователь нажимает на кнопку, искра зажигает запальник. Все остальные шаги происходят без участия человека.

Управлять колонками с электронным розжигом проще всего. Они считаются самыми надежными и безопасными. Не нужны ни спички, ни кнопки. Газ открывается, когда кто-то из домочадцев поворачивает кран.

Правила эксплуатации

Обращаться с газом нужно бережно, ведь небрежность может привести к серьезному материальному ущербу и человеческим жертвам. Обязательные правила использования колонки открытого типа:

• перед подключением нужно внимательно прочитать инструкцию;

• нельзя запускать колонку, если тяга в дымоходе обратная или отсутствует;

• нужна естественная вентиляция (окно, форточка);

• запрещено пытаться внести изменения в конструкцию.

Чтобы прибор прослужил дольше, лучше нагревать воду максимум до 55 градусов. Также лучше не смешивать поток горячей и холодной воды в смесителе – это приводит к образованию накипи.

Покупая колонку с открытой камерой, нужно понимать, что она подразумевает риск утечки газа. Почувствовав запах газа, необходимо:

1. Закрыть вентиль.
2. Тщательно проветрить помещение.
3. Не разжигать огонь.
4. Обратиться в ремонтную службу.

Перед запуском колонки нужно проверить наличие тяги в дымоходе. Можно поднести листок к дымоходу: если его затягивает, то шахта исправна; если лист упал, то нужна чистка. Если шахта чистая, а тяги нет, проблема может быть в плохой вентиляции.

Как зажечь газовую колонку?

Включить автоматическую колонку или водонагреватель с закрытой камерой очень просто. Нужно помнить лишь об единственном правиле – при первом запуске теплообменник должен быть заполнен водой.

А вот обращаться с открытой камерой нужно осторожно. Для начала необходимо включить запальник. Это происходит путем открытия вентиля газа и нажатия на кнопку пьезорозжига. Фитиль загорается от искры. После этого с помощью регуляторов или кнопок нужно отметить желаемую температуру. Важно, что запальник в этот момент зажжен. После открытия крана запустится горелка.

Если прибор оснащен авторозжигом, то нужно вставить батарейки в отсек, открыть газовый кран и вентили, а после несколько раз прокрутить барашек, отвечающий за открытие горячей воды. При первом запуске или после длительного простоя может сформироваться воздушная пробка. Чтобы ее убрать, достаточно повторить алгоритм розжига несколько раз.

Выключение колонки

Само выключение элементарное – достаточно перекрыть подачу газа поворотом рукоятки. Но все же многие владельцы колонок интересуются, когда же отключать ее: в конце каждого дня или только перед отъездом.

Оба варианта имеют место. Если в колонку встроена ручная система выключения, то ее обязательно выключать на ночь. А вот автоматическую можно выключать только перед отпуском, чтобы предотвратить возможную утечку газа.

Впрочем, большинство пользователей и ее отключают на ночь. Спящий человек не в состоянии заметить утечку газа, поэтому лучше перестраховаться. Самые ответственные домовладельцы приобретают специальный прибор – анализатор состава воздуха. Он полезен для всех жильцов, имеющих любое газовое оборудование. Анализатор мгновенно улавливает пропан и издает звуковой сигнал.

Обслуживание

Газовая колонка – надежный и долговечный прибор, но все же она требует периодического ухода и диагностики. Лучше всего нанять газовую службу: у специалистов есть специальное оборудование. Однако проверку реально осуществить самостоятельно.

Нужно периодически измерять давление газа и жидкости. Нормальные показатели прописаны в инструкции к колонке. У каждой модели свои требования. Если вдруг давление воды понижено, можно дополнить систему насосом, однако обычно у слабого напора есть причина:

• Засор фильтра. Сажу вычищают щеткой.
• Засор труб. В большинстве случаев достаточно запустить холодную воду в противоположное направление.
• Накипь, скопившаяся в теплообменнике. Солевые отложения устраняются «мягкими» чистящими средствами. Бытовая химия может непоправимо повредить медную трубу.
• Поломка смесителя. Если дело не в засоре, он потребует полной или частичной замены.

Чистка бойлера от накипи и сажи проводится хотя бы раз в год. Желательно доверить ее организации, имеющей лицензию на работу со взрывоопасным оборудованием.

Использовать газовую колонку просто, но нужно соблюдать меры безопасности. Ломаются нагреватели крайне редко, но если это все же произойдет, нужно вызвать специалистов. Периодическая чистка агрегата необходима, но ее также рекомендовано доверить профессионалам.

Как работают газовые водонагреватели проточного типа

Проточные газовые водонагреватели – самый распространенный тип оборудования для нагревания воды хозяйственно-бытового назначения. Они хорошо знакомы украинским потребителям, поскольку еще в советские времена этими приборами были оборудованы практически все газифицированные многоквартирные дома.

Большая популярность газовых колонок обусловлена быстрым и эффективным нагревом воды, удобством и простотой эксплуатации. Нагрев воды происходит в реальном времени при ее прохождении через теплообменник колонки.

Современные газовые автоматические водонагреватели имеют более продуманную, надежную и безопасную конструкцию в сравнении со своими предшественниками из прошлого столетия. Но при этом они остаются газовым прибором и требуют бережного отношения и грамотного использования.

Чтобы не нарушать правила безопасной эксплуатации, уметь настраивать эффективные режимы работы и распознавать основные неисправности, необходимо знать, как работают газовые водонагреватели проточного типа. Французская компания Atlantic выпускает мощные, энергоэффективные и безопасные газовые колонки, которые можно купить в Украине на выгодных условия в магазинах Розетка, Венкон, Эпицентр.

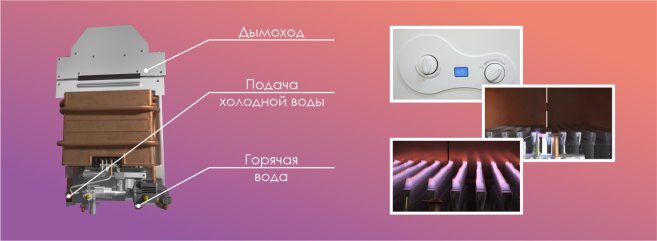

Конструкция и особенности газовых водонагревателей проточного типа

Для понимания принципа работы газовой колонки необходимо предварительно рассмотреть особенности ее устройства. Современные водонагреватели имеют металлический корпус прямоугольной формы и предназначены для настенного монтажа.

На внешней части корпуса аппарата установлены такие детали:

• Регулировочные ручки предназначены для настройки протока воды и интенсивности подачи газа. С их помощью регулируется напор и температура в точках разбора горячей воды. Обычно представляют собой пластиковые круглые ручки. При демонтаже передней панели корпуса их необходимо снять.
• Патрубки для подвода холодной и отвода горячей воды, а также подачи газа располагаются в нижней части корпуса. В большинстве моделей предусмотрено резьбовое подключение G 1/2”. Герметизация стыков выполняется при помощи плоских прокладочных колец.
• Дисплей имеется в большинстве современных колонок. Предназначен для индикации температуры воды, режима работы, кода ошибки при возникновении неисправности.
• Окошко для контроля наличия и интенсивности пламени предназначено для визуального наблюдения за процессом горения.
• С боковых сторон корпуса часто имеются отверстия подачи воздуха для обеспечения процесса горения.
• Патрубок дымохода располагается для подключения трубопровода отвода отработанных газов. Имеет диаметр 100 или 110 мм.

Внутренняя часть конструкции нагревательного прибора состоит из таких основных комплектующих:

• Водяной узел или регулятор протока предназначен для управления подачей холодной воды. Имеет встроенный механический фильтр грубой очистки. Располагается сразу после патрубка подачи холодной воды.
• Газовый блок предназначен для открытия и перекрытия подачи газа, регулировки интенсивности. Состоит из фильтра и клапана. Имеет штуцеры для измерения уровня давления.
• Запальник и горелка предназначены для розжига пламени и сжигания газа. Розжиг производится при помощи электрода, который работает от элементов питания (сменных батареек). Обычно для улучшения розжига устанавливается 2 электрода. Горелка обеспечивает устойчивое регулируемое сгорание газа.
• В камере сгорания осуществляется сжигание газовоздушной смеси и передача тепла на теплообменник.
• Теплообменник состоит из стального корпуса и медного змеевика. Может быть полностью медным или стальным. Теплообменник передает тепло на змеевик, по которому движется вода.
• Блок управления – электронное устройство, которое обеспечивает корректную работу нагревательного прибора и автоматически регулирует параметры.
• Датчики отвечают за снятие критических показателей и передачу на блок управления. Современная колонка имеет датчики контроля пламени, перегрева воды, температуры отходящих газов, температуры горячей воды.
• Датчик тяги необходим для предотвращения попадания отработанных газов в помещение при засорении дымохода. При возникновении обратной тяги датчик срабатывает и выключает колонку.

Принцип работы современных бытовых газовых колонок

Большинство современных газовых колонок являются автоматическими. Пользователю необходимо лишь один раз отрегулировать напор воды и температуру (интенсивность горения пламени). Затем для пользования горячей водой необходимо открыть смеситель в точке разбора.

Процесс розжига, горения и перекрытия подачи газа, контроль параметров выполняется автоматически. Такой режим работы достигается за счет продуманной системы клапанов и электронного блока управления.

Наиболее распространенным типом бытовых колонок являются агрегаты с открытой камерой сгорания, которые для сжигания газа используют естественную циркуляцию воздуха из помещения. Они не снабжаются вентилятором.

Процесс работы газового водонагревателя осуществляется следующим образом:

1. При открытии горячей воды на смесителе поток начинает движение через внутренний контур колонки, создается давление. Давление в водяном блоке воздействует на резиновую мембрану.
2. Мембрана сдвигает шток водяного узла, который воздействует на шток газового клапана. При этом происходит открытие газового клапана. Газ из системы подается на горелку.
3. Одновременно с открытием клапана газа шток водяного узла отгибает пластину микропереключателя. При сдвигании контакта происходит замыкание цепи. На электрод розжига подается питание.
4. Электрод розжига вырабатывает искру, а горелка подает газ в камеру сгорания. В камере образуется устойчивое пламя.
5. Пластина теплообменника нагревается излучением от пламени, а также от восходящих потоков продуктов горения. Тепло от пластин камеры передается на трубки теплообменника, по которым проходит вода.
6. Вода нагревается до установленной температуры, выходит из водяного контура колонки и по системе трубопроводов поступает на смеситель.
7. Отработанные газы через тягопрерыватель и отводной патрубок выходят в дымоход.
8. При закрытии протока на смесителе происходит обратный процесс, а подача газа автоматически перекрывается.

Надежные газовые проточные водонагреватели Atlantic разработаны в соответствие с передовыми технологиями в отрасли теплотехники и произведены из высококачественных материалов. Купить в Днепре, Харькове, Одессе газовые колонки Atlantic по ценам от производителя можно в магазинах-партнерах Розетка, Венкон, Эпицентр.

Устройство газовой колонки — общий принцип работы

Более 20 лет квалифицированные специалисты нашей службы предоставляют ремонтно-бытовые услуги в Петербурге. Цены на услуги наших профи сопоставимы с предложениями частников и онлайн-сервисов по подбору мастеров, но в отличие от них мы даем официальную гарантию на выполненные работы до 2-х лет.

Прайс на ремонт и подключение газового оборудования

Принцип работы у бытовых газовых колонок в целом одинаковый. Устройство газовой колонки независимо от модели и производителя организовано следующим образом: внутри теплообменника газовой колонки протекает вода, горящий газ нагревает теплообменник и воду находящуюся в нем. Газовый узел регулируется специальной системой связанной с водяным узлом, которая отключает газ при уменьшении напора воды в газовой колонке. Что исключает перегрев оборудования. Также существует система защиты от утечки газа, которая отключает подачу газа при отсутствии тяги.

Рассмотрим подробнее различные системы в устройстве газовой колонки.

Устройство различных видов поджига газовых колонок

Системы поджига в газовых колонках бывают трех видов:

• Газовые колонки с пьезоподжигом. — Фитиль в такой системе после запуска колонки горит постоянно. Запуская газовую колонку с пьезоподжигом необходимо удерживать нажатой кнопку подачи газа, одновременно нажимая кнопку отвечающую за искру. После того как фитиль загорится, кнопку подачи газа нужно удерживать до 20 сек, после чего отпустить и установить в рабочее положение. Теперь от горящего фитиля, при включении воды, будет загораться основная грелка.
• Газовые колонки с автоподжигом. — Автоподжиг газовой колонки работает на батарейке (в некоторых моделях их 2). Для ввода в эксплуатацию, газовой колонки с автоподжигом, необходимо разместить батарейки и нажать кнопку включения. Теперь колонка готова к работе. При включении воды, батарейка дает электрический импульс для автоподжига основной горелки, после выключения воды колонка полностью гаснет.
• Газовые колонки с гидрогенератором. — Поджиг газовой колонки происходит при помощи турбины, вращаемой протекающей через колонку водой. Турбина вращается и извлекает искру для поджига основной горелки. Такая колонка при установке переводится в режим включения, после чего ее работа происходит в рабочем режиме.

Колонки с гидрогенератором предназначены для водопроводов с минимальным давлением 0,5 атмосфер, тогда как колонки с пьезоподжигом и автоподжигом могут работать при меньшем напоре воды.

Устройство системы защиты в газовых колонках (датчики)

• Датчик пламени (датчик горения) — представляет собой термопару, которая в процессе горения горелки нагревается, давление внутри датчика повышается и передается клапану подачи газа, когда горелка потухает, датчик остывает и клапан подачи газа закрывается. Данный датчик страхует газовую колонку от утечки газа. В некоторых моделях газовых колонок установлен датчик пламени, представляющий собой электрод ионизации, данный датчик устанавливается непосредственно в пламени горелки и реагирует на ионы пламени, если пламя исчезнет, датчик отключит подачу газа.
• Датчик тяги — при отсутствии тяги, данный датчик подает сигнал клапану подачи топлива и колонка гаснет. Если датчик не улавливает наличие тяги при включении, то колонка не включится. Датчик тяги защищает помещение от угарных газов при неисправной вентиляции или засоре дымохода.
• Термореле (датчик перегрева) — датчик установлен на теплообменнике и контролирует наличие перегрева воды, если температура повышается выше +85?С, газовая колонка отключается. Защита от перегрева необходима, чтобы предохранить теплообменник от повреждений.
• Датчик потока — контролирует наличие протока воды через газовую колонку, когда кран подачи воды закрывается, благодаря этому датчику колонка отключается.
• Датчик низкого напора воды — данный датчик не дает включиться газовой колонке при отсутствии, достаточного для ее правильного функционирования, напора воды.
• Предохранительный клапан сброса давления — при повышенном напоре воды, предохранительный клапан защитит трубы колонки от разрыва.

Устройство водяного узла (редуктора) газовой колонки

Водяной узел газовой колонки расположен перед теплообменником и регулирует работу колонки в зависимости от протока воды. Водяной узел бывает латунным, пластиковым или полиамидным. Водяной узел отвечает за включение колонки и ее функционирование при подаче воды в горячий кран. Поток воды воздействует на детали водяного узла — мембрану и диск, они в свою очередь воздействуют на шток, который регулирует работу клапана газового узла. При протоке воды через водяной узел включается и подача газа. Соответственно при выключении воды, подача газа отключается.

Водяной узел состоит из:

• Основание и крышка.
• Мембрана с закрепленным на штоке диском.
• Регулятор расхода.
• Сопла Вентури.
• Регулятор потока.
• Селектор температуры.
• Фильтр очистки воды.

Устройство газового узла газовой колонки

Газовый узел соединен штоком с водяным узлом, шток регулирует поступление газа в горелки, только во время протока воды, когда колонка включена. В газовый узел входит газ через электромагнитный клапан, также в нем размещается поворотная ручка регулировки мощности и зажигания газовой колонки. От газового узла идут газовые трубы к запальной и главной горелке. Поворотный регулятор мощности пускает газ на запальную горелку, а шток соединенный с водяным узлом, при включении воды открывает клапан доступа газа к основной горелке.

Устройство газовой колонки не слишком сложно, но если Вы не являетесь специалистом, диагностировать неисправность будет непросто, поскольку, газовые колонки, не смотря на похожее устройство имеют и отличия, а также, каждая неисправность имеет различные нюансы. Если Вы сомневаетесь, что сможете безопасно устранить неисправность газовой колонки, обращайтесь к нам. У нас работают опытные специалисты, которые быстро и с гарантией выполнят ремонт Вашей колонки.
